Tipo di prodotto	Rilevatore di movimento esterno antimascheramento con acquisizione immagini
Marca	DIAGRAL
Modello	DIAG30BPX
Dimensioni (A x L x P)	211 x 108 x 121 mm
Peso	556 g (senza batterie)
Alimentazione	2 batterie al litio 1,5 V LR06 3,1 Ah
Autonomia	4 anni (5 catture intrusione/anno + 10 richieste serie immagini/mese)
Principio di rilevamento	Infrarosso passivo
Copertura	4 a 12 m su 90°
Gamma di regolazione della zona di rilevamento	180° (regolabile a passi di 7,5°)
Altezza di installazione	0,9 m a 1,3 m
Utilizzo	Esterno
Temperatura di funzionamento	-25°C a +60°C
Indici di protezione	IP54 / IK07 (tranne finestra dell'involucro)
Funzione antimascheramento	Protezione 24h/24 dopo 60 s di occultamento
Formato video e audio	VGA 640x480 H264, mono 4 KHz AAC
Collegamenti radio	433,050 - 434,790 MHz (10 mW) e 868 - 870 MHz (25 mW)
Autoprotezione	Apertura e strappo
Accessori forniti	2 lenti (4 m e 12 m), 2 paia coperture di occultamento, 2 schiume adesive
Manutenzione e pulizia	Controllare e pulire regolarmente l'involucro e la telecamera
Sicurezza	Rilevamento antimascheramento 24h/24, autoprotezione all'apertura e allo strappo
Parti di ricambio e riparabilità	Batterie al litio LR06 sostituibili; parametri salvati
Informazioni generali	Compatibile centrale DIAG91AGFK/DIAG91AGB e box DIAG56AAX; applicazione e-ONE

Domande frequenti - DIAG30BPX DIAGRAL

Come installare il rilevatore DIAG30BPX?

Scarica l'applicazione e-ONE, poi segui la guida all'installazione fornita nell'app. Il rilevatore deve essere collegato alla centrale DIAG91AGFK o DIAG91AGB e alla box DIAG56AAX.

Qual è la durata delle batterie?

L'autonomia è di circa 4 anni per 5 catture di immagini per intrusione all'anno e 10 richieste di serie di immagini al mese. Utilizzare batterie al litio 1,5 V LR06 da 3,1 Ah.

Qual è la portata di rilevamento?

La portata è regolabile da 4 m a 12 m con un angolo di copertura di 90°. Utilizzare le lenti fornite (4 m o 12 m) e regolare l'orientamento a passi di 7,5° su 180°.

Come funziona la funzione antimascheramento?

La funzione antimascheramento rileva qualsiasi occultamento del rilevatore (es. oggetto posto davanti) e attiva un allarme dopo 60 secondi. È attiva 24h/24.

Il rilevatore è compatibile con il mio smartphone?

Sì, tramite l'applicazione e-ONE disponibile su iOS e Android. Puoi visualizzare immagini e video in diretta e ricevere avvisi.

Come cambiare le batterie?

Porta la centrale in modalità installazione, rimuovi la calotta, apri il modulo di rilevamento, poi lo sportello di accesso alle batterie. Sostituisci con batterie al litio nuove e richiudi. I parametri vengono salvati.

Cosa fare in caso di anomalia segnalata dalla centrale?

La centrale annuncia vocalmente il tipo di anomalia: tensione (batterie esaurite), radio (collegamento perso) o autoprotezione (mascheramento o modulo aperto). Seguire le istruzioni del manuale per risolvere.

Come regolare la zona di rilevamento?

Utilizza l'applicazione e-ONE durante l'installazione per visualizzare e regolare le zone di rilevamento. Puoi anche utilizzare le coperture di occultamento fornite per mascherare alcune zone.

Il rilevatore è resistente alle intemperie?

Sì, è classificato IP54 (protezione contro polvere e spruzzi d'acqua) e IK07 (resistenza agli urti), tranne la finestra dell'involucro. Funziona da -25°C a +60°C.

Come effettuare la manutenzione del rilevatore?

Pulisci regolarmente l'involucro e la telecamera con un panno morbido. Evita depositi di brina, vegetazione o inquinamento che possono alterare le prestazioni.

MANUALE UTENTE DIAG30BPX DIAGRAL

IT Manuale di installatione - p. 10

Rivelatore di movimento con fotocamera da esterno DIAG30BPX

1. Presentazione 10
   2.Installazione 13
   3.Prova reale. 14
2. Programmazione 14

5.Manutenzione. 15

5.1. Segnalazione delle anomalie 15
5.2. Sostituzione delle pile 15
5.3.Verifiche e pulizia 16

6.Caratteristiche 17

1. Presentazione

Questo rivelatore permette:

In caso di rilevazione, quando ilsysteme è in funzione:

• l'attivazione del sistema d'allarme,
• di distinguere la presenza di un essere umano da quella di un animale domestico (cane, gatto),
• la trasmissione di una sequenza video e audio mediante la Box Internet DIAG56AAX.

In qualsiasi momento:

• di rivelare il mascheramento fraudolento del rivelatore 24 ore /24 grazie alla sua funzione antimascheramento.
  Non durante un'intrusione:
• di richiedere una sequenza video e audio mediante smartphone (iPhone/Android) mediante l'applicazione e-One. Le sequenze delle immagini trasmedsse sono complete di data ed ora. L'aggiornamento della data e dell'ora avviene automaticamente da parte della centrale (la data e l'ora sulla centrale dovranno quando essere esatte).

Mediente e-One

• una facile installation grazie alla visualizzazione delle zone di rilevazione,
• un aiuto visivo per il mascheramento delle zone di rilevazione non volute.

Raccomandazioni

Le parti interne dell'apparecchiatura, al di fuori di quale descritte nel presente manuale, non devono essere toccate; il mancato rispetto di questa disposizione invalida la garanzia e qualsiasi另一 forma di responsabilita. Tali contatti sono infatti danneggiare le parti e/o i componenti elettronici. Questi prodotti sono stati concepi t in mode tale da non dover essere toccati durante la messa in funzione e durante le operazioni di manutenzione del prodotto.

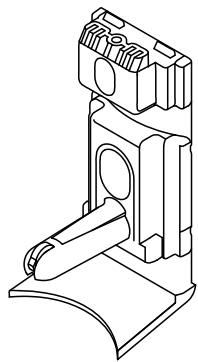

Composizione del rivelatore di movimento con fotocamera da esterno antimask

Rivelatore di movimento con fotocamera da esterno

Involucro

Supporto di fissaggio

Copertura

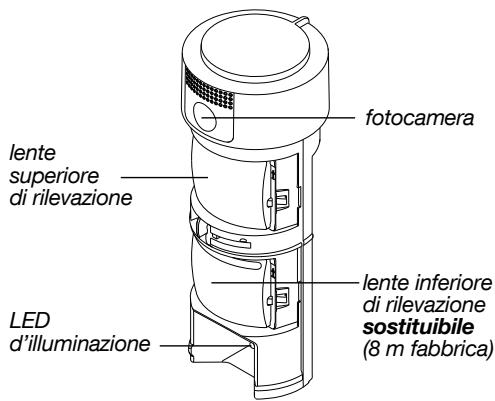

Modulo di rilevazione vista frontale

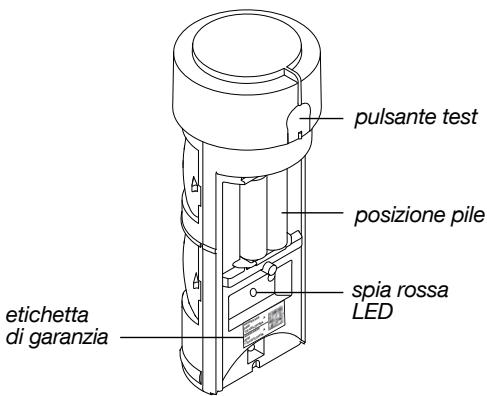

Modulo di rilevazione vista posteriori

Accessoriforniti

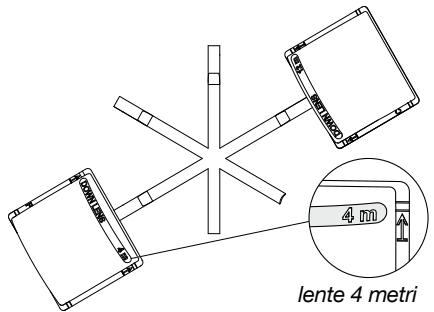

2 lenti di rilevazione inferiori (12 metri e 4 metri)

Schiuma adesiva per parete piana

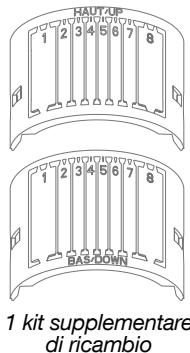

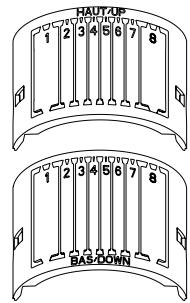

Maschere di zona (superiore e inferiore)

Schiuma adesiva per parete con piccole asperita

2 pile lithium 1,5 V L R O 6 3,1 Ah

2. Installazione

Vostra installatione delve essere dotata della centrale DIAG91AGT e della Box Internet DIAG56AAX per effetuare l'installazione del prodotto come scritto di seguito.

1 Scaricate l'applicazione e-ONE per installare box Internet.

Visitate laagna

https://www.diagral.it/app-eone/

OPPURE

Cercate l'applicazione "Diagral e-ONE"

Disponibile su

AppStore

DISPONIBLE SU

Google play

OPPURE

2 Seguite le istruzioni dell'applicazione e-ONE per l'installazione dei prodotti.

3. Prova reale

1. Portate la centrale in modo uso digitando:

1. Mettete la centrale in Acceso totale.
2. Aspettate il ritardo d'uscita oppure 90 secondi (ossia il periodo di attivazione del rivelatore); durante questo periodo, non muovetevi davanti al rivelatore.
3. Attraversate la zona protetta e verificate la reazione della centrale (v. manuale di installmenta della vostra centrale).

4. Programmazione

Se si desidera cancellare la programmazione del rilevatore, ad esempio la portata di rilevazione, l'occultamento delle zone..., fare riferimento al percorso di installatione dell'applicazione e-ONE.

5. Manutenzione

5.1. Segnalazione delle anomalie

In caso d'anomalia sul rivelatore, après un commandoistema, la centrale segnala vocalmente:

"Bip, anomalia tensione rivelatore X": causata da un blocco pila scarico;

"Bip, anomalia tensione rivelatore X"

"Bip, anomalia collegamento radio rivelatore X": causata da un'assenza di collegamento radio con la centrale;

"Bip, anomalia collegamento radio rivolutare X"

"Bip, anomalia autoprotezione rivelatore X": causata da:

• un mascheramento completo del rivelatore (funzione antimascheramento),
• un posizionamento non corretto del modulo di

"Bip, anomalia autoprotezione rivelatore X"

5.2. Sostituzione dellepile

Le programmazioni del rivelatore vengono mantenute dopo una sostituzione dellepile.

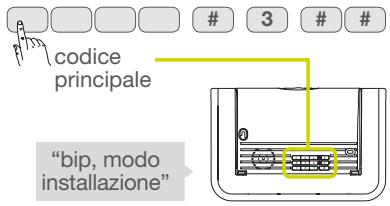

1 Portate la centrale in modo installatione digitando:

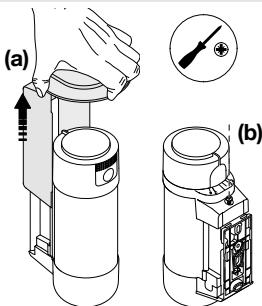

2 Rimuovete la copertura e allentate la vite.

3 Rimuovete il modulo di rilevazione.

4 Solvate il modulo di rilevazione.

5 Svitate la vite imperdibile.

6 Rimuovete lo sportello d'accesso al vano pile.

7 Sostituite le pile scariche.

8 Richiudete il rivelatore.

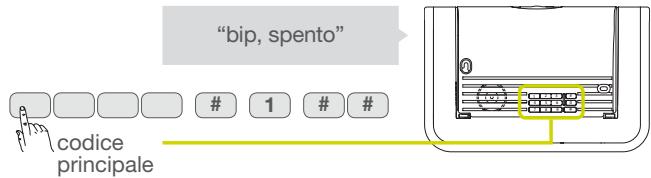

9 Riportate la centrale in modo uso digitando:

"Bip, spento"

10 Ripetete un test di funzionamento (v. Prova reale).

Le pile devono tassativamente essere sostituite esclusivamente con pile al litio dello stesso tipo. Gettate poi le pile scariche in uno degli appositi contentitori previsti per quello scopo.

5.3. Verifiche e pulizia

Verificate e pulite regolarmente l'involucro e la fotocamera.

Infatti qualiasi sporcizia o sostanza depositata sulla superficie dell'involucro e della telecamera può essere modificare le prestazioni di rilevazione; potrebbeanche generare attivazioni intempestive e peggiorare la qualità del video.

Esemblio:

• la presenza di brina sull'involucro può renderere insensible il rivelatore,
• un rivelatore con l'involucro sporco (depositi vegetali o inquinamento) più attivarsi intempestivement o in ritardo.

6. Caratteristiche

Specifiche tecniche	Rivelatore di movimento esterno antimascheramento a ripresa d'immagini
Principio di rilevazione	infrarioso passivo
Area di copertura	da 4 a 12 metri su 90°
Campo di regolazione della zona di rilevazione	180° (regolabile con passo di 7,5°)
Altezza d'installazione	da 0,9 a 1,3 metri
Uso	esterno
Alimentazione	2 pile lithium 1,5 V LR06 3,1 Ah
Autonomia	4 anni per 5 catture d'immagini su intrusione/anno + 10 domande di procedura d'immagini /mese
Formato video e audio del filmato	• VGA colore 640 x 480 codificata mediante codec H264 • Campo di visione H = 95° V = 70° • Mono, 4 KHz codificato in AAC
Collegamenti radio	• 433,050 - 434,790 MHz, 10 mW max, Duty cycle: 10% • 868 - 870 MHz, 25 mW max, Duty cycle: 0,10% Rx: category 2
Fissaggio	a parete
Temperatura di funzionamento	da -25 °C a +60 °C
Tasso medio d'umidità	dal 60% al 100%
Indici di protezione meccanica	IP54 / IK07 (tranne finestra dell'involucro)
Autoprotezione	all'aperture e al distacco
Funzione antimascheramento	protezione 24 ore/24; attivazione dopo 60 secondi di mascheramento
Dimensioni (H x L x P)	211 x 108 x 121 mm
Peso	556 g (senza il blocco pila)
Accessorì	• 2 paia di maschere di zona di cui 1 kit supplementare di ricambio • 2 lenti, di portata: 4 metri, 12 metri • 2 schiume adesive a tenuta stagna: parete piana, parete con asperità
