Produkttyp	Außenbewegungsmelder mit Anti-Masken-Funktion und Bildaufnahme
Marke	DIAGRAL
Modell	DIAG30BPX
Abmessungen (H x B x T)	211 x 108 x 121 mm
Gewicht	556 g (ohne Batterien)
Stromversorgung	2 Lithiumbatterien 1,5 V LR06 3,1 Ah
Batterielebensdauer	4 Jahre (5 Bilderfassungen bei Einbruch/Jahr + 10 Bildserienanfragen/Monat)
Erkennungsprinzip	Passiv-Infrarot
Abdeckung	4 bis 12 m über 90°
Einstellbereich des Erkennungsbereichs	180° (einstellbar in 7,5°-Schritten)
Montagehöhe	0,9 m bis 1,3 m
Verwendung	Außenbereich
Betriebstemperatur	-25°C bis +60°C
Schutzart	IP54 / IK07 (außer Gehäusefenster)
Anti-Masken-Funktion	24h-Schutz nach 60 s Abdeckung
Video- und Audioformat	VGA 640x480 H264, Mono 4 kHz AAC
Funkverbindungen	433,050 - 434,790 MHz (10 mW) und 868 - 870 MHz (25 mW)
Sabotageschutz	Öffnungs- und Abreißschutz
Mitgeliefertes Zubehör	2 Linsen (4 m und 12 m), 2 Paar Abdeckblenden, 2 Klebeschaumstoffe
Wartung und Reinigung	Gehäuse und Kamera regelmäßig überprüfen und reinigen
Sicherheit	24h-Anti-Masken-Erkennung, Sabotageschutz bei Öffnung und Abriss
Ersatzteile und Reparierbarkeit	Austauschbare Lithiumbatterien LR06; Einstellungen bleiben erhalten
Allgemeine Informationen	Kompatibel mit Zentrale DIAG91AGFK/DIAG91AGB und Box DIAG56AAX; App e-ONE

Häufig gestellte Fragen - DIAG30BPX DIAGRAL

Wie installiere ich den Melder DIAG30BPX?

Laden Sie die App e-ONE herunter und folgen Sie der in der App enthaltenen Installationsanleitung. Der Melder muss mit der Zentrale DIAG91AGFK oder DIAG91AGB und der Box DIAG56AAX verbunden werden.

Wie lange halten die Batterien?

Die Batterielebensdauer beträgt ca. 4 Jahre bei 5 Bilderfassungen pro Einbruch pro Jahr und 10 Bildserienanfragen pro Monat. Verwenden Sie Lithiumbatterien 1,5 V LR06 mit 3,1 Ah.

Wie groß ist die Erkennungsreichweite?

Die Reichweite ist von 4 m bis 12 m einstellbar mit einem Abdeckungswinkel von 90°. Verwenden Sie die mitgelieferten Linsen (4 m oder 12 m) und passen Sie die Ausrichtung in 7,5°-Schritten über 180° an.

Wie funktioniert die Anti-Masken-Funktion?

Die Anti-Masken-Funktion erkennt jede Abdeckung des Melders (z. B. ein davor platziertes Objekt) und löst nach 60 Sekunden einen Alarm aus. Sie ist 24 Stunden am Tag aktiv.

Ist der Melder mit meinem Smartphone kompatibel?

Ja, über die App e-ONE, verfügbar für iOS und Android. Sie können Live-Bilder und -Videos anzeigen und Benachrichtigungen erhalten.

Wie wechsle ich die Batterien?

Schalten Sie die Zentrale in den Installationsmodus, entfernen Sie die Kappe, öffnen Sie das Erkennungsmodul und dann die Batterieklappe. Ersetzen Sie die Batterien durch neue Lithiumbatterien und schließen Sie alles wieder. Die Einstellungen bleiben erhalten.

Was tun bei einer von der Zentrale gemeldeten Störung?

Die Zentrale gibt den Störungstyp per Sprachansage bekannt: Spannung (leere Batterien), Funk (Verbindungsverlust) oder Sabotageschutz (Abdeckung oder geöffnetes Modul). Befolgen Sie die Anweisungen in der Bedienungsanleitung.

Wie stelle ich den Erkennungsbereich ein?

Verwenden Sie bei der Installation die App e-ONE, um die Erkennungszonen anzuzeigen und anzupassen. Sie können auch die mitgelieferten Abdeckblenden verwenden, um bestimmte Bereiche abzudecken.

Ist der Melder wetterbeständig?

Ja, er ist nach IP54 (Schutz gegen Staub und Spritzwasser) und IK07 (Schlagfestigkeit) klassifiziert, außer dem Gehäusefenster. Funktioniert von -25°C bis +60°C.

Wie warte ich den Melder?

Reinigen Sie regelmäßig das Gehäuse und die Kamera mit einem weichen Tuch. Vermeiden Sie Ablagerungen von Reif, Pflanzen oder Verschmutzungen, die die Leistung beeinträchtigen können.

BEDIENUNGSANLEITUNG DIAG30BPX DIAGRAL

DE Montageanleitung - S. 18

Bildbewegungsmelder für Aussen, Installationshöhe 1 m
DIAG30BPX

NL Installatiegids - p.26

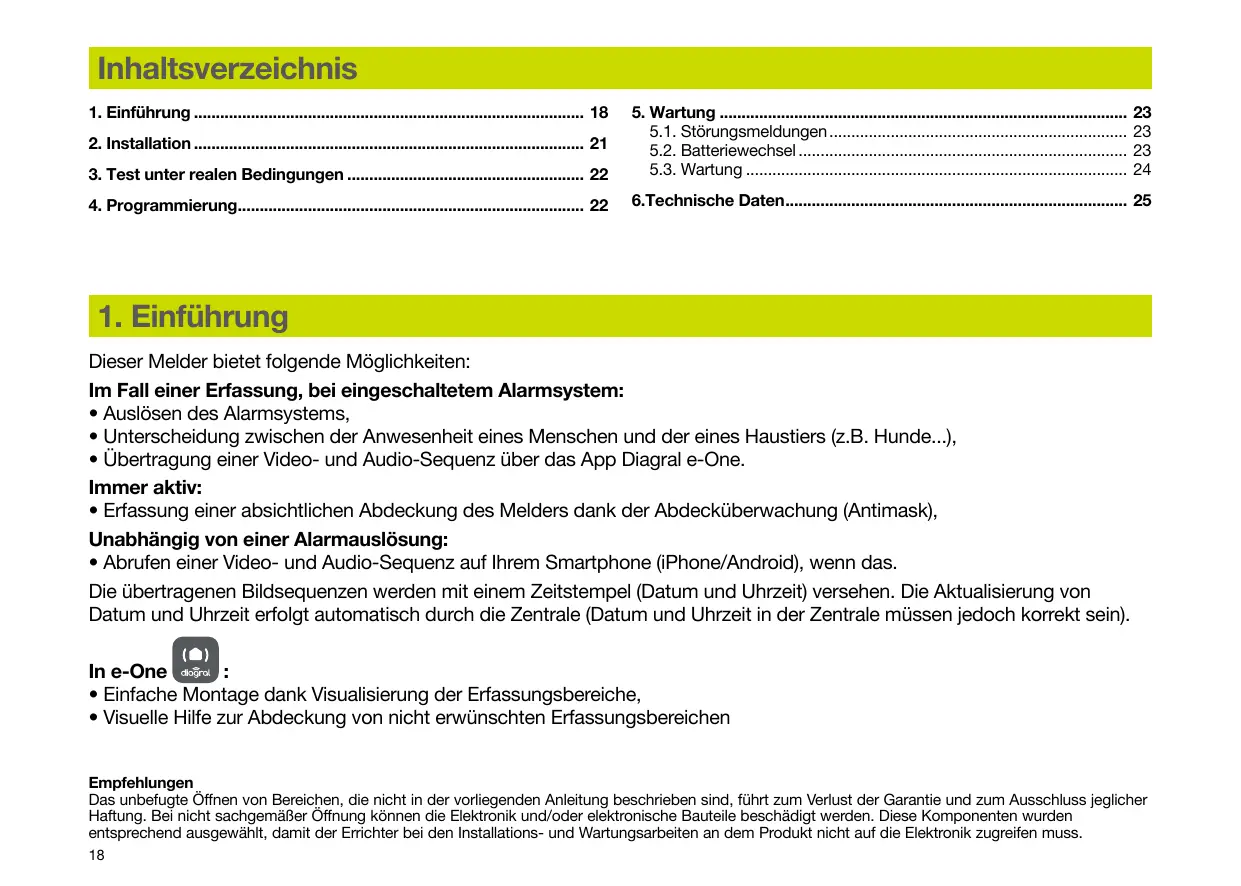

1. Einführung 18
   2.Installation 21
2. Test unter realen Bedingungen 22
3. Programmierung 22

5.Wartung 23

5.1.Störungsmeldungen 23
5.2.Batteriewechsel 23
5.3.Wartung 24

6.Technische Daten. 25

1. Einführung

Dieser Melder bietet folgende Möglichkeit:

Im Fall einer Erfassung, bei eingeschalteten Alarmsystem:

• Auslösen des Alarmsystems,
• Unterscheidung zwischen der Anwesenheit eines Menschen und der eines Haustiers (z.B. Hunde...),
• Übertragung einer Video- und Audio-Seqenz über das App Diagral e-One.

Immer aktiv:

• Erfassung einer absichtlichen Abdeckung des Melders Dank der Abdecküberwachung (Antimask),

Unabhängig von einer Alarmauslösung:

• Abrufen einer Video- und Audio-Sequenz auf Ihrm Smartphone (iPhone/Android), wenn das.

Die übertragenen Bildsequenzen werden mit einem Zeitstempel (Datum und Uhrzeit) versehen. Die Aktualisierung von Datum und Uhrzeit erfolgt automatisch durch die Zentrale (Datum und Uhrzeit in der Zentrale,müssen jedoch korrekt sein).

In e-One digrot

• Einfache Montage dank Visualisierung der Erfassungsbereiche,
• Visuelle Hilfe zur Abdeckung von nicht erwünschten Erfassungsbereichen

Empfehlungen

Das unbefugte Offnen von Bereichen, die nicht in der vorliegenden Anleitung beschreiben sind, führt zum Verlust der Garantie und zum Ausschluss jeglicher Haftung. Bei nicht sachgemäßer Öffnung können die Elektronik und/oder elektronische Bauteile beschädigt werden. Diese Komponenten wurden entsprechend ausgewählt, damit der Errichter bei den Installations- und Wartungsarbeiten an dem Produkt nicht auf die Elektronik zugreifen muss.

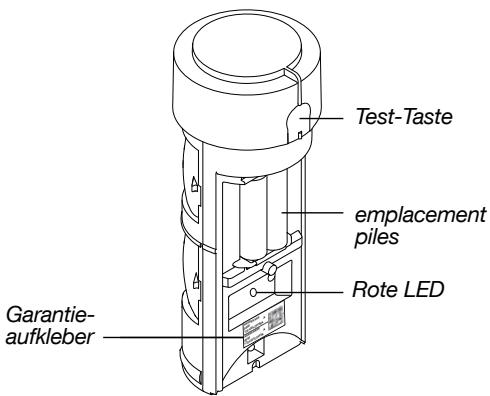

Bestandteile des externen Bewegungsmelders mit Bilderfassung

Externer
Bewegungsmelder mit Bilderfassung

Gehäuse

Wandhalterung

Abdeckung

Erfassungsmodul, Vorderseite

Erfassungsmodul, Rückseite

Mitgeliefertes Zubehor

Reichweitenlinsen (für untere Detektionszone) (12 m und 4 m)

Obere und andere Abdeckung

1 ErsatzAbdeck - Set

Dichtschaumstoff für ebenen Untergrund

Dichtschaumstoff für Wände mit leichtenUnebenheiten z.B.Rauhputz

2 lithiumbatterie 1.5 VLR06 3,1 Ah

2. Installation

1 Download der Anwendung e-One zur Installation Ihrer Box

Gehen Sie auf Ihr hem Handy auf diagral.de/app

oder

Rufen Sie auf Ihrm Smartphone den App-Store auf und suchen Sie die App „Diagral e-One“

Laden im App Store

APP ERHALTLICH BEI Google Play

2 Die e-One-App führt Sie durch die Programmierung und Installation der Geräte.

3. Test unter realen Bedingungen

1. Zentrale in den Normalbetrieb schalten; dazu Folgendes eingeben:

1. Zentrale auf Gesamt EIN schalten.
2. Je nach Aktivierungszeitraum des Melders Ausgangsverzögerung oder mind. 90 Sekunden abwarten. Wahlend these Zeitaums nicht vor dem Melder vorbeigehen.
3. Detektionsbereich betreten und Reaktion der Zentrale überprüfen (siehe Montageanleitung ihrer Zentrale).

4. Programmierung

Wenn Sie den Detektor ändern möchten, z. B. den Erfassungsbereich, Ausgrenzen von Detektionsbereichen..., beachten Sieitte den Installationspfad der e-ONE-Anwendung.

5. Wartung

5.1. Störungsmeldungen

Bei einer Störung des Melders gibt die Zentrale nach einem Systembefehl folgende Sprachmeldung ab:

"Bip, Batteriestörung Melder X": Die Batteriepack ist verbraucht.

"Bip, Funkstörung Melder X": Funkverbindung zur Zentrale unterbrochen.

-,Bip, Störung Sabotage Melder X": Ursache:

• vollständige Abdeckung des Melders (Anti-Mask-Funktion)
• Das Detektionsmodul befindet sich nicht in seinem Gehäuse.

5.2. Batteriewechsel

Die Programmierungen des Melders bleiben nach einem Batteriewechsel erhalten.

Die Zentrale in den Montagebetrieb schalten.

Dazu Folgendes eingeben:

2 Abdeckung abnehmen und Schraube offen.

3 Entfernen Sieden Detektor.

4 Erfassungsmodul anheben und herausnehmer.

5 Schraube losen.

6 Batteriefachabdeckung abnehmen.

7 Verbrauchte Batterie austauschen.

8 Melder wieder schließen.

9 Zentrale in den Normalbetrieb schalten;\ dazu Folgendes eingeben:

"BIP, Aus"

10 Einen erneuten Funktionstest durchführren (siehe Kapitel 3. Test unter realen Bedingungen).

Es ist unbedingt erforderlich, die Batterien durch Lithiumbatterien desselben Typs zu ersetzen.
Bitte entsorgen Sie den begrachten Akku in den darauf vorgesehen Recyclingbehältern.

5.3. Wartung

Gehäuse und Kamera regelmäßig überprüfen und reinigen.

Verschmutzungen oder Substanzen, die sich auf der Gehäuse- oder Kameraoberfläche ablagern, können die

Erfassungsleistungen einschränken, einen Fehlalarm auslösen oder die Videoqualität beeinträchtigen.

Beispiel:

• Raureif auf der Linse kann die Empfindlichkeit des Melders beeinträchtigen.
• Ein Melder, dessen Gehäuse durch pflanzliche Ablagerungen oder Schadstoffe verunreinigt ist, kann einen verspateten oder falschen Alarm auslösen.

6.Technische Daten

Spezifikationen	Externer Bewegungsmelder mit Abdeckungsüberwachung und Kamera
Erfassungsprinzip	Passiv-Infrarot
Überwachungsbereich	4 bis 12 m Öffnungswinkel 90°
Einstellung des Erfassungsbereichs	180° (einstellbar in Schritten zu 7,5°)
Montagehöhe	0,9 m bis 1,3 m
Einsatz	Außenbereich
Stromversorgung	2 lithiumbatterie 1.5 V LR06 3,1 Ah
Netzunabhängiger Betrieb	4 Jahre bei 5 Bilderfassungen bei Detektion/Jahr + 10 Bildsequenz-Abfragen/Monat
Video- und Audio-Format des Films	• VGA farbig 640 x 480, Codec H264 • Erfassungsbereiche H = 95° V = 70° • Mono, 4 KHz, AAC-codiert
Funkverbindung	• 433,050 - 434,790 MHz, 10 mW max, Duty Cycle: 10% • 868 - 870 MHz, 25 mW max, Duty Cycle: 0,10% - Rx: Category 2
Befestigung	Wandmontage
Betriebstemperatur	- 25°C bis + 60°C
Durchschnittliche Luftfeuchtigkeit	60% bis 100%
Schutzart	IP54 / IK07 (mit Ausnahme des Fensters im Gehäuse)
Sabotageschutz	gegen unbefugtes Öffnen und Abreißen
Abdeck-Überwachung (Anti-Mask)	Immer Aktiv - Auslösung bei Abdeckung nach 60 Sek.
Abmessungen (H x L x B)	211 x 108 x 121 mm
Gewicht	556 g (ohne Batterie)
Zubehör	• 2 Paar Detektionsbereich-Abdeckungen, davon 1 zusätzlicher Austauschssatz • 2 Linsen mit Reichweiten von: 4 m, 12 m • 2 x Dichtschaumstoff für ebene Wände und Wände mit Unubenheiten
