BEDIENUNGSANLEITUNG DIAG22VCF, DIAG23VCF, DIAG24VCF DIAGRAL

DE Technische beschreibung -S.12

• UberwachungskamerainnenDIAG22VCF
• Motorkamera innen DIAG23VCF
• Uberwachungskamera außen DIAG24VCF

NL Installatiegids -p.22

Rechtlicher Hinweis 12

1. Inhalt 13
   2.Beschreibung 16
2. Installation 17
   4.Status-LED Anzeige der Kamera. 18
3. Zurücksetzen der Kamera 19
4. Technische Daten 20

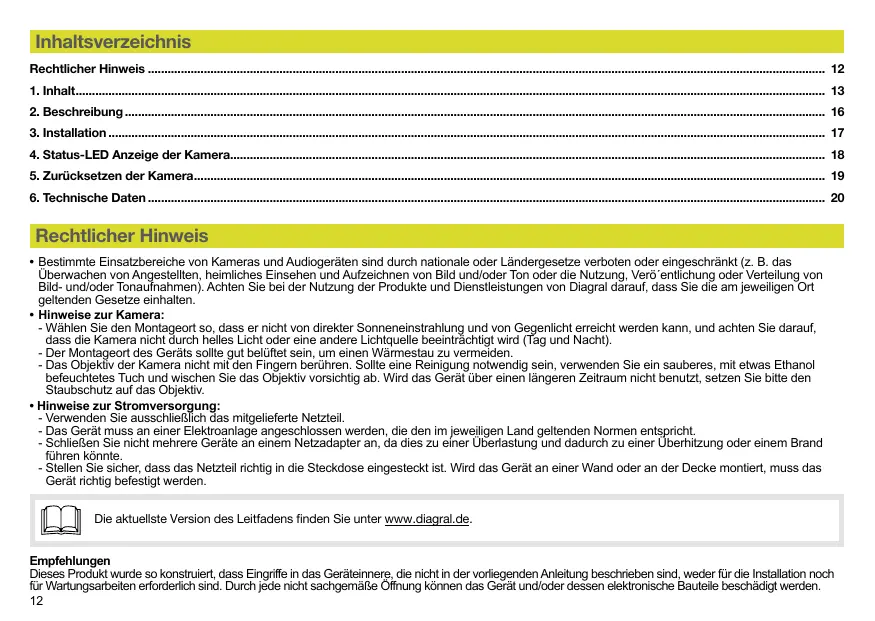

Rechtlicher Hinweis

Bestimmte Einsatzbereiche von Kamas und Audiogeräten sind durch nationale oder Ländergesetze verboten oder eingeschänkt (Z. B. das Überwachen von Angestellten, heimliches Einsehen und Aufzeichen von Bild und/oder Ton oder die Nutzung, Verö entlichung oder Verteilung von Bild- und/oder Tonaufnahmen). Achten Sie bei der Nutzung der Produkte und Dienstleistungen von Diagral daraufauf, dass Sie die am jeweiligen Ort geltenden Gesetz einhalten.
- Hinweise zur Kamera:

• Wahlen sie den Montageort so, dass er nicht von direkter Sonneneinstrahlung und von Gegenlicht erreicht werden kann, und achten Sie darauf, dass die Kamera nicht durch helles Licht oder eine andere Lichtquelle beeinträchtigt wird (Tag und Nacht).
• Der Montageort des Gerats sollte gut beluftet sein, um einen Wärnestau zu vermeiden.

• Das Objektiv der Kamera nicht mit den Fingern berühren. Solfte eine Reinigung notwendig sein, verwenden Sie ein saubereres, mit etwas Ethanol befeuchtets Tuch und wischen Sie das Objektiv vorsichtig ab. Wird das Gerät über einen längeren Zeitraum nicht benutzt, setzen Sieitte den Staubschutz auf das Objektiv.

• Hinweise zur Stromversorgung:

• Verwenden Sie ausschließlich das mitgelieferte Netzteil.

• Das Gerät muss an einer Elektroanlage angeschlossen werden, die den im jeweiligen Land geltenden Normen entspricht.
• Schlieben Sie nicht mehrere Geräte an einem Netzadapter an, da dies zu einer Überlastung und dadurch zu einer Überhitzung oder einem Brand führen können.
• Stellen Sie sich, dass das Netzeil richtig in die Steckdose eingesteckt ist. Wird das Gerät an einer Wand oder an der Decke montiert, muss das Gerät richtig befestigt werden.

Die aktuellste Version des Leitfadens finden Sie unter www.diagral.de.

Empfehlungen

Dieses Punktur wird so konstruiert, dass Eingriffe in das Geräteinerne, die nicht in der vorliegenden Anleitung beschrieben sind, weiter für die Installation noch für Wartungsarbeiten erforderlich sind. Durch jeder nicht sachgemäß Öffnung konnen das Gerät und/oder dessen elektronische Bauteile beschädigt werden.

1. Inhalt

DIAG22VCF

1.

3.

4.
6.

5.

7.

1. Feste Überwachungskamera innen, mit integrierter SD-Karte (Möglichkeit zur Montage an der Wand, an der Decke oder an einem Möbelstück)
2. Camera-Netzkabel (1,5m) mit Netzstecker
3. Verlängerungskabel (6 m)
4. Fuß mit integrierter Wandelalterung
5. Bohrschablone
6. Schrauben und Dubel
7. Auflecker "Achtung! Videoüberwachung"

Eine mitgelieferte Zubehörtete und Schrauben werden nicht unbedingt verwendet.

An der Wand montierte Kamera

oder an der Decke montierte Kamera

oder an einem Möbelstück montierte Kamera

DIAG23VCF

1.

5.

3.

4.

6.

1. Motorkamera innen, mit integrierten SD-Karte (Moglichkeit zur Montage an der Decke oder an einem Möbelstück)
2. Camera-Netzkabel (3 m) mit Netzstecker
3. Wandhalterung
4. Bohrschablone
5. Schrauben und Dubel
6. Aufleiber "Achtung! Videoüberwachung"

Einige mitgelieferte Zubehörtelte und Schrauben werden nicht unbedingt verwendet.

An der Decke montierte Kamera

oder an einem Möbelstück montierte Kamera
Maske zum Schutz der Privatsphäre

DIAG24VCF

1.

3.

4.

5.

6.

7.

1. Überwachungskamera außen, mit Montagefuß, Anschlusskabel und integrierter SD-Karte (Möglichkeit zur Montage an der Wand oder an der Decke)
2. Camera-Netzkabel (1,5m) mit Netzstecker
3. Verlägerungskabel (6 m)
4. Bohrschablone
5. Schrauben und Dubel
6. Auflecker "Achtung! Videoüberwachung"
7. Torx-Schlüssel

Einige mitgelieferte Zubehörteile und Schrauben werden nicht unbedingt verwendet.

An der Wand montierte Kamera

oder an der Decke montierte Kamera

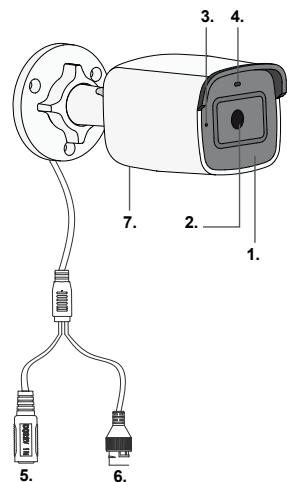

2. Beschreibung

DIAG22VCF

1. Infrarotlicht zur Nachtsicht
2. Objektiv / Linse
3. Mikrofon

DIAG23VCF

4.Status-LED
5.Netzeingang
6.RJ45-Anschluss

DIAG24VCF

1. Batteriefachdeckel:
   Reset-Taster / SD-Karte
2. Lautsprecher

3. Installation

Vielen Dank, dass Sie sich für die Video-Überwachungskamera DIAG22VCF, DIAG23VCF und/oder DIAG24VCF entschieden haben.

Fuhren Sie die Installation des Geräts wie nachstehend beschreiben aus:

Download der Anwendung e-One zur Installation ihrer Box

Gehen Sie auf Ihr hem Handy auf diagral.de/app

oder

Rufen Sie aufgrund sich die App, Diagral e-One"

Laden im

App Store

APP ERHALTUCH BEI

Google Play

2

Die e-ONE-App führ Sie durch die Installation der Geräte.

4. Status-LED Anzeige der Kamera

DIAG22VCF
DIAG23VCF

DIAG24VCF

Zustand der LED		Beschreibung
●	Rot leuchtend	Korrekte Stromversorgung, Kamera wird gestartet
●	Langsam rot blinkend	Die Kamera ist nicht mit Ihrer ADSL-Box verbunden
●	Blau blinkend	Die Kamera ist mit与其er ADSL-Box verbunden, ihre ADSL-Box ist jedoch nicht mit dem Internet verbunden > Ist die ADSL-Box korrekt mit dem Internet verbunden, muss die Kamera zusückgesetzt werden. Folgen Sie dazu den Anweisungen auf der folgenden Seite
●	Blau leuchtend	Die Kamera ist korrekt angeschlossen und einsatzbereit
●	Schnell rot blinkend	Bei der SD-Karte der Kamera ist ein Fehler aufgetreten. > Sie miss in der e-ONE-App formatiert werden

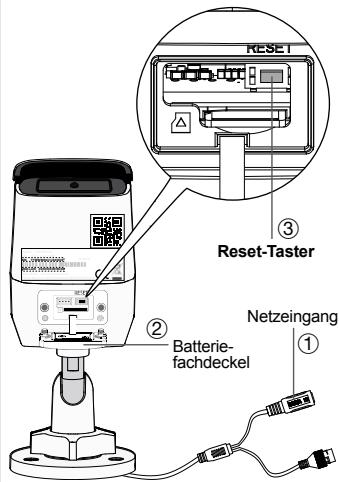

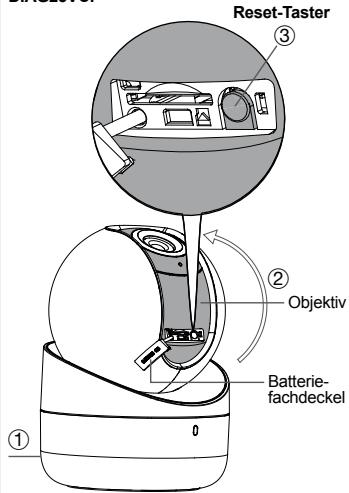

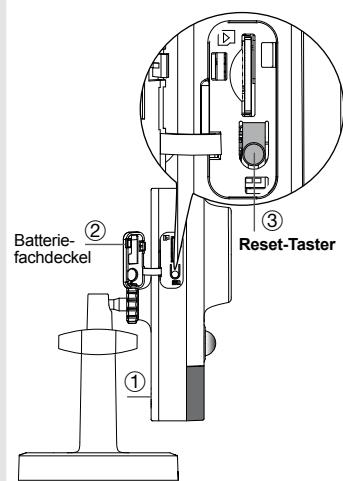

5. Zurücksetzen der Kamera

DIAG22VCF

DIAG23VCF

DIAG24VCF

Muss die Kamera wie folgt zurückgesetzt werden:

① Netzeingang der Kamera trennen,
② Batteriefachdeckel anheben (bei der Kamera DIAG23VCF Objektiv anheiten, um den Deckel zu öffnen),
③ Resetknopf gedrück halten, Netzeingang anschlieben und nach 10 Sek. den Resetknopf loslassen. Die Kamera wird Rückgesetzt. Die e-ONE-App führt sie durch die Installation Ihr Kamera.

Beim Zurücksetzen wird die Kamera auf die Werkseinstellungen.

1. Technische Daten

Technische Daten	Überwachungskamera innen, fest montiert DIAG22VCF	Motorkamera innen DIAG23VCF	Überwachungskamera außen DIAG24VCF
Integrierter Bewegungsmelder	●	●	●
Datenübertragung WiFi mit WPA, WPA2-Verschlüsselung gesichert	●	●	●
Funkverbindung WiFi	2,412 GHz - 2,4835 GHz, 25 mW max, Duty cycle: up to 90%	2,4 GHz - 2,4835 GHz, 25 mW max, Duty cycle: up to 90%	2,412 GHz - 2,472 GHz, 25 mW max, Duty cycle: up to 90%
HD-Video: • Auflösung FULL HD (2MP: 1920x1080 pixels) • Anzahl an Bildern pro Sekunde: 30 fps	●	●	●
Video-Kompressionstechnologie	H264, H265, H265+	H264	H264, H265, H265+
Reichweite bei Nachsicht	10 m	5 m	30 m
Kompatabel mit iOS und Android	●	●	●
Maske für die Linse zum wirklichen Schutz der Privatsphäre	●	●
Linse: mit Brennweite (in mm) / Erfassungsbereiche: Horizontal, Vertical, Diagonal (in °)	4 mm / H: 86°, V: 46°, D: 103°	2,8 mm / H: 105,8°	2,8 mm / H: 114°, V: 62°, D: 136°
Digitaler Zoom	●	●	●
Mikrofon zum Abhören von Raumgeräuschen	●	●	●
Lautspricher zum Reinrufen	●	●
Antrieb/Steuerung der Kamera über die e-ONE-App: Rotation: links ↔ rechts		●
Neigung: unter / oben		0° bis 355°
		10° bis 90°
Inkclusive Netzeil	12 Vdc	5 Vdc	12 Vdc
In die Kamera integrierte SD-Karte, 16 MB	●	●	●
Durchschnittliche Luftfeuchigkeit (ohne Kondensation)	Maximal 95%	Maximal 95%	Maximal 95%
Betriebstemperatur	- 10 °C bis + 40 °C	- 10 °C bis + 40 °C	- 30 °C bis + 60 °C
Maße	102,8 × 65,2 × 32,99 mm	Ø 82,4 × 113,6 mm	69,7 × 67,9 × 171,4 mm
Gewicht (nur Kamera)	ca. 128 g	ca. 510 g	ca. 350 g
Einsatz	Innen	Innen	Außen

Beschreibung der Symbole

CE	Das Produkt entspricht den grundlegenden Vorschriften im Bereich Sicherheit, Hygiene und Umweltschutz.
	Um Beeintrachtigungen der Umwelt oder der Gesundheit von Menschen zu vermeiden, darf diese Produkt nicht uber den Hausmull entsorgt werden.itte entsorgen Sie es daher nicht in einem Abfallbehalter oder einer Mulltonne. Es muss an einer Sammelstelle fur das Recycling, die Aufbereitung und Wiederverwertung von elektrischen und elektronischen Geraten abgegeben werden.
	Nicht fur den Einsatz im Freien geeignet.
	Vor der Installation, Benutzung und Wartung der Anlage auf jeder Fall die Bedienungsanleitung beachten.
	Gleichstromsymbol.
	Ethernet-Netzwerkkel-Anschluss (ADSL).
	Die eingesetzte Stromversorgung muss these Doppelisolierungszeichen aufweisen (230 V ohne Erdung)

Bewahren Sie die mit thisem Produkt mitgelieferte Dokumentation auf jeder Fall über seine gesamte Lebensdauer auf.

Entsorgung elektrischer und elektronischer Geräte (anzuwenden in Ländern der Europäischen Union und anderen Ländern Europas, die einem Sammelsystem angeschlossen sind). Dieses Symbol auf dem Produkt bzw. dessen Verpackung zeigt an, dass diese Gerät nicht mit dem normalen Haummül entsorgt werden dar. Es muss einer speziellen Sammelstelle zur Rücknahme von Elektrorschrott übergeben werden. Wenn

Sie sichsstellen, dass ces Gerat dem geeigneten Abfallsystem zugefuhr wird, leisten Sie einen wichtigen Beitrag zur Vermeidung negativer Folgen fur die Umwelt und die Gesundheit ihrer Mitbürger. Weitere Informationen zum Recycling des Gerats gibt Ihnen gem ihre zustandige Gemeinde, Abfallwirtschaft oder das Geschäft, in welchem Sie dieies gekauft haben.

Hermit bestägt Hager Security SAS, dass die Funkanlage Art.-Nr. DAG22VCF, DAG23VCF und DAG24VCF mit den Vorschriften folgender europäischer Richtlinien übereinstimmte richtlinie RE-D 2014/53/EU.

Der vollständige Text der EU-Konformitätserklung kann unter folgender Internetadresse abgerufen werden: www.diagral.de.

Hinweis: Änderungen der technischen Daten und des Designs aufgrund von Produkt verbesserte rungen bleiben uns ohne Ankündigung vorbehalten.

Inhoudsopgave

1. Technische kenmerken

DE Wir freuen uns über ihre Ideen

Wen Sie Verbesserungsvorschräge für unsere Anleitungen oder Produkte halten, teilen Sie sie uns frems chriftlich oder per E-Mail mit ([e-mail]) und geben sie dazu das Kaufdatum ihrer Geräte an.

Vielen Dank im Voraus!

Mochten Sie sich bei der Installation Ihres Systems oder hinsichtlich der Rücksendung von Produkten beraten lessen, schreiben Sie uns ebenfalle eine E-Mail an [e-mail].

Unsere qualifizierten Techniker helfen Ihnen, die fur Sie bestmogliche Lösung zu finden.

Weitere Informationen finden Sie auf www.diagral.de.
