4. Signalisation de la LED de diagnostique

6. Réinitialisation de la caméra.

6. Caractéristiques techniques.

+ Certaines utilisations des caméras de surveillance et des dispositifs audio sont interdites ou réglementées par des lois nationales et locales, elles ue la surellance des employés le visionnage el l'enregistrement discres d'images ou de son, ainsi que l'ulisaton, a publication ou la ditbution enregistrements vidéo ou audio Veiler à respecter les lois locales lors de l'utilisation des produits et services Diagräl. + Note sur la caméra - Choisir l'emplacement de montage de façon à éviter l'incidence directe des rayons du soleil te contre-jour, et veiller à ce qu'aucune lumière vive ou autre source de lumière ne perturbe la caméra (de jour comme de nuit - Une bonne ventilation est nécessaire dans le lieu d'installation du produit afin d'éviter l'accumulation de chaleur. - Ne pas toucher 'objec de la caméra avec es doigts. Si un nettoyage est nécessaire. user un chifon propre avec un peu d'élhangl et essuyerle délicatement. Si le produit n'est pas utlisé pendant une période prolongée, veullez placer sur l'objectif la protection contre La poussi + Note sur l'alimentation - Utiliser uniquement l'alimentation fournie avec le produit. - Le produit doit être raccordé sur une installation électrique respectant la normalisation en vigueur dans le pays. - Ne pas connecter plusieurs appareils à un seul adaptateur secleur car sa surcharge pourrait provoquer une surchauffe ou un incendie. - Vous assurer que l'alimentation est fermement connectée à la prise de courant. Lorsque le produit est monté au mur ou au plafond, l'appareil doit être fermement fé. La dernière version de ce guide est disponible sur www.diagraLfr ou ww diagral. be. Recommandations Toul accès aux zones intemes, au-delà des zones décries dans la présente nolice sont à proscrire et annulent la garantie et toute autre forme de prise en charge. En efet, ces manipulations peuvent être dommageables aux parties etiou aux composants électroniques. Ces produits ont été définis afñn de ne pas avoir à y accéder dans le cadre de la mise en œuvre et des opérations de maintenance du produi.

1. Caméra de vidéosurveilance

intérieure fxe, avec carter SD intégrée (possibilités de montage au mur, plafond ou posée sur un meuble) loc adaptateur secteur avec cble d'alimentation de la caméra (1,5 m) . Rallonge du cable d'alimentation (6 m) . Pied avec support de fixation mural intégrée . Gabarit de perçage . Vis et chevilles

7. Deux étiquettes “Local sous

vidéosurveilance" Certains accessoires et vis fournis ne Son pas nécessairement utisés.

Caméra fixée au mur ou Caméra fixée au plafond

où Caméra posée sur un meuble Masque Phys de rolecion Ve priés

DIAG23VCF . Caméra de vidéosurveilance intérieure molorisée, avec carte SD intégrée (possibilités de montage au plafond ou posée sur un meuble) Bloc adaptateur secteur avec câble d'alimentation de la caméra (8 m) Support de fixation mural Gabari de perçage Vis et chevilles Deux étiquettes “Local sous vidéosurveilance" Certains accessoires et vis fournis ne Son pas nécessairement utisés. punse

Caméra fixée au plafond ou Caméra posée sur un meuble

Masque physique de protection Vie privée

vidéosurveilance extérieure avec pied de fixation, câble dk Faccordement ef catte SD Caméra fixée au mur ou Caméra fixée au plafond intégrée (possibilités de montage au mur ou plafond)

2. Bloc adaptateur secteur avec

cble d'alimentation de la caméra (1,5 m)

d'alimentation (6 m) . Gabarit de perçage . Vis et chevilles

6. Deux étiquettes “Local sous

vidéosurveilance" 7.Clé Ton Certains accessoires et vis fournis ne Son pas nécessairement utisés. CES

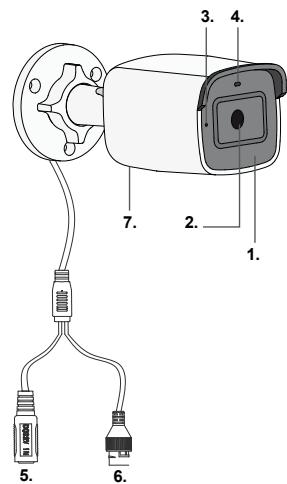

1. Lumière IR vision nocturne 4. LED de diagnostique 7. Trappe : bouton de réinitialisation /

2. Objectif {lentille 5. Entrée secteur carte SD

3. Microphone 6. Prise Ethernet RJ45 8. Haut-parleur

Vous avez choisi une caméra de vidéosurveilance DIAG22VCF, DIAG23VCF et jou DIAG24VCF, nous vous remercions de voire confiance. Effectuer l'installation du produit comme décrit ci-dessous. Rendez-vous sur diagraLfapp ou diagral. belapp

DIAG22VCF LED de diagnostique

LED de diagnostique Etat de la LED de diagnostique Description: Rouge fixe Alimentation correcte et démarrage en cours de la caméra

2e | Rouge clignotant ent La caméra n'est pas connectée à votre box ADSL 28 | Bleu clignotant La caméra est bien connectée à votre box ADSL mais votre box ADSL n'est pas connectée à Internet > Sila box ADSL est bien connectée à Internet, faut réinitialiser la caméra en suivant les instructions indiquées à la page suivante e [seu La caméra est bien connectée et est opérationnelle Rouge clignotant rapide Une erreur est survenue sur la carte SD de la caméra. > Il faut procéder à son formatage via l'application &-ONE

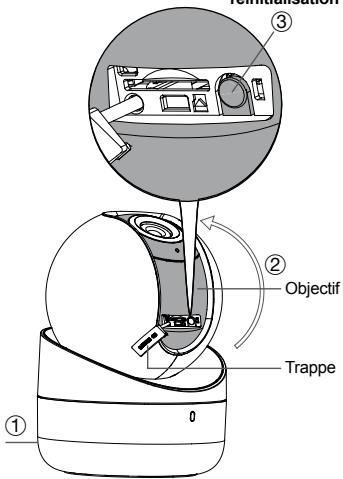

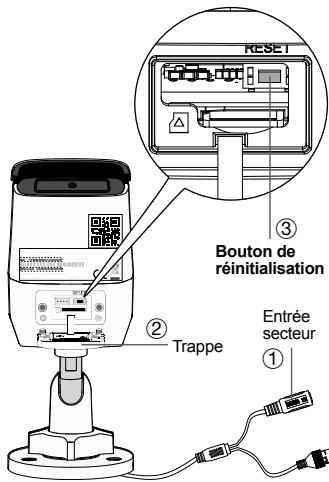

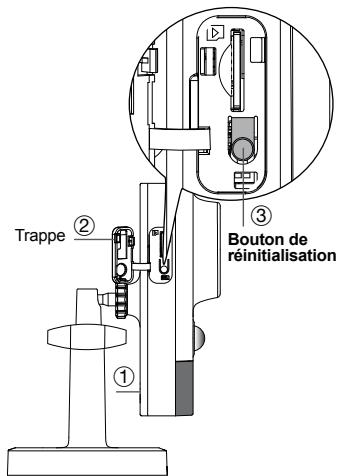

DIAG22VCF DIAG23VCF Bouton de DIAG24VCF rélnitialisation Bouton de réinitialisation Réinitialiser a caméra de la manière suivante : QD débrancher l'entrée secteur de la caméra, (2) soulever a trappe (pour la caméra DIAG23VCF, relever l'objectif pour accéder à la trappe) @ maintenir le bouton de réinitialisation appuyé, brancher l'entrée secteur puis 10 s après relécher le bouton: La caméra est réinilalsée. Laissez-vous guider par l'application e-ONE pour installer Votre caméra. La réinitialisation de la caméra rétablit les paramètres d'usine.

Caméraintéreure 1] |Camérs Intérieure Camérs F5 |Spécifications techniques fixe AL motorisée extérieure || DiAG22vcr DIAG2IVCF DIAGZAVCr Détection de mouvement intégrée [Transmission des informations WIFI sécurisée par cryptage WPA, WPA2 Liaisons radio WiFi 2412 GHz - 24835 GHZ, 25 mW max, Duty cycle : up to 90 % 24 GHz - 24835 CHE, 25 mi max, Duty cycle : up to 90 % 2412 GHz - 2,472 GR, 25 mW' max, Duty cycle : up to 90 % [Vidéo Haute Définition résolution FULL HD (2MP : 1820x1080 pixels) nombre d'images par seconde : 30 fps [Technologie de compression de la vidéo H264, H265, H265+ H264 H264, H265, H265+ Ponée en vision de nuit 10m 5m 30m Compatbiité IS et Android . . . [Masque physique de la lentille pour une réelle protection . . (de vie privée Lente avec Jocale en mm)? 4 mm} 2,8 mm 7 28mm/ (champs de vision : Horizontal, Vertical, Diagonal (en *) | _H:8°, V : 46°, D : 103 H°1058" H: 1147 V: 62°, D : 186° [Zoom numérique . . . [Microphone pour écoute à distance 0 0 . Haut-parleur pour interpellation à distance . . [Motorisation’ Pilotage de la caméra via l'application . le-ONE : Rotation : gauche + droite va 355 inclinaison : bas / haut 10" à 90° [Alimentation fournie 12 Vas Svac 12vac Carte SD 16 Go intégrée dans la caméra [Taux moyen d'humidité (sans condensation) 95 % ou moins 95 % ou moins 95 % ou moins Température de fonctionnement -10"Ca+40 © T10-C a +400 L30"Ca+60 € Dimensions 1028 » 65,2 » 32,99 mm D824 x 136 mm GO 679 x 171 mm Poids (caméra seule) 128 gen. 5iügenv 350 gens Usage intérieur intérieur extérieur

Description des symboles Afin d'éviter toute atteinte à l'environnement et à la santé humaine, vous ne devez pas éliminer ce produit avec les déchets domestiques, merci de ne pas le jeter dans une poubelle ou dans les ordures ménagères. doit être remis à un point de collecte = approprié pour le traitement, la valorisation, et le recyclage des déchets. Utlisation en intérieur uniquement. La notice doit absolument être consultée avant installation, utilisation et maintenance de l'équipement. Symbole courant continu Câble réseau Ethemet (ADSL) Classe d'isolation 2 : apparel entièrement protégé par double isolation ou isolation renforcée. Conserver impérativement la documentation fournie avec ce produit pendant toute sa durée de vie. 2 Jçitoment des appareils électriques et électroniques en fin de vie (Applcable dns ls pays de l'Union Européenne et aires pays européens disposant d'un système de collecte). Ce symbole, apposé sur le produit ou sur son emballage, indique que ce produit ne doit pas être traité avec les déchets ménagers. | doit être remis à un paint de collecte approprié pour le recyclage des équipements électriques el électroniques. En vous assurant que ce produit est bien mis au rebut de manière appropriée, vous aiderez à prévenir les conséquences négalives pour l'environnement et la santé humaine. Pour toute information supplémentaire au sujet du recyclage de ce produit, vous pouvez vous adresser à voire municipalité, déchetterie ou au magasin où vous avez acheté le produit. Par la présente, Hager Security SAS déclare que les équipements radioélectriques, références DIAG22VCF, DIAG23VCF et DIAG2AVCF sont conformes aux exigences de la directive RE-D 2014/53/EU. Le texte complet de la déclaration UE de conformité est disponible à l'adresse interet : www.diagraL.fr ou www.diagral.be. Document non contractuel, soumis à modifications sans préavis.
