Type de produit	Caméra de vidéosurveillance intérieure fixe
Marque	Diagral
Modèle	DIAG22VCF
Résolution vidéo	Full HD 1920 x 1080 pixels (2 MP), 30 images/s
Vision nocturne	Portée 10 mètres, avec LED IR
Détection de mouvement	Intégrée
Connectivité	Wi-Fi 2,4 GHz (802.11 b/g/n), cryptage WPA/WPA2
Alimentation	12 Vcc via adaptateur secteur fourni (câble 1,5 m + rallonge 6 m)
Stockage intégré	Carte SD 16 Go intégrée
Audio	Microphone et haut-parleur intégrés
Zoom	Numérique
Compression vidéo	H.264, H.265, H.265+
Angle de vue	Horizontal : 86°, Vertical : 46°, Diagonal : 103° (objectif 4 mm)
Dimensions (L x H x P)	102,8 x 65,2 x 32,99 mm
Poids	128 g environ (caméra seule)
Température de fonctionnement	-10°C à +40°C
Humidité maximale	95 % (sans condensation)
Installation	Montage mural, au plafond ou posée sur un meuble
Entretien	Nettoyer l'objectif avec un chiffon propre et un peu d'éthanol
Contenu de l'emballage	Caméra, adaptateur secteur, câble d'alimentation (1,5 m), rallonge (6 m), pied support mural, gabarit, vis et chevilles, 2 étiquettes « Local sous vidéosurveillance »
Réinitialisation	Via bouton sous la trappe (maintenir enfoncé pendant la mise sous tension)
Indicateur LED	Rouge fixe (démarrage), rouge clignotant lent (pas de connexion), bleu clignotant (box sans Internet), bleu fixe (opérationnel), rouge clignotant rapide (erreur carte SD)
Application compatible	Diagral e-ONE (iOS et Android)
Sécurité	Transmission cryptée WPA/WPA2 ; double isolation électrique (classe II)

FOIRE AUX QUESTIONS - DIAG22VCF DIAGRAL

Comment installer la caméra DIAG22VCF ?

Suivez les étapes de l'application e-ONE : téléchargez-la depuis l'App Store ou Google Play, puis laissez-vous guider. Vous pouvez fixer la caméra au mur, au plafond ou la poser sur un meuble.

Que faire si la LED reste rouge clignotant lentement ?

Cela signifie que la caméra n'est pas connectée à votre box ADSL. Vérifiez le réseau Wi-Fi et la configuration dans l'application. Si le problème persiste, réinitialisez la caméra.

Comment réinitialiser la caméra DIAG22VCF ?

Débranchez l'alimentation, soulevez la trappe, maintenez le bouton de réinitialisation enfoncé, rebranchez l'alimentation, puis relâchez le bouton après 10 secondes. La caméra revient aux paramètres d'usine.

Quelle est la portée de la vision nocturne ?

La portée infrarouge est de 10 mètres. Évitez les sources de lumière directe pour une meilleure qualité d'image.

Puis-je utiliser la caméra sans fil Ethernet ?

Oui, la caméra se connecte via Wi-Fi (2,4 GHz). Elle ne dispose pas de port Ethernet, mais la communication est sécurisée par cryptage WPA/WPA2.

Comment nettoyer l'objectif de la caméra ?

Utilisez un chiffon propre légèrement imbibé d'éthanol et essuyez délicatement. Ne touchez pas l'objectif avec les doigts.

Que faire si la LED clignote rapidement en rouge ?

Cela indique une erreur sur la carte SD intégrée. Formatez la carte via l'application e-ONE ou réinitialisez la caméra.

La caméra est-elle compatible avec iOS et Android ?

Oui, l'application Diagral e-ONE est disponible sur l'App Store et Google Play pour piloter la caméra.

Quelle est la consommation électrique ?

L'alimentation fournie est de 12 Vcc. La consommation exacte n'est pas spécifiée, mais elle typiquement inférieure à 10 W. Utilisez uniquement l'adaptateur fourni.

Comment protéger ma vie privée avec cette caméra ?

La caméra ne dispose pas de masque physique, mais vous pouvez orienter l'objectif loin des zones sensibles. Pour une protection renforcée, utilisez le mode de confidentialité dans l'application e-ONE.

MODE D'EMPLOI DIAG22VCF DIAGRAL

FR Guide d'installation - p.2

• Caméra de videosurveillance interieure DIAG22VCF
• Caméra de videosurveillance interieure motorisée DIAG23VCF
• Caméra de videosurveillance extérieure DIAG24VCF

1.Contenu 3
2.Description 6
3. Installation 7
4. Signalisation de la LED de diagnostique 8
5. Réinitialisation de laamera 9
6. Caracteristiques techniques 10

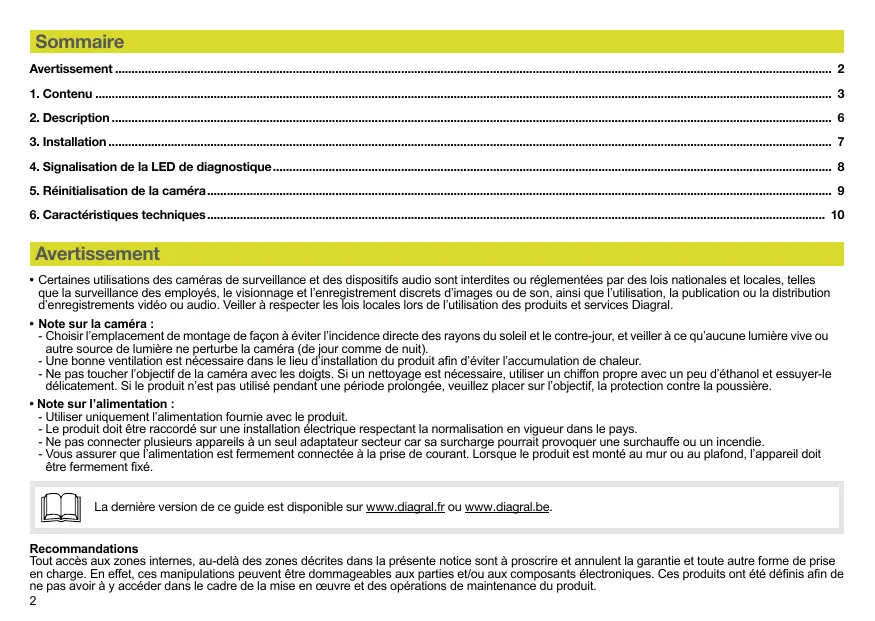

Avertissement

• Certaina tions des camas de surveillance and des disposits audio sont interdtes ou reglemente par des lois nationales et locales, telles que la surveillance des employes, le visionnage et l'enregistrement discret d'imagues ou de son, ainsi que l'utilisation, la publication ou la distribution d'enregistements video ou audio. Veiller a respecter les lois locales lors de l'utilisation des produits et services Diagral.
  Note sur laamera :

• Choisir l'emplacement de montage de façon a éviter l'incidence directe des rayons du soleil et le contre-jour, et veiller a ce qu'une lumière vivou ou autre source de luminée ne perturbe laamera (de jour comme de nuit).

• Une bonne ventilation est nécessaire dans le lieu d'installation du produit afin d'éviter l'accumulation de chaleur.
• Ne pas toucher l'objet de laamera avec les doits. Si un nettoyage est nécessaire, utiliser un chiffon propre avec un peu d'éthanol et essuyer-le décallement. Si le produit n'est pas utilisé pendant une période prolongée, veilleuz placer sur l'objet, la protection contre la poussière.

Note sur l'alimentation :

• Utiliser uniquement l'alimentation fournie avec le produit.
• Le produit doit être raccordé sur une installation électrique respectant la normalisation en vigueur dans le pays.
• Ne pas connecter plusieurs apparéls à un seul adaptorateur sécteur car sa surcharge pourrait provoquer une surchauffe ou un incendie.
• Vouss assurer que l'alimentation est fermement connectee à la prise de courant. Lorsque le produit est monté au mur ou au plafond, l'appareil doit être fermement fixe.

La dernière version de ce guide est disponible sur www.diagral.fr ou www.diagral.be.

Recommendations

Tout accès aux zones internes, au-delà des zones décrites dans la presente notice sont à proscire et annulent la garantie et toute autre forme de prise en charge. En effet, ces manipulations peuvent être demodageables aux parties et/ou aux composants électroniques. Ces produits ont été définis afin de ne pas avoir à y acceder dans le cadre de la mise en œuvre et des opérations de maintenance du produit.

1. Contenu

DIAG22VCF

1.

3.

4.
6.

5.

7.

1. Caméra de videosurveillance intérieure fixe, avec carte SD intégrée (possibilities de montage au mur, plafond ou posée sur un meuble)
2. Bloc adaptateur secteur avec cable d'alimentation de la camera (1,5 m)
3. Rallonge du cable d'alimentation (6 m)
4. Pied avec support de fixation mural intégrée
5. Gabarit de perçage
6. Vis et chevilles
7. Deux etiquettes "Local sous videosurveillance"

Certain accessories et vis foumi ne sont pas nécessairement utilisés.

Camera fixée au mur

ou Camera fixee au plafond

ou Camera posée sur un meuble

DIAG23VCF

1.

5.

3.

4.

6.

1. Camera de videosurveillance intérieure motorisée, avec carte SD intégrée (possibilities de montage au plafond ou posée sur un meuble)
2. Bloc adaptateur secteur avec cable d'alimentation de la camera (3 m)
3. Support de fixation mural
4. Gabarit de perçage
5. Vis et chevilles
6. Deux écétuettes "Local sous videosurveillance"

Certain accessories et vis foumnis ne sont pas nécessairement utilisés.

Camera fixe au plafond

ou Camera posée sur un meuble

Masque physique de protection vie privée

DIAG24VCF

1.

4.

6.

3.

5.

7.

1. Camera de videotovisurveillance extérieure avec pied de fixation, cable de raccordement et carte SD integree (possibilities de montage au mur ou plafond)
2. Bloc adaptateur secteur avec cable d'alimentation de la camera (1,5 m)
3. Rallonge du cable d'alimentation (6 m)
4. Gabarit de perçage
5. Vis et chevilles
6. Deux écétiques "Local sous videosurveillance"
7. Clé Torx

Certain accessories et vis foumnis ne sont pas nécessairement utilisés.

Camera fixée au mur

ou Camera fixee au plafond

2.Description

DIAG22VCF

1. Lumière IR vision nocturne
2. Objectif / Lentile
3. Microphone

DIAG23VCF

1. LED de diagnostique
2. Entrée secteur
3. Prise Ethernet RJ45

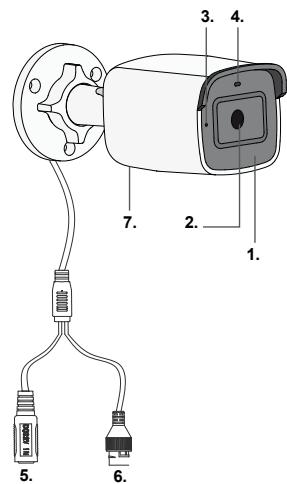

DIAG24VCF

1. Trappe: bouton de réinitialisation / carte SD
2. Haut-parleur

3. Installation

Vou aze chosi une camera de vidosurveillance DIAG22VCF, DIAG23VCF et /ou DIAG24VCF, nous you remercions de vore confiance.

Effectuer l'installation du produit comme décrit ci-dessous :

r l'application e-ONE pour installer votre système.

Rendez-vous sur diagral.fr/app ou diagral.be/app

ou

Rechercher l'application "Diagral e-ONE"

Télécharger dans

I'App Store

ou

Scanner le QR code :

2

Laissez-vous guider par l'application e-ONE pour l'installation des produits.

4. Signalisation de la LED de diagnostique

DIAG22VCF
DIAG23VCF

DIAG24VCF

Etat de la LED de diagnostique		Description
●	Rouge fixe	Alimentation correcte et démarrage en cours de laamera
●	Rouge clignotant lent	Laamera n'est pas connectée à votre box ADSL
●	Bleu clignotant	Laamera est bien connectée à votre box ADSL mais votre box ADSL n'est pas connectée à Internet > Si la box ADSL est bien connectée à Internet, il faut réinitialiser laamera en suivant les instructions indiquées à la page suivante
●	Bleu fixe	Laamera est bien connectée et est opérationnelle
●	Rouge clignotant rapide	Une erreur est survenue sur la carte SD de laamera. > Il faut procéder à son formatage via l'application e-ONE

5. Réinitialisation de laamera

DIAG22VCF

DIAG23VCF
Bouton de réinitialisation

DIAG24VCF

Réinitialiser laamera de la maniere suivante :

① débrancher l'entrée secteur de laamera,
② soulever la trappe (pour laamera DIAG23VCF, relever I'objectif pour acceder à la trappe),
③ maintainre le bouton de réinitialisation appuyé, brancher l'entrée secteur puis 10 s après relachier le bouton. Laamera est réinitialisée. Laissez-vous guider par l'application e-OONE pour installer votreamera.

La réinitialisation de laamera rétablit les paramètres d'usine.

1. Caracteristiques techniques

Spécifications techniques	Caméra intérieure fixeDIAG22VCF	Caméra intérieure motoriséeDIAG23VCF	Caméra extérieureDIAG24VCF
Détection de mouvement intégrée	●	●	●
Transmission des informations WiFi sécurisé par cryptage WPA, WPA2	●	●	●
Liaisons radio WiFi	2,412 GHz - 2,4835 GHz, 25 mW max, Duty cycle : up to 90 %	2,4 GHz - 2,4835 GHz, 25 mW max, Duty cycle : up to 90 %	2,412 GHz - 2,472 GHz, 25 mW max, Duty cycle : up to 90 %
Vidéo Haute Définition :· résolution FULL HD (2MP : 1920x1080 pixels)· nombre d'images par seconde : 30 fps	●	●	●
Technologie de compression de la réserve	H264, H265, H265+	H264	H264, H265, H265+
Portée en vision de nuit	10 m	5 m	30 m
Compatibilité iOS et Android	●	●	●
Masque physique de la lentille pour une réelle protection de vie privée	●	●
Lentille : avec focale (en mm) / champs de vision : Horizontal, Vertical, Diagonal (en °)	4 mm / H : 86°, V : 46°, D : 103°	2,8 mm / H : 105,8°	2,8 mm / H : 114°, V : 62°, D : 136°
Zoom numérique	●	●	●
Microphone pour écoute à distance	●	●	●
Haut-parleur pour interpellation à distance	●	●
Motorisation/ Pilotage de laamera via l'application e-ONE : Rotation : gauche ↔ diopte		●
Inclinaison : bas / haut		0° à 355°
		10° à 90°
Alimentation fournie	12 Vdc	5 Vdc	12 Vdc
Carte SD 16 Go intégrée dans laamera	●	●	●
Taux moyen d'humidité (sans condensation)	95 % ou moins	95 % ou moins	95 % ou moins
Température de fonctionnement	- 10 °C à + 40 °C	- 10 °C à + 40 °C	- 30 °C à + 60 °C
Dimensions	102,8 × 65,2 × 32,99 mm	Ø 82,4 × 113,6 mm	69,7 × 67,9 × 171,4 mm
Poids (caméra seule)	128 g env.	510 g env.	350 g env.
Usage	intérieur	intérieur	extérieur

Description des symboles

CE	Le produit est conforme aux obligations fondamentales en matière de sécurité, d'hygiene et de protection de l'environnement.
	Afin d'évitter toute atteinte à l'environnement et à la santé humaine, vous ne devez pas éliminer ce produit avec les déchets domestiques, merci de ne pas le jeter dans une poubelle ou dans les ordures ménagères. Il doit être remis à un point de collecte approprié pour le traitement, la valorisation, et le recyclage des déchets.
	Utilisation en intérieur uniquement.
	La notice doit absolument être consultée avant installation, utilisation et maintenance de l'équipement.
	Symbole courant continu.
	Câble réseau Ethernet (ADSL)
	Classe d'isoation 2 : apparéil entièrement protégé par double isolation ou isolation renforcée.

Conserver impératifement la documentation fournie avec ce produit pendant toute sa durée de vie.

Taitement des appareils electriques et electroniques en fin de vie (Applicable dans les pays de l'Union Européenne et autres pays européens

is deschets menagers. Il doit être remis à un point de collecte approprié pour le recyclage des équipements électriques et électroniques. En vous

assurant que ce produit est bien mis au rebut de manière appropriée, vous aiderez à prévenir les conséquences négatives pour l'environnement et la santé humaine. Pour toute information supplémentaire au sujet du recyclage de ce produit, vous pouvez vous adresser à votre municipalité, déchetterie ou au magasin où vous avez acheté le produit.

Par la presente, Hager Security SAS déclaré que les équipements radioélectriques, références DIAG22VCF, DIAG23VCF et DIAG24VCF sont conformés aux exigences de la directive RE-D 2014/53/EU.

Le texte complet de la déclaration UE de conformité est disponible à l'adresse internet: www.diagral.fr ou www.diagral.be.

Document non contractuel, soumis à modifications sans préavis.
