PARTY-200UHF - Pack PARTY LIGHT&SOUND - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Pack microphone sans fil UHF (récepteur + 2 micros)
Marque	PARTY LIGHT&SOUND
Modèle	PARTY-200UHF
Catégorie	Pack audio sans fil
Fréquence porteuse	Canal 1 : 863,2 MHz / Canal 2 : 864,8 MHz
Portée maximale	30 mètres (espace dégagé)
Bande passante audio	40 Hz - 15 kHz (±3 dB)
Distorsion harmonique totale (THD)	< 0,5 %
Rapport signal/bruit (récepteur)	> 80 dB
Puissance RF max	8,93 dBm
Sensibilité de réception	> 5 dBµ
Rejet du canal adjacent	> 80 dB
Type de modulation	F3E
Alimentation du récepteur	5 V DC / 1 A via adaptateur secteur fourni (100-240 V~, 50/60 Hz)
Alimentation du microphone	2 piles LR6 (AA) 1,5 V
Connectiques de sortie	Jack 6,35 mm (asymétrique) et XLR (symétrique)
Antennes	2 antennes fixes orientables
Indicateurs	Alimentation, signal RF (A/B), présence audio, batterie faible micro
Réducteur de bruit (squelch)	Circuit squelch intégré pour réduire les interférences
Utilisation	Intérieur uniquement (IP non spécifié)
Température de fonctionnement	+5 °C à +35 °C
Distance minimale de sécurité	1 mètre autour du récepteur pour la ventilation
Certifications	CE, RED 2014/53/EU, RoHS 2011/65/EU
Normes applicables	ETSI EN 300 422-3, EN 55032, EN 55035, EN 62368-1
Accessoires inclus	2 micros, récepteur, adaptateur secteur, cordons audio (Jack), documentations

FOIRE AUX QUESTIONS - PARTY-200UHF PARTY LIGHT&SOUND

Comment installer les piles dans le microphone ?

Tournez la partie inférieure du corps du micro pour ouvrir le compartiment à piles. Insérez deux piles LR6 (AA) 1,5 V en respectant la polarité (+/-), puis refermez le compartiment.

Comment brancher le système ?

Branchez l'adaptateur secteur fourni sur la fiche DC du récepteur, puis sur une prise secteur. Connectez la sortie audio (Jack ou XLR) à l'entrée de votre amplificateur ou table de mixage. Positionnez les antennes à un angle de 90°.

Pourquoi n’y a-t-il pas de son ?

Vérifiez que le micro est sous tension (interrupteur ON) et que les piles sont correctement insérées et chargées. Assurez-vous que l'adaptateur secteur est branché et que le récepteur est allumé. Augmentez le volume sur le récepteur et vérifiez les connexions audio.

Comment régler le volume ?

Utilisez les boutons de réglage de volume situés sur le récepteur (repères 3 et 4). Tournez les boutons pour ajuster le niveau de chaque canal indépendamment.

Que faire en cas d’interférences ?

Identifiez les sources potentielles d'interférences (autres émetteurs HF, objets métalliques). Éteignez ou éloignez ces sources. Si nécessaire, changez de fréquence (si disponible) ou repositionnez le récepteur. Le circuit squelch intégré réduit automatiquement les bruits parasites.

Quelle est la portée du système ?

La portée maximale est de 30 mètres en espace dégagé, sans obstacles métalliques. Pour une performance optimale, placez le récepteur à au moins 1 mètre du sol et éloigné de surfaces métalliques.

Comment changer les piles lorsque l’indicateur clignote ?

Un voyant rouge clignotant sur le micro indique une batterie faible. Remplacez les deux piles par des neuves de type LR6 (AA) en respectant la polarité. Retirez les piles si le micro n'est pas utilisé longtemps.

Puis-je utiliser le système à l’extérieur ?

Non, l'appareil est conçu pour une utilisation en intérieur uniquement. Il ne doit pas être exposé à la pluie, à l'humidité ou à des températures extrêmes (en dehors de +5°C à +35°C).

Comment nettoyer l’appareil ?

Débranchez l'appareil avant nettoyage. Utilisez un chiffon doux et sec pour essuyer la surface. N'utilisez pas de solvants, de produits abrasifs ou de liquides. Ne laissez pas pénétrer de liquide dans le boîtier.

Que faire si le micro ne s’allume pas ?

Vérifiez que l'interrupteur ON/MUTE/OFF est en position ON. Inspectez les piles : elles doivent être insérées correctement et non déchargées. Si le voyant rouge ne s'allume pas, remplacez les piles. Si le problème persiste, contactez le service après-vente.

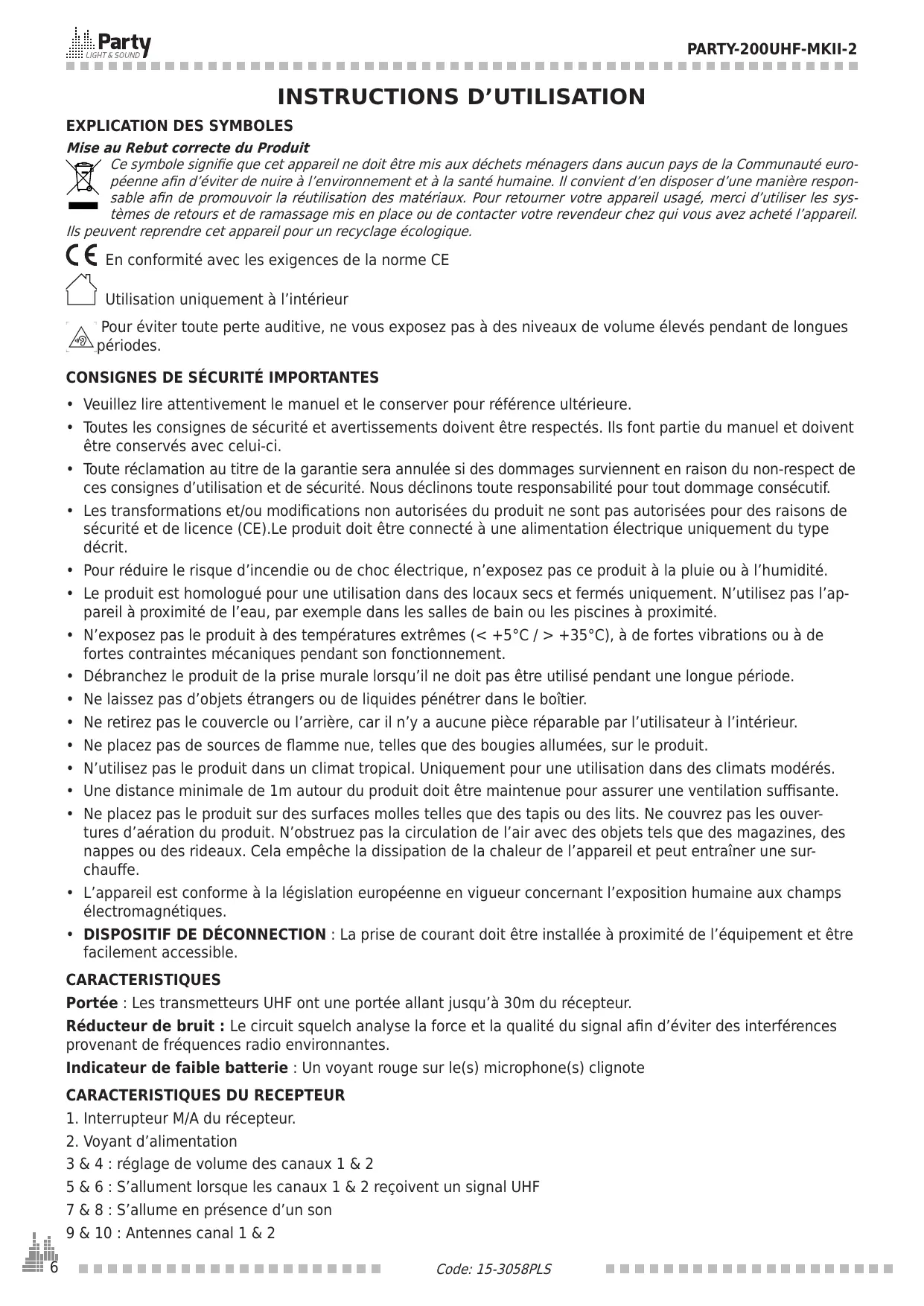

MODE D'EMPLOI PARTY-200UHF PARTY LIGHT&SOUND

FR - Manuel d'Utilisation - p. 6

Mise au rebut correcte du produit

Ce symbole signifie que cet appareil ne doit être mis aux déchets ménagers dans aucun pays de la Communauté française afin d'éviter de nuir à l'environnement et à la santé humaine. Il convient d'en disposer d'une manière responsable afin de promouvoir la réutilisation des matériaux. Pour retourner votre appareil usagé, merci d'utiliser les systèmes de retours et de ramassage mis en place ou de contacter votre revendeur chez qui vous avez acheté l'appareil.

Ils peuvent reprendre cet appareil pour un recyclage écologique.

En conformité avec les exigences de la norme CE

Utilisation uniquement à l'intérieur

Pour éviter toute perte auditive, ne vous exposez pas à des niveaux de volume élevés pendant de longues périodes.

Consignes de sécurité importantes

• Veuillez lire attentivement le manuel et le conserver pour référence ultérieure.
• Toutes les consignes de sécurité et avertissements doivent être respectées. Ils font partie du manuel et doivent être conservés avec celui-ci.
• Toute réclamation au titre de la garantie sera annulée si des dommages surviennent en raison du non-respect de ces consignes d'utilisation et de sécurité. Nous déclinons toute responsabilité pour tout dommage consécutif.
• Les transformations et/ou modifications non autorisées du produit ne sont pas autorisées pour des raisons de sécurité et de licence (CE). Le produit doit être connecté à une alimentation électrique uniquement du type spécifique.
• Pour réduire le risque d'incendie ou de choc électrique, n'expose pas ce produit à la pluie ou à l'humidité.
• Le produit est homologué pour une utilisation dans des locaux secs et fermés uniquement. N'utilisez pas l'appareil à proximité de l'eau, par exemple dans les salles de bain ou les piscines à proximité.
• N'exposez pas le produit à des températures extrêmes (< +5^ / > +35^), à de fortes vibrations ou à de fortes contraintes mécaniques pendant son fonctionnement.
• Débranchez le produit de la prise murale lorsqu'il ne doit pas être utilisé pendant une longue période.
• Ne laissez pas d'objets étrangers ou de liquides pénétrer dans le boîtier.
• Ne retirez pas le couvercle ou l'arrière, car il n'y a aucune pièce réparable par l'utilisateur à l'intérieur.
• Ne placez pas de sources de flamme nue, telles que des bougies allumées, sur le produit. N'utilisez pas le produit dans un climat tropical. Uniquement pour une utilisation dans des climats modérés.
• Une distance minimale de 1m à partir du produit doit être maintenue pour assurer une ventilation suffisante.
• Ne placez pas le produit sur des surfaces molles telles que des tapis ou des lits. Ne couvrez pas les ouvertures d’aération du produit. N’obstruez pas la circulation de l’air avec des objets tels que des magazines, des nappes ou des rideaux. Cela empêche la dissipation de la chaleur de l’appareil et peut entraîner une surchauffe.
• L'appareil est conforme à la législation française en vigueur concernant l'exposition humaine aux champs électromagnétiques.
• DISPOSITIF DE DÉCONNEXION : La prise de courant doit être installée à proximité de l'équipement et être facilement accessible.

Portée : Les transmetteurs UHF ont une portée allant jusqu'à 30m du récepteur.

Réducteur de bruit : Le circuit squelch analyse la force et la qualité du signal afin d'éviter des interférences provenant de fréquences radio environnantes.

Indicateur de faible batterie : Un voyant rouge sur le(s) microphone(s) clignote

Characteristiques du recepteur

1. Interrupteur M/A du récepteur.
2. Voyant d'alimentation 3 & 4 : réglage de volume des canaux 1 & 2 5 & 6 : S'allument lorsquè les canaux 1 & 2 reçoivent un signal UHF 7 & 8 : S'allume en présence d'un son 9 & 10 : Antennes canal 1 & 2

Arrière

1. Fiche d'alimentation: Branchez l'adaptateur AC/DC sur cette fiche.
2. Jack de sortie audio 6.35mm: Branchez le cordon audio de cette fiche sur l'entrée d'un amplificateur, d'une table de mixage, etc.
3. Sortie XLR symétrique : Branchez le cordon audio de cette fiche sur l'entrée d'un amplificateur, d'une table de mixage, etc.

Characteristiques du transmetteur de microphone

1. Grille: Protège l'élément et aide à réduire les bruits de respiration et du vent.
2. Indicateur de fonctionnement et faible pile : Est allumé lorsque le micro est sous tension et clignote lorsqu'il faut changer la pile
3. Commutateur ON/MUTE/OFF : Mise sous tension et arrêt du microphone.

Mise en PLACE des PILES dans le microphone

Tournez la partie inférieure du corps du micro pour ouvrir le compartiment à piles. Insérez deux piles LR6 dans le compartiment en respectant la polarité. Fermez le compartiment.

Recommandations pour les batteries

Ce pictogramme indique que les piles et batteries usagées ne doivent pas être jetées avec les ordures ménagères, mais déposées dans des points de collecte séparés pour être recyclées. Tenir les piles à l'abri d'une chaleur excessive telle que le soleil, le feu ou similaires.

Lorsque les piles ne sont pas utilisées, retirez-les pour éviter les dommages causés par des fuites ou la corrosion de la pile.

ATTENION: Danger d'explosion si la pile n'est pas replacee correctement. Ne replacer que par le meme type ou un type équivalent.

Avertissement

Ne pas ingérer la pile. Danger de brûlure chimique. En cas de doute concernant le fait que les piles pourraient avoir été avalées ou introduites dans une partie quelconque du corps, consulter immédiatement un médecin.

Conserver les piles neuves et usées hors de portée des enfants.

Si le compartiment et pile ne se ferment pas correctement, cesser d'utiliser le produit et tenir hors de portée des enfants.

Branchement du systeme

1. Branchez la fiche DC de l'adaptateur secteur fourni sur la fiche d'entrée DC au dos du récepteur. Branchez la fiche AC sur une prise secteur appropriée.
2. Antenne : Positionnez les antennes à un angle de.
3. Branchements audio : Branchez la sortie appropriée du récepteur au moyen d’un cordon Jack sur l’entrée d’un amplificateur, d’une table de mixage, etc.

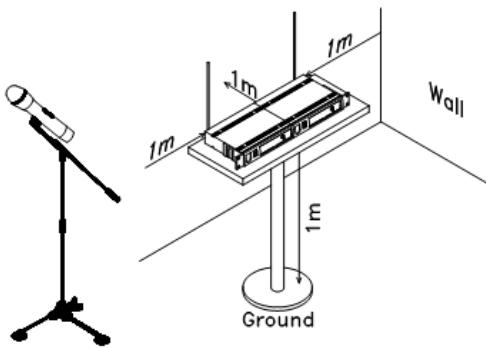

Conseils pour obtenir la meilleure performance

• L'antenne du récepteur doit toujours être en vue du microphone.
• Le récepteur et le transmetteur doivent être placés le plus près possible l'un de l'autre.
• Ne pas placer le récepteur à proximité de surfaces métalliques et d'autres obstacles.
• Surveillez la tension des piles et remplacez-les dès que le voyant s'allume.
• Si vous superposez plusieurs récepteurs ou si vous les installez dans un rack, veillez à ce que les antennes ne se croisent ni se touchent.
• Faites un test de marche avant la présentation. Si vous trouvez des zones non couvertes, corrigez l'emplacement du récepteur. Si le phénomène persiste, marquez ces zones et évitez-les pendant la présentation.
• Pour un bon fonctionnement, ne placez pas le récepteur à proximité de sources de perturbations. Placez le récepteur à un mètre du sol et de toute source de perturbations. Veillez à laisser libre la place autour des antennes sur une distance de un mètre.

DIAGNOSTIC DE DEFAILLANCE

Problème	Etat duvoyant	Solution
Pas de son	Levoyant rouge sur le transmetteur ne clignote pas	Poussez l'interrupteur M/A sur le microphone sur ON. Assurez-vous que les piles ont été inséréescorrectement en respectant la bonne polarité (+/-). Si les piles sont correctement places, remplacez-les par des neues.
	Levoyant rouge sur le récep-teur est étéint	Vérifiiesz si l'adaptateur secteur est correctement branché sur la fiche DC et la prise secteur. Assurez-vous que la prise secteur fournit la bonne tension.
	Les indicateurs de signal A/B sur le récepteur sont allumés	Augmentez le volume sur le récepteur. Vérifiiesz les connexions de sortie du récepteur vers l'équipement externe.
	Les indicateurs de signal A/B sur le récepteur sont étéints. Les voyants de tension sur le récepteur et le microphone sont allumés.	Assurez-vous que le récepteur et le transmetteur sont régliés sur la même fréquence.
		Rapprochez le transmetteur du récepteur
Le seul de distorsion augmente progressive-ment	Les indicateurs de signal A/B sur le récepteur et le voyant de faible pile sur le transmet-tein sont allumés	Remplacez les piles du microphone
Présence de bruits para-sites et autres interférences	Les indicateurs de signal A/B sont allumés	Identifiez des sources potentielles d'interférences (autres sources HF) et éteignez, déplacez ou utilisez un système sans fil qui travaille sur une fréquence différente.
Pertes de son tempo-raires lorsque le transmetteur se déplace dans la zone de présen-tation	Les indicateurs de signal A/B sur le récepteur sont étéints pendant la perte du son	Repositionnez le récepteur et effectuez un nouveau test de marche. Si les pertes de son persistent, mar-quez les zones non couvertes et évitez-les pendant la presentation.

Fréquence HF porteuse 863.2MHz & 864.8MHz Puissance RF max. 8.93dBm Portée... typique 30m Bande passante audio 40-15000Hz ±3dB THD. < 0,5%

Characteristiques techniques du recepteur

Alimentation. 5.0V = 1.0A, nom. par l'adaptateur secteur fourni. Rapport signal/bruit. >80dB. Limite de rejection du canal adjacent. >80dB. Réjection d'image fantôme. >80dB. Sensibilité de réception. >5dBu.

Characteristiques techniques du microphone

Alimentation 2 piles 1.5V = AA Type de modulation : F3E

Modèle. QD-050100

Tension d'entrée 100-240~

Fréquence CA d'entrée 50/60 Hz

Output voltage / Tension de sortie 5.0 V

Courant de sortie 1.0 A

Output power / Puissance de sortie 5.0 W

Efficacité active moyenne 80.59%

Efficacité à 10% de charge : 71.55%

Consommation électrique à vide : 0.09 W

EN IEC 62368-1 : 2020 + A11 : 2020

EN 62479 : 2010

EN 50663 : 2017

ETSI EN 301 489-1 V2.2.3 : 2019-11

ETSI EN 301 489-9 V2.1.1 : 2019-04

EN 55032 : 2015 + A1 : 2020

EN 55035 : 2017 + A11 : 2020

EN IEC 61000-3-2 : 2019

EN 61000-3-3 : 2013 + A1 : 2019

ETSI EN 300 422-3 V2.1.1 : 2017-02

IEC 62133-2 : 2017

IEC 62321-3-1 : 2013

IEC 62321-4:2013+AMD1:2017

IEC 62321-5 : 2013

IEC 62321-6 : 2015

IEC 62321-7-1 : 2015

IEC 62321-7-2 : 2017

IEC 62321-8:2017

Déclaration UE de conformité

Nos,

LOTRONIC SA

Rue F. Englert 17 Bte 2

1480 TUBE

Belgique

+32.2.390.91.91

Certifions et déclarons sous notre seule responsabilité que les produits suivants :

Marque:

PARTY

Désignation commerciale:

Auxquels se réfère cette déclaration sont conformes aux exigences essentielles et aux autres dispositions pertinentes aux directives RED 2014/53/EU, RoHS 2011/65/EU et la directive déléguée (UE) N° 2015/863

Les produits sont en conformité avec les normes et/ou autres documents normatifs suivants :

ETSI EN 301 489-9 V2.1.1 : 2019-04

EN 55032 : 2015 + A1 : 2020

EN 55035 : 2017 + A11 : 2020

EN IEC 61000-3-2 : 2019

EN 61000-3-3 : 2013 + A1 : 2019

ETSI EN 300 422-3 V2.1.1 : 2017-02

IEC 62133-2:2017

IEC 62321-3-1:2013

IEC 62321-4:2013+AMD1:2017

IEC 62321-5 : 2013

IEC 62321-6:2015

IEC 62321-7-1:2015

IEC 62321-7-2:2017

IEC 62321-8 : 2017

Fait à Tubize (Belgique), le 14/08/2024

M. De Sousa

Responsable Qualité

LOTRONIC SA

Zoning lubize II

Rue Française Engler 17 W2

1480 Tubize-Belgique

T. [phone] - [e-mail]

TVA: BE0887125178

PARTY-200UHF-MKII-2

Download the manual in other languages Téléchargez le manuel dans les autres langues Deutsche Anleitung von unserer Website herunterladen Nederlandse handleiding van onze website downloaden Descargue el manual en español desde nuestro sitio web Scarica il manuale in italiano dal nostro sito Prenesite slovenski priročnik s naše spletne strani Baixe o manual em português em nosso site Descărcați manualul în limba română de pe site-ul nostru Ladda ner manualen från vår hemsida Pobierz instrukcję w języku polskim z naszej strony internetowej İndirin Türkçe olarak web sitemizden

CEUKCA

Cet appareil, ses accessoires, piles et cordons se recyclent

A DEPOSER

EN MAGASIN

A DEPOSER

EN DECHETERIE

Points de collecte sur www.quefairedemesdechets.fr

Privilégiez la réparation ou le don de votre appareil!
