MANUALE UTENTE PARTY-200UHF PARTY LIGHT&SOUND

IT - Manuale di istruzioni - p. 18 SI - Navodila za uporabo s. 21

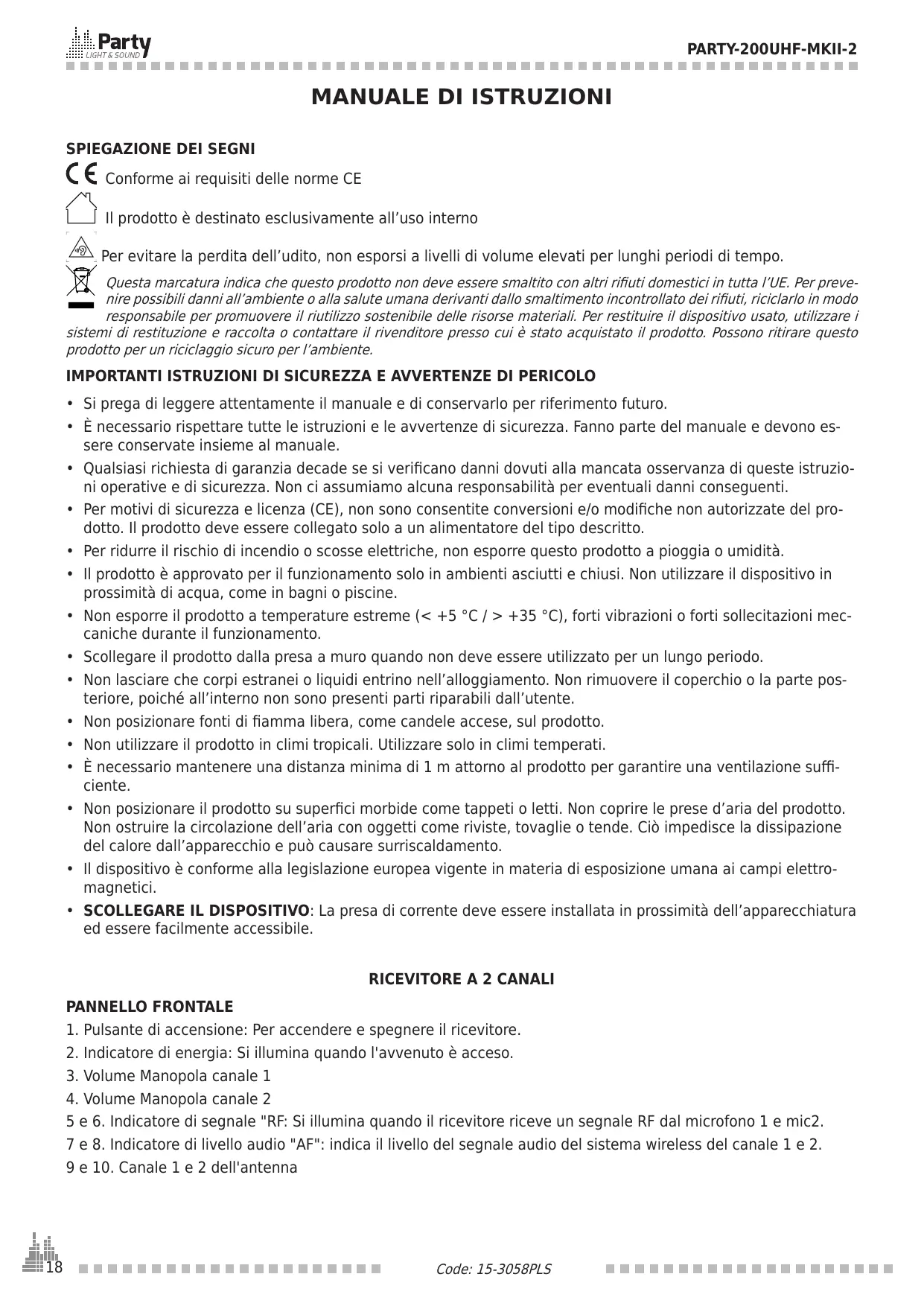

Party PARTY-200UHF-MKII-2

MANUALE DI ISTRUZIONI SPIEGAZIONE DEI SEGNI C € Conforme ai requisiti delle norme CE CO Il prodotto à destinato esclusivamente all'uso interno

À Per evitare la perdita dell'udito, non esporsi a livelli di volume elevati per lunghi periodi di tempo.

Questa marcatura indica che questo prodotto non deve essere smaltito con altri rifiuti domestici in tutta l'UE. Per preve- == re possibili danni all'ambiente o alla salute umana derivanti dallo smaltimento incontrollato dei rifiuti, riciclarlo in modo

responsabile per promuovere il riutilizzo sostenibile delle risorse materiali. Per restituire il dispositivo usato, utilizzare i sistemi di restituzione e raccolta o contattare il rivenditore presso cui à stato acquistato il prodotto. Possono ritirare questo prodotto per un riciclaggio sicuro per l'ambiente.

IMPORTANTI ISTRUZIONI DI SICUREZZA E AVVERTENZE DI PERICOLO

+ Si prega di leggere attentamente il manuale e di conservarlo per riferimento futuro.

+ E necessario rispettare tutte le istruzioni e le avvertenze di sicurezza. Fanno parte del manuale e devono es- sere conservate insieme al manuale.

+ Qualsiasi richiesta di garanzia decade se si verificano danni dovuti alla mancata osservanza di queste istruzio- ni operative e di sicurezza. Non ci assumiamo alcuna responsabilità per eventuali danni conseguenti.

+ Per motivi di sicurezza e licenza (CE), non sono consentite conversioni e/o modifiche non autorizzate del pro- dotto. Il prodotto deve essere collegato solo a un alimentatore del tipo descritto.

*_Per ridurre il rischio di incendio o scosse elettriche, non esporre questo prodotto a pioggia o umidità. +_Il prodotto è approvato per il funzionamento solo in ambienti asciutti e chiusi. Non utilizzare il dispositivo in prossimità di acqua, come in bagni o piscine.

+ Non esporre il prodotto a temperature estreme (< +5 °C / > +35 °C), forti vibrazioni o forti sollecitazioni mec- caniche durante il funzionamento.

+ Scollegare il prodotto dalla presa a muro quando non deve essere utilizzato per un lungo periodo.

+ Non lasciare che corpi estranei o liquidi entrino nell’alloggiamento. Non rimuovere il coperchio o la parte pos- teriore, poiché all'interno non sono presenti parti riparabili dall'utente.

+ Non posizionare fonti di flamma libera, come candele accese, sul prodotto. + Non utilizzare il prodotto in climi tropicali. Utilizzare solo in climi temperati.

+ Enecessario mantenere una distanza minima di 1 m attorno al prodotto per garantire una ventilazione suffi- ciente.

+ Non posizionare il prodotto su superfici morbide come tappeti o letti. Non coprire le prese d'aria del prodotto. Non ostruire la circolazione dell'aria con oggetti come riviste, tovaglie o tende. Ciù impedisce la dissipazione del calore dall'apparecchio e pud causare surriscaldamento.

+_Il dispositivo à conforme alla legislazione europea vigente in materia di esposizione umana ai campi elettro- magnetici.

+ SCOLLEGARE IL DISPOSITIVO: La presa di corrente deve essere installata in prossimità dell'apparecchiatura ed essere facilmente accessibile.

RICEVITORE A 2 CANALI PANNELLO FRONTALE

1. Pulsante di accensione: Per accendere e spegnere il ricevitore.

2. Indicatore di energia: Si illumina quando l'avvenuto è acceso.

3. Volume Manopola canale 1

4. Volume Manopola canale 2

5 e 6. Indicatore di segnale "RF: Si illumina quando il ricevitore riceve un segnale RF dal microfono 1 e mic2. 7e 8. Indicatore di livello audio "AF": indica il livello del segnale audio del sistema wireless del canale 1 e 2. 9 e 10. Canale 1 e 2 dell'antenna

Code: 15-3058PLS ITALIANO PANNELLO POSTERIORE 11. Jack di alimentazione 5Vdc: collegare l'adattatore CA / CC al ricevitore

12. Jack di uscita audio 6,35 mm: collegare il cavo audio da questo jack alla porta di ingresso dell'amplificatore, del mixer.

13. Jack di uscita bilanciato XLR: collegare il cavo audio da questo jack alla porta di ingresso dell'amplificatore, del mixer.

CARATTERISTICHE DEL TRASMETTITORE DEL MICROFONO

1. griglia: Protegge la cartuccia e aiuta a ridurre i suoni del respiro e il rumore del vento.

2. Indicatore di alimentazione / batteria: Si illumina costantemente quando il microfono è acceso. Lampeggia quando è necessario sostituire le batterie

3. Interruttore ON / MUTE / OFF INSTALLAZIONE DELLA BATTERIA DEL TRASMETTITORE Ruota la parte inferiore del corpo del microfono per aprire il vano batteria. Inserire 2 batterie AA nel vano batte- rie con la polarità corretta. Chiudi il coperchio della batteria.

RACCOMANDAZIONI PER LE BATTERIE Questo simbolo indica che le batterie usate non devono essere smaltite insieme ai rifiuti domestici, ma devono essere T smaltite correttamente in conformità con le normative locali.

ATTENZIONE : Le batterie non devono essere esposte à calore eccessivo come luce solare, fuoco o simili. AVVERTIMENTO : Quando non si utilizzano le batterie interne, rimuoverle per evitare danni causati dalla perdita di batterie o dalla corrosione.

Non gettare le batterie con j rifiuti domestici generici. Smaltire correttamente in conformità con le normative locali.

COLLEGAMENTO DEL SISTEMA

1. Collegamento all'alimentazione del ricevitore: collegare il connettore CC dell'adattatore CA / CC in dotazione alla presa di ingresso CC sul ricevitore. Collegare il connettore CA à una presa di corrente appropriata. 2. Antenna: mantenere la posizione dell'antenna ad un angolo di 90 °.

3. Connessione audio: collegare l'uscita corrispondente del ricevitore tramite un cavo Jack da 6,35 mm all'in- gresso di un amplificatore di potenza, mixer, ecc.

SUGGERIMENTI PER RAGGIUNGERE LE MASSIME PRESTAZION - Assicurati di poter sempre vedere l'antenna del ricevitore dalla 1# posizione del trasmettitore. + Mantenere la distanza dal trasmettitore all'antenna del ricevitore il più breve possibile. 18 + Evitare di posizionare le antenne del ricevitore vicino a superfici metalliche e ostruzioni.

+ Monitora la carica della batteria e sostituisci la batteria non appe- na si accende la luce rossa.

+ Se si impilano o si montano i ricevitori in un sistema multiplo, evitare che le antenne tocchino o si incrocino. Ground

+ Esegui un percorso completo prima della performance o della presentazione. Se vengono trovati punti morti, regolare la posizione del ricevitore. Se rimangono punti morti, contrassegnali ed evitali durante l'esecuzione.

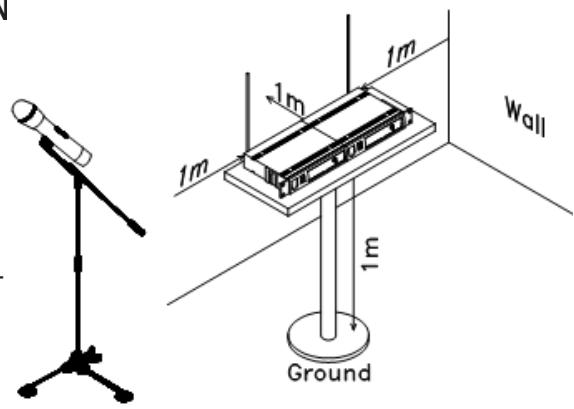

+ Per un buon funzionamento, non posizionare il ricevitore vicino a fonti di interferenza. Posiziona il ricevitore a 1m di distanza da terra e lascia almeno 1 m di spazio libero attorno al ricevitore.

Stato dell'indicatore

L'indicatore rosso del trasmetti- tore non lampeggia

Far scorrere l'interruttore POWER ON / OFF del trasmettitore su ON. Assicurarsi che le batterie siano inserite correttamente con la polarità corretta (+/-). Se le batterie sono inserite cor- rettamente, sostituirle con delle nuove.

L'indicatore POWER rosso sul rice-

vitore à OFF Controllare se l'adattatore di rete à collegato correttamente alla presa di corrente e alla presa CC. Assicurarsi che la presa di corrente fornisca la tensione corretta

Gli indicatori di segnale À / B sul ricevitore sono accesi

Aumentare il volume sul ricevitore. Controllare le connessioni di uscita dal ricevitore all'appa- recchiatura esterna

Gli indicatori di segnale À / B sul ricevitore sono spenti. Gli indica- tori POWER sul trasmettitore e sul ricevitore sono accesi

Assicurarsi che le frequenze del ricevitore e del trasmettitore corrispondano.

Avvicinare il trasmettitore al ricevitore

Il livello di distorsione aumenta gradualmente

Gli indicatori di segnale À / B sul ricevitore e l'indicatore LOW BAT- TERY sul trasmettitore sono accesi

Sostituire la batteria del trasmettitore

Sono presenti raffiche di rumore o altri segnali radio udibili

Gli indicatori di segnale À / B sono accesi

Identificare potenziali fonti di interferenza (altre fonti RF) e spegnere, rimuovere o utiliz- zare un sistema wireless che funziona su una frequenza diversa

Perdita momentanea del suono mentre il trasmet- titore viene spostato nell'area di esecuzione

Gli indicatori di segnale À / B sul ricevitore sono spenti quando l'audio à perso

Riposizionare il ricevitore ed eseguire nuova- mente il test di walk-through. Se i dropout audio persistono, contrassegna i punti "morti" e avidi durante la performance

SPECIFICHE DI SISTEMA Intervallo di frequenza portante

Massima emissione RF.. Campo operativo

Risposta in frequenza audio .

THD SPECIFICHE DEL RICEVITORE Ingresso alimentazione . Rapporto segnale / rumore Rifiuto bordo dopo canal

Rifiuto di immagine e spuria.

Sensibilità di ricezione …

SPECIFICHE DEL MICROFONO Requisiti di alimentazione .

Tipo di modulazione …

.RF 863,2 MHz e 864,8 MHz ns 8.93dBm 30m tipico .40-15.000 Hz + 3dB <0,5%

1.0A tramite adattatore di rete in dotazione

alte semnale radio sonore
