COLLEGAMENTO DEL SISTEMA

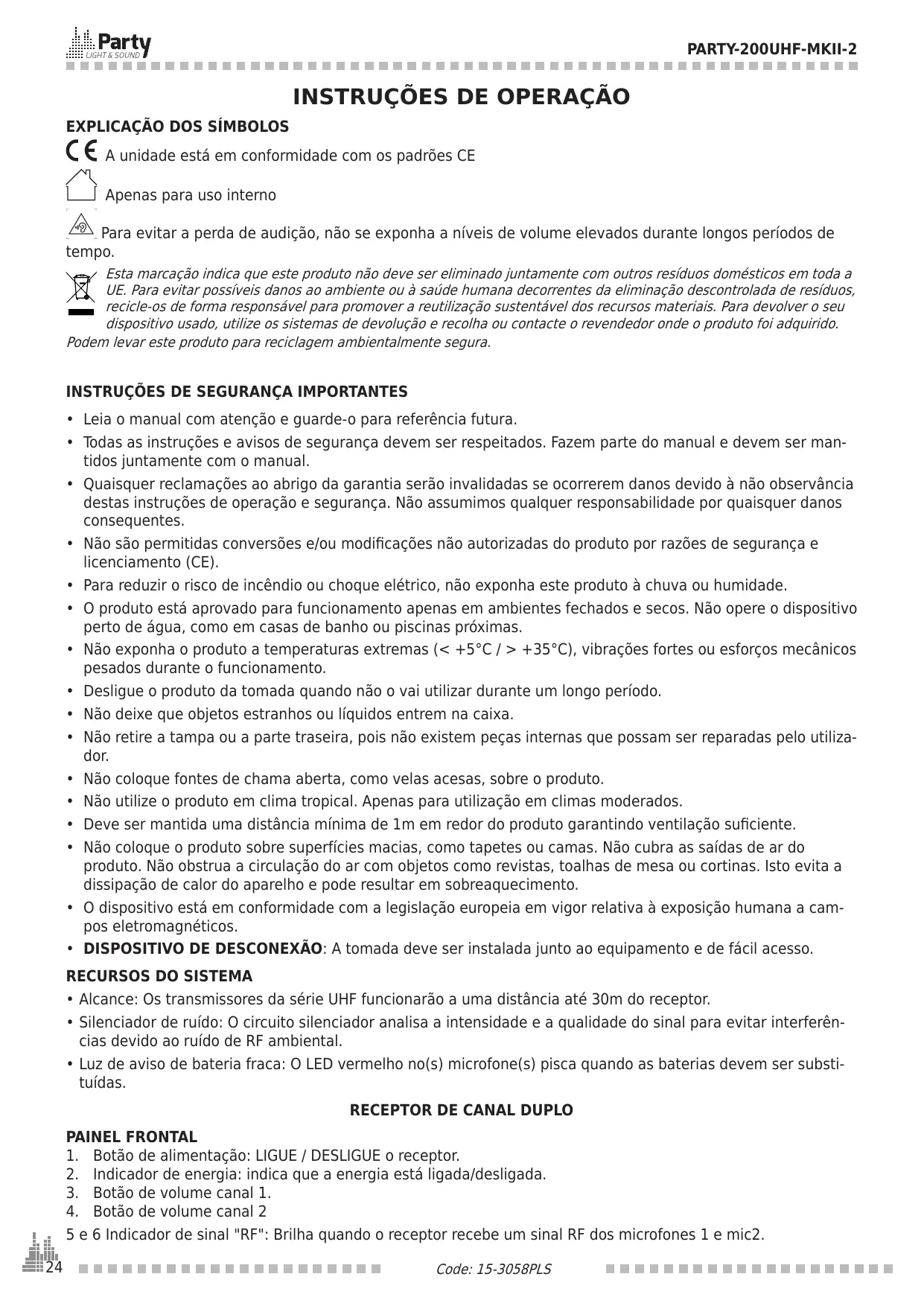

INSTRUÇÉS DE OPERação

EXPLICAZão DOS SÍMBOLOS

C E A unidade está em conformidade com os padrões CE

Apenas para uso interno

Para fazer a perda de audição, não se exponha a vezes de volume elevados durante longos periodos de tempo.

Esta markacao indica que este produits nao deve ser eliminado juntamente com outros residuos domesticos em toda a UE. Para evitar possiveis danos ao ambiente ou a saude humana decorrentes da eliminacao discontrolada de residuos, recicle-os de forma responsavel para promover a reutilizacao sustentavel dos recursos materiais. Para devolver o seu dispositovo uso, utilize os sistemas de devolucao e recolha ou contacte o revendedor onde o produits foi adquirido.

Podem levar este produit para reciclagem ambientalmente segura.

INSTRUÇÉS DE SEGURANÇA IMPORTANTES

• Leia o manual com atençao e guarde-o para referencia futura.
• Todas as instruções e avisos de segurarça devem ser respeitados. Fazem parte do manual e devem ser mantidos jintamente com o manual.
• Quaisquer reclamações ao abrigo da garantia serão invalidadas se ocorrorem danos devido à não observança dasisas instruções de operação e segurar. Não assumimos qualquer responsabilité por quando quer danos consequentes.
• Não são permitidas conversões e/ou modifies não autorizadas do produits por razões de segurar e licenciamento (CE).
• Para reduzir o risco de incendio ouCHOque eltrico, ao exponha este produto a chuva ou humidade.
• O produits está aprovado para funciona en ambientes fechados e secos. Não opere o disposito perto de água, como em casas de banho ou piscinas proxies.
• Não exponha o produits a temperatas extremas (< +5°C / > +35°C), vibrações fortes ou esforços mecânicos pesados durante o functiәnamento.
• Desligue o produits da tomada quando não o vais utiliser durante um longo perfeito.
• Não deixe que objetivos estranhos ou liquidos entrem na caixa.
• Não retire a tampa ou a parte traseira, porque não existem peças internas que possam ser reparadas pelo uso.
• Não coloque fontes de chama aberta, como velas acases, sobre o produits.
• Não utilize o produto em clima tropical. Apenas para utilizesem climas moderados.
• Deve ser mantida uma distência minima de 1m em redor do produto garantindo ventilação suficiente.
• Não coloque o produto sobre superfícies macías, como tapetes ou camas. Não cubra as saís de ar do produits. Não obstrua a circulação do ar com objetos como revistas, toalhas de mesa ou cortinas. Isto evita a dissipação de calor do aparecido e pode resultar em sobreaquecimento.
• O dispositoivo está em conformidade com a leiislação europeia em vigor relativa à exposicao humana a Campos eletromagnéticos.
  DISPOSITIVO DE DESCONEXÁO: A tomada deve ser instalada jinto ao equipamento e de fácil acesso.

RECURSOS DO SISTEMA

• Alcance: Os transmissores da série UHF funciona a uma distência até 30m do receptor.
• Silenciador de ruido: O circuito silenciadoranalisa a intensidade e a qualidade do sinal para evitar interferencias devidao ao ruido de RF ambiental.
• Luz de avis de bateria refraca: O LED vermelho no(s) microfone(s) pesca quando as baterias devem ser substituidas.

RECEPTOR DE CANAL DUPLO

PAINEL FRONTAL

1. Botão de alimentação: LIGUE / DESLIGUE o receptor.
2. Indicador de energia: indica que a energia está ligada/desligada.
3. Botão de volume canal 1.
4. Botão de volume canal 2
   5 e 6 Indicador de sinal "RF": Brilha quando o receptor receiveb um sinal RF dos microfones 1 e mic2.

7 e 8 Indicador de;nvel de audio "AF":Indica o;nvel do sinal de audio do sistemasem fios dos canais 1e 2. 9 e 10.Antena canais 1e 2

PAINEL TRASEIRO

1. Conector de alimentacao de 5Vcc: Ligue o adaptor AC/DC ao receptor
2. Conector de saída de录音 de 6,35 mm: Ligue o cabo de录音 deste conector à porta de entrada do amplíficator e do misturador.
3. Conector de saída balanceada XLR: Ligue o cabo de audio deste conector à porta de entrada do amplíficator, misturador.

CHARACTERISTICAS DO TRANSMISSOR DE MICROFONE

1. Grelha: Protege o cartucho e ajuda a reduzir os sons da respiracao e do vento.
2. Indicador de energia e bateria refraca: Constantemente aceso quando o microfone está ligado e as baterias estao carregadas. Pisca quando as baterias estao fracas e precisam de ser substituidas.
3. Interruptor ON/MUTE/OFF: Liga ou desliga o microfone.

INSTALAÇÃO DA BATERIA DO TRANSMISSOR

Rode a parte inferior do corpo do microfone para Abrir o compartmento da bateria. Insira 2 pilhas AA com a polaridade correta. Fecha a tampa da bateria.

RECOMENDACOs PARA BATERIAS

Este sibolo indica que as baterias usadas nao devem ser descartadas com o lixo domestico, mas sim depositadas em pontos de coleta分开ados para reciclagem.

ATENÇA: Perigo de explosão se a bateria for colocada incorretamente. Substitua apenas pelo mesmo tipo ou equivalente.

Mantenha as pilhas novas e velhas fora do alcance das crianças.

Se o compartmento da bateria nao fechar corretamente, pare de usar o produits e mantenha-o fora do alcance das crianças.

AVISO: Não engula a bateria. Perigo de queimaduras químicas.

Se o compartmento da bateria nao fechar corretamente, pare de'utilizar o produits e mantenha-o fora do alcance das crianças. Se tiver duidas se as pilhas foram engolidas ou introduzidas em qualquer sua parte do corpo, contacte imeditamente um medico.

LIGACAO DO SISTEMA

1. Ligação de alimentação do receptor: Ligue o connector DC do adaptor AC/DC fornecido à.tomada de entrada DC do receptor. Ligue o connector CA a uma tomada eletrica apropriadna.
2. Antenas: Mantenha a posicao das antenas num angulo de 90^
3. Ligação de audio: Ligue a saída correspondente do receptor atraves de um cabo Jack de 6,35 mm à entrada de um amplíficator de potência, misturador, etc.

DICAS PARA ATINGIR O MAXIMO DESEMPENHO

• Certifique-se de que consuegue sempre ver a antenna do receptor a partir da posicao do transmissor.
• Mantenha a distança entre o transmissor e a antenna do receptor o mais curta possível.
• Evite colocar a antenna do recetor perto de superficies metalicas e obstruções.
• Monitorize a entrega da bateria e substitua-a assim que a luz vermelha se acender.
• Se empilhar ou montar recetores em rack numSYSTEMAMULTIPLO, não permita que as antenas se toquem ou se cruzem.
• Faça um passio antes da apareção ou apareção. Se foram encontrados pontos mortos,NJuste a localização do receptor. Se permanecem pontos mortos, marque-os e evite-os durante a execuição.

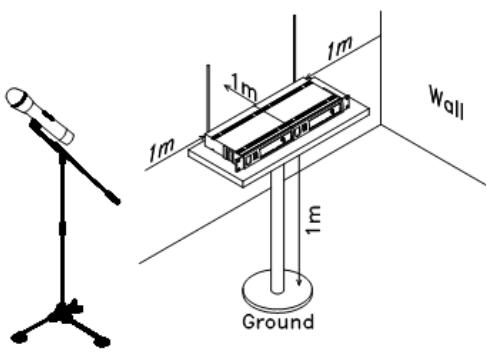

• Para um bom funciona, não colque o receptor perto de fontes de interferência. Coloque o receptor a 1m de distância do solo eaxe os menos 1m de espoço livre à volta do receptor.

SOLUTION DE PROBLEMAS

Problema	Estado do indicator	Solução
Sem som	O indicator vermelho do transmissor não pesca	Deslize o botão POWER ON/OFF do transmissor para ON. Certifique-se de que as pilhas está corretoamento insederas com a polaridade correta (+/-). Se as pilhas estiverem insederas corretoamente, substitua-as por novas.
	O indicator POWER vermelho no receptor está DESLIGADO	Verifique se o adaptor de rede está ligado correto-mente à tomada eletrica e à tomada de corrente contú-nia. Certifique-se de que a tomada eletrica fornece a voltagem adequada
	Osindicadores de sinal A/B no receptor está a brilhar	Aumente o volume no receptor. Verifique as ligações de saída do receptor para o equipamento externo
	Osindicadores de sinal A/B no receptor está desligados. Osindicadores POWER no transmissor e no receptor está a brilhar	Certifique-se de que as Frequências do recetor e do transmissor correspondem.
		Aproxime o transmissor do receptor
O nível de distorcea,aumenta gradual-mente	Osindicadores de sinal A/B no receptor e o indicator LOW BATTERY no transmissor está aceses	Substitua a bateria do transmissor
Explosões de ruído ou outros sinais de rádio audíveis estápresentes	Osindicadores de sinal A/B está ligados	Identifique possíveis fontes de interferência (outras fontes de RF) e desl figure, remove ou utilize umsystema sem fios que opere a uma frequênciaDIFFERente
Perda momentânea de som à medida que o transmissor émovido pela area de atuação	Osindicadores de sinal A/B no receptor está desligados quando o som é perdido	Reposicao o receptor e realize novamente o teste de passagem. Se as falhas de录音 persistirem, marque os pontos "mortos" e evite-os durante apresenceçao

ESPECIFICACOES DO SISTEMA

Gama de frequência da portadora RF 863,2 MHz e 864,8 MHz

Resposta de frequência录音 40-15.000 Hz ±3dB

DTH .<0,5%

ESPECIFICACOES DO RECEPTOR

Potência de entrada 5,0V=1,0A atraves do adaptor de rede fornecido

Relacao sinal/ruido . >80dB

Limpite antes rejeicao de canal >80dB

Imagem e rejeicao espuria .>80dB

Sensibilitadede recepcao . >5dBu

ESPECIFICACOES DO MICROFONE

Requisitos de energia 2 pilhas AA de 1,5 V=

Modulation ... .. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
