BEDIENUNGSANLEITUNG PARTY-200UHF PARTY LIGHT&SOUND

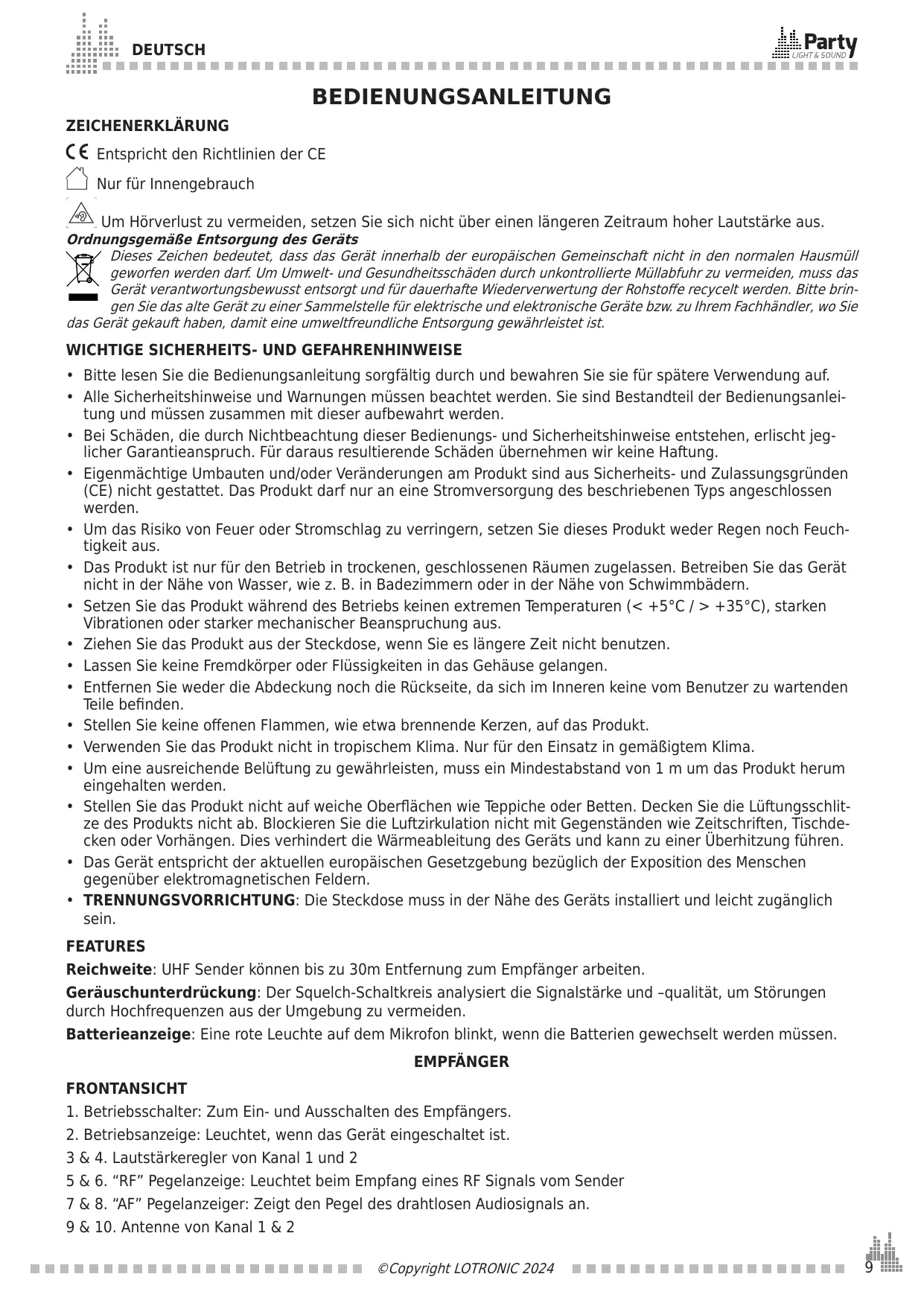

DE - Bedienungsanleitung - S. 9

BEDIENUNGSPANLEITUNG

ZEICHENERKLÄRUNG

C ∈ Entspricht den Richtlinien der CE

Nur für Innengebrauch

Um Hörverlust zu vermeiden, setzen Sie sich nicht über einen längeren Zeitraum hoher Lautstärke aus. Ordnungsgemäß Entsorgung des Geräts

Dieses Zeichen bedeutet, dass das Gerät innerhalb der europäischen Gemeinschaft nicht in den normalen Hausmüll geworfen werden darf. Um Umwelt- und Gesundheitsschäden durch unkontrollierte Müllabfuhr zu vermeiden, muss das Gerät verantwortungsbewusst entsorgt und für dauerhafte Wiederverwertung der Rohstoffe recycliert werden.itte bringen Sie das alte Gerät zu einer Sammelstelle fur elektrische und elektronische Geräte bzw. zu Ihr dem Fachhändler, wo Sie das Gerät gekauft haben, damit eine umweltfreundliche Entsorgung gewährleistet ist.

WICHTIGE SICHERHEITS- UND GEFAHRENHINWEISE

-itte lesen Sie die Bedienungsanleitung sorgfaltig durch und bewahren Sie sie fur spate Verwendung auf.
- Alle Sicherheitshinweise und Warnungen müssen beachtet werden. Sie sind Bestandteil der Bedienungsanleitung und müssen zusammen mit dieser aufbewahrt werden.
- Bei Schäden, die durch Nichtbeachtung dieser Bedienungs- und Sicherheitshinweise entstehen, erlischt jederlicher Garantieanspruch. Für darauf resultierende Schäden übernehmen wir keine Haftung.
- Eigenmächtige Umbauten und/oder Veränderungen am Produkt sind aus Sicherheits- und Zulassungsgründen (CE) nicht gestattet. Das Produkt darf nur an eine Stromversorgung des beschriebenen Typs angeschlossen werden.
- Um das Risiko von Feuer oder Stromschlag zu verringern, setzen Sie diese Produkt nach Regen noch Feuchigkeit aus.
- Das Produkt ist nur für den Betrieb in trockenen, geschlossenen Räumen zugelassen. Betreiben Sie das Gerät nicht in der Höhe von Wasser, wie z. B. in Badezimmern oder in der Höhe von Schwimmbädern.
- Setzen Sie das Produkt während des Betriebs keinen extremen Temperaturen (< +5^ / > +35^) , starken Vibrationen oder starker mechanischer Beanspruchung aus.
- Ziehen Sie das Produkt aus der Steckdose, wenn Sie längerere Zeit nicht benutzen.
- Lassen Sie keine Fremdkörper oder Flüssigkeiten in das Gehäuse gelangen.
- Entfernen Sie weder die Abdeckung noch die Rückseite, da sich im Inneren keine vom Benutzer zu wartenden Teile befinden.
- Stellen Sie keine offenen Flammen, wie etwa brennende Kerzen, auf das Produkt.
- Verwenden Sie das Produkt nicht in tropischem Klima. Nur für den Einsatz in gemäßigtem Klima.
- Um eine ausreichende Belüftung zu gewährleisten, muss ein Mindestabstand von 1 m um das Produkt herum eingehalten werden.
- Stellen Sie das Produkt nicht auf weiche Oberflächen wie Teppiche oder Betten. Decken Sie die Lufthungsschlitze des Produkts nicht ab. Blockieren Sie die Luftzirkulation nicht mit Gegenständen wie Zeitschriften, Tischdecken oder Vorhängen. Dies verhindert die Wärmeableitung des Geräts und kann zu einer Überhitzung führen.
- Das Gerät entspricht der aktuellen europäischen Gesetzgebung bezüglich der Exposition des Menschen gegenüber elektromagnetischen Feldern.
- TRENNUNGSVORRICHTUNG: Die Steckdose muss in der Höhe des Geräts installiert und leicht zugänglich sein.

FEATURES

Reichweite: UHF Sender konnen bis zu 30m Entfernung zum Empfänger arbeiten.

Gerauschunterrückung: Der Squelch-Schaltkreis analysiert die Signalstarke und -qualität, um Störungen durch Hochfrequenzen aus der Umgebung zu vermeiden.

Batterianzeige: Eine rote Leuche auf dem Mikrofon blinkt, wenn die Batterien gewechselt werden müssen.

EMPFÄNGER

FRONTANSICHT

1. Betriebsschalter: Zum Ein- und Ausschalten des Empfängers.
2. Betriebsanzeige: Leuchtet, wenn das Gerät eingeschaltet ist.
   3 & 4. Lautstärkeregler von Kanal 1 und 2
   5 & 6. "RF" Pegelanzeige: Leuchtet beim Empfang eines RF Signals vom Sender
   7 & 8. "AF" Pegelanzeiger: Zeigt den Pegel des drahtlosen Audiosignals an.
   9 & 10. Antenne von Kanal 1 & 2

RÜCKANSICHT

1. DC Eingangsbuchse: Zum Anschluss des DC Steckers vom Netzteil an den Empfänger.
2. 6.35mm Klinkenausgangsverbinder: Audiokabel von dieser Buchse an den Eingang eines Verständerkers, Mischpults u.ä. anschließen.
3. Symmetrischer XLR Ausgang: Audiokabel von dieser Buchse an den Eingang eines Verständerkers, Mischpults u.ä. anschließen.

MIKROFONSDER

1. Gitter: Schützt die Kapsel und reduziert Atem- und Windgeräusche.
2. Batterieanzeige: Die Anzeige leuchtet, wenn die Batterien ersetzt werden müssen.
3. Ein/Aus Schalter

EINSETZEN DER BATTERIEN INS MIKROFON

Drehen Sie den unteren Teil des Mikrofongehäuses, um das Batteriefach zu öffnen. Zwei AA Batterien polungsrichtig ins Fach legen und wieder zudrehen.

HINWEISE FÜR BATTERIEN IN DER FERNBEDIERUNG

Dieses Symbol weist darauf fin, dass verbrauchte Batterien nicht in den Hausmull gehoren, sondern gemäß den örtlichen Bestimmungen ordnungsgemäß entsorgt werden müssen. Batterien dürfen nicht übermaßiger Hitze wie Sonnenschein, Feuer oder ähnlichem ausgesetzt werden. Wenn Sie das Gerät eine Zeitlang nicht benutzen, entfern den Sie die Batterien, um Schäden durch Auslaufen der Batterie oder Korrosion zu vermeiden.

ACHTUNG

Bei falsch eingesetzter Batterie besteht Explosionsgefahr. Batterie nur durch eine gleichwertige ersetzen.

Alte und neue Batterie von Kindern fernhalten. Wenn das Batteriefach nicht richtig schließt,arf das Gerät nicht mehr benutzt und muss außerhalb der Reichweite von Kindern aufbewahrt werden.

Schlucken Sie die Batterien nicht. Verzungsgehr. Wenn Sie nicht sicher sind, ob die Batterien verschlukt oder in einen anderen Körperteil eingeführt wurden, wenden Sie sich sofort an einen Arzt.

ANSCHLUSS DER ANLAGE

1. Anschluss der Stromversorgung: Den DC Stecker des Netzteils in die DC Buchse auf der Rückseite des Empfängers stecken. Den AC Stecker in eine geeignete Netzsteckdose stecken.
2. Antenne: Die Antennen in einem Winkel von 90^ ausrichten.
3. Audioverbindung: Den entsprechenden Ausgang des Empfängers über ein 6,35mm Klinkenkabel an den Eingang eines Verständerkers, Mischpult o.ä. anschließen.

OPTIMIERUNG DES EMPFANGS

• Das Mikrofon muss immer in Sichteweite von den Empfangsantennen sein.
• Den Abstand zwischen Sender und Empfänger so kurz wie möglich halten.
• Die Empfangsantennen nicht in der Höhe von Metallflächen und Hindernissen platzieren.
• Batteriespannung überwachen und Batterien auswechseln sobald die Anzeige leuchtet.
• Wenn mehrere Empfänger gestapelt oder in ein Geräterack eingebaut werden, * dürfen sich die Antennen weder berühren noch kreuzen.
• Vor dem Einsatz der Anlage einen Gehtest im Betriebsbereich durchführren, um „tote“ Punkte zu identifizieren. Falls tote Punkte gefunden werden, den Standort des Empfängers wechseln. Wenn die toten Punkte weiterhin bestehen, markieren sie diese und vermeiden Sie sie während der Vorbührung.

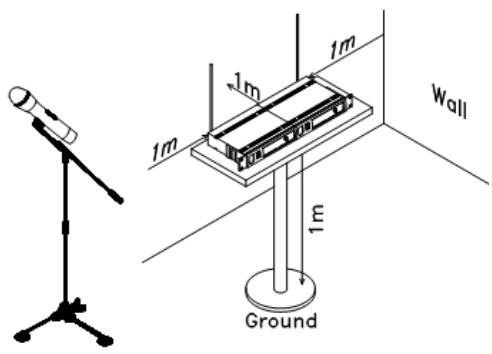

• Den Empfänger in 1m Enternung vom Boden aufstellen und mindestens 1m Freiraum um den Empfänger halten.

FEHLERDIAGNOSE

Problem	Anzeige	Lösung
Kein Ton	Rote Anzeige auf dem Sender blinkt nicht	Den Ein/Aus Schalter des Mikrofons auf ON stellen. Prüfen, ob die Batterien polungsrichtig eingelegt sind. Wenn die Batterien richtig eingesetzt sind, Batterien durch neue ersetzen.
	Rote Betriebsanzeige auf dem Empfänger ist aus	Prüfen, ob das Netzteil richtig an den Netzstecker und den DC Eingang angeschlossen wurde. Prüfen, ob die Netzsteckdose die richtige Spannung liefert.
	Die Signalanzeigen A/B auf dem Empfänger leuchten	Lautstärke auf dem Empfänger erhöhen. Aus-gangsverbindungen vom Empfänger zu Fremd-geräten prüfen.
	Die Signalanzeigen A/B auf dem Empfänger sind aus. Die Betriebsleuchten auf dem Sender und Empfänger leuchten	Prüfen, ob die Frequenz auf Sender und Empfänger dieselbe ist.
		Entfernung zwischen Sender und Empfänger ver-mindern
Verzerrschwelle steigt allmählich	Die Signalanzeigen A/B auf dem Empfänger und Batterieanzeige auf dem Sender leuchten	Batterien des Mikrofons wechseln
Störgeräusache	Signalanzeigen A/B leuchten	Potentielle Störquellen suchen und ausschalten, entfernen oder ein Funksystem mit einer anderen Sendefrequency benutzen.
Vorübergehende Tonunterbrechung, wenn der Sender im Sendebereich bewegt wird	Signalanzeigen A/B auf dem Em-pfänger sind während des Tonaus-falls aus	Standort des Empfängers wechseln und einen Gehtest durchführren. Wenn die Tonausfälle weitere-rhin bestehen, Stellen markieren und während der Vorführung vermeiden.

TECHNISCHE DATEN DER ANLAGE

Tragerfrequenzbereich 863.2 & 864.8MHzMHz
Max. RF Leistung 8.93dBm
Reichweite 30m typisch
Audiofrequenzbereich 40-15.000Hz ±3dB
THD. < 0,5%

TECHNISCHE DATEN DES EMPFÄNGERS

Versorgung. 5.0V= 1.0A nom. über mitgeliefertes Netzteil
Signal/Rauschverhältnis. >80dB
Nachbarkanalunterrückung. >80dB
Spiegel- & Nebenempfangsdämpfung .>80dB
Empfangsempfindlichkeit. >5dBu

TECHNISCHE DATEN DES MIKROFONS

Versorgung. 2 x 1.5V= AA Batterien

Modulation F3E
