MANUALE UTENTE PARTY-200UHF V2 PARTY LIGHT&SOUND

MANUALE DI ISTRUZIONI - p. 17

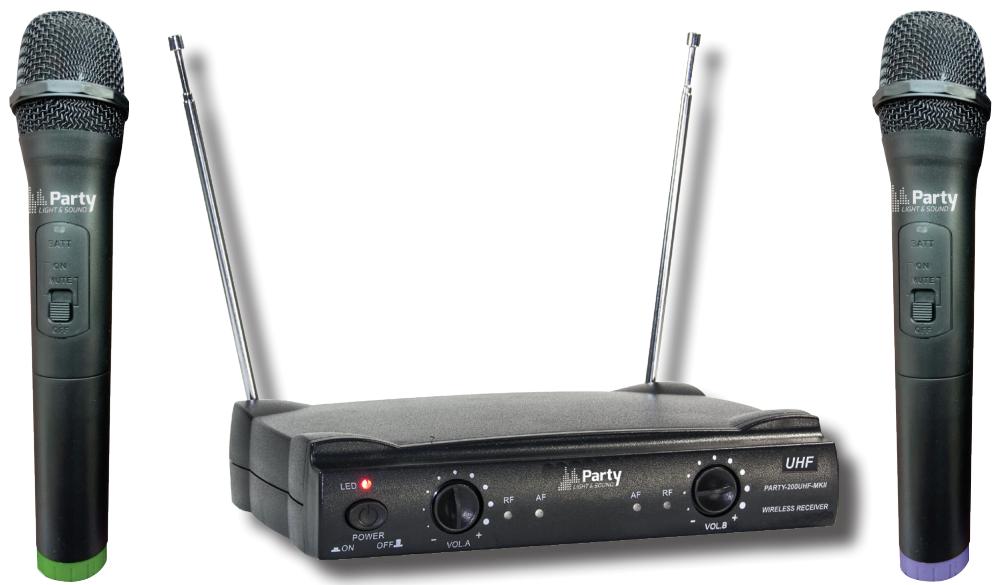

2-KANALNI UHF MIKROFONSKI SISTEM

NAVODILA ZA UPORABO - s. 20

REF. PARTY-200UHF-MKII

Code: 15-3058PLS

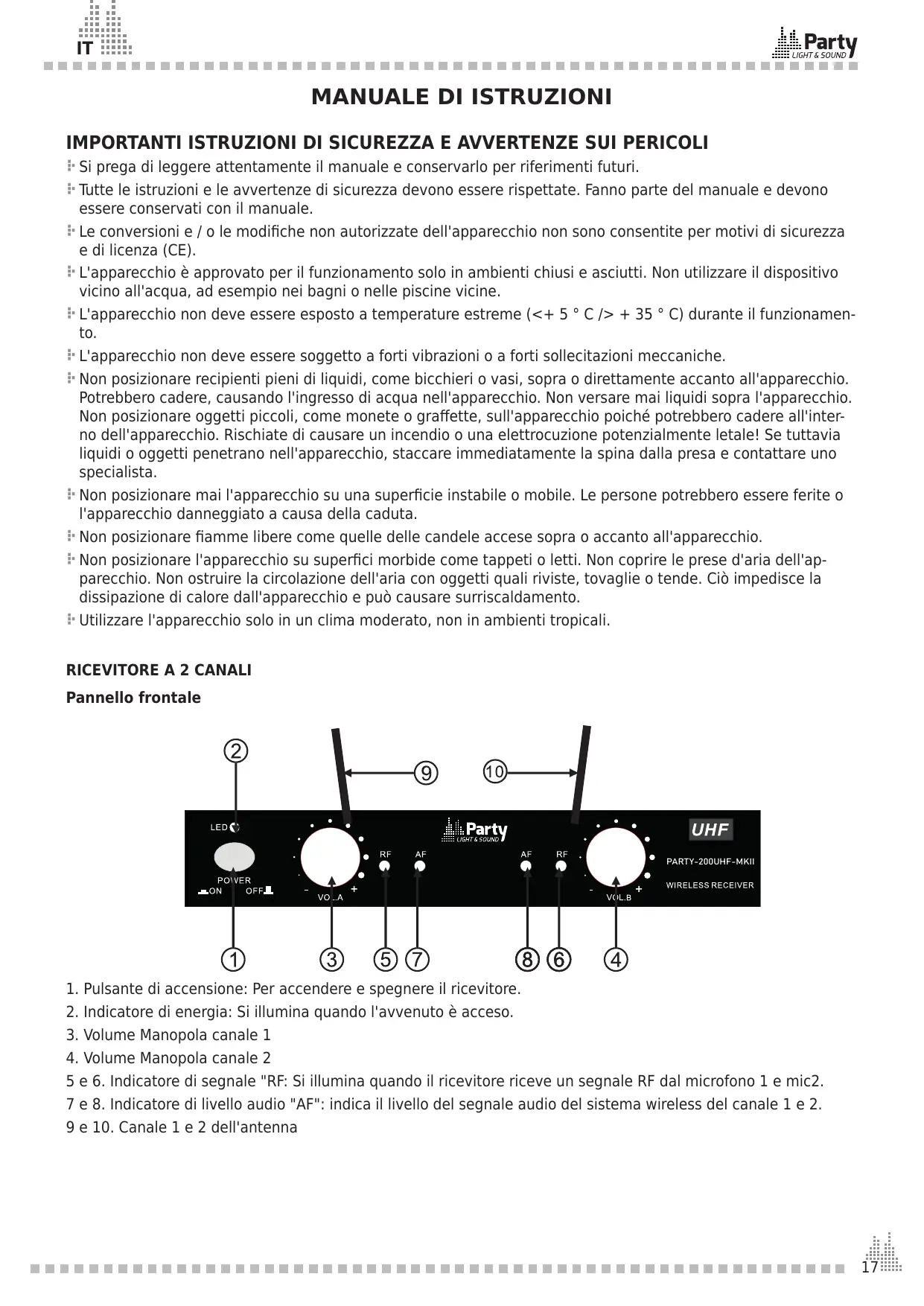

INSTRUCTION MANUAL

MANUALE DI ISTRUZIONI

IMPORTANT ISTRUZIONI DI SICUREZZA E AVVERTENZE SUI PERICOLI

Si prega di leggere attendamente il manuale e conservarlo per riferimenti futuri.
Tutte le istruzioni e le avventenze di sicurezza devono essere rispetto. Fanno parte del manuale e devono essere conservati con il manuale.
Le conversioni e / o le modifiche non autorizzate dell'apparecchio non sono consentite per motivi di sicurezza e di licenza (CE).
L'apparecchio è approvato per il funzionamento solo in ambienti chiusi e asciutti. Non utilizzare il dispositivo vicino all'acqua, ad esempio nei bagni o nelle piscine vicine.
L'apparecchio non deve essere esesto a temperature estreme (< + 5^ / > + 35^) durante il funzionamento.
L'apparecchio non deve essere soggetti a forti vibrazioni o a forti sollecitazioni meccaniche.
Non posizionare recipienti pieni di liquidi, come bicchieri o vasi, sopra o direttamente accanto all'apparecchio. Potrebbero cadere, causando l'ingresso di acqua nell'apparecchio. Non versare mai liquidi sopra l'apparecchio. Non posizionare oggetti piccoli, come monetete o graffette, sull'apparecchio poiché potrebbero cadere all'interno dell'apparecchio. Rischiate di causare un incendio o una elettrocuzione potenzialmente letale! Se tuttavia liquidi o oggetti penetrano nell'apparecchio, staccare immediatamente la spina alla presa e contattare uno specialista.
Non posizionare mai l'apparecchio su una superficie instabile o mobile. Le persone potrebbero essere ferite o l'apparecchio danneggiato a causa della caduta.
Non posizionare fiamme libere come quelle delle candele accese sopra o accanto all'apparecchio.
Non posizionare l'apparecchio su superfici morbide come tappeti o letti. Non coprire le prese d'aria dell'apparecchio. Non ostruire la circolazione dell'aria con oggetti quali riviste, tovaglie o tende. Ciò impedisce la dissipatione di calore dall'apparecchio e può causare surriscaldamento.
Utilizzare l'apparecchio solo in un clima moderato, non in ambienti tropicali.

RICEVITORE A 2 CANALI

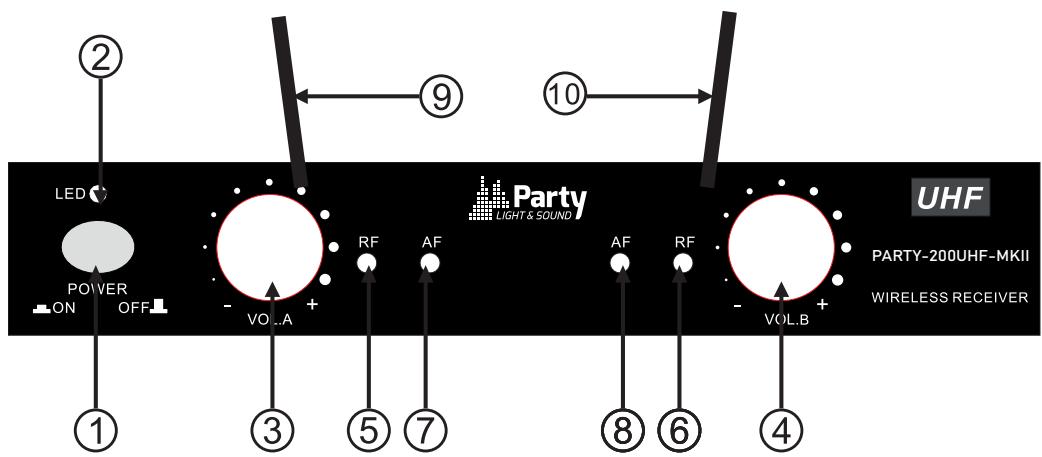

Pannello frontale

1. Pulsante di accensione: Per accendere e spagnere il ricevitore.
2. Indicatore di energia: Si illumina quando l'avvenuto è acceso.
3. Volume Manopola canale 1
4. Volume Manopola canale 2
   5 e 6. Indicatore di segnale "RF: Si illumina quando il ricevitore riceve un segnale RF dal microfono 1 e mic2.
   7 e 8. Indicatore di livello audio "AF": indica il livello del segnale audio delsystema wireless del canale 1 e 2.
   9 e 10. Canale 1 e 2 dell'antenna

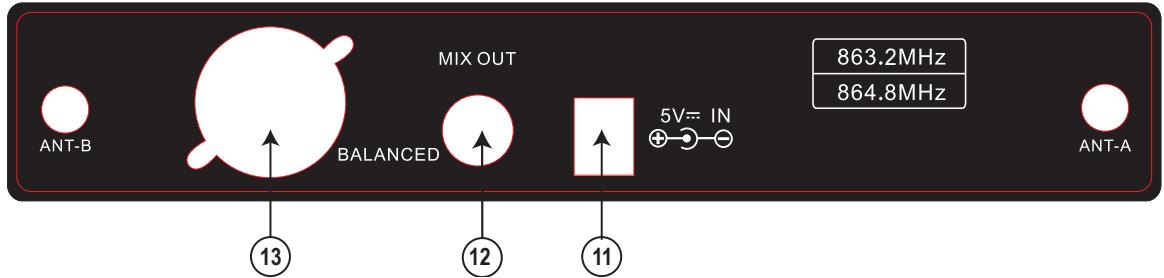

Pannello posteriore

1. Jack di alimentazione 5Vdc: collegare l'adattatore CA / CC al ricevitore
2. Jack di uscita audio 6,35 mm: collegare il cavo audio da quello jack alla porta di ingresso dell'amplificatore, del mixer.
3. Jack di uscita bilanciato XLR: collegare il cavo audio da quello jack alla porta di ingresso dell'amplificatore, del mixer.

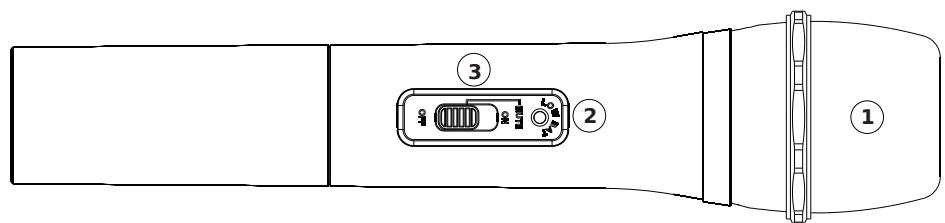

CARATTERISTICHE DEL TRASMETTITORE DEL MICROFONO

1. griglia: Protege la cartuccia e aiuta a ridurre i suoni del respiro e il rumore del vento.
2. Indicatore di alimentazione / batteria: Si illumina costamente quando il microfono è acceso. Lampeggia quando è necessario

INSTALLAZIONE DELLA BATTERIA DEL TRASMETTITORE

Spingere il coperchio della batteria aperto. Inserire 2 batterie AA nel vano batterie con la polarità corretta. Chiudi il coperchio della batteria.

RACCOMANDAZIONI PER LE BATTERIE

Questo significato indica che le batterie usate non devono essere smaltite insieme ai rifiuti domestici, ma devono essere smaltite correttamente in conformità con le normative locali.

ATTENZIONE : Le batterie non devono essere esposte a calore excessivo come luce solare, fuco o simili.

AVVERTIMENTO : Quando non si utilizzato le batterie interne, rimuoverle per evitare danni causati alla perdita di batterie o nella corrosione.

Non gettare le batterie con i rifiuti domestici generici. Smaltire correttamente in conformità con le normative locali.

1. Collegamento all'alimentazione del ricevitore: collegare il connettore CC dell'adattatore CA / CC in dotazione alla presa di ingressso CC sul ricevitore. Collegare il connettore CA a una presa di corrente appropriata.
2. Antenna:mantenere la posizione dell'antenna ad un angolo di 90^
3. Connessione audio: collegare l'uscita corrispondente del ricevitore tramite un cavo Jack da 6,35 mm all'ingresso di un amplificatore di potenza, mixer, ecc.

SUGGERIMENTI PER RAGGIUNGERE LE MASSIME PRESTAZION

Assicurati di poter sempre videere l'antenna del ricevitore alla posizione del trasmettitore.
Mantenere la distance dal trasmettitore all'antenna del ricevitore il più breve possibile.
Evitare di posizionare le antennes del ricevitore vicino a superfici metalliche e ostruzioni.
Monitorla carica della batteria e sostituisci la batteria non appena si accende la luce rossa.
Se si impilano o si montano i ricevitori in un sistema multiplo, evitare che le antennne tocchino o si incrocino.
Esegui un percorso completo prima della performance o della presentazione. Se vengono trovati punti morti, regolare la posizione del ricevitore. Se rimangono punti morti, contrassegnali ed evitali durante l'esecuzione.

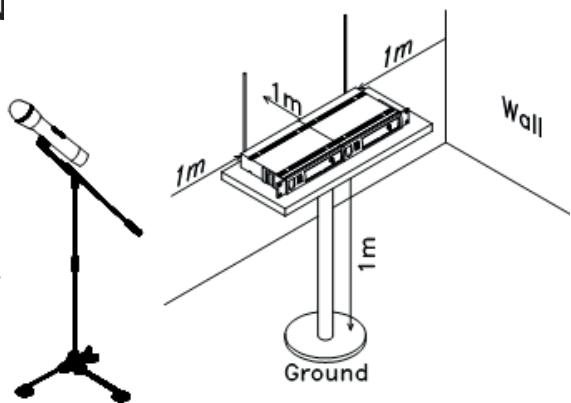

Per un buon funzionamento, non posizionare il ricevitore vicino a fonti di interferenza. Posizione il ricevitatore a 1 m di distanza da terra e lascia almeno 1 m di spazio libero attorno al ricevitatore.

RISOLUZIONE DEI PROBLEMI

Problema	Stato dell'indicatore	Soluizione
Nessun suono	L'indicatore rosso del trasmettitore non lampeggia	Far scorrere l'interruttore POWER ON / OFF del trasmettitore su ON. Assicurarsi che le batterie siano inserte corretta-mente con la polarità corretta (+/-). Se le batterie sono inserte correttamente, sostituirle con delle nuove.
	L'indicatore POWER rosso sul ricevitore è OFF	Controllare se l'adattatore di rete è collegato correttamente alla presa di currente e alla presa CC. Assicurarsi che la presa di corrente fornisca la tensione corretta
	Gli indicatori di segnale A/B sul ricevitore sono accesi	Aumentare il volume sul ricevitore. Controllare le connessioni di uscita dal ricevitore all'apparecchiatura esterna
	Gli indicatori di segnale A/B sul ricevitore sono spenti. Gli indicatori POWER sul trasmettitore e sul ricevitore sono accesi	Assicurarsi che le frequenze del ricevitore e del trasmettitore corrispondano.
		Avvicinare il trasmettitore al ricevitore
Il livello di distorsione amen-ta gradualmente	Gli indicatori di segnale A/B sul ricevitore e l'indicatore LOW BAT-TERY sul trasmettitore sono accesi	Sostituire la batteria del trasmettitore
Sono presenti raffiche di rumore o altri segnali radio udibili	Gli indicatori di segnale A/B sono accesi	Identificare potenziali fonti di interferenza (altre fonti RF) e spegnere, rimuovere o utilizzare un systema wireless che fun-ziona su una Frequenza diversa
Perdita momentanea del suono什么意思 il trasmettitore viene spostato nell'area di esecuzione	Gli indicatori di segnale A/B sul ricevitore sono spenti quando l'au-dio è persono	Ripositionare il ricevitore ed eseguire nuovamente il test di walk-through. Se i Dropout audio persistono, contrassegna i punti "morti" e avidi durante la perfor-mance

SPECIFICHE DI SISTEMA

Intervallo di frequenza portante RF 863,2 MHz e 864,8 MHz

Campo operativo 30m tipico

Risposta in frequenza audio 40-15.000 Hz ± 3dB

THD .<0,5%

SPECIFICHE DEL RICEVITORE

Ingresso alimentazione 5V=1A tramite adattatore di rete in dotazione

Rapporto segnale / rumore . > 80 dB

Rifiuto bordo dopo canale. >80 dB

Rifiuto di immagine e spuria. >80 dB

Sensibilità di ricezione. > 5dBu

SPECIFICHE DEL MICROFONO

Requisiti di alimentazione 2 batterie da 1,5V = AA

Tipodi modulazione F3E

I prodotti elettrici non devono essere gettati nei rifiuti domestici. Per favore portali in un centro di riciclaggio. Chiedete alle autorità locali o al vostro rivenditore come procedere.
