MANUAL DE USUARIO PARTY-200UHF V2 PARTY LIGHT&SOUND

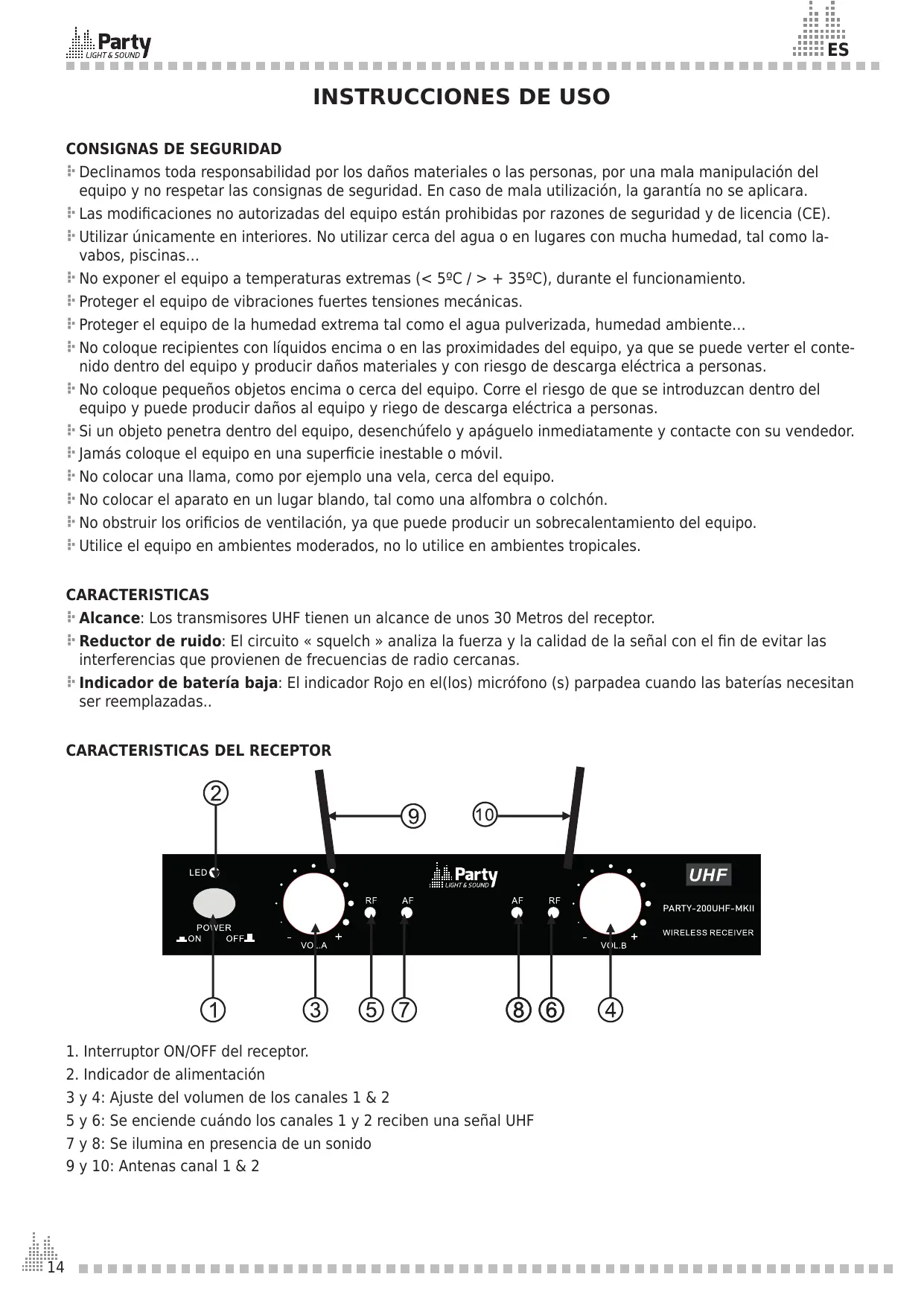

MANUAL DE INSTRUCCIONES - p. 14

SISTEMA MICROFONICO UHF A 2 CANALI
- Declinamos toda responsabilidad por los daños materiales o las personas, por una mala Manipulación del equipo y no respetar las consignas de seguridad. En caso de mala utilización, la garantía no se aplicara.
Las modifications no autorizadas del equipo está prohibidas por razones de seguridad y de licencia (CE).
Utilizar unicamente en interiores. No utiliser cerca del agua o en Lugares con mucha humedad, tal como lavabos, piscinas...
No exponer el equipo a temperatas extremas (< 5^ / > + 35^) , durante el funciona.
Proteger el equipo de vibraciones fuertes tensiones mecánicas.
Proteger el equipo de la humedad extrema tal como el agua pulverizada, humedad ambiente...
No coloque recipientes con liquidos encima o en las proximas del equipo, ya que se pueda averter el contento dentro del equipo y producir daños materiales y con riesgo de descarga electrica a personas.
No colocque微量元素 objetos encima o circa del equipo. Corre el riesgo de que se introduzcan dentro del equipo y pueda producir daños al equipo y riego de descarga electrica a personas.
Si un dato penetra dentro del equipo, desenchufelo y apaguelo inmediamente y contacte con su vendedor.
Jamás coloque el equipo en una superficie inestable o móvil.
No colocar una llama, como por exemple una vela, cerca del equipo.
No colocar el aparato en un lugar blanco, tal como una alfombra o colchón.
No obstruir los orificios de ventilacion, ya que pueda produir un sobrecalentamento del equipo.
Utilice el equipo en ambientes moderados, no lo utilise en ambientes tropicales.
CHARACTERISTICAS
Alcance: Los transmisores UHF tienen un alcance de uno 30 Metros del receptor.
Reductor de ruido: El circuito « squelch » analiza la fuerza y la calidad de la seals con el fin de打架 las interferencias que provienen de frequencies de radio cercanas.
Indicador de bateria不平衡: El indicator Rojo en el(los) micrófono (s) parpadea cuando las baterías necesitan ser reemplazadas..

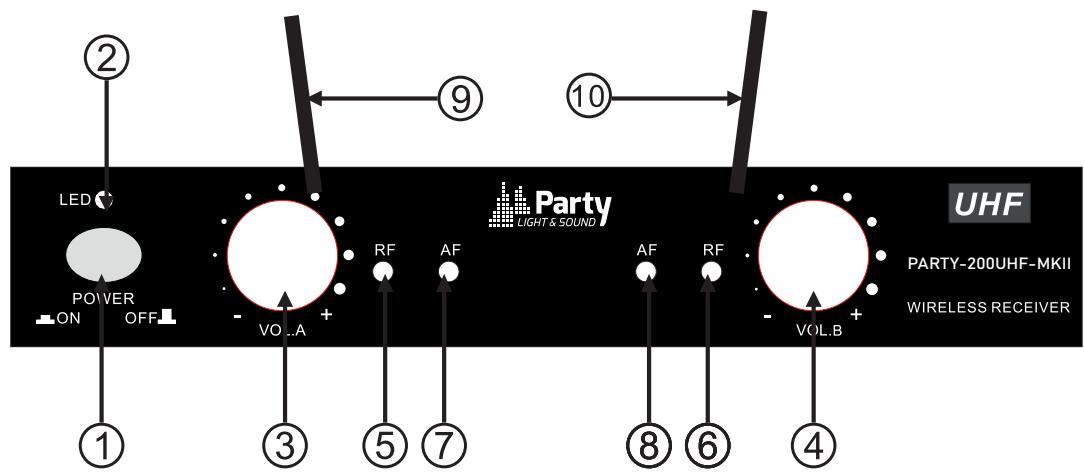

CHARACTERISTICAS DEL RECEPTOR

- Interruptor ON/OFF del receptor.
- Indicador de alimentación
3 y 4: Ajuste del volumen de los canales 1 & 2
5 y 6: Se enciende cuando los canales 1 y 2 reciben una seals UHF
7 y 8: Se ilumina en presencia de un sonido
9 y 10: Antenas canal 1 & 2

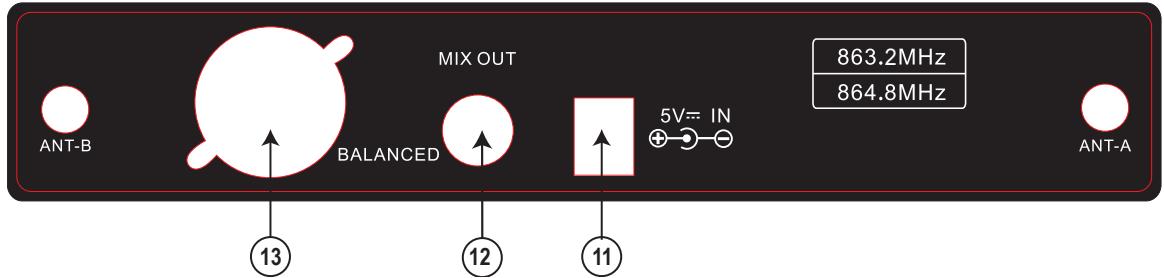

Trasera
- Clavija de alimentación: Conecte el adaptor AC/DC en esta clavija.
- Jack de salute audio 6.35mm: Conecte el cable audio de esta clavija en la entrada del amplificador, de un mezcludor, etc.
- Salida XLR simétrica: Conecte el cable audio de esta clavija en la entrada del amplificador, de un mezcluder, etc.

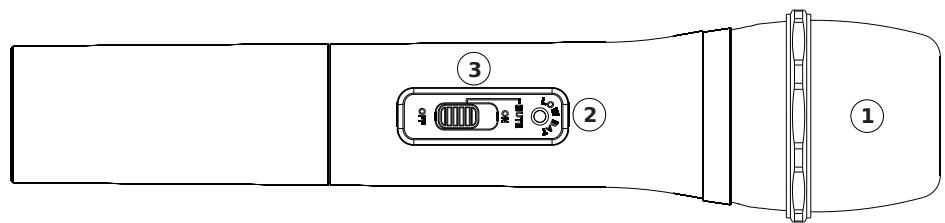

CHARACTERISTICAS DEL MICROFONO EMISOR
- Rejilla: Protege el elemento yships a reducir los rudos de la respiracion y del viento.
- Indicador de pila
- Conmutador ON/MUTE/OFF
COLOCACION DE LAS PILAS EN EL MICROFONO
Empujé la tapa del compartmento para abrir. Inserte dos pilas LR6 bajo el compartmento respetando la polaridad. Cierre el compartmento.
RECOMENDACIONES PARA BATERIAS


Este*simbolo indica que las baterias usadas no se deben tirar con la basura domestica, sino que deben depositarse en punto de recogida separados para su reciclaje.
ATENCIón
Peligro de explosión si la Pila se reemplaza Incorrectamente. Reemplace solo por el mismo tipo o tipo equivalente. Mantenga las pilas cuales y usadas fuera del alcance de los niños.
Si el compartmento de la pila no se cierra correctamente, deje de usar el producto y mantengalo fuera del alcance de los niños.
ADVERTENCIA
No ingiera la Pila. Peligro de quemaduras químicas.
El control remoto suministrado incluye una de estas pilas) Este producto contiene una pila de botón. Si se traga la pila del botón, pueda provocar quemaduras internas graves y en solo 2 horas y puede provocar la muerte.
Si Tiene dudas sobre si las pilas hayan PODido ser tragadas por alguien o se pueda haber introducido en una parte del cuerpo de alguien, consulte a un medico de inmediato
CONEXIONADO DEL SISTEMA
- Conecte la clavija DC del adaptor de corriente inclued en la clavija DC en la parte trasera del receptor.
- Conecte la clavija AC en una toma de corriente adecuada.
Antenna: Posicione las antenas en un angulo de 90^
Conexionado audio: Conecte la calidad adecuada del receptor por medio de un cable Jack en la entrada de un amplificador, de una mesa de mezclas, etc.
CONSEJOS PARA OBTENER LAS MEJORES PRESTACIONES
La antenna del receptor siempre ha de estar orientada hacer el micrófo-no.
El receptor y el transmisor deben estar lo más cerca possible.
No coloque el receptor proximo a superficies metálicas y otros obstáculos.
Vigile la tension de las pilas y cámbielas cuando el indicator se illumine.
Si superpone differs unidades de receptores dentro de un rack, vigile que las antenas no se crucen ni se toquen entre ellas.
Haga pruebas de functiomento antes de la presentacion. Si encuen

tra zonas no cubiertas, corrija el emplazimiento del receptor. Si aun así persististe, evite pasado por esta zona durante la presentación.

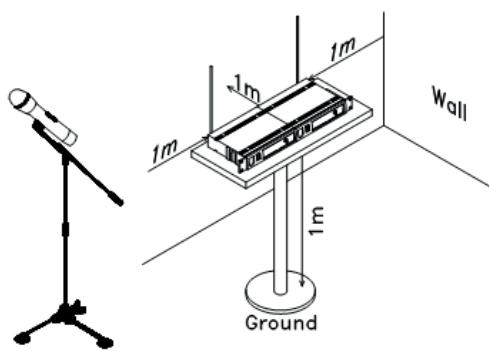

Para un buen configuracion no colque el receptor circa de fuentes de perturbaciones. Colocar el interruptor a un metro del sueo y deequalquier fuente de perturbaciones. Asegürese dedefer libre la zona de obstáculos alrededor de una distancia de un metro de las antenas.
DIAGNOSTICO DE FALLO
| Problema | Estado del indicator | Soluciones |
| No hay sonido | Elindicador Rojo del emisor no parpa-dea | Cologne el interruptor ON/OFF del mi-crófono en ON. Asegúrese de que las pilas están insertadas correctamente respe-tando la polaridad (+/-). Si las pilas está correctamente colocadas, reemplácelas por新品a. |
| Elindicador Rojo del emisor está apagado | Verifique si el adaptorde de corriente está correctamente connectado en la clavija DC y la toma de corriente. Asegúrese que la toma de corriente es de la tensión adeca-da. | |
| Losindicadores de signaled A/B en el re-ceptor está apagados. Losindicadores de tensión en el receptor y los micrófo-nos, está encendidos. | Asegúrese que el receptor y el emisor estáajustados en la misma Frequencia. | |
| Acerque el emisor al receptor | ||
| Elumbral de la distor-sión;aumenta gradual-mente | Losindicadores de signaled A/B en el receptor y elindicador de pila baja en el emisor estáncendidos | Cambie las pilas del micrófono |
| Presencia de ruidos parásitos y otheras interf-rerencias | Losindicadores de signaled A/B estáncendidos | Identifique las fuentes potencias deinterferencias (Otras fuentes HF) y apá-guelas,desplace o utilize un systemainalámbrico que trabaje en una Frequenciadiferente. |
| Perdidas de sonido temporales cuando el emisor se desplaza a una cierta zona de presentación | Losindicadores de signaled A/B en el receptor estáncapagados durante la perdida de sonido | Recoloque el receptor y efectue una nuevoprueba de sonido. Si las perdidas persisten,marque las zonas no cubiertas yevitelas durante la presentación. |
CHARACTERISTICAS TECNICAS DEL SISTEMA
Frecuencia portadora del systema 863.2MHz & 864.8MHz
Alimentación. 5V= 1A nom. 10W por adaptor de corriente incluido
Relación postal/ruido. >80dB
Límite de rechazo del canal adjacente. >80dB
Rechazo de imagen fantasma. >80dB
Sensibility de la Reception .. >5dBu
CHARACTERISTICAS TECNICAS DEL MICROFONO
Alimentación 2 piles 1.5V = AA
Tipode modulacion. F3E
ManualFácil
