| Taille de l'écran | 7 pouces tactile capacitif |
| Résolution de l'écran | 800 x 480 pixels |
| Format d'installation | 1-DIN |
| Puissance de sortie | 4 x 50 W (crête) |
| Sorties préamplifiées | 3 x 2 V |
| Tuner radio numérique | DAB+ |
| Bandes radio analogiques | FM, AM (MW, GO), RDS |
| Apple CarPlay | Oui |
| Android Auto | Oui |
| Bluetooth | Mains libres + streaming audio A2DP |
| Hi-Res Audio | FLAC 24 bits / 192 kHz |
| Formats audio USB | MP3, WMA, AAC, FLAC |
| Formats vidéo USB | MP4, AVI, MKV |
| Connectique | USB, HDMI entrée/sortie, AUX 3,5 mm, entrée caméra |
| Assistants vocaux | Siri, Google Assistant |
| Traitement audio | Égaliseur dual 9 bandes paramétrique, Bass Engine SQ, Digital Time Correction 6 canaux, X-Over numérique |
| Application mobile | Alpine TuneIt (iOS / Android) |
| Éclairage de fond | 8 ambiances réglables, capteur de luminosité automatique |
FOIRE AUX QUESTIONS - ILX-702D ALPINE
Questions des utilisateurs sur ILX-702D ALPINE
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Autoradio au format PDF gratuitement ! Retrouvez votre notice ILX-702D - ALPINE et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil ILX-702D de la marque ALPINE.
MODE D'EMPLOI ILX-702D ALPINE
8,1 dBf (0,7 μV/75 Ohm)

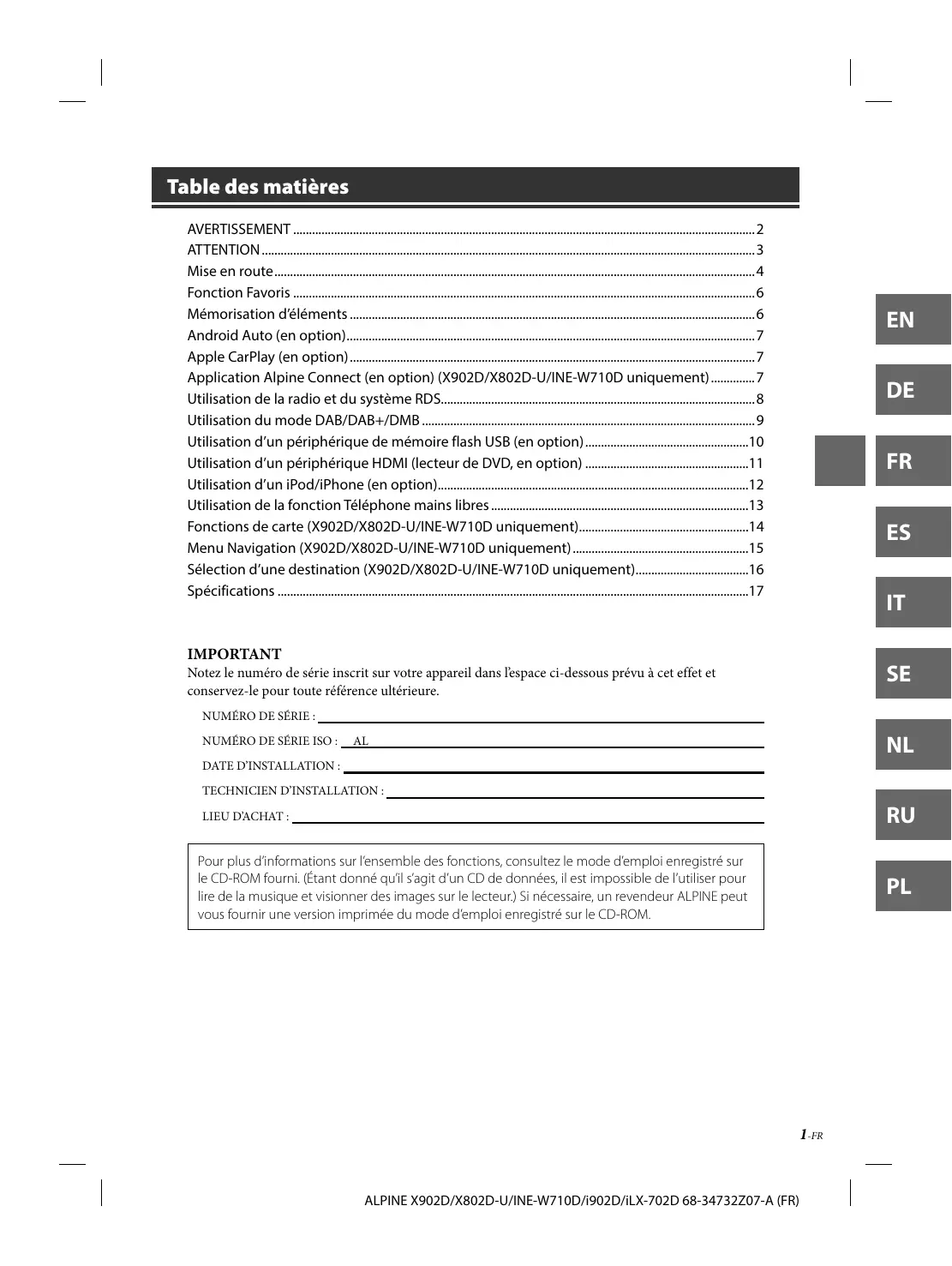

AVERTISSEMENT 2 ATTENTION 3 Mise en route. 4 Fonction Favoris 6 Mémorisation d'éléments 6 Android Auto (en option). 7 Apple CarPlay (en option) 7 Application Alpine Connect (en option) (X902D/X802D-U/INE-W710D uniquement)......... 7 Utilisation de la radio et du système RDS. 8 Utilisation du mode DAB/DAB+/DMB 9 Utilisation d'un périphérique de mémoire flash USB (en option) 10 Utilisation d'un périphérique HDMI (lecteur de DVD, en option) 11 Utilisation d'un iPod/iPhone (en option). 12 Utilisation de la fonction Téléphone mains libres 13 Fonctions de carte (X902D/X802D-U/INE-W710D uniquement) 14 Menu Navigation (X902D/X802D-U/INE-W710D uniquement) 15 Sélection d'une destination (X902D/X802D-U/INE-W710D uniquement)............16 Spécifications 17
Important
Notez le numéro de série inscrit sur votre appareil dans l'espace ci-dessous prévu à cet effet et conservez-le pour toute référence ultérieure.
NUMERO DE SERIE: NUMERO DE SERIE ISO: AL DATE D'INSTALLATION : TECHNICIEN D'INSTALLATION: LIEU D'ACHAT:
Pour plus d'informations sur l'ensemble des fonctions, consultez le mode d'emploi enregistré sur le CD-ROM fourni. (Étant donné qu'il s'agit d'un CD de données, il est impossible de l'utiliser pourdire la musique et visionner des images sur le lecteur.) Si nécessaire, un revendeur ALPINE peut vous fournir une version imprimée du mode d'emploi enregistré sur le CD-ROM.
Avertissement
Ce symbole désigne des instructions importantes. Le non-respect de ces instructions peut entraîner de graves blessures, voir la mort.
Installer l'appareil correctement de FACON a ce que le conducteur NE PUISSE PAS regarder la tv/video TANT que la voiture n'est PAS a l'arret et le FREIN a MAIN actionne.
Il est dangereux de regarder la télévision/video tout en conduisant un véhicule. Si le produit n'est pas correctement installé, le conducteur sera en mesure de regarder la télévision/video pendant la conduite du véhicule, ce qui risque de le distraire et de causer un accident. Le conducteur ainsi que d'autres personnes risquent d'être blessés.
NE PAS Regarder de VIDEO pendant la conduite.
Le visionnage d'un enregistrement vidéo peut distraire le conducteur de la conduite du véhicule et causer un accident.
N'activer AUCUNE fonction susceptible de detourner votre attention de la conduite du vehicule.
Les fonctions requérant une attention prolongée ne doivent être exploitée qu'à l'arrêt complet du véhicule. Toujours arrêté le véhicule à un endroit sûr avant d'activer ces fonctions. Il y a risque de provoquer un accident.
NE PAS SUIVRE Les itineraires conseilles si le systeme de navigation INVITE a effectuerune maneuvre dangereuse ou illegale, ou vous PLACE dans une situation ou a un endroit dangereux.
Ce produit ne peut en aucun cas se substituer à votre bon sens. Tout itinéraire conseillé par ce système ne peut se substituer au code de la route local, à votre jugement personnel ni à la sécurité de conduite.
GARDER Le volume à FAIBLE niveau de manière àpovoir intendre les BRUIS extériéurs pendant la conduite.
Des niveaux de volume excessifs qui couvrent les sirenes des ambulances ou les signaux routiers (passages à niveau, etc.) peuvent être dangereux et provoquer un accident. UN NIVEAU DE VOLUME TROP ÉLEVÉ À L'INTERIEUR DU VÉHICULE PEUT ÉGÀLÉMENT AVOIR DES EFFETS IRREVERSIBLES SUR VÔTURE AUDITION.
Minimiser l'affichage en COURS de conduite.
La visualisation de l'affichage peut distraire le conducteur de la conduite du véhicule et, par suite, de provoquer un accident.
NE PAS Desassembler ni modifier l'appareil.
Il y a risque d'accident, d'incendie ou de choc électrique.
A utiliser uniquement sur des voitures a MASSE negative de 12 VOLTS.
(Vérifiez auprès de votre concessionnaire si vous n'en êtes pas certain.) Il y a risque d'incendie, etc.
GARDER Les PETITS objects, COMME les VIS, hors de la PORTEE des enfants.
L'ingestion de tels objets peut entraîner de graves blessures. En cas d'ingestion, consulter immédiatement un médecin.
Utiliser des fusibles de l'amperage approprie.
Il y a risque d'incendie ou de décharge électrique.
NE PAS obstruer les sorties d'air ni les panneaux du radiateur.
Une surchauffe interne peut se produire et provoquer un incendie.
Utiliser cet appareil pour des applications mobiles de 12 v.
Toute utilisation autre que l'application désignée comporte un risque d'incendie, de choc électrique ou de blessure.
Effectuer correctement les connexions.
Il y a risque de blessures ou de dommages à l'appareil.
Avant TOUTTE connection, debrancher le cable de la BORNE negative de la batterie.
Il y a risque de choc électrique ou de blessure par courts-circuits.
Positionner les cables conformément au manuel de manière à éviter toute obstruction en cours de conduite. Les cables qui obstruent ou dépassent à des endroits tels que le volant, le levier de changement de vitesses, la pédale de frein, etc., peuvent s'avérer extrêmement dangereux.
NE PAS Denuver les CABLES electriques.
Ne jamais élever la gaine isolante pour alimenter un autre appareil. Il y a risque de dépassement de la capacité de courant et, par suite, d'incendie ou de choc électrique.
NE PAS Endommager de conduites ni de CABLES LORS du FORAGE des TROUS.
Lors du forage de trous dans le châssis en vue de l'installation, veiller à ne pas entrer en contact, endommager ni obstruer de conduites, de tuyaux carburant ou de fils électriques. Le non-respect de cette précaution peut entraîner un incendie.
NE PAS Utiliser des ECROUS ni des boulons du circuit de freinage ou de direction pour les connxions de MASSE.
Les boulons et les écrous utilisés pour les circuits de freinage et de direction (ou de tout autre système de sécurité) ou les réserves ne peuvent JAMAIS être utilisés pour l'installation ou la liaison à la masse. L'utilisation de ces organes peut désactiver le système de contrôle du véhicule et causer un incendie, etc.
NE PAS Installer a des endroits susceptibles d'entraver la conduite du vehicule, COMME le VOLANT ou le LEVIER de vitesses.
La vue vers l'avant pourrait être obstruée ou les mouvements gênés, etc., et provoquer un accident grave.
Attention
Ce symbole désigne des instructions importantes. Le non-respect de ces instructions peut entraîner des blessures ou des dommages matériels.
Interrompre toute utilisation en cas de probleme.
Le non-respect de cette précaution peut entraîner des blessures ou endommager l'appareil. Retourner l'appareil auprès du distributeur Alpine agréé ou un centre de service après-vente Alpine en vue de la réparation.
FAIRE installer le cablage et l'appareil par des experts.
Le câblage et l'installation de cet appareil requièrent des compétences techniques et de l'expérience. Pour garantir la sécurité, faire procéder à l'installation de cet appareil par le distributeur qui vous l'a vendu.
Utiliser les accessoires specifies et les installer correctement.
Utiliser uniquement les accessoires spécifiés. L'utilisation d'autres composants que les composants spécifiques peut causer des dommages internes à cet appareil ou son installation risque de ne pas être effectuée correctement. Les pièces utilisées risquent de se desserrer et de provoquer des dommages ou une défaillance de l'appareil.
FAIRE Cheminer le cablage de manière a NE PAS le coincer CONTRE une ARETE metallique.
Faire cheminer les câbles à l'écart des pièces mobiles (comme les rails d'un siège) et des arêtes acérées ou pointues. Cela évitera ainsi de coincer et d'endommager les câbles. Si un câble passe dans un orifice métallique, utiliser un passe-coïson en caoutchouc pour éviter que la gaine isolante du câble ne soit endommagée par le rebord métallique de l'orifice.
NE PAS Installer a des endroits tres humides ou poussiereux.
Eviter d'installer l'appareil à des endroits soumis à une forte humidité ou à de la poussière en excès. La pénétration d'humidité ou de poussière à l'intérieur de cet appareil risque de provoquer une défaillance.
- Les exemples d'écrans qui suivent, correspondant aux modèles X902D/X802D-U/INE-W710D, utilisés dans ce manuel le sont uniquement à titre indicatif. Ils peuvent différer des écrans effectivement affichés.

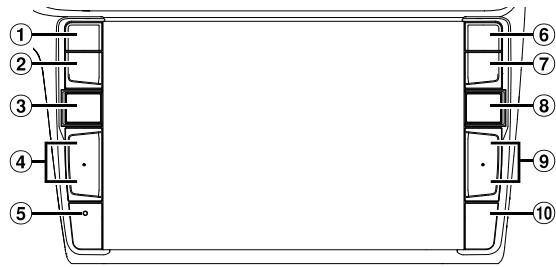

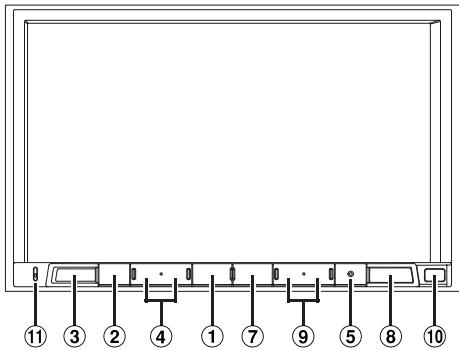

Emplacement des commandes
L'écran illustré dans le mode d'emploi peut être différent de l'écran réel.
Pour les modèles X902D/i902D
Pour les modèles X802D-U/INE-W710D/iLX-702D
Bouton ou VOICE
Selon le smartphone connecté, appuyez pour rappeler la fonction Siri ou le mode reconnaissance vocale.
② Bouton (SOURDINE)
Appuyez sur ce bouton pour activer/désactiver le mode silencieux.
③ Bouton (AUDIO)/(Favoris)
Ce bouton permet d'afficher l'écran Audio/Visuel. Si l'écran Audio/Visuel est déjà affiché, ce bouton permet de changer de source. Maintenez enfoncé ce bouton pendant au moins 2 secondes pour rappeler l'écran Favoris.
④ Bouton +/- ou √ (HAUT/BAS)
Appuyez sur ce bouton pour régler le volume.
⑤ Commutateur RESET
Appuyez sur ce bouton pour réinitialiser le système.
6 Bouton (PHONE) (X902D/i902D unicité)
Rappelle l'écran du menu Téléphone. Appuyez pour démarrer une conversation lorsque vous recevez un appel.
⑦ Bouton MENU/(mise hors tension)
Ce bouton permet de rappeler l'écran MENU
Appuyez dessus pendant au moins 5 secondes pour permettre l'appareil hors tension.
Bouton (NAV)
Pour les modèles X902D/X802D-U/INE-W710D :
Ce bouton permet de rappeler l'écran des cartes de navigation.
Appuyez une nouvelle fois sur ce bouton pour passer à l'écran du menu de navigation.
Appuyez sur ce bouton pendant au moins 2 secondes pour passer à l'écran de l'itinéraire de retour au domicile. (Si cet itinéraire n'est pas encore défini, l'écran de configuration de l'adresse du domicile s'affiche.) Pour plus d'informations sur les fonctions de navigation, consultez la section « Système de navigation OM » sur le CD-ROM.
Pour les modèles i902D/iLX-702D :
Ce bouton permet de rappeler l'écran des cartes du smartphone connecté.
Selon le smartphone utilisé, cette fonction risque de ne pas être disponible.
Bouton▶I/I
Appuyez sur ce bouton pour rechercher la station suivante/précédente en mode radio ou la piste, le chapitre, etc., suivant/précédent dans une autre source Audio/Visuel.
Capteur Télécommande
Dirigez la télécommande vers ce capteur dans un champ de portée de 2 mètres.
Microphone (pour les modèles X802D-U/ INE-W710D/ iLX-702D uniquement)
Utilisé pour les modes mains-libres et Commande vocale.
1 Placez la clé de contact en position ACC ou ON. Le système est mis sous tension. 2 Appuyez sur le bouton MENU pendant au moins 5 secondes pour mettre l'appareil hors tension.

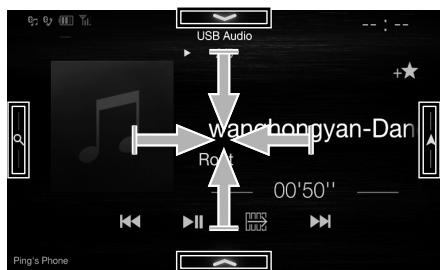

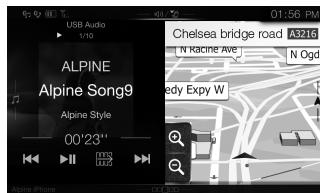

Basculement de l'écran des sources sur un écran spécifique
Pour passer de l'écran des sources audio à un écran spécifique, appuyez sur l'une des icônes situées aux quatre coins de l'écran, ou balayez l'écran verticalement ou horizontalement.
Écran de configuration des raccourcis
Vous pouvez configurer le son ou le système de divertissement passager arrière.
Écran des sources audio
(USB Audio)
Écran double (X902D/X802D-U/ INE-W710D unique)
Vous pouvez commuter les écrans affichés sur l'écran double.
Touché de préréglage ou écran du mode de recherche rapide*
Écran Menu
Vous pouvez définir les paramètres sur l'écran Menu.
- Le mode de recherche diffère selon la source audio. Pour plus d'informations, consultez le mode d'emploi de la source audio.
Fonction favoris
Cet appareil vous permet de rappeler facilement certaines fonctions en mémorisant les éléments fréquemment utilisés tels que la source audio, la fonction de recherche de navigation, etc., sur l'écran des favors. Vous pouvez ainsi rappeler les fonctions de votre choix.
1 Appuyez sur le bouton / (Favoris) pendant au moins 2 secondes.
L'écran des favoris s'affiche.

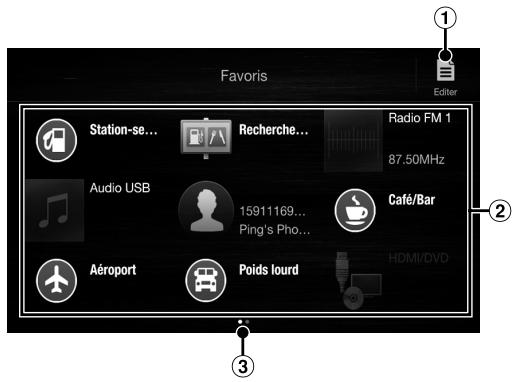

Exemple d'écran Favoris
L'écran Editor s'affiche pour mémoriser des éléments ou en modifier le nom. ② Élément de mémorisation des favoris ③ Indique l'emplacement de l'écran Favoris actuellement affiché.
Balayez l'écran vers la gauche ou vers la droite pour changer de page. Vous pouvez ajouter jusqu'à 6 pages.
Mode d'emploi
Mémorisation des éléments
Mémorisation des éléments
1 Appuyez sur la touche [Editor].
Une coche apparait dans la zone supérieure gauche de l'icone de mémorisation, et le mode Editor est activé.
2 Appuyez sur la touche [a] (Ajouter).
Les éléments à ajouter (catégories) s'affichent.
3 Appuyez sur l'élément que vous souhaitez ajouter (catégorie).
4 Sélectionnez l'élément que vous souhaitez ajouter.
Pour plus d'informations sur les éléments à ajouter, reportez-vous à la section « Modification de l'écran Favoris » du mode d'emploi.
- Vous pouvez ajouter jusqu'à 54 éléments.
- Vous ne pouvez pas ajouter plusieurs fois un même élément.
Une fois la modification terminée, appuyez sur la touche [«] (Retour). Lorsque le message de confirmation s'affiche, appuyez sur [OK]. La modification est terminée et l'écran des favoris est rétabli.
- Si vous appuyez sur la touche [«] (Annuler) lors de la modification, l'écran de modification des favoris précédent est rétabli.
Android auto (en option)
Android Auto est conçu pour faciliter l'utilisation des applications de votre téléphone lorsque vous êtes sur la route. Naviguez avec Google Maps, écoutez des listes de lecture ou des podcasts à partir de vos applications préférées, et bien plus encore.
Téléchargez l'application Android Auto depuis Google Play Store avant de poursuivre.
Raccordez votre téléphone compatible Android pour commencer à utiliser Android Auto.
1 Appuyez sur le bouton MENU.
L'écran de menu s'affiche.
2 Appuyez sur [android auto]
L'écran Android Auto s'affiche.
- Pour plus de détails concernant le fonctionnement d'Android Auto, réferez-vous à la section « Android Auto » dans le mode d'emploi (CD-ROM).
Mode d'emploi
Apple CarPlay (en option)
Apple carplay (en option)
Apple CarPlay vous permet d'utiliser intelligemment votre iPhone dans votre véhicule, en toute sécurité. Apple CarPlay prend en charge toutes les fonctionnalités de votre iPhone que vous souhaitez utiliser en conduisant et vous y donne accès directement sur l'appareil. Vous pouvez obtenir des itinéraires, passer des appels, envoyer et recevoir des messages, et écouter de la musique, tout en restant concentré sur la route. Il suffit que vous raccordiez votre iPhone à l'appareil.
Pour plus de détails, référez-vous au mode d'emploi (CD-ROM).
Vous pouvez passer des appels, écouter de la musique, etc., en utilisant la fonction Siri de l'iPhone.
Vous pouvez également contrôler Apple CarPlay sur l'écran tactile.
Mode d'emploi
Application Alpine Connect (en option) (X902D/X802D-U/INE-W710D uniquement)
Application alpine connect (en option) (X902D/X802D-U/ INE-W710D uniquement)
Téléchargez l'application Alpine Connect sur votre smartphone, et il vous sera possible de l'utiliser via l'appareil.
Vous pouvez télécharger l'application Alpine Connect sur l'Apple App Store ou sur Google Play si vous utilisez Android. Pour obtenir des informations détaillées à ce sujet, consultez ce revendeur Alpine.
Avant d'effectuer ces opérations, réglez Réglages connectivité ou Alpine Connect sur USB (iPhone) ou Bluetooth (Android) en fonction du smartphone connecté.
1 Lancez l'application Alpine Connect. 2 Puis connectez le smartphone à cet appareil. 3 Appuyez sur le bouton MENU.
L'écran de menu s'affiche.
4 Appuyez sur [Alpine Connect].
L'écran de sélection de l'application Alpine Connect s'affiche.
5 Sélectionnez l'application de votre choix.
L'écran de l'application choses s'affiche.
7-FR
Spotify est un service de distribution de musique en continu, qui n'a aucun lien avec Alpine. Vous trouverez de plus amples informations à l'adresse suivante : http://www.spotify.com.
L'application Spotify est disponible pour les iPhones et les téléphones Android, veuillez consulter la page https://support.spotify.com/ pour connaître les dernières informations en date en matière de compatibilité.
Afin de profiter de Spotify en conduisant, commencez par télécharger l'application Spotify sur votre iPhone ou sur votre périphérique Android. Vous pouvez le faire à partir de l'iTunes App Store ou de Google PlayTM. Choisissez un compte gratuit ou un compte Premium payant, à partir de l'application ou sur spotify.com. Un compte Premium vous donne accès à un plus grand nombre de fonctionnalités, telles que l'écoute hors connexion.
- Ce produit incorpore le logiciel Spotify qui est soumis à des licences de tiers parties disponibles ici : www. spotify. com/connect/third-party-licenses.
- Pour en savoir plus sur les pays et régions où Spotify peut être utilisé, consultez le site https://www.spotify.com/us/select-your-country/.
Mode d'emploi

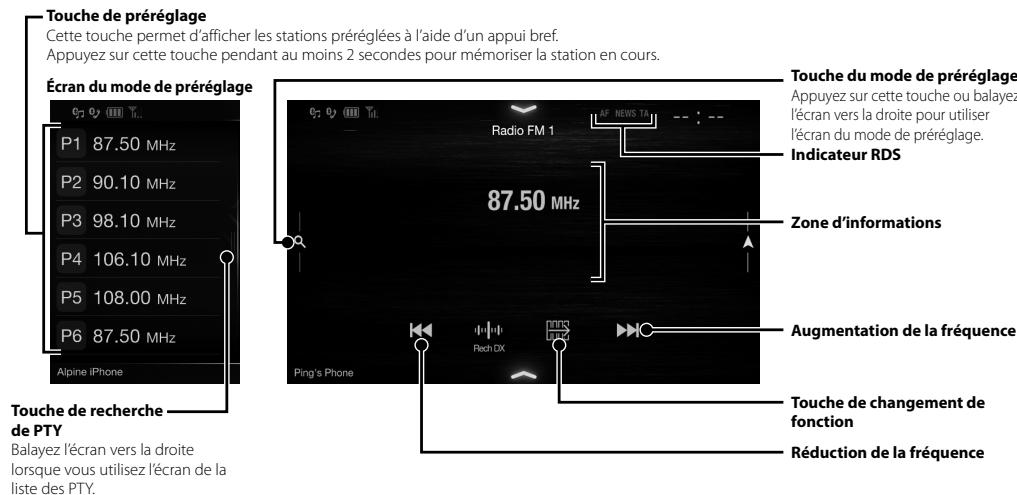

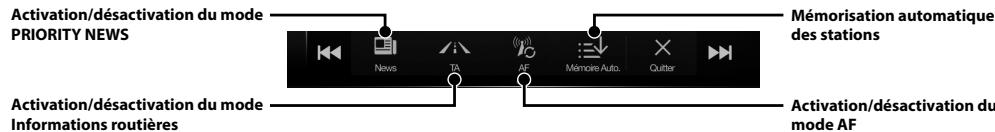

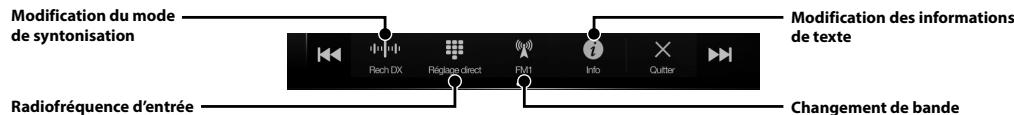

Radio/RDS

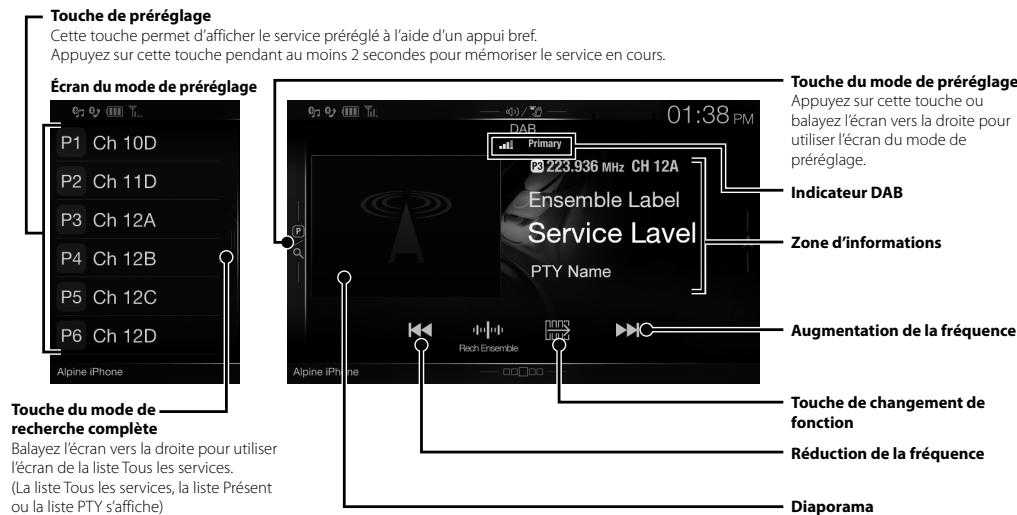

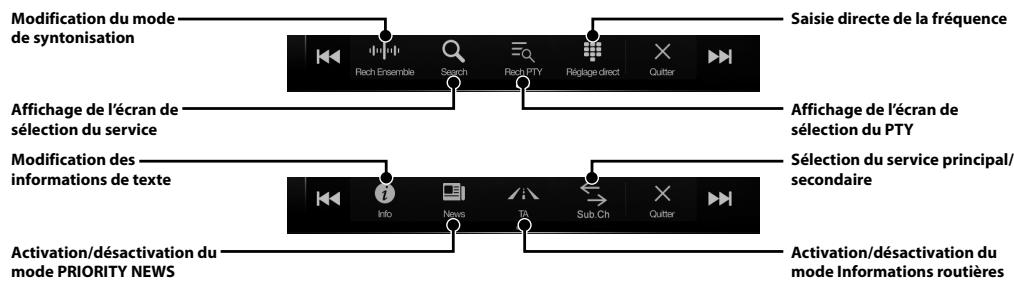

Utilisation du mode dab/dab+/dmb
Affiche les informations du programme, les photos de l'artiste et les publicités synchronisées avec le composant de service en cours de réception.
- Il est possible que ces informations ne s'affichent pas sur le composant de service en cours de réception.

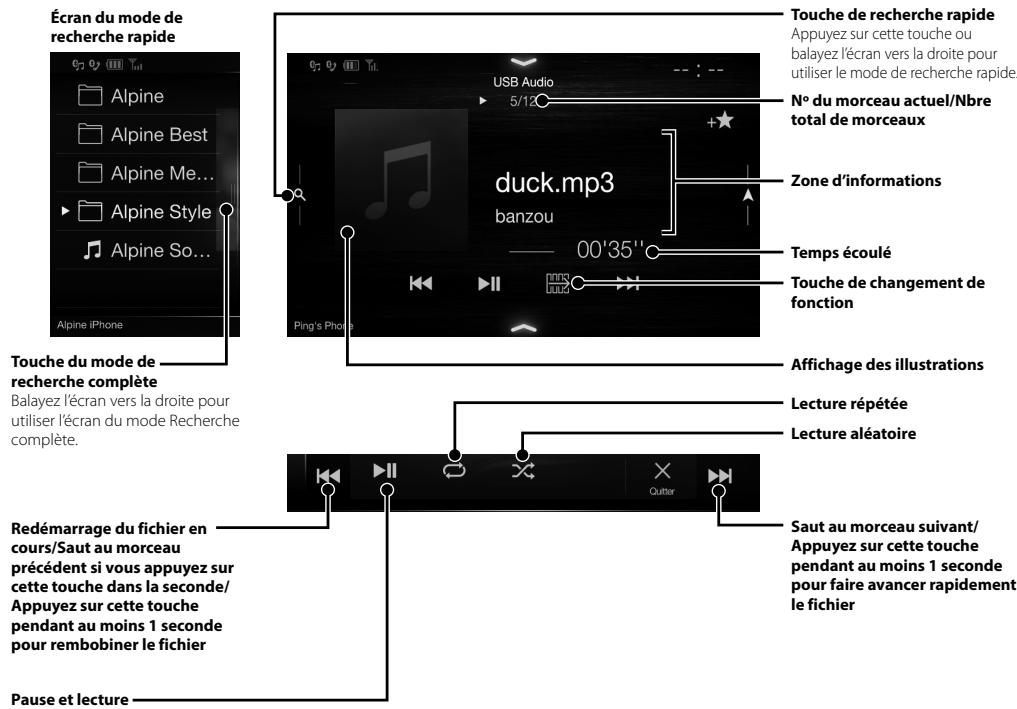

Utilisation d'un périphérique de mémoire flash USB (en option)
Vous pouvez lire les fichiers musicaux (MP3/WMA/AAC/FLAC) et les fichiers vidéo (AVI/MKV/MP4) stockés sur un périphérique de mémoire flash USB sur le lecteur interne du système.

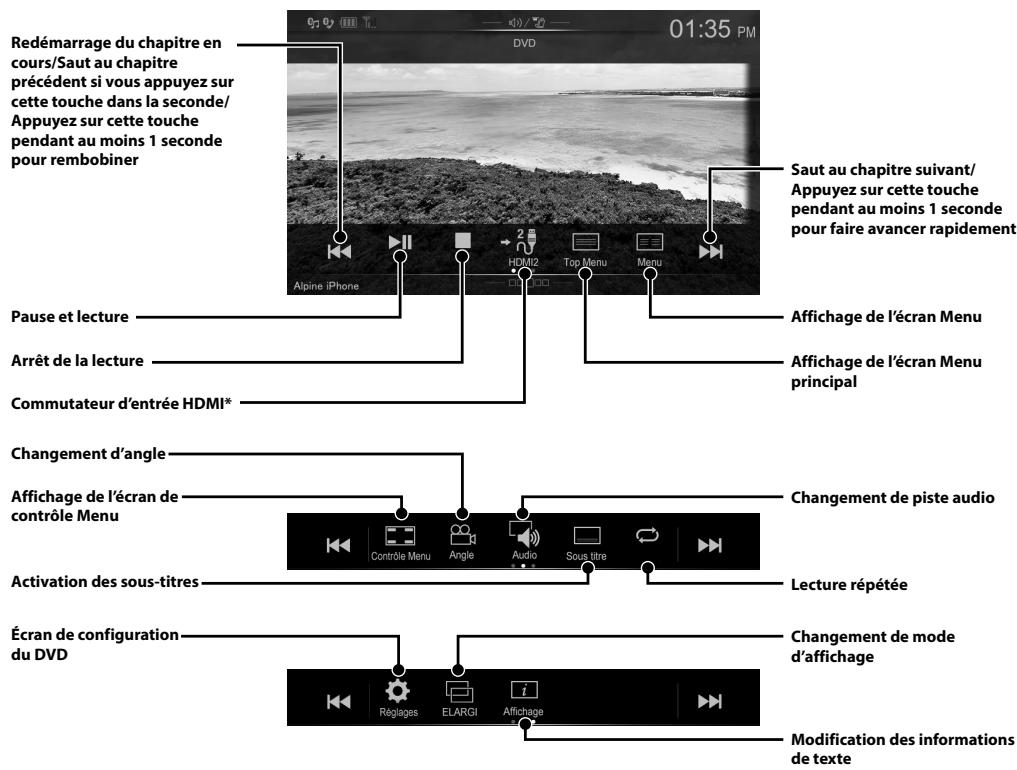

Utilisation d'un périphérique HDMI (lecteur de DVD, en option)
Lorsque vous raccordez un lecteur de DVD DVE-5300 (en option), vous pouvez le commander via l'appareil.
- Si vous raccordez un module sélecteur HDMI en option, vous pouvez raccorder deux périphériques HDMI. Si le sélecteur HDMI est activé lorsque deux périphériques HDMI sont connectés, le bouton de commutation de l'entrée HDMI est affiché. Le bouton affiché diffère selon les réglages et l'entrée HDMI actuellement sélectionnés. Pour plus de détails, référer-vous aux sections « Réglages HDMI » et « Activation/Désactivation du sélecteur HDMI » du MODE D'EMPLOI (CD ROM).

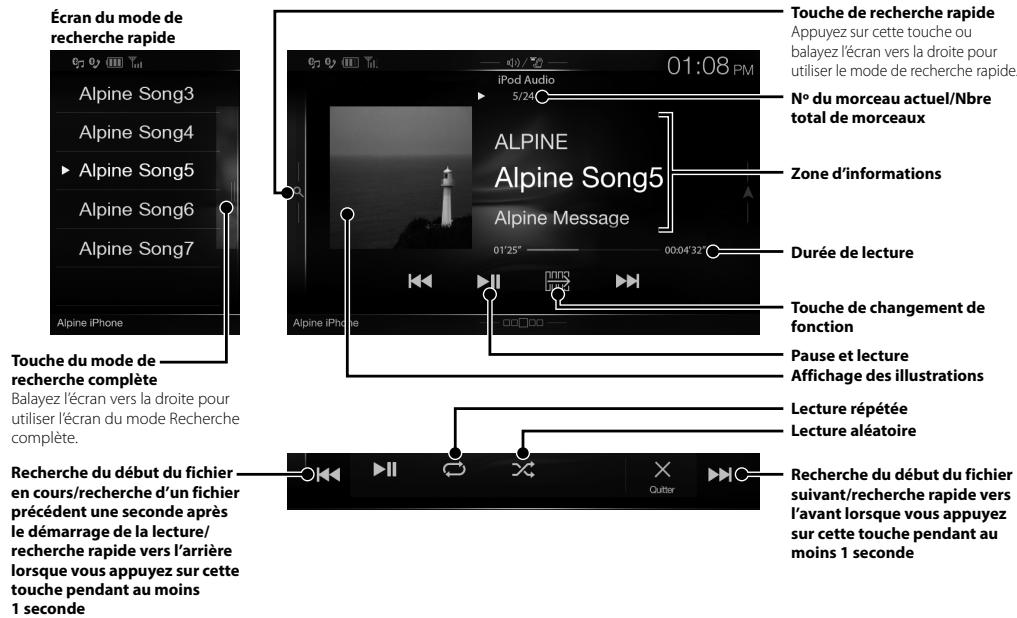

Utilisation d'un ipod/iphone (en option)
Un câble Lightning vers USB vendu séparément (KCU-471i), etc., est nécessaire selon le type d'iPod/iPhone utilisé.
Recherche d'un fichier audio (mode de recherche complète)
Recherche par nom d'artiste
2 Appuyez sur le nom de l'artiste de votre choix.
L'écran de recherche Albums de l'artiste sélectionné s'affiche.
Appuyez sur la touche [▶] de l'artiste souhaité pour démarrer la lecture des morceaux de l'artiste sélectionné.
Utilisation de la fonction téléphone mains libres
L'appareil peut se connecter à deux téléphones mains-libres.
Si vous connectez deux téléphones mains-libres sur l'appareil, sélectionnez « Priorité Appareil Main-Libre » dans « Réglages Bluetooth » pour régler l'ordre de priorité. Pour plus de détails, réferez-vous au MANUEL UTILISATEUR dans la SECTION AUDIO VISUEL (CD ROM).
Comment raccorder l'appareil à un périphérique compatible bluetooth (jumelage)
1 Appuyez sur la touche [Réglages] sur l'écran Menu.
2 Appuyez sur la touche [Bluetooth].
- Vérifiez que le réglage « Bluetooth » est défini sur « On » (☑).
3 Appuyez sur la touche [Reg. Appareils Bluetooth].
4 Appuyez sur [O] pour rechercher un nouveau périphérique.
5 Appuyez sur [J] (Audio), [S] (Mains libres) ou [J/J] (Les deux) pour le périphérique de la liste que vous souhaitez connecter.
Audio: Utilisation comme périphérique audio.
Mains libres: Utilisation comme périphérique mains libres.
Les deux : Utilisation comme périphérique audio et périphérique mains libres.
Une fois l'enregistrement du périphérique terminé, un message s'affiche et le périphérique revient au mode normal.
- Vous pouvez enregistrer jusqu'à 5 téléphones portables compatibles Bluetooth.
- Le processus d'enregistrement Bluetooth diffère selon la version du périhérique et de la fonction SPP (jumelage simple et sécurité). Si un mot de passe à 4 ou 6 caractères s'affiche sur cet appareil, saisissez-le à l'aide du périhérique compatible Bluetooth. Si un mot de passe à 6 caractères s'affiche sur cet appareil, vérifiez que le même mot de passe s'affiche sur le périhérique compatible Bluetooth et appuyez sur « Yes »
Prendre un appel
1 Un appel entrant déclenche la sonnerie, puis s'affiche sur le moniteur.
2 Appuyez sur l'écran de notification d'appel entrant.
L'appel démarre. Zone d'informations d'appel
Appuyez sur la zone d'informations d'appel lors d'un appel pour passer à l'écran des opérations du téléphone. Utilisez cet écran pour régler le volume de la voix, etc.
Raccrocher le téléphone
1 Appuyez sur la touche [ (Terminer appel).
L'appel se termine.
Fonctions de carte (X902D/X802D-U/INE-W710D uniquement)

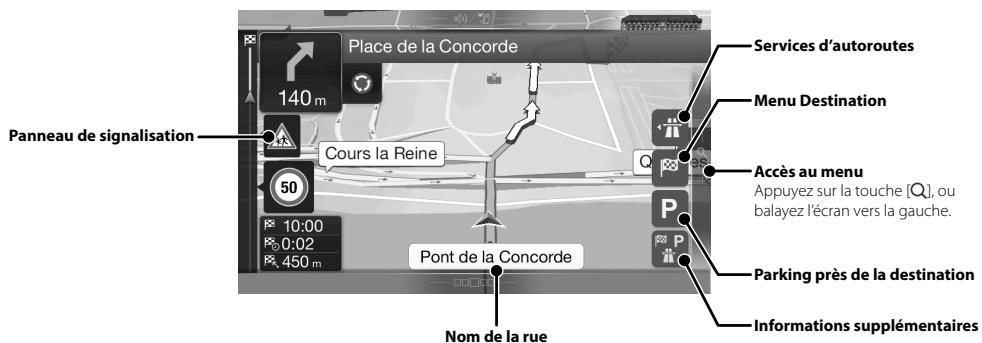

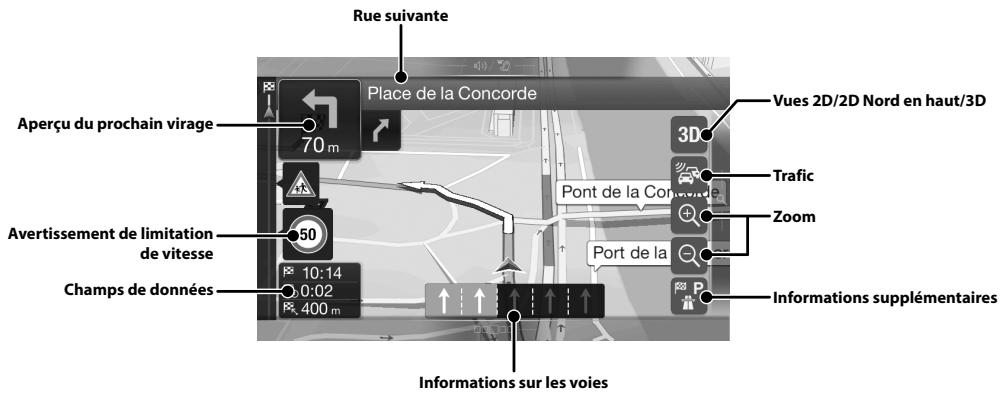

Voici une présentation des différentes touches et icônes sur l'écran de la carte. Pour plus d'informations sur cet écran, consultez le mode d'emploi.
Menu navigation (X902D/X802D-U/INE-W710D uniqueness)
Pour accéder au menu Navigation, appuyez sur la touche [Q] située à droite de l'écran des cartes ou balayez l'écran vers la gauche. Vous pouvez également appuyer sur le bouton A.
Itinéraire multipoint.
Créez votre propre itinéraire à partir d'un ou de plusieurs points d'itinéraire. Vous pouvez également programmer un itinéraire indépendamment de votre position GPS actuelle en définissant un nouveau point de départ.
Nouvel itinéraire
Sélectionnez votre détournement en saisissant une adresse ou ses coordonnées, ou en sélectionnant un lieu, une adresse mémorisée ou un itinéraire mémorisé. Vous pouvez par ailleurs rechercher vos destinations récentes dans l'historique. Si la connexion Internet est disponible, l'option de recherche en ligne peut vous aider à couvrir leur détournement.
Accès aux cartes
Appuyez sur cette zone ou balayez l'écran vers la troika.
Sélection d'une destination (X902D/X802D-U/INE-W710D uniquely)
L'exemple suivant décrit comment rechercher une destination lors de la sélection de [Ville/code postal] dans [Adresse].
- Vous pouvez restreindre votre recherche au pays ou à l'état en commençant par [Pays/État].
1. Appuyez sur la touche [Nouvel itinéraire] dans le menu Navigation. 2. Appuyez sur la touche [Adresse].
les itinéraires alternatifs.
7 Appuyez sur la touche [More] pour modifier les paramètres de l'itinéraire, ou appuyez sur la touche [Lancer navigation] pour commencer l'itinéraire.
3 Appuyez sur la touche [Ville/code postal]. 4 Saisissez le nom de la ville ou le code postal.
- Appuyez sur pour afficher la liste des propositions.
Saissez le nom de la rue.
- Appuyez sur pour afficher la liste des propositions.
6 Saisissez le numéro du logement ou la rue qui traverse.

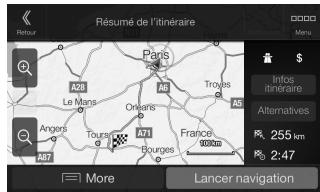

L'itinéraire est calculé et une carte s'affiche indiquant l'itinéraire complet. Sur cet écran vous pouvez consulter les informations de l'itinéraire et
Section du moniteur
Taille de l'écran
9" (X902D/i902D)
8"(X802D-U)
7" (INE-W710D/ILX-702D)
Type de LCD
LCD TN de type transparent
Système de fonctionnement
Matrice active TFT
Nombre d'éléments d'image
1 152 000 pièces
(800 × 480 × 3 RGB)
Nombre d'éléments d'image effectifs
99% ou plus
Système d'éclairage
LED
Section dutuner FM
Plaque de syntonisation
87.5-108.0MHz
Sensibilité usable en mode mono
8,1 dB (0,7 μV/75 ohms)
Seuil de sensibilité à 50 dB
12 dB (1,1 μV/75 ohms)
Sélectivité de canal alternatif
80 dB
Rapport signal sur bruit
65 dB
Séparation stéréo
35 dB
Rapport de captage
2,0 dB
Section dutuner MW
Plage de syntonisation
531-1602kHz
Sensibilité disponible
25,1 μV / 28 dBf
Section du TUNER LW
Plage de syntonisation
153-281 kHz
Sensibilité (norme CEI)
31,6 μV/30 dBf
Plage de syntonisation BANDE III
174,93-239,2MHz
Plage de synchronisation BAN
1452,96-1490,6MHz
Sensibilité disponible
-103 dBm
Rapport signal/bruit
95 dB
Dépassement stéreo
85 dB
Section USB
Version USB
USB 2.0
Consommation d'énergie max.
1500mA (prise en charge CDP)
Classe USB
USB (stockage de masse)
Système de fichiers
FAT16/32
Nombre de canaux
2 canaux (stéréo)
Réponse en fréquence*1
5-20 000 Hz (±1 dB)
Distorsion harmonique totale
0,008% (à 1 kHz)
Gamme dynamique
95 dB (à 1 kHz)
Rapport signal sur bruit
100dB
Déconnexion des canaux
85 dB (à 1 kHz)
*1 La réponse en fréquence peut différer selon le logiciel d'encodage ou le débit binaire.
Section HDMI
Format d'entrée
720p/480p/480i/VGA
Format de sortie
480p
Section GPS
Fréquence de réception du GPS
1575,42±1MHz
Sensibilité de réception du GPS
-130 dB max.
Section du périphérique bluetooth
Température de fonctionnement
-20°C à +60°C
Puissance de sortie maximale
50W × 4
Niveau de sortie audio
Présortie (avant, arrière) : 2 V/10k ohms (max.)
Présortie (caisson de graves) :
2 V/10k ohms (max.)
Poids
1,54 kg (3 lbs. 6 oz) (X802D-U)
Le X902D/i902D est dimensionné exclusivement pour un certain modèle de voiture. - En raison des améliorations que nous apportons continuellement à nos produits, les caractéristiques techniques et la conception peuvent être modifiées sans avis préalable. L'affichage à cristaux liquides (LCD) a été fabriqué avec des technologies de très haute précision. Sa résolution effective est supérieure à 99,99 %. Il est donc possible que 0,01 % des pixels soit toujours ACTIVÉ ou DÉSACTIVÉ.
- Windows Media et le logo Windows sont des marques de commerce ou des marques déposées de Microsoft Corporation aux États-Unis et/ou dans d'autres pays.
- Apple, iPhone, iPod et iPod touch sont des marques de commerce d'Apple Inc., déposées aux États-Unis et autres pays. Apple CarPlay est une marque de commerce d'Apple Inc.
- L'utilisation du logo Apple CarPlay signifie que l'interface utilisée du véhicule répond aux normes de performances d'Apple. Apple n'est pas responsable du fonctionnement de ce véhicule ni de sa conformité à la législation ou aux normes de sécurité en vigueur. Veuillez noter que l'utilisation de ce produit avec un iPhone ou un iPod peut affecter les performances de communication sans fil.
- « Made for iPod » et « Made for iPhone » indiquent que l'accessoire électronique a été spécialement conçu pour se connecter spécifiquement à un iPod ou un iPhone, respectivement, et que le fabricant certifie qu'il répond aux normes de performances d'Apple. Apple n'accepte aucune responsabilité liée à l'utilisation de cet accessoire ou à sa conformité aux normes de sécurité en vigueur. Notez que l'utilisation de cet accessoire avec un iPod ou un iPhone peut avoir une incidence sur les performances sans-fils. Android est une marque de commerce de Google Inc.
- Le robot Android est produit ou modifié à partir de travaux créés et partagés par Google, et utilisés conformément aux conditions décrites dans la licence d'attribution Creative Commons 3.0.
- SPOTIFY et le logo Spotify figurent parmi les marques de commerce de Spotify AB.
- La marque et les logos Bluetooth® sont des marques déposées qui appartiennent à Bluetooth SIG, Inc., et leur utilisation par Alpine Electronics, Inc., fait l'objet d'une licence.
- Les termes HDMI et HDMI High-Definition Multimedia Interface, ainsi que le logo HDMI sont des marques de commerce ou des marques déposées de HDMI Licensing, LLC aux États-Unis et dans d'autres pays.
- Technologie de codage audio MPEG Layer-3 sous licence de Fraunhofer IIS and Thomson. L'acquisition de ce produit ne fournit qu'une seule licence pour un usage privé et ne permet pas à l'utiliser d'utiliser ce produit à des fins commerciales (par exemple pour générer des recettes), pour une transmission en direct (terrestre, par satellite, par cable et/ou tout autre media), pour une transmission par Internet, intranet et/ou autres reseaux ou avec des systèmes de distribution de contenu électronique (plates-formes payantes ou applications de téléchargesments de matériel audio). Une licence indépendante est requise pour ce type d'utilisation. Pour plus d'informations, consultez le site http://www. mp3licensing. com
- ©2006-2016 TomTom. All rights reserved. This material is proprietary and the subject of copyright protection, database right protection and other intellectual property rights owned by TomTom or its suppliers. The use of this material is subject to the terms of a license agreement. Any unauthorized copying or disclosure of this material will lead to criminal and civil liabilities.
L'institutionepeendocectarconha dos telefonos manos libres.
8,1 dBf (0,7 V/75 ohm)
8,1 dBf (0,7 V/75 ohm)
8,1 dBf (0,7 V/75 ohm)
50 dB stillegevoeligheid
12 dB (1,1 μV/75 ohm)
184 allée des Erables
CS 52016-Villepinte
95 945 Roissy CDG cedex
FRANCE
Phone: +33(0)148638989
- Important
- Avertissement
- Installer l'appareil correctement de FACON a ce que le conducteur NE PUISSE PAS regarder la tv/video TANT que la voiture n'est PAS a l'arret et le FREIN a MAIN actionne.
- NE PAS Regarder de VIDEO pendant la conduite.
- N'activer AUCUNE fonction susceptible de detourner votre attention de la conduite du vehicule.
- NE PAS SUIVRE Les itineraires conseilles si le systeme de navigation INVITE a effectuerune maneuvre dangereuse ou illegale, ou vous PLACE dans une situation ou a un endroit dangereux.
- GARDER Le volume à FAIBLE niveau de manière àpovoir intendre les BRUIS extériéurs pendant la conduite.
- Minimiser l'affichage en COURS de conduite.
- NE PAS Desassembler ni modifier l'appareil.
- A utiliser uniquement sur des voitures a MASSE negative de 12 VOLTS.
- GARDER Les PETITS objects, COMME les VIS, hors de la PORTEE des enfants.
- Utiliser des fusibles de l'amperage approprie.
- NE PAS obstruer les sorties d'air ni les panneaux du radiateur.
- Utiliser cet appareil pour des applications mobiles de 12 v.
- Effectuer correctement les connexions.
- Avant TOUTTE connection, debrancher le cable de la BORNE negative de la batterie.
- NE PAS Denuver les CABLES electriques.
- NE PAS Endommager de conduites ni de CABLES LORS du FORAGE des TROUS.
- NE PAS Utiliser des ECROUS ni des boulons du circuit de freinage ou de direction pour les connxions de MASSE.
- NE PAS Installer a des endroits susceptibles d'entraver la conduite du vehicule, COMME le VOLANT ou le LEVIER de vitesses.
- Attention
- Interrompre toute utilisation en cas de probleme.
- FAIRE installer le cablage et l'appareil par des experts.
- Utiliser les accessoires specifies et les installer correctement.
- FAIRE Cheminer le cablage de manière a NE PAS le coincer CONTRE une ARETE metallique.
- NE PAS Installer a des endroits tres humides ou poussiereux.
- Emplacement des commandes
- Basculement de l'écran des sources sur un écran spécifique
- Fonction favoris
- Mémorisation des éléments
- Android auto (en option)
- Appuyez sur le bouton MENU.
- Appuyez sur [android auto]
- Apple carplay (en option)
- Application alpine connect (en option) (X902D/X802D-U/ INE-W710D uniquement)
- Utilisation du mode dab/dab+/dmb
- Utilisation d'un périphérique de mémoire flash USB (en option)
- Utilisation d'un périphérique HDMI (lecteur de DVD, en option)
- Utilisation d'un ipod/iphone (en option)
- Recherche d'un fichier audio (mode de recherche complète)
- Appuyez sur le nom de l'artiste de votre choix.
- Utilisation de la fonction téléphone mains libres
- Comment raccorder l'appareil à un périphérique compatible bluetooth (jumelage)
- Prendre un appel
- Raccrocher le téléphone
- Fonctions de carte (X902D/X802D-U/INE-W710D uniquement)
- Menu navigation (X902D/X802D-U/INE-W710D uniqueness)
- Itinéraire multipoint.
- Nouvel itinéraire
- Accès aux cartes
- Sélection d'une destination (X902D/X802D-U/INE-W710D uniquely)
- Section du moniteur
- Section dutuner FM
- Section dutuner MW
- Section du TUNER LW
- Section USB
- Section HDMI
- Section GPS
- Section du périphérique bluetooth
Marque : ALPINE
Modèle : ILX-702D
Catégorie : Autoradio
