Type de produit	Hotte de cuisine
Marque	Whirlpool
Modèle	WCN65FLK
Dimensions (H x L x P)	13,3 x (49,9 / 54,9 / 59,9 / 89,9) x 51 cm
Diamètre d'évacuation	12,5 cm
Type d'installation	Aspirante (évacuation extérieure) ou filtrante (recyclage) avec kit charbon actif (non fourni)
Éclairage	LED, 2,5 W, culot E14
Vitesses d'aspiration	3 vitesses : minimum, moyenne, maximum
Filtre anti-graisse	Métallique, lavable au lave-vaisselle ou à la main (tous les mois)
Filtre à charbon	À remplacer tous les 4 mois, non lavable
Distance minimale au plan de cuisson	50 cm (électrique) / 65 cm (gaz ou mixte)
Alimentation électrique	Se référer à la plaque signalétique (tension et fréquence)
Sécurité	Débrancher avant entretien ; ne pas utiliser sans filtre ; attendre refroidissement des lampes
Matériau	Acier inoxydable (estimation)

FOIRE AUX QUESTIONS - WCN65FLK WHIRLPOOL

Comment installer la hotte Whirlpool WCN65FLK ?

L'installation doit être effectuée par un professionnel qualifié. Respectez les distances minimales : 50 cm au-dessus d'une cuisinière électrique, 65 cm au-dessus d'une cuisinière à gaz. Utilisez les vis fournies et un conduit d'évacuation de diamètre 12,5 cm. Si vous optez pour la version filtrante, le kit charbon (non fourni) doit être installé.

Quelle est la distance minimale entre la hotte et la cuisinière ?

La distance minimale est de 50 cm pour une cuisinière électrique et de 65 cm pour une cuisinière à gaz ou mixte. Suivez toujours les instructions du fabricant de la cuisinière si une distance supérieure est spécifiée.

Comment nettoyer le filtre anti-graisse métallique ?

Le filtre anti-graisse doit être nettoyé une fois par mois. Vous pouvez le laver à la main avec un détergent non agressif ou au lave-vaisselle à basse température (cycle rapide). Le lave-vaisselle peut provoquer une décoloration, mais les performances de filtration restent inchangées. Pour le retirer, tirez la poignée à ressort.

Quand faut-il remplacer le filtre à charbon ?

Le filtre à charbon doit être remplacé tous les 4 mois maximum, ou plus souvent selon l'utilisation. Il ne peut pas être nettoyé ou régénéré. Pour le remplacer, retirez d'abord les filtres anti-graisse, puis installez le nouveau filtre en alignant les chevilles et en tournant dans le sens horaire.

La hotte ne s'allume pas, que faire ?

Vérifiez d'abord qu'il n'y a pas de coupure de courant et que la fiche est bien branchée. Assurez-vous qu'une vitesse d'aspiration a été sélectionnée. Si la hotte s'éteint pendant le fonctionnement, vérifiez le disjoncteur. Débranchez la hotte pendant 5 secondes puis rebranchez-la. Si le problème persiste, contactez le service après-vente.

Comment remplacer l'ampoule LED ?

Débranchez d'abord la hotte et assurez-vous que les lampes sont froides. Retirez la grille. Remplacez l'ampoule défectueuse par une ampoule LED de 2,5 W maximum avec culot E14. Remontez la grille avant de rebrancher.

Puis-je utiliser la hotte sans évacuation extérieure ?

Oui, la hotte peut être utilisée en version filtrante (recyclage). Pour cela, vous devez installer un kit charbon actif (vendu séparément) qui filtre les odeurs et renvoie l'air dans la pièce. La hotte est livrée prête pour une utilisation en version aspirante (évacuation extérieure).

La hotte fait du bruit, que faire ?

Un bruit anormal peut provenir d'un filtre mal installé, d'un conduit d'évacuation obstrué ou d'une vitesse trop élevée. Vérifiez que les filtres sont bien en place et propres. Assurez-vous que le conduit d'évacuation n'est pas plié ou de diamètre inférieur (doit être de 12,5 cm). Si le bruit persiste, contactez le service technique.

Comment démonter les filtres ?

Pour le filtre anti-graisse métallique : tirez la poignée à ressort vers le bas. Pour le filtre à charbon (si installé) : retirez d'abord les filtres anti-graisse, puis tournez le filtre à charbon dans le sens antihoraire pour le déverrouiller. Suivez l'ordre inverse pour le remontage.

Où trouver la plaque signalétique ?

La plaque signalétique se trouve à l'intérieur de la hotte, généralement sur le côté ou derrière le filtre. Elle indique la tension, la fréquence, le numéro de série et d'autres données techniques nécessaires pour le service après-vente.

MODE D'EMPLOI WCN65FLK WHIRLPOOL

Höhe (cm)	Breite (cm)	Tiefe (cm)	Ø des Abluftrohrs (cm)
13,3	49,9	51	12,5
13,3	54,9	51	12,5
13,3	59,9	51	12,5
13,3	89,9	51	12,5

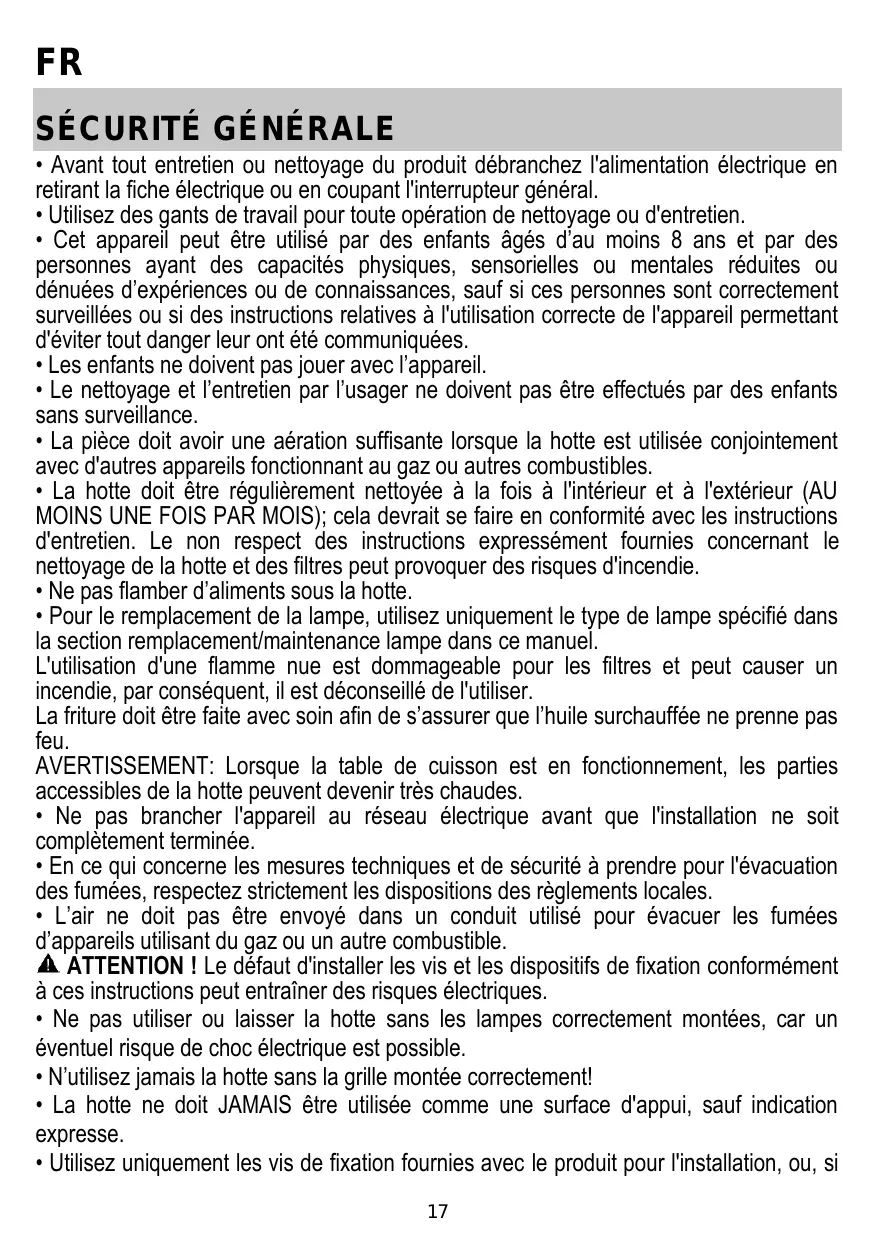

• Avant tout entretien ou nettoyage du produit débranchez l'alimentation électrique en retardant la fiche électrique ou en coupant l'interrupteur général.
• Utilisez des gants de travail pour toute opération de nettoyage ou d'entretien.
• Cet apparéil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacité physiques, sensorielles ou mentales réduites ou dénuées d'expériences ou de connaissances, sauf si ces personnes sont correctement surveillées ou si des instructions relatives à l'utilisation correcte de l' apparéil permettant d'éviter tout danger leur ont été communiquées.
• Les enfants ne doivent pas jouer avec l'appareil.
• Le nettoyage et l'entretien par l'usager ne doivent pas etre effectués par des enfants sans surveillance.
• La pierce doit avoir une aération suffisante lorsque la hotte est utilisée conjointement avec d'autres apparèils fonctionnant au gaz ou autres combustibles.
• La hotte doit être régulièrement nettoyée à la fois à l'intérieur et à l'extérieur (AU MOINS UNE FOIS PAR MOIS); cela devrait se faire en conformité avec les instructions d'entretien. Le non respect des instructions expressément fournies concernant le nettoyage de la hotte et des filtres peut provoquer des risques d'incendie.
• Ne pas flamber d'aliments sous la hotte.
• Pour le remplacement de la lampe, utilisez uniquement le type de lampe spécifique dans la section remplacement/maintenance lampe dans ce manuel.
  L'utilisation d'une flamme neue est dangereable pour les filtres et peut causeur un incendie, par consequent, il est deconseilde l'utiliser.
  La friture doit être faite avec soin afin de s'assurer que l'huile surchauffée ne p renne pas feu.
  AVERTISSEMENT: Lorsque la table de cuisson est en fonctionnement, les parties accessibles de la hotte peuvent devenir très chaudes.
• Ne pas brancher l'appareil au réseau électrique avant que l'installation ne soit complètement terminée.
• En ce qui concerne les mesures techniques et de sécurité à prendre pour l'évacuation des fumées, respectez strictement les dispositions des règlements locales.
• L'air ne doit pas être envoyé dans un conduit utilisé pour evacuer les fumées d'appareils utilisant du gaz ou un autre combustible.
  ATTENTION! Le défaut d'installer les vis et les dispositifs de fixation conformément à ces instructions peut entraîner des risques électriques.
• Ne pas utiliser ou laisser la hotte sans les lampes correctement montées, car un évientuel risque de chocolélectrique est possible.
• N'utilisez jamais la hotte sans la grille montée correctement!
• La hotte ne doit JAMAIS être utilisée comme une surface d'appui, sauf indication expresse.
• Utilisez uniquement les vis de fixation fournies avec le produit pour l'installation, ou, si

non fournies, acheter le type correct de vis.

• Utilisez la longueur correcte pour les vis qui sont identifiées dans le Guide d'installation.
• En cas de doute, consultez votre centre de service agrée ou du personnel qualifié.

ATTENTION! Ne pasmettre en marche au moyen d'unprogrammateur, d'une minuterie, ou d'un systeme de commande à distance séparé ou tout autre dispositif qui met l'appareil sous tension automatiquement.

Les enfants de moins de 3 ans ne doivent pas s'approcher de l'appareil. Sans la surveillance constante d'un adulte, garder l'appareil hors de la portée des enfants de moins de 8 ans.

ATTENTION: l'appareil ne peut etre mis en marche par le biais d'un dispositif externe ou d'un systeme de commande a distance séparé.

Cet apparéil n'est pas destiné à un usage professionnel. Ne pas utiliser l' apparéil à l'extérieur.
Pour eviter le risque de lesions personnelles, l'appareil doit eté déplaced et installé par deux ou plusieurs personnes.
L'installation, complenant eventulement aussi les raccords pour l'alimentation hydriques (si prévus) et les branchements électriques, et les interventions de réparation doivent être effectés par un personnel qualifié.

Après avoir complètement l'installation, conserver le matériel d'emballage (plastique, polystyrene, etc.) hors de la portée des enfants pour éviter le risque d'étouffement.

Ne jamais utiliser l'appareil pieds nus ou mouillés.

Ne jamais utiliser d'appareils de nettoyage à vapeur pour évier le risque de chocolélectrique.

Comme indiqué par le symbole, le matériel d'emballage est 100% recyclable

La hotte peut avoir des configurations esthetiques differentes par rapport a ce qui est illustré dans les dessins de ce manuel, cependant les instructions pour l'utilisation, l'entretien et l'installation restent identiques.

Suivre impératifement les instructions de cette notice. Le constructeur décline toute responsabilité pour tous les inconvénients, dommages ou incendies provoqués à l'appareil et dus à la non observation des instructions de la présente notice. Cet apparéil est destiné à être utilisé dans des applications domestiques et analogues telles que : - des coins cuisines réservés au personnel dans des magasins, bureaux et autres environnementaux professionnels ; - des femmes ; - l'utilisation par les clients des hotels, motelels et autres environnementaux à caractère résidentiel ; - des environnementaux du type,chambre d'hôtes.

Il est important de conserver ce livre pour pouvoir le consulter à tout moment. En cas de vente, de cession ou de déménagement, assurez-vous que la notice d'utilisation l'accompagne.
- Veuiliez tire attentivement les instructions, vous trouvez des informations importantes sur l'installation, le mode d'emploi et la sécurité.
- Ne pas effectuer des modifications électriques ou mécaniques sur le produit ou sur les conduits d'évacuation.
- Avant d'installer l'appareil, vérifie qu'il n'y aaucun composant endommagé. Sinon, contactez votre revendeur et ne continuez pas l'installation.

• La distance minimum entre la superficie de support des recipients sur le dispositif de cuisson et la partie la plus BASSE de la hotte de cuisine ne doit pas etre inférieure a 50cm dans le cas de cusinières électriques et de 65 cm dans le cas de cusinières a gaz ou mixtes.

Si les instructions d'installation du dispositif de cuisson au gaz spécifique une plus grande distance, il faut en tener compte.

BRANCHEMENT ÉLECTRIQUE

La tension électrique doit correspondre à la tension reportée sur la plaque signalétique située à l'intérieur de la hotte. Si une prise est présente, branchez la hotte dans une prise murale conforme aux normes en vigueur et placée dans une zone accessible

également après l'installation. Si aucune prise n'est présente (raccordement direct au circuit électrique), ou si la prise ne se trouve pas dans une zone accessible également après l'installation, appliquez un disjoncteur normalisé pour assurer de débrancher complètement la hotte du circuit électrique en conditions de catégorie surtension III, conformément aux règlementations de montage.

ATTENTION! Avant de rebrancher le circuit de la hotte à l'alimentation électrique et d'en vérifier le fonctionnement correct, contrôletz always que le cable d'alimentation soit monté correctement.

Si le cable n'est pas équipé d'une fiche, branchez les fils selon le tableau suivant:

Tension principale et fréquence

Se référer à la valeur indiquée sur l'étiquette des caractéristiques à l'intérieur de la hotte.

Branchement des fils

N:bleu

L:brun

Changement du cable d'alimentation

La hotte est pourvue d'un cable d'alimentation spécial; en cas de déterioration du cable, en demander un neuf au service d'assistance technique.

ÉVACUATION DE L'AIR

(pour les versions aspirantes)

Relier la hotte aux tubes et trous d'évacuation de la paroi d'un diamètre équivalent à la sortie de l'air (collier de raccord).

L'utilisation de tubes et des trouss d'évacuation à paroi avec un diamètre inférieur entraînera une diminution des performances d'aspiration et une nette augmentation du bruit.

Nous déclinons toute responsabilité à cet égard.

Utiliser un tuyau de la longueur strictement nécessaire.
! Les coudes du tuyau doivent être en nombre minime (angle maxi du coude: 90^ ).
! Éviter les variations excessives de section du tuyau.
! La société décline toute responsabilité si ces normes ne sont pas respectées.

FILTRANTE OU ASPIRANTE ?

Vorher est prete pour etre utilise en version aspirante.

Pour utiliser la hotte en version filtrante, il faut installer le KIT ACCESSOIRES prévu.

Vérifier dans les premières pages de ce manuel si le KIT ACCESSOIRES est déjà fourni ou s'il faut l'acheter à part.

Remarque: Si foumi dans le kit, dans certains cas, le système de filtration supplémentaire à base de charbon actif pourrait déjà être installé dans la hotte.

Les informations pour la transformation de la hotte de version aspirante à version filtrante sont déjà containues dans ce manuel.

Version aspirante

Les vapeurs sont évacuées vers l'extérieur à travers un conduit d'évacuation fixé à la bride de raccord qui se trouve au-dessus de la hotte.

ATTENTION!

Le tuyau d'évacuation n'est pas fourni et doit être acheté à part.

Le diamètre du tuyau d'évacuation doit être égal à celui de la bride de raccord.

ATTENTION!

Si la hotte est équipée d'un filtre à charbon, ce dernier doit être enlevé.

Version filtrante

L'air d'aspiration sera dégraissé et désodorisé avant d'être renvoyé dans la pierce.

Pour utiliser la hotte dans cette version, vous doivent accorder un système de filtrage supplémentaire basé sur charbon actif.

COMMANDES

La hotte est equipée d'un panneau de contrôle doté d'une commande de vitesse d'aspiration et d'une commande d'éclairage du plan de cuisson.

a. ON/OFF lumières
b. OFF moteurs
c.-d.-e. Puissance d'aspiration minimum (c.), moyenne (d.), maximum (e.).

ENTRETIEN

Nettoyage

Pour le nettoyage, utiliser EXCLUSIVEEMENT un chiffon humidifié avec des détergent liquides neutres. NE PAS UTILISER D'OUTILS OU D'INSTRUMENTS POUR LE NETTOYAGE! Éviter l'usage de produits abrasifs, NE PAS UTILISER D'ALCOOL!

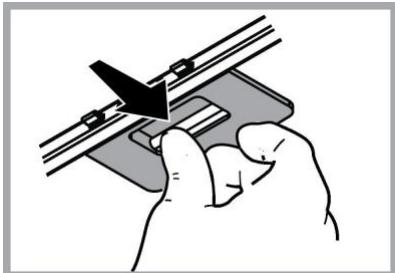

Entretien des filtres anti-graisses

Il retient les particules de graisse issues de la cuisson.
Le filtrte anti-graisse métallique doit être nettoyé une fois par mois avec des détergents non agressifs, à la main ou dans le lave-vaisse à faibles températures et cycle rapide.
Le lavage du filtrte anti-graisse métallique au lave-vaisse peut en provoquer la décoloration. Toutefois, les caractéristiques de filtrage ne seront enaucun cas modifiées. Pour démonter le filtrte anti-graisse, tirer la poignée de décrochement à ressort.

Entretien des filtres au charbon

Retient les odeurs désagreables de cuisson.

La saturation du charbon actif se constate après un employe plus ou moins long, selon la fréquence d'utilisation et la régulariat du nettoyage du filtré àGRAisses. Il est nécessaire de changer le filtré après quatre mois, au maximum.

IL NE PEUT PAS être nettoyé ou régénéré.

Retirez les filtres graisses.

Montez les filtres de façon qu'ils recouvent le moteur
Contrôlez que les chevilles R Presentses sur le support de
ventilation se trouvent en face des fentes S, puis toumez
dans le sens des aiguilles d'une montre jusqu'au blocage.
Pour le démontage, procédez dans l'ordre inverse.
Remontez les filtresGRAisses.

Remplacement des lampes

Fig.4
Débrancher l'appareil du réseau électrique
Attention! Avant de toucher les lampes, assurez-vous qu'elles soient froiges.
Retirez la grille.
Remplacer I'ampoule brulee.
Utiliser uniquement des ampoules LED de 2,5W-E14 (maximum). Pour de plus amples détails, consulter la notice jointe "ILCOS D" (position alphanumeric "1e").

Remonterla grille.

ÉLIMINATION

Cet appareil porte le symbole du recyclage conformément à la Directive Européenne 2012/19/EC - UK SI 2013 No.3113 concernant les Déchets d'Équipements Électriques et Électroniques (DEEE ou WEEE).

En procedant correctement à la mise au rebut de cet appariel, vous contribuerez à empêcher toute conséquence nuisible pour l'environnement et la santé de l'homme.

Le symbole présent sur l'appareil ou sur la documentation qui l'accompagne indique que ce produit ne peut en aucun cas être traité comme déchet menager. Il doit par conséquent être remis à un centre de collecte des déchets charge du recyclage des équipements électriques et électroniques.

Pour la mise au rebut, respectez les normes relatives à l'élimination des déchets en vigueur dans le pays d'installation.

Pour obtenir de plus amples détails au sujet du traitement, de la récapération et du recyclage de cet articleil, veuillus vous adresser au bureau compétent de votre commune, à la société de collecte des déchets ou directement à votre revendeur.

Appareil concu, testé et fabriqué conformément aux normes suivantes :

• Sécurité : EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Performances: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Suggestions pour une utilisation correcte afin de réduire l'impact environnemental : Allumer la hotte à la vitesse minimum pendant la cisson et la laisser fonctionnerpendant quelques minutes après la fin de la cisson. Augmenter la vitesse unquielement en presence d'une grande quantité de fumée ou de vapeur et n'utiliser la/les vitesse(s) accélérées que dans les cas extrêmes. Remplacer le(s) filtré(s) au charbon lorsque cela est nécessaire afin de maintainir une réduction efficace des odeurs. Nettoyer le(s) filtrés àGRAISSSE lorsque cela est nécessaire afin de maintenir un filtrage efficace des graisses. Utiliser un système de tuyauterie du diamètre maximum indiquedans ce manuel afin d'optimiser le rendement et de minimiser le bruit.

ANOMALIES DE FONCTIONNEMENT

En cas d'anomalie de fonctionnement, avant de faire appel au service d'assistance, effectuer les contrôles suivants:

Si la hotterne fonctionne pas:

S'assurer:

• de l'absence de coupure de courant.
• qu'une vitesse a eté sélectionnée.

Si la hotte a un faible rendement:

S'assurer:

• que la vitesse du moteur selectionnée est suffisante pour la quantité de fumée et de vapeurs libérées.
• que la cuisine est insuffisamment aérée pour assurer une prise d'air.
• que le filtré à charbon n'est pas usé (hotte en version filtrante).

Si la hotte s'eteint durant son fonctionnement normal:

S'assurer:
- de l'absence de coupure de courant.
- que le disposifit d'interruption omnipolaire ne s'est pas déclenché.

Si la hotter ne fonctionne pas correctement, débranchez la prise pendant environ 5 secondes, puis rebranchez-la. Si le problème persiste, contactez le service de réparation compétent.

DONNÉES TECHNIQUE

Hauteur (cm)	Largeur (cm)	Profondeur (cm)	Ø de tube d'évacuation (cm)
13,3	49,9	51	12,5
13,3	54,9	51	12,5
13,3	59,9	51	12,5
13,3	89,9	51	12,5

Éléments non foumis avec la hotte

Voupez tellecharger les consignes de sécurité, le manuel de l'utilisateur, la fiche produit et les données energétiques en :

• Visitant notre site internet docs.whirlpool.eu
• Utilisant le Code QR
• Vous pouvez également contacter notre service après-venture (voir numero de téléphone dans le livre de garantie). Lorsque vous contactez notre Service Avec-venture, veuillez indiquer les codes visibles sur la plaque signalétique de l'appareil.
