MANUAL DE UTILIZADOR WCN65FLK WHIRLPOOL

PT Instruções de uso

ANOMALías DE FUNCIONAMIENTO

• Antes de fazer qualquer operacao de limpeza ou de manutencao, deve-se desligar o exaustor da rede elétrica retirando a tomada ou desligando a alimentação da rede elétrica.
• Usar sempre luvas de trabalho para todas as operações de instalacao e manutenção.
• Este aparecido pode ser uso por crianças a partir de 8 anos de idade e por pessoas com reduzidas capacidades fisicas, sensoriais e mentalais, ou falta de experiencia e conhecimiento, desde que sejam supervisionadas ou se tiverem recebido as necessarias instruções relatives ao uso em segurança do aparecido e que tenham acontecimiento dos riscos envolvidos.
• As crianças não devem ser autorizadas a Manipular os comandos ou a brincar com o aparecido.
  A limpeza e a manutenção não devem ser feitas por crianças sem supervisão.
• O local onde o aparelho sera instalado, deve ser suficientmente ventilado, quando o exaustor for utilizeso em Conjunto comculosdispositivos de combustao de gas ou outros combustiveis.
• O exaustor deve ser limpo regularmente, interna e externamente (PELO MENOS UMA VEZ POR MÉS), respeitando expressamente as indicações no manual, nas instruções de manutenção.
• A inobservança das normas de limpeza do aparelho e da substituição e limpeza dos filtros comporta riscos de incério.
• É severamente proibido colocar alimentos diretamente na chama, sob o exaustor.
• Para a substituição da lâmpada, utilizes apenas o tipo de lâmpada indicado na secção de Manutenção/Substituição de lâmpadas deste manual.
  O uso de chama livre causa danos aos filtros e pode originar incéndios, portanto, deve ser évitado em quaisquer circunstancias.
  Os alimentos fritos devem ser feitos sob controle, para fazer que o oleo sobraqueça e se incendeie.
  CUIDADO: Peças acessveis do exaustor podem queimar quando utilizesc com a plac de fogão.
• Não ligar o aparecido à rede electrica até que a instalação está totalmente conclusão.
• Relativamente às medidas tínicas e de segança a serem adotadas para a descarga de fumos, é importante respeitar rigorosamente os regulamentos fornecidos pelas autoridades locais.
• O Sistema de conduitas deste aparelho não pode ser connectado à outras sistemas de ventilação já existente que esteja a ser uso para qualquer outras finalidade, como descarga de fumos de aparhos a gás ou outros combustíveis.
  ATENÇA! A falta de instalação de parafusos ou dispositivos de fixação em conformidade com estas instruções, pode resultar em riscos electrolyticos

• Não utilizes ou除去 o exaustor sem lâmpadas corretemente montadas, devo ao possível risco de Choques eletricos.

• Nunca utilizes o exaustor sem as grades montadas corretamente.

• O exaustor NUNCA deve ser utilisé como una superficie de apoyo, a menos que soit specifically indicado.
• Usar somente os parafusos de fixação fornecidos com o aparheiro, para a instalação, ou, se não for fornecido, comprar o tipo de parafuso correto.
• Usar o comprimento correto para os parafusos que são identificados no Guia de Instalação.
• Em caso de duvida, consulutar um centro de assistência autorizada ou专业技术 qualificado.
  ATENÇA! Não utilizes com um programador, temporizador, telecomando分开ou qualquer及其他 dispositivo que se ativa automaticamente.

Manter as cianças menores de 3 anos afastadas do aparelho. quando não vigiadas por um adulto, as cianças menores de 8 anos devem ser mantidas afastadas do aparelho.

ATENÇA: o aparecido não deve ser operado mediante um disposito externo ou atravesemos dumsystema de commando à distência separado.
Este aparelho nao se destina ao uso profissional. nao utilizez o aparelho ao ar livre.
A Para evacitar o risco de ferimentos pessoas, o aparecido deve ser movido e instalado por das ou mais pessoas.
A instalacao - incluindo quando quaisquer conexoes para fornecimento de agua (caso previsto) e as ligações electrolyicas - e as operações de reparacao devem ser realizadas por pessoal qualificado.

Uma vez conclusión a instalação, o material de embalagem (peças de plástico, poliestireno, etc.) delve ser mantido fora do alcance das crianças para fazer o risco de asfixia.

Não usar o aparecido quando estiver molhado ou descalço.

Nunca utilizes um aparelho de limpeza a vapor para limpar o aparelho - risco deCHOque elétrico.

O material de embalagem é 100% reciclavel e está marcado com o símbolo da reciclagem

O exaustor pode ser estetricamente diferente do modelo ilustrado neste manual, no entanto as instruções de uso, manutenção e instalação são as/DDmas.

Siga especialmente as instruções indicadas neste manual. Declina-se qualquer responsabilité por eventuais invenrientes, danos ou incéndios provocados ao aparelho, derivantes da inobservança das instruções indicadas neste manual. O exaustor foi concebido para a aspiração de fumes e vapeores de cozedura e é destinado exclusivamente para uso dométrico.

• É importante conservar este manual para eventuels consultas futuras.
  Em caso de vendu ou mudanca, certifique-se que o manual acompanha o produits.
  Leia cuidadosamente as instruções: apareceram importantes informações sobre a instalação, uso e segurarça.
• Não efectue variações eletricas ou mecânicas no produits ou nos tubos de fuga.

• Antes de prosseguir com a instalação do aparelho, verifique se todos os componentes não está danificados. Caso contrário, contacte o seu fornecedor e não prossiga com a instalação.

• A distança minima entre a superficie de suporte dos recipientes sobre o fogão e a parte mais baixa do exaustor não deve ser inferior a 50cm no caso de fogões electrolyticos e 65 cm no caso de fogões a gás ou combinados.

Se as instruções de instalação do fogão a gás especialcarem uma distência maior, deve-se levar em conta esta indicatoração.

CONEXÃO ELETRICA

A voltagem da rede eletrica deve corresponder com a voltagem indicada na etiqueta

das caracteristicas, situada no interior do exaustor. Se dotado de ficha, conectar o exaustor a uma tomada, em conformidade com as normas vigentes, posta em zona acessível, mesmo deposita da instalação. Se não tiver ficha (conexão direta à rede) ou a tomada não se encontrar numa zona acessível, mesmo deposita da instalação, aplicar um interruptor bipolar, em conformidade com a nome que assegure a desconexão completenessa rede nas condições da categoria de sobretensão III, de acordo com as regras de instalação.

ATENÇA! Antes de conectar novamente o circuito do exaustor com a alimentação eletrica, verifcar o seu functimento, e verificar se o cabo de rede está montado corretemente.

Se o cabo não estiver equipado com uma ficha, lique os cabos de acordo com aanela segunte:

Tensão da redeétrica e frequência

Consultar o valor indicado na etiqueta de caracteristicas no interior do exaustor.

Ligação de cabo

N:azul

L:castanho

Substituição do cabo de alimentacao

O exaustor está equipado com um cabo de alimentação especial; no caso do cabo ficar danificado, efetuar um pedido ao service de assistência técnica.

SAÍDA DO AR

para as versoes apsirantes)

Conectar o exaustor aes tubos e orificios de descarga da parede com diametro equivalente a saida de ar (falange de uniao).

O uso de tubos ou orificios de descarga de parede com diametro inferior, pode provocar a diminuiacao do desempenho de aspiracao e um drastico aumento do ruido.

Não nos responsabilizamos a este respeito.

Utilizar um tubo conductor com complemento não inferior ao indicado.
! Utilizar um tubo conductor com o menor número possível de curvas (angulo máximo da curva: 90^ ).
! Evitar alteracoes drasticas da secao do tubo (diametro).
! Caso estas nomas não sejam respeitadas a Empresa declina qualquer responsabilitadde.

FILTRANTE OU ASPIRANTE ?

I O seu exaustor está antes para serutilido na versao aspirante.

Para utilizes o exaustor na versao filtrante deve ser instalado um KIT ACESSORIO apropriad.

Verifique nas primeiras páginases deste manual se o KIT ACESSORIO já vem fornecido ou se deve ser comprado separadamente.

Note: Se for fornecido com o equipamento, em somes cases, o systeme de filtragem adjunta a base de carao activo pode ja estar instalado no exaustor.

As informações para a transformação do exaustor da versão aspirante à versão filtrante já está contidas neste manual.

Versão aspirante

Os vapores são evacuados para o exterior, por meio de um tubo de descarga fixado à falange de conexão que se encontrar sobre o exaustor.

ATENÇAO!

O diametro do tubo de descarga deve ser equivalente ao diametro do anel de conexao.

ATENÇAIO!

O ar aspirado sera desengordurado e desodorizzato antes de ser recanalizado de volta para o ambiente.

Para usar o exaustor esta versão é necessário instalar umsystema de filtragem adiconal à base de carvalo ativado.

COMANDOS

O exaustor vem equipado com um pail de comandos com um controlo de velocidade de aspiracao e um controlo para acender a luz de iluminação do plano de cozedura.

a. ON/OFF luzes
b. OFF motores
c. -d. -e. Potência minima de aspiração (c.), media (d.), Tmaxa (e).

MANUTENÇÃO

Limpeza

Manutenção dos filtros anti-gordura

Capta as particulas de gordura provenrientes da cozedura.

O Filtro de gordura deve ser limpo uma vez por mês com detergentes não agressivos. O filtro pode ser lavado manualmente ou na boa de lavar louça a baixas temperatas e com um ciclo breve.

O fazer metalico para a gordura pode perder cor com as lavagens na区内aLouça,mas as suascharacteristicas defiltracao não se alteram.

Para desmontar o fazer antigordura puxe o puxador de libertação com mola.

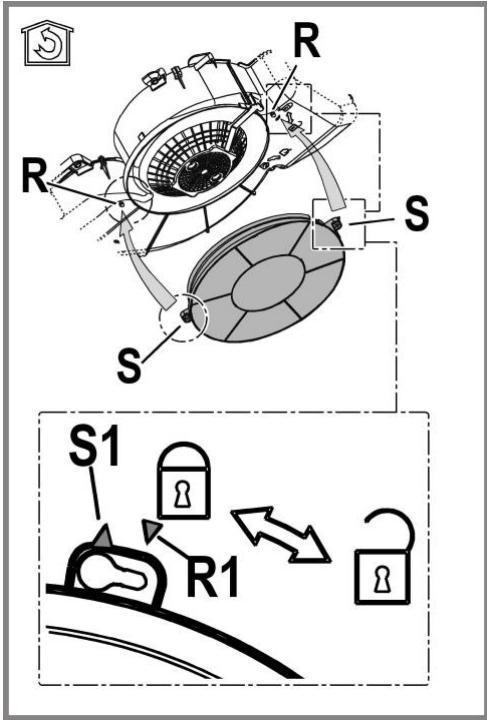

Manutenção do FILTER a carvão

Retém os odeores desagradáveis produzidos durante a preparação de alimentos.

A)saturação doimento de carvãoativado verifica-se antes um uso mais ou menos prolongado, em funcão do tipo de cozedura e da regularidade da limpeza doimento de gorduras. Em todo caso, é necessário substitui o cartucho no maximo a cada 4 meSES.

NÃO pode ser lavado ou regenerado.

Retire os filtros de gordura.

Monte os filtres de cobertura do motor.

Certifique-se de que os pernos R do transporte correspondem às abertas S;进驻, rode no sentido dos ponteiros do relógio até bloquear.

Para desmontar, siga a ordem inversa.

Monte novamente os filtros de gordura.

Substituição das lâmpadas

Fig. 4

Desligar o aparelho da rede elétrica;

Atença! Antes de tocar as lampadas, certifique-se que está frias.

Remova a grelha.

Substituir a lampada danificada.

Utilizar asenas lampieadas LED de 2,5W-E14 no máximo. Para mais informações, consulutar a folha em anexo "ILCOS D" (posicao alfanumerica "1e").

Voltar a montar a grelha.

ELIMINAÇÃO

Este aparecido está classificado de acordo com a Direiva Europeia 2012/19/EC - UK SI 2013 No.3113 sobre Resíduos de equipamento eletrico e elektrónico (REEE).

Ao garantir a eliminacao adequada deste produits, estara aaabdar a evitar potencias consequencias negativas para o ambiente e para a salute Pública, que poderiam derivar de um manuseamento de dispersao inadequada deste produits.

O síbolo — no produits ou nos documents que accompaniesham o produits, indica que este aparecido não pode receber um tratamento semelhante ao de uma dispersão domestica.

Pelo contrario,deer ser depositado no respectivo centro de recolha para a reciclagem de equipamento elétrico e eletrónico.

A eliminação devar se efetuada em conformidade com as normas ambientais locais para a eliminação deespercios.

Para obter informacoes mais detalhadas sobre o tratamento, a recuperação e a reciclagem deste produits, contate o Departamento na sua localidade, o seu service de eliminação de deserdimentos domesticos ou a loja onde adquiru o produits.

Aparelho projetado, testado e fabricado de acordo com:

• Segurarca: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Desempenho: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Suggestoes para uma utilizao correta, de modo a reduzir o impacto ambiental: LIGUE o exaustor na velocidade minima quando comear a cozinhar e mantenho em funcao por mais eles minutos antes ter terminado. Aumente a velocidade somente em caso de muito fumo ou vapor e use as velocidades altas somente em situacoes extremas. Substitua o(s) filtro(s) a carvao quando necessario, para manter uma boa eficencia na reducao dos odeores. Limpe o(s) filtro(s) de gordura quando necessario para manter uma boa eficiencia. Use o diametro maximo do systeme de conduitas indicado在此manual para optimizar a eficencia e minimizar o ruido.

ANOMALIAS DE FUNCIONAMENTO

Se algo parece não funciona, antes de contactar o Serviço de Assistência efectuar seguiços controlos simples:

Se o exaustor nao funciona:

Verificar que:
- não há interruptação de corrente.
- foi seleccionada uma velocidade.

Se o exaustor tiver uma performance frac:

Verificar que:
- A velocidade do motor selecionada é suficiente para a quantidade de fumo e vapores libertada.
- O fogo é suficientemente arejado para permitir uma tomada de ar.
- O过滤de carvão não está gasto (exaustor em versão filtrante).

Se o exaustor desligar durante o funciona normal:

Verificar que:

• não há interrupção de corrente.
• o dispositivo de corte omnipolar não disparou.

Se o exaustor não funciona correctamente, retirar a ficha para desligá-lo por um breve periodo da rede elétrica principal (pelos menos 5 seg.). Em seguida colocar novamente a ficha e experimentar mais uma vez antes de contactar o Serviço de assistência Tecnica. Se o problema deestrutura do persistir,contacte o service de assistencia.

DADOS TÉCNICOS

Altura (cm)	Largura (cm)	Profundidade (cm)	Ø do tubo de escape (cm)
13,3	49,9	51	12,5
13,3	54,9	51	12,5
13,3	59,9	51	12,5
13,3	89,9	51	12,5

Componentes não foramecidas com o produits.

Pode transferir as Instruções de Segança, o Manual do Utilizador, a Ficha do Produkt e os Dados Energéticos:

• Visitando o nosso website docs.whirlpool.eu
• Utilizando orowning QR
• Em alternatively, contacte onoxso Servico Pós-venda (atravês do número de téléphone contido no livrete da garantia). Ao contactar onoxso Servico Pós-Venda, indique os)códigos fornecidos na placacde identificacao do seu produits.
