WCN65FLK - Liesituuletin WHIRLPOOL - Ilmainen käyttöohje ja opas

Tuotetyyppi	Keittiön liesituuletin
Merkki	Whirlpool
Malli	WCN65FLK
Mitat (K x L x S)	13,3 x (49,9 / 54,9 / 59,9 / 89,9) x 51 cm
Poistohalkaisija	12,5 cm
Asennustyyppi	Imu (ulkoinen poisto) tai kiertoilma (kierrätys) aktiivihiilisuodatinpaketilla (ei sisälly)
Valaistus	LED, 2,5 W, kanta E14
Imunopeudet	3 nopeutta: minimi, keski, maksimi
Rasvasuodatin	Metallinen, konepestävä tai käsin pestävä (joka kuukausi)
Hiilisuodatin	Vaihdettava 4 kuukauden välein, ei pestävä
Vähimmäisetäisyys keittotasoon	50 cm (sähkö) / 65 cm (kaasu tai sekoitus)
Sähköliitäntä	Katso arvokilvestä (jännite ja taajuus)
Turvallisuus	Irrota pistotulppa ennen huoltoa; älä käytä ilman suodatinta; odota lamppujen jäähtymistä
Materiaali	Ruostumaton teräs (arvio)

Usein kysytyt kysymykset - WCN65FLK WHIRLPOOL

Miten Whirlpool WCN65FLK liesituuletin asennetaan?

Asennuksen saa suorittaa vain ammattitaitoinen asentaja. Noudata vähimmäisetäisyyksiä: 50 cm sähkölieden yläpuolella, 65 cm kaasulieden yläpuolella. Käytä mukana toimitettuja ruuveja ja halkaisijaltaan 12,5 cm:n poistoputkea. Jos valitset kiertoilmaversion, aktiivihiilisuodatinsarja (ei sisälly) on asennettava.

Mikä on vähimmäisetäisyys liesituulettimen ja lieden välillä?

Vähimmäisetäisyys on 50 cm sähköliedelle ja 65 cm kaasu- tai yhdistelmäliedelle. Noudata aina lieden valmistajan ohjeita, jos suurempi etäisyys on määritelty.

Miten metallinen rasvasuodatin puhdistetaan?

Rasvasuodatin on puhdistettava kerran kuukaudessa. Voit pestä sen käsin miedolla pesuaineella tai astianpesukoneessa matalassa lämpötilassa (pikapesu). Astianpesukone voi aiheuttaa värjäytymistä, mutta suodatusteho pysyy samana. Irrota suodatin vetämällä jousikahvasta.

Milloin hiilisuodatin on vaihdettava?

Hiilisuodatin on vaihdettava enintään 4 kuukauden välein tai useammin käytöstä riippuen. Sitä ei voi puhdistaa tai uudelleenaktivoida. Vaihda suodatin poistamalla ensin rasvasuodattimet, asenna uusi suodatin kohdistamalla tapit ja kiertämällä myötäpäivään.

Liesituuletin ei syty, mitä teen?

Tarkista ensin, ettei sähkökatkosta ole ja että pistotulppa on kunnolla kiinni. Varmista, että imuteho on valittu. Jos liesituuletin sammuu käytön aikana, tarkista sulake. Irrota liesituuletin verkkovirrasta 5 sekunniksi ja kytke uudelleen. Jos ongelma jatkuu, ota yhteyttä huoltopalveluun.

Miten LED-lamppu vaihdetaan?

Irrota liesituuletin ensin verkkovirrasta ja varmista, että lamput ovat kylmiä. Poista ritilä. Vaihda viallinen lamppu LED-lamppuun, teho enintään 2,5 W, kanta E14. Asenna ritilä takaisin ennen uudelleenkytkentää.

Voinko käyttää liesituuletinta ilman ulkoista poistoa?

Kyllä, liesituuletinta voidaan käyttää kiertoilmaversiossa (kierrätys). Tätä varten sinun on asennettava aktiivihiilisuodatinsarja (myydään erikseen), joka suodattaa hajut ja palauttaa ilman huoneeseen. Liesituuletin toimitetaan valmiina imuversiona (ulkoinen poisto).

Liesituuletin pitää ääntä, mitä teen?

Epänormaali ääni voi johtua väärin asennetusta suodattimesta, tukkeutuneesta poistoputkesta tai liian suuresta nopeudesta. Tarkista, että suodattimet ovat paikoillaan ja puhtaat. Varmista, että poistoputki ei ole taittunut tai halkaisijaltaan pienempi (sen on oltava 12,5 cm). Jos ääni jatkuu, ota yhteyttä tekniseen huoltoon.

Miten suodattimet irrotetaan?

Metallinen rasvasuodatin: vedä jousikahvasta alaspäin. Hiilisuodatin (jos asennettu): poista ensin rasvasuodattimet ja kierrä hiilisuodatinta vastapäivään lukituksen avaamiseksi. Noudata päinvastaista järjestystä kootessasi.

Mistä löydän arvokilven?

Arvokilpi sijaitsee liesituulettimen sisällä, yleensä sivulla tai suodattimen takana. Se ilmoittaa jännitteen, taajuuden, sarjanumeron ja muut tekniset tiedot, joita tarvitaan huoltoa varten.

KÄYTTÖOHJE WCN65FLK WHIRLPOOL

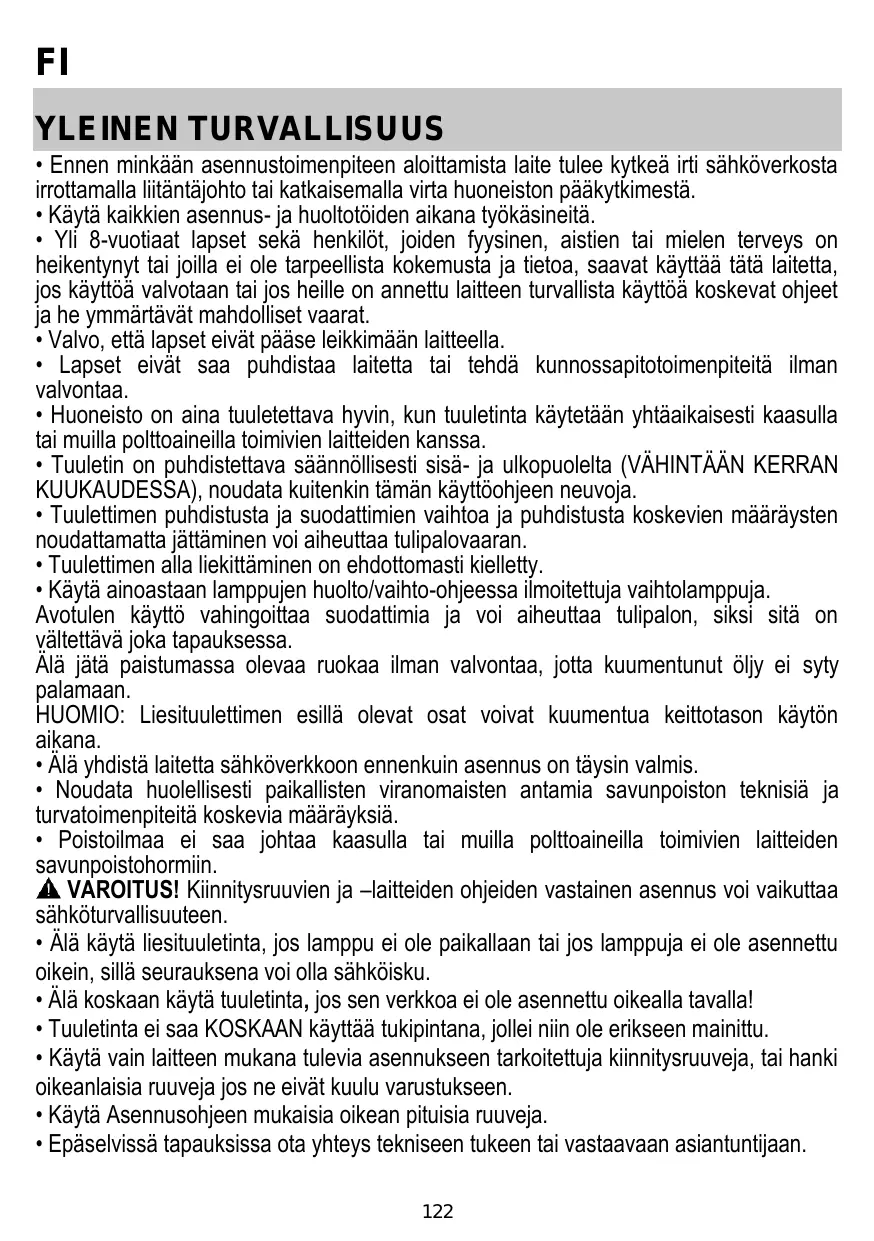

• Ennen minkään asennustoimenpiteen aloittamista laite tulee kytkeä irti sahköverkosta irrottamalla liitäntäjohto tai katkaisemalla virta huoneiston paakytkimestä.
• Käytä kaikkien asennus- ja huoltotöiden aikana työkasineitä.
• Yli 8-vuotiaat lapset sekä henkilöt, joiden fyysinen, aistien tai mielen terveys on heikentynyt tai joilla ei ole tarpeellista kokemusta ja tietoa, saavat käyttaa tata laitetta, jos käyttoa valvotaan taiJos heille on annettu laitteen turvallista käyttoa koskevat ohjeet ja he ymmartvät mahdolliset vaarat.
• Valvo, etta lapset eivat pääse leikkimään laitteella.
• Lapset eivat saa puhdistaa laitetta tai tehdä kunnossapitotoimenpiteita ilman valvontaa.
• Huoneisto on aina tuuletettava hyvin, kun tuuletinta käytetään yhtäikaisesti kaasulla tai muilla poltoaineilla toimivien laitteiden kanssa.
• Tuuletin on puhdistettava saännöllisesti sisä- ja ulkopuolelta (VÄHINTÄAN KERRAN KUUKKADESSA), noudata kuitenkin tämän käytöohjeen nuvoja.
• Tuulettimen puhdistusta ja suodattimien vaihtoa ja puhdistusta koskevien märäysten noudattamatta jättäminen voi aiheuttaa tulipalovaaran.
• Tuulettinen alla liekittäminen on ehdottomasti kielletty.
• Käytä ainoastaan lamppujen huolto/vaihto-ohjeessa ilmoitettuja vaihtolampuja.

Avotulen käytö vahingoittaa suodattimia ja voi aiheuttaa tulipalon, siksi sitä on välttävä joka tapauksessa.

Alä jatā paistumassa olevaa ruokaa ilman valvontaa, jotta kuumentunut öljy ei syty palamaan.

HUOMIO: Liesituulettimen esillä olevat osat voivat kuumentua keittotason kayton aikana.

• Alä yhdistä laitetta sahköverkkoon ennenkuin asennus on täysin valmis.
• Noudata huolellisesti paikallisten viranomaisten antamia savunpoiston teknisä ja turvatoimenpiteita koskevia märäyksiä.
• Poistoilmaa ei saa johtaa kaasulla tai muilla polttoaineilla toimivien laitteiden savunpoistohormiin.

VARIOITUS! Kiinnitysruuvien ja -laitteiden ohjeiden vastainen asennus voi vaikuttaa sahkoturvallisuuteen.

• Alä käytä liesituuletinta, jos lamppu ei ole paikallaan tai jos lamppuja ei ole asennettu oikein, sillä seurauksena voi olla sahköisku.
• Alä koskaan käytä tuuletinta, jos sen verkkoa ei ole asennetu oikealla tavalla!
• Tuuletinta ei saa KOSKAAN käytta tukipintana, jolle niin ole erikseen mainittu.
• Käytä vain laitteen mukana tulevia asennukseen tarkoitettuja kiinnitysruuveja, tai hanki oikeanlaisia ruuveja jos ne eivät kuulu varustukseen.
• Käytä Asennusohjeen mukaisia oikean pituisia ruuveja.
• Epäsevissä tapauksissa ota yhteys tekniiseen tukeen tai vastaavaan asiantuntijaan.

VAROITUS! Älä käytä ohjelmointilaitteen, ajastimen, erillisen kaukosaätimen tai minkä tahansa laitteen kanssa, joka aktivoituu automaattisesti.

Pidä alle 3-vuotiaita lapsia loitolla laitteesta. Pidä laitetta pois alle 8-vuotiaiden lasten ulottuvilta ellei heidän toimintaansa valvo jatkuvasti aikuinen henkilö.

VAROITUS: laitetta ei ole tarkoitetu otettavaksi käytöön ulkoisen laitteen avulla tai käytämällä erillista kaukohjausjärestelmää.
Tämä laite ei ole tarkoitettu ammattimaseinen käytöän. Alä käytä laitetta ulkona.
Loukkaantumista koskevien vaarojen välttämiseksi, laitetta on liikutettava ja se on asennettava kahden tai useamman henkilön toimesta.
Asennus, joka koskee myös mahdollisia vesijohtolitoksia (mikäi kuuluu asennukseen) ja sahkölitäntöjä sekä koraustoimenpiteet on suoritettava päevän henkilöstön toimesta.

Kun asennus on valmis, sailyta pakkaumsateriaaleja (muovi- ja polystyreeniosat tms.) poised lasten ulottuvila tukehtumisvaaran valltamiseksi.

Alä koskaan käytä hóryrhoudistimia - sähköiskun vaara.

Pakkaismateriaali on 100% kiiratettäva ja se on merkitty kiiratsmerkillä

Tuuletin voi olla ulkonaöltäan erilainen kuin käyttoohjeen kuvissa nakyvä malli. Käyttoohjeet, asennus ja huelto ovat kuitenkin muuttumattomat.

Noudata käyttohjetta huolellisesti. Valmistaja ei vastaa käyttohjeen noudattamattajtämisetä aiheituneista haitoista, vahingoista tai tulipaloista. Tuuletin imee savun ja hóryn ja se on tarkoitetu ainoastaan kotitalouskäyttoön.

• On tärkeää saïyltäa ohjekirja tulevaa tarvetta varten.

Mikali laite mydyän tai siirretäan uudelle omistajalle tai jos laitteen käytä ja muttaa, on varmistettava etta käytöohje jäuuden käytäjan saataville.

Lue kaytloohjeet huolellisesti: ne sisaltavat tärkea tietao laitteen asennuksesta, kaytosta ja turvallisuudesta.
- Alä tee muutoksia laitteen sahkölitäntöihin, mekaanisiin osin tai poistoputkiin.
- Tarkista ennen laitteen asennusta, etta kaikki osat ovat vahingoittumattomia. Jos laitteessa on vialisia osia, ota yhteys jalleenmyyjään ja keskeytä asennus.

• Lieden keittotason tukipinnan ja keittiötuulettimen alimman osan välinen minimietäisyss on oltava vähintään 50cm sähköliesien osalta ja 65cm kaasu- ja sekaliasien osalta.

Jos kaasulieden käytööhjeissa vaaditaan suurempi etäisyys, on se otettava huomioon.

SAHKÖLITÄNTÄ

Verkon jännitteen on oltava sama kuin tuulettimen sisäpuolella olevassa tyyppikilvessä ilmoitettu jännite. Jos laitteessa on pistoke, liità tuuletin voimassaolevien normien mukaiseen pistorasiaan, joka sijaitsee sellaisessa paikassa,etty sihen päsee käsiki smyö asennuksen jälkeen. Jos laitteessa ei ole pistoketta (suora liitos verkkoon) tai pistoke ei ole sellaisessa paikassa että sihen päsee käsiki smyö asennuksen jälkeen, käytä normien mukaista kaksinapaista katkaisijaa, jolla varmistetaan etta laite saadaan kokonaan irti sähköverkosta,Jos ylijännite kategoria on III, asennussäntöjen mukaisesti.

HUOMIO! Tarkista aina, etta verkkokaapeli on asennettu oikealla tavalla ennen kuin yhdistat tuulettimen sahkoverkloon ja tarkistat etta se toimii oikein.

Jos kaipelissa ei ole pistoketta,kytke johdot seuraavan taulukon mukaisesti:

Virtajohdon vaihto

Tuulettimessa on erityinen sahköjohto; jos johto rikkoutuu, pyydä uusi johto tekniseltä tuelta.

ILMANPOISTO

(imukupuversiossa)

Liītā liesituuletin poistoputkīn sekā seinān poistoaukkoihin, joiden halkaisija on yhtā suuri kuin ilman ulostuloaukossa (liitälaipassa).

Halkaisijaltaan pienempien poistopukien ja seinan poistoaukkojen kaytio aiheuttaa imutehon pientymista ja meluisuuden huomattavan lisayksen.

Kieltaydtän siten kaikesta vastuusta kyseissessa tapauksessa.

! Käytä mahdollisimman lyhyttä putkea.
! Käytä putkea, jossa on mahdollisimman vähän mutkia ( max taivutus: 90^ )
! Ålä tee suuria muutoksia putkiston alueella.
! Valmistaja ei ole vastuussa käytöohjeiden vastaisesta käytösta

SUODATIN- VAI IMUKUPUVERSIO?

! Tuulettimenne on valmis käytettäväksi imukupuversiona.

Jos tuuletinta käytetän suodatinversiona, on asennettava tarvittavat LISÄVARUSTEET.

Tarkistakaa käytöohjeen ensimmäisiltä sivuila sisältvätkö LISAVARUSTEET toimitukseen vai onko ne ostettava erikseen.

Huomio: Jos aktivihiisuodatin sisaltyy toimitukseen lisavarusteena, on mahdolista etta se on jo asennettu tuulettteen.

Ohjeet tuulettimen vaihtamiseksi imukupuversiosta suodatinversiksi sisältvät jo tāhän käytööhjeseen

Imukupuversio

Höry poistuu ulos liitoslaippaan kiinnitetyn poistoputken kautta.

HUOMIO!

Poistoputki ei kuulu varustukseen ja se on ostettava erikseen.

Poistoputken on oltava halkaisijaltaan samankokoinen kuin liitosrengas.

HUOMIO!

Suodatetusta ilmasta poistuu rasva ja pahat hajut ennen kuin se palautuu takaisin huoneistoon. Kun tuuletinta kaytetaan tass toimintamallissa, sihen on asennettava aktivihili lisasuodatinjarjestelma.

OHJAIMET

Liesituuletin toimitetaan ohjauspaneeillia jossa imunopeuden ja valon sytyksen ohjaus keittotason valaistusa varten.

a. valojen ON/OFF katkaisija
b. moottoreiden OFF katkaisja
c.-d.-e. Pienin imuteho (c.), keskitaso (d.), korkein (e.).

HUOLTO

Puhdistus

Puhdistusta varten käytä YKSINOMAAN neutraaleihin pesuaineisin kostutetua liinaa. ALÄ KAYTÄ PUHDISTUKSESSA TYÖKALUJA TAI VÄLINEITÄ! Välta hankaavien tuotteiden käytöä. ALÄ KAYTÄ ALKOHOLIA!

Rasvasuodatin

Se pidattt ruanlaitosta syntyvat rasvahiukkaset.

Rasvasuodatin on puhdistettava kerran kukaudessa miedolla pesuaineella, kasin tai astianpesukoneessa alhaisella lampttilalla ja lyhyellaa pesuhjelmalla. Metallinen rasvasuodatin voi haalistua astianpesukoneessa, mutta tamä ei vaikuta sen suodatustehoon milaan tavalla. Rasvasuodatin irrotetaan vetamalli jousikahvasta.

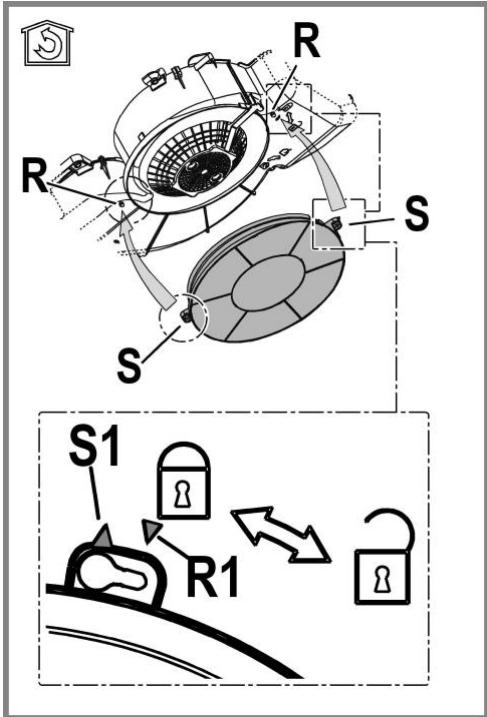

Hiilisuodattimen huolto

Imee ruoanlaitosta aiheutuvat epamiellyttavt hajut.

Hillisuodattimen kyllastys tapahtu pidemmn kayton jalkeen riippuen keittiötypista ja rasvasuodattimen puhdistustehydesta. Joka tapauksssauodatin on vahiddtava vahintaan neljan kuukauden valein.

Sitä El voi pestä eikä käytää uudastaan Irrota rasvasuodatin.

Laita suodattimet moottorin paalle.

Tarkista etta kuljettimessa olevat pultit R ovat aukkojen S kohdalla, kierra lopuksi ne kiinni myotapäiväan tai

Purkaminen tapahtuu painvastaisessa järestyksessä.

Laita rasvasuodattimet takaisin paikoilleen.

Lamppujen vaihto

Kuva 4

Irrota laite sahkoverkosta.

Huomio! Tarkista etta lamput eivat ole kuumia ennen kuin kosket nihin.

Laita suodatinverkko takaisin paikalleen.

Vaihda vauroitunut lamppu.

Käytä ainoastaan LED-lamppuja, joiden teho on enintään 2,5 W ja joiden kanta on E14.

Jos haluat lisatietoja, lue liitteena oleva lehtinen "ILCOS D" (aakkosnumbererin sijainti on "1e").

Laita suodatinverkko takaisin paikalleen.

HÄVITTÄMINEN

Tämä laite on valmistetu EU-direktivin 2012/19/EC - UK SI 2013 No.3113, Waste Electrical and Electronic Equipment (WEEE) mukaisesti.Havittamalla laitteen asianmukaisesti käytäjä voi ehkäistä mahdolliset ympräristolle ja ihmisten terveydelle Haitalliset seuraukset

Tuotteesta tai tuoteasiakirjoista lorytvva merkki ilmoittaa, etta tuotetta e saa kasetellā talousjatteenä ja etta se on toimitettava sahko- ja elektronisten laitteiden kierratyspisteeseen. Laite on havitettavpaikallisten jatteenkasittelysaannosten mukaisesti. Jos tarvitet lisatietoja laitteen kasettelysta, palautukstesa ja kierratyksestà, ota yhteys paikalliseen viranomaiseen, jatehuoltoon tai liikkeeesen jostuote on ostetu.

Laitteisto suunniteltu, testatu ja valmistettu seuraavien standardien mukaisesti:

• Turvallisuus: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Suoritskyky: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Suositukset oikeaa käytöa varten ympäristovakutusten vähentämiseksi: Kytke liesikupu pälle miniminopeudelle, kun aloitat kypsentämisen, ja pidä sitä pälla mutama minuutti kypsennyksen jälkeen. Nosta noeutt a vain,Jos tilassa on runsaasti savua tai hóryä,ja käytä tehostettua/-naopeutta/nopeuksa vain erityistarpeessa. Vaihda aktivihiisudatin/-suodattimet, kun haluat sailyttä hyvän hajuenpoistohokkuuden. Puhdista rasvasudatin/-suodattimet, kun haluat sailyttä hyvän ransvansudatushokkuuden. Käytä tassä oppaassa annetun kanavointijarjestelmän maksimiilapinittaehokkuuden parantamiseksi ja melun vähentämiseksi.

TOIMINTAHÄIRIÖT

Jos liesituuletin ei tunnu toimivan, tarkista seuraavat seikat ennen kuin soit huoltopalveluun:

• Jos tuuletin ei toimi:

Tarkista etta:

-sahkönsyöt e i ole katkennut
on valittu tietty nopeus

Jos liesituuletin vetàa huanosti:

Tarkista etta:

• Valittu moottorin nopeus on riittāvā poistamaan kertyneen savun ja
  -hoyn.
• Keittion tuuletus on riittavän hyvä, jotta ilma poistuu ulos.

• Hiilisuodatin ei ole kulunut (suodatinversiossa).

• Jos tuuletin on sammunut normaalin toiminnan aikana:

Tarkistaetta:

-sahkönsyöt e i ole katkennut
- etta moninapainen katkaisinlae ei ole lauennut.

Ennen kuin otat yhteyttä tekniseen tukeen mahdollisten toimintahäriöiden yhteyddssa katkaise laitteesta virta vähintaa 5 sekunnin ajaksi vetamälä topseli iri seinastä ja kytke virta uudestaan pälle. Jos laite ei viiä toimi, ota yhteys tekniseen tukeen

TEKNISET TIEDOT

Korkeus (cm)	Leveys (cm)	Syvyys (cm)	Poistoputken halkaisija (cm)
13,3	49,9	51	12,5
13,3	54,9	51	12,5
13,3	59,9	51	12,5
13,3	89,9	51	12,5

Toimitukseen kuulumattomat osat

Voit ladata itsellesi turvaohjeet, käyttooppaan, tuoteselosteen ja energiatiedot seuraavalla tavalla:

• Verkkosivustolta docs.whirlpool.eu
  Käytämällä QR-koodia
  Vaihtoehtoisesti ottamalla yhteytahuoltopalvelumme (katso puhelinnumbertakuuvihkosesta).Kun otat yhteyttahuoltopalveluun, ilmoita tuotteen tunnistekilvessə olevat koodit.
