HBW5518E - Réfrigérateur HAIER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Réfrigérateur-congélateur encastrable
Marque	Haier
Modèle	HBW5518E
Largeur minimale requise	920 mm
Profondeur minimale requise	1137 mm
Température réfrigérateur par défaut	4 °C
Température congélateur par défaut	-18 °C
Plage de température réfrigérateur	2 °C à 8 °C (personnalisable par 1 °C via application)
Plage de température congélateur	-16 °C à -24 °C (personnalisable par 1 °C via application)
Fonctions spéciales	Super refroidissement, Super congélation, Mode Eco, Mode Vacances, Wi-Fi
Dégivrage	Automatique (No Frost)
Connectivité	Wi-Fi (bande 2.4 GHz, puissance max 100 mW)
Application compatible	hOn
Panneau de commande	Tactile avec touches Marche/Arrêt, Wi-Fi, SET, TEMP
Écran	ICônes LED pour température et fonctions
Compartiments	Réfrigérateur (range-bouteilles, clayettes, bac à légumes, balconnets), Congélateur (boîtes)
Alimentation	Voir plaque signalétique (non spécifié dans la notice)
Poids	Non spécifié
Classe énergétique	Non spécifié
Entretien	Nettoyage extérieur avec chiffon doux ; dégivrage automatique
Sécurité	Verrouillage automatique du panneau après 30 s ; réinitialisation usine possible
Réparabilité	Pièces détachées disponibles via SAV Haier (non précisé)

FOIRE AUX QUESTIONS - HBW5518E HAIER

Comment régler la température du réfrigérateur ou du congélateur ?

Appuyez sur la touche TEMP pendant 5 secondes pour sélectionner le compartiment (réfrigérateur ou congélateur). Ensuite, appuyez rapidement sur TEMP pour modifier la température. La sélection est confirmée après 5 secondes d'inactivité.

Comment activer la fonction Super refroidissement ?

Sélectionnez d'abord le compartiment réfrigérateur en appuyant longuement sur TEMP, puis appuyez rapidement sur TEMP jusqu'à ce que l'icône Super refroidissement s'allume. Vous pouvez aussi l'activer depuis l'application hOn.

Combien de temps dure la fonction Super congélation ?

La fonction Super congélation se désactive automatiquement après 50 heures. Elle peut aussi être arrêtée manuellement via le panneau ou l'application.

Que faire en cas de code d'erreur de communication ?

Si les LED de température du congélateur [-16°C à -24°C] s'allument successivement, cela indique une erreur de communication entre le panneau principal et l'affichage. Contactez l'assistance technique Haier.

Comment utiliser le mode Éco ?

Appuyez sur la touche SET (ou mode) jusqu'à ce que l'icône Éco s'allume. Le réfrigérateur se règle alors à 4°C et le congélateur à -18°C. Vous pouvez aussi l'activer via l'application.

Le dégivrage est-il automatique ?

Oui, le dégivrage des compartiments réfrigérateur et congélateur est entièrement automatique. Aucune intervention manuelle n'est nécessaire.

Comment connecter le réfrigérateur au Wi-Fi ?

Téléchargez l'application hOn, créez un compte, puis appuyez sur la touche Wi-Fi pendant 2 secondes. Suivez les instructions dans l'application pour l'appairage. L'icône Wi-Fi clignote en mode configuration.

Comment réinitialiser le Wi-Fi ?

Appuyez longuement sur la touche Wi-Fi pendant 2 secondes. Un signal sonore retentit, le Wi-Fi est réinitialisé et passe en mode configuration (icône clignotante).

Que faire en cas de dysfonctionnement du ventilateur ?

Si les LED [-16°C, -20°C, -22°C, -24°C] du réfrigérateur clignotent simultanément, le ventilateur ne fonctionne pas correctement. Contactez l'assistance technique.

Comment activer le mode Vacances ?

Appuyez sur la touche SET (mode) jusqu'à ce que l'icône Vacances s'allume. Le réfrigérateur passe en faible consommation, le congélateur reste actif. Désactivez-le depuis l'application ou le panneau.

MODE D'EMPLOI HBW5518E HAIER

Utilisation 67 Température personnalisée 68 Fonction Super refroidissement 68 Fonction Super congélation 69 Mode Eco 69 Fonction Vacances 70 Dégivrage 70 Mode Demo 70 UTILISATION DU WI-FI 71 Procédure d'appairage dans l'application 71 Étape 1 71 Étape 2 71 Étape 3 71 Utilisation du Wi-Fi 72

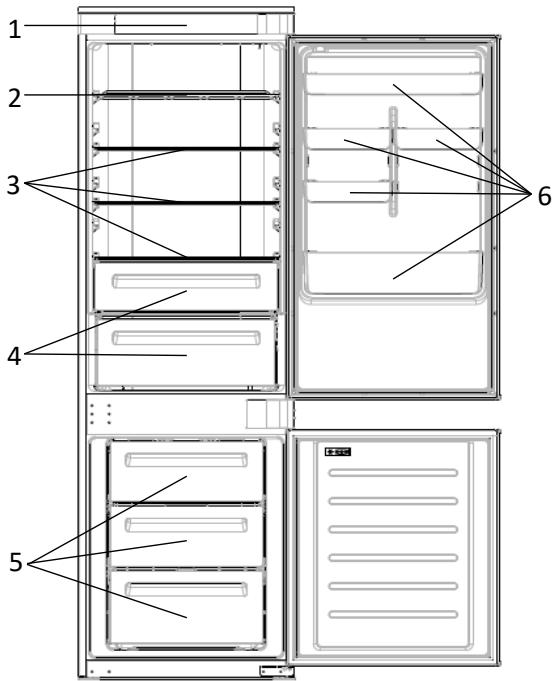

DESCRIPTION DU PRODUIT

1. Panneau de commande
2. Range-bouteilles
3. Clayettes
4. Bac à légumes
5. Boîtes du congélateur
6. Balconnet de porte
7. La configuration la moins énergivore nécessite que les tiroirs, les boîtes de rangement et les clayettes soient positionnés dans le produit et que le ventilateur soit éteint. Veuillez consulter les photos ci-dessus. ** Les images ci-dessus sont uniquement à titre de référence. La configuration réelle dépend du produit physique ou de l'énoncé du distributeur.

Espace requis

La porte de l'appareil doit pouvoir s'ouvrir pleinement comme illustré. Prévoyez suffisamment de place pour une ouverture pratique des portes et des tiroirs.

Gardez une distance d'au moins 50 mm entre les parois latérales du produit et les pièces adjacentes.

Largeur : min. 920 mm

Profondeur : min. 1137 mm

UTILISATION

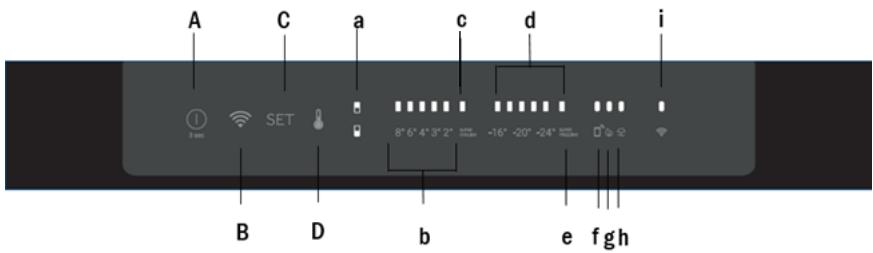

A. Touche Marche/Arrêt, utilisée pour allumer/éteindre l'appareil. B. Touche Wi-Fi, utilisée pour activer/désactiver le Wi-Fi. C. Touche SET, utilisée pour sélectionner les fonctions spéciales (Eco et vacances). D. Touche TEMP, utilisée pour sélectionner la température du réfrigérateur et du congélateur.

a. L'icône de zone réfrigérateur/congélateur indique quel compartiment de l'appareil est sélectionné. b. Niveau 3 de température du réfrigérateur, indiquant quelle est la température sélectionnée. c. L'icône Super refroidissement indique si la fonction est activée. d. Niveau 3 de température du congélateur, indiquant quelle est la température sélectionnée dans le congélateur. e. L'icône Super congélation indique si la fonction Super congélation est activée. f. Icône de température personnalisée, indiquant si la température a été sélectionnée par l'application. g. L'icône du mode Eco indique si le mode Eco est activé. h. L'icône de la fonction Vacances indique si la fonction Vacances est activée. i. L'icône Wi-Fi indique si le Wi-Fi fonctionne et si l'appareil est connecté.

Utilisation

• Branchez l'appareil et celui-ci s'allume automatiquement.
• La température sera automatiquement réglée à 4 °C dans le réfrigérateur et à -18 °C dans le congélateur.

REMARQUE : attendez au moins 2/3 heures avant de mettre des aliments dans l'appareil afin de garantir la bonne température à l'intérieur du réfrigérateur.

Pour modifier la température, appuyez sur la touche TEMP pendant 5 secondes. Un signal sonore retentit et l'icône du compartiment sélectionné (réfrigérateur ou congélateur) ainsi que toutes les LED de température du compartiment correspondant s'allument pendant 2 s. Au bout de 2 s, la sélection du compartiment est confirmée. Avec l'icône du compartiment sélectionné allumée, appuyez rapidement sur la touche TEMP pour modifier la température. Lorsque le réglage augmente, la LED correspondante s'allume. Un signal sonore retentit chaque fois que la touche TEMP est enfoncée et que la température est modifiée. Au bout de 5 secondes, la sélection est confirmée. Après 30 s sans fonctionnement, les icônes du réfrigérateur/congélateur et les LED des températures sélectionnées s'éteignent. Lorsque la touche TEMP est à nouveau touchée, l'icône de la dernière zone sélectionnée (réfrigérateur ou congélateur) s'allume.

• En cas de coupure de courant, le dernier niveau de refroidissement réglé sera rétabli.

Pour rétablir le réglage par défaut, maintenez l'interrupteur de porte enfoncé à l'intérieur du réfrigérateur et appuyez simultanément sur la touche Marche/Arrêt pendant 5 secondes.

• Dans des conditions normales de fonctionnement (au printemps et en automne), il est recommandé de régler la température à 4 °C. En été, lorsque la température ambiante est élevée, il est recommandé de régler la température à 6-8 °C, afin de garantir les températures du réfrigérateur et du congélateur et de réduire le temps de fonctionnement continu du réfrigérateur. En hiver, lorsque la température ambiante est basse, il est recommandé de régler la température à 3-4 °C pour éviter le démarrage/arrêt fréquent du réfrigérateur.

Température personnalisée

Depuis l'application, il est possible de personnaliser la température pour le réfrigérateur et le congélateur. La température peut être réglée avec une sensibilité de 1 °C. Il est possible de sélectionner une température comprise entre 2 °C et 8 °C dans le réfrigérateur et entre -16 °C et -24 °C dans le congélateur.

Lorsque la température est sélectionnée par l'application, l'icône de température personnalisée s'allume, tandis que toutes les LED de température du compartiment concerné sont éteintes (par exemple, si la température du réfrigérateur est sélectionnée depuis l'application, les LED de 2 °C à 8 °C sont éteintes. Si la température du congélateur est sélectionnée depuis l'application, les LED de -16 °C à -24 °C sont éteintes).

Si seule une zone (congélateur ou réfrigérateur) a la température personnalisée, la sélection de la température de l'autre zone n'est pas modifiée et la LED de la température sélectionnée de cette zone reste allumée. Un signal sonore retentit à chaque changement de température.

Fonction Super refroidissement

Il est suggéré d'allumer la fonction Super refroidissement si une grande quantité d'aliments doit être conservée (par exemple après l'achat). La fonction Super refroidissement accélère le refroidissement des aliments frais et évite un réchauffement indésirable des produits déjà entreposés. Lorsque la fonction est activée, la température du réfrigérateur est automatiquement réglée à 2 °C.

Comment utiliser la fonction Super refroidissement :

• La fonction peut être activée en appuyant longuement sur la touche TEMP pour sélectionner le compartiment du réfrigérateur, puis en appuyant rapidement sur la touche TEMP jusqu'à ce que l'icône Super Refroidissement s'allume, ou elle peut être activée depuis l'application. Lorsque la fonction est activée, la LED Super refroidissement est toujours allumée. Pour quitter la fonction Super refroidissement, appuyez sur la touche TEMP ou désactivez-la depuis l'application.
• La fonction Super refroidissement se termine automatiquement lorsque la fonction a duré plus de 12 heures. Lorsque le Super refroidissement se termine, l'icône du panneau de commande

s'éteint et le niveau de refroidissement configuré précédemment est rétabli.

Remarque : Les fonctions Super refroidissement et Super congélation ne peuvent pas être activées simultanément.

Fonction Super congélation

La fonction Super congélation accélère la congélation des aliments frais et évite un réchauffement indésirable des produits déjà congelés. Si une grande quantité d'aliments doit être congelée, il est recommandé de régler la fonction Super congélation 24 h avant l'utilisation. Lorsque la fonction est activée, la température est automatiquement réglée à -28 °C.

Comment utiliser la fonction Super congélation :

• La fonction peut être lancée en appuyant longuement sur la touche TEMP pour sélectionner le compartiment congélateur, puis en appuyant rapidement sur la touche TEMP jusqu'à ce que le voyant de l'icône Super congélation soit allumé, ou elle peut être activée à partir de l'application. Lorsque la fonction est activée, le voyant Super congélation est toujours allumé. Pour quitter la fonction Super congélation, appuyez sur la touche TEMP ou désactivez-la depuis l'application. La fonction Super congélation se termine automatiquement lorsque la fonction a duré plus de 50 heures.
• Lorsque la Super congélation se termine, l'icône du panneau de commande s'éteint et le niveau de congélation configuré précédemment est rétabli.

Remarque : Les fonctions Super refroidissement et Super congélation ne peuvent pas être activées simultanément.

Mode Eco

Le mode Éco peut être activé pour optimiser les performances de l'appareil, tout en obtenant la meilleure conservation des aliments. Le mode Éco règle automatiquement la température à 4 °C dans le réfrigérateur et à -18 °C dans le congélateur.

Comment utiliser le mode Éco :

• La fonction peut être activée depuis le panneau de commande en appuyant sur la touche "mode" jusqu'à ce que l'icône du mode Éco s'allume (un signal sonore confirme la sélection) ou en sélectionnant la fonction à partir de l'application. Lorsque la fonction est activée, l'icône du mode Éco est toujours allumée. Pour quitter le mode Éco, désactivez-le depuis l'application ou sélectionnez une autre fonction à partir du panneau de commande.
• Lorsque le mode Éco se termine, l'icône du panneau de commande s'éteint et les niveaux de refroidissement configurés précédemment sont rétablis.

Fonction Vacances

La fonction Vacances peut être utilisée pour réduire la consommation d'énergie de l'appareil lorsqu'il n'est pas utilisé régulièrement. Lorsque la fonction est activée, les voyants sont éteints (même si la porte est ouverte) et le réfrigérateur fonctionne en mode de faible consommation d'énergie, tandis que le congélateur continue de fonctionner normalement.

Comment utiliser la fonction Vacances :

• La fonction peut être activée depuis le panneau de commande en appuyant sur la touche "mode" jusqu'à ce que l'icône Vacances s'allume (un signal sonore confirme la sélection) ou en sélectionnant la fonction à partir de l'application. Lorsque la fonction est activée, l'icône Vacances est toujours allumée. Pour quitter la fonction Vacances, désactivez-la depuis l'application ou sélectionnez une autre fonction depuis le panneau de commande.
• Lorsque la fonction Vacances se termine, l'icône du panneau de commande s'éteint et les niveaux de refroidissement configurés précédemment sont rétablis.

Dégivrage

Le dégivrage des compartiments réfrigérateur et congélateur se fait automatiquement ; aucune opération manuelle n'est nécessaire.

HCS

Lorsqu'un certain niveau d'humidité est atteint, les fibres filtrantes HCS s'ouvrent, ce qui entraîne une diminution de l'humidité, puis se referment.

Mode Démo

Pour entrer en mode Démo, l'écran étant déverrouillé, maintenez la touche Wi-Fi (B) enfoncée et appuyez sur la touche MODE (C) 5 fois dans les 5 secondes. Pour quitter le mode Démo, effectuez la même opération ou éteignez le réfrigérateur.

Codes d'erreur

Erreur de communication

Les lumières [-16°C; -18°C; -20°C; -22°C; -24°C] du réfrigérateur s'allument l'une après l'autre, cela signifie qu'il y a eu une erreur de communication entre le panneau de commande principal et le panneau d'affichage. Veuillez contacter l'assistance technique pour résoudre le problème.

• Ventilateur

Les lumières [-16°C; -20°C; -22°C; -24°C] du réfrigérateur clignotent simultanément dans le réfrigérateur si le ventilateur ne fonctionne pas correctement. Veuillez contacter l'assistance technique pour résoudre le problème.

UTILISATION DU WI-FI

Procédure d'appairage dans l'application

Étape 1

• Téléchargez l'application hOn dans les stores.

GET IT ON Google Play

• Créez votre compte sur l'application hOn ou connectez-vous si vous possédez déjà un compte.

Étape 3

Suivez les instructions d'appairage dans l'application hOn.

Utilisation du Wi-Fi

Pour activer le Wi-Fi, appuyez longuement sur la touche Wi-Fi pendant 2 secondes. L'icône Wi-Fi s'allume et un signal sonore retentit.

Si le Wi-Fi n'a pas encore été configuré, lorsque le réfrigérateur s'allume, il passe automatiquement en mode configuration et garde ce statut pendant 30 minutes. Pour utiliser le mode configuration :

• Appuyez sur la touche Wi-Fi pendant 2 s. Le réfrigérateur passe en mode configuration du Wi-Fi et un signal sonore retentit. L'icône Wi-Fi commence à clignoter. Suivez les instructions de l'application pour configurer le Wi-Fi (voir ci-dessus).
• Une fois le Wi-Fi configuré et la connexion établie, l'icône Wi-Fi est allumée et fixe.
• Au bout de 30 minutes sans effectuer aucune opération, le Wi-Fi quittera automatiquement le mode configuration.
• Si le Wi-Fi a déjà été configuré, il se reconnecte automatiquement en fonction des informations de configuration.

Pour réinitialiser le Wi-Fi, appuyez longuement sur la touche Wi-Fi - Mode pendant 2 s. Le Wi-Fi est réinitialisé et un signal sonore retentit. Après cela, le Wi-Fi passe automatiquement dans l'état de configuration (l'icône Wi-Fi commence à clignoter à nouveau).

Pour éteindre le Wi-Fi, appuyez sur la touche Wi-Fi pendant 3 s.

Module radio - Données techniques

Taux de fréquence (OFR)	2400 MHz-2843.5 MHz
Fréquences des canaux	2412...2472 MHz(taille de pas 5 MHz)
Puisance maximum(EIRP)	100 mW

Le type d'équipement radio est conforme à la directive 2014/53/EU.

Résumé

DESCRIPTION DU PRODUIT 74

UTILISATION 75

Utilisation 75 Réglage de la température 76 Fonction super refroidissement 76 Fonction super congélation 77 Mode Eco 77 Fonction vacances 78 Dégivrage 78 Mode démonstration 78 UTILISATION DU RÉSEAU WI-FI 79 Procédure d'appairage de l'application 79 Étape 1. 79 Étape 2. 79 Étape 3. 79 Utilisation du réseau Wi-Fi 80

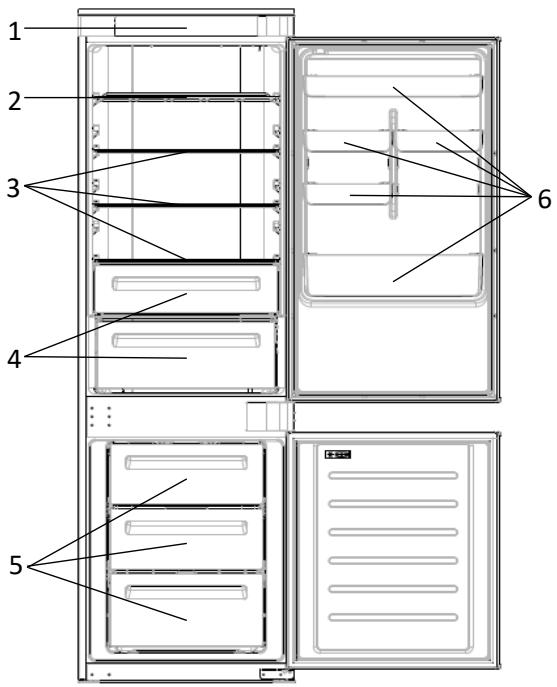

DESCRIPTION DU PRODUIT

1. Panneau de commande
2. Support à vin
3. Clayettes
4. Bac à légumes et fruits
5. Bacs du congélateur
6. Balconnets de porte
7. Pour une configuration avec une économie d'énergie maximale, il faut placer les bacs, la boîte à aliments et les clayettes à l'intérieur du produit, et le ventilateur doit être éteint. Voir les images ci-dessus. ** Les images ci-dessus ne servent que de référence. La configuration réelle dépend du produit physique ou de la déclaration du distributeur.

Exigences d'espace
