HBW5518E - Lodówka HAIER - Bezpłatna instrukcja obsługi

Typ produktu	Wbudowana lodówka-zamrażarka
Marka	Haier
Model	HBW5518E
Minimalna wymagana szerokość	920 mm
Minimalna wymagana głębokość	1137 mm
Domyślna temperatura lodówki	4 °C
Domyślna temperatura zamrażarki	-18 °C
Zakres temperatury lodówki	2 °C do 8 °C (możliwość ustawienia co 1 °C przez aplikację)
Zakres temperatury zamrażarki	-16 °C do -24 °C (możliwość ustawienia co 1 °C przez aplikację)
Funkcje specjalne	Superchłodzenie, Superzamrażanie, Tryb Eco, Tryb Wakacyjny, Wi-Fi
Rozmrażanie	Automatyczne (No Frost)
Łączność	Wi-Fi (pasmo 2,4 GHz, maks. moc 100 mW)
Kompatybilna aplikacja	hOn
Panel sterowania	Dotykowy z przyciskami Wł./Wył., Wi-Fi, SET, TEMP
Ekran	Ikony LED dla temperatury i funkcji
Komory	Lodówka (stojak na butelki, półki, szuflada na warzywa, półki na drzwiach), Zamrażarka (szuflady)
Zasilanie	Patrz tabliczka znamionowa (nieokreślone w instrukcji)
Waga	Nieokreślone
Klasa energetyczna	Nieokreślone
Konserwacja	Czyszczenie zewnętrzne miękką ściereczką; automatyczne rozmrażanie
Bezpieczeństwo	Automatyczne blokowanie panelu po 30 s; możliwy reset fabryczny
Naprawialność	Części zamienne dostępne przez serwis Haier (nieokreślone)

Często zadawane pytania - HBW5518E HAIER

Jak ustawić temperaturę lodówki lub zamrażarki?

Naciśnij przycisk TEMP przez 5 sekund, aby wybrać komorę (lodówkę lub zamrażarkę). Następnie naciskaj szybko TEMP, aby zmieniać temperaturę. Wybór jest potwierdzany po 5 sekundach bezczynności.

Jak włączyć funkcję Superchłodzenia?

Najpierw wybierz komorę lodówki, przytrzymując TEMP, a następnie naciskaj szybko TEMP, aż zaświeci się ikona Superchłodzenie. Możesz też włączyć ją przez aplikację hOn.

Jak długo trwa funkcja Superzamrażania?

Funkcja Superzamrażanie wyłącza się automatycznie po 50 godzinach. Można ją również wyłączyć ręcznie z panelu lub przez aplikację.

Co zrobić w przypadku kodu błędu komunikacji?

Jeśli diody LED temperatury zamrażarki [-16°C do -24°C] zapalają się kolejno, oznacza to błąd komunikacji między panelem głównym a wyświetlaczem. Skontaktuj się z pomocą techniczną Haier.

Jak używać trybu Eco?

Naciśnij przycisk SET (lub tryb), aż zaświeci się ikona Eco. Lodówka ustawi się wtedy na 4°C, a zamrażarka na -18°C. Możesz też włączyć go przez aplikację.

Czy rozmrażanie jest automatyczne?

Tak, rozmrażanie komór lodówki i zamrażarki jest w pełni automatyczne. Nie jest wymagana żadna ręczna interwencja.

Jak podłączyć lodówkę do Wi-Fi?

Pobierz aplikację hOn, utwórz konto, a następnie naciśnij przycisk Wi-Fi przez 2 sekundy. Postępuj zgodnie z instrukcjami w aplikacji, aby sparować. Ikona Wi-Fi miga w trybie konfiguracji.

Jak zresetować Wi-Fi?

Naciśnij i przytrzymaj przycisk Wi-Fi przez 2 sekundy. Rozlegnie się sygnał dźwiękowy, Wi-Fi zostanie zresetowane i przejdzie w tryb konfiguracji (migająca ikona).

Co zrobić w przypadku awarii wentylatora?

Jeśli diody LED [-16°C, -20°C, -22°C, -24°C] lodówki migają jednocześnie, wentylator nie działa prawidłowo. Skontaktuj się z pomocą techniczną.

Jak włączyć tryb Wakacyjny?

Naciśnij przycisk SET (tryb), aż zaświeci się ikona Wakacje. Lodówka przechodzi w tryb niskiego zużycia, zamrażarka pozostaje aktywna. Wyłącz go przez aplikację lub z panelu.

INSTRUKCJA OBSŁUGI HBW5518E HAIER

Użytkowanie 116 Niestandardowa temperatura 117 Funkcja Super Cool 117 Funkcja Super Freeze 118 Tryb Eco 118 Funkcja Holiday 119 Rozmrażanie 119 Tryb demonstracyjny 119 UŻYCIE WI-FI 120 Procedura parowania aplikacji 120 Krok 1 120 Krok 2 120 Krok 3 120 Użycie Wi-Fi 121

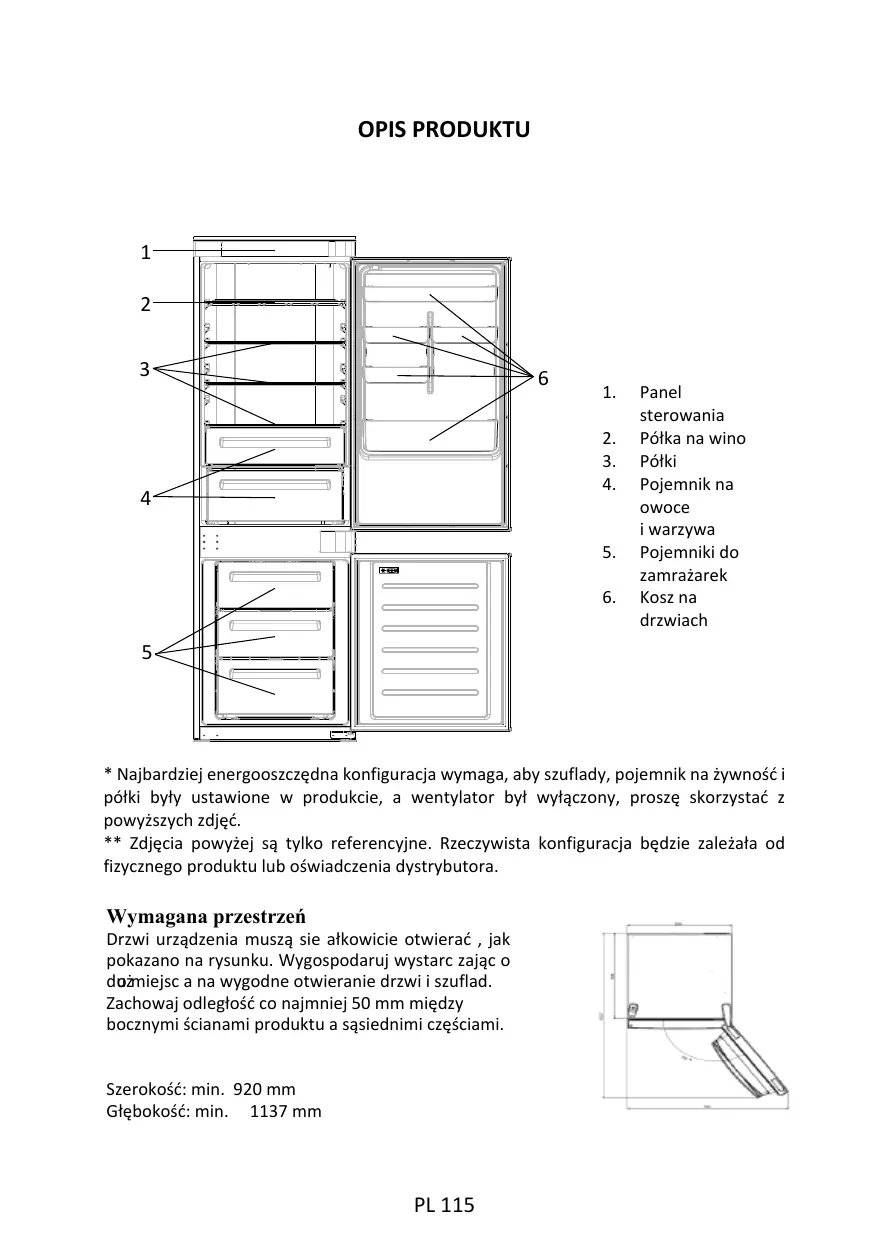

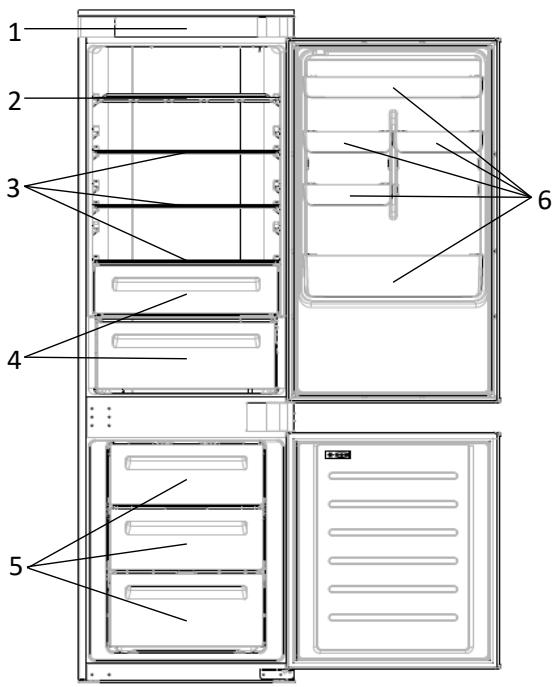

OPIS PRODUKTU

1. Panel sterowania
2. Półka na wino
3. Półki
4. Pojemnik na owoce i warzywa
5. Pojemniki do zamrażarek
6. Kosz na drzwiach
7. Najbardziej energooszczędna konfiguracja wymaga, aby szuflady, pojemnik na żywność i półki były ustawione w produkcie, a wentylator był wyłączony. Proszę skorzystać z powyższych zdjęć. ** Zdjęcia powyżej są tylko referencyjne. Rzeczywista konfiguracja będzie zależała od fizycznego produktu lub oświadczenia dystrybutora.

Wymagana przestrzeń

Drzwi urządzenia muszą się całkowicie otwierać, jak pokazano na rysunku. Wygospodaruj wystarczająco dużo miejsca na wygodne otwieranie drzwi i szuflad. Zachowaj odległość co najmniej 50 mm między bocznymi ścianami produktu a sąsiednimi częściami.

Szerokość: min. 920 mm

Głębokość: min. 1137 mm

UŻYTKOWANIE

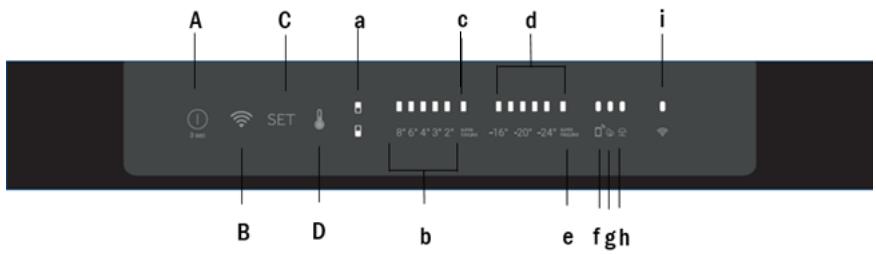

A. Przycisk wł./wył. służy do włączania/wyłączania urządzenia. B. Przycisk Wi-Fi używany do włączania/wyłączania funkcji Wi-Fi. C. Przycisk SET służy do wyboru funkcji specjalnych (Eco i Holiday). D. Przycisk TEMP służy do wyboru temperatury chłodziarki i zamrażarki.

a. Ikona obszaru chłodziarki/zamrażarki – pokazuje, która komora urządzenia jest wybrana. b. Poziomy temperatury lodówki – pokazują wybraną temperaturę. c. Ikona Super Cool – pokazuje, czy funkcja Super Cool jest aktywna. d. Poziomy temperatury zamrażarki – pokazują wybraną temperaturę w zamrażarce. e. Ikona Super Freeze – pokazuje, czy funkcja Super Freeze jest aktywna. f. Niestandardowa ikona temperatury – pokazuje, czy temperatura została wybrana przez aplikację. g. Ikona trybu ekologicznego – pokazuje, czy tryb ekologiczny jest włączony. h. Ikona funkcji Holiday – pokazuje, czy funkcja wakacyjna jest aktywna. i. Ikona Wi-Fi – pokazuje, czy sieć Wi-Fi działa i czy urządzenie jest podłączone.

Użytkowanie

• Podłącz urządzenie do prądu, a włączy się ono automatycznie.
• Temperatura jest automatycznie ustawiana na 4°C w lodówce i -18°C w zamrażarce.

UWAGA: odczekaj co najmniej 2/3 godziny przed podłączeniem urządzenia, aby zapewnić odpowiednią temperaturę wewnątrz lodówki.

• Aby zmienić temperaturę, należy nacisnąć przycisk TEMP na 5 sekund. Rozlegnie się sygnał dźwiękowy i na 2 sekundy zapali się ikona wybranej komory (chłodziarka lub zamrażarka) oraz wszystkie diody temperatur odpowiedniej komory. Po 2 sekundach wybór komory zostanie potwierdzony. Przy włączonej ikonie wybranej komory naciśnij szybko przycisk TEMP, aby zmienić temperaturę. Gdy ustawienie wzrasta, zapala się odpowiednia dioda LED. Po każdym naciśnięciu przycisku TEMP i zmianie temperatury rozlega się sygnał dźwiękowy. Po 5 sekundach wybór zostaje potwierdzony.

Po 30 sekundach bezczynności ikony lodówki/zamrażarki oraz diody LED wybranych temperatur zgasną. Po ponownym dotknięciu przycisku TEMP zapali się ikona ostatnio wybranej kategorii (chłodziarka lub zamrażarka).

• W przypadku zaniku zasilania przywracany jest ostatnio ustawiony poziom chłodzenia.
• Aby przywrócić ustawienia domyślne, należy przytrzymać wciśnięty przełącznik drzwi wewnątrz lodówki i jednocześnie nacisnąć przycisk wł./wył. przez kilka sekund.

W normalnych warunkach pracy (wiosną i jesienią) zaleca się ustawienie temperatury na 4°C. W lecie, gdy temperatura otoczenia jest wysoka, zaleca się ustawienie temperatury na 6-8°C, aby zagwarantować temperaturę w lodówce i zamrażarce oraz skrócić czas ciągłej pracy lodówki; natomiast w zimie, gdy temperatura otoczenia jest niska, zaleca się ustawienie temperatury na 3-4°C, aby uniknąć częstego uruchamiania/zatrzymywania lodówki.

Niestandardowa temperatura

Z poziomu aplikacji możliwe jest dostosowanie temperatury zarówno dla lodówki, jak i zamrażarki. Temperatura może być ustawiona z dokładnością do 1°C. Można wybrać temperaturę od 2°C do 8°C w chłodziarce i od -16°C do -24°C w zamrażarce.

Gdy temperatura zostanie wybrana przyciskiem, zapali się ikona temperatury dostosowanej do potrzeb, podczas gdy wszystkie kontrolki LED temperatury w danym przedziale zostaną wyłączone (np. gdy temperatura chłodziarki zostanie wybrana przyciskiem, kontrolki LED od 2°C do 8°C zostaną wyłączone). Jeżeli temperatura zamrażarki zostanie wybrana z poziomu aktywacji, diody LED od -16°C do -24°C są wyłączone).

Jeżeli tylko jedna strefa (zamrażarka lub lodówka) ma ustawioną temperaturę, wybór temperatury dla pozostałych stref nie jest zmieniany, a dioda LED wybranej temperatury dla tej strefy pozostaje zapalona. Przy każdej zmianie temperatury rozlega się sygnał dźwiękowy.

Funkcja Super Cool

Zaleca się włączenie funkcji Super Cool w przypadku przechowywania dużej ilości żywności (np. po zakupie). Funkcja Super Cool przyspiesza chłodzenie świeżej żywności i chroni już przechowywane produkty przed niepożądanym ogrzaniem. Gdy funkcja jest aktywna, temperatura w lodówce jest automatycznie ustawiana na 2°C.

Jak korzystać z funkcji Super Cool:

• Funkcję można aktywować poprzez długie naciśnięcie przycisku TEMP, aby wybrać komorę chłodziarki, a następnie szybkie naciśnięcie przycisku TEMP, aby zapalić ikonę Super Cool, lub można ją włączyć z poziomu aplikacji. Gdy funkcja jest aktywna, dioda LED Super Cool jest zawsze włączona.
• Aby wyłączyć funkcję Super Cool, naciśnij przycisk TEMP lub wyłącz ją z poziomu aplikacji. Funkcja Super Cool kończy się automatycznie, gdy trwa dłużej niż 12 godzin. Gdy funkcja Super Cool zakończy działanie, ikona na panelu sterowania jest wyłączona i przywrócony zostaje poprzednio ustawiony poziom chłodzenia.

Uwaga: Funkcji Super Cool i Super Freeze nie można aktywować jednocześnie.

Funkcja Super Freeze

Funkcja Super Freeze przyspiesza chłodzenie świeżej żywności i chroni już przechowywane produkty przed niepożądanym ogrzaniem. Jeśli trzeba zamrozić dużą ilość żywności, zaleca się włączenie funkcji Super Freeze na 24 godziny przed użyciem. Gdy funkcja jest aktywna, temperatura w lodówce jest automatycznie ustawiana na -28°C.

Jak korzystać z funkcji Super Freeze:

• Funkcję można uruchomić poprzez długie naciśnięcie przycisku TEMP, aby wybrać komorę zamrażarki, a następnie szybkie naciśnięcie przycisku TEMP, aby włączyć ikonę Super Freeze, lub można ją włączyć z poziomu aplikacji. Gdy funkcja jest aktywna, dioda LED Super Freeze jest zawsze włączona.
• Aby wyłączyć funkcję Super Freeze, naciśnij przycisk TEMP lub wyłącz ją z poziomu aplikacji.
• Funkcja Super Freeze kończy działanie automatycznie po upływie ponad 50 godzin. Gdy funkcja Super Freeze zakończy działanie, odpowiednia ikona na panelu sterowania zostanie wyłączona i przywrócony zostanie poprzednio ustawiony poziom chłodzenia.

Uwaga: Funkcji Super Cool i Super Freeze nie można aktywować jednocześnie.

Tryb Eco

Tryb Eco może być aktywowany w celu optymalizacji wydajności urządzenia, przy jednoczesnym uzyskaniu najlepszego sposobu przechowywania żywności. Tryb Eco automatycznie ustawi temperaturę na 4°C w lodówce i na -18°C w zamrażarce.

Jak używać trybu Eco:

• Funkcja może być aktywowana z panelu sterowania poprzez naciśnięcie przycisku „mode” do momentu zapalenia się ikony trybu Eco (wybór potwierdza sygnał dźwiękowy), lub poprzez wybranie funkcji z aplikacji. Gdy funkcja jest aktywna, ikona trybu Eco jest zawsze włączona.
• Aby wyjść z Eco, wyłącz go z poziomu aplikacji lub wybierz inną funkcję z panelu sterowania. Gdy tryb Eco zakończy działanie, ikona na panelu sterowania zostanie wyłączona i przywrócony zostanie poprzednio ustawiony poziom chłodzenia.

Funkcja Holiday

Funkcja Holiday może być używana w celu zmniejszenia zużycia energii przez urządzenie, gdy nie jest ono regularnie używane. Kiedy funkcja jest włączona, światła LED będą wyłączone (nawet gdy drzwi są otwarte), a lodówka będzie pracować w trybie niskiego zużycia energii, podczas gdy zamrażarka będzie pracować normalnie.

Jak korzystać z funkcji Holiday:

• Funkcja może być aktywowana z panelu sterowania poprzez naciśnięcie przycisku „mode” do momentu zapalenia się ikony trybu Holiday (wybór potwierdza sygnał dźwiękowy), lub poprzez wybranie funkcji z aplikacji. Gdy funkcja jest aktywna, ikona Holiday jest zawsze włączona.
• Aby wyłączyć funkcję Holiday, wyłącz ją z poziomu aplikacji lub wybierz inną funkcję z panelu sterowania. Gdy funkcja Holiday zakończy działanie, ikona na panelu sterowania zostanie wyłączona i przywrócony zostanie poprzednio ustawiony poziom chłodzenia.

Rozmrażanie

Rozmrażanie komór chłodziarki i zamrażarki przebiega automatycznie; nie jest wymagana ręczna obsługa.

HCS

Po osiągnięciu określonego poziomu wilgotności włókna filtra HCS otwierają się, powodując zmniejszenie wilgoci, a następnie zamykają się ponownie.

Tryb demonstracyjny

Aby wejść w tryb demonstracyjny, przy odblokowanym wyświetlaczu, należy przytrzymać wciśnięty przycisk Wi-Fi (B) i naciskać przycisk MODE (C) 5 razy w ciągu 5 sekund. Aby wyjść z trybu demonstracyjnego, należy wykonać tę samą czynność lub wyłączyć lodówkę.

Kody usterki

Błąd komunikacji

Kontrolki [-16°C; -18°C; -20°C; -22°C; -24°C] w chłodziarce zapalają się sekwencyjnie, oznacza to, że wystąpił błąd komunikacji między główną płytą sterującą a płytą wyświetlacza. Prosimy o kontakt z pomocą techniczną w celu rozwiązania problemu.

Termoobieg

Kontrolki [-16°C; -20°C; -22°C; -24°C] w chłodziarce migają jednocześnie, oznacza to, że termoobieg nie działa prawidłowo. Prosimy o kontakt z pomocą techniczną w celu rozwiązania problemu.

UŻYCIE Wi-Fi

Procedura parowania aplikacji

Krok 1

Pobierz aplikację hOn w sklepie

Krok 2

• Załóż konto w aplikacji hOn lub zaloguj się, jeśli masz już konto

Krok 3

Postępuj zgodnie z instrukcjami parowania w aplikacji hOn

Użycie Wi-Fi

Aby aktywować Wi-Fi, należy nacisnąć przycisk Wi-Fi przez 2 sekundy, ikona Wi-Fi zaświeci się i rozlegnie się sygnał dźwiękowy.

Jeśli sieć Wi-Fi nie została jeszcze skonfigurowana, po włączeniu lodówki automatycznie przejdzie ona w tryb konfiguracji i utrzyma ten stan przez 30 minut. Aby użyć trybu konfiguracji:

• Naciśnij przycisk Wi-Fi przez 2 sekundy, lodówka przejdzie w tryb konfiguracji Wi-Fi i usłyszysz sygnał dźwiękowy. Ikona Wi-Fi zacznie migać. Postępuj zgodnie z instrukcjami aplikacji, aby skonfigurować sieć Wi-Fi (patrz wyżej).
• Po skonfigurowaniu sieci Wi-Fi i nawiązaniu połączenia ikona Wi-Fi jest włączona i stała.
• Po 30 minutach bez wykonywania żadnych operacji, sieć Wi-Fi automatycznie wyjdzie z trybu konfiguracji.
• Jeśli sieć Wi-Fi została już skonfigurowana, automatycznie połączy się ponownie zgodnie z informacjami o konfiguracji.

Aby zresetować Wi-Fi, naciśnij przycisk Wi-Fi - Mode przez 2 sekundy, Wi-Fi zostanie zresetowane i rozlegnie się sygnał dźwiękowy. Po wykonaniu tej czynności sieć Wi-Fi automatycznie przejdzie w stan konfiguracji (ikona Wi-Fi zacznie ponownie migać).

Aby wyłączyć Wi-Fi, naciśnij przycisk Wi-Fi w modelu 3s.

Moduł radiowy - Dane techniczne

Częstotliwość (OFR)	2400 MHz-2843.5 MHz
Czȩstotliwość kanałow	2412...2472 MHz(Rozmiar kroku 5 MHz)
Maksymalna moc(EIRP)	100 mW

Typ urządzenia radiowego jest zgodny z dyrektywą 2014/53/EU.

Jeśli tylko jedna strefa (zamrażarka lub chłodziarka) ma ustawioną temperaturę, wybór temperatury drugiej strefy nie zmienia się, a dioda LED wybranej temperatury tej strefy pozostaje zapalona. Przy każdej zmianie temperatury słychać sygnał dźwiękowy.

Funkcja Super Cool

Uwaga: Funkcje Super Cool i Super Freeze nie mogą być aktywowane jednocześnie.

Tryb Eko

Tryb Eko można aktywować, aby zoptymalizować wydajność urządzenia i osiągnąć najlepsze przechowywanie żywności. Tryb Eko automatycznie ustawia temperaturę 4°C w chłodziarce i -18°C w zamrażarce.

Uwaga: Funkcje Super Cool i Super Freeze nie mogą być aktywowane jednocześnie.

Funkcja Super Freeze

Uwaga: Funkcje Super Cool i Super Freeze nie mogą być aktywowane jednocześnie.

Tryb ECO

Jak korzystać z funkcji Super Freeze:

• Funkcję można uruchomić, naciskając i przytrzymując przycisk TEMP, aby wybrać strefę zamrażarki, a następnie szybko nacisnąć przycisk TEMP, aż włączy się ikona Super Freeze, lub można ją włączyć z aplikacji. Gdy funkcja jest aktywna, dioda LED Super Freeze jest zawsze włączona. Aby wyjść z funkcji Super Freeze, naciśnij przycisk TEMP lub wyłącz ją z aplikacji.
• Funkcja Super Freeze kończy się automatycznie, gdy działa dłużej niż 50 godzin.
• Po zakończeniu funkcji Super Freeze ikona na panelu sterowania wyłącza się, a lodówka wraca do poprzednio ustawionego poziomu zamrażania.

Jak korzystać z funkcji Holiday:

• Funkcję można aktywować z panelu sterowania, naciskając przycisk „mode”, aż włączy się ikona funkcji Holiday (sygnał dźwiękowy potwierdza wybór) lub wybierając funkcję z aplikacji. Gdy funkcja jest aktywna, ikona funkcji Holiday jest zawsze włączona. Aby wyjść z funkcji Holiday, wyłącz ją z aplikacji lub wybierz inną funkcję z panelu sterowania.
• Po zakończeniu funkcji Holiday, ikona na panelu sterowania wyłącza się i wracają wcześniej ustawione poziomy chłodzenia.

Rozmrażanie

Rozmrażanie lodówki i komory zamrażarki odbywa się automatycznie: nie jest potrzebna żadna ręczna praca.

HCS

Po osiągnięciu określonego poziomu wilgotności, włókna filtra HCS otwierają się, powodując zmniejszenie wilgotności, a następnie ponownie się zamykają.

Tryb demonstracyjny

Aby włączyć tryb demonstracyjny, przy odblokowanym ekranie, naciśnij przycisk Wi-Fi (B) i naciśnij przycisk MODE (C) 5 razy w ciągu 5 sekund. Aby wyjść z trybu demonstracyjnego, wykonaj tę samą procedurę lub wyłącz lodówkę.
