HBW5518E - Lednička HAIER - Bezplatný návod k obsluze

Typ výrobku	Vestavná chladnička s mrazničkou
Značka	Haier
Model	HBW5518E
Minimální požadovaná šířka	920 mm
Minimální požadovaná hloubka	1137 mm
Výchozí teplota chladničky	4 °C
Výchozí teplota mrazničky	-18 °C
Rozsah teploty chladničky	2 °C až 8 °C (nastavitelný po 1 °C přes aplikaci)
Rozsah teploty mrazničky	-16 °C až -24 °C (nastavitelný po 1 °C přes aplikaci)
Speciální funkce	Superchlazení, Supermražení, Eco režim, Režim dovolená, Wi-Fi
Odmrazování	Automatické (No Frost)
Konektivita	Wi-Fi (pásmo 2,4 GHz, max. výkon 100 mW)
Kompatibilní aplikace	hOn
Ovládací panel	Dotykový s tlačítky Zap/Vyp, Wi-Fi, SET, TEMP
Displej	LED ikony pro teplotu a funkce
Přihrádky	Chladnička (držák na lahve, police, zásuvka na zeleninu, dveřní přihrádky), Mraznička (boxy)
Napájení	Viz typový štítek (neuvedeno v návodu)
Hmotnost	Neuvedeno
Energetická třída	Neuvedeno
Údržba	Čištění vnějšího povrchu jemným hadříkem; automatické odmrazování
Bezpečnost	Automatické uzamčení panelu po 30 s; možnost obnovení továrního nastavení
Opravitelnost	Náhradní díly dostupné přes servis Haier (neuvedeno)

Často kladené otázky - HBW5518E HAIER

Jak nastavit teplotu chladničky nebo mrazničky?

Stiskněte tlačítko TEMP po dobu 5 sekund pro výběr oddílu (chladnička nebo mraznička). Poté rychle stiskněte TEMP pro změnu teploty. Výběr se potvrdí po 5 sekundách nečinnosti.

Jak aktivovat funkci Superchlazení?

Nejprve vyberte oddíl chladničky dlouhým stiskem TEMP, poté rychle stiskněte TEMP, dokud se nerozsvítí ikona Superchlazení. Můžete ji také aktivovat v aplikaci hOn.

Jak dlouho trvá funkce Supermražení?

Funkce Supermražení se automaticky vypne po 50 hodinách. Lze ji také ručně vypnout na panelu nebo v aplikaci.

Co dělat v případě chybového kódu komunikace?

Pokud se LED teploty mrazničky [-16°C až -24°C] postupně rozsvěcují, znamená to chybu komunikace mezi hlavním panelem a displejem. Kontaktujte technickou podporu Haier.

Jak použít režim Eco?

Stiskněte tlačítko SET (nebo režim), dokud se nerozsvítí ikona Eco. Chladnička se nastaví na 4 °C a mraznička na -18 °C. Můžete jej také aktivovat v aplikaci.

Je odmrazování automatické?

Ano, odmrazování chladicího i mrazicího oddílu je zcela automatické. Není nutný žádný manuální zásah.

Jak připojit chladničku k Wi-Fi?

Stáhněte si aplikaci hOn, vytvořte účet a poté stiskněte tlačítko Wi-Fi na 2 sekundy. Postupujte podle pokynů v aplikaci pro párování. Ikona Wi-Fi bliká v režimu konfigurace.

Jak resetovat Wi-Fi?

Dlouze stiskněte tlačítko Wi-Fi po dobu 2 sekund. Ozve se zvukový signál, Wi-Fi se resetuje a přejde do režimu konfigurace (blikající ikona).

Co dělat při poruše ventilátoru?

Pokud LED [-16°C, -20°C, -22°C, -24°C] chladničky blikají současně, ventilátor nepracuje správně. Kontaktujte technickou podporu.

Jak aktivovat režim Dovolená?

Stiskněte tlačítko SET (režim), dokud se nerozsvítí ikona Dovolená. Chladnička přejde do nízké spotřeby, mraznička zůstává aktivní. Vypněte jej v aplikaci nebo na panelu.

NÁVOD K OBSLUZE HBW5518E HAIER

POPIS VÝROBKU 18 POUŽÍVÁNÍ 19 Používání 19 Přizpůsobení teploty 20 Funkce Přechlazení 20 Funkce Supermrazení 21 Režim Eco 21 Funkce Dovolená 22 Odmrazování 22 Režim Demo 22 POUŽÍVÁNÍ WI-FI 23 Postup párování s aplikací 23 Krok 1 23 Krok 2 23 Krok 3 23 Používání Wi-Fi 24

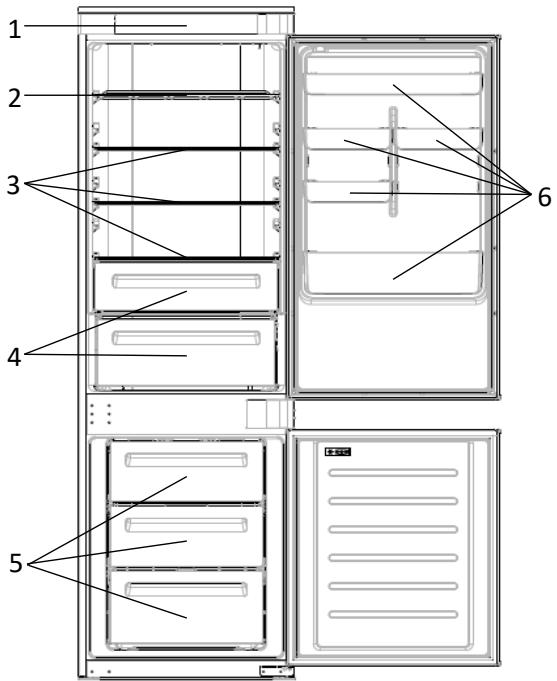

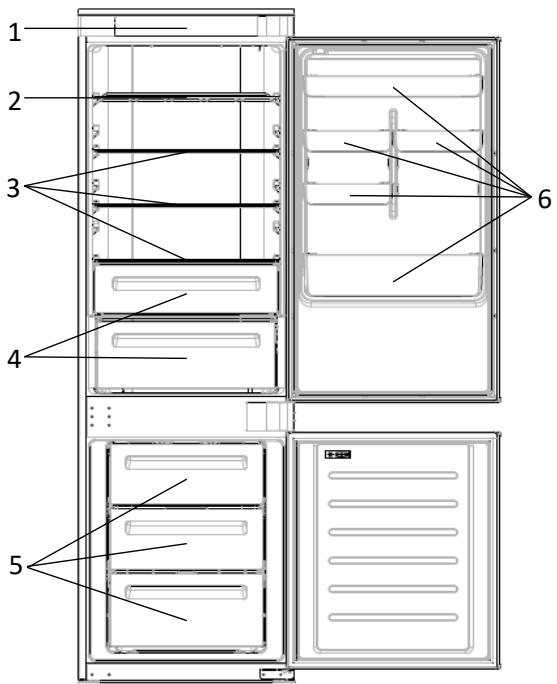

POPIS VÝROBKU

1. Ovládací panel
2. Police na víno
3. Police
4. Přihrádka na ovoce a zeleninu
5. Boxy mrazničky
6. Police na dveřích
7. Energeticky nejúspornější konfigurace vyžaduje, aby byly ve spotřebiči nainstalovány přihrádky, schránky na potraviny a police a ventilátor byl vypnutý, viz obrázky výše. **Výše vyobrazené obrázky jsou pouze informativní. Aktuální konfigurace bude záviset na konkrétním fyzickém výrobku nebo prohlášení distributora.

Požadavky na místo

U

U

r

POUŽÍVÁNÍ

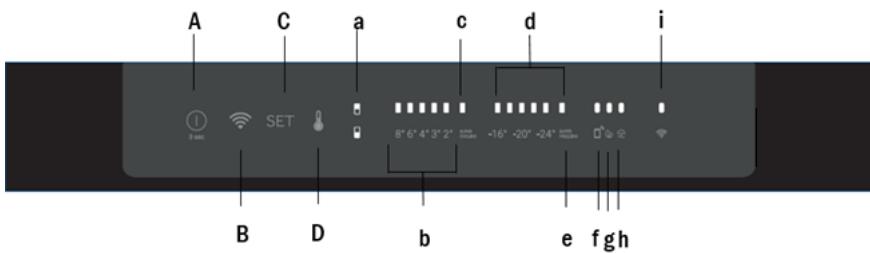

A. Tlačítko VYPÍNAČ slouží k zapínání/vypínání spotřebiče. B. Tlačítko Wi-Fi slouží k zapínání/vypínání Wi-Fi. C. Tlačítko SET slouží k vybírání speciálních funkcí (Eco a Dovolená). D. Tlačítko TEPLOTA slouží k volbě teploty chladničky a mrazničky.

a. Ikona chladničky/mrazničky ukazuje, který prostor spotřebiče je vybrán. b. Úrovně teploty chladničky ukazují, jaká teplota byla zvolena. c. Ikona Přechlazení signalizuje, zda byla aktivována funkce Přechlazení. d. Úrovně teploty mrazničky ukazují, jaká teplota byla zvolena pro mrazničku. e. Ikona Supermrazení signalizuje, zda byla aktivována funkce Supermrazení. f. Ikona přizpůsobené teploty signalizuje, zda byla teplota zvolena aplikací. g. Ikona režimu Eco signalizuje, zda je aktivován režim Eco. h. Ikona funkce Dovolená signalizuje, zda je aktivována funkce Dovolená. i. Ikona Wi-Fi signalizuje, zda funguje Wi-Fi a spotřebič je připojený.

Používání

• Zapojte spotřebič do zásuvky a automaticky se zapne.
• Teplota se automaticky nastaví na 4 °C v chladničce a -18 °C v mrazničce.

POZNÁMKA: Než vložíte do spotřebiče potraviny, počkejte nejméně 2-3 hodiny, aby bylo jisté, že uvnitř chladničky je správná teplota.

• Chcete-li změnit teplotu, na 5 sekund stiskněte tlačítko TEPLOTA, ozve se zvukový signál a na 2 s se rozsvítí ikona vybraného prostoru (chladničky nebo mrazničky), stejně jako všechny kontrolky teploty odpovídajícího prostoru. Volba prostoru se potvrdí po 2 s. Když svítí ikona vybraného prostoru, změňte teplotu krátkým stisknutím tlačítka TEPLOTA. Při zvýšení nastavené hodnoty se rozsvítí odpovídající kontrolka. Při každém stisknutí tlačítka TEPLOTA a každé změně teploty se ozve zvukový signál. Volba se potvrdí po 5 sekundách. Po 30 s bez provozu zhasnou ikony chladničky/mrazničky a LED diody zvolených teplot. Po dalším stisknutí tlačítka TEPLOTA se rozsvítí ikona naposledy vybraného prostoru (chladničky nebo mrazničky).

V případě výpadku napájení bude obnovena naposledy nastavená úroveň chlazení.

• Chcete-li obnovit výchozí nastavení, držte stisknutý dveřní spínač uvnitř chladničky a současně na 5 sekund stiskněte tlačítko VYPÍNAČ.
• Za normálních podmínek (na jaře a na podzim) se doporučuje nastavit teplotu na 4 °C. V létě při vysoké teplotě okolí se doporučuje nastavit teplotu na 6–8 °C, aby bylo zaručeno zachování teploty v chladničce a mrazničce a omezila se doba nepřetržitého chodu chladničky. V zimě při nízké teplotě okolí se doporučuje nastavit teplotu na 3–4 °C, aby se zamezilo častému spouštění a zastavování chladničky.

Přizpůsobená teplota

Aplikace umožňuje přizpůsobit teplotu v prostoru chladničky i mrazničky. Teplotu lze nastavovat s citlivostí 1 °C. Pro chladničku lze zvolit teplotu od 2 °C do 8 °C a pro mrazničku od -16 °C do -24 °C.

Když je teplota zvolena aplikací, rozsvítí se ikona přizpůsobené teploty, zatímco všechny kontrolky teploty příslušného prostoru zhasnou (tj. pokud je z aplikace zvolena teplota chladničky, zhasnou kontrolky 2 °C až 8 °C. Pokud je z aplikace zvolena teplota mrazničky, zhasnou kontrolky -16 °C až -24 °C).

Jestliže má přizpůsobenou teplotu pouze jeden prostor (chladničky nebo mrazničky), volba teploty druhého prostoru se nezmění a stále svítí kontrolky zvolené teploty tohoto prostoru. Při každé změně teploty se ozve zvukový signál.

Funkce Přechlazení

Doporučuje se zapínat funkci Přechlazení v případě, že bylo uloženo velké množství potravin (například po nákupu). Funkce Přechlazení urychluje chlazení čerstvých potravin a chrání již uložené zboží před nežádoucím ohřátím. Když je tato funkce aktivována, teplota chladničky se automaticky nastaví na 2 °C.

Jak používat funkci Přechlazení:

• Tuto funkci lze aktivovat dlouhým stisknutím tlačítka TEPLOTA, kterým se vybere prostor chladničky, a potom opakovaným krátkým stisknutím tlačítka TEPLOTA, dokud se nerozsvítí ikona Přechlazení, nebo ji lze zapnout z aplikace. Když je funkce aktivována, vždy svítí kontrolka Přechlazení.
• Chcete-li ukončit funkci Přechlazení, stiskněte tlačítko TEPLOTA, nebo ji vypněte z aplikace.
• Funkce Přechlazení se automaticky ukončí poté, co byla zapnutá déle než 12 hodin.
• Po ukončení funkce Přechlazení zhasne ikona na ovládacím panelu a obnoví se dříve nastavená úroveň chlazení.

Poznámka: Funkce Přechlazení a Supermrazení nelze aktivovat současně.

Funkce Supermrazení

Funkce Supermrazení urychluje zmrazování čerstvých potravin a chrání již uložené zboží před nežádoucím ohřátím. Jestliže je třeba zmrazit velké množství potravin, doporučuje se zapnout funkci Supermrazení 24 h před použitím. Když je tato funkce aktivována, teplota se automaticky nastaví na -28 °C.

Jak používat funkci Supermrazení:

• Tuto funkci lze spustit dlouhým stisknutím tlačítka TEPLOTA, kterým se vybere prostor mrazničky, a potom opakovaným krátkým stisknutím tlačítka TEPLOTA, dokud se nerozsvítí ikona Supermrazení, nebo ji lze zapnout z aplikace. Když je funkce aktivována, vždy svítí kontrolka Supermrazení.
• Chcete-li ukončit funkci Supermrazení, stiskněte tlačítko TEPLOTA, nebo ji vypněte z aplikace.
• Funkce Supermrazení se automaticky ukončí poté, co byla zapnutá déle než 50 hodin.
• Po ukončení funkce Supermrazení zhasne ikona na ovládacím panelu a obnoví se dříve nastavená úroveň zmrazování.

Poznámka: Funkce Přechlazení a Supermrazení nelze aktivovat současně.

Režim Eco

Režim Eco lze aktivovat za účelem optimalizace výkonu spotřebiče při zachování nejlepších podmínek uchovávání potravin. Režim Eco automaticky nastaví teplotu na 4 °C v chladničce a -18 °C v mrazničce.

Jak používat režim Eco:

• Tuto funkci lze aktivovat na ovládacím panelu opakovaným stisknutím tlačítka „mode“, dokud se nerozsvítí ikona režimu Eco (volba je potvrzena zvukovým signálem), nebo ji lze zvolit z aplikace. Když je funkce aktivována, vždy svítí kontrolka režimu Eco.
• Chcete-li ukončit režim Eco, vypněte ho z aplikace, nebo vyberte jinou funkci na ovládacím panelu.
• Po ukončení režimu Eco zhasne ikona na ovládacím panelu a obnoví se dříve nastavené úrovně chlazení.

Funkce Dovolená

Funkci Dovolená lze používat ke snížení spotřeby, když se spotřebič nepoužívá pravidelně. Když je tato funkce zapnutá, vypnou se světla LED (i když jsou otevřené dveře) a chladnička poběží v režimu nízké spotřeby energie, zatímco mraznička bude nadále normálně fungovat.

Jak používat funkci Dovolená:

• Tuto funkci lze aktivovat na ovládacím panelu opakovaným stisknutím tlačítka „mode“, dokud se nerozsvítí ikona Dovolená (volba je potvrzena zvukovým signálem), nebo ji lze zvolit z aplikace. Když je funkce aktivována, vždy svítí kontrolka Dovolená.
• Chcete-li ukončit funkci Dovolená, vypněte ji z aplikace, nebo vyberte jinou funkci na ovládacím panelu.
• Po ukončení funkce Dovolená zhasne ikona na ovládacím panelu a obnoví se dříve nastavené úrovně chlazení.

Odmrazování

Prostory chladničky a mrazničky se odmrazují automaticky; není nutný žádný ruční zásah.

HCS

Po dosažení určité úrovně vlhkosti se vlákna filtru HCS otevřou, což způsobí snížení vlhkosti a opětovné zavření.

Režim Demo

Chcete-li vstoupit do režimu Demo, s odemknutým displejem držte stisknuté tlačítko Wi-Fi (B) a pětkrát během 5 sekund stiskněte tlačítko MODE (C). Chcete opustit režim Demo, proveďte stejný postup, nebo vypněte chladničku.

Chybové kódy

Chyba komunikace

Na chladničce se postupně rozsvěcují kontrolky [-16°C; -18°C; -20°C; -22°C; -24°C], což znamená, že došlo k chybě v komunikaci mezi hlavní řídicí deskou a deskou displeje. Obraťte se na službu technické pomoci, aby vám pomohla vyřešit problém.

• Ventilátor

Jestliže ventilátor nefunguje správně, na chladničce současně blikají kontrolky [-16°C; -20°C; -22°C; -24°C]. Obraťte se na službu technické pomoci, aby vám pomohla vyřešit problém.

POUŽÍVÁNÍ WI-FI

Postup párování s aplikací

Krok 1

Stáhněte si aplikaci hOn z obchodu s aplikacemi

GET IT ON

Google Play

Download on the

App Store

EXPLORE IT ON

AppGallery

Krok 2

Vytvořte si účet v aplikaci hOn, nebo se přihlaste, pokud již máte účet

Krok 3

• Řiďte se pokyny pro párování v aplikaci hOn

Používání Wi-Fi

Chcete-li aktivovat Wi-Fi, na 2 sekundy stiskněte tlačítko Wi-Fi; rozsvítí se ikona Wi-Fi a ozve se zvukový signál.

Jestliže dosud nebyla nakonfigurována síť Wi-Fi, chladnička po zapnutí automaticky vstoupí do režimu konfigurace a zůstane v tomto stavu po dobu 30 minut. Konfigurační režim se používá takto:

• Na 2 s stiskněte tlačítko Wi-Fi, chladnička vstoupí do režimu konfigurace Wi-Fi a ozve se zvukový signál. Začne blikat ikona Wi-Fi.
• Nakonfigurujte síť Wi-Fi podle pokynů v aplikaci (viz výše).
• Jakmile je síť Wi-Fi nakonfigurována a naváže se spojení, rozsvítí se ikona Wi-Fi a bude nepřerušovaně svítit.
• Režim konfigurace Wi-Fi se automaticky ukončí po 30 minutách nečinnosti.
• Pokud je již síť Wi-Fi nakonfigurována, spojení se naváže automaticky podle konfiguračních informací.

Chcete-li resetovat Wi-Fi, na 2 s stiskněte tlačítko Wi-Fi - Mode; síť Wi-Fi se resetuje a ozve se zvukový signál. Potom síť Wi-Fi automaticky přejde do režimu konfigurace (ikona Wi-Fi začne opět blikat).

Chcete-li vypnout Wi-Fi, stiskněte tlačítko Wi-Fi na 3 s.

Rádiový modul - Technické údaje

Frekvenčné rychlost(OFR)	2400 MHz-2843.5 MHz
Frekvence kanálu	2412...2472 MHz(velikost kroku5 MHz)
Maximálni výkon(EIRP)	100 mW

Typ rádiového zařízení je v souladu se směrnicí 2014/53/EU.

Ako používať režim Eko:

Postupujte podľa pokynov na párovanie v aplikácii hOn

Používanie Wi-Fi

Ak chcete aktivovať Wi-Fi, stlačte tlačidlo Wi-Fi na 2 sekundy. Ikona Wi-Fi sa zapne a zaznie akustický signál.

Ak ešte nebola Wi-Fi sieť konfigurovaná po zapnutí chladničky, automaticky prejde do konfiguračného režimu a tento stav sa zachová po dobu 30 minút. Konfiguračný režim:

Ak chcete resetovať Wi-Fi, stlačte tlačidlo Wi-Fi - Mode na 2 sek. Wi-Fi sa resetuje a zaznie akustický signál. Následne Wi-Fi automaticky prejde do stavu konfigurácie (ikona Wi-Fi začne znovu blikať).

Ak chcete vypnúť Wi-Fi, stlačte tlačidlo Wi-Fi na 3 sek.

Rádiový modul - Technické údaje

Frekvencia (OFR)	2400 MHz-2843.5 MHz
Frekvencie kanálov	2412...2472 MHz(velkost kroku 5 MHz)
Maximálny vykon(EIRP)	100 mW

Typ rádiového zariadenia je v súlade so smernicou 2014/53/EÚ.

Povzetek

OPIS IZDELKA 155 UPORABA 156 Uporaba 156 Temperatura po meri 157 Funkcija Super Cool 157 Funkcija Super Freeze 158 Način ECO 158 Funkcija Holiday 159 Odmrzovanje 159 Predstavitveni način 159 UPORABA WI-FI 160 Postopek seznanitve v aplikaciji 160 1. korak 160 2. korak 160 3. korak 160 Uporaba Wi-Fi 161

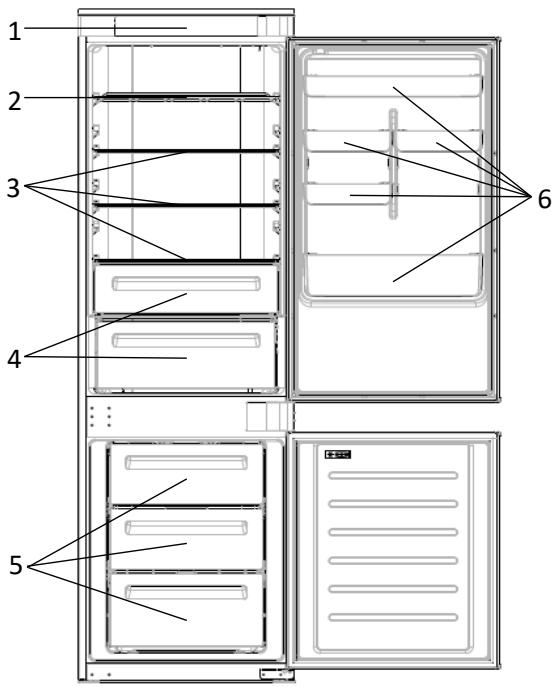

OPIS IZDELKA
