HBW5518E - Kylskåp HAIER - Gratis bruksanvisning och manual

Produkttyp	Inbyggbart kyl-frysskåp
Märke	Haier
Modell	HBW5518E
Minsta erforderlig bredd	920 mm
Minsta erforderligt djup	1137 mm
Standardtemperatur kyl	4 °C
Standardtemperatur frys	-18 °C
Temperaturområde kyl	2 °C till 8 °C (kan ställas in i steg om 1 °C via app)
Temperaturområde frys	-16 °C till -24 °C (kan ställas in i steg om 1 °C via app)
Specialfunktioner	Superkylning, Superfrysning, Ecoläge, Semesterläge, Wi-Fi
Avfrostning	Automatisk (No Frost)
Anslutning	Wi-Fi (2,4 GHz-band, max 100 mW)
Kompatibel app	hOn
Kontrollpanel	Pekskärm med knappar På/Av, Wi-Fi, SET, TEMP
Skärm	LED-ikoner för temperatur och funktioner
Fack	Kyl (flaskställ, hyllor, grönsakslåda, dörrfack), Frys (lådor)
Strömförsörjning	Se märkplåten (ej specificerat i manualen)
Vikt	Ej specificerat
Energiklass	Ej specificerat
Underhåll	Utvändig rengöring med mjuk trasa; automatisk avfrostning
Säkerhet	Automatisk panelspärr efter 30 s; återställning till fabriksinställningar möjlig
Reparerbarhet	Reservdelar tillgängliga via Haier kundtjänst (ej specificerat)

Vanliga frågor - HBW5518E HAIER

Hur justerar man temperaturen i kylen eller frysen?

Tryck på knappen TEMP i 5 sekunder för att välja fack (kyl eller frys). Tryck sedan snabbt på TEMP för att ändra temperaturen. Valet bekräftas efter 5 sekunders inaktivitet.

Hur aktiverar jag superkylningsfunktionen?

Välj först kylfacket genom att trycka länge på TEMP, tryck sedan snabbt på TEMP tills ikonen Superkylning tänds. Du kan också aktivera den via appen hOn.

Hur länge varar superfrysningsfunktionen?

Superfrysningsfunktionen stängs automatiskt av efter 50 timmar. Den kan också stoppas manuellt via panelen eller appen.

Vad gör man vid ett kommunikationsfel?

Om frysen temperatur-LED [-16°C till -24°C] tänds i tur och ordning indikerar det ett kommunikationsfel mellan huvudpanelen och displayen. Kontakta Haier tekniska support.

Hur använder jag ecoläget?

Tryck på knappen SET (eller läge) tills ikonen Eco tänds. Kylen ställs då in på 4°C och frysen på -18°C. Du kan också aktivera det via appen.

Är avfrostningen automatisk?

Ja, avfrostningen av kyl- och frysfacken är helt automatisk. Ingen manuell åtgärd krävs.

Hur ansluter jag kylen till Wi-Fi?

Ladda ner appen hOn, skapa ett konto, tryck sedan på Wi-Fi-knappen i 2 sekunder. Följ instruktionerna i appen för ihopparning. Wi-Fi-ikonen blinkar i konfigurationsläge.

Hur återställer jag Wi-Fi?

Tryck länge på Wi-Fi-knappen i 2 sekunder. En ljudsignal hörs, Wi-Fi återställs och går till konfigurationsläge (blinkande ikon).

Vad gör man om fläkten inte fungerar?

Om LED [-16°C, -20°C, -22°C, -24°C] i kylen blinkar samtidigt fungerar inte fläkten korrekt. Kontakta tekniska support.

Hur aktiverar jag semesterläget?

Tryck på knappen SET (läge) tills ikonen Semesterläge tänds. Kylen går över till låg förbrukning, frysen förblir aktiv. Inaktivera det via appen eller panelen.

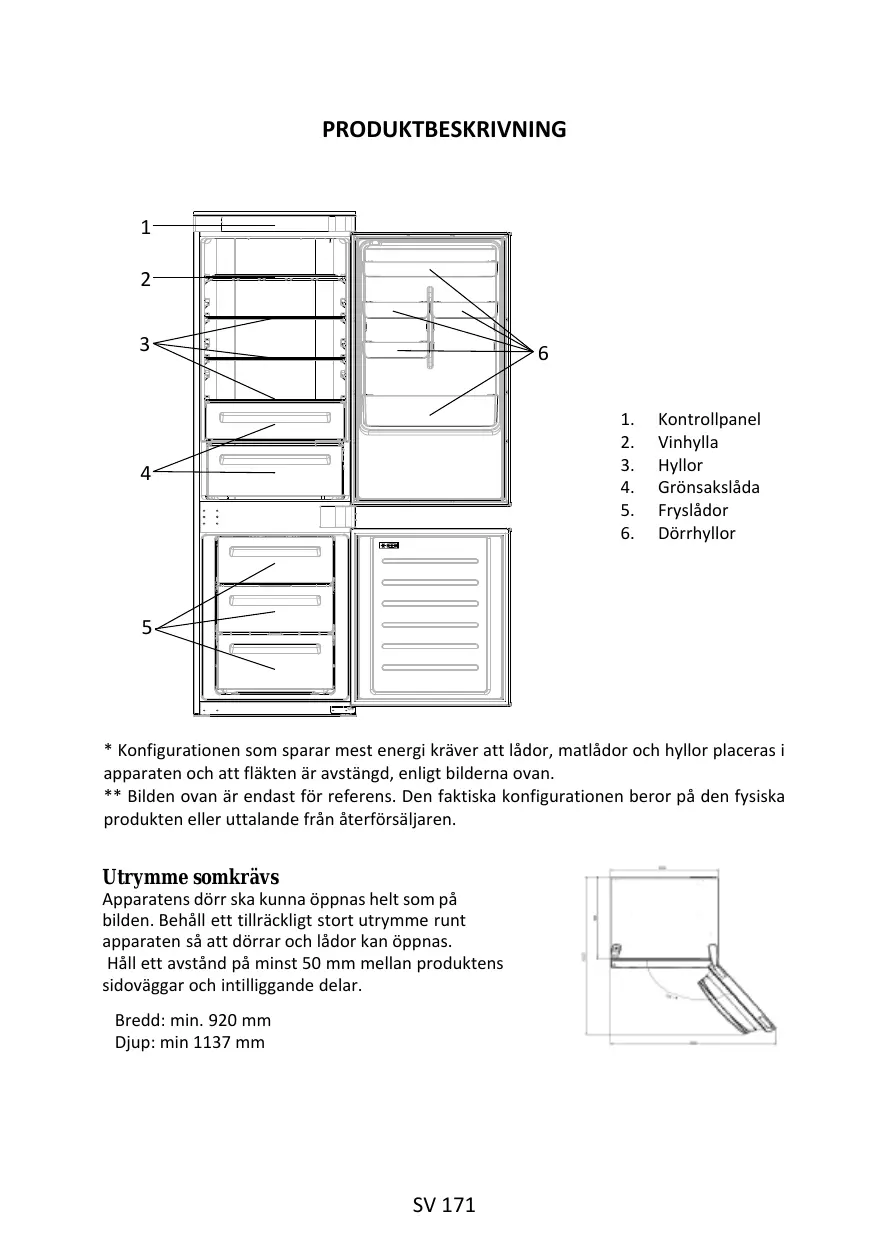

BRUKSANVISNING HBW5518E HAIER

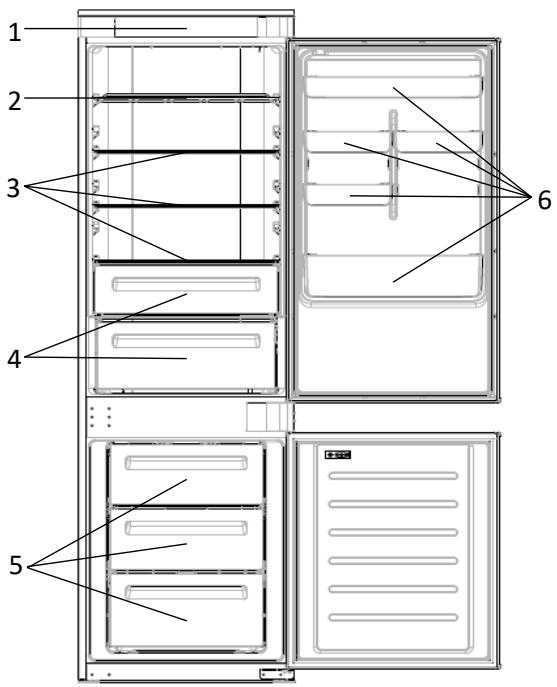

1. Kontrollpanel
2. Vinhylla
3. Hyllor
4. Grönsakslåda
5. Fryslådor
6. Dorrhyllor
7. Konfigurationen som sparar mest energi kräver att lådor, matlådor och hyllor placeras i apparaten och att fläkten är avstängd, enligt bilderna ovan. ** Bilden ovan är endast för referens. Den faktiska konfigurationen beror på den fysiska produkten eller uttalandet från återförsäljaren.

Utrymme som krävs

Apparatens dörr ska kunna öppnas helt som på bilden. Håll tillräckligt stort utrymme runt apparaten så att dörrar och lådor kan öppnas.

Håll ett avstånd på minst 50 mm mellan produktens sidoväggar och intilliggande delar.

Bredd: min. 920 mm

Djup: min 1137 mm

ANVÄNDNING

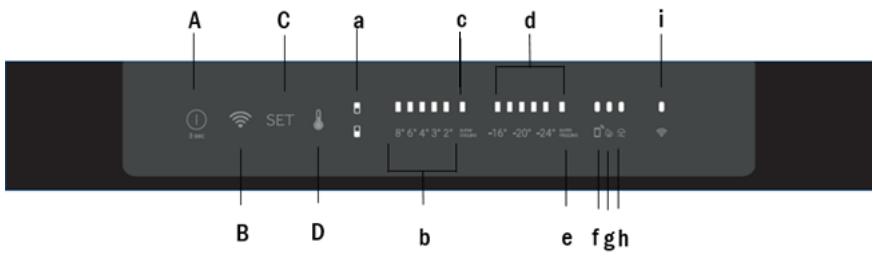

A. PÅ/AV-knappen används för att slå på/av apparaten. B. Wi-Fi-knappen används för att slå på/av Wi-Fi. C. SET-knappen används för att välja specialfunktionerna (Eko och Semester). D. TEMP-knappen används för att välja kyl- och frystemperatur.

a. Ikonerna för kyl/frys visar valt utrymme i apparaten. b. Temperaturnivåerna visar kylskåpets valda temperatur. c. Super Cool-ikonen visar om motsvarande funktion är aktiverad. d. Temperaturnivåerna visar vald temperatur i frysen. e. Super Cool-ikonen visar om motsvarande funktion är aktiverad. f. Reglerad temperatur-ikon visar om temperaturen har valts av appen. g. Ekoläge-ikonen visar om motsvarande läge är aktiverat. h. Semesterfunktion-ikonen visar om motsvarande funktion är aktiverad. i. Wi-Fi-ikonen visar om Wi-Fi fungerar och om apparaten är ansluten.

Användning

• Apparaten slås automatiskt på när du sätter på den.
• Temperaturen ställs automatiskt på 4°C i kylskåpet och på -18°C i frysen.

OBSERVERA: vänta minst 2-3 timmar innan du lägger in matvaror efter att frysen slagits på.

• För att ändra temperaturen trycker du på TEMP-knappen i 5 sekunder, en ljudsignal hörs och ikonen för det valda utrymmet (kyl eller frys) tänds, alla motsvarande lysdioder tänds i 2 sekunder. Efter 2 sekunder bekräftas det valda utrymmet. Med ikonen för valt utrymme på, trycker du snabbt på TEMP-knappen för att ändra temperaturen. När inställningen ökar tänds motsvarande LED-lampa. Varje gång du trycker på TEMP-knappen och temperaturen ändras hörs en ljudsignal. Efter 5 sekunder bekräftas valet.

Efter 30 sekunder utan användning släcks kyl/frys-ikonerna och lysdioderna för de valda temperaturerna. Nästa gång du trycker på TEMP-knappen, tänds ikonen för senaste val (kyl eller frys).

• Vid strömavbrott återställs den senaste inställda kylnivån. För att återställa standardinställningen, håll dörrbrytaren intryckt i kylskåpet och tryck samtidigt på PÅ/AV-knappen i 5 sekunder.
• Under normala driftsförhållanden (vår och höst) rekommenderar vi att ställa temperaturen på 4°C. Under sommarhalvåret eller vid höga omgivningstemperaturer rekommenderar vi att ställa temperaturen på 6-8°C. Kylen/frysen behåller den invändiga temperaturen och kylskåpets kontinuerliga drift reduceras. Under vinterhalvåret (när omgivningstemperaturen är låg) rekommenderar vi att ställa temperaturen på 3-4°C för att undvika frekvent start/stopp av kylskåpet.

Reglerad temperatur

Från appen är det möjligt att reglera temperaturen för både kyl och frys. Temperaturen kan ställas in med en känslighet på 1 °C. Det är möjligt att välja en temperatur från 2 °C till 8 °C i kylskåpet och från -16 °C till -24 °C i frysen.

När temperaturen väljs av appen, tänds temperatur-ikonen för reglering medan samtliga LED-lampor för temperatur i det utrymmet är släckta (dvs. om kylskåpstemperaturen väljs från appen, släcks lysdioderna från 2 °C till 8 °C. Om frystemperaturen väljs från appen, släcks lysdioderna från -16 °C till -24 °C).

Om endast ett enda utrymme (frys eller kylskåp) har den reglerade temperaturen, ändras inte temperaturvalet för det andra utrymmet och LED-lampan för den valda temperaturen i det utrymmet förblir tänd. Varje gång temperaturen ändras hörs en ljudsignal.

Super Cool-funktion

Super Cool-funktionen är lämplig om du ska förvara en stor mängd mat (till exempel efter storhandling). Super Cool-funktionen kyler snabbt ned färska matvaror och skyddar de varor som finns i kylskåpet från att värmas. När funktionen aktiveras ställs kylskåpstemperaturen automatiskt in på 2 °C.

• Aktivera funktionen genom att trycka och hålla ned TEMP-knappen för att välja kyldelen och tryck sedan snabbt på TEMP-knappen tills Super Cool-ikonen tänds. Funktionen kan även aktiveras från appen. När funktionen är aktiverad är lysdioden Super Cool alltid PÅ.
• För att avsluta Super Cool-funktionen, tryck på TEMP-knappen eller stäng av den från appen. Super Cool-funktionen avslutas automatiskt när funktionen har varat i mer än 12 timmar.
• När Super Cool avslutas slocknar ikonen på kontrollpanelen och den tidigare inställda kylnivån återställs.

Observera: Funktionerna Super Cool och Super Freeze kan inte aktiveras samtidigt.

Super Freeze-funktionen fryser snabbt ned färska matvaror och skyddar de varor som finns i frysen från att värmas. Vi rekommenderar att ställa in Super Freeze-funktionen 24 timmar innan den ska användas om du ska frysa ner en stor mängd mat. När funktionen aktiveras ställs temperaturen automatiskt in på -28 °C.

• Starta funktionen genom att trycka och hålla ned TEMP-knappen för att välja frysdelen, och tryck sedan snabbt på TEMP-knappen tills Super Freeze-ikonen tänds. Funktionen kan även aktiveras från appen. När funktionen är aktiverad är lysdioden Super Freeze alltid PÅ.
• För att avsluta Super Freeze-funktionen, tryck på TEMP-knappen eller stäng av den från appen. Super Freeze-funktionen avslutas automatiskt när funktionen har varat i mer än 50 timmar. När Super Freeze avslutas slocknar ikonen på kontrollpanelen och den tidigare inställda frysnivån återställs.

Observera: Funktionerna Super Cool och Super Freeze kan inte aktiveras samtidigt.

Ekoläge

Genom att aktivera Ekoläget optimeras apparatens prestanda och maten förvaras på bästa sätt. Ekoläget ställer automatiskt in temperaturen på 4 °C i kylskåpet och på -18 °C i frysen.

Hur du använder Ekoläget:

• Funktionen kan aktiveras från kontrollpanelen genom att trycka på "mode"-knappen tills Ekoläge-ikonen tänds (en ljudsignal bekräftar valet). Funktionen kan även väljas från appen. När funktionen är aktiverad är Ekoläge-ikonen alltid PÅ.
• Avsluta Ekoläget genom att stänga av det från appen eller välj en annan funktion från kontrollpanelen.
• När Ekoläget avslutas slocknar ikonen på kontrollpanelen och den tidigare inställda kylnivån återställs.

Semesterfunktion

När apparaten inte används regelbundet kan man använda Semesterfunktionen för att minska apparatens energiförbrukning. När funktionen är påkopplad är LED-lamporna släckta (även när dörren är öppen). Kylskåpet fungerar nu i energisparläge, medan frysen fortsätter att fungera normalt.

• Funktionen kan aktiveras från kontrollpanelen genom att trycka på "mode"-knappen tills semesterikonen tänds (en ljudsignal bekräftar valet). Funktionen kan även väljas från appen. När funktionen är aktiverad är semesterikonen alltid PÅ.
• Avsluta Semesterfunktionen genom att stänga av den från appen eller välj en annan funktion från kontrollpanelen. När Semesterfunktionen avslutas slocknar ikonen på kontrollpanelen och den tidigare inställda kylnivån återställs.

Avfrostning

Avfrostning av kyl- och frysutrymmet sker automatiskt: det krävs ingen manuell åtgärd.

HCS

När en viss fuktnivå har uppnåtts öppnas HCS-filterfibrerna och fukten minskar och stängs sedan igen.

Demoläge

För att gå in i Demoläget, med displayen olåst, håll Wi-Fi-knappen (B) intryckt och tryck på MODE-knappen (C) 5 gånger inom 5 sekunder. Gör på samma sätt för att avsluta Demoläget eller stäng av kylskåpet.

Folkoder

• Kommunikationsfel

När [-16°C; -18°C; -20°C; -22°C; -24°C] tänds i följd i kylskåpet betyder det att det har uppstått ett kommunikationsfel mellan huvudstyrkortet och displaykortet. Kontakta teknisk assistans för att hjälpa till att lösa problemet

Fläkt

När [-16°C; -20°C; -22°C; -24°C] tänds samtidigt i kylen betyder det att fläkten inte fungerar som den ska. Kontakta teknisk assistans för att hjälpa till att lösa problemet.

ANVÄNDNING AV WI-FI

I app-hopkopplingsläge

Steg 1

Ladda ner hOn-appen i butikerna

Steg 2

• Skapa ditt konto i hOn-appen eller logga in om du redan har ett konto

Steg 3

Följ instruktionerna för hopkoppling i hOn-appen

Användning av Wi-Fi

Aktivera Wi-Fi genom att trycka och hålla ned Wi-Fi-knappen i 2 sekunder. Wi-Fi-ikonen tänds och en ljudsignal hörs.

Om Wi-Fi inte har konfigurerats när kylskåpet sätts på, går apparaten automatiskt in i konfigurationsläget och behåller denna status i 30 minuter. Så här använder du konfigurationsläget:

Tryck på Wi-Fi-knappen i 2 sekunder, kylskåpet går in i Wi-Fi-konfigurationsläget och en ljudsignal hörs. Wi-Fi-ikonen börjar blinka. Följ anvisningarna i appen för att konfigurera Wi-Fi (se ovan). - När Wi-Fi har konfigurerats och anslutningen upprättats är Wi-Fi-ikonen tänd och lyser med fast sken. - Om ingen åtgärd utförs inom 30 minuter avslutar Wi-Fi automatiskt konfigurationsläget. - Om Wi-Fi redan har konfigurerats, sker en automatisk återanslutning enligt konfigurationsinformationen.

Återställ Wi-Fi genom att trycka och hålla ned Wi-Fi-knappen i 2 s, Wi-Fi återställs och en ljudsignal hörs. Wi-Fi kommer att automatiskt gå in i konfigurationsläget (Wi-Fi-ikonen börjar blinka igen).

Stäng av Wi-Fi genom att trycka på Wi-Fi-knappen i 3 sekunder.

Radiomodul - Tekniska data

Frekvens Hastigthet (OFR)	2400 MHz-2843.5 MHz
Kanalfrekvenser	2412...2472 MHz(steqlängd5 MHz)
Maximal kraft(EIRP)	100 mW

Radioutrustningstypen överensstämmer med direktivet 2014/53/EU.

Produkter 179 Användning 180 Användning 180 Inställningar Temperatur 181 Funktion Super Cool 181 Funktion Super Freeze 182 Eco-läge 182 Funktion Holiday 183 Avfrostning 183 Demoläge 183 Använda Wi-Fi 184 Procedur för att lägga till enheten 184 Steg 1 184 Steg 2 184 Steg 3 184 Använda Wi-Fi 185

Produktbeskrivning

1. Kontrollpanel
2. Inre lampa
3. Hylla
4. Dörrfack och hyllor
5. Frysavdelningen
6. Daglig hylla

*Maximalt energieffektiv konfiguration uppnås när alla lådor, lådor för produkter och hyllor är installerade, och fläkten är aktiverad enligt bilden ovan. ** Bilden är endast för illustration. Faktisk konfiguration av apparaten beror på modell eller specifikationer från återförsäljaren.

Placering
