MODE D'EMPLOI NC DE DIETRICH

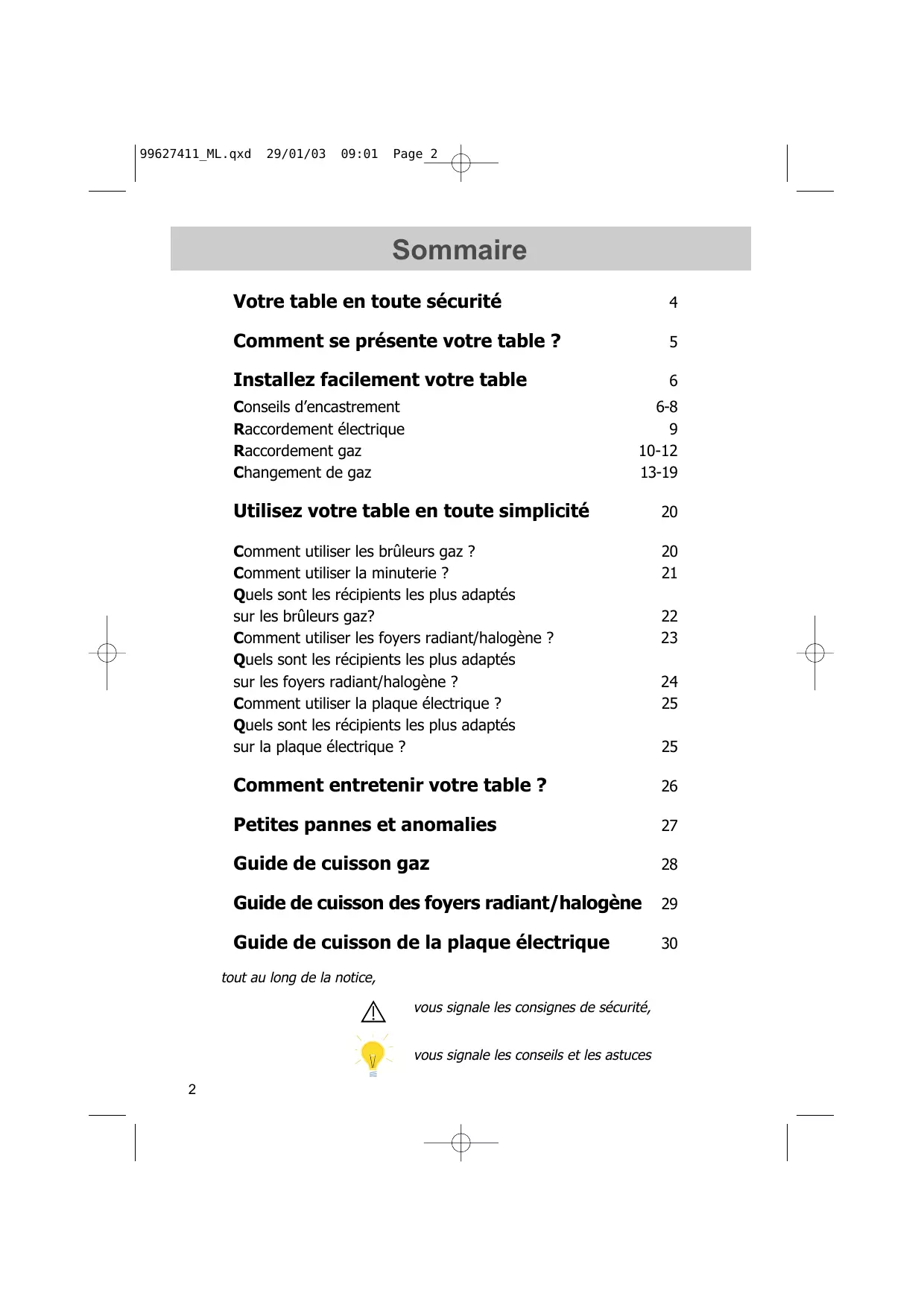

Sommaire Votre table en toute sécurité

Comment se présente votre table ?

Installez facilement votre table

Conseils d’encastrement Raccordement électrique Raccordement gaz Changement de gaz

Utilisez votre table en toute simplicité

Comment utiliser les brûleurs gaz ? Comment utiliser la minuterie ? Quels sont les récipients les plus adaptés sur les brûleurs gaz? Comment utiliser les foyers radiant/halogène ? Quels sont les récipients les plus adaptés sur les foyers radiant/halogène ? Comment utiliser la plaque électrique ? Quels sont les récipients les plus adaptés sur la plaque électrique ?

Comment entretenir votre table ?

Petites pannes et anomalies

Guide de cuisson gaz

Guide de cuisson des foyers radiant/halogène

Guide de cuisson de la plaque électrique

tout au long de la notice, vous signale les consignes de sécurité, vous signale les conseils et les astuces 2

Edito Chère Cliente, Cher Client, Vous venez d'acquérir une table DE DIETRICH et nous vous en remercions. Nos équipes de recherche ont conçu pour vous une nouvelle génération d'appareils, qui par leur qualité, leur design et leurs évolutions technologiques en font des produits d'exception et révèle un savoir-faire unique. Avec des lignes modernes et raffinées, votre nouvelle table DE DIETRICH s'intègre harmonieusement dans votre cuisine et allie parfaitement la maîtrise technologique, les performances de cuisson, et le luxe esthétique. Vous trouverez également dans la gamme des produits DE DIETRICH, un vaste choix de fours, de hottes aspirantes, de lave-vaisselle et de réfrigérateurs intégrables, que vous pourrez coordonner à votre nouvelle table DE DIETRICH. Bien entendu, dans un souci permanent de satisfaire au mieux vos exigences vis à vis de nos produits, notre service consommateurs est à votre disposition et à votre écoute pour répondre à toutes vos questions ou suggestions (coordonnées à la fin de ce livret). Grâce à ces "nouveaux objets de valeurs" qui nous servent de repère dans nos vies de tous les jours, DE DIETRICH, référence de l'excellence, est une véritable invitation à un nouvel art de vivre.

Votre table en toute sécurité Utilisez votre table en toute sécurité Nous avons conçu votre table de cuisson pour une utilisation par des particuliers dans un lieu d’habitation. Dans le souci d’une amélioration constante de nos produits, nous nous réservons le droit d’apporter à leurs caractéristiques techniques, fonctionnelles ou esthétiques toutes modifications de leurs caractéristiques liées à l’évolution technique. Ces tables de cuisson destinées exclusivement à la cuisson des boissons et denrées alimentaires ne contiennent aucun composant à base d’amiante. Les cuissons doivent être réalisées sous votre surveillance. Consultez la notice avant d’installer et d’utiliser cet appareil. Dans le cas où une fêlure deviendrait visible sur le dessus verre, débranchez immédiatement l’appareil de son alimentation et contactez le Service Après-Vente.

Ne rangez pas dans le meuble situé sous votre table de cuisson, vos produits d’ENTRETIEN ou INFLAMMABLES (atomiseur ou récipient sous pression, ainsi que papiers, livres de recettes...). L’utilisation d’un appareil de cuisson au gaz conduit à la production de chaleur et d’humidité dans le local où il est installé. Veillez à assurer une bonne aération de votre cuisine. Votre table doit être déconnectée de l’alimentation (électrique et gaz) avant toute intervention. Par mesure de sécurité, après utilisation, n’oubliez pas de fermer le robinet de commande générale du gaz distribué par canalisation ou le robinet de la bouteille de gaz butane/propane. Lorsqu’une manette devient difficile à tourner, NE FORCEZ PAS . Demandez d’urgence l’intervention de l’installateur. La marque de conformité posée sur ces tables.

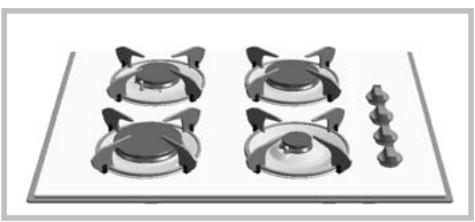

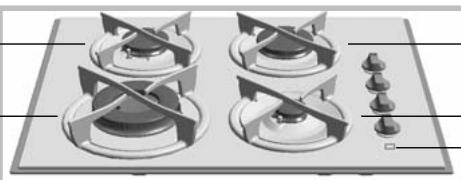

Comment se présente votre table ? Table 65 cm 4 feux gaz Brûleur semi-rapide (1,50 kW*)

Brûleur rapide (2, 30 kW*)

Brûleur grand-rapide (3,10 kW*)

Brûleur auxiliaire (0,85 kW*)

Table 30 cm 2 feux gaz Brûleur grand-rapide (3,10 kW*) Brûleur semi-rapide (1,50 kW*)

Table 65 cm 4 feux gaz à minuterie avec double couronne Brûleur semi-rapide (1,50 kW*)

Brûleur rapide (2, 30 kW*) Brûleur auxiliaire (0,85 kW*)

Brûleur double couronne (4 kW*)

Table 65 cm 3 feux gaz 1 foyer électrique Foyer électrique (Ø 145 mm - 1500 W)

Brûleur rapide (2,30 kW*)

Brûleur grand rapide (3,10 kW*)

Brûleur auxiliaire (0,85 kW*)

Table 65 cm 2 feux gaz 1 foyer radiant + 1 foyer halogène Brûleur semi-rapide (1,50 kW*)

Brûleur grand rapide (3,10 kW*)

Foyer halogène (Ø 200 mm - 1800 W)

Foyer radiant (Ø 165 mm - 1200 W)

* Puissances obtenues en gaz naturel G20 5

Installez facilement votre table Conseils d’encastrement Largeur

Dimensions hors tout au-dessus du plan de travail

Dimensions hors tout au-dessous du plan de travail

Avant l’installation, assurez-vous que les conditions de distribution locale (nature et pression du gaz) et le réglage de l’appareil sont compatibles. Les conditions de réglage sont inscrites sur une étiquette située dans la pochette, ainsi que sur l'emballage. N'étant pas raccordée à un dispositif d'évacuation des produits de combustion, elle doit être installée conformément à la règlementation en vigueur et utilisée dans un endroit bien aéré. Une attention particulière sera accordée aux dispositions en matière de ventilation.

5 cm Modèle avec double couronne

L’installation est réservée aux installateurs et techniciens qualifiés.

A ce sujet, la combustion n’étant possible que grâce à l’oxygène de l’air, il est nécessaire que cet air soit renouvelé en permanence et que les produits de la combustion soient évacués (un débit d’air minimum de 2 m3/h par kW de puissance gaz est nécessaire). Exemple : table 65 cm - 4 feux gaz : Puissance totale : 1,5 + 2,3 + 3,1 + 0,85 = 7,75 kW. 7,75 kW x 2 = 15,5 m3/h de débit d’air minimum. Ces tables sont conformes aux échauffements des meubles selon la norme EN60335-2-6 de classe 3 en ce qui concerne l’installation (selon norme EN 30-1-1).

Installez facilement votre table

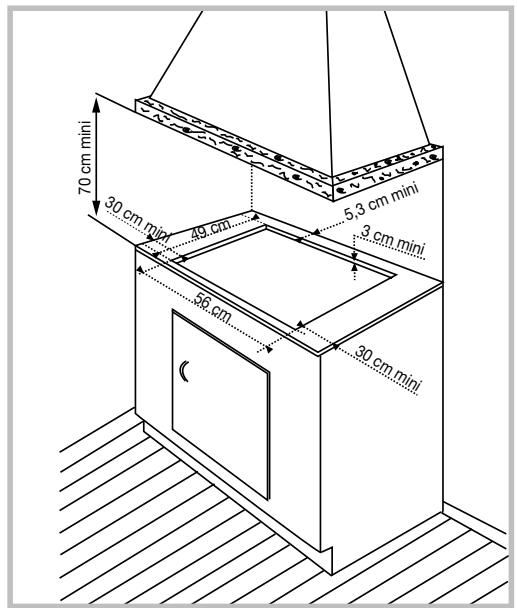

La table de cuisson doit être encastrée dans le plateau d'un meuble support de 3 cm d'épaisseur minimum, fait en matière qui résiste à la chaleur, ou bien revêtu d'une telle matière. Pour ne pas gêner la manoeuvre des ustensiles de cuisson, il ne doit y avoir à droite, ou à gauche, ni meuble ni paroi à moins de 30 cm de la table de cuisson. Si une cloison horizontale est positionnée sous la table, celle-ci doit être située entre 100 et 150 mm par rapport au-dessus du plan de travail. Dans tous les cas, ne rangez pas d’atomiseur ou de récipient sous pression dans le compartiment qui pourrait exister sous la table. Placez la table de cuisson dans l’ouverture du meuble support en prenant soin de tirer la table vers soi.

Conseils d’encastrement (suite)

Placez les grilles support casserole, les chapeaux, et les têtes de brûleurs. Raccordez le câble d’alimentation de la table à l’installation électrique de votre cuisine (voir «Raccordement électrique» de la table de cuisson). Vous pouvez immobiliser, si vous le désirez, la table au moyen de quatre pattes livrées avec leur vis (voir schéma ci-contre) se fixant aux quatre coins du caisson. Utilisez impérativement les trous prévus à cet effet.

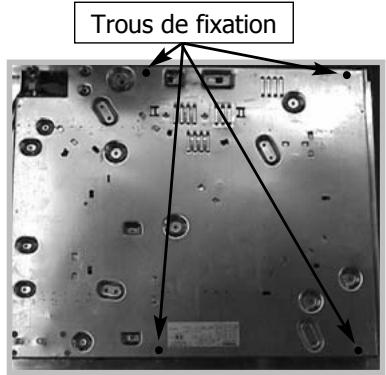

Arrêtez de visser quand la patte commence à se déformer. Ne pas utiliser de visseuse. 7

Installez facilement votre table

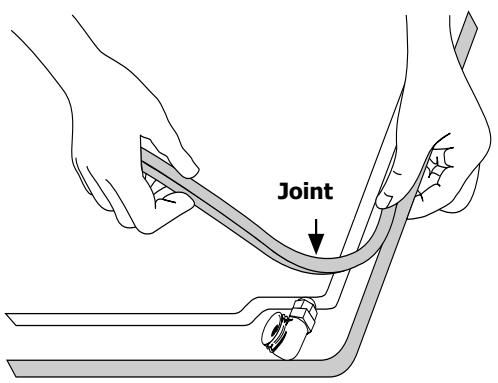

Conseils d’encastrement (suite) Pour assurer l'étanchéité entre le caisson et le plan de travail, collez le joint mousse sur le pourtour extérieur du cadre. Collez le joint fourni dans la pochette avant l’installation de la table : 1- Retirez les grilles support casserole, les chapeaux de brûleur et les têtes de brûleurs en repérant leur position. 2- Retournez la table et posez-la avec précaution au dessus de l’ouverture du meuble pour ne pas endommager les manettes et les bougies d’allumage. 3- Collez le joint mousse, livré avec l'appareil, sur le pourtour extérieur du cadre. Ce joint assure l'étanchéité entre le verre et le plan de travail. 4- Replacez les grilles support casserole, les chapeaux, et les têtes de brûleurs.

Installez facilement votre table

Raccordement électrique ● Tables mixtes et tout gaz Ces tables sont livrées avec un cordon d'alimentation (de type H05VVF T105, ou H05V2V2F - T90, section 1 mm2) à 3 conducteurs (2 phases + terre) et doivent être branchées sur le réseau 230 V monophasé par l’intermédiare d’une prise de courant 2 phases + terre normalisée CEI 60083 ou d’un dispositif à coupure omnipolaire ayant une distance d’ouverture des contacts d’au moins 3 mm.

SECTION DU CABLE À UTILISER 230 V~ - 50 Hz Gaz et mixte (3+1) Câble H05VVF - T105 ou H05V2V2F - T90

Section des conducteurs en mm2 Fusible

3 conducteurs dont 1 pour la terre

16 A Le fil de protection (vert/jaune) est relié à la borne de terre et doit être relié à la borne de terre de l’installation.

Si ce cordon d’alimentation est endommagé, il ne doit être remplacé que par votre Service Après-Vente car des outils spéciaux sont nécessaires.

Installez facilement votre table

Raccordement gaz ● Remarques préliminaires Si la table de cuisson est installée audessus d'un four ou si la proximité d'autres éléments chauffants risque de provoquer un échauffement du raccordement, il est impératif de réaliser celui-ci en tube rigide. Si un tuyau flexible ou un tube souple (cas du gaz butane) est utilisé, il ne doit pas entrer en contact avec une partie mobile du meuble ni passer dans un endroit susceptible d'être encombré.

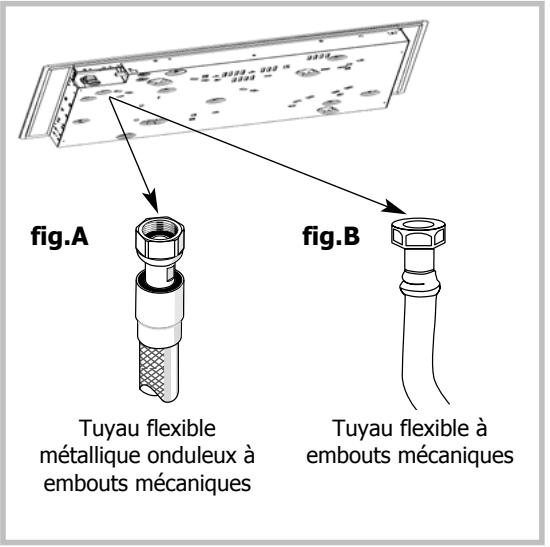

fig.A Tuyau flexible métallique onduleux à embouts mécaniques

fig.B Tuyau flexible à embouts mécaniques

Le tuyau de raccordement doit rester visitable sur toute sa longueur et doit être remplacé avant sa date limite d’utilisation (marquée sur le tuyau). Quel que soit le moyen de raccordement choisi, assurez-vous de son étanchéité, après installation, avec de l’eau savonneuse.

Installez facilement votre table

GAZ DISTRIBUÉ PAR CANALISATION

(GAZ NATUREL) OU AIR PROPANÉ/AIR BUTANÉ.

Chosir exclusivement l’un des 3 raccordements suivants : - le raccordement en tube rigide (appellation norme gaz G1/2). Réalisez le raccordement à l’extrémité du coude monté sur l’appareil, ou - le raccordement par tuyau flexible métallique onduleux à embouts mécaniques (fig. A de la page précédente). Vous pouvez utilisez un tuyau flexible inox (type “Gazinox”) disponible auprès de votre Service Après-Vente, ou - le raccordement par tuyau flexible à embouts mécaniques (fig. B de la page précédente). Ces tuyaux doivent avoir une longueur maximale de 2 mètres et doivent être visitables sur toute la longueur.

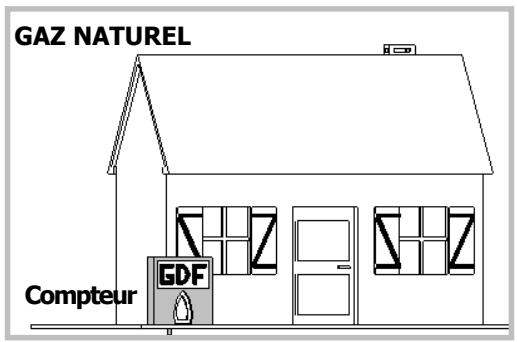

GAZ NATUREL Compteur

Installez facilement votre table

Raccordement gaz (suite) ● Raccordements possibles

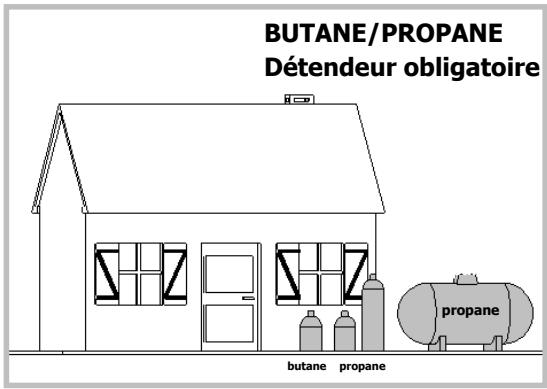

GAZ DISTRIBUÉ PAR BOUTEILLE OU RÉ -

BUTANE/PROPANE Détendeur obligatoire

SERVOIR (GAZ BUTANE/PROPANE).

Pour la sécurité de l’utilisateur, nous conseillons un raccordement soit en tube rigide si cela est possible, soit avec un tuyau flexible métallique onduleux (longueur maximum 2 mètres) (fig. A). Dans le cas d’une installation existante ou le montage d’un tuyau flexible est impossible, il est toujours possible d’effectuer le raccordement avec un tuyau souple (longueur maximum 2 mètres) muni des deux colliers de serrage : l’un sur l’about (fig. B), et l’autre sur le détendeur, sans oublier de mettre en place une rondelle d’étanchéité entre l’about et le coude de la table. Vous trouverez l’about et la rondelle d’étanchéité dans la pochette livrée avec l’appareil.

fig. A Tuyau flexible métallique onduleux à embouts mécaniques

Rondelle d’étanchéité (fournie) About (fourni)

Collier de serrage (non fourni)

fig. B Raccordement en tuyau souple

Pour éviter de provoquer un échauffement du raccordement supérieur à 30°C, vérifiez qu’il n’y ait pas d’éléments chauffants à proximité. Vissez l’about avec un couple ne dépassant pas 2,5 m/daN (m/kgF). En France, vous devez utiliser un tube ou un tuyau portant l’estampille NF Gaz. 12

Installez facilement votre table

Changement de gaz ● Remarques préliminaires Cette table de cuisson est livrée pré-réglée pour le gaz naturel. Les injecteurs nécessaires à l’adaptation au butane/propane ainsi que l’about et la rondelle d’étanchéité sont dans la pochette contenant la notice. Reportez-vous au paragraphe “Raccordement gaz” correspondant.

En France, cette table est également adaptable à l’air propané/air butané. Le sachet d’adapatation est fourni sur demande par votre Service AprèsVente. A chaque changement de gaz, cochez la case correspondant au nouveau gaz sur l’étiquette située dans la pochette (voir tableau “caractéristiques gaz” de ce même chapitre).

Installez facilement votre table

Changement de gaz (suite) ● Passage du gaz naturel en gaz butane/propane Grille

Lors de cette opération, vous devrez successivement : ➊ Adapter le raccordement gaz ❷ Changer les injecteurs ❸ Régler les ralentis des robinets

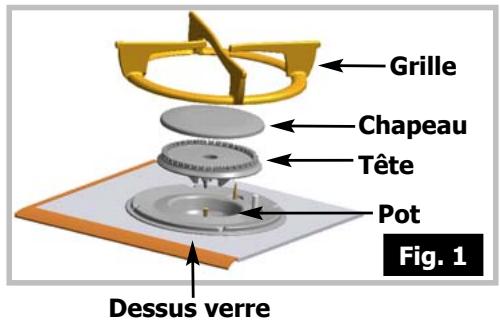

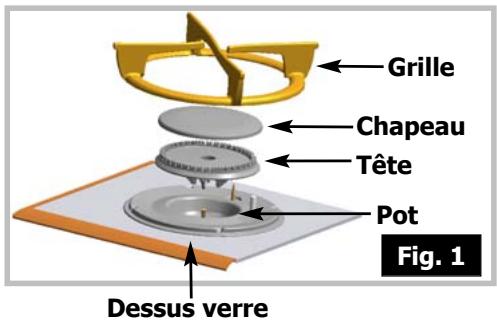

Chapeau Tête Pot Fig. 1

➊ ADAPTEZ LE RACCORDEMENT de la table au nouveau réglage gaz. Reportez-vous au paragraphe “Raccordement gaz”. ❷ CHANGEZ LES INJECTEURS en procédant comme suit : • Retirez les grilles, les chapeaux, et les têtes de tous les brûleurs. • Dévissez à l’aide de la clé fournie les injecteurs situés dans le fond de chaque pot et ôtez-les (fig 1). • Montez à la place les injecteurs fournis dans la pochette, conformément au tableau des caractéristiques gaz en fin de chapitre ; pour cela : ➪ Vissez-les d’abord manuellement jusqu’au blocage de l’injecteur. ➪ Engagez à fond la clé sur l’injecteur. ➪ Tracez une ligne sur la plaque d’âtre à l’aide d’un crayon à l’endroit indiqué (fig. 2). ➪ Tournez la clé dans le sens des aiguilles d’une montre jusqu’à ce que la ligne apparaisse de l’autre côté (fig. 3). Attention ! Ne pas dépasser cette limite sous peine de détérioration du produit.

Installez facilement votre table

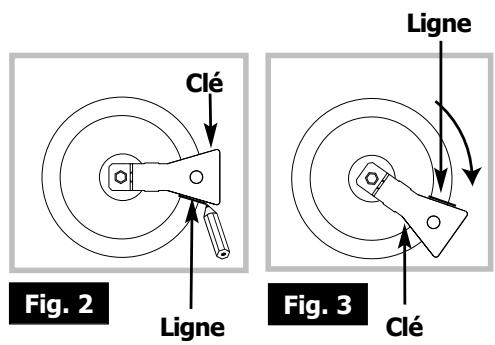

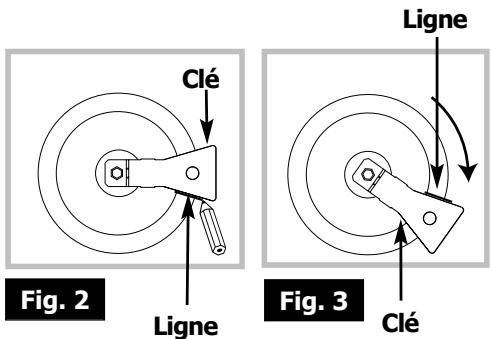

Changement de gaz (suite) ● Passage du gaz naturel en gaz butane/propane (suite). ❸ RÉGLEZ LES RALENTIS DES ROBINETS situés sous les manettes en procédant comme suit : • Agissez robinet par robinet. • Enlevez les manettes en les tirant vers le haut. • A l’aide du petit tournevis fourni dans la pochette, vissez à fond la vis de réglage des ralentis en laiton (jaune) (fig. 4) dans le sens des aiguilles d’une montre. • Remontez les manettes en veillant à leur sens d’orientation et assurezvous qu’elles soient bien enfoncées. • Remontez les chapeaux, les têtes de tous les brûleurs et les grilles.

Vis de réglage Fig. 4 des ralentis

Installez facilement votre table

Changement de gaz (suite) ● Passage du gaz Butane/Propane au gaz naturel ou à l’air butané/air propané. Lors de cette opération, vous devrez successivement : ➊ Adapter le raccordement gaz ❷ Changer les injecteurs ❸ Régler les ralentis des robinets ➊ ADAPTEZ LE RACCORDEMENT de la table au nouveau réglage gaz. Reportez-vous au paragraphe «Raccordement gaz». ❷ CHANGEZ LES INJECTEURS en procédant comme suit : • Retirez les grilles, les chapeaux, et les têtes de tous les brûleurs. • Dévissez à l’aide de la clé fournie les injecteurs situés dans le fond de chaque pot et ôtez-les (fig 1). • Montez à la place les injecteurs fournis dans la pochette, conformément au tableau des caractéristiques gaz en fin de notice ; pour cela : ➪ Vissez-les d’abord manuellement jusqu’au blocage de l’injecteur. ➪ Engagez à fond la clé sur l’injecteur. ➪ Tracez une ligne sur la plaque d’âtre à l’aide d’un crayon à l’endroit indiqué (fig. 2). ➪ Tournez la clé dans le sens des aiguilles d’une montre jusqu’à ce que la ligne apparaisse de l’autre côté (fig. 3). Attention ! Ne pas dépasser cette limite sous peine de détérioration du produit. • Remontez les grilles, les chapeaux, et les têtes de tous les brûleurs.

Installez facilement votre table

Changement de gaz (suite) ● Passage du gaz Butane/Propane au gaz naturel ou à l’air butané/air propané (suite). RÉGLEZ LES RALENTIS DES ROBIsitués sous les manettes en procédant comme suit : • Agissez brûleur par brûleur. - Allumez le brûleur, en position maximum. - Enlevez la manette du robinet correspondant. - Dévissez la vis de réglage des ralientis en laiton (jaune), (fig. 4), à l’aide du tournevis fourni dans la pochette, de 2 tours dans le sens inverse des aiguilles d’une montre. - Remontez la manette, et passez en position ralenti. - Enlevez de nouveau la manette, puis tournez la vis de réglage dans le sens des aiguilles d’une montre jusqu’à la position la plus basse avant l’extinction des flammes. - Remontez la manette, exécutez plusieurs manoeuvres de passage de débit maximum à ralenti : il ne faut pas que la flamme s’éteigne ; sinon modifiez le réglage en agissant légèrement sur le vissage ou le dévissage de la vis de réglage de manière à obtenir la bonne tenue de la flamme lors de ces manoeuvres. ❸

Vis de réglage des ralentis

Installez facilement votre table

Changement de gaz (suite) ● Caractéristiques gaz

Appareil destiné à être installé en : FR Cat : III1C2E+3+ ES - GB - PTCat : II2H3+ Débit horaire ci-dessous : à 15°C sous 1013 mbar Brûleur double couronne Repère marqué sur l'injecteur Débit calorifique nominal Débit calorifique réduit Débit horaire Débit horaire Brûleur rapide Repère marqué sur l'injecteur Débit calorifique nominal Débit calorifique réduit Débit horaire Débit horaire Brûleur grand rapide Repère marqué sur l'injecteur Débit calorifique nominal Débit calorifique réduit Débit horaire Débit horaire Brûleur semi-rapide Repère marqué sur l'injecteur Débit calorifique nominal Débit calorifique réduit Débit horaire Débit horaire Brûleur auxiliaire Repère marqué sur l'injecteur Débit calorifique nominal Débit calorifique réduit Débit horaire Débit horaire Table 65 cm 4 feux gaz Débit calorifique total Débit maximum

FR-GB FR-GB FR-GB-ES ES-PT ES-PT Butane

(kW) (g/h) (l/h) Table 65 cm 4 feux gaz avec double couronne Débit calorifique total (kW) Débit maximum (g/h) (l/h) Table 30 cm 2 feux gaz Débit calorifique total (kW) Débit maximum (g/h) (l/h) Table 65 cm 3 feux gaz et un foyer électrique Débit calorifique total (kW) Débit maximum (g/h) (l/h) Table 65 cm 2 feux gaz + 1 radiant 1200W + 1 halogène 1800 W Débit calorifique total (kW) Débit maximum (g/h) (l/h)

Installez facilement votre table

Changement de gaz (suite) ● Caractéristiques gaz REPÉRAGE DES INJECTEURS Le tableau ci-contre indique les implantations des injecteurs sur votre appareil en fonction du gaz utilisé. Chaque numéro est marqué sur l’injecteur. Table 65 cm 4 feux gaz Gaz Naturel

Table 65 cm 4 feux gaz avec double couronne Air propané Air butané

Table 65 cm3 feux gaz + 1 foyer électrique 1500 W Gaz Naturel

Utilisez votre table en toute simplicité Comment utiliser les brûleurs gaz ? Maintenez la manette complètement enfoncée quelques secondes après l’apparition de la flamme pour enclencher le système de sécurité. • Chaque brûleur est contrôlé par un robinet muni d’un système de sécurité qui, en cas d’extinction accidentelle de la flamme (débordement, courant d’air...) coupe rapidement et automatiquement l’arrivée de gaz et empêche celui-ci de s’échapper. • La sécurité des brûleurs est matérialisée par une tige métallique (thermocouple), située directement au voisinage de la flamme. • En cas de panne de courant, il est possible d’allumer le brûleur en approchant une allumette, tout en appuyant sur la manette du brûleur désiré. • Votre table est munie d’un allumage des brûleurs intégré aux manettes.

• Choisissez le brûleur désiré en vous repérant aux symboles situés près des manettes (ex. cicontre : brûleur avant droit. Pour allumer un brûleur : • Appuyez sur la manette et tournez dans le sens inverse des aiguilles d’une montre jusque vers la position maximum. Une série d’étincelles permettant l’allumage de votre brûleur est générée tant que vous maintenez la manette enfoncée. • Ajustez le débit souhaité entre la position maximum et minimum. Le point “¡” correspond à la fermeture du robinet.

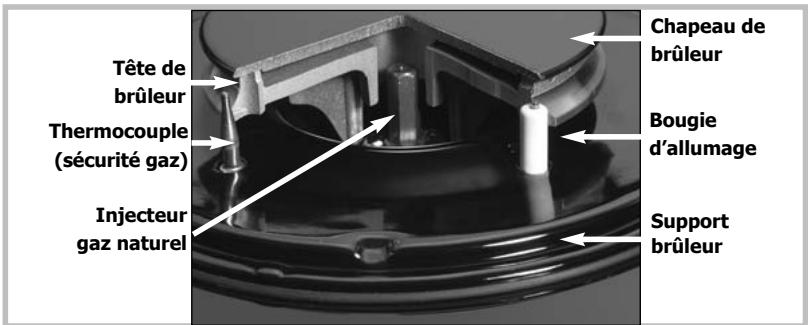

Tête de brûleur Thermocouple (sécurité gaz) Injecteur gaz naturel

Chapeau de brûleur Bougie d’allumage

- Les flammes du brûleur sont plus petites au niveau des doigts de grille pour protéger l’émail de la grille. - Le bruit généré par certains brûleurs est lié à leur forte puissance et à la combustion du gaz ; cela ne dégrade en rien la qualité de la cuisson. - En cas d’extinction accidentelle de la flamme, il suffit de réallumer normalement en suivant les instructions de l’allumage. 20

Utilisez votre table en toute simplicité Comment utiliser la minuterie ? (Modèle 4 feux avec double couronne) Le brûleur arrière droit est équipé d’une minuterie (durée maximale de 99 minutes). Toutefois, il peut fonctionner sans celle-ci. • Allumez le brûleur arrière droit (voir page précédente). • Ajustez le débit souhaité. • Appuyez sur la touche ou de la minuterie. Dès que vous appuyez sur l’une de ces touches, la minuterie se met en service et la durée (en minutes) défile sur l’affichage. • Maintenez votre doigt jusqu’à la durée souhaitée. Lorsque le temps est écoulé, le brûleur s’éteint, l’affichage de la minuterie clignote sur . Vous entendez alors des “bips” discontinus. Pour les arrêter : appuyez sur n’importe quelle touche de commande de minuterie. • Ramenez la manette du brûleur arrière droit en position “¡”. • Pour modifier la durée de cuisson, vous pouvez appuyer à tout instant sur la touche ou . • Pour arrêter la minuterie, appuyez sur les touches et simultanément jusqu’à l’extinction de l’affichage sur la minuterie. Le brûleur continue de fonctionner sans minuterie. En cas de coupure de courant, le brûleur arrière droit, s’il est utilisé avec la minuterie, est arrêté au retour du courant. Lorsque le temps est écoulé, l’alimentation en gaz du brûleur est immédiatement et automatiquement arrêtée. Le brûleur s’éteint alors. 21

Utilisez votre table en toute simplicité

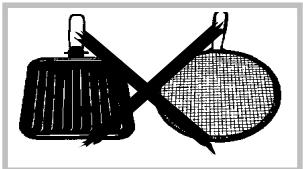

Quels sont les récipients les plus adaptés sur les brûleurs gaz ? • Diamètres de récipients conseillés : Grand brûleur double

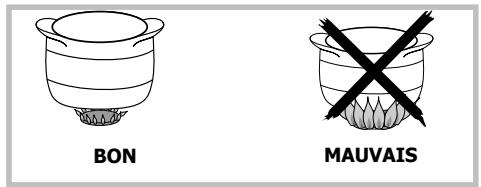

Réglez la couronne de flammes de façon que celles-ci ne débordent pas du pourtour du récipient.

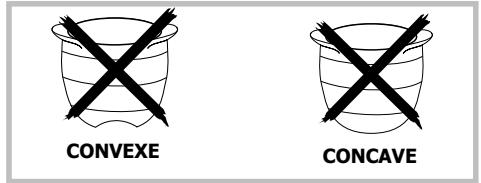

BON MAUVAIS CONVEXE CONCAVE N'utilisez pas de récipient à fond concave ou convexe. Ne laissez pas fonctionner un foyer gaz avec un récipient vide. N’utilisez pas des récipients qui recouvrent partiellement les manettes. N’utilisez pas de diffuseurs, de grille-pain, de grilloirs à viandes en acier et des faitouts avec des pieds reposant ou effleurant le dessus verre.

Maintenez ouverts les orifices d’aération naturelle, ou installez un dispositif d’aération mécanique (hotte de ventilation mécanique). - Une utilisation intensive et prolongée de l’appareil peut nécessiter une aération supplémentaire, par exemple en ouvrant une fenêtre, ou une aération plus efficace, par exemple en augmentant la puissance de la ventilation mécanique si elle existe (un débit d’air minimum de 2 m3/h par kW de puissance gaz est nécessaire). Exemple : table 65 cm - 4 feux gaz Puissance totale : 1,5 + 2,3 + 3,1 + 0,85 = 7,75 kW. 7,75 kW x 2 = 16,5 m3/h de débit minimum. 22

Utilisez votre table en toute simplicité Comment utiliser les foyers radiant/halogène ? • Pour démarrer la cuisson, positionnez la manette sur le repère qui convient à votre plat (voir tableau des cuissons en fin de notice). Le voyant de mise sous tension du foyer s’allume immédiatement. • Le voyant de chaleur résiduelle s’allume sous le dessus vitro dès que la zone de cuisson atteint une température élevée. • Terminez la cuisson en mettant la manette en position “ ¡ ” un peu avant l’arrêt souhaité afin de bénéficier de la chaleur accumulée. • Les foyers se régulent automatiquement ; ils s’allument et s’éteignent pour maintenir la puissance sélectionnée. Ainsi, la température reste homogène et adaptée à la cuisson de vos aliments. Enfin, la fréquence de régulation varie selon la puissance sélectionnée.

Exemple : position 4 • Indicateur de chaleur résiduelle Aussi longtemps qu’une zone de cuisson en marche est brûlante, le voyant est allumé dans l’indicateur. Quand la zone de cuisson est en position arrêt, si sa température est élevée, le voyant de chaleur résiduelle reste allumé.

- Ne posez pas d’objet en plastique ou feuille d’aluminium sur la surface de cuisson lorsqu’elle est encore chaude. - Vous obtiendrez le meilleur résultat en utilisant un récipient dont le diamètre est proche de la taille du foyer dessiné sur le dessus vitro. - Essuyez le fond extérieur du récipient avant utilisation. - La surface vitrocéramique est très résistante mais n’est pas incassable : évitez les chocs avec les récipients. - Evitez les frottements de récipients qui peuvent à la longue dégrader le décor du dessus vitro.

- Ne pas toucher la zone de cuisson avant l’extinction du voyant de chaleur résiduelle (Même après une coupure prolongée de courant, la température dez zones de cuisson peut rester élevée). - Ne pas regarder fixement les lampes halogènes des zones de cuisson. - Si une fêlure apparait sur le dessus vitro, débranchez immédiatement l’appareil de l’alimentation électrique. Contactez votre Service AprèsVente. 23

Utilisez votre table en toute simplicité Quels sont les récipients les plus adaptés sur les foyers radiant/halogène ? • Utilisez des récipients à fond plat qui plaquent parfaitement à la surface du foyer : - en acier inoxydable avec fond trimétal épais ou “sandwich”, - en aluminium avec fond (lisse) épais, - en acier émaillé. • Utilisez un récipient de taille adaptée : le diamètre du fond doit être égal ou supérieur au diamètre du foyer radiant. • Les fonds d’ustensiles dont l’aspect est trop grossier, peuvent retenir et transporter des matières qui provoqueront des taches ou des rayures sur la table.

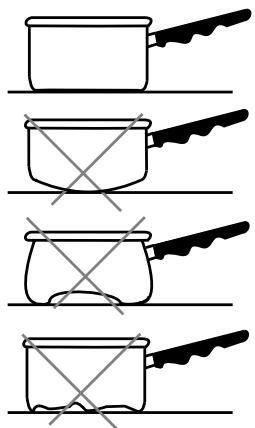

• Le fond de la casserole et la plaque de cuisson doivent avoir la même grandeur. • Faites attention que les casseroles soient bien au milieu de la plaque. • Les plaques doivent toujours être propres, car des plaques et des fonds de récipients encrassés ne détériorent pas seulement le plan de cuisson mais augmentent la consommation électrique.

• Assurez-vous que le dessous de la casserole et la surface de cuisson sont secs et propres. • Utilisez un récipient suffisamment grand pour recevoir les aliments à cuire et choisissez le réglage convenable de façon à évite les débordements et les éclaboussures. • Plus le récipient est adapté, meilleur est le résultat de cuisson. • Utilisez des casseroles hautes pour les plats avec beaucoup de liquide ; ainsi rien ne pourra déborder en bouillant.

• Mettez la chaleur résiduelle à profit en arrêtant la plaque 5 minutes avant la fin de la cuisson. • Ne posez pas sur la plaque des aliments dans un papier d’aluminium ou des récipients en matière plastique.

En branchant des appareils électriques sur une prise de courant située à proximité, assurez-vous que le câble d’alimentation ne soit pas en contact avec les zones chaudes. 24

Utilisez votre table en toute simplicité

Comment utiliser la plaque électrique ? • Pour mettre en chauffe : Positionnez la manette sur le repère qui convient à la cuisson souhaitée (voir tableau des cuissons en fin de notice). Le voyant de mise sous tension du foyer s'allume. A la première utilisation, laissez chauffer la plaque à vide, à l'allure maximum, pendant 3 minutes, pour durcir le revêtement.

Exemple : position 3

Quels sont les récipients les plus adaptés sur la plaque électrique ?

• Quels récipients utiliser sur la plaque électrique ? Utilisez des récipients à fond plat qui plaquent parfaitement à la surface du foyer : - en acier inoxydable avec fond trimétal épais ou “sandwich”, - en aluminium avec fond (lisse) épais, - en acier émaillé.

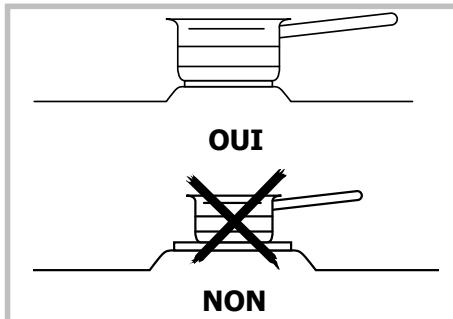

Utilisez un récipient de taille adaptée : le diamètre du fond doit être égal ou supérieur au diamètre du foyer électrique.

Effectuez les fins de cuisson en mettant la manette en position arrêt (¡) afin de bénéficier de la chaleur accumulée dans la plaque. • Utilisez un couvercle le plus souvent possible pour réduire les pertes de chaleur par évaporation.

OUI NON - Ne laissez pas fonctionner un foyer électrique sans récipient ou avec un récipient vide. - La plaque électrique reste chaude un certain temps après la mise en position “¡” de la manette. 25

Comment entretenir votre table ? L’entretien de votre table de cuisson est facilité si vous l’effectuez avant son refroidissement complet. Cependant, ne nettoyez jamais votre appareil pendant son fonctionnement. Mettez à zéro toutes les commandes électriques et gaz.

COMMENT PROCEDER Entretien des bougies et des injecteurs

Entretien des grilles et des brûleurs gaz

Entretien du dessus verre

Entretien de la plaque électrique

- En cas d’encrassement des injecteur bougies d’allumage, nettoyez-les à l’aide écrou d’une petite brosse à bougie poils durs (non métallique). - L’injecteur gaz se trouve au centre du thermocouple brûleur en forme de pot. Veillez à ne pas l’obstruer lors du nettoyage, ce qui perturberait les performances de votre table. En cas d’obstruction, utilisez une épingle à nourrice pour déboucher l’injecteur.

PRODUITS ACCESSOIRES A UTILISER

- Petite brosse à poils durs.

- Dans le cas de taches persistantes, utilisez une crème non abrasive, puis rincez à l’eau claire. Essuyez soigneusement chaque pièce du brûleur avant de réutiliser votre table de cuisson.

- Crème à récurer douce.

- Nettoyez avec de l’eau chaude, puis essuyez. Dans le cas de taches persistantes, utilisez des produits spéciaux verre vitrocéramique.

- Eponge sanitaire. - Produits spéciaux verre vitrocéramique. Ex : Cera-Clen.

- La plaque chauffante est protégée par un revêtement noir, il faut donc éviter l’emploi de tout produit abrasif. Après chaque usage, essuyez-la avec un chiffon gras. Si la plaque vient à rouiller, enlevez la rouille (avec une toile émeri par exemple) ; et reconstituez le revêtement noir avec un produit rénovateur haute température du commerce.

- Eponge sanitaire. - Produits spéciaux verre vitrocéramique. Ex : Cera-Clen.

- Préférez un nettoyage des éléments de la table à la main plutôt qu’au lave-vaisselle. - N’utilisez pas d’éponge grattante pour nettoyer votre table de cuisson.

- Dans le cas où une fêlure ou une fissure deviendrait visible sur le dessus verre, débranchez immédiatement l’appareil de son alimentation et contactez le Service Après-Vente. 26

Petites pannes et anomalies Vous avez un doute sur le bon fonctionnement de votre table .... ceci ne signifie pas forcément qu'il y a une panne. Dans tous les cas, vérifiez les points suivants : VOUS CONSTATEZ QUE… Allumage des brûleurs : Il n’y a pas d’étincelles lors de l’appui sur les manettes ou sur le bouton.

QUE FAUT-IL FAIRE ? - Vérifiez le branchement électrique de la table de cuisson. - Vérifiez la propreté des bougies d’allumage. - vérifiez la propreté et le bon assemblage des brûleurs. - Si la table est bridée sur le plan de travail, vérifiez que les pattes de fixation ne sont pas déformées. - Vérifiez que les bagues d’étanchéité sous les manettes ne sortent pas de leur logement.

Lors de l’appui sur une manette, il y a des étincelles sur tous les brûleurs à la fois.

C’est normal. La fonction allumage est centralisée et commande tous les brûleurs simultanément.

Il y a des étincelles, mais le ou les brûleurs ne s’allument pas.

- Vérifiez que le tuyau d’arrivée de gaz n’est pas pincé. - Vérifiez que la longueur d’arrivée de gaz est inférieure à 2 m. - Vérifiez l’ouverture de l’arrivée de gaz. - Si vous avez du gaz en bouteille ou en citerne, vérifiez que celle-ci ne soit pas vide. - Si vous venez d’installer la table ou de changer la bouteille de gaz, maintenez la manette enfoncée en position d’ouverture maximum jusqu’à l’arrivée du gaz dans les brûleurs. - Vérifiez que l’injecteur n’est pas bouché, et si c’est le cas, débouchez-le avec une épingle à nourrice. - Allumez votre brûleur avant d’y poser votre casserole.

Si la table est munie de la sécurité gaz : lors de l’allumage, les flammes s’allument puis s’éteignent dès que la manette est relâchée.

- Bien appuyer à fond sur les manettes et maintenez cette pression pendant quelques secondes après l’apparition des flammes. - Vérifiez que les pièces du brûleur sont bien mises en place. - Vérifiez que les bagues d’étanchéité sous les manettes ne sortent pas de leur logement. - Evitez les courant d’air violents dans la pièce. - Allumez votre brûleur avant d’y poser votre casserole.

Au ralenti, le brûleur s’éteint ou bien les flammes restent importantes.

- Evitez les courants d’air violents dans la pièce. - Vérifiez la correspondance entre le gaz utilisé et les injecteurs installés (voir le repérage des injecteurs dans le chapitre “Caractérisitques gaz”). Rappel : les tables de cuisson sont livrées d’origine en gaz de réseau (gaz naturel). Vérifiez le bon réglage des vis de ralenti (voir paragraphe “Changement de gaz”).

Les flammes ont un aspect irrégulier.

- Vérifiez la propreté des brûleurs et des injecteurs situés sous les brûleurs, l’assemblage des brûleurs, etc... - Vérifiez qu’il reste suffisamment de gaz dans votre bouteille.

Lors de la cuisson, les manettes deviennent chaudes.

Utilisez de petites casseroles sur les brûleurs à proximité des manettes. Les grands récipients sont à poser sur les plus grands brûleurs, les plus éloignés des manettes. Bien installer la casserole au centre du brûleur. Elle ne doit pas déborder sur les manettes.

Votre appareil est en défaut. Veuillez contacter votre Service Après-Vente.

Bouillons Potages épais

Court-bouillon Grillés

Hollandaise, béarnaise Béchamel, aurore

Endives, epinards Petits pois cuisinés Tomates provençales Pommes de terre rissolées Pâtes

Steack Blanquette, Osso-bucco Escalope à la poêle Tournedos (gril fonte)

Riz au lait Compotes de fruits Crêpes Chocolat Crème anglaise Café (petite cafetière)

Court-bouillon Surgelés

Epaisse à base de farine Au beurre avec œufs (béarnaise, hollandaise)

Endives, épinards Legumes secs, Pommes de terre à l'eau Pommes de terre rissolées Pommes de terre sautées Décongélation de legumes

Viandes peu épaisses Steaks poêlés Grillade

Frites surgelées Frites fraîches

POISSONS SAUCES LEGUMES VIANDES FRITURE

(dès le chuchotement) 4

MIJOTAGE RECHAUFFAGE Pour obtenir toute satisfaction, suivez les exemples du tableau ci-dessous, et tenez compte que les repères 12 et 11 sont des positions maximales réservées aux fritures et montées rapides à ébullition.

VARIANTES Auto-cuiseur Compotes Crêpes Crème anglaise Chocolat fondu Confitures Lait Œufs sur le plat Pâtes Petits pots de bébé (bain marie) Ragoûts Riz au lait

Bouillons Potages épais

99627411_ML.qxd Page 29

Guide de cuisson des foyers radiant/halogène

30 Bouillons Potages epais Court-bouillon Surgelés Epaisses au beurre Endives, épinards Légumes secs Pommes de terre à l’eau Pommes de terre rissolées Pommes de terre sautées Steacks Grillades Frites Compote Crêpes Crème anglaise Chocolat fondu Confitures Lait Pâtes Riz au lait Tenue au chaud

Guide de cuisson de la plaque électrique

0 825 06 16 04 à tarif en vigueur à la date d’impression du document
