SCC-C6435P - Caméra de surveillance SAMSUNG - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Caméra de surveillance analogique
Caractéristiques techniques principales	Résolution 600 TVL, objectif 3.6 mm, vision nocturne jusqu'à 20 mètres
Alimentation électrique	12 V CC
Dimensions approximatives	90 x 90 x 100 mm
Poids	500 g
Compatibilités	Compatible avec les systèmes de vidéosurveillance analogiques
Type de batterie	Non applicable (caméra alimentée par secteur)
Tension	12 V
Puissance	Consommation d'environ 200 mA
Fonctions principales	Surveillance en temps réel, enregistrement vidéo, vision nocturne
Entretien et nettoyage	Nettoyer l'objectif avec un chiffon doux, vérifier régulièrement les connexions
Pièces détachées et réparabilité	Disponibilité limitée des pièces détachées, réparation recommandée par un professionnel
Sécurité	Installation recommandée en hauteur, protection contre les intempéries
Informations générales utiles	Idéale pour la surveillance intérieure et extérieure, garantie de 2 ans

FOIRE AUX QUESTIONS - SCC-C6435P SAMSUNG

Comment réinitialiser la caméra SAMSUNG SCC-C6435P ?

Pour réinitialiser la caméra, débranchez l'alimentation, puis maintenez le bouton de réinitialisation enfoncé pendant 10 secondes tout en reconnectant l'alimentation.

Pourquoi ma caméra ne s'allume-t-elle pas ?

Vérifiez que la caméra est correctement alimentée. Assurez-vous que le câble d'alimentation est bien connecté et que la source d'alimentation fonctionne.

Comment ajuster le champ de vision de ma caméra ?

Vous pouvez ajuster le champ de vision en modifiant l'angle de la caméra manuellement. Assurez-vous que la caméra est fixée de manière sécurisée après l'ajustement.

Que faire si l'image est floue ?

Vérifiez si l'objectif est propre. Si nécessaire, nettoyez l'objectif avec un chiffon doux. Vous pouvez également ajuster la mise au point si votre caméra en dispose.

Comment connecter ma caméra à un réseau ?

Pour connecter la caméra à un réseau, utilisez le câble Ethernet pour la connexion filaire ou suivez les instructions du manuel pour configurer le Wi-Fi.

La caméra ne détecte pas le mouvement, que faire ?

Assurez-vous que les paramètres de détection de mouvement sont activés dans le menu de configuration. Vérifiez également que rien ne bloque le capteur de mouvement.

Comment mettre à jour le firmware de ma caméra ?

Téléchargez la dernière version du firmware depuis le site Web de Samsung, puis suivez les instructions fournies dans le manuel de l'utilisateur pour effectuer la mise à jour.

Que faire si je n'entends pas le son de la caméra ?

Vérifiez que le volume est activé dans les paramètres de la caméra. Assurez-vous également que le microphone n'est pas obstrué.

Comment enregistrer des vidéos à partir de ma caméra ?

Pour enregistrer des vidéos, utilisez un enregistreur vidéo compatible ou configurez la fonction d'enregistrement sur votre appareil de surveillance connecté à la caméra.

Où puis-je trouver le manuel d'utilisation de la caméra SAMSUNG SCC-C6435P ?

Le manuel d'utilisation est disponible en ligne sur le site Web de Samsung dans la section support ou vous pouvez contacter le service client pour obtenir une copie.

MODE D'EMPLOI SCC-C6435P SAMSUNG

① PASSWORD UNDEFINED

② PASSWORD DEFINED

Caméra Dôme Numérique Couleur

Guide de l'utilisateur

Précautions de sécurité

ATTENTION RISQUE DE ECHOC ELECTRIQUE NE PAS OUVRIR	!
ATTENTION: POUR REDUIRE LES RISQUES DE CHOCS ELECTRIQUES, NE RETIREZ PAS LE COUVERCLE (OU LA PARTIE ARRÈRE) LES PIECES INTERIEURES NE SONT PAS ACCESSIBLES A'UTILISATEUR. FAITES APPEL AU PERSONNEL DE MAINTENANCE QUALIFIE.

Ce symbole indique la présence, dans cette unité, d'une tension élevée et avise des risques de décharge électrique existants.

Ce symbole indique la présence, dans cette unité, d'une tension élevée et avise des risques de décharge électrique existants.

Attention

• Afin de réduire le risque d'incendie ou de décharge électrique, n'exposez pas cet appareil à la pluie ni à l'humidité.

Attention

1. Assurez-vous d'utiliser uniquement l'adaptateur standard spécifique dans la fiche des caractéristiques techniques. Utiliser tout autre adaptateur peut provoquer des risques d'incendie ou des chocs électriques et endommager le produit.
2. Un branchement incorrect de l'alimentation électrique ou un mauvais remplacement de la pile peut provoquer des risques d'incendie, des chocs électriques ou des dommages au produit.
3. Ne pas connecter plusieurs caméras à un

seul adaptateur. Dépasser la capacité peut générer une chaleur anormale ou un risque d'incendie.

1. Branchez correctement le cordon d'alimentation dans la prise. Une mauvaise connexion peut provoquer des risques d'incendie.
2. Lors de l'installation de laamera, attachez-la fermement et en toute sécurité. Uneamera qui tombe peutcauser des blessures.
3. Ne placez pas d'objets conducteurs (tournevis, pièces de monnaie, objets en métal, etc.) ou des récipients remplis d'eau sur laamera. Cela peut causer des blessures dues au feu, au choc électrique ou à la chute d'objets.
4. Ne pas installer l'appareil dans des lieux humides, poussiéreux ou couverts de suie. Cela peut provoquer des risques d'incendie ou des chocs électriques.
5. Si vous constatez une odeur ou une fumée inhabituelle provenant de l'appareil, arrêtez immédiatement son utilisation. Dans de tels cas, déconnectez immé z à utiliser le produit dans de telles conditions, cela peut provoquer des risques d'incendie ou des chocs électriques.
6. Si ce produit ne fonctionne pas normalement, contacté le centre de maintenance le plus proche. Ne jamais démonter ou modifier le produit de chaque manière que ce soit. (SAMSUNG n'est pas responsable des problèmes causés par des modifications ou des tentatives de réparation non autorisées.)
7. Lors du nettoyage, ne pas diriger l'eau directement sur les pièces de l'appareil. Cela peut provoquer des risques d'incendie ou des chocs électriques.

Mise en GARDE

1. Ne pas faire tomber des objets sur le produit ou lui faire subir des chocs. Éloigner le produit des emplacements soumis aux vibrations ou interférences magnétiques excessives.
2. Ne pas installer le produit à des emplacements soumis aux températures élevées (supérieures à 122 °F), aux températures faibles (inférieures à 14°F), ou à une humidité élevée. Ce peut provarquer des risques d'incendie ou des choses électriques.
3. Si vous désirez changer le produit de place, assurez-vous de le mettre hors tension, déplacez-le et réinstallez-le.
4. Débranchez le cordon d'alimentation de la prise lorsqu'il y a des éclairs. Ne pas appliquer cette consigne peut provoquer des risques d'incendie ou endommager le produit.
5. Éloignez l oquer des risques d'incendie.
6. Installez le produit dans un lieu où la ventilation est suffisante.
7. Évitez de pointer la caméra directement vers des objets extrêmement brilliants comme le soleil, cela peut endommager le capteur d'image CCD.
8. Veillez à éviter toute projection sur l'appareil et ne placez jamais de récipients contenant un liquide (ex. : vase) dessus.
9. La prise d'alimentation fait office de système de déconnexion ; elle doit donc rester disponible en permanence.

Instructions importantes relatives à la sécurité

1. Veuillez lire ces instructions.
2. Conservez ces instructions.
3. Prétez attention à tous les avertissements.
4. Veuillez suivre toutes les instructions.
5. N'utilisez pas cet appareil à proximité de l'eau.
6. Nettoyez-le avec un tissu sec.
7. N'obstruez pas les ouvertures de ventilation. Procédez à l'installation conformément aux instructions du fabricant.
8. Ne pas installer l'appareil à proximité de sources de chaleur comme les radiateurs, les registres de chaleur et les autres appareils (incluant les amplificateurs) produisant de la chaleur.
9. Veillez à vous conformer aux sécretétés des prises de terre et polarisées. Une prise dite polarisée est composée de deux fiches, une plus large que l'autre. Une prise de terre est composée de deux fiches et d'une troisième fiche pour la terre. La troisième fiche, plus large que les deux autres, est fournie pour votre sécurité. Si la prise qui vous est fournie ne correspond pas à votre prise murale, demandez à un électricien de remplacer la prise obsolette.
10. Veillez à ce que personne ne marche ou se prenne les pieds dans le cordon.

d'alimentation et particulièrement au niveau des fiches et des prises de courant et au niveau où ils se situent.

1. N'utilise que des accessoires ou des produits additionnels spécifiés par le fabricant.
2. N'utilise que des chariots, des pieds, trépieds, ou tables spécifiques par le fabricant ou vendus avec l'appareil.
3. Débranchez cet appareil. Si vous utilisez un chariot, faites attention lorsque vous déplacez l'appareil et le chariot pour éviter les blessures causées par un renversement.
4. Veuillez faire appel au personnel qualifié pour
5. Veuillez faire appel au personnel qualifié pour
6. Veuillez faire appel au personnel qualifié pour
7. Veuillez faire appel au personnel qualifié pour
8. Veuillez faire appel au personnel qualifié pour
9. Veuillez faire appel au personnel qualifié pour
10. Veuillez faire appel au personnel qualifié pour
11. Veuillez faire appel au Personnel qualifié pour
12. Veuillez faire appel au Personnel qualifié pour
13. Veuillez faire appel au Personnel qualifié pour
14. Veuillez faire appel au Personnel qualifié pour
15. Veuillez faire appel au Personnel qualifié pour
16. Veuillez faire appel au Personnel qualifié pour
17. Veillez faire appel au Personnel qualifié pour
18. Veillez faire appel au Personnel qualifié pour
19. Faites appel au Personnel qualifié pour

Vue d'ensemble. 8

Vue d'ensemble du produit. 8

Caractéristiques principales 8

Composants 8

VERIFICATION DES COMPOSANTS DANS L'EMBALLAGE...8

NOM DE CHAQUE PIECE 9

Installation 10

Avant l'installation 10

CE QUE VOUS DEVEZ GARDER À L'ESPRIT PENDANT L'INSTALLATION ET L'UTILISATION 10

Paramétrage initial 10

PARAMTRAGE ADRESSE CAMERA 10

PROGRAMMATION DU PROTOCOLE DE COMMUNICATION 11

PARAMTRAGE DU DEBIT EN BAUDS 12

PARAMETRAGE RS-422A/CONNEXION DE SORTIE RS-485...13

Connexion du câble de l'adaptateur 15

Connexion du câble 16

Précautions d'installation 19

Produits vendus séparément pour l'installation 19

Installation de la caméra 24

Configuration de la caméra 28

Configuration de la caméra 32

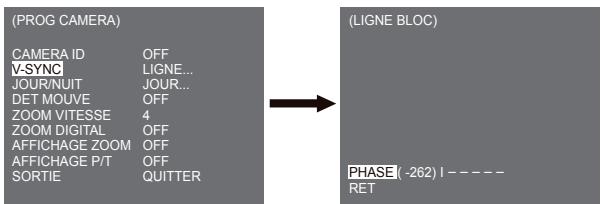

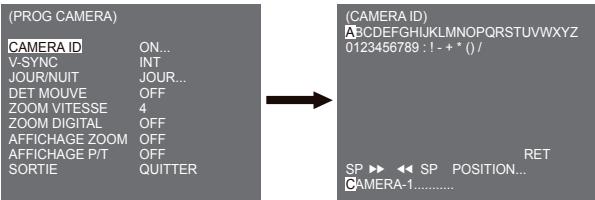

CAMERA ID 32

V-SYNC 32

JOUR/NUIT 33

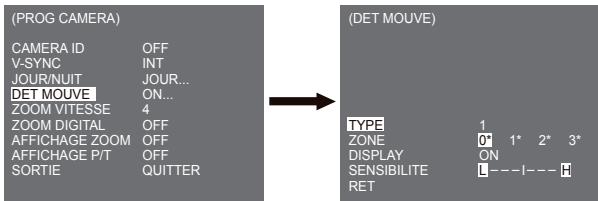

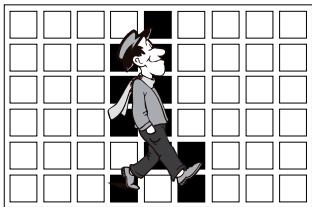

DET MOUVE 36

ZOOM VITESSE 39

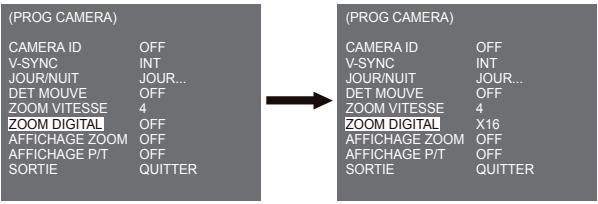

ZOOM DIGITAL 39

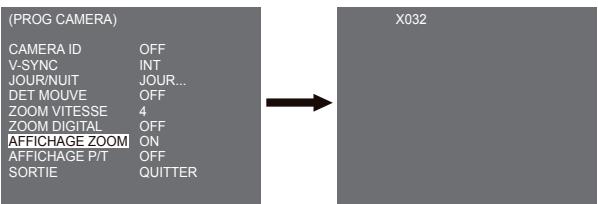

AFFICHAGE ZOOM 40

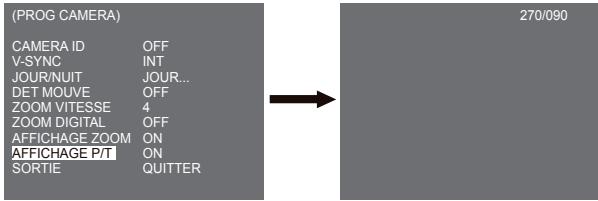

AFFICHAGE P/T 41

SORTIE 41

Programme video 42

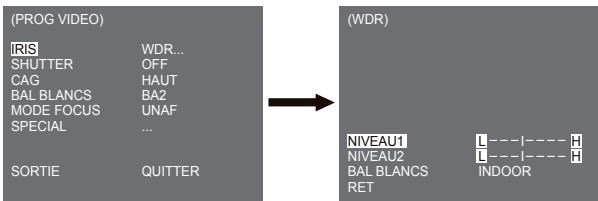

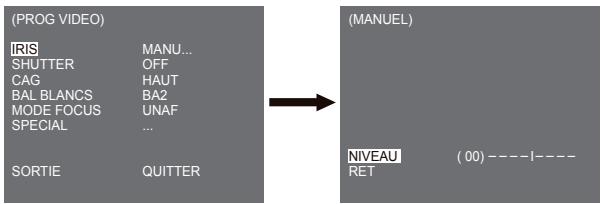

IRIS 42

ALC 42

SHUTTER 45

CAG 46

MOU VEMENT 47

BAL BLANCS 48

MODE FOCUS 49

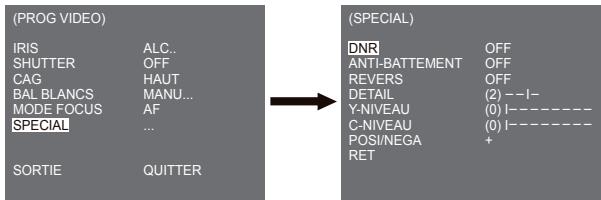

SPECIAL 50

SORTIE 52

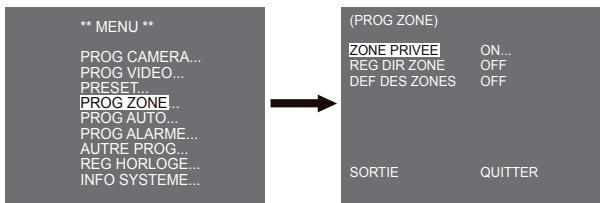

Programme zone 55

ZONEPRIVEE 55

REG DIR ZONE 56

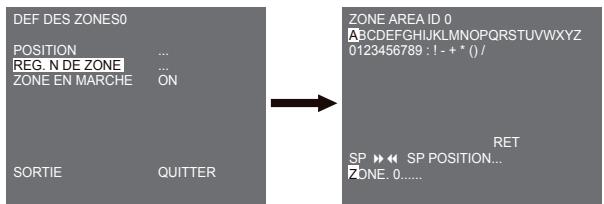

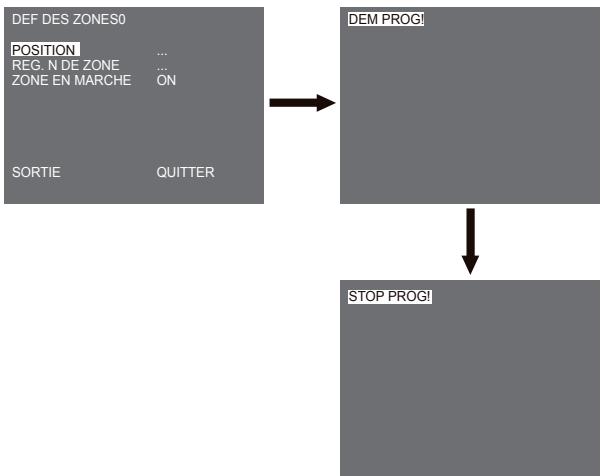

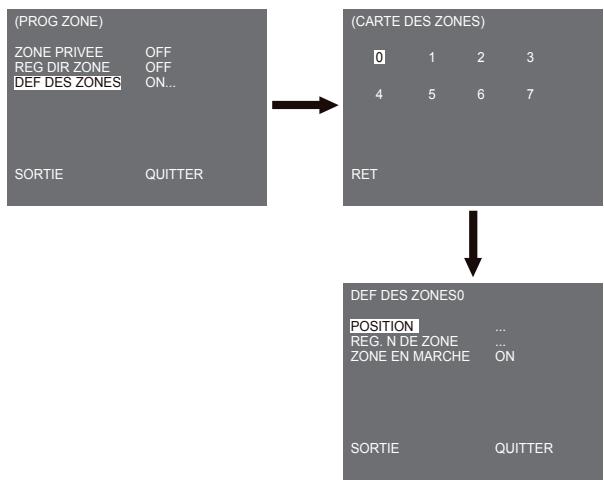

DEF DES ZONES 57

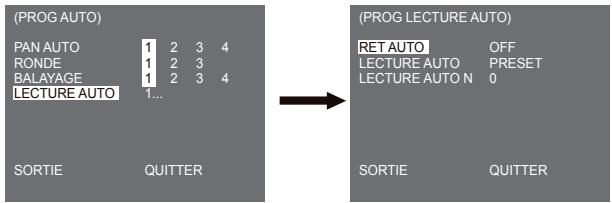

Prog auto 60

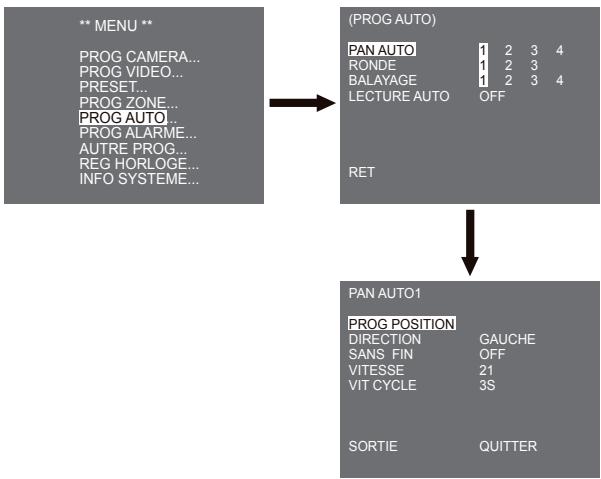

PAN AUTO 60

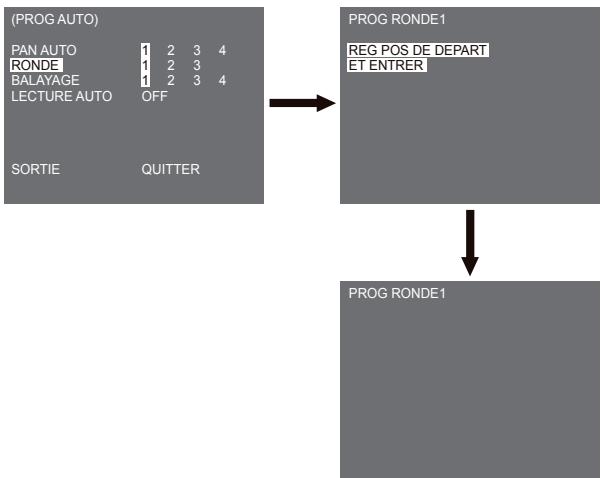

RONDE 62

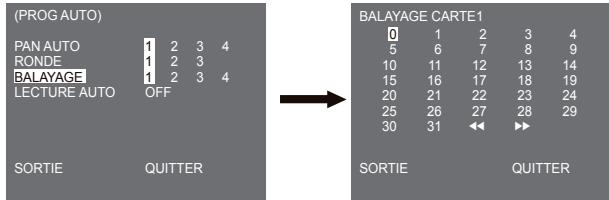

BALAYAGE 63

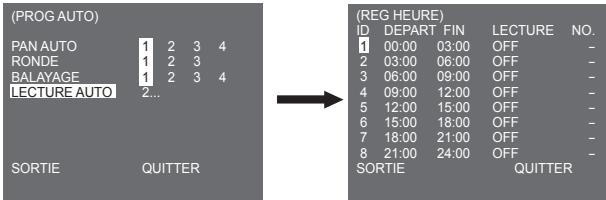

LECTURE AUTO 64

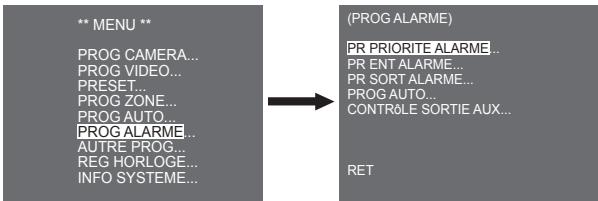

Programmation alarme 65

PR PRIORITE ALARME 66

PRENTALARME 66

PR SORT ALARME 66

PROG AUTO 66

SORTIE AUX 66

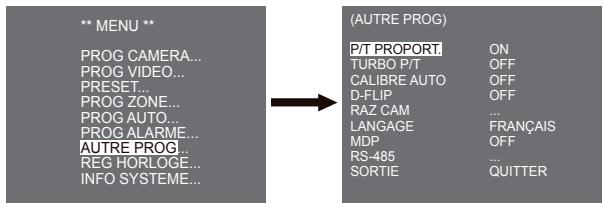

Autre programme

P/T PROPORT. 67

TURBO P/T 67

CALIBRE AUTO 67

D-FLIP 68

RAZ CAM. 68

LANGUAGE 68

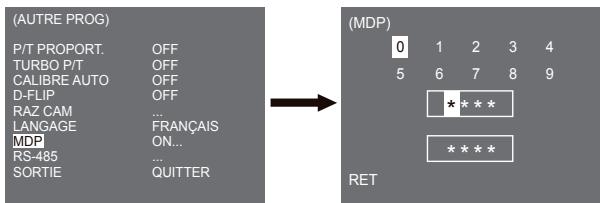

MDP 69

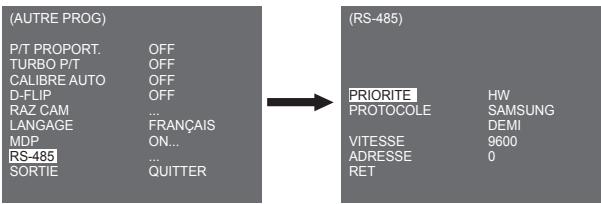

RS-485 70

Régler horloge 70

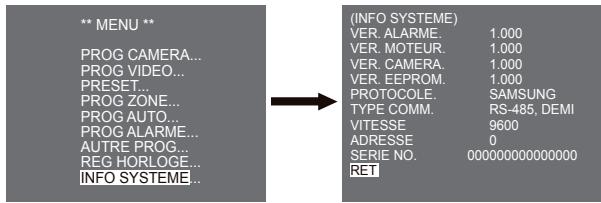

Info système 71

Raccourcis 72

Spécifications du produit 75

Ce guide inclut les instructions de base concernant le produit. Tous les utilisateurs sont invités à lire ce guide avant d'utiliser la lave-linge.

Le guide est divisé comme suit :

• "Vue d'ensemble" sort d'introduction au produit et donne les informations relatives au produit. "Installation" sort à programmer et installer le produit. Réglée camera' presente la structure du menu Setup pour les modalles SCC-C6435(P)/6433(P), incluant une explication détaillée des fonctions de chaque sous-men.
• "Specifications produit" présente les spécifications du produit.

Vue d'ensemble du produit

Cette caméra dispose d'un objectif de zoom intégré à la caméra smart dome qui vous permet une fonction de surveillance optimale en relation avec des caméras de surveillance dans des banques ou des entreprises. Cette caméra est une caméra de surveillance haute qualité utilisant un objectif de zoom 32x et un zoom IC. Elle peut faire des images claires jusqu'à 510 fois. Cette caméra utilise une fonction Alarme pour les situations d'alerte et pour déplacer la caméra dans la direction voulue, les fonctions ZOOM AVANT et ZOOM ARRÈRIÈRE peuvent être commandées à distance.

Note

SCC-C6433(P) ne supporte pas la fonction WDR.

- Caractéristiques principales

Alimentation électrique: DC 12V/AC 24V Fonctions spéciales

• WDR pour couvir le plein ecran sans tener compte de sa luminosité JOUR/NUT pour augmenter la sensibilité grâce à conversion automatique en mode noir et bianca nuit ou dans des environnementés à faibleluminosité Balance des blancs pour contrer l'intensité de la luminosité Compensation de contre-jour pour des écalairages avec des spots ou extrémifient vifs
• Auto Focus pour régler automatiquement la mise au point sur le sujet en mouvement Zone privée pour masquer une zone spécifique pour garantir la vie privée des personnes PAN/ITL pour une commande précise à grande vitesse

Verification des composants dans l'emballage

Veuillez vérifier que votre appareil et les accessoires se trouvent dans l'emballage. Ces composants sont ceux montrés ci-dessous :

SCC-C6435(P)/C6433(P)

Adaptateur du support de caméra

Guide d'utilisation

Vis

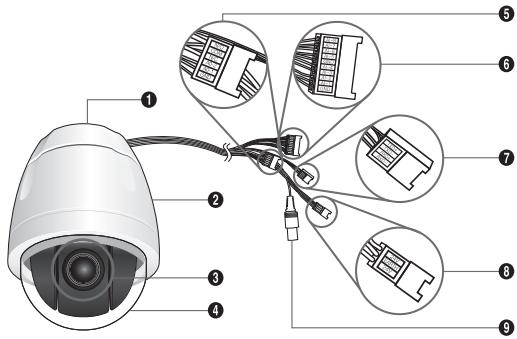

Nom de chaque piece

Votre caméra dispose des composants suivants:

1. Adaptateur du support de la caméra
2. Corps de la caméra 3. Objectif du zoom
3. Dôme couvrant 5. Sortie alarme: N/O, COM, N/C, AO-2, AO-1, GND
4. Entrée alarme (1 8) Al-8, Al-7, Al-6, Al-5, GND, Al-4, Al-3, Al-2, Al-1, GND 7. RS-485: TXD+, TXD-, RXD+, RXD
5. Entrée alimentation électrique: 24V, TERRE, 24V 9. Sortie alarme

Ce que vous DEVEZ GARDER à l'esprit pendant l'installation et l'utilisation

• Ne démontez pas vous-même le produit.
• Soyez toujours prudent lors de la manipulation de la télécommande. Ne causez pas de choc à la télécommande. Ne la secouez pas. Prenez un maximum de précautions lors du rangement et de l'utilisation de la télécommande.
• Ne placez pas laamera dans des environnements humides (sous la pluie ou sur des surfaces humides par exemple).
• Ne nettoyez pas laamera avec du papier de verre abrasif. Utilisez toujours un chiffon doux pour nettoyer laamera.
• Placez laamera dans une zone temperée, à l'abri du rayonnement direct du soleil. Dans le cas contraire, laamera risquerait d'être endommagée.

Paramétrage initial

Utilisez SW703, SW704, ou SW705 pour le paramétrage de l'adresse de laamera. Vous pouvez allouer jusqu'à 255 adresses en utilisant SW703 pour le 3ème chiffre, SW704 pour le 2ème et SW705 pour le 1er.

EX) Dans le cas d'une Adresseamera 1, reportez-vous à la figure suivante pour le paramétrage.

SW703

SW704

SW705

Programmation du protocole de communication

Utilisez les broches 1~4 de SW702 pour programmer le protocole de communication.

Utilisez les BROCHES 5 et 6 de SW702.

DEBIT EN BAUDS	BROCHE 5	BROCHE 6
4800 BPS	ON	ON
9600 BPS	OFF	ON
19200 BPS	ON	OFF
38400 BPS	OFF	OFF

Le réglage par défaut en usine est sur 9600BPS.

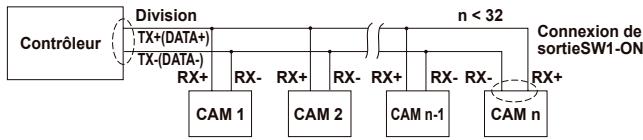

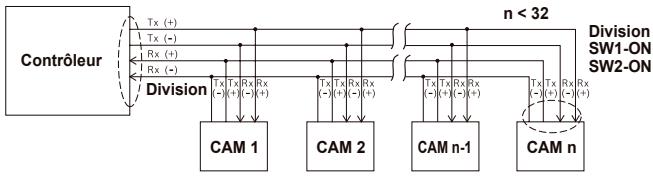

Paramtrage RS-422A/CONNEXION de SORTIE RS-485

Comme montré dans la carte de structure, lorsque les Contrôleurs RS-422A/RS-485 sont connectés, il doit être connecté en sortie selon les caractéristiques d'impédance du cable sur chaque extrémité de la ligne d'émission pour transférer les signaux sur de longues distances en réglant la réflexion des signaux au plus bas.

Connexion de sortie : à l'aide des BROCHES 1 et 2, tournez sur ON et ce sera connecté.

Note

Une erreur de communication risque de se produire si vous connectez de multiples caméras assignées à la même adresse dans le réseau.

Connexion du câble de l'adaptateur

Carte d'adaptateur SCC-C6435

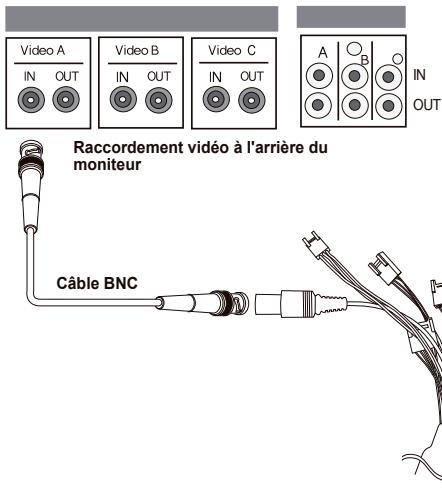

Connexion du câble

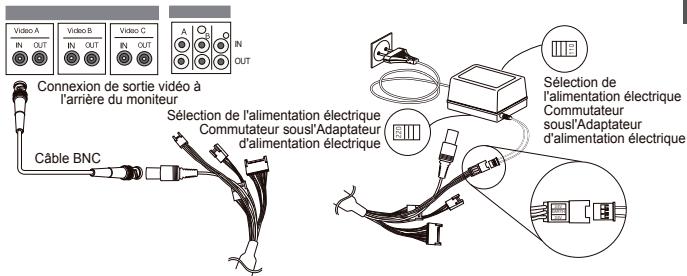

1. Commence par connecter une extrémité du connecteur de cable video DNC au Terminal de sortie video (VIDEO OUT).
2. Connectez ensuite l'autre extrémité du connecteur au Terminal d'entrée video du moniteur.

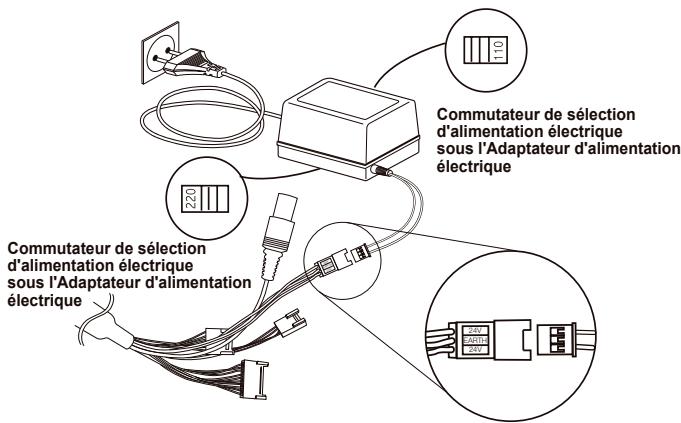

1. Connectez l'adaptateur d'alimentation au cable électrique de laamera.
2. Réglez le commutateur de l'Adaptateur d'alimentation électrique sur la tension appropriée. Puis connectez la prise de l'Adaptateur d'alimentation électrique au Connecteur d'alimentation électrique.

1. Connectez le Terminal de la commande à distance de la caméra et le contrôleur extérieur.

Cable de l'adaptateur Contrôleur

Précautions d'installation

1. Assurez-vous que le site d'installation peut supporter sans problème au moins quatre fois le poids net de laamera SmartDome SCC-C6435(P)/6433(P) et d'autres accessoires.
2. Installez dans une zone où l'espace au-dessus de la cloison du plafond est supérieur à 18 cm (7 in.).
3. Utilisez les vis fournies pour fixer la caméra à l'assemblage de support.
4. Éloignez les personnes de la zone d'installation car des objets risquent de tomber. Par ailleurs, placez les objets de valeur à l'abri avant l'installation.

Produits vendus séparément pour l'installation

En fonction du site d'installation, il peut s'avérer pratique d'utiliser l'un des produits suivants.

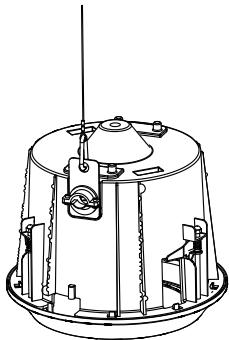

1. Support de montage au plafond (SADT-101EC)

Ce support sert à installer la caméra SmartDome dans l'espace au-dessus du ressaut vertical du plafond.

2. Support de montage au MUR (SADT-104WM)

Cet adaptateur sert à installer la camera SmartDome sur un mur intérieur.

3. Support de montage suspendu (SADT-100HM)

Cet adaptateur sert à installer la caméra SmartDome sur un mur extérieur ou au plafond et est utilisé avec l'ADAPTATEUR DE MONTAGE AU PLAFOND (SADT-100CM).

4. Logement exterieur (SHG-222)

Ce logement sert à installer la camera SmartDome sur un mur extérieur ou au plafond.

Pour installer le BOITIER EXTERIEUR, retirer le boitier transparent du corps de laamera avant l'installation. × Lors de I'ssallation du LGROGEST EXTEREUR sur un mur extérieur, utilisez d'ADAPTATEUR DE MONTAGE MURAL(SADT-103WM) pour I'ssaller.

5. Support de montage MURAL (SADT-100CM)

Cet adaptateur sert à installer le LOGEMENT EXTERIEUR(SHG-222) et l'ADAPTATEUR DE MONTAGE SUSPENDU(SADT-100HM) pour installer la camera SmartDome sur un plafond en béton. Il sert également à installer laamera SmartDome avec l'ADAPTATEUR DE MONTAGE SUSPENDU(SADT-100HM) sur un mur intérieur.

6. Support de montage sur PERCHE (SADT-100PM)

Cet adaptateur sert à installer l'ADAPTATEUR DE MONTAGE MURAL (SADT-104WM/ 103WM) sur une perche de plus de 8 cm (2,76 in.) de diamètre.

7. Support de montage en ANGLE (SADT-110CM)

Cet adaptateur sert à installer l'ADAPTATEUR DE MONTAGE MURAL (SADT-104WM/ 103WM) pour le boudur mut.

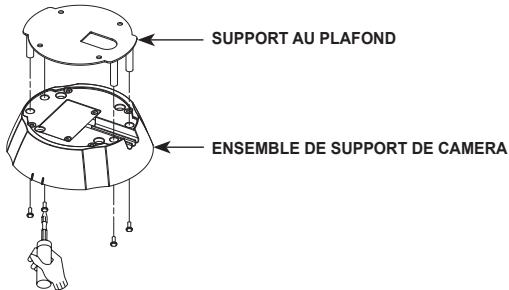

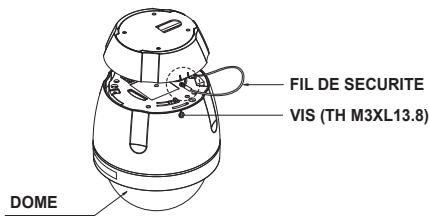

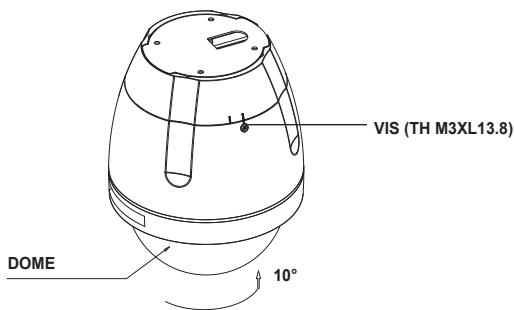

Installation de la caméra

1. Installe la structure au plafond. (Reportez-vous à la référence d'installation pour la Longueur de la structure)
2. Intégrée par le constructeur de la structure

1. Percez un trou dans le plafond à l'endroit où la caméra sera installée. (Le trou doit avoir un diamètre d'environ 0185)
2. Positionnez le SUPPORT AU PLAFOND sur le plafond et vissez les 4 vis à l'intérieur.

1. Connectez les différents câbles à l'ADAPTATEUR DE LA CAMERA.

1. Faites correspondre le SUPPORT AU PLAFOND et l'ADAPTATEUR DE CAMERA et utilisez les 4 vis (PH M4 x 8) pour les assembler.

1. Tirez le fil de sécurité du corps de la caméra et fixez-le sur le support de la caméra.

1. Faites correspondre les 3 trous à l'arrière de la CAMERA avec ceux du CONNECTEUR et faites-le pivoter de 10 degrés. (Vérifiez que le VERROUILAGE émet un son)
2. Utilisez les VIS (TH M3XL13.8) pour assémerter la CAMERA et l'ADAPTATEUR et éviter qu'ils ne bougent.

Note

*SCC-C6433(P) ne supporte pas la fonction WDR.

Note

*Les langues sélectionnables peuvent varier en fonction des régions dans lesquelles le produit est commercialisé.

Note

• Si l'alimentation électrique est coupée après que les fonctions PRESET, PAN AUTO, SCAN, RONDE ont été activées et qu'aucun autre ordre n'est donné, laamera se trouvera sur la même fonction lorsqu'elle sera à nouveau mise sous tension. Si l'alimentation électrique est coupée après que les fonctions PRESET, PAN AUTO, SCAN, RONDE ont été activées et qu'aucun autre ordre n'est donné, la caméra se trouvera sur la même fonction lorsqu'elle sera à nouveau mise sous tension.
• Lorsque la position tilt dépasse et que la commande menu-on est reçue, le pan pivote automatiquement et le tilt se déplace à la position correspondante.

Utilisez le contrôleur pour appuyer sur la touche sélection MENU et l'écran suivant s'affichera.

① MOT DE PASSE NON DEFINI

② MOT DE PASSE DEFINI

En cas de ①, utilisez les touches HAUT/BAS/GAUCHE/DROITE/ENTREE pour le paramétrage du MENU. En cas de ②, commencez par entrer le mot de passe à 4 chiffres. S'il est correct, l'écran de sélection MENU comme ① s'affichera et vous poursuivrez configurer le MENU en appuyant sur les touches HAUT/BAS/GAUCHE/DROITE/ENTREE. Par défaut, le mot de passe est '0123'.

CAMERA ID

Ce menu CAMERA ID sert à affecter une camera ID à cette camera. Si vous appuyez sur le commutateur Configuration lorsque le menu CAMERA ID est sélectionné, l'écran de configuration correspondant apparait.

Voupez entrez un nom de camera composé d'une chaîne (jusqu'à 20 caractères en tout) de lettres, de chiffres, et caractères spéciaux. Le nom deamera entre peut être affché à l'endroit souhaité à l'aide du sous-menu POSITION... Lorsque vous appuyez sur le commutateur Setup dans RET, l'écran revient au menu supérieur.

Dans le menu V-SYNC, vous pouvez sélectionner la synchronisation verticale. Le signal de synchronisation verticale supporté par la camera se trouve dans le mode INT généré par l'horloge à l'intérieur de la camera et le mode LIGNE réglant la synchronisation verticale vers la fréquence d'alimentation électrique.

Sélectionnez LIGNE et appuyez sur Entrée. Le sous-menu LIGNE BLOC apparait et vous pourrez régler la phase de la LIGNE BLOC. Vous pouvez utiliser le menu PHASE du sous-menu LIGNE BLOC pour affecter autant de PHASE que vous le souhaitez.

Le menu JOUR/NUIT sort à configurer les réglages jour et nuit relatifs à cette caméra. Cette caméra activée ou déactivée le filtré IR (Infrarouge).

Si vous appuyez sur ENTREE lorsque le sous-menu JOUR... est sélectionné, l'écran correspondant apparait. Vous pouvez régler les valeurs de [GAIN C] lorsque le sous-menu JOUR... est sélectionné. Vous pouvez régler les valeurs pour [CAG] and [CAG DETAIL] lorsque le menu CAG est sélectionné.

Note

Lorsque la valeur DETAIL AGC augmente, le bruit se trouve réduit.

Si vous appuyez sur ENTREE lorsque le sous-menu NUIT... est sélectionné, l'écran correspondant apparait.

Même en mode nuit, vous pouvez voir des images en couleur avec une belle luminosité. Par conséquent, vous pouvez sélectionner [COULEUR...] ou [N&B...]. Si vous choisissez [COULEUR...], vous devez régler la température de couleur pour la balance des blancs. Vous pouvez également spécifier les réglages pour les couleurs rouge et bleu à votre convenance. Si vous choisissez [N&B...], les signaux de salve sont émis avec les signaux vidéo composites BW lorsque la S. PORTEUSE est réglée sur [ON]. Et chaque signal de salve n'est émis lorsque S. PORTEUSE est réglée sur [OFF].

Note

Lorsque le réglage video est sur [NUIT], [BAL BLANCS], l'affichage est toujours "---". Vous ne pouvez pas régler les paramètres manuellement.

Lorsque le réglage est sur [COULEUR] en mode NUIT, la balance des blancs se réglera sur la même valeur qu'en mode [COULEUR].

Convert automatiquement le mode JOUR en mode NUIT et vice versa en fonction de la luminosité. Avec une luminosité faible, il supprime la fonction de filtrage IR pour augmenter la sensibilité. Sinon, la fonction IR est activée pour réduire la sensibilité. Si vous appuyez sur ENTREE lorsque le sous-menu AUTO... est sélectionné, l'écran correspondant apparait.

Pour cette fonction, vous pouvez spécifier le niveau pour chaque conversion entre Jour et Nuit.

Note

Lorsque JOUR/NUIT est réglé sur [AUTO...], le AGC s'affiche avec "---" et vous ne pouvez donc pas changer son paramétrage.

Le menu DET MOUVE sert à configurer les réglages relatifs à la détection de mouvement. Si vous appuyez sur ETREE lorsque [ON...] est sélectionné dans le menu DET MOUVE, l'écran correspondant apparait.

Vous ne pouvez pas changer le réglage pour le type 2 car il est préréglé avec le plein écran. Dans les cas 1 et 3, vous pouvez régler la zone de détection de mouvement à votre convenance.

Ces 3 types sont les suivants :

1. Type de fenêtre

La zone sélectionnée s'affiche avec une boîte. Le mouvement ne peut être détecté que pour cette zone. Vous pouvez régler manuellement la zone de détection de mouvement. Vous pouvez utiliser le commutateur de réglage HAUT/BAS/GAUCHE/DROITE pour régler la taille. Pour se déplacer sur POSITION, appuyez sur le commutateur. Après avoir réglé la position à l'aide du commutateur de réglage HAUT/BAS/GAUCHE/DROITE, appuyez sur le commutateur Réglage pour accéder au menu supérieur. Pour régler la taille et la position pour ZONE, sélectionnez part 0, 1, 2 et 3.

Note

La fenêtre sélectionnée pour ZONE s'affiche en blanc et celle non sélectionnée s'affiche en noir.

2. Type d'étiquette

La zone de détection de mouvements de type boite est préréglée. La zone détectée affiche avec une taille et une position changeantes. Vous ne pouvez pas changer ZONE car elle affiche avec «—."

3. Type de bloc

L'écran affiche de petits blocs. Lorsqu'un mouvement est détecté dans les blocs sélectionnés, ces derniers s'affichent sur l'écran.

[PRESET]: L'écran entier devient la zone de détention de mouvement.

[UTILISATION]: Vous pouvez régler manuellement la zone de détection de mouvement. Utilisez HAUT/BAS/GAUCHE/DROITE, ENTREE pour régler la zone. Pour effacer les blocs sélectionnés, appuyez sur ENTREE.

Pour sélectionner [RET], appuyez sur la touche HAUT sur le bloc supérieur ou appuyez sur la touche BAS sur le bloc inférieur, puis appuyez sur la touche ENTREE pour revenir à un menu supérieur. Pour régler la zone de détection de mouvement à votre convenance, vous devez spécifier la taille et la position pour le paramétrage de la zone. Lorsque [ON] est sélectionné dans AFFICHAGE, le mouvement détecté s'affiche sur l'écran et la caméra envoie le signal de sortie d'alarme. Vous pouvez également désigner la sensibilité pour la détection de mouvement.

Note

• Le menu DET MOUVE n'est pas disponible pendant les premières 5 secondes qui suivent l'activation des fonctions PAN/TILT/ZOOM/FOCUS/IRIS.
• Puisque la fonction de détection du mouvement dépend de la luminosité de la zone sélectionnée, un dysfonctionnement est possible en raison de la différence de luminosité entre le fond et l'objet.

ZOOM vitesse

Dans le menu ZOOM VITESSE vous pouvez sélectionner la vitesse de la Touche ZOOM (Tele/Wide).

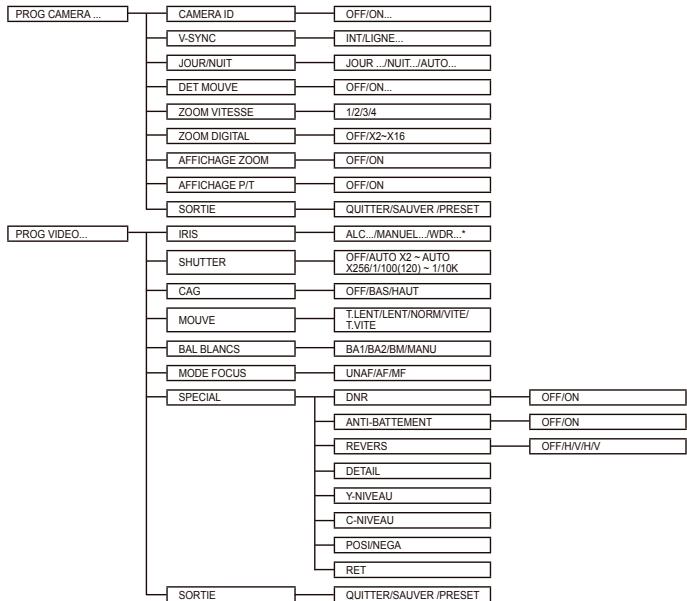

(PROG CAMERA)
CAMERA ID	OFF
V-SYNC	INT
JOURNUIT	JOUR...
DET MOVE	OFF
ZOOM VITESSE	4
ZOOM DIGITAL	OFF
AFFICHAGE ZOOM	OFF
AFFICHAGE P/T	OFF
SORTIE	QUITTER

Pour sélectionner la vitesse, appuyez sur les touches Gauche/Droit du menu ZOOM VITESSE.

1: Vitesse la plus basse 2: Vitesse basse 3: Vitesse élevée 4: Vitesse la plus élevée

ZOOM digital

Voulez régler taux de grossissement du zoom digital dans le menu DIGITAL ZOOM. Le taux grossissement va de OFF a 16 fois. Si you reglez le Zoom digital de laamera au maximum (16 foils), le mode deviendra le zoom optique 32 fois et vous pourrez agrandir un sujet au maximum 512 fois. Use les touches Droite ou Gauche pour selectionner un taux de grossissement dans le menu DIGITAL ZOOM.

OFF → X2 → X4 → X6 → X8 → X10 → X12 → X14 -> X16

↑

Affichage ZOOM

Dans AFFICHAGE ZOOM, vous pouvez afficher l'échelle du ZOOM sur l'écran.

Note

Si changement sur l'échelle ZOOM n'est effectué dans un début de 3 secondes, la fenêtre d'information disparaitra.

Affichage p/t

Dans AFFICHAGE P/T, vous pouvez afficher la position du Pan/Tilt sur l'écran.

Note

• Si aucun changement de la position Pan/Tilt n'est effectué dans un début de 3 secondes, la fenêtre d'information disparaîtra.
• Cela autorise une plage d'erreur de ± 2^

SORTIE

Le menu SORTIE sert à revenir au menu PRINCIPAL.

• QITTER: ignore les informations changées et restaure les informations sauvégardées.
• SAUVER: sauvegarde les informations de paramétrage de la condition de paramétrage du menu.
• PRESET: ignore les informations changées et restaure les réglages par défaut initiaux du menu.

Programme video

Il existe une fonction pour régler automatiquement IRIS sur le niveau de lumière entrante.

Grâce à cette fonction, vous pouvez vous-même régler le niveau de luminosité. Le menu

ALC(Commande de lumière automatique) vous permet de paramétrer le niveau de sortie vidéo.

Le menu WDR(Wide Dynamic Range) vous permet de paramétrer le niveau de WDR.

Note

SCC-C6433(P) ne supporte pas la fonction WDR.

Choisissez l'ALC de l'élément IRIS, appuyez sur ENTREE et réglez le sous-menu au niveau de Sortie video et BLC apparaitra. Le Niveau de sortie video peut être réglé dans l'élément du niveau à l'aide des touches Gauche/Droite.

CJOUR (sous-menu du menu ALC)

Si vous utilisez uneamera grand public pour photographeur un sujet en contre-jour ou avec une force luminosité, le sujet apparaitra noir sur le moniter en raison du contre-jour. BLC(Compensation de contre-jour) sert a prévenir de telles problèmes de contre-jour et assure l'obtention d'images nettes dans des conditions de luminosité élevée. A l'aide des touches Gauche et Droite vous pouvez définir 5 zones prérégées [HAUT...],[BAS...],[GAUCHE...],[DROITE...],[CENTRE...] et la fonction [UTIL...] peut régler directement les zones. Par exemple: pour les éléments du menu BLC, vous pouvez confirmer la zone prérégée BAS en appuyant sur la touche ETREE dans l'état [HAUT...].

Pour les éléments du menu BLC, l'utiliser peut régler la zone et l'emplacement de la zone BLC en appuyant sur la touche [ENTREE] après avoir positionné le curseur sur [UTIL... ] à l'aide des touches Droite et Gauche. Pour les éléments ZONE, vous pouvez utiliser les touches Haut, Bas, Gauche, Droite pour définir la zone, puis appuyez sur la touche ENTREE. Vous pouvez régler la position des zones à l'aide des touches Haut, Bas, Gauche, Droite dans [POSITION].

Utilisez les touches Gauche et Droite dans le menu NIVEAU pour commander le niveau de sortie vidéo (luminosité).

Lorsque vous appuyez sur la touche ENTREE après avoir sélectionné MANU dans l'élément IRIS, un écran additionnel apparait dans lequel vous pouvez sélectionner manuellement l'ouverture ou la fermeture de IRIS.

La caméra WDR est une technologie de pointe qui vous permet de tirer le meilleur de l'écran (principalement efficace lorsqu'vous photographiez à la fois à l'intérieur et à l'estérieur). En résumé : cette fonction vous offre une reproduction nette non seulement de l'intérieur mais aussi de l'estérieur. Appuyez sur ENTREE pour régler le niveau WDR.

Veuillez régler la vitesse de l'obturateur dans NIVEAU 1 et la luminosité dans NIVEAU 2. Veuillez également choisir entre TOLUT, EXTERIEUR et INDOOR dans BAL BLANCS. Si vous sélectionnez TOLUT, cette caméra contrôle a la fois les images de l'intérieur et de l'extérieur.

Note

SCC-C6433(P) ne supporte pas la fonction WDR.

Dans le menu SHUTTERT, vous couldé définir la vitesse rapipe ou lente de l'obturateur électronique. L'obturateur électronique rapipe peut supporter 7 vitesses allant de 1/100(1/120) à 1/10K seconde et pouvant être utilisées pour une image video lumineuse et rapipe. L'obturateur électronique lent AUTO supporte 13 vitesses d'obturateur allant de x2 à x256 et diminue la vitesse de l'obturateur affirm que l'image affichee sur l'écran soit plus nette et plus luminesse lorsque vous prenez des photos avec une faible luminosité. Si vous souhaitez évalué le niveau de luminosité pour commander la vitesse d'obturateur pour la luminosité automatique, sélectionnez l'obturateur lent AUTO.

En appuyant en continu et en même temps sur Gauche et Droite, la vitesse changera selon la séquence suivante:

OFF AUTO X2 AUTO X4 AUTO X6 AUTO X8 AUTO X12 AUTOX16 AUTO X24 AUTO X32 AUTO X48 AUTO X64 AUTO X96 AUTO X128 AUTO X256 OFF 1/100(1/120) 1/250 1/500 1/1000 1/2000 1/4000 1/10K × Si le mode IRIS est regle sur WDR, seuils les modes suivants sont disponibles. OFF AUTO X2 AUTO X4 AUTO X6 AUTO X8 AUTO X12 AUTOX16 AUTO X24 AUTO X32 AUTO X48 AUTO X64 AUTO X96 AUTO X128 AUTO X256

Le menu CAG a été créé pour vous offrir l'écran le plus lumineux même si vous avez photographié un sujet dans l'obscurité, resulting en une image moins lumineuse que celle régulée. Le réglage du menu CAG est disponible uniquement lorsque le menu SHUTTER est réglé sur Obturateur ou ou sur [Off]. Appuyez sur Gauche/Droit pour aller sur [BAS] ou [HAUT] et la fonction CAG sera activée. [BAS] sert à réduire le GAIN CAG maximum et [HAUT] sert à augmenter le GAIN CAG maximum.

IRIS

ALC..

SHUTTER

OFF

CAG

HAUT

BAL BLANCS

BA2

MODE FOCUS

UNAF

SPECIAL

···

SORTIE

QUITTER

Note

Lorsque le menu COULEUR/N&B de la camera est réglé sur [AUTO...], CAG apparaitra sous la forme "-". Vous ne pouvez pas régler les paramètres manuellement.

Mouvement

La fonction MOUVE est disponible uniquement lorsque le menu SHUTTER est reglé sur Obturateur lent AUTO (il se compose de 5 étapes : [TLENT], [LENT], [NORM], [VITE], [T. VITE]).

• [T. LENT] réduit au minimum le niveau de AGC pour surveiller des sujets mouvants dans l'obscurité.
• [LENT] réduit le niveau de AGC pour surveiller des sujets avec peu d'immobilité dans l'obscurité.
• [NORM] règle le niveau de AGC au milieu du moniteur pour surveiller des sujets mouvants dans l'obscurité.
• [VITE] augmente le niveau de AGC pour surveiller des sujets se déplaçant rapidement dans l'obscurité.
• T. VITE réduit au minimum le niveau de AGC pour surveiller des sujets se déplaçant à grande vitesse dans l'obscurité.

Lorsque le menu SHUTTER est réglé sur AUTO, appuyez sur Bas pour positionner le curseur dans le menu MOVEMENT et appuyez sur Gauche et Droite pour le réglage de la fonction MOUVE. Appuyez sur gauche pour le côté LENT et sur Droite pour le côté VITE.

IRIS

ALC.

SHUTTER

AUTO X2

MOUVE

T. VITE

BAL BLANCS

BA2

MODE FOCUS

UNAF

SPECIAL

···

SORTIE

QUITTER

BAL BLANCS

Les éclairages sont généralement dénotés en températures de couleur et sont exprimées en Kelvin (K). Les températures de couleur pour un éclairage standard sont indiquées ci-dessous.

Vous pouvez sélectionner l'un des quatre modes suivants pour la balance des blancs :

• BA1/BA2 (Mode de tracage automatique de la balance des blancs) : Dans ces modes, la température de couleur est surveillée en continu et par conséquent la balance des blancs est régulée automatiquement. Ce qui suit sont les plages de températures de couleur approximatives supportées dans ces modes.

BA1: 2500K ~ 9300K *(1)

BA2: 2000K ~ 10000K (mode recommandé pour un éclairage au sodium) (*2)

1. Si la température de couleur est hors de cette plage en mode BA1, il se peut que la balance des blancs correcte ne soit pas obtenue. Dans ce cas, sélectionnez le mode BA2. 2. En mode BA2, si une couleur est dominée dans la zone de prise de vue, elle peut s'afficher différemment. Par conséquent, sélectionnez le mode approprié pour l'environnement.

-BM-((Mode de trachatage automatique de la balance des blancs)) : Dans ce mode, une balance des blancs exacte est obtenue en appuyant sur ENTREE tout en maintaining une feuille de papier blanc devant laamera. Une fois regliées, les données de Balance des blancs seront conservées. Le mode AWC est le meilleur dans des endroits où la couleur de temperature est constante.

• MANU: Si le menu BAL BLANCs est régisé sur le mode MANU, l'utilisateur peut régier la balance des blancs et fonction de la luminosité presente. Sélectionnez le menu MANU et appuyez sur ENTREE, le sous-écran dans lequel vous pouverez sélectionner Balance des blancs manuelle apparaitra. Utilisez les touches gauche/droite pour sélectionner 3200K, 5600K ou le mode OFF(UTIL) dans le menu PRESET.
• 3200K: Régalez la couleur de température sur 3200K
• 5600K: Réglez la couleur de température sur 5600K
• UTIL : Choisissez une valeur appropriée dans le schéma ROUGE et BLEU pour le réglage de la couleur et de la température.

Note

Lorsque le menu de la caméra [JOUR/NUIT] est régulé sur [NUIT]. [BAL BLANCS] s'affiche comme "----". Vous ne pouvez pas régler les paramètres manuellement.

Lorsque le réglage est sur [COULEUR] en mode [NUIT], la balance des blancs se réglera sur la même valeur qu'en mode [COULEUR].

Mode FOCUS

Dans MENU MODE FOCUS, la Méthode de mise au point peut être réglée sur AF (Auto Focus), ONEAF (un Auto Focus), ou MF (focus manuel).

• AF : Avec MODE AUTO FOCUS, vous pouv surveiller l'écran en continu et la mise au point se fera automatique. Si vous régérez manuelle la mise au point, le fonctionnement est le même que pour le mode Focus manuel. Cela règle automatique la mise au point après les mouvements PAN/TILT/ZOOM.
• ONEAF: Dans le mode ONEAF, la mise au point est faite automatiquement depuis le mouvement du zoom et fonctionne de la même manière que dans le mode MF si le zoom ne se déplace pas.
• MF : Dans MODE FOCUS MANUEL, l'utilisateur ajuste le Focus manuellement.

(PROGVIDEO)

IRIS

ALC..

SHUTTER

OFF

CAG

HAUT

BAL BLANCS

BA2

MODE FOCUS

SPECIAL

···

SORTIE

QUITTER

Note

fonction AF peut ne pas être possible avec les types d'objectifs répertoriés ci-dessous. Pour de tels objets, faites la mise au point manuellement.

• Objets avec une haute intensité ou objets faiblement éclairés
• Prise de vue à travers un verre humide ou sale
• Images mélangeant des objets éloignés et des objets proches
• Murs blancs et autres objets monochromes
• Stores vénitiens ou autres objets avec des rayures horizontales

Le menu SPECIAL sert à configurer les paramétrages spéciaux de cette caméra. Si vous appuyez sur la touche ENTREE lorsque... est sélectionné dans le menu SPECIAL, l'écran correspondant apparait.

La fonction DNR (Digital Noise Reduction) permet de réduire le bruit de l'image.

(SPECIAL)
DNR	ON
ANTI-BATTEMENT	OFF
REVERS	OFF
DETAIL	(2) --I-
Y-NIVEAU	(0) I-
C-NIVEEA	(0) I-
POSIN/NEGA	+
RET

Anti-battemment

Lorsque le réglage est sur [ON], la vitesse de l'obturateur est régée sur 1/100 sec (pour NTSC) ou 1/120 sec (pour PAL) pour éviter tout battement du à une discordance entre la fréquence de synchronisation verticale et la fréquence on-ét-off de la Lumière.

Sert à refléter les signaux vidéo horizontalement, verticalement, ou les deux.

Sert à commander la netteté horizontale ou verticale.

Sert à régler les niveaux pour le signal Sync et la luminosité intégrale du signal vidéo.

Sert à régler les niveaux pour le Signal de salve et la luminosité intégrale du signal vidéo.

Sert à sortir l'image telle qu'elle est ou à refléter le signal de luminosité vidéo.

SORTIE

Le menu SORTIE sert à revenir vers menu PRINCIPAL. - QITTER: ignore les informations changées et restaure les informations sauvegardées. - SAUVER : sauvegarde les informations de la condition de paramétrage du menu. - PRESET : ignore les informations changées et restaure les réglages par défaut initiaux du menu.

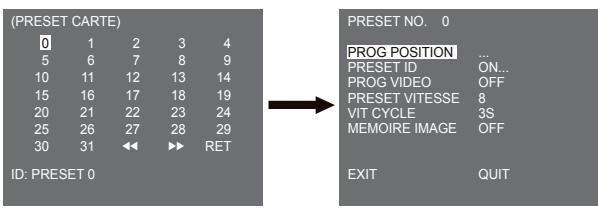

Il s'agit du menu dans lequel l'utilisateur règle la position PAN/TILT, Zoom/Focus, et la condition de l'écran de façon à ce que la caméra puisse surveiller, à la demande, une zone préparamétrée. Un total de 128 préréglages est disponible.

PROG POSITION

Dans "PROG POSITION..." appuyez sur la touche ENTREE pour accéder à l'écran PAN/TILT. FOCUS/PROG ZOOM afin de régler la position de PAN/TILT et la condition de FOCUS/ZOOM. Appuyez ensuite à nouveau sur la touche ENTREE pour retourner vers un menu supérieur.

Il s'agit de la fonction de réglage ID pour chaque PRESET. Il peut être réglé jusqu'à 12 caractères à l'aide des touches gauche, droite, haut et bas. La position ID peut être réglée dans le sous-menu de "POSITION..."

Il s'agit de la fonction de réglage de l'écran pour chaque PRESET. Pour davantage de détails, reportez-vous aux descriptions dans le menu [PROGVIDEO].

PRESET vitesse

Cette fonction règle la vitesse de PAN ou TILT sur 8 niveaux allant de 1 (LENT) à 8 (VITE).

• PRESET VITESSE 1 : Vitesse de déplacement PAN maximum : /sec
• PRESET VITESSE 8 : Vitesse de déplacement PAN maximum : /sec

Il s'agit d'un paramétrage de fonction pour VIT CYCLE de la position PRESET en mouvement "BALAYAGE". La VIT CYCLE peut être réglée entre 1 et 60 sec.

Permet de mesurer en pause lorsque PRESET est en mouvement. Si vous régalez le menu [MEMOIRE IMAGE] sur [ON], l'écran sera mis en pause jusqu'à la fin du déplacement de PRESET.

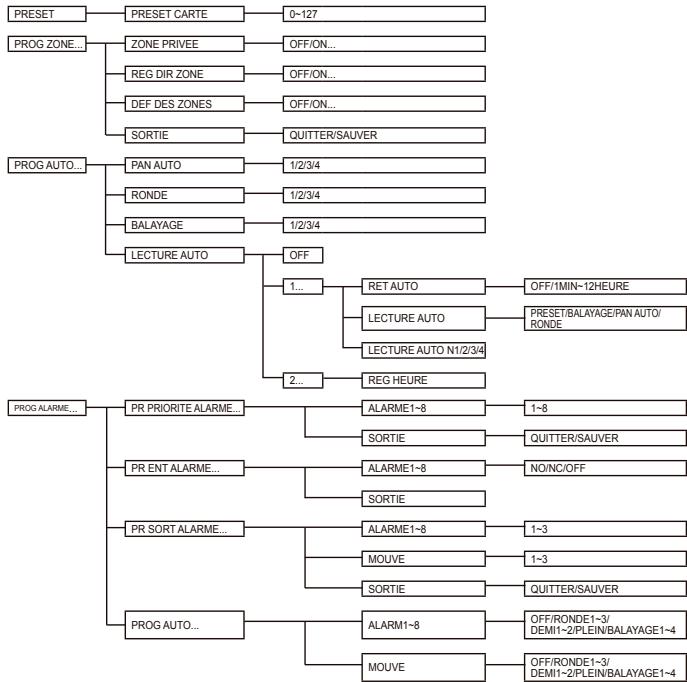

Programme zone

Le menu PROG ZONE inclut le réglage ZONE PRIVEE, REG DIR ZONE et DEF DES ZONES.

Déplace PAN/TILT/ZOOM pour sélectionner une zone pouvant entraver la vie privée d'une personne. Cette fonction permettra de masquer la zone de la photo afin de protéger la vie privée de cette personne. Le nombre de zones peut aller jusqu'à 16.

Sélectionnez un nombre de zones de vie privée et appuyez sur la touche ENTREE de ZONE PRIVEE pour accéder à l'écran de réglage ZONE PRIVEE.

Note

Pour une protection de la vie privée accrue, sélectionne environ plus de 10% que la zone réelle à masquer pour la zone ZONE PRIVEE. × La mosaïque des images enregistrées est régée en tant que ZONE PRIVEE. La mosaïque des images enregistrées ne peut pas être récupérée après enregistrement.

REG DIR ZONE

Dans le mode "REG DIR ZONE ON..." appuyez sur la touche ENTREE pour accéder à la CARTE d'écran NORD POSITION. Déplacez PAN pour régler NORD POSITION et appuyez sur la touche ENTREE. Basé sur la position Nord, la direction N(Nord), NE(Nord-Est), E(Est), SE(Sud-Est), S(Sud), SW(Sud-Ouest), W(Ouest), NW(Nord-Ouest) s'affiche quel que soit l'endroit où vous déplacez PAN.

DEF Des ZONES

Appuyez sur la touche ENTREE pour entrer dans l'écran CARTE DES ZONES à partir de "DEF DES ZONES..." Sélectionner un nombre de ZONE AREA à partir de l'écran CARTE DES ZONES et appuyez sur la touche ENTREE pour entrer sur l'écran de réglage ZONE AREA.

Le menu [POSITION...] désigne les positions LIMITE gauche/droite de ZONE AREA. Accédez à l'écran de réglage pour déplacer PAN, puis sélectionnez une position de départ et appuyez sur la touche ENTREE. Déplacez à nouveau PAN pour sélectionner une position finale et appuyez sur la touche ENTREE. Le réglage de ZONE AREA est maintenant terminé.

REG n. de ZONE

Sert fonction est à allouer jusqu'à 12 ID à chaque zone area. Pour cela, utilise Gauche/Droit/ HAUT/BAS. Vous pouvez sélectionner la position de l'ID dans le menu additionnel [POSITION...].

ZONE en MARCHE

Cette fonction [ON] ou [OFF] l'indication ZONE AREA ID.

Programmation auto

Le menu PROG AUTO inclut PAN AUTO, RONDE, et BALAYAGE et il est capable de régler le mouvement LECTURE AUTO.

PAN AUTO

Après avoir sélectionné la position de deux points (PAN/TILT) de DEPART et de FIN, il tourne en boute en continu avec la VITESSE régée. Le nombre d'PAN AUTO peut être 4 au maximum.

PROG POSITION

Le menu [PROG POSITION... ] établit la position Demarrage / Fin de PAN AUTO. Revenez à l'écran de configuration et définièsez la position DEMARRAGE pour PAN/TILT, puis appuyez sur la touche ENTREE. Et définièsez la position FIN pour PAN/TILT. Appuyez sur la touche ENTREE pour terminer la configuration des positions Demarrage/Fin de PAN AUTO.

Cette option permet de configurer le sens de déplacement de la position DEMARRAGE à la position FIN (position PAN standard)

Il s'agit d'une fonction de rotation à 360 dégrés qui s'arrête pendant la VITESSE CYCLE aux positions DEMARRAGE et FIN uniquement sans transiter entre les positions DEMARRAGE et FIN. Les réglages possibles sont [ON] ou [OFF].

Vitesse

Cette fonction permet de configurer la vitesse du mouvement. Les réglages possibles sont de PAS1 à PAS64.

Cette fonction permet de régler les temps d'arrêt en position DEMARRAGE et FIN. Il peut être réglé séparément sur 1-59 sec ou 1-60 min.

Il s'agit d'une fonction de relecture permettant de désigner les fonctions MANUELLES telles que PAN, TILT, ZOOM et FOCUS pendant 2 minutes.

Note

• Lorsque RONDE est enregistrée/exécutée, PAN/TILT opère avec PROPORTIONAL ON, TURBO OFF.
• Si on utilise SSC-1000 ou SSC-2000 lors du chargement/déchargement du menu de configuration, réinitialisez RONDE car elle peut différer du premier réglage.

RONDE peut se régler sur 3. Sélectionnez 1, 2 ou 3 à l'aide de la touche Gauche/Droite dans le [PROG RONDE] et appuyez sur la touche entree pour acceder à écran de configuration RONDE. Si "PROG RONDE" s'exécute pendant 2 minutes, il mémomise les mouvements MANUELS et après 2 minutes, il passée a un menu supérieur. Si vous souhaitez terminer la configuration dans les 2 minutes, appuyez sur la touche ENTREE.

Balayage

BALAYAGE détermine la direction du mouvement PRESET (prédéfini) pendant l'opération de balayage. Le nombre de BALAYAGES disponibles est de 4.

Si vous accédez à l'écran BALAYAGE, [BALAYAGE CARTE] s'affiche. Déplacez le curseur sur le nombre repéré par * à l'endroit où PRESET est memorisé et appuyez sur la touche ENTREE. [S] s'affiche et un PRESET sera inclus dans BALAYAGE.

Si vous appuyez sur l'interrupteur ENTREE lors de la sélection du sous-menu [1...], l'écran correspondant s'affiche.

RET AUTO

Ce menu définit le temps de répétition de LECTURE AUTO.

Lecture AUTO

Cette fonction définit le mouvement répété de la caméra à chaque fois que le temps déterminé par RET AUTO s'est écoulé. Elle comprend la configuration de BALAYAGE, PAN AUTO, RONDE et PRESET.

Ce menu attribue un nombre au mouvement défini par LECTURE AUTO. Les nombres possibles sont de 1 à 4 pour BALAYAGE et BALAYAGE ET PAN AUTO, de 1 à 3 pour RONDE, et de 0 à 127 pour PRESET.

Si vous appuyez sur l'interrupteur ENTREE lors de la sélection du sous-menu [2...], l'écran correspondant s'affiche.

Définissez l'heure de démarage/fin et sélectionnez OFF, PRESET, RONDE, PAN AUTO ou BALAYAGE pour les configurer. La fonction preset s'activera en fonction de l'heure de démarage. Les preset (prééglages) possibles sont 8.

Note

• Après exécution de la fonction LECTURE AUTO, laamera ne revient pas en position initiale.

Programmation alarme

Prog alarme comprend 8 ENTRES ALARME et 3 SORTIES ALARME. Il peut détecter une entrée ALARME depuis des CAPTEURs extérieurs, s'exécute avec la fonction PRESET ou RONDE et émet le signal SORT ALARME. Le temps d'activation de l'alarme dépend de la Vitesse Cycle prédéfinie correspondant à l'alarme ainsi que de l'activation ou non de AUTO.

PR PRIORITE ALARME

Cette fonction définit la priorité des 8 entres ALARMÉ de sorte que ALARMÉ puisse opérer en fonction des priorités. La priorité de PAR DEFAULT est ALARMÉ1, ALARMÉ2, ALARMÉ3, ALARMÉ4, ALARMÉ5, ALARMÉ6, ALARMÉ7, ALARMÉ8. Si l'ALARMÉ opère en même temps et la priorité est la même, il opèrera en fonction de la priorité PAR DEFAULT. Tant que ALARMÉ fonctionne, MOUVEMENT ne peut pas être détecté.

Cette option définit le TYPE d'entrée sur [NO] (Normal Open, normalement ouvert), [NC] (Normal Close, normalement fermé), ou [OFF] selon les caractéristiques du CAPTEUR connecté.

PR SORT ALARME

Chaque entrée ALARME correspond à l'une des 3 SORT ALARME.

PROG AUTO

Ce menu détermine l'action à exécuter au moment de l'entrée ALARME. Une fois que l'alarme est donnée, laamera se déplace brievement en position PRESET en fonction de l'alarme respecte, comme indiqué ci-après. PRESET1 to ALARME1-8 PRESET9 à MOUVEMENT.

Après VIT CYCLE dans une position PRESET, RONDE ou BALAYAGE s'activent en fonction du réglage PROG AUTO.

Les réglages suivants sont disponibles : OFF/1/2/3/DEM1/DEM2/PLEIN/BALAYAGE1~4. OFF n'exécute pas RONDE ni BALAYAGE après le déplacement vers PRESET et chaque menu a ses propres fonctions, comme suit.

RONDE 1~3 : Action RONDE prédéfinie

DEMI1 : Fonctionnement en continu de RONDE1 + RONDE2

DEMI2 : Fonctionnement en continu de RONDE2 + RONDE3

PLEIN: Fonctionnement en continu de tout ce quiprecede BALAYAGE 1~4 : Balayage selon réglage CONTROL

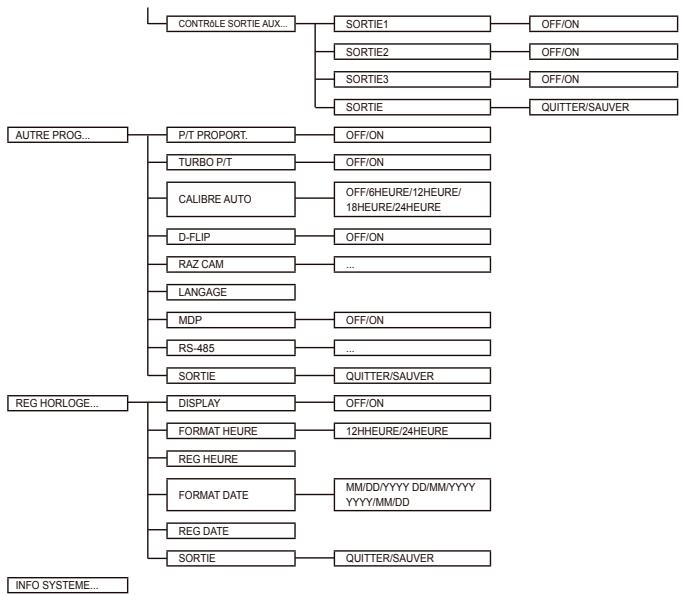

SORTIE Aux

Cette option définit si le mouvement SORT ALARME doit être continu ou s'il ne doit devenir actif que si ALARME est en fonction. Si cette option est régisée sur OFF, le mouvement SORT ALARME opéRATION qu'idément lorsque ALARME est en fonction. (Actif "Bas"), et si elle est régisée sur ON, la SORT ALARME opéRATION toutes indépendamment de l'ALARME.

P/T PROPORT.

Cette fonction définit la vitesse PAN/TILT selon l'amplification de ZOOM pendant le fonctionnement manuel de PAN/TILT. Si vous reglez P/T PROPORT. sur ON, la vitesse PAN/TILT augmentera en mode ZOOM GRAND ANGLE et diminuera en mode ZOOM TELEOBJECTIF même pendant l'execution manuelle de la même operation.

Cette fonction double la vitesse du mouvement PNA/TILT lors de l'exéciption manuelle de PAN/TILT. La vitesse peut atteindre 180°/sec (PAN).

Calibre AUTO

Cette fonction active ou désactive Calibre Auto. La SCC-C6435(P)/6433(P) dispose de la fonction Calibre Auto pour améliorer la précision du moteur OBJECTIF et PAN/TILT. Vous pouvez désirer l'un des réglages suivants : OFF/6H/12H/18H/24H. Si l'utilisateur ne saisi aucune données dans les temps qu'il a défini, A. C. s'affiche sur l'écran lors de l'initialisation de OBJECTIF et PAN/TILT.

D-flip

Si D-FLIP est off, le mouvement TILT s'étend de à. Si D-FLIP est on, le mouvement TILT va de à. Si D-FLIP is est on, les images miroir apparaissent verticalement et horizontally dans la zone au delà de TILT.

RAZ CAM annule les réglages effectués précédemment et rétablit les réglages d'usine par défaut. Le message [RAZ CAMERA?] s'affiche lorsqu vous sélectionnez RAZ CAM.

Sélectionnez [ANNULER] pour revenir à l'affichage du menu de configuration ou sélectionnez OK pour rétablir les réglages d'usine par défaut.

Note

Soyez vigilant en exécutant une opération RAZ CAM car elle effacera toutes les valeurs de configuration.

Cette fonction permet de sélectionner une langue pour la configuration du MENU. Vous pourrez changer la langue d'affichage à l'écran à l'aide des touches de réglage Gauche/Droite.

Note

Les langues disponibles dans la sélection peuvent varier en fonction du marché.

Cette fonction sélectionne ou annule le mot de passe du MENU de configuration. Appuyez sur la touche ENTREE à l'état MDP ON et l'écran suivant pour la configuration du mot de passe s'affiche.

Appuyez sur les touches Haut/Bas/Gauche/Droite pour placer le curseur sur un numéro et appuyez sur la touche ENTREE pour configurer le mot de passe. Une fois que vous avez saisi le mot de passe à 4 caractères, saisissez de nouveau le mot de passe dans la 2ème ligne de l'écran de mot de passe à 4 caractères (sécurité). Si la saisie est correcte, le curseur se place sur RET. Appuyez sur la touche ENTREE alors que le curseur se trouve sur RET et le mot de passe pourrait sera enregistrée. Ensuite l'écran passée automatiquement à AUTRE PROG. Le mot de passe par défaut est "0123".

RS-485

Le menu [PRIORITE] sert à définir la priorité du matériel ou du logiciel. Si vous sélectionnnez [HW], le fonctionnement sera déterminé par la valeur d'adaptateur de fixation de la caméra. Si vous sélectionnnez [SW], vous pourrez définir manuellement [PROTOCOLE], [VITESSE], [ADRESSE] pour la RS-485.

Réglement horloge

DISPLAY: Réglez sur [ON] pour afficher l'horloge à l'écran. - FORMAT HEURE: Supporte 2 types de formats: 24 heures et 12 heures (AM/PM). REG HEURE: Réglez l'heure. - FORMAT DATE: Supporte 3 types de formats: YYYY/MM/DD, DD/MM/YYYY, et MM/DD/YYYY. ■ REG DATE: Réglez la date.

Information système

Ce menu vous permet de vérifier la version N&B, le protocole de communication, la vitesse (bauds) et l'adresse de la caméra.

• Nous nous réservons le droit de modifier ALARME, MOTEUR, CAMERA et VER. EEPROM sans préavis.

Raccourcis

Le contrôleur SSC-1000 ou SSC-2000 supporte les raccourcis suivants.

Fonction	Touche
PROG CAMERA...
JOUR/NUIT JOUR	[PRESET] + [1] + [2] + [8] + [Entrée]
JOUR/NUIT NUIT	[PRESET] + [1] + [2] + [9] + [Entrée]
JOUR/NUIT AUTO	[PRESET] + [1] + [3] + [0] + [Entrée]
PROG VIDEO...
IRIS WDR	[PRESET] + [1] + [3] + [1] + [Entrée]
IRIS ALC	[PRESET] + [1] + [3] + [2] + [Entrée]
FOCUS MODE UNAF	[PRESET] + [1] + [3] + [5] + [Entrée]
FOCUS MODE MF	[PRESET] + [1] + [3] + [4] + [Entrée]
FOCUS MODE AF	[PRESET] + [1] + [3] + [3] + [Entrée]
PROG ALARME...
CONTROLE SORTIE AUX...
SORTIE1 ON	[PRESET] + [1] + [3] + [6] + [Entrée]
SORTIE1 OFF	[PRESET] + [1] + [3] + [7] + [Entrée]
SORTIE2 ON	[PRESET] + [1] + [3] + [8] + [Entrée]
SORTIE2 OFF	[PRESET] + [1] + [3] + [9] + [Entrée]
SORTIE3 ON	[PRESET] + [1] + [4] + [0] + [Entrée]
SORTIE3 OFF	[PRESET] + [1] + [4] + [1] + [Entrée]
AUTRE PROG...
P/T PROPORT. ON	[PRESET] + [1] + [4] + [2] + [Entrée]
P/T PROPORT. OFF	[PRESET] + [1] + [4] + [3] + [Entrée]
TURBO P/T ON	[PRESET] + [1] + [4] + [4] + [Entrée]
TURBO P/T OFF	[PRESET] + [1] + [4] + [5] + [Entrée]
D-FLIP ON	[PRESET] + [1] + [4] + [6] + [Entrée]
D-FLIP OFF	[PRESET] + [1] + [4] + [7] + [Entrée]
RET AUTO *1)	[PRESET] + [1] + [4] + [8] + [Entrée]
Calibre AUTO	[PRESET] + [1] + [4] + [9] + [Entrée]
RAZ CAM	[PRESET] + [1] + [5] + [0] + [Entrée]

D'autres touches que CALIBRE AUTO et RET AUTO seront appliquées, lors de l'exécution, au processus de configuration du MENU.

*1) L'utilisation de RET AUTO sera disponible uniquement lorsque la fonction équivalente de LECTURE AUTO, un sous-menu de PROG AUTO, aura été intégrée.

SCC-C6435

Spécifications du produit

Eléments	Détails
Type de produit	CAMERA SmartDome WDR à corps unique et objectif
Puisance absorbée	SCC-C6433/C6435 : CA 24V ± 10% (60Hz ± 0,3Hz)SCC-C6433P/C6435P : CA 24V ± 10% (50Hz ± 0,3Hz)
Puisance consommée	SCC-C6433(P) : 19WSCC-C6435(P) : 20W
Type de diffusion	SCC-C6433(5) : SYSTEME COULEUR STANDARD NTSCSCC-C6433(5)P : SYSTEME COULEUR STANDARD PAL
Apparéil pour les images	SCC-C6433/C6433P : Capteur CCD Super HAD IT 1/4 poSCC-C6435/C6435P : Capteur CCD ExView HAD PS 1/4 po
Pixels effectifs	SCC-C6433/C6435 : 768(H) × 494(V)SCC-C6433P/C6435P : 752(H) x 582(V)
Fréquence de lignes de synthèse	SCC-C6433/C6435Horizontal : 15, 734 Hz(INT) / 15, 750 Hz(L/L)Vertical : 59,94 Hz(INT) / 60 Hz(L/L)SCC-C6433P/C6435PHorizontal : 15, 625 Hz(INT) / 15, 625 Hz(L/L)Vertical : 50 Hz(INT) / 50 Hz(L/L)
Mode de synchronisation	INTERNE/VERROULLAGE DE LIGNE
Résolution	Horizontal : 540(couleur) / 570(N&B)Vertical : 350 LIGNES TV
Rapport S/B	Env. 50dB
Elément	Détails
	Conditions		SCC-C6433(P)		SCC-C6435(P)
	Eclairage	Réglage	Couleur	N&B	Couleur	N&B
	50IRE	Off	2.0	0.20	1.2	0.12
	30IRE	Off	1.2	0.12	0.7	0.07
	15IRE	Off	0.6	0.06	0.3	0.03
	50IRE	x256	0.008	0.0008	0.005	0.0005
	30IRE	x256	0.005	0.0005	0.003	0.0003
	15IRE	x256	0.002	0.0002	0.001	0.0001
WDR	SCC-C6433/C6433P : S/O
	SCC-C6435 : x128
	SCC-C6435P : x160
Sortie de signal	SORTIE VIDEO COMPOSITE : 1,0 Vp-p 75 ohms/BNC
Objectif	Corps unique ; objectif 32xLongueur fiscale : 3,55 à 113 mmOuverture : F1.69(grand angle), F4.17(téléobjectif)- MOD (Minimum Object Distance, distance minimum de l'objet) : 2,5m
Fonction PAN	Plage PAN : 360° Sans finVitesse Pan Prédéfinie : 400°/sec, maximum-Vitesse Pan Manuelle : 0,1° ~ 180°/sec (64Pas)
Fonction TILT	Plage TILT : 0° ~ 180°Vitesse Tilt Prédéfinie : 200°/sec, maximum-Vitesse Tilt Manuelle : 0,1° ~ 90°/sec (64Pas)
COMMANDE A DISTANCE	- Téléobjectif/Grand angleWide(ZOOM), Proche/Loin(FOCUS),Ourvir/Fermer Iris, Pan/Tilt, MENURS-485 DEMI/PLEIN Duplex, RS-422
ALARME	Entrées Alarme : 8 ENTREESSorties Alarme : 3 SORTIES (Collecteur ouvert 1 relais)
Eléments	Détails
Température de service	-10°C ~ +50°C
Hygrométrie de service	~90%
DIMENSIONS	DOME : 147.65(ø),Encombrement : 177(ø) x 194.3(H)
Poids	NET : 2,544gBRUT : 3,545g
Nécessaires aux composants principaux	- Bague collectrice : Tournée 10 000 000 fois

Comment éliminer ce produit

(déchets d'équipements électriques et électroniques)

(Applicable dans les pays de l'Union Européenne et aux autres pays européens disposant de systèmes de collecte sélective)

Ce symbole sur le produit ou sa documentation indique qu’il ne doit pas être éliminé en fin de vie avec les autres déchets ménagers. L’élimination incorrecte des déchets pouvant porter préjudice à l’environnement ou à la santé humaine, veillez à le séparer des autres types de déchets et le recycler de façon responsable. Vous favoriserez ainsi la réutilisation durable des ressources matérielles.

Les particuliers sont invités à contacter le distributeur leur ayant vendu le produit ou à se renseigner auprès de leur mairie pour savoir où et comment ils peuvent se débarrasser de ce produit afin qu'il soit recyclé en respectant l'environnement.

Les entreprises sont invitées à contacter leurs fournisseurs et à consulter les conditions de leur contrat de vente. Ce produit ne doit pas être éliminé avec les autres déchets commerciaux.

SAMSUNG

SCC-C6433(P) neadmite la fonction WDR.
