SHR-2160/2162/2080/2082 Manuel de l’utilisateur

A lire avant utilisation

Chapitre 1 Généralités

3. Nom des composants & Fonctions

Chapitre 2 Installation

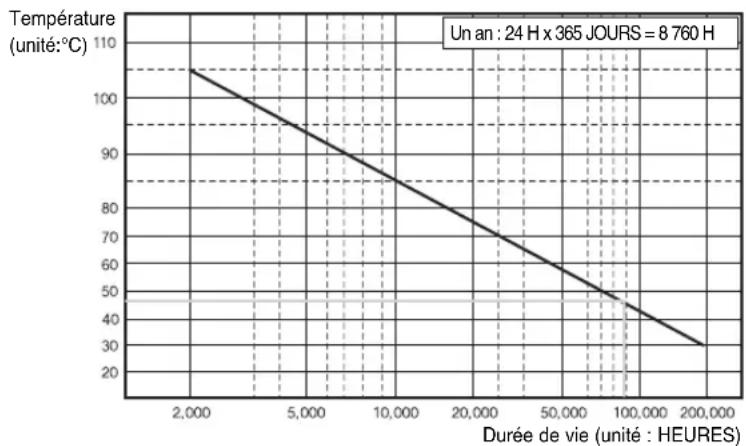

1. Environnement d’installation

2. Vérification du produit et des accessoires

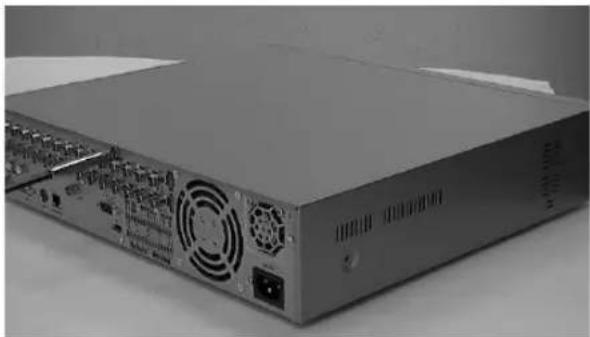

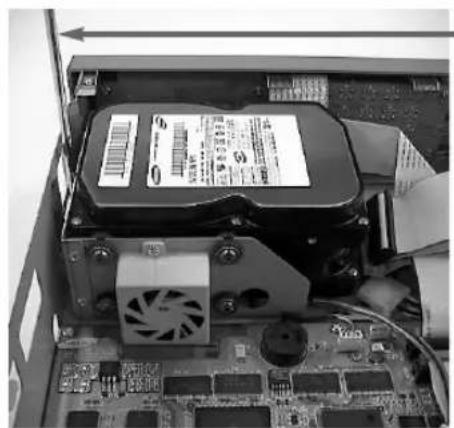

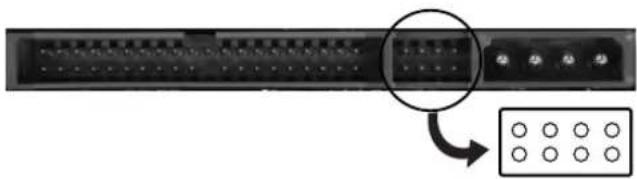

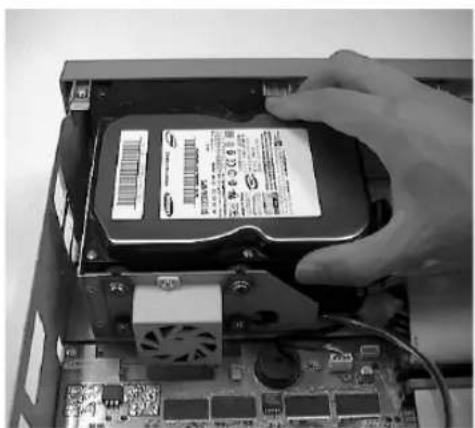

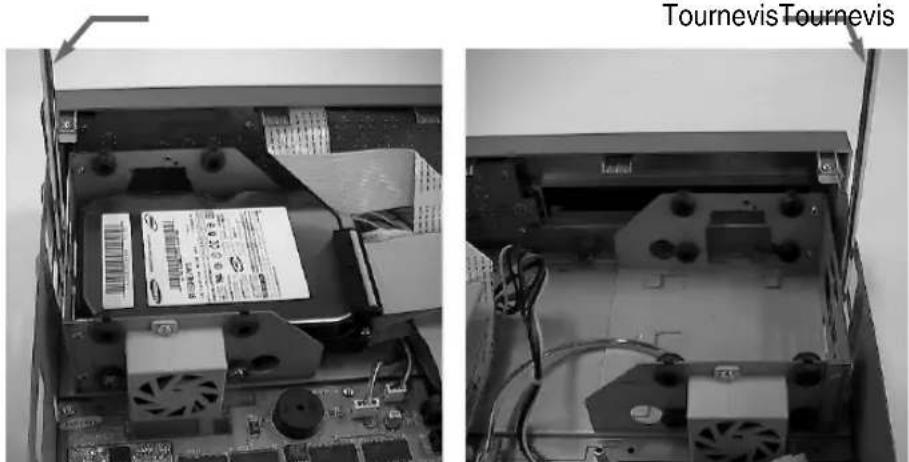

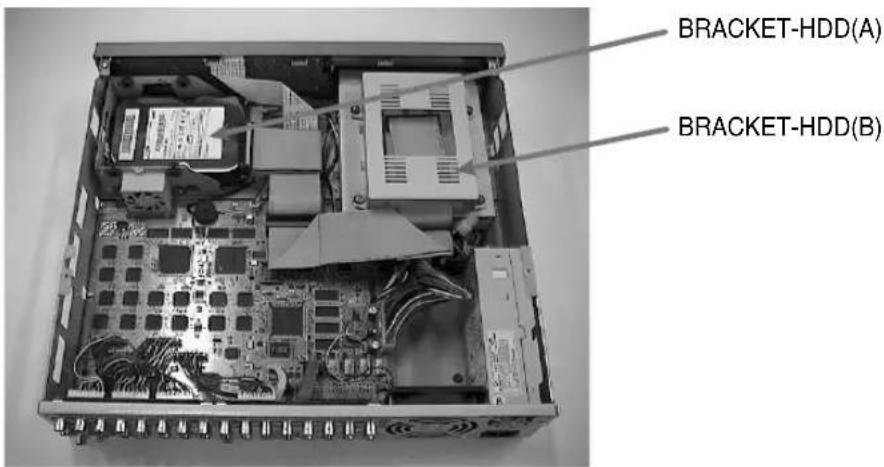

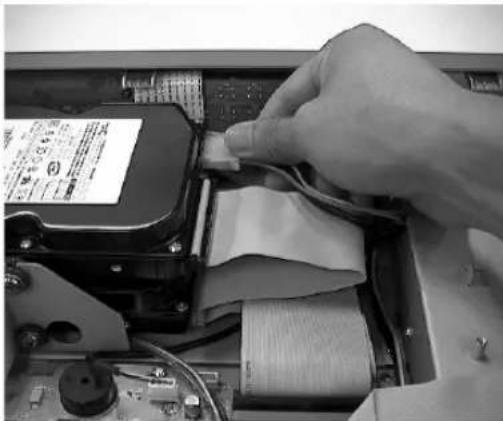

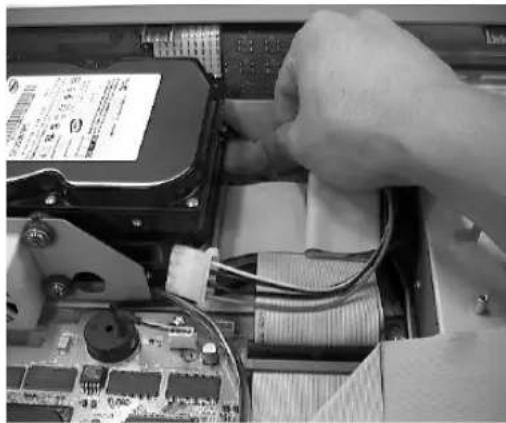

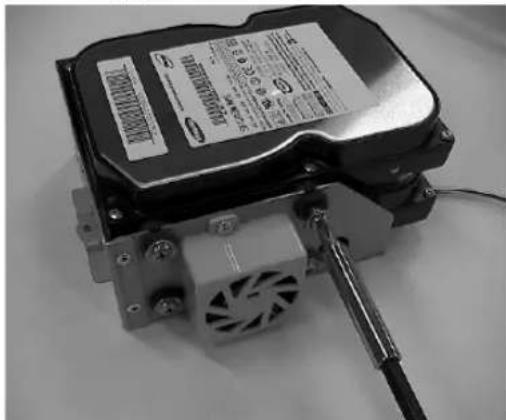

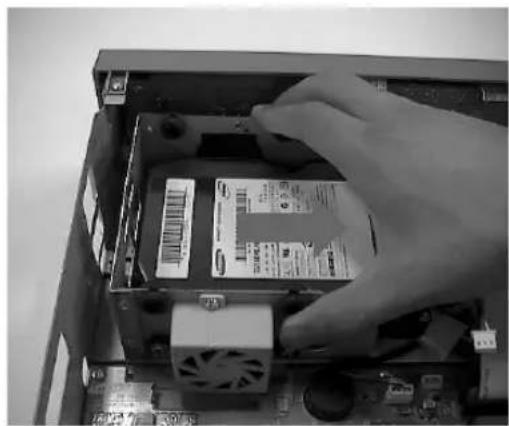

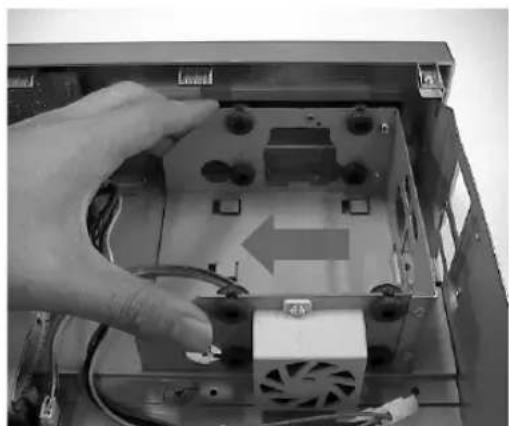

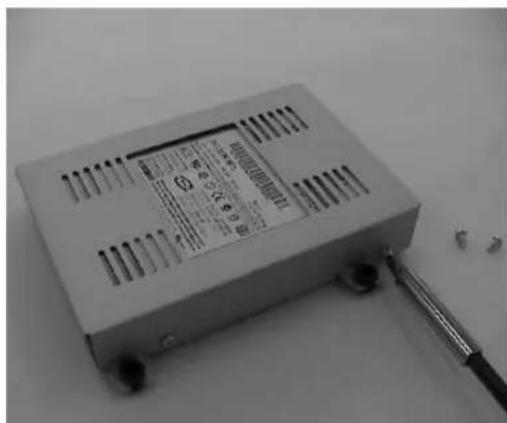

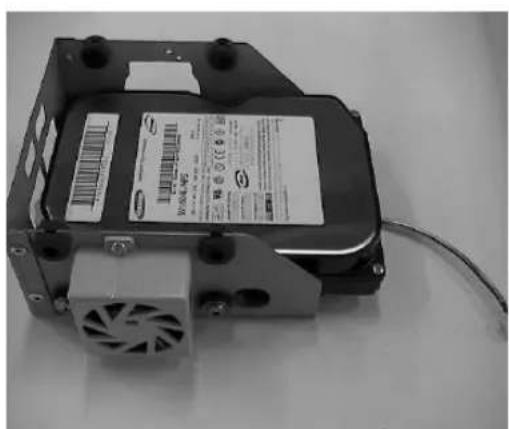

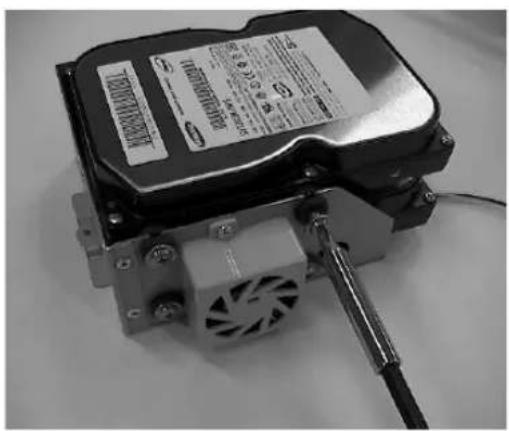

3. Ajout HDD Chapitre 3 Connexion à d’autres

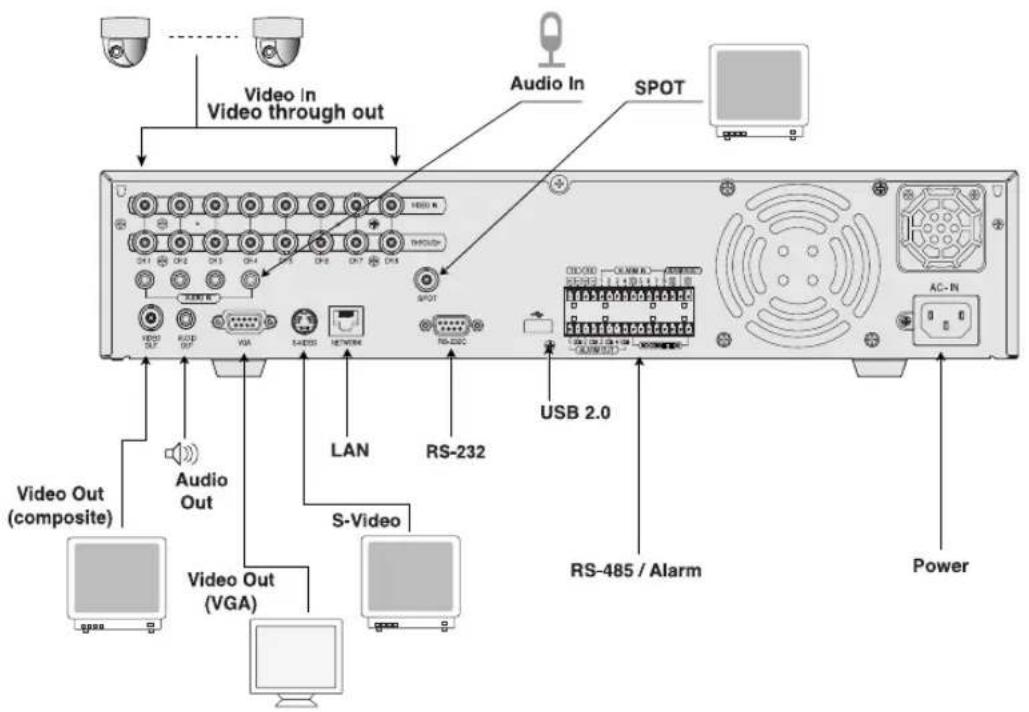

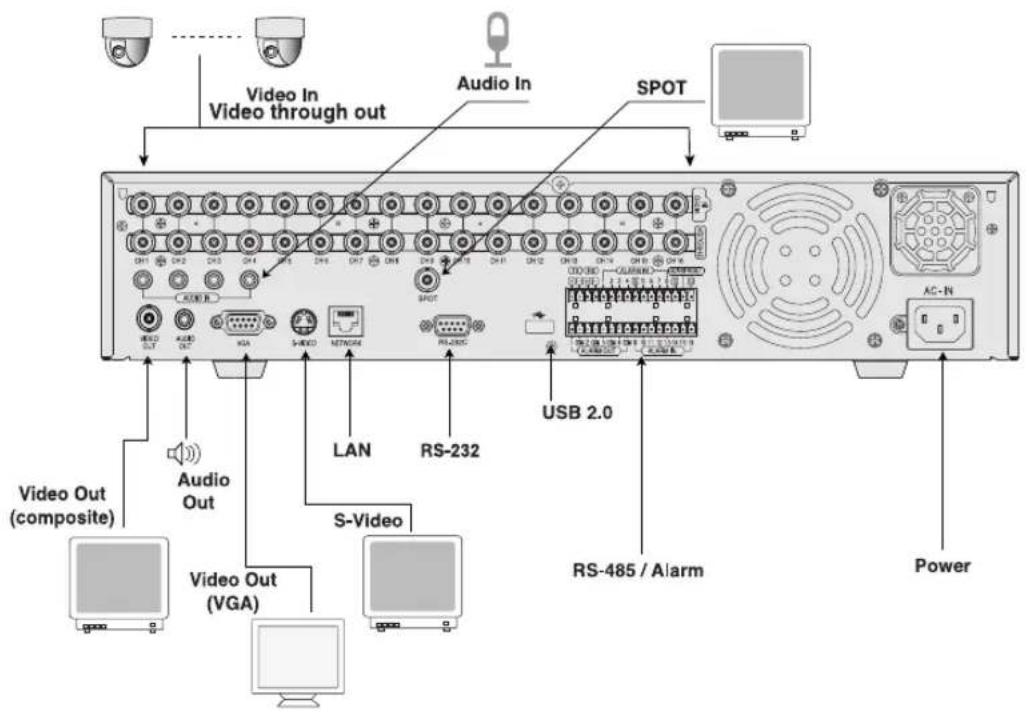

1. Connexion vidéo, audio et écran

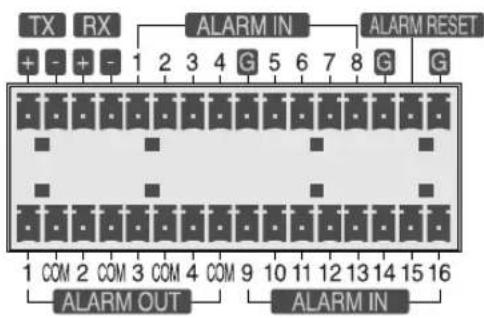

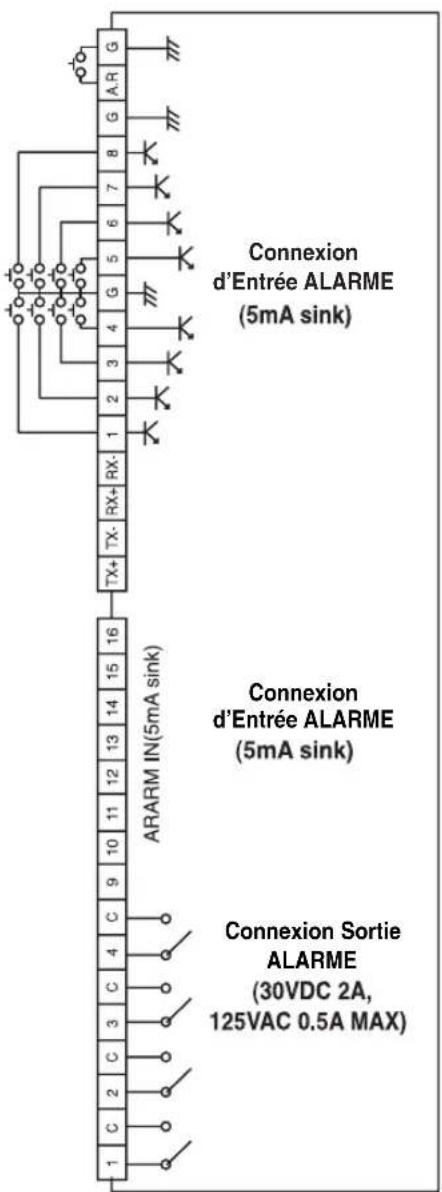

4. Connecter l’entrée/la sortie alarme

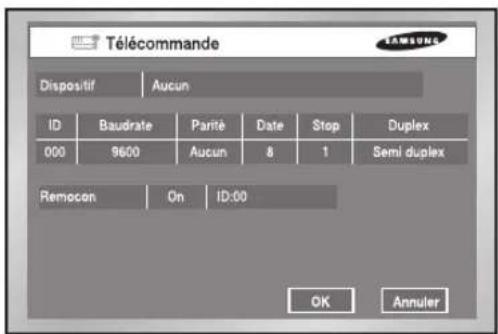

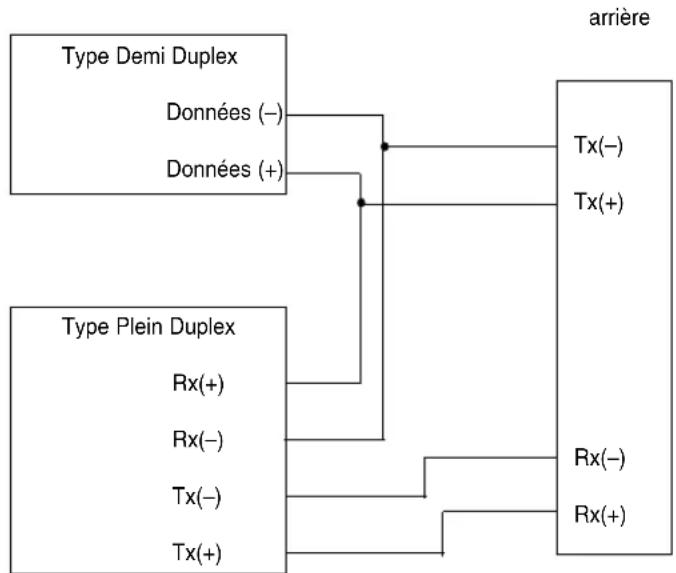

5. Connexion de dispositif RS-485

Chapitre 4 En direct

1. Démarrage du système

2. Mode d’écran en direct

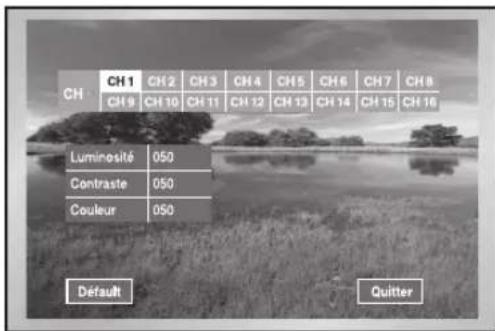

3. Sélection du canal en direct & Configuration

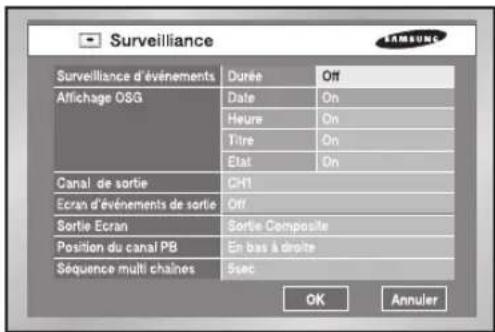

5. Surveillance des évènements

6. Surveillance de la sortie SPOT Contents

Chapitre 5 Configuration du menu

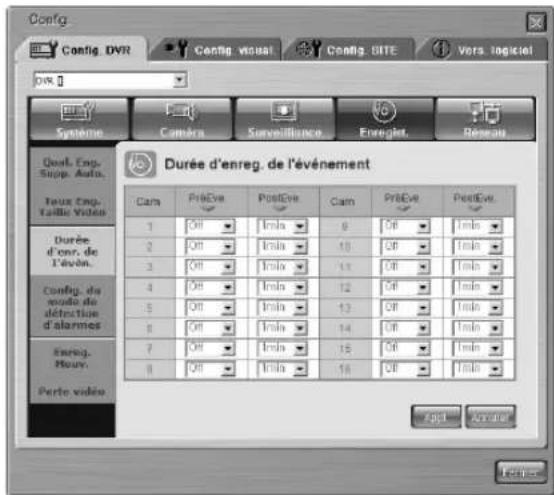

4. Mode Enregistrement par événement

5. Mode enregistrement d’événements

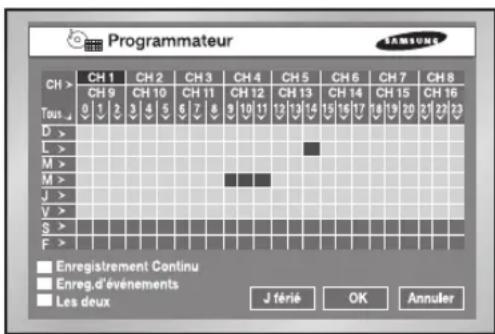

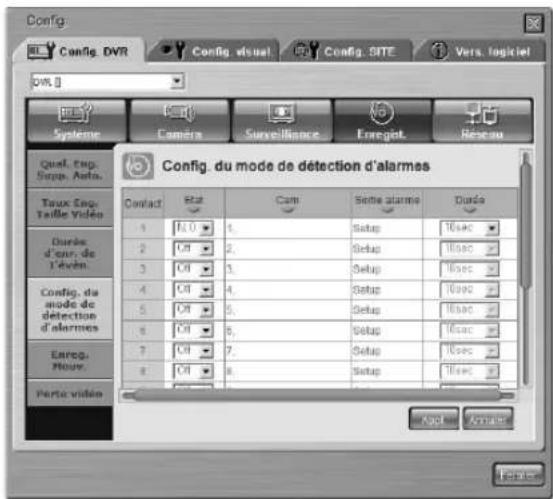

6. Programmation d’enregistrement

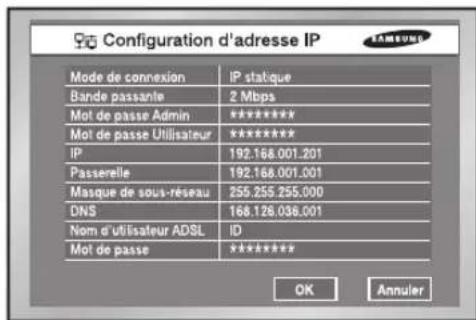

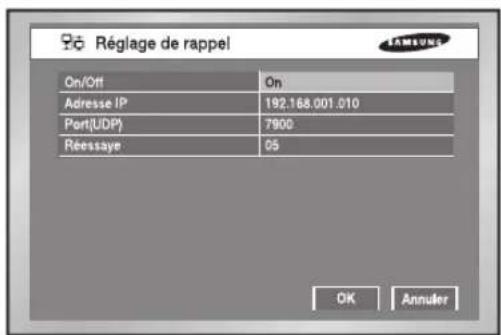

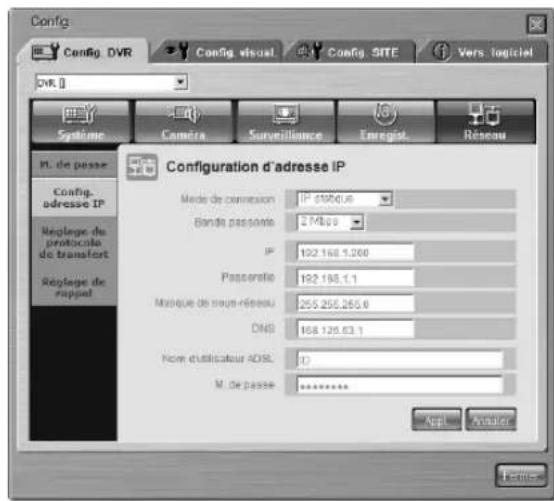

9. Réglage du réseau

Chapitre 6 Contrôle de caméra PTZ

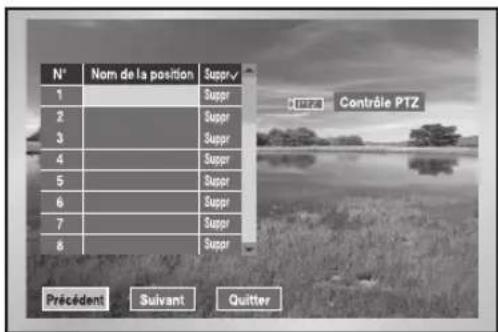

1. Mode Contrôle de caméra PTZ

2. Mouvements de base de PAN/TILT/ZOOM

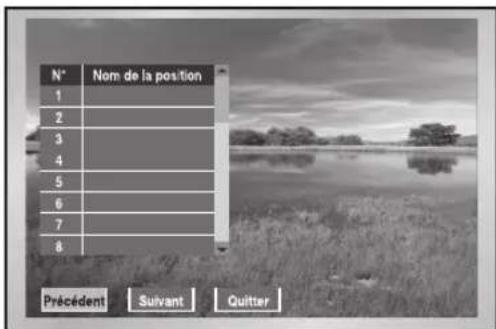

5. Visualisation PRESET

6. Autres visualisations

Chapitre 7 Enregistrement

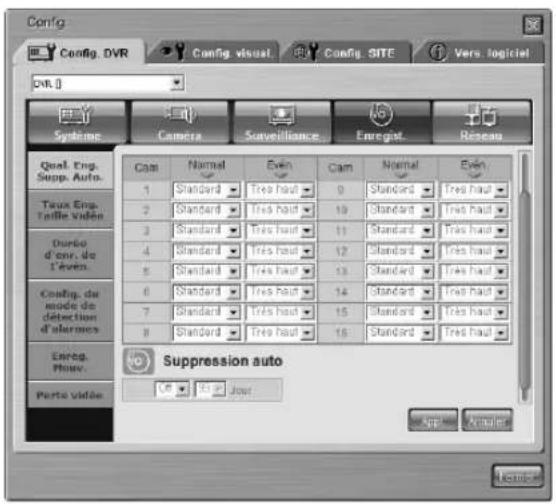

1. Enreg. (Enregistrement normal)

2. Enregistrement planifié

3. Enregistrement par évènement

Chapitre 8 Recherche & Lecture

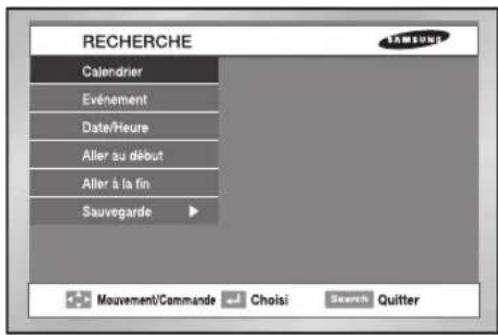

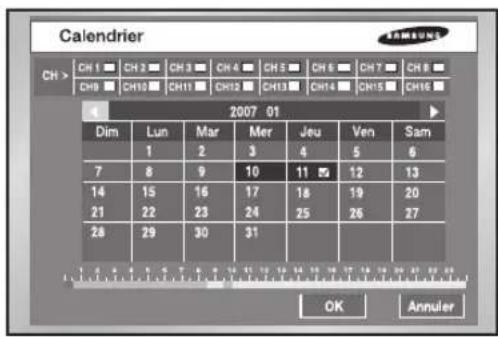

1. Recherche par calendrier

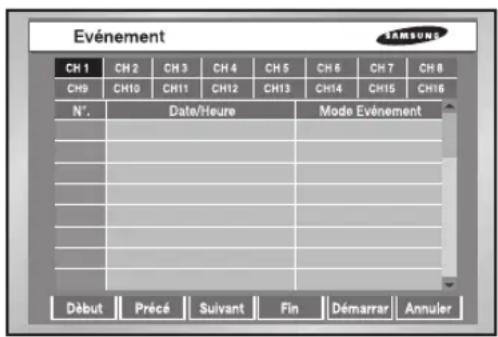

2. Recherche d’événement

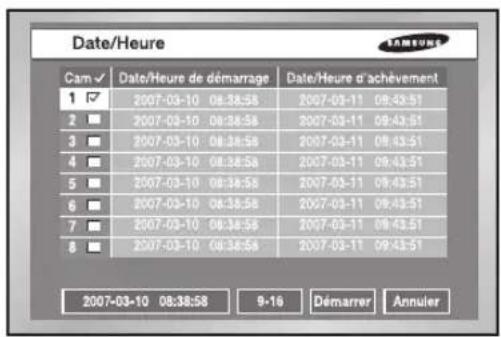

3. Recherche par date/heure

4. Recherche Aller au début

5. Recherche Aller à la fin

Chapitre 9 Smart Viewer

3. Spécifications de l’ordinateur (Recommandation)

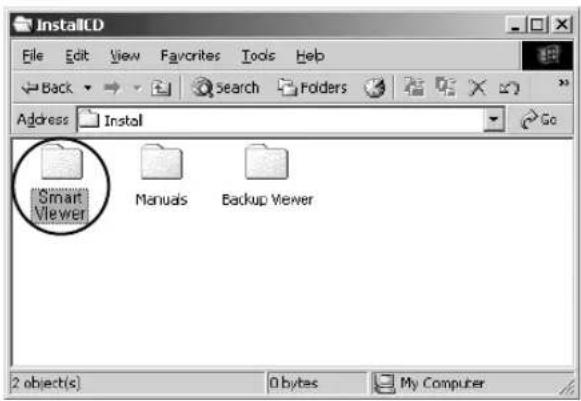

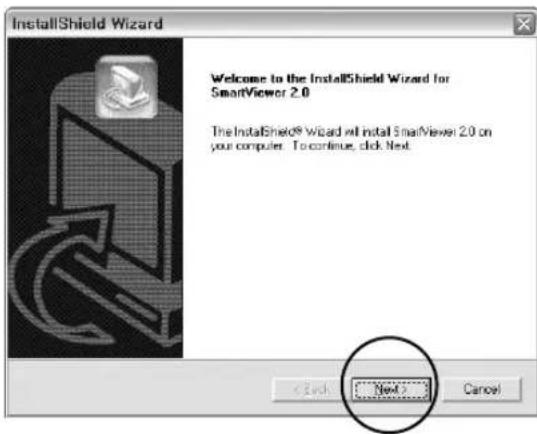

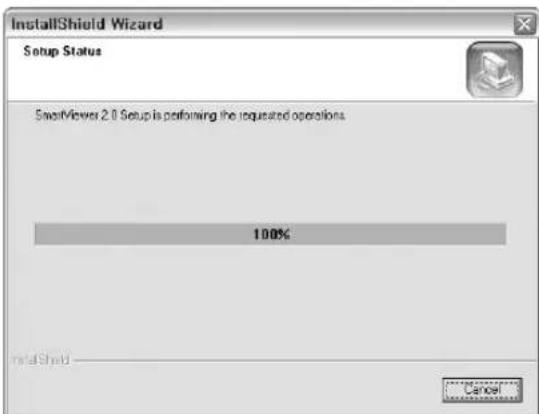

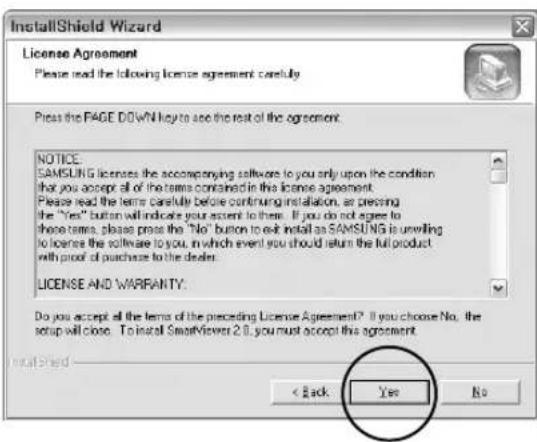

4. Installation du Smart Viewer

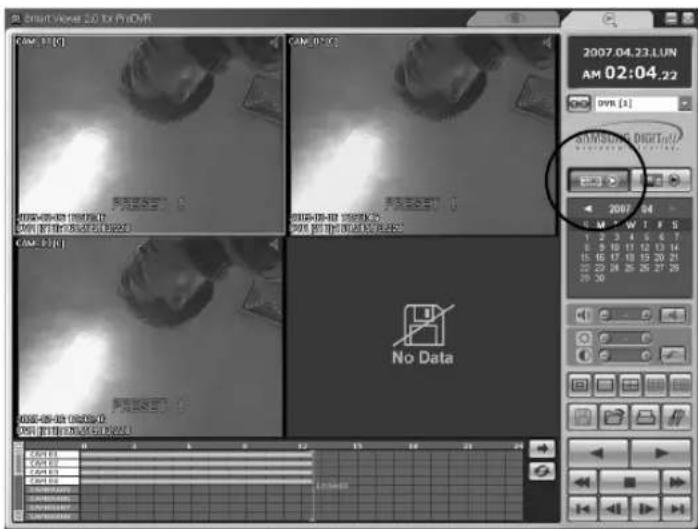

5. Exécution du programme Smart Viewer

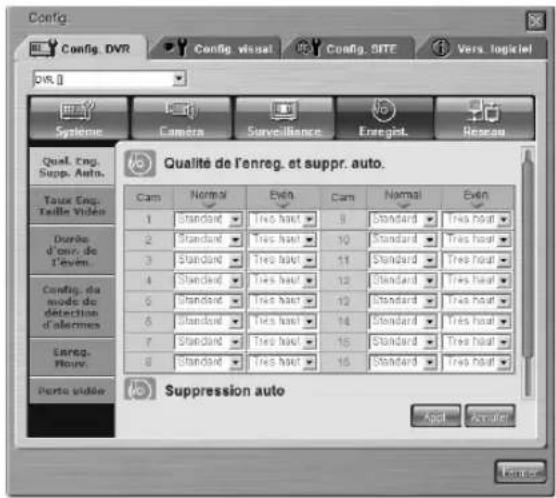

7. Mode de configuration

9. Mode de recherche

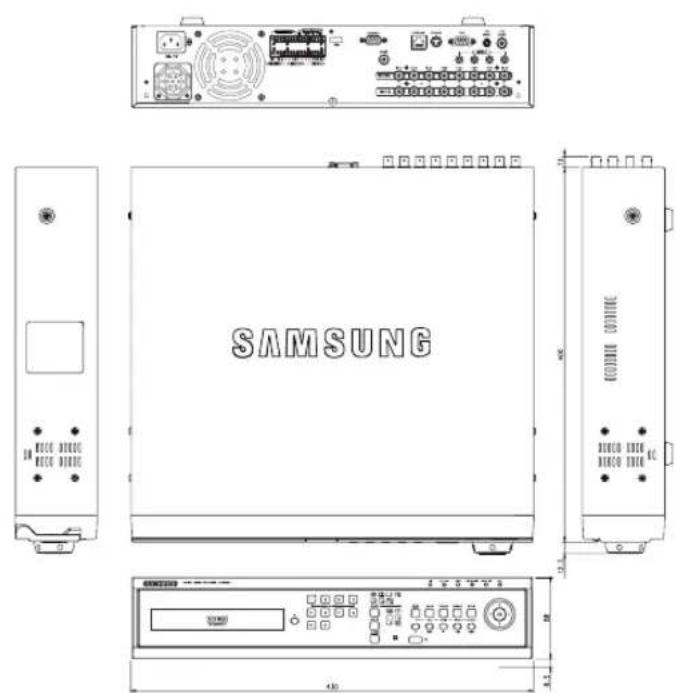

1. Spécifications du produit

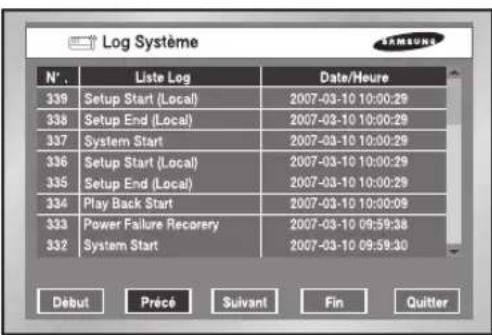

3. Paramètres usine par défaut

4. SHR-2160/2162/2080/2082 Smart Viewer

Caractéristiques de trames pour la lecture

5. Guide de dépannage (Q&R)

6. Open source license report on the product

Lisez attentivement les règles d’utilisation de ce produit afin de vous prémunir des

risques et des dommages potentiels.

■ Evitez d’utiliser des multiprises directes

● Cela pourrais entraîner une alimentation anormale et des risques de feu

■ Ne posers pas de vase, pot de fleurs, tasses, cosmétiques,

médicaments, ou autres récipients contenant de l’eau.

● Cela pourrait entraîner des risques de feu.

■ Ne pliez pas le cordon d’alimentation et ne poser aucun materiel

● Cela pourrait entraîner des risques de feu.

■ Ne touchez pas la prise d’alimentation avec des mains mouillées.

● Cela peu causer des risques d’électrocution.

■ Le cordon d’alimentation doit etre fermement branché dans la prise.

● Un branchement défectueux peut entraîner des risque de feu.

■ Gardez l’appareil à l’abri de la l’humidité de la poussière et de

● Cela peut entraîner des risqué d’électrocution.

■ Ne mettez pas de métal (pièces, barrettes, etc.) ou matériaux

inflammables (papier, magasines, etc.) à proximité des trous de

● Cela peut entraîner des risques de feu.

■ Maintenir une temperature ambiante entre 0°C et 40°C et à l’écart de

● Cela pourrait provoquer des pannes.

■ Assurez-vous que l’appareil est suffisamment aéré.

● Cela pourrait entraîner des disfonctionnement dues aux températures

■ Protegez l’appareil des sources directes de lumière ou des risques

de chocs avec d’autres appareils

● Cela pourrait entraîner des risques de feu.

■ Ne pas démonter, réparer ou modifier l’appareil.

● Cela peut entraîner des risques de feu, d’électrocution ou autres désagréments

due à un fonctionnement anormal.

■ Ne tirez pas sur le cordon d’alimentation

● Cela peut endommager le cordon, et éventuellement

présenter des risques de feu ou d’électrocution.

■ Toucher la prise en cas de tonnerre ou de foudre

● cela pourrait entrainer des risques de feu.

■ Conservez les batteries hors de porté des enfants après utilisation,

ses derniers pourraient par mégarde les avaler.

● If your children swallow it, please see the doctor immediately.

■ Installez l’appareil à un endroit sur, attachez le au mur ou bien

suffisamment sellé pour prévenir des risques de chutes.

● Cela pourrait blesser des personnes.

Si vous ne remplacez pas correctement la batterie du modèle SHR-2160/2162/2080/2082, vous risquez de provoquer

une explosion c'est pourquoi vous devez utiliser la même batterie que celle utilisée précédemment sur ce même modèle.

Ci-dessous figurent les caractéristiques techniques de la batterie que vous utilisez

- Tension normale : 3V

- Capacité normale : 220mAh

- Courant continu standard : 0,2mA

- Température de fonctionnement : -30°C à +60°C

Eteindre l'appareil alors qu'il fonctionne ou dans des situations où cette opération n’est pas autorisée risque d'endommager le lecteur de

disque dur ainsi que l'appareil lui-même. En outre, cela peut causer un dysfonctionnement du disque dur lors de l’utilisation du produit.

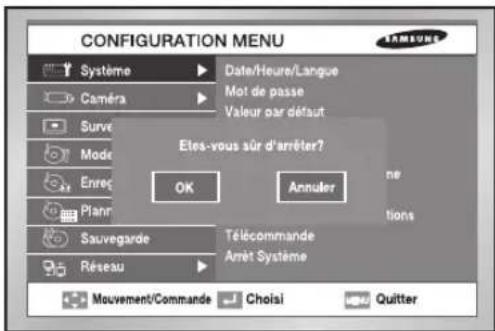

Pour éteindre votre appareil en toute sécurité, veuillez respecter les indications du chapitre correspondant dans le menu.

Pour éviter qu'une coupure d'alimentation inattendue n'endommage votre appareil, il est recommandé d'installer un onduleur UPS qui

assure un fonctionnement en toute sécurité

(pour plus d'informations sur l’onduleur UPS, adressez-vous à votre distributeur UPS).

[Température de fonctionnement]

Pour éviter tout endommagement, la température de fonctionnement de cet appareil doit être comprise entre 0º C et 45º C. Il est

possible que l'appareil ne fonctionne pas correctement si vous vous en servez à nouveau après une longue période d'inutilisation alors

que la température est inférieure à celle recommandée. Si vous vous servez à nouveau de l'appareil après une longue période

d'inutilisation et à basse température, placez-le quelques instants à température ambiante avant de l'utiliser.

Concernant les lecteurs de disque dur intégrés, la température recommandée doit être comprise entre 5º C et 55º C c'est pourquoi ces

appareils risquent de ne pas fonctionner si la température ambiante est inférieure à celle recommandée.

Ce manuel de l’utilisateur contient les renseignements concernant l’utilisation du pro duit SHR-2160/2162/2080/2082.

Vous y trouverez toutes les informations nécessaires pour utiliser le SHR-2160/2162/2080/2082, telles que

l’introduction, le nom des composants, les fonctions, la con nexion à d’autres équipements et la configuration du menu.

- Le droit d’auteur sur ce manuel de l’utilisateur est la propriété de SEC.

- Ce manuel de l’utilisateur ne peut être reproduit sans autorisation préalable et écrite de SEC.

- Nous ne prenons aucune responsabilité pour tout dégât causé par une utilization non conforme aux

instructions décrites dans le manuel de l’utilisateur.

- En cas de nécessité d’ouvrir le système pour une réparation, veuillez contacter un technicien chez votre

- Vous pouvez télécharger le code de source ouverte depuis le site suivant :

(http://www.samsung.com, partie CCTV)

- Avant d’installer un périphérique externe tel qu’une mémoire ou un disque dur externe, veuillez vérifier

qu’il est compatible avec l’enregistreur vidéo numérique (DVR) Samsung. Votre revendeur peut vous

fournir la liste des appareils compatibles avec l’enregistreur vidéo numérique (DVR) Samsung.

- Veillez à éviter toute projection sur l’appareil et ne placez jamais de récipients contenant un liquide (ex. :

- La prise d’alimentation fait office de système de déconnexion ; elle doit donc rester disponible en

A lire avant utilisation

Standards homologués

Note : Cet équipement a été examiné pour être conforme aux normes des dispositifs numériques de

classe A, conformément à la partie 15 des règles de FCC. Ces limites sont conçues pour assurer

une protection raisonnable contre l'interférence nocive quand l'équipement est utilisé dans un

environnement commercial. Cet équipement au cours des utilisations, et peut rayonner de

l’énergie sous forme de fréquences radio et, si non installé et utilisé en conformité avec le

manuel d'instruction, peut causer des interférences aux communications par radio. L'utilisation

de cet équipement dans un secteur résidentiel est susceptible de causer des interférence, dans ce

cas l'utilisateur devra corriger l'interférence à ses propres frais. SHR-2160/2162/2080/2082-FRA-1 4/26/07 7:41 PM Page viChapitre 1

L’enregistreur vidéo numérique (DVR) temps réel compresse les données d’entrée caméra de

quatre canaux dans un fichier vidéo MPEG4 et les données d’entrée son dans un fichier audio

ADPCM respectivement, afin d’enregistrer les données sur un disque dur ou d’ouvrir

simultanément les fichiers enregistrés sur le disque dur.

De plus, il transmet les fichiers vidéo / audio via un réseau temps réel afin que vous pussiez

surveiller ces fichiers à partir votre PC.

SHR-2160/2162/2080/2082 MANUEL DE L’UTILISATEUR SHR-2160/2162/2080/2082-FRA-1 4/25/07 10:29 AM Page 1-12

1-2 ■ Connecteurs d’entrée composite à 16 / 8 canaux■ Source vidéo compatible NTSC / PAL ( NTSC : SHR-2162, SHR-2160, SHR-2082, SHR-2080,

SHR-2162N, SHR-2160N, SHR-2082N, SHR-2080N PAL: SHR-2162P, SHR-2160P, SHR-2082P, SHR-2080P )

■ Possibilité d’enregistrer l’image vidéo de taille CIF (NTSC-352 x 240/PAL-352 x 288) à la

vitesse de 120 ips(NTSC) / 100ips(PAL) (image par seconde) ■ Boucle de 16 / 8 canaux par connecteurs vidéo■ Mode refrappe du disque dur Hard Disk Overwrite Mode ■ Sauvegarde de disque dur de grande capacité à l’aide du câble USB2.0■ Fonction de sauvegarde à la mémoire USB2.0 et graveur externe du CD/DVD (SHR-2162 / 2082 supporte l’interne CD-RW.)

■ Possibilité d’enregistrer, lire et transmettre simultanément les fichiers audio / video vers

Windows Network Viewer (Smart Viewer) ■ Enregistrement du canal vidéo 16 / 8, fonction Enregistrement / Lecture■ Divers modes de recherche (Heure/Date, Evènement, Caméra)■ Divers modes d’enregistrement (Durée, Evènement, Programmation)■ Connexion de disques durs externes (USB2.0)■ Interface d’alarme (16 / 8 entrées, 4 sorties, 1 reset)■ Surveillance à distance par Windows Network Viewer (Smart Viewer) Français

SHR-2160/2162/2080/2082-FRA-1 4/25/07 10:29 AM Page 1-2Français

SHR-2160/2162/2080/2082 MANUEL DE L’UTILISATEUR

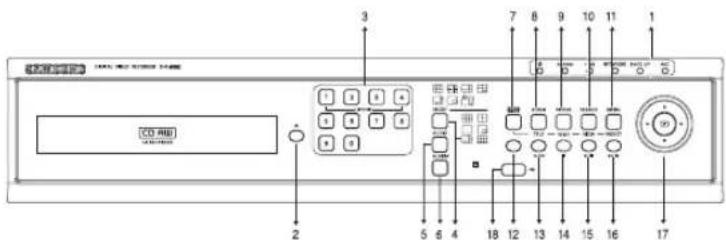

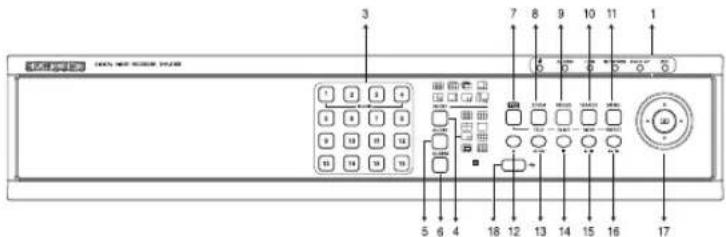

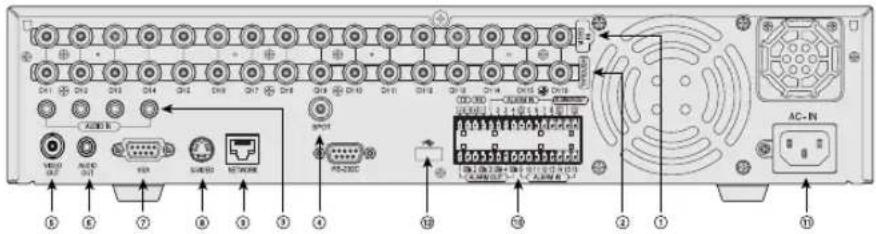

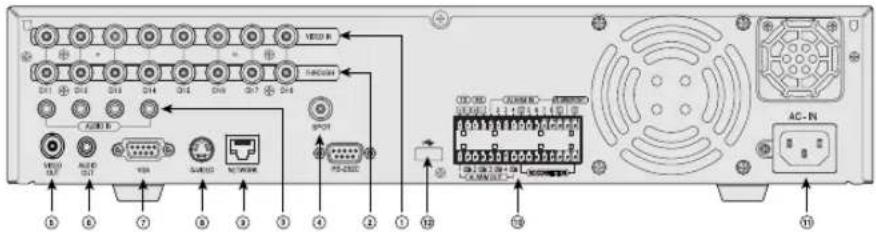

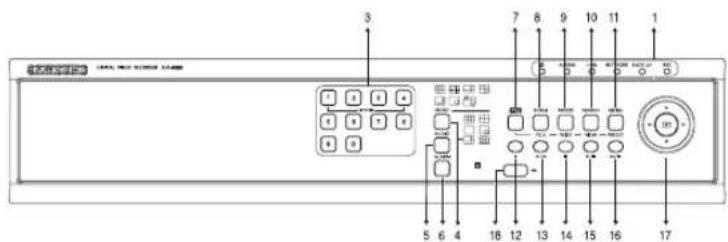

Nom des composants & Fonctions

DEL de l'alimentation

Indique l'accès normal au disque dur. Lors de l'accès au

disque dur, la DEL clignote.

Indique si l'appareil est sous tension ou non.

Indique les conditions de connexion et de transmission de données.

DEL de la sauvegarde

Indique le mode BackUp (Sauvegarde).

S'allume lorsqu'un événement se produit.

DEL de l'enregistrement

Indique que l'enregistrement est en cours.

Bouton Eject (Ejection)

Permet d’ouvrir le tiroir-disque du CD-RW.

(pour SHR-2162 uniquement)

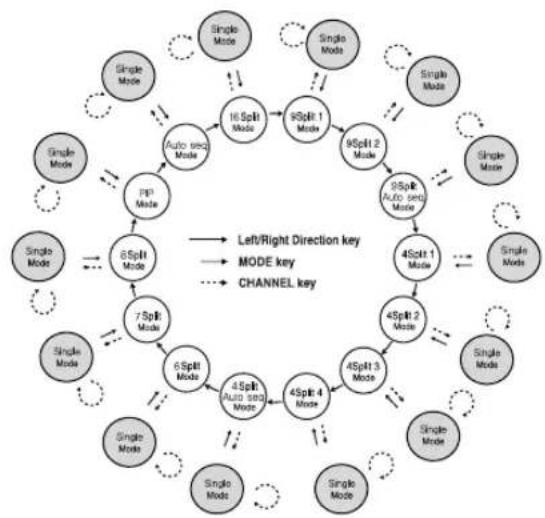

Permet d'afficher l'écran partagé en 16 parties. Permet de diviser l’écran en 9 parties (vous pouvez sélectionnerles modes Secondaires 1 et 2 et le mode Auto sequence(Séquence automatique) à l’aide des boutons directionnels). Permet d'afficher l'écran partagé en 6 parties.

Permet d'afficher l'écran partagé en 7 parties.

Permet d'afficher l'écran partagé en 8 parties. Permet d'afficher l'écran PIP(Incrustation d’image). Boutons des

Permet de sélectionner une chaîne unique en mode Live (Direct). Utilisé

comme touche d'entrée numérique en mode Input (Entrée) numérique.

sélection de l'écran

(Direct) L’écran à chaîne unique change automatiquementen fonction de la durée définie dans le menu.Permet d'afficher l'écran Lecture d'un canal en 16 parties.Permet d'afficher l'écran Lecture d'un canal en 9 parties.Permet d'afficher l'écran Lecture d'un canal en 4 parties.Permet d'afficher l'écran Lecture d'une chaîne. [SHR-2160]

[SHR-2162] Permet de diviser l’écran en 4 parties (vous pouvez sélectionner lesmodes Sub (Secondaires) 1, 2 , 3 et 4 ainsi que le mode Autosequence (Séquence automatique) à l’aide des boutons directionnels). SHR-2160/2162/2080/2082-FRA-1 4/25/07 10:29 AM Page 1-3Français

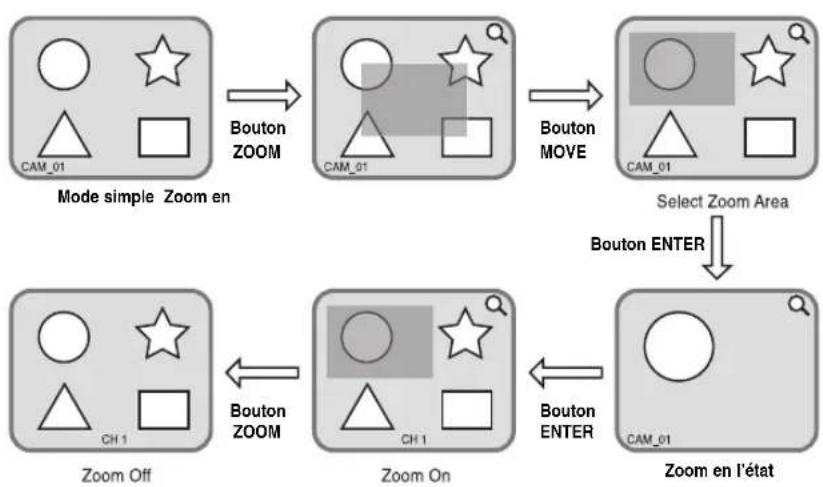

Permet de régler le zoom numérique (x2) sur un écran

unique. Permet d'activer la fonction TELE (TELE) en mode

PTZ (Panoramique/Inclinaison/Zoom).

Permet de régler le mode PTZ

(Panoramique/Inclinaison/Zoom) (ON/OFF) (MARCHE /

Permet d'activer la fonction FREEZE (GEL) en mode Live

(Direct). Permet d'activer la fonction WIDE (LARGE) en

mode PTZ (Panoramique/Inclinaison/Zoom).

Permet de démarrer ou d'arrêter l'enregistrement en fonction du réglage de

l’enregistrement des paramètres en mode Record (Enregistrement) normal.

Permet de visualiser l'écran Search select (Sélection de la

recherche). Permet d'activer la fonction Present View (Affichage

actuel) en mode PTZ (Panoramique/Inclinaison/Zoom).

Permet de visualiser l'écran System menu (Menu du système) ou de passer du

menu inférieur au menu supérieur. Permet d'activer la fonction Preset Setup

(Préréglage de la configuration) en mode PTZ (Panoramique/Inclinaison/Zoom).

Permet de modifier les réglages ou de

déplacer le curseur vers le haut, le bas, la

gauche et la droite en mode Live (Direct) et

sur les écrans de menus et de recherche.

Permet d’afficher le curseur pour choisir la chaîne

en mode Live (Direct) ou est utilisé comme bouton

de sélection pour la configuration du menu.

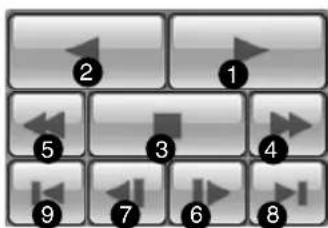

Retour rapide : Permet d'effectuer un retour rapide

pendant la lecture. (x2,x4,x8,x16,x32,x64)

Retour pas à pas : Permet d'effectuer une recherche

arrière scène par scène en mode Pause.

Permet d'arrêter la recherche pendant la

Permet de faire une pause et de revenir à

l'écran de recherche pendant la lecture.

Avance rapide : permet d'effectuer une avance

rapide pendant la lecture. (x2,x4,x8,x16,x32,x64)

Avance pas à pas : permet d'effectuer une

recherche en avant scène par scène en mode

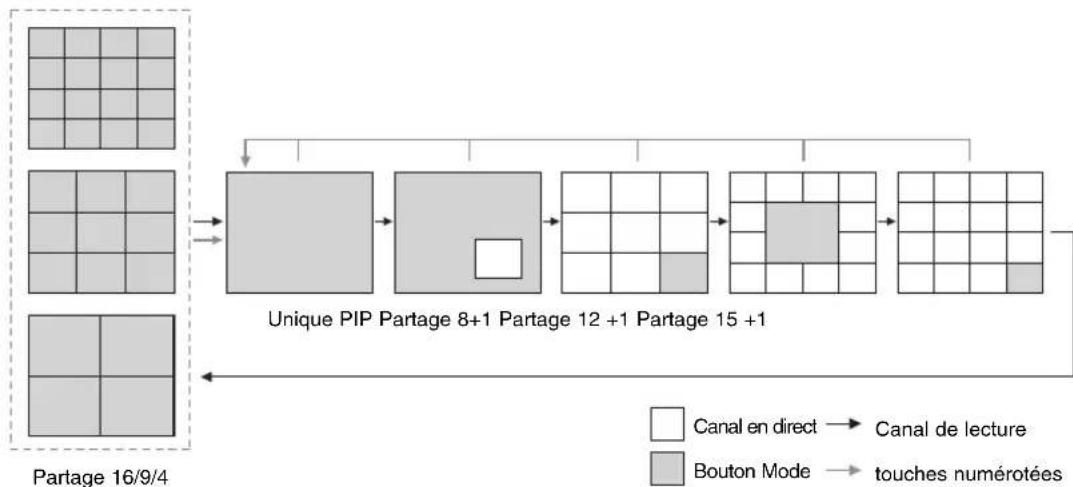

sélection de l'écran

Permet d'afficher l'écran Lecture d'une chaîne et l'écran Direct

(petit) d'une autre chaîne sous forme d'écran Incrustation d'image.

Permet d'afficher un écran Lecture d'une

chaîne et un écran Direct de 8 chaînes.

Permet d'afficher un écran Lecture d'une

chaîne et un écran Direct de 12 chaînes.

Permet d'afficher un écran Lecture d'une

chaîne et un écran Direct de 15 chaînes.

6 AUDIO Permet d'activer ou de désactiver le son.

Bouton Configuration

de l'alerte ALARM Eteint la LED d’alarme et coupe le son lorsque une

alarme est émise.L’icône Alarme disparaît lorsque le

bouton d’alarme est utilisé.

SHR-2160/2162/2080/2082-FRA-1 5/10/07 10:20 AM Page 1-4Français

DEL de l'alimentation

Indique l'accès normal au disque dur. Lors de l'accès au

disque dur, la DEL clignote.

Indique si l'appareil est sous tension ou non.

Indique les conditions de connexion et de transmission de données.

DEL de la sauvegarde

Indique le mode BackUp (Sauvegarde).

S'allume lorsqu'un événement se produit.

DEL de l'enregistrement

Indique que l'enregistrement est en cours.

Bouton Eject (Ejection)

Permet d’ouvrir le tiroir-disque du CD-RW.

(pour SHR-2082 uniquement)

Permet d'afficher l'écran partagé en 9 parties.

Permet de diviser l’écran en 4 parties (vous pouvez sélectionner les

modes Sub (Secondaires) 1, 2 , 3 et 4 ainsi que le mode Auto

sequence (Séquence automatique) à l’aide des boutons directionnels).

Permet d'afficher l'écran partagé en 6 parties.

Permet d'afficher l'écran partagé en 7 parties.

Permet d'afficher l'écran partagé en 8 parties.

Permet d'afficher l'écran PIP(Incrustation d’image).

Permet de sélectionner une chaîne unique en mode Live (Direct). Utilisé

comme touche d'entrée numérique en mode Input (Entrée) numérique.

sélection de l'écran

L’écran à chaîne unique change automatiquement

en fonction de la durée définie dans le menu.

Permet d'afficher l'écran Lecture d'un canal en 9 parties.

Permet d'afficher l'écran Lecture d'un canal en 4 parties.

Permet d'afficher l'écran Lecture d'une chaîne.

Permet de régler le zoom numérique (x2) sur un écran

unique. Permet d'activer la fonction TELE (TELE) en mode

PTZ (Panoramique/Inclinaison/Zoom).

Permet de régler le mode PTZ

(Panoramique/Inclinaison/Zoom) (ON/OFF) (MARCHE /

Permet d'activer la fonction FREEZE (GEL) en mode Live

(Direct). Permet d'activer la fonction WIDE (LARGE) en

mode PTZ (Panoramique/Inclinaison/Zoom).

Permet de démarrer ou d'arrêter l'enregistrement en fonction du réglage de

l’enregistrement des paramètres en mode Record (Enregistrement) normal.

Permet de visualiser l'écran Search select (Sélection de la

recherche). Permet d'activer la fonction Present View (Affichage

actuel) en mode PTZ (Panoramique/Inclinaison/Zoom).

Permet de visualiser l'écran System menu (Menu du système) ou de passer du

menu inférieur au menu supérieur. Permet d'activer la fonction Preset Setup

(Préréglage de la configuration) en mode PTZ (Panoramique/Inclinaison/Zoom).

Permet de modifier les réglages ou de

déplacer le curseur vers le haut, le bas, la

gauche et la droite en mode Live (Direct) et

sur les écrans de menus et de recherche.

Permet d’afficher le curseur pour choisir la chaîne

en mode Live (Direct) ou est utilisé comme bouton

de sélection pour la configuration du menu.

Retour rapide : Permet d'effectuer un retour rapide

pendant la lecture. (x2,x4,x8,x16,x32,x64)

Retour pas à pas : Permet d'effectuer une recherche

arrière scène par scène en mode Pause.

Permet d'arrêter la recherche pendant la

Permet de faire une pause et de revenir à

l'écran de recherche pendant la lecture.

Avance rapide : permet d'effectuer une avance

rapide pendant la lecture. (x2,x4,x8,x16,x32,x64)

Avance pas à pas : permet d'effectuer une

recherche en avant scène par scène en mode

Permet d'afficher l'écran Lecture d'une chaîne et l'écran Direct

(petit) d'une autre chaîne sous forme d'écran Incrustation d'image.

Permet d'afficher un écran Lecture d'une

chaîne et un écran Direct de 5 chaînes.

Permet d'afficher un écran Lecture d'une

chaîne et un écran Direct de 8 chaînes.

6 AUDIO Permet d'activer ou de désactiver le son.

Bouton Configuration

de l'alerte ALARM Permet d'annuler l'alerte lorsque celle-ci est activée.

SHR-2160/2162/2080/2082 MANUEL DE L’UTILISATEUR

A A VERTISSEMENT VERTISSEMENT N'utilisez pas ce magnétoscope numérique sur un tapis ou un autre matériau mou afin d’éviter

d'obstruer le ventilateur.

Avant d'utiliser ce magnétoscope numérique sur un meuble ou une grille, vérifiez les

conditions de ventilation.

Port d'entrée de signal vidéo composite (connecteur de type BNC)

Il vous est possible d'utiliser un port THROUGH pour

transmettre un signal vidéo à un autre appareil vidéo.

Port d'entrée du signal audio (prise RCA)

Port (connecteur de type BNC) pour la sortie SPOT.

Port de sortie de signal vidéo composite (connecteur de type BNC)

Port de sortie du signal audio (prise RCA)

Port de sortie du signal vidéo VGA Port de sortie du signal vidéo S-VIDEO Port de connexion au réseau

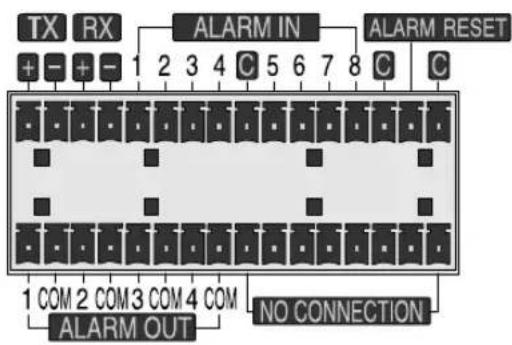

- ALARM IN 1~16 (ENTREE 1~16 DE L'ALERTE) (SHR-2160/2162)

: Port d'entrée de l'alerte

- ALARM IN 1~8 (ENTREE 1~8 DE L'ALERTE) (SHR-2080/2082)

: Port d'entrée de l'alerte

- ALARM RESET IN (ENTREE DE LA REINITIALISATION DE L'ALERTE)

: Port de réinitialisation de l'alerte

- ALARM OUT1~4 (SORTIE 1~4 DE L'ALERTE) : Port de sortie de l'alerte

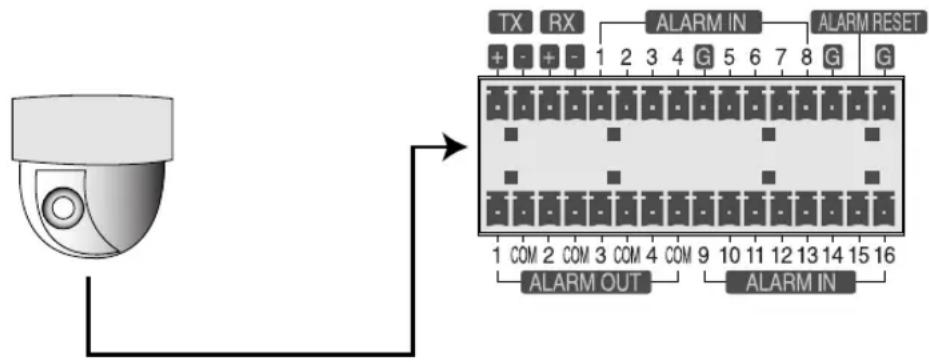

- TX+, TX-, RX+, RX- : Communication RS-485

Permet de démarrer ou d'arrêter l'enregistrement en fonction du réglage de

l’enregistrement des paramètres en mode Record (Enregistrement) normal.

Permet d’ouvrir et de fermer le logement du DVD-RW. (SHR-2082/2162)

Permet de sélectionner une chaîne unique en mode Live (Direct).

Utilisé comme touche d'entrée numérique en mode Input (Entrée)

numérique. * (pour connaître la méthode permettant de sélectionner

les canaux, reportez-vous à la note de bas de page 1).

Permet de verrouiller la touche Record (Enregistrement).

Appuyez sur ce bouton pour effectuer une sauvegarde.

(non compatible avec les modèles SHR-2160/2162/2080/2082)

Permet d'activer ou de désactiver le son.

Permet de sélectionner l'écran partagé.

Permet de désactiver l'alerte lorsque celle-ci se déclenche.

FR (retour rapide) : permet d'effectuer un retour rapide pendant la

lecture. (x2,x4,x8,x16,x32,x64)

STOP (ARRET) : permet d'arrêter la recherche en cours de lecture.

Play/Pause (Lecture/Pause) : permet de faire une pause et de revenir

à l'écran de recherche pendant la lecture.

FF (avance rapide) : permet d'effectuer une avance rapide pendant la

lecture. (x2,x4,x8,x16,x32,x64)

Permet de visualiser l'écran System menu (Menu du système) ou de

passer du menu inférieur au menu supérieur.

Permet de régler le zoom numérique (x2) sur un écran unique.

Permet d'activer la fonction FREEZE (GEL) en mode Live (Direct).

Permet de visualiser l'écran Search select (Sélection de la recherche).

Permet de modifier les réglages ou de déplacer le curseur

vers le haut, le bas, la gauche et la droite en mode Live

(Direct) et sur les écrans de menus et de recherche.

Permet d’afficher le curseur pour choisir la chaîne en mode Live (Direct) ou

est utilisé comme bouton de sélection pour la configuration du menu.

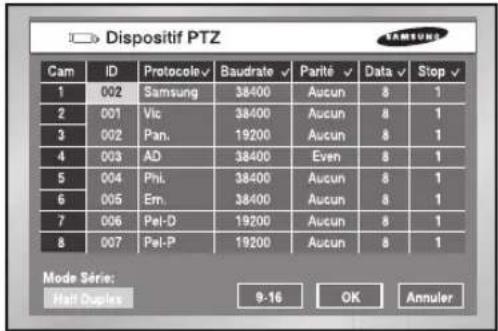

Permet de régler le mode PTZ (Panoramique/Inclinaison/Zoom)

(ON/OFF) (MARCHE / ARRET).

Permet de confirmer l'identifiant de la télécommande et du

système et de modifier celui de la télécommande * (pour plus

d’informations sur la modification de l'identifiant de la

télécommande, reportez-vous à la note de bas de page 2).

Permet d'activer la fonction TELE (TELE) en mode PTZ

(Panoramique/Inclinaison/Zoom).

Permet d'activer la fonction WIDE (LARGE) en mode PTZ

(Panoramique/Inclinaison/Zoom).

Permet d'activer la fonction WIDE (LARGE) en mode PTZ

(Panoramique/Inclinaison/Zoom).

Permet d'activer la fonction PRESET (PREREGLAGE) en mode

PTZ (Panoramique/Inclinaison/Zoom).

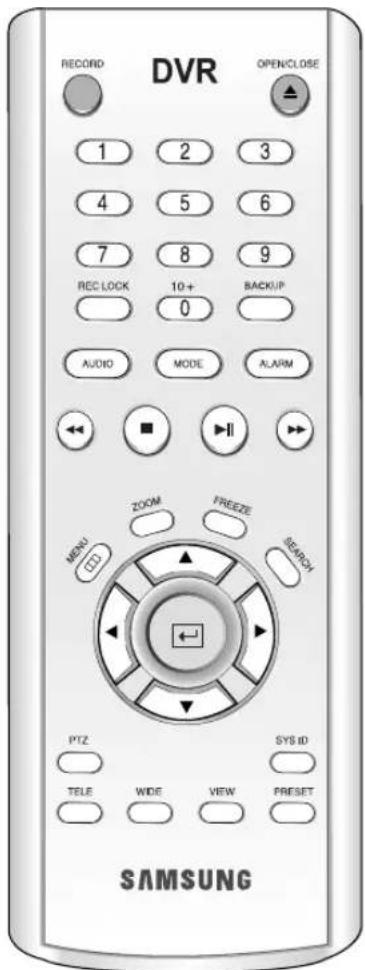

Canal Utilisation des touches

Appuyez sur la touche 1.

Appuyez sur la touche 2.

Appuyez sur la touche 3.

Appuyez sur la touche 4.

Appuyez sur la touche 5.

Appuyez sur la touche 6.

Appuyez sur la touche 7.

Appuyez sur la touche 8.

Appuyez sur la touche 9.

Appuyez sur la touche 0 (10+), relâchez-la, puis appuyez de nouveau dessus dans les 3

secondes Ou appuyez sur la touche 0 (10+), relâchez-la, puis patientez 3 secondes.

Appuyez tout d’abord sur la touche 0 (10+), relâchez-la, puis appuyez de nouveau sur la touche 1 dans les 3 secondes.

Appuyez tout d’abord sur la touche 0 (10+), relâchez-la, puis appuyez de nouveau sur la touche 2 dans les 3 secondes.

Appuyez tout d’abord sur la touche 0 (10+), relâchez-la, puis appuyez de nouveau sur la touche 3 dans les 3 secondes.

Appuyez tout d’abord sur la touche 0 (10+), relâchez-la, puis appuyez de nouveau sur la touche 4 dans les 3 secondes.

Appuyez tout d’abord sur la touche 0 (10+), relâchez-la, puis appuyez de nouveau sur la touche 5 dans les 3 secondes.

Appuyez tout d’abord sur la touche 0 (10+), relâchez-la, puis appuyez de nouveau sur la touche 6 dans les 3 secondes.

- Configuration de la télécommande : Depuis le menu Setup (Configuration) : Système ➝ Télécommande :

- Configuration de l’identifiant du système : Depuis le menu Setup (Configuration) : Système

Télécommande ➝ Modification de l’identifiant du système (00-99)

Note de bas de page 1 : utilisation des touches numérotées (sélection des canaux)

Note de bas de page 2 : changement de l’ID de la télécommande.

Lorsque vous appuyez sur la touche SYS ID (Identifiant système), saisissez l’identifiant à 2

chiffres dans l’ordre (identifiant par défaut de la télécommande : 00)

Par exemple, si vous souhaitez remplacer l’ID de la télécommande par 08, procédez comme

suit : Lorsque vous appuyez sur la touche SYS ID (ID système), saisissez dans l’ordre 0

Après la saisie, appuyez à nouveau sur la touche SYS ID (ID système) afin de vérifier que l’ID

affiché à l'écran a bien été remplacé par 08.

SHR-2160/2162/2080/2082-FRA-1 4/25/07 10:29 AM Page 1-9Chapitre 2

Environnement d’installation

Evitez de faire fonctionner le DVR sur des supports souples type moquette afin d’assurer une

bonne ventilation de l’appareil. Lorsque vous installez le DVR sur une étagère ou dans un

meuble, n’oubliez pas de vérifier les conditions de ventilation.

Faites attention aux suivants avant d’utiliser le produit.

1. Laisser l’appareil à l’extérieur.

2. Laisser pénétrer un liquide à l’intérieur.

3. Appliquer une force ou un impact excessif.

4. Tirer sur la prise de sortie de manière excessive.

5. Démonter le produit vous-même.

6. Sortir de la plage d’entrée/sortie nominale.

7. Utiliser un cordon d’alimentation autre qu’un cordon régulé.

8. Pour les appareils équipés d’une masse d’entrée, utilisez un câble d’alimentation équipé d'une

borne de mise à la terre.

SHR-2160/2162/2080/2082 MANUEL DE L’UTILISATEUR Le magnétoscope numérique Samsung (ci-après dénommé “DVR”) est un appareil de

sécurité de haute technologie qui contient un lecteur de disque dur de grande

capacité et des circuits de premier ordre. Une température élevée à l'intérieur ou à

l'extérieur de l'appareil risque de réduire sa durée de vie et de diminuer ses

performances (reportez-vous au graphique 1 ci-dessous), situation pouvant entraîner

un dysfonctionnement. En conséquence, veuillez suivre les instructions ci-dessous

pour procéder à l'installation.

Température(unité:°C)Un an : 24 H x 365 JOURS = 8 760 HDurée de vie (unité : HEURES) <Graphique 1 : corrélation entre la température et la durée de vie du produit>

SHR-2160/2162/2080/2082-FRA-1 4/25/07 10:29 AM Page 2-12-2

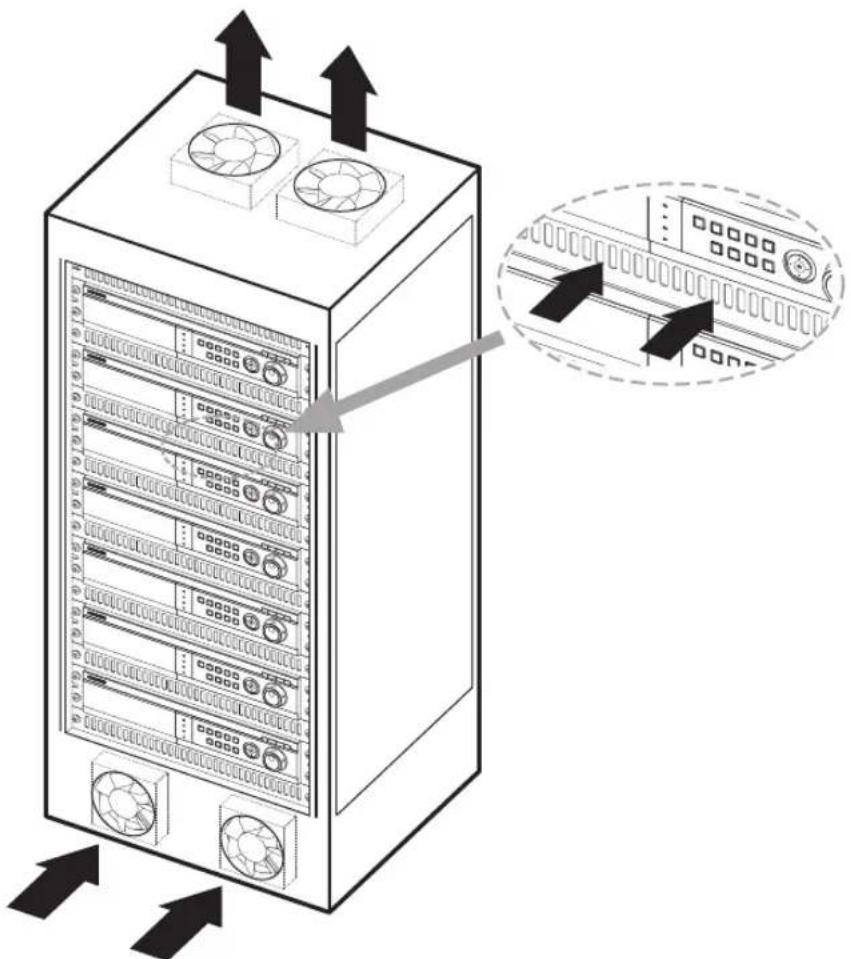

<Instructions relatives au montage du magnétoscope DVR Samsung dans un casier>

1. Le casier sur lequel est fixé le DVR ne doit pas être hermétiquement fermé.

2. Il doit en outre permettre à l'air de passer par les fentes d'aération.

3. Empilement de plusieurs appareils les uns sur les autres: comme indiqué sur la figure de

droite, nous vous recommandons de laisser un espace de sécurité entre chaque appareil ou

entre les appareils et les dispositifs de fixation, ou d'installer un système de ventilation de

manière à permettre à l'air de circuler.

4. Afin de former une convection naturelle, l'orifice de prise d'air doit être placé en bas et

l'orifice de sortie en haut.

5. Nous vous recommandons d'équiper chacun de ces orifices d'un moteur de ventilateur afin

d'obtenir un flux d'air suffisant.

(Le ventilateur de prise d'air doit être équipé d'un filtre anti-poussière afin d’empêcher les

impuretés de pénétrer à l’intérieur.)

6. La température à l'intérieur du casier et autour du DVR doit être maintenue entre +5 °C et

Vérification du produit et des accessoires

Lorsque vous achetez un produit, déballez-le et placez-le sur une surface plate et vérifiez si

tous les éléments suivants sont en bon état. ■ Partie principale■ Manuel de l’utilisateur■ Un cordon d’alimentation■ Deux supports - Les supports servent à attacher le produit à la grille. ■ CD du logiciel Smart Viewer (Manuel en PDF Inclus)■ 12 vis. SHR-2160/2080 : 12

- Gardez bien des vis spéciaux pour l’utiliser lors d’ajout d’un HDD. ■ 2 EA of RS-485/Alarm Terminal Block■ Télécommande RS-485/Alarm

Manuel de l’utilisateur

CD Cordon d’alimentation

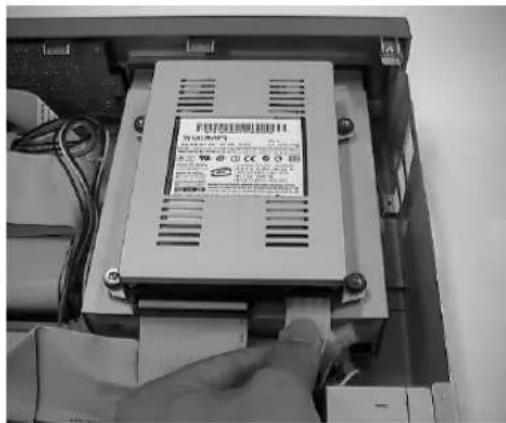

Ajout HDD Lecteur de disque dur SHR-2160/2080

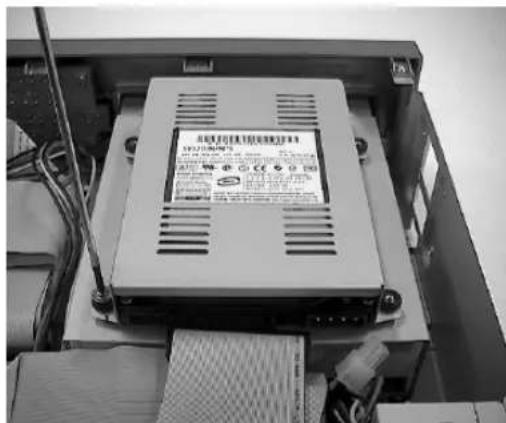

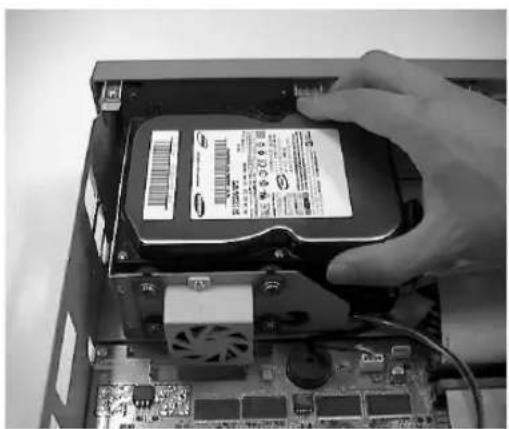

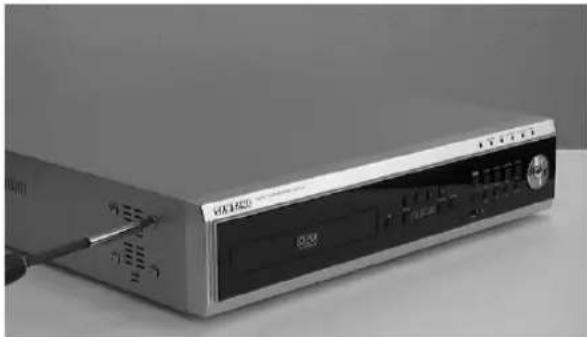

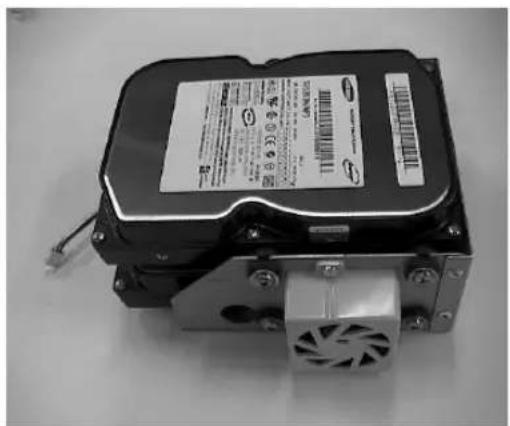

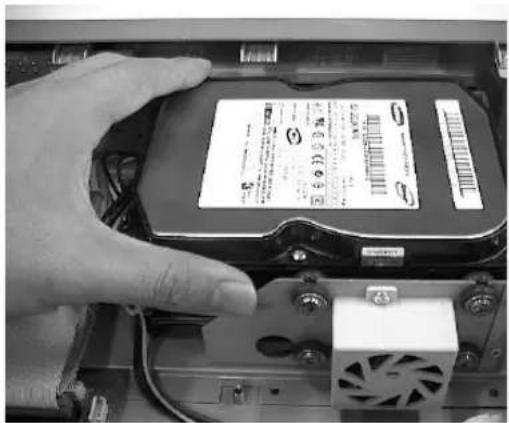

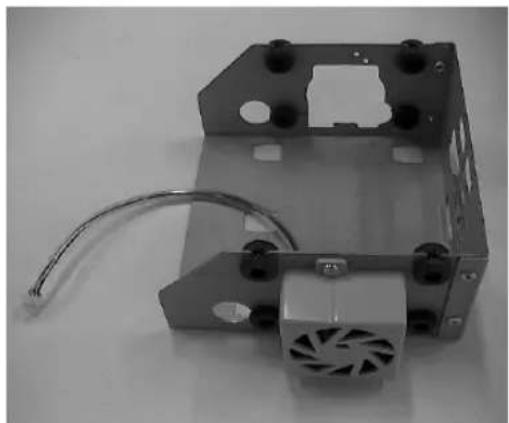

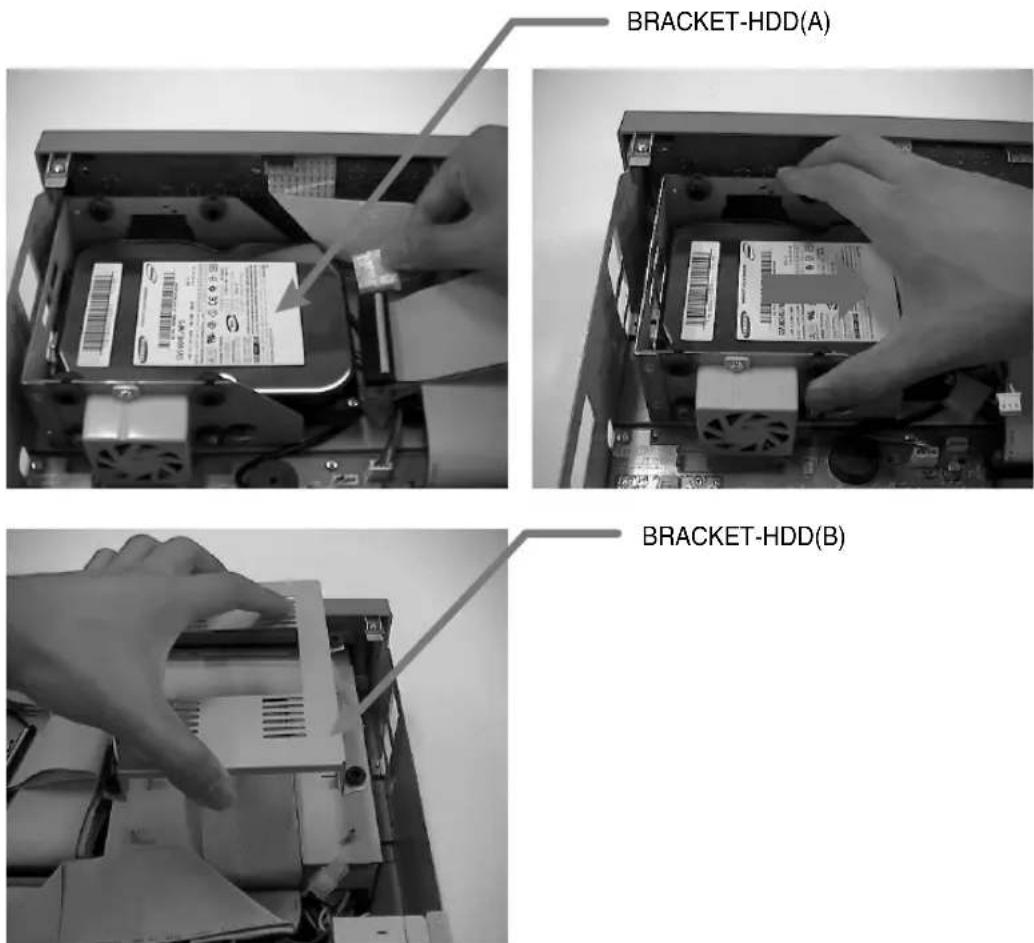

Jusqu’à 3 lecteurs de disque dur peuvent être ajoutés sur ce produit. De nombreux facteurs peuvent

cependant provoquer un choc électrique, un accident ou un dysfonctionnement à l’intérieur de l’appareil. Si

l’utilisateur n’installe pas correctement l’appareil ou n’applique pas les paramètres adéquats, il est possible

que le lecteur de disque dur ne soit pas reconnu ou que l’appareil ne fonctionne pas. Il est donc

recommandé à l’utilisateur de contacter son revendeur avant d’ajouter un lecteur de disque dur.

[A lire attentivement avant d’ajouter un lecteur de disque dur]

■ Lorsque vous ajoutez un lecteur de disque dur, veillez à ce que le câble ne se coince pas dans des endroits

inappropriés ou qu’il ne perde pas sa capacité d’isolation

(risques d'incendie ou de dysfonctionnements).

■ Lorsque vous ajoutez un lecteur de disque dur, attention aux bords tranchants situés à l’intérieur de l’appareil.

■ Veillez à ne pas perdre les vis de démontage ou les accessoires. Si les vis ou les accessoires ne sont pas

montés ensembles, l’appareil risque de rencontrer des dysfonctionnements ou de ne pas fonctionner du tout.

■ Vérifiez la liste des disques durs compatibles avant d’installer des disques durs additionnels. Votre revendeur

peut vous fournir la liste des périphériques compatibles avec l’enregistreur vidéo numérique (DVR) Samsung.

■ Si vous entrez en contact avec la pile RTC en ajoutant des disques durs, la pile peut ne pas fonctionner

correctement. Dans cas cas, vous constaterez des problèmes en réglant l’heure et en faisant fonctionner le

graveur numérique (DVR).

■ Si vous ne connectez pas les câbles d’alimentation du ventilateur après avoir ajouté les disques durs, un

message d’échec relatif au ventilateur s’affichera. Ce peut causer un dysfonctionnement en raison de

l’augmentation de la température à l’intérieur du graveur numérique (DVR).

A A VERTISSEMENT VERTISSEMENT

[Vérification des données du disque dur]

Veuillez prendre en considération les informations suivantes pour minimiser les risques de perte des données du disque dur.

- Rappelez-vous que vous devez protéger le disque dur de tout impact or mauvaise utilisation pouvant l'endommager.

- Le fabricant n’est pas responsable de l’absence de données ou de tous défauts causés par une mauvaise utilisation.

Remarque : Ajouter un disque dur supplémentaire. Vérifiez dans un premier temps que le disque dur est compatible avec

le graveur numérique (DVR) du fabricant.

Exemples pouvant provoquer la perdre de données ou endommager le disque dur

-Tout impact extérieur sur le boîtier lors du désassemblage ou de l'installation du DVR.

-Toute coupure de courant ou mise hors tension incorrecte alors que le graveur numérique (DVR) est en cours de

-Veuillez vous reporter à la page 5-11 pour obtenir des informations sur la manière de mettre hors tension le graveur

- Déplacer ou causer tout impact sur le graveur numérique (DVR) pendant le fonctionnement.

Veuillez sauvegarder les évènements enregistrés aussi souvent que possible pour éviter toutes pertes de données. SHR-2160/2162/2080/2082-FRA-1 5/10/07 10:22 AM Page 2-4SHR-2160/2162/2080/2082 MANUEL DE L’UTILISATEUR

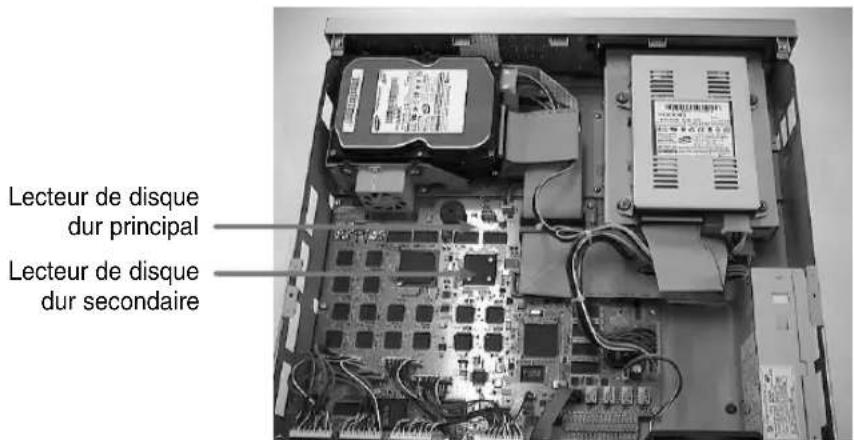

[Ajout d’un lecteur de disque dur]

1. Pour retirer le cache de l’appareil, retirez les vis situées sur les côtés gauche et droit (5 vis

de chaque côté) et à l’arrière (1 vis).

[Régler le cavalier]

■ Cavalier de disque dur pour Maître Primaire et Esclave Primaire.

■ Réglage du cavalier pour Maître Secondaire et Esclave Secondaire.

La méthode de réglage du cavalier est illustrée à la surface du disque dur acheté.

Avec un disque dur SAMSUNG, la méthode de paramétrage de la liaison est la suivante :

SHR-2160/2162/2080/2082-FRA-1 5/10/07 10:22 AM Page 2-52-6

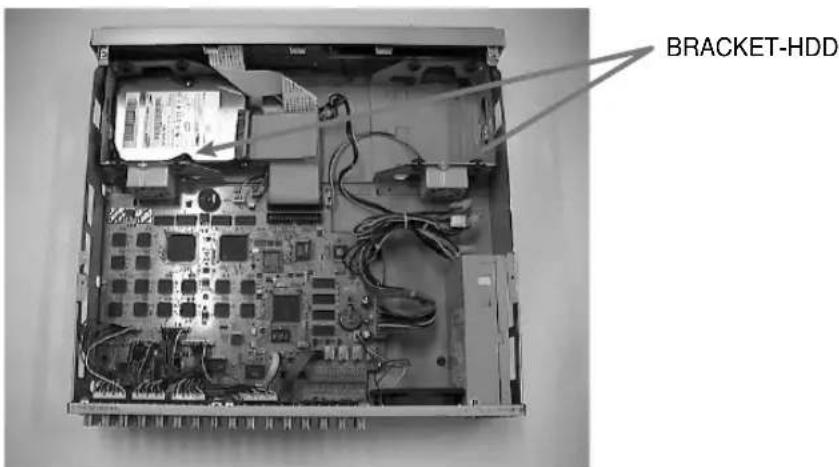

3. Un support (support pour lecteur de disque dur), monté sur les côtés droit et gauche de

l’appareil, permet d’installer le lecteur. Pour ce faire, retirez les vis qui maintiennent le

support sur lequel vous souhaitez fixer le composant.

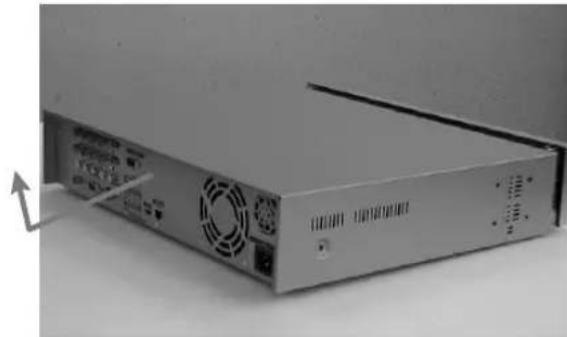

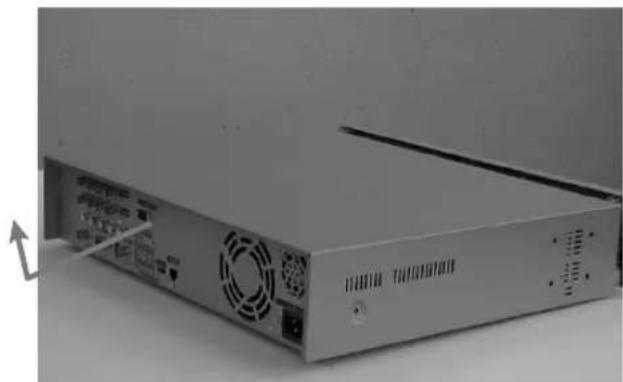

2. Retirez le cache de l’appareil. (pour ce faire, soulevez d’abord doucement la partie arrière

après avoir fait glisser le couvercle vers l’arrière).

4. Retirez le support pour lecteur de disque dur de l’appareil en enlevant le câble

d’alimentation, le câble de transmission de signaux (câble IDE) ainsi que le câble du

ventilateur et en le tirant vers le centre de l’appareil pour détacher sa partie fixe de la base.

SHR-2160/2162/2080/2082-FRA-1 5/10/07 10:22 AM Page 2-72-8

5. Lorsque vous installez un lecteur de disque dur supplémentaire, vous devez également

monter le premier maître.

Montez le lecteur de disque dur que vous souhaitez ajouter après avoir installé les cavaliers

maître / esclave dans le bon ordre.

Montez le lecteur de disque dur sur le support à l’aide des VIS SPECIAL (A) (BWH,

6-32UNC,L10.5) (4 emplacements) fournies comme accessoires.

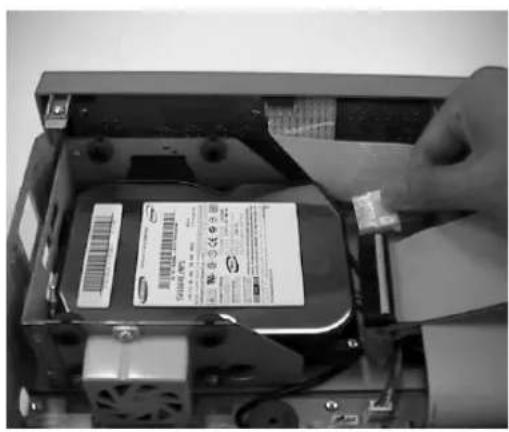

6. Remontez le support avec le disque dur à l’endroit d’où il a été retiré.

Placez le support de manière à ce que les cinq emplacements d’assemblage situés à la base

de l’appareil soient parfaitement alignés avec les trous de fixation du support, puis faites-le

glisser vers l’extérieur de l’appareil et serrez les vis.

Ajout d'un lecteur de disque dur

- premier esclave (placez-le en haut du support qui

possède un lecteur de disque dur intégré).

Ajout de deux lecteurs de disque dur

- second maître (placez-le sous le support vide).

Ajout de trois lecteurs de disque dur

- second esclave (placez-le au-dessus du support

8. Vérifiez que le connecteur et le câblage internes sont correctement branchés et fixés, puis

9. Serrez les vis de fixation du cache (les côtés droit et gauche disposent chacun de 5

emplacements, la face arrière d’une).

7. Assurez-vous que le support est solidement fixé à l’intérieur de l’appareil, puis branchez le

câble d’alimentation, le câble de transmission de signaux (câble IDE) et le câble du

ventilateur sur le lecteur de disque dur.

1. Lorsque vous installez un lecteur de disque dur supplémentaire, vous devez également

monter le premier maître.

Ajout d'un lecteur de disque dur : premier esclave (placez-le en haut du support qui

possède un lecteur de disque dur intégré).

Ajout de deux lecteurs de disque dur : second maître (placez-le sous le support vide).

Ajout de trois lecteurs de disque dur : second esclave (placez-le au-dessus du support vide).

2. Montez le lecteur de disque dur que vous souhaitez ajouter après avoir installé les cavaliers

maître / esclave dans le bon ordre.

SHR-2160/2162/2080/2082-FRA-1 5/10/07 10:22 AM Page 2-92-10

Lecteur de disque dur SHR-2162/2082

Jusqu’à 2 lecteurs de disque dur peuvent être ajoutés sur ce produit.

De nombreux facteurs peuvent cependant provoquer un choc électrique, un accident ou un

dysfonctionnement à l’intérieur de l’appareil. Si l’utilisateur n’installe pas correctement l’appareil

ou n’applique pas les paramètres adéquats, il est possible que le lecteur de disque dur ne soit

pas reconnu ou que l’appareil ne fonctionne pas. Il est donc recommandé à l’utilisateur de

contacter son revendeur avant d’ajouter un lecteur de disque dur.

[A lire attentivement avant d’ajouter un lecteur de disque dur]

■ Lorsque vous ajoutez un lecteur de disque dur, veillez à ce que le câble ne se coince pas dans

des endroits inappropriés ou qu’il ne perde pas sa capacité d’isolation

(risques d'incendie ou de dysfonctionnements).

■ Lorsque vous ajoutez un lecteur de disque dur, attention aux bords tranchants situés à l’intérieur

■ Veillez à ne pas perdre les vis de démontage ou les accessoires.

Si les vis ou les accessoires ne sont pas montés ensembles, l’appareil risque de rencontrer des

dysfonctionnements ou de ne pas fonctionner du tout.

■ Vérifiez la liste des disques durs compatibles avant d’installer des disques durs additionnels. Votre

revendeur peut vous fournir la liste des périphériques compatibles avec l’enregistreur vidéo

numérique (DVR) Samsung.

■ Si vous entrez en contact avec la pile RTC en ajoutant des disques durs, la pile peut ne pas fonctionner

correctement. Dans cas cas, vous constaterez des problèmes en réglant l’heure et en faisant fonctionner le

graveur numérique (DVR).

■ Si vous ne connectez pas les câbles d’alimentation du ventilateur après avoir ajouté les disques durs, un

message d’échec relatif au ventilateur s’affichera. Ce peut causer un dysfonctionnement en raison de

l’augmentation de la température à l’intérieur du graveur numérique (DVR).

[Régler le cavalier]

■ Réglage du cavalier pour Maître Secondaire (CD-RW) et Esclave Secondaire.

La méthode de réglage du cavalier est illustrée à la surface du disque dur acheté.

Avec un disque dur SAMSUNG, la méthode de paramétrage de la liaison est la suivante :

■ Cavalier de disque dur pour Maître Primaire et Esclave Primaire.

SHR-2160/2162/2080/2082-FRA-1 5/10/07 10:22 AM Page 2-10SHR-2160/2162/2080/2082 MANUEL DE L’UTILISATEUR

[Ajout d’un lecteur de disque dur]

1. Pour retirer le cache de l’appareil, retirez les vis situées sur les côtés gauche et droit (5 vis

de chaque côté) et à l’arrière (1 vis).

2. Retirez le cache de l’appareil. (pour ce faire, soulevez d’abord doucement la partie arrière

après avoir fait glisser le couvercle vers l’arrière).

SHR-2160/2162/2080/2082-FRA-1 5/10/07 10:22 AM Page 2-112-12

3. Un support (support pour lecteur de disque dur), monté sur les côtés droit et gauche de

l’appareil, permet d’installer le lecteur. Pour ce faire, retirez les vis qui maintiennent le

support sur lequel vous souhaitez fixer le composant.

4. Retirez le support pour lecteur de disque dur (A) de l’appareil en enlevant le câble

d’alimentation, le câble de transmission de signaux (câble IDE) ainsi que le câble du

ventilateur et en le tirant vers le centre de l’appareil pour détacher sa partie fixe de la base.

Retirez le support pour lecteur de disque dur (B) en le soulevant après avoir oté les vis.

5. Lorsque vous installez un lecteur de disque dur supplémentaire, vous devez également

monter le premier maître.

Le lecteur de disque dur doit généralement être installé en tant que premier maître et le

lecteur de CD-RW en tant que second maître de l’IDE.

Montez le lecteur de disque dur que vous souhaitez ajouter après avoir installé les cavaliers

maître / esclave dans le bon ordre.

6. Remontez le support pour lecteur de disque dur à l’endroit d’où il a été retiré. Placez le

support (A) de manière à ce que les cinq emplacements d’assemblage situés à la base de

l’appareil soient parfaitement alignés avec les trous de fixation du support, puis faites-le

glisser vers l’extérieur de l’appareil et serrez les vis. Placez le support (B) de manière à ce

que les quatre emplacements de fixation situés à la base de l’appareil soient parfaitement

alignés avec les trous de fixation du support, puis serrez les vis.

Ajout d'un lecteur de disque dur

- premier esclave (placez-le en haut du

support qui possède un lecteur de disque

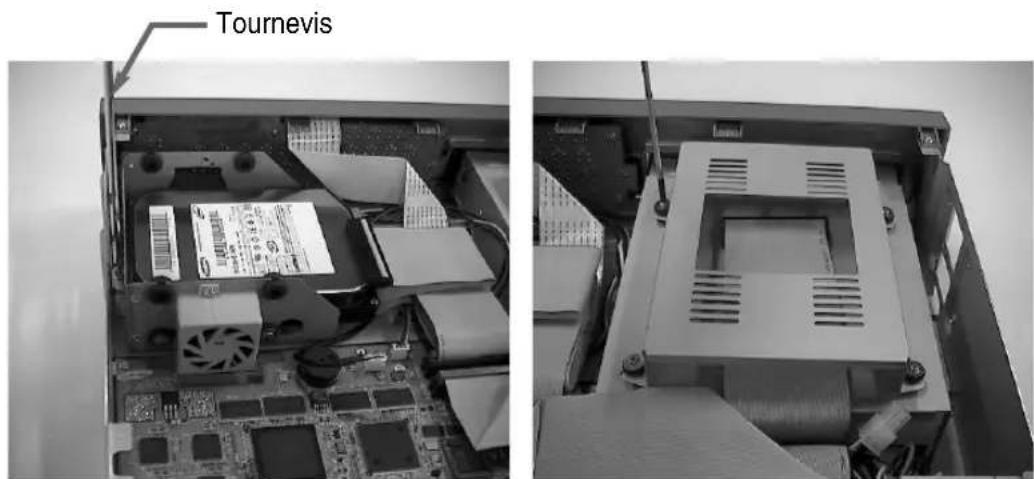

Montez le lecteur de disque dur sur le support à l’aide des VIS SPECIAL (A) (BWH,

6-32UNC,L10.5) et des VIS TAPTITE (BH,+,S,M3,L6,ZPC) (4 emplacements) fournies

comme accessoires (les vis doivent être suffisamment serrées afin qu'elles ne se

détachent pas en cas de vibrations).

(B) Un tournevis est fourni lors de l'achat du lecteur de disque dur.

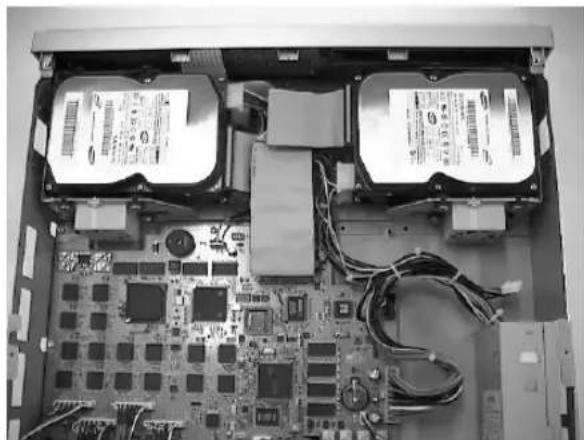

Ajout de deux lecteurs de disque dur

- second esclave (montez-le sur le support

supérieur du lecteur de CD-RW intégré).

7. Assurez-vous que le support est solidement fixé à l’intérieur de l’appareil, puis branchez le

câble d’alimentation, le câble de transmission de signaux (câble IDE) et le câble du

ventilateur sur le lecteur de disque dur.

SHR-2160/2162/2080/2082-FRA-1 5/10/07 10:22 AM Page 2-152-16

8. Vérifiez que le connecteur et le câblage internes sont correctement branchés et fixés, puis

9. Serrez les vis de fixation du cache (les côtés droit et gauche disposent chacun de 5

emplacements, la face arrière d’une).

1. Lorsque vous installez un lecteur de disque dur supplémentaire, vous devez également

monter le premier maître.

Le lecteur de disque dur doit généralement être installé en tant que premier maître et le

lecteur de CD-RW en tant que second maître de l’IDE.

Ajout d'un lecteur de disque dur : premier esclave (placez-le en haut du support qui

possède un lecteur de disque dur intégré).

Ajout de deux lecteurs de disque dur : second esclave (montez-le sur le support supérieur

du lecteur de CD-RW intégré).

2. Montez le lecteur de disque dur que vous souhaitez ajouter après avoir installé les cavaliers

maître / esclave dans le bon ordre.

Connexion à d’autres

SHR-2160/2162/2080/2082-FRA-1 4/25/07 10:29 AM Page 3Français

Connexion vidéo, audio et écran

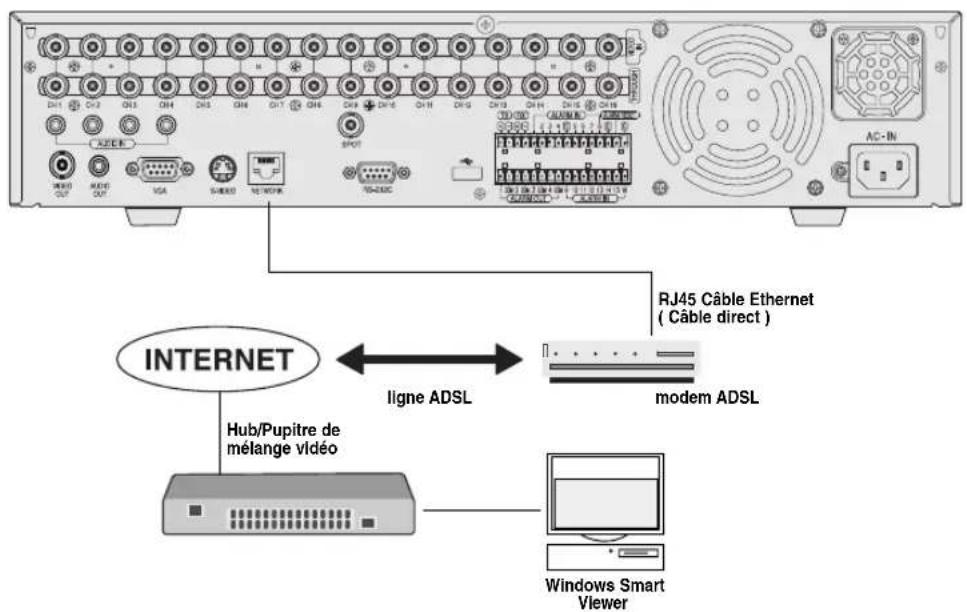

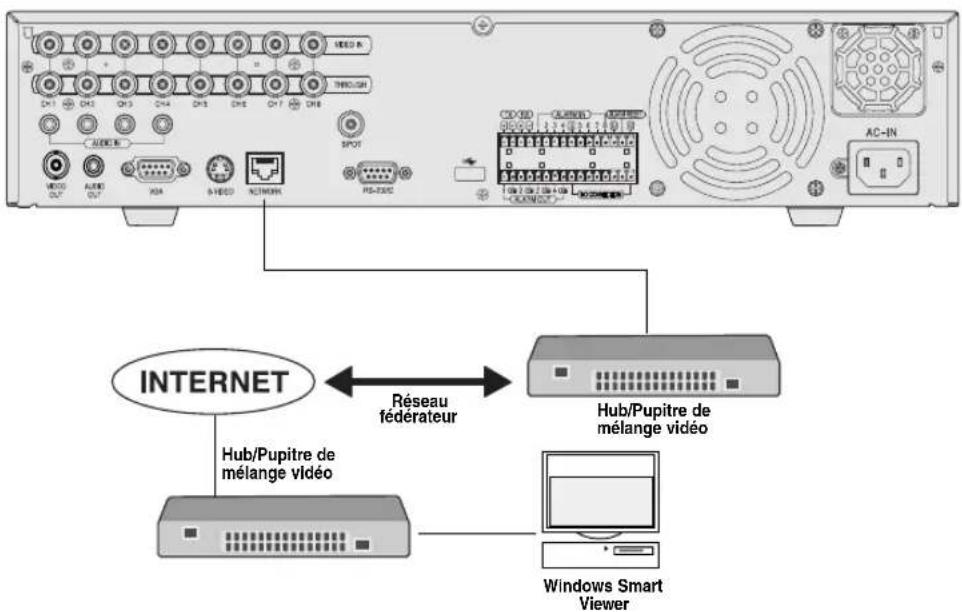

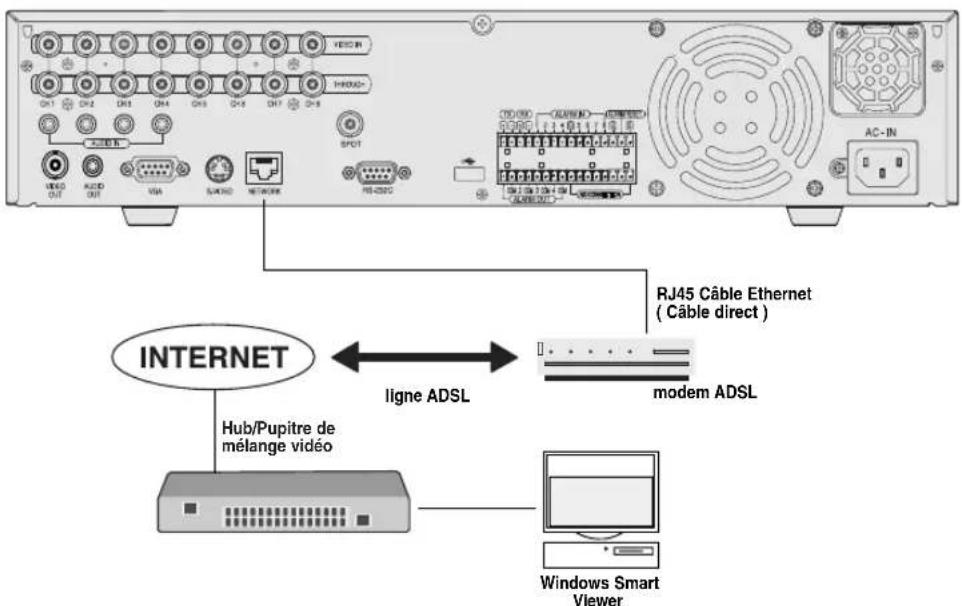

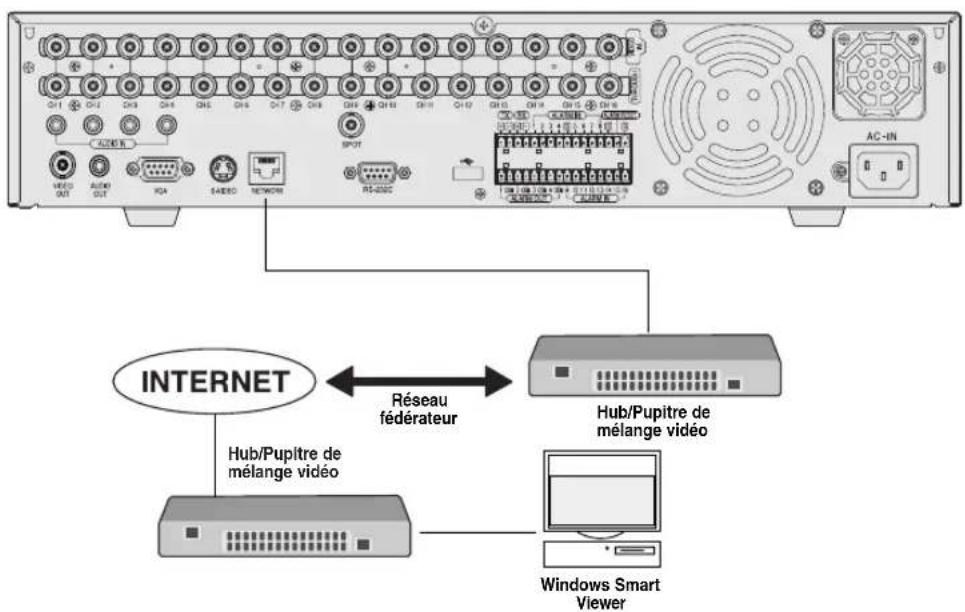

Connexion réseau ● Connexion Internet via Ethernet (0/100 BaseT)● Connecter à Internet par ADSLHub/Pupitre demélange vidéoHub/Pupitre demélange vidéoHub/Pupitre demélange vidéoWindows SmartViewerWindows SmartViewermodem ADSLligne ADSLRJ45 Câble Ethernet( Câble direct )Réseaufédérateur [SHR-2160/2162]

● Connecter à Internet par Ethernet(10/100BaseT)

● Connecter à Internet par ADSL Hub/Pupitre demélange vidéoWindows SmartViewermodem ADSLligne ADSLRJ45 Câble Ethernet( Câble direct )Hub/Pupitre demélange vidéoHub/Pupitre demélange vidéoWindows SmartViewerRéseaufédérateur [SHR-2080/2082]

SHR-2160/2162/2080/2082-FRA-1 4/25/07 10:29 AM Page 3-4Français

1. Il y a deux ports de branchement USB à la façade et arrière SHR-2160/2162/2080/2082.

2. USB disque dur, USB CD/DVD, et USB Mémoire sont branchés par les ports avant et arrière

de SHR-2160/2162/2080/2082.

3. Seul un dispositif USB peut être branché à chaque port de branchement USB.

4. Si le HDD USB est branché au système, il doit être détecté et configuré par la configuration

du Menu – Système – HDD avant le fonctionnement.

5. Il fournit la fonction de connexion à chaud, qui relie/supprime le dispositif, pendant

l’exploitation du système.

A A VERTISSEMENT VERTISSEMENT

- Le port USB avant et arrière SHR-2160/2162/2080/2082 ne peut pas être connecté au

dispositif USB de mêmes sortes. (Par exemple, 2 dispositifs de CD-RW ou USB Mémoires

sont utilisés par la connexion à la façade et à l’arrière du système.)

- Si vous utilisez l’USB Mémoire sur SHR-2160/2162/2080/2082, vous devrez utiliser un des

formats supportés par SHR-2160/2162/2080/2082. Même si vous la formatez en format

FAT32 sur PC, elle sera reformatée, en cas de branchement avec

SHR-2160/2162/2080/2082.

A A VERTISSEMENT VERTISSEMENT

- Le disque dur de l’USB doit être configuré au maître.

Référez-vous la section ‘Système (Configuration disque dur)’ de la page 5-8 du manuel de

Connecter l’entrée/la sortie alarme

Les ports d’entrée/sortie alarme situés à l’arrière du SHR-2160/2162 sont composes comme

suit : ● Connexion d’Entrée / Sortie ALARME Nom Fonction

Port de sortie d’alarme

lors de la réception d’un signal ALARM RESET,

le système annule le signal d’entrée et de sortie

de l’alarme actuel puis reprend la détection.

SHR-2160/2162/2080/2082-FRA-1 4/25/07 10:29 AM Page 3-6Français

SHR-2160/2162/2080/2082 MANUEL DE L’UTILISATEUR

● Connexion d’Entrée / Sortie ALARME Connexion

d’Entrée ALARME Connexion

d’Entrée ALARME Connexion Sortie

d’Entrée ALARME Connexion Sortie

Les ports d’entrée/sortie alarme situés à l’arrière du SHR-2080/2082 sont composes comme

● Connexion d’Entrée / Sortie ALARME Port de sortie d’alarme

lors de la réception d’un signal ALARM RESET,

le système annule le signal d’entrée et de sortie

de l’alarme actuel puis reprend la détection.

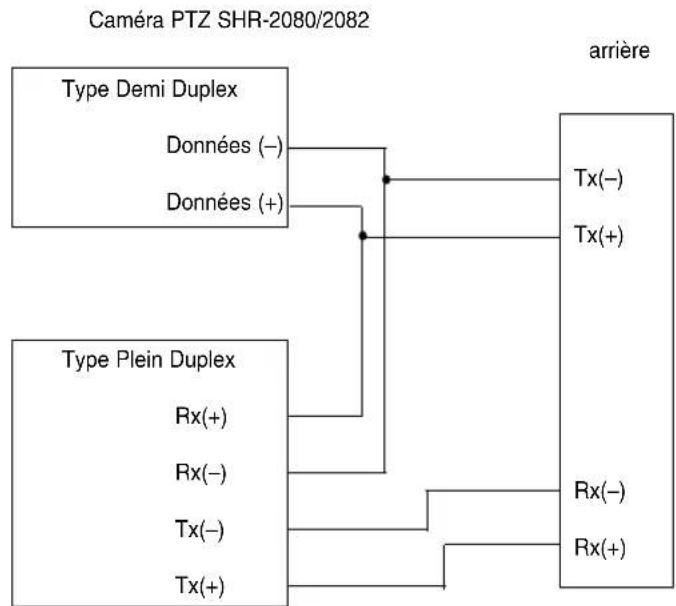

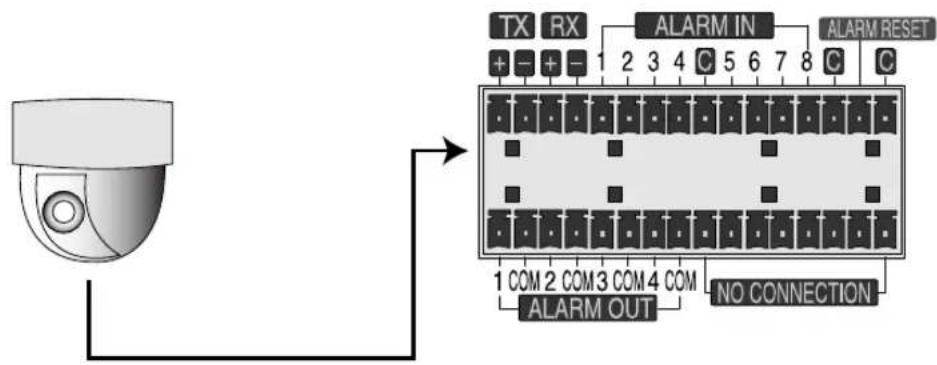

Connexion de dispositif RS-485 ● Connectez le dispositif RS-485 via le port situé à l’arrière du SHR-2160/2162. ● Vous pouvez installer et contrôler la caméra PTZ supportant la communication RS-485.

● Vous pouvez utiliser la méthode Half Duplex ou Full Duplex pour la connexion. ● La plage de débits en bauds comprend 600, 1200, 2400, 4800, 9600, 19200 et 38400.Type Demi Duplex Données (–)Données (+)Type Plein DuplexRx(+) Rx(–)Tx(–)Tx(+)Tx(–) Tx(+)Rx(–)Rx(+)Caméra PTZ SHR-2160/2162arrière

A A VERTISSEMENT VERTISSEMENT Vérifiez d’abord si le dispositif RS-485 est compatible avec le SHR-2160/2162.

Veuillez également faire attention à la polarité (+/ -) du RS-485. SHR-2160/2162/2080/2082-FRA-1 4/25/07 10:29 AM Page 3-9Français

● Connectez le dispositif RS-485 via le port situé à l’arrière du SHR-2080/2082.

● Vous pouvez installer et contrôler la caméra PTZ supportant la communication RS-485.

● Vous pouvez utiliser la méthode Half Duplex ou Full Duplex pour la connexion.

● La plage de débits en bauds comprend 600, 1200, 2400, 4800, 9600, 19200 et 38400.

A A VERTISSEMENT VERTISSEMENT Vérifiez d’abord si le dispositif RS-485 est compatible avec le SHR-2080/2082.

Veuillez également faire attention à la polarité (+/ -) du RS-485.

SHR-2160/2162/2080/2082-FRA-1 4/25/07 10:29 AM Page 3-10SHR-2160/2162/2080/2082-FRA-1 4/25/07 10:29 AM Page 4Chapitre 4

Démarrage du système

4-1 SHR-2160/2162/2080/2082 MANUEL DE L’UTILISATEUR● Lorsque vous mettez l’appareil sous tension, l’écran de logo ci-dessous apparaît. ● Quand le logo apparaît, tous les LED avant clignotent 6 fois pour initialiser le système pour

● A l’achèvement de l’initialisation normale, l’écran en direct s’affiche avec un son Bip. ● Il faut environ 1 minute avant qu’une image en direct apparaisse. Remarque

Le nouveau disque dur peut demander plus de temps pour l’initialisation du système.

Si l’écran en direct ne s’affiche pas sans interruption ou le LED en face répète le clignotement,

vérifiez la connexion entre l’intérieur et l’extérieur. Si le système ne fonctionne pas

normalement, contactez le point de vente où vous avez acheté le produit.

Si l’écran en direct n’apparaît pas, vérifiez si la ‘sortie vidéo’ sort en mode Composite ou VGA.

Le mode par défaut est le mode Composite.

● L’écran en direct n’affecte pas la configuration antérieure du MENU. Si vous redémarrez le

système après l’avoir mis hors tension au cours d’un enregistrement, l’écran en direct

apparaîtra et l’enregistrement se poursuivra. SHR-2160/2162/2080/2082-FRA-1 4/25/07 10:29 AM Page 4-12

Mode d’écran en direct

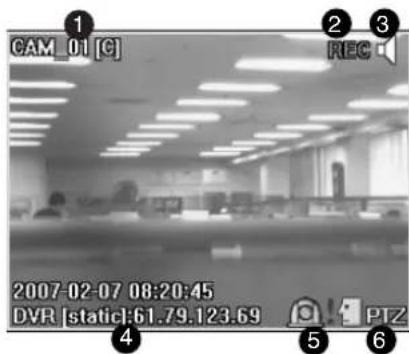

Descriptif des icônes d’écran en direct

Les icônes de l’écran en direct du SHR-2160/2162/2080/2082 affichent la configuration et les functions

actuelles de l’écran.

PTZ N CAM_01CAM_01V.Loss : Icônes d’enregistrement

Ces icônes représentent respectivement l’enregistrement Normal / Evénement

(Alarme + Mouvement) / Programmation.

: Icônes de taille vidéo d’enregistrement

Ces icônes représentent respectivement la taille d’enregistrement Normal / CIF.

- Normal : Demi D1 - (NTSC) 720X240 (PAL) 720X288

- CIF : CIF - (NTSC) 352X240 (PAL) 352X288

: Icône de verrouillage de l'enregistrement

Cette icône indique que l'enregistrement a été verrouillé lors de la configuration de

Cette icône apparaît lorsque vous effectuez un enregistrement alors que le verrouillage

de l'enregistrement est activé.

Veillez à saisir un mot de passe pour annuler l'enregistrement.

: Icônes PTZ Ces icônes apparaissent lorsque vous configurez la caméra PTZ avec les icons

PTZ et elles deviennent jaunes lorsque vous exécutez les fonctions PTZ.

Cette icône représente l’état audio (On/Off) et elle devient jaune lorsque l’audio est

activé. Elle n’apparaît pas si la vidéo ou l’audio est désactivé.

: Icône de détecteur d’évènements

Cette icône apparaît sur le canal synchronisé à l’entrée du signal du détecteur externe

lorsque le détecteur est activé.

: Icône d’évènements de mouvement

Cette icône apparaît sur le canal d’évènements de mouvement lorsque la détection de

mouvement est activée.

Cette icône apparaît lorsque vous effectuez un zoom avant et elle disparaît lorsque vous

annulez le zoom avant.

: Icône Freeze (geler)

Cette icône apparaît en mode Freeze et elle disparaît lorsque vous annulez le mode

: Icône du HDD plein pour l’enregistrement

S’affiche lorsque le disque dur ne dispose pas d’un espace suffisant lors de

: Icône de séquence automatique

Cette icône apparaît en mode séquence automatique.

: Icône Sauvegarde de lecture

Cette icône apparaît lorsque des données de sauvegarde sont lues.

: Icône erreur de ventilateur

Cette icône apparaît lorsque le ventilateur s’arrête.

: Icône No HDD (Pas de lecteur de disque dur).

S’affiche en l’absence de lecteur de disque dur.

Si l’icône indiquant une défaillance du ventilateur ou l’absence de lecteur de disque dur

s’affiche, contactez le service d'assistance technique.

Perte V. / V. Off : l’état d’entrée vidéo

Lorsqu’il n’y a plus d’entrée de données vidéo, [Perte V.] apparaît sur le canal.

Lorsque vous réglez la vidéo sur Off, [V. Off] apparaît.

Descriptif des modes d’écran en direct

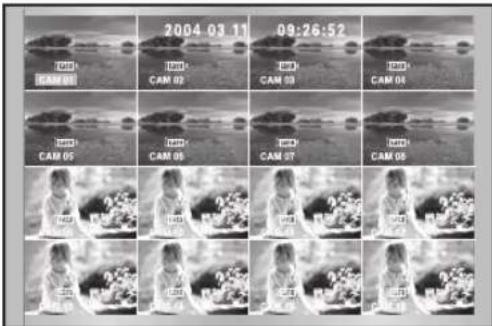

Le modèle SHR-2160 reçoit 16 images en direct et les affiche dans les 9 modes

suivants, comme indiqué dans l'image. (les modèles SHR-2080/2082 ne prennent pas

en charge le mode 16 split (Partagé en 16 parties)

● Mode plein écran :

Le canal sélectionné s’affiche en plein écran et la LED du canal concerné s’allume.

● Mode de division en 4,6,7,8, & 9 :

Permet d'afficher 4, 6, 7, 8 ou 9 canaux en écran partagé.

Vous pouvez accorder le numéro de chaînes et les écrans divisés vous mêmes.

Le mode de division en 4CH ou 9CH a la fonction de changement d’écran. Référez-vous à

(4-4) l’installation du mode d’écran en live. Appuyez sur le bouton [Direction Control] dans

le mode de division en 8CH et l’écran principal (CAM_01 dans la figure) va bouger.

● Mode de divison en 16 :

Permet d'afficher l'image en direct d’un canal en 16 parties.

La sélection de la chaîne dans le mode divisé en 16 n’est pas disponible.

● Mode PIP (Image dans l’image) :

Permet d'afficher une image au format 1/3 en plein écran.

Vous pouvez placer l’écran PIP sur l’une des cinq zones du plein écran avec les touches

● Mode séquence automatique :

Mode de divison en 9 Mode de divison en 6

Mode de divison en 8

Mode PIP Mode plein écran

Mode séquence automatique

Mode de divison en 7 CAM_03CAM_04CAM_01CAM_02CAM_03CAM_06CAM_04CAM_01CAM_02CAM_07CAM_05 Mode de divison en 4 CAM_01 CAM_02CAM_03CAM_06CAM_05CAM_08 CAM_09CAM_04CAM_07CAM_02CAM_03CAM_06CAM_05CAM_01CAM_04 ➞

Sélectionner le Mode d’écran Live

Chaque mode peut être sélectionné par le [Bouton MODE] et [bouton de CH1 ~ CH16].

La figure suivante montre le Mode Live de SHR-2160 après la conversion.

● L'écran initial du modèle SHR-2160 est en mode Split (Partagé).

L'écran initial des modèles SHR-2080/2082 est en mode 9 split (Partagé en 9

● Le mode par défaut de 9 écrans divisés est [9Split 1] pour [CH1 ~ CH9], [9Split 2]

pour [CH10 ~ CH16], et [9Split Screen change] pour [9Split 1] et [9Split 2]

● Le mode par défaut de 4 écrans divisés default est [4Split 1] pour [CH1 ~ CH4],

[4Split 2] pour [CH5 ~ CH8], [4Split 3] pour [CH9 ~ CH12], [4Split 4] pour

[CH13 ~ CH16], et [4Split Screen change] pour [4Split 1] ~ [4Split 4]

● Autres modes que le plein écran peuvent être sélectionnés en appuyant sur le

bouton [Mode] et le bouton [ ,

A chaque fois que vous appuyez sur le bouton [Mode], le mode change dans la

procédure suivante : [16Split]

➝ [9Split 1] ➝ [4Split 1] ➝ [6Split] ➝ [7Split] ➝

[8Split] ➝ [PIP] ➝ [Screen Mode] ➝ [16Split].

A chaque fois que vous appuyez sur le bouton [ ,

➝ ], le mode change dans la

procédure suivante, [9Split 1, 2, Screen Mode], [4Split 1, 2, 3, 4, Screen Mode].

● Appuyez sur le bouton [CH1~CH16] pour voir le plein écran de chaque chaîne.

● Appuyez sur le bouton Mode après avoir converti en plein écran dans le mode de

écrans divisés pour retourner à l’écran du mode de division.

Sélection du canal en direct & Configuration audio On/Off

Ala différence du mode plein écran, du mode écran divisé en 9 et du mode sequence

automatique, les autres modes écran divisé vous permettent de choisir le canal à afficher dans

chaque zone divisée. Cependant, le canal dont le MENU est réglé sur ‘audio On’ peut configurer

l’audio On/Off dans tous les modes En direct.

Configuration Audio On/Off en plein écran

En mode Plein écran, la bande son du canal sélectionné se met en marche automatiquement et

vous donne ainsi la possibilité d'activer ou désactiver le son en appuyant sur le bouton Audio.

En fonction de la condition de configuration Audio On/Off, l’icône Audio de la chaîne devient

16 Sélectionner Audio On/Off dans le mode de division

16 Si vous appuyez sur [Entrée] dans le mode de division, le curseur suivant apparaîtra

et la chaîne sera sélectionnée.

Lorsque vous choisissez un canal provisoire, il vous est

possible d'activer ou de désactiver le son du canal sélectionné à l'aide du bouton Audio. En

fonction de la condition de configuration Audio On/Off, l’icône Audio de la chaîne devient

Jaune/Blanche. Vous pouvez régler le son pour 1 à 4 canaux en mode 16-split (Ecran 16 parties).

(les modèles SHR-2080/2082 ne prennent pas en charge le mode 16 split (Partagé en 16 parties). SHR-2160/2162/2080/2082 MANUEL DE L’UTILISATEUR 4-5

Sélection des canaux en mode 4, 6, 7, 8 et 9 split (partagé en 4, 6,

7, 8 et 9 parties) et en mode PIP (PIP) et réglage de la fonction

Audio On/Off (Audio activé/désactivé).

Comme pour le mode 16 split (Partagé en 16 parties), lorsque vous appuyez sur le bouton [Enter]

(Entrée) en mode 4, 6, 7, 8 et 9 split (Partagé en 4, 6, 7, 8 et 9 parties) et en mode PIP (PIP), le

curseur de sélection apparaît et permet de sélectionner le canal approprié.

Lorsque vous choisissez un canal provisoire, il vous est possible de sélectionner la chaîne

visionnée à l'aide des boutons 1 à 16 et d'activer ou de désactiver le son à l'aide de la DEL du

bouton Audio (Audio) de la même manière qu'en mode 16-split (écran partagé en 16 parties).

Selon que le son soit activé ou désactivé, l'icône Audio du canal approprié devient jaune/blanche. CAM_13CAM_09CAM_14CAM_10CAM_15CAM_11CAM_05CAM_06CAM_07CAM_01CAM_02CAM_03CAM_16CAM_12CAM_08CAM_04SHR-2160/2162/2080/2082-FRA-1 4/25/07 10:29 AM Page 4-5Français

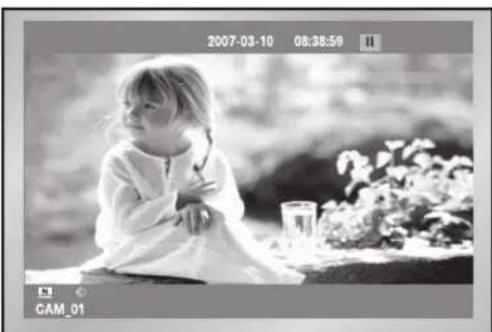

La fonction Freeze effectue une pause sur l’image vidéo de l’écran en direct et elle est disponible

uniquement en mode En direct. Vous pouvez configurer la fonction Freeze On/Off avec le bouton

[FREEZE]. Vous pouvez activer ou désactiver le gel à l'aide du bouton [FREEZE] (GEL).

La fonction Zoom agrandit deux fois la zone sélectionnée et elle est disponible

uniquement en mode plein écran. Lorsque vous appuyez sur le bouton [ZOOM] en

mode plein écran, la zone agrandie s’affiche et vous pouvez ajuster la position de la

zone sélectionnée. Lorsque vous sélectionnez une zone et appuyez sur le bouton

[Entrée], la zone s’affiche en taille deux fois plus grande. Lorsque vous appuyez de

nouveau sur ce bouton, l’écran précédent pour sélectionner la zone à agrandir

réapparaît. Vous pouvez utiliser la fonction Zoom Off avec le bouton [ZOOM] suite à

l’agrandissement d’une zone. Le bouton de configuration Zoom [LED Zoom] s’active ou

se désactive en fonction de l’état de configuration zoom On/Off. Mode simple Zoom enZoom en l’étatBoutonZOOM BoutonZOOM BoutonENTERBouton ENTERBouton MOVE SHR-2160/2162/2080/2082-FRA-2 5/11/07 12:01 PM Page 4-6Français

Surveillance des évènements

La surveillance des évènements affiche à l’écran le canal synchronisé à un

évènement spécifique (Détecteur / Mouvement / Perte vidéo) lorsque cet évènement

survient. Vous pouvez configurer la surveillance des évènements On/Off et l’intervalle

entre deux évènements dans [Menu]

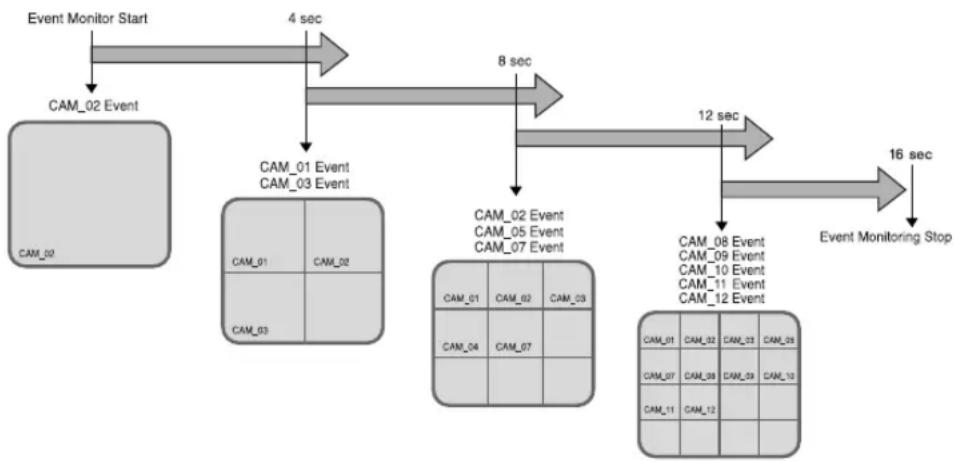

Si vous réglez la surveillance des évènements sur un intervalle de 5 secondes et qu’un

évènement arrive sur le canal CH2 au début de cet intervalle comme montré dans la

figure ci-dessous, le système affiche le canal CH2 en plein écran pendant 5 secondes.

L’évènement suivant arrivé dans la limite de 5 secondes s’affiche avec l’évènement

précédent. Dans la figure ci-dessous, les évènements du canal CH1 et du canal CH3

arrivent dans la limite de 5 secondes (par exemple, dans 4 secondes) après l’évènement

du canal CH2 et les trois évènements s’affichent sur l’écran divisé en 4.

Ainsi, les évènements des canaux CH2, CH5 et CH7 arrivés dans la limite de 5

secondes après les évènements des canaux CH1 et CH3 sont intégrés dans les deux

évènements précédents et tous les cinq évènements s’affichent sur l’écran divisé en

9. Si aucun autre évènement n’arrive pendant l’intervalle entre deux évènements, le

système revient au mode En direct précédent.

Lorsque vous appuyez sur le bouton [Alarme] pendant l’intervalle entre deux évènements,

la surveillance des évènements s’arrête. A la détection d’un évènement, [LED Alarme]

s’allume. Si vous appuyez sur le bouton [Alarme] à cet instant, [LED Alarme] disparaît.

Appuyez sur [ALARM] pour réinitialiser les parameters de l’alarme. L’icône des

événements dispparaîtra et cette fonction sera annulée pendant la surveillance des

événements. Lorsque l’heure d’enregistrement des événements, l’heure de

Pré-alarme et celle de Post-alarme étaient déjà réglée une fois l’alarme a été sonnée,

l’enregistrement des événements sera fait pour la période fixée.

SHR-2160/2162/2080/2082 MANUEL DE L’UTILISATEUR

Surveillance de la sortie SPOT La surveillance de la sortie SPOT n’a aucun lien avec la sortie écran en direct qui

surveille l’écran entier d’un canal spécifique. En sélectionnant la surveillance à partir

de l’écran MENU, vous pouvez désigner un canal parmi CH1 à CH16 pour la

surveillance de la sortie SPOT ou faire afficher les canaux un par un à un intervalle

défini de la même manière qu’en mode séquence automatique du mode En direct.

En sélectionnant la surveillance de la sortie SPOT sur On, vous pouvez projeter le

canal d’évènements. Dans le cas où les évènements arrivent simultanément sur

plusieurs canaux, le canal d’évènements du plus bas numéro a la priorité pour la

Si le problème de ventilateur persiste, la durée de vie de l’appareil sera diminuée.

Si une erreur au niveau du ventilateur est signalée, veuillez contacter le service d’assistance

A A VERTISSEMENT VERTISSEMENT Si le HDD incorporé n’est pas branché, ou s’il a une erreur d’alimentation, ‘l’erreur du HDD

incorporé" indiquant ( ) s’affiche en haut à gauche.

(1) Mode d’écran en direct

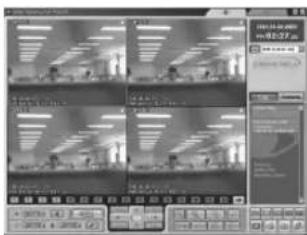

(2) Mode de surveillance par Smart Viewer

fonctionnent seulement et les autres functions y compris l’enregistrement, la recherché, la

lecture, la configuration du menu, et PIZ ne fonctionnent pas.

Si le problème ci-dessus se produit, assurez-vous de contacter un centre de service pour régler

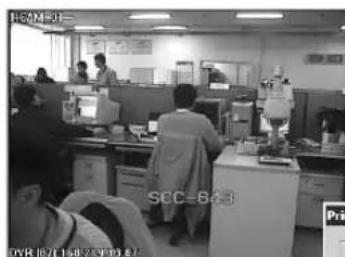

A A VERTISSEMENT VERTISSEMENT Si le ventilateur dans un ensemble ne fonctionne pas ou a un probème, le message d’erreur de

ventilateur se lance dans l’écran en direct comme la photo ci dessous. Puis l’icône

d’erreur de ventilateur apparaît en haut à gauche. Dans ce cas, vérifiez le ventilateur dans

l’ensemble. L’icône en haut à gauche disparaît automatiquement si le ventilateur recouvre son

Informations sur le ventilateur

Une erreur se produit dans le ventilateur.

Référez-vous au mode d’emploi.

Dans la fenêtre Live (Direct), vous pouvez sélectionner un canal principal de la manière

- Lorsque vous appuyez sur le bouton Stop (Arrêt) puis sur un bouton numéroté de 1 à 16

correspondant aux canaux, ce canal est alors configuré comme sortie principale.

- Lorsque vous appuyez sur le bouton Stop (Arrêt) puis sur le bouton Mode (Mode) dans les 2

secondes, la sortie principale est configurée lorsque le mode d'affichage change. SHR-2160/2162/2080/2082-FRA-1 4/25/07 10:29 AM Page 4-8SHR-2160/2162/2080/2082-FRA-1 4/25/07 10:29 AM Page 4-9Chapitre 5

Configuration du menu

Le curseur jaune indique la fenêtre actuelle. Utilisez la touche ,,¦ ou  située sur le

panneau avant pour déplacer le curseur sur le menu désiré. Lorsque vous appuyez sur la

touche “Entrée” en mettant le curseur sur le menu désiré, le système entre en nouveau

mode. Appuyez sur la touche “Entrée” pour confirmer votre sélection. Dans le menu

tombant, utilisez la touche  ou  pour déplacer le curseur sur le menu désiré.

● “OK” ou “Annuler” dans la fenêtre de configuration du menu.

Une fois la configuration modifiée, la procédure de nouvelle configuration du menu se

termine lorsque vous appuyez sur “OK”.

Appuyer sur “Annuler” annule la configuration précédente et vous faire revenir au menu

● Bouton “MENU” & Bouton “Recherche”

Le bouton MENU et le bouton Recherche fonctionnent comme le bouton d’entrée lorsque

vous appuyez là-dessus pour la première fois.

Une fois l’entrée effectuée, ces boutons s’utilisent pour revenir à la page précédente.

Si vous appuyez sur le bouton MENU dans tous les menus de configuration, vous

reviendrez au menu précédent. Si vous appuyez sur le bouton MENU en mode direct, la

fenêtre du mot de passe apparaît pour valider l’utilisateur.

● Le signe “>” ou “V” situé à côté du titre s’utilise pour copier une ligne sur la valeur de la

première ligne en suivant la direction de la flèche.

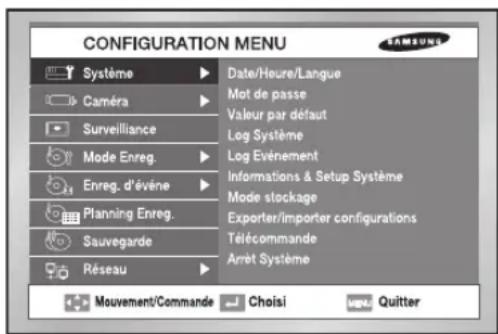

● La première page du menu est composée comme suit :

Validation de l’utilisateur pour entrer dans la fenêtre MENU Appuyez sur la touche "MENU" pour entrer dans la fenêtre de Configuration du Menu.

Sélectionnez Menu parmi Menu, Sauvegarde et Mise hors tension dans le champ de

configuration. (Vous pouvez également exécuter ces fonctions de Sauvegarde et de Mise hors

tension une fois l'utilisateur validé.) L’identifiant est paramétré en statut administrateur car seul

l’utilisateur avec le statut d’administrateur peut entrer dans la fenêtre du Menu. Entrez le mode

de passe Admin. que vous avez défini et sélectionnez OK.

SHR-2160/2162/2080/2082 MANUEL DE L’UTILISATEUR SHR-2160/2162/2080/2082-FRA-1 4/26/07 6:58 PM Page 5-1Français

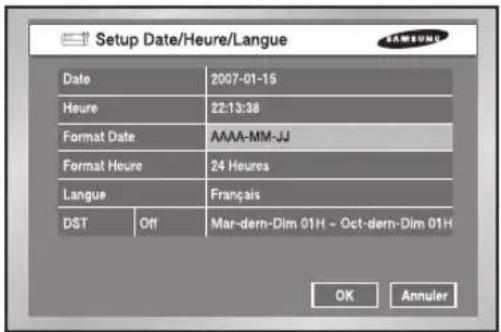

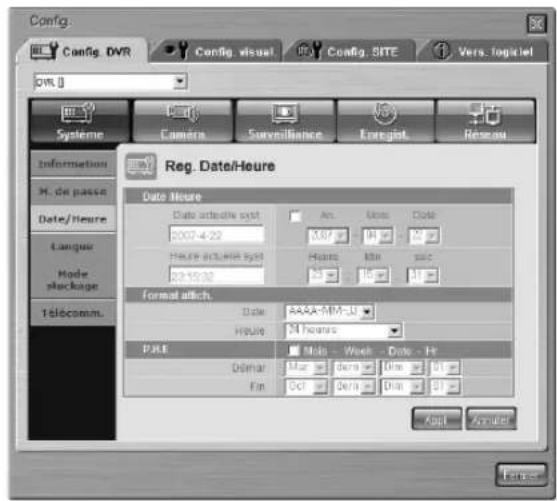

5-2 ● Date Appuyez sur la touche “Entrée” puis la touche ¦ ou  pour déplacer le curseur

sur J/M/A. Utilisez la touche  ou  pour modifier la date. Appuyez sur la touché

“Entrée” pour sortir du menu. ● Heure Appuyez sur la touche “Entrée” puis la touche ¦ ou  pour déplacer le curseur

sur H/M/S. Utilisez la touche  ou  pour modifier l’heure.

Appuyez sur la touche ‘Entrée’ pour quitter le mode.

Le changement definitive ne s’effectue que lorsque vous appuyez sur “OK” ou

Trois formats sont supportés : Année-Mois-Jour / Jour-Mois-Année / Mois-Jour-Année.

Deux formats sont supportés : 24 heures / 12 heures (AM/PM).

Après avoir choisi votre langue, le OSD s’affiche en langue sélectionnée. Les

langues disponibles se trouvent dans la liste.

● DST (Heure avancée)

L’heure avancée ajoute une heure à l’heure locale. Ce paramètre permet au

système d’afficher l’heure réglée selon l’heure avancée (DST). Si l’heure avancée

est désactivée,elle ne s’applique pas. Pour régler l’heure avancée (DST), entrez

l’heure de départ et l’heure d’arrivée sur la droite. Cela ne vous permet que de

paramétrer le mois, la semaine(par exemple 1ère, 2ème, 3ème, 4ème et

dernière),la date et l’heure.

[Modification de la date/heure]

Lorsque vous appuyez sur “OK” après avoir modifié la date et l’heure, une fenêtre demandant

la confirmation de modification apparaît. Appuyez sur “Oui” pour changer la date/’heure.

Comme la date/l’heure ne change pas dans processus de sauvegarde/d’ enregistrement,

assurez-vous d’arrêter le processus de sauvegarde/d’ enregistrement avant de changer la

date/l’heure . Si la date et l’heure sont modifiées, le système redémarre.

[Configuration de l’heure d’été]

La sauvegarde en cours sera annulée. L’enregistrement en cous sera suspendu pendant

quelques temps en attendant le redémarrage du système.

A A VERTISSEMENT VERTISSEMENT

[Modification de la date/heure]

Si vous modifiez la date/heure sur une valeur antérieure, les données enregistrées avant la

restauration seront effacées. Par exemple, si vous changez l’heure de 08h00 à 07h00, toutes

les données enregistrées entre 07h00 et 08h00 seront effacées.

A A VERTISSEMENT VERTISSEMENT

Le système avançant d’une heure, les données enregistrées depuis une heure seront effacées.

Comme l’heure d’été s’active à l’heure actuelle, soyez extrêmement prudent avec cette option

afin d’éviter tout problème causé par l’effacement des données ou le redémarrage du système.

SHR-2160/2162/2080/2082-FRA-1 4/26/07 6:58 PM Page 5-3Français

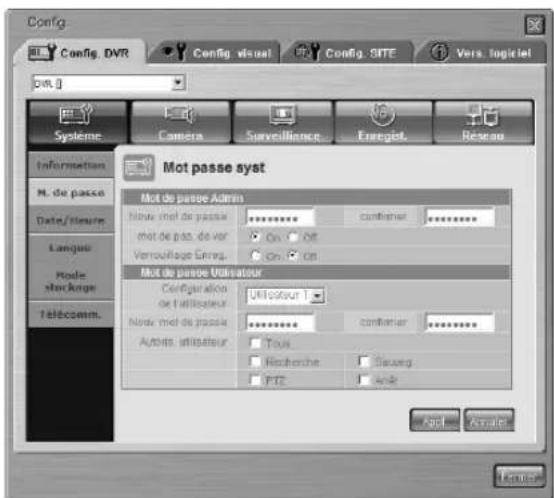

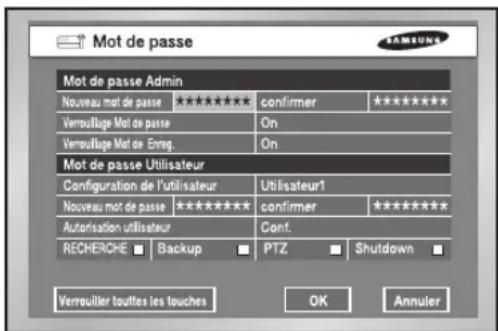

● Le mot de passe par défaut est ‘4321’.

● Nouveau mot de passe

Utilisez cette fonction pour changer le mot de passe système du

SHR-2160/2162/2080/2082. Vous pouvez saisir jusqu’à 8 chiffres pour créer un

nouveau mot de passe. Après avoir appuyé sur le bouton Enter (Entrée), effectuez

la saisie à l'aide des boutons numérotés 1 à 9, 10 (correspond à 0) situés à

gauche. Lorsque vous appuyez sur la touche “Entrée” après le changement, le

système passe automatiquement à l’étape “Confirmation de nouveau mot de

Cette action confirme que le nouveau mot de passe est correct. Entrez une

nouvelle fois le nouveau mot de passe dans le champ.

● Verrouillage du mot de passe

Si cette fonction est activée, une fenêtre pop-up demandant la validation de

l’utilisateur (vous devez remplir les champs de configuration, de l'identifiant et du

mot de passe) s’affiche à chaque fois que vous cliquez sur menu. Si elle est

désactivée, vous pouvez accéder aux menus sans entrer le mot de passe.

● Verrouillage d'enregistrement

Si le Verrouillage Mot de Enreg. est réglé sur On : lors de la désactivation de

l’enregistrement, une fenêtre contextuelle demandant le mot de passe s’affiche.

● Autorisation utilisateur

Vous pouvez sélectionner toutes les recherches, sauvegardes, dispositifs PTZ et

mises hors tension. Par exemple, si l'utilisateur n'a pas accès à la recherche, il ne

pourra pas entrer dans le mode Recherche.

● Verrouiller toutes les touches

Si vous sélectionnez cette fonction, le système entrera immédiatement dans le

mode direct. Si vous appuyez sur n'importe quel bouton du panneau avant ou de

la télécommande, la fenêtre d'entrée du mot de passe apparaît. Si vous entrez

correctement le mot de passe, la fonction de verrouillage sera désactivée.

Le mot de passe par défaut pour l'administrateur et l'utilisateur est “4321”. Åh Si vous

bénéficiez du statut utilisateur, vous pouvez sélectionner 5 utilisateurs (Utilisateur1 à

Utilisateur5) et assigner les droits d'accès utilisateur à l'utilisateur sélectionné.

Si vous appuyez sur Setup (Configuration) dans Autorisation utilisateur, tous les droits

d'accès sont sélectionnés.

[Verrouiller toutes les touches]

Si vous sélectionnez cette fonction, le système passe immédiatement en mode direct et toutes

les touches seront verrouillées.

SHR-2160/2162/2080/2082-FRA-1 4/26/07 6:59 PM Page 5-4Français

SHR-2160/2162/2080/2082 MANUEL DE L’UTILISATEUR

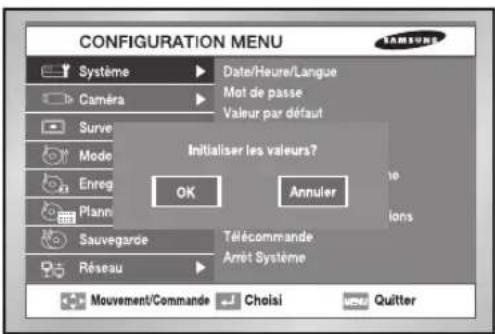

Restauration des paramètres usine par défaut

● ICette fonction initialise toues les valeurs du menu. Les données enregistrées ne seront pas

effacées. Appuyez sur “OK” dans la fenêtre de confirmation pour démarrer l’initialisation.

Restauration des paramètres usine par défaut

● Les journaux système sont utilisés par un contrôleur pour vérifier les enregistrements

● Cette fonction affiche les informations relatives aux journaux système telles que les

date/heure du démarrage système, de l’arrêt système et de la modification de la

configuration du menu.

● Début : pour aller à la première page du journal

● Précédent : pour revenir à la page précédente du journal.

● Suivant : pour aller à la page suivante du journal.

● Fin : pour aller à la page la plus récente du journal.

SHR-2160/2162/2080/2082-FRA-1 5/3/07 4:32 PM Page 5-5Français

Journaux d’événements

● Pour vérifier les enregistrements relatifs aux événements tels que Alarme / Mouvement /

● Cette fonction affiche les informations relatives aux journaux d’événements telles que la

date/heure des événements.

● Début : pour aller à la première page du journal

● Précédent : pour revenir à la page précédente du journal.

● Suivant : pour aller à la page suivante du journal.

● Fin : pour aller à la page la plus récente du journal.

● Liste des journaux d’événements

Perte vidéo CH[N°] Canal[N°] Perturbation de l’image

Détection d’alarme CH[N°] Canal[N°] Alarme

Détection de mouvement CH[N°] Canal[N°] Détection de mouvement

SHR-2160/2162/2080/2082-FRA-1 4/25/07 10:29 AM Page 5-6Français

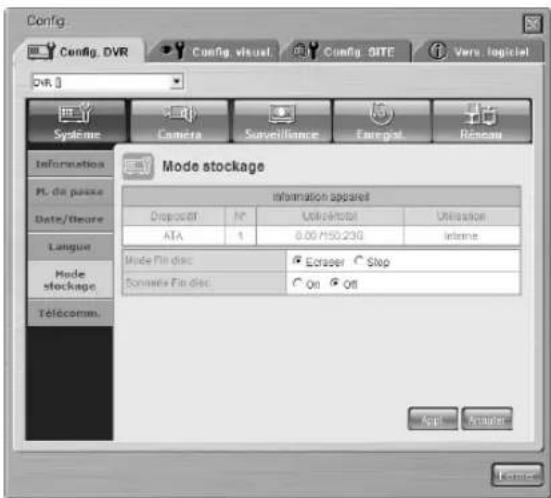

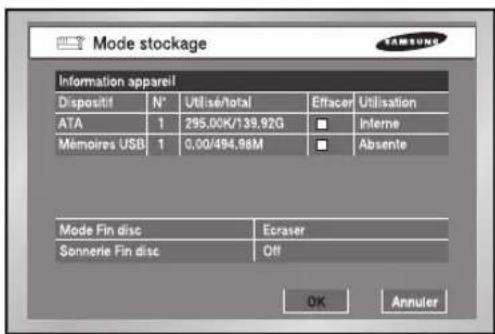

Vous pouvez configurer les paramètres relatifs au dispositif de stockage de masse.

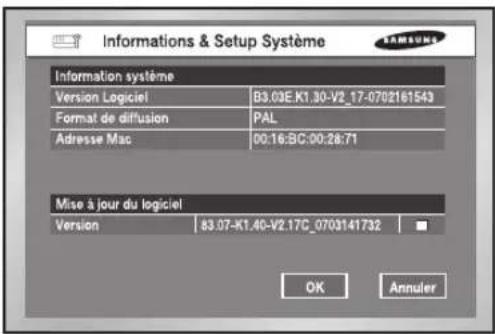

La fenêtre de configuration vous permet de visualiser les paramètres suivants :

● Version du logiciel : Affiche la version courante du logiciel. La valeur ne peut être

● Format de diffusion : Affiche le format courant de diffusion (NTSC/PAL). La valeur

ne peut être modifiée.

● Adresse Mac : Adresse du matériel 6-octets. La valeur ne peut être modifiée.

● Mise à jour du logiciel

Vous pouvez mettre à niveau le logiciel à l’aide du dispositif USB. Si aucun

dispositif n'est branché, None (Aucun) s'affiche. Si la mémoire USB dispose d'un

logiciel de mise à niveau, sa version s'affiche. Pour la mise à niveau au logiciel

enregistré dans l’appareil USB, sélectionnez la case à cocher à droite et appuyez

A A VERTISSEMENT VERTISSEMENT

[Mise à jour du logiciel USB]

Téléchargez le logiciel pour la mise à jour sur le site web http://www.samsung.com, Partie CCTV.

Si l’USB mémoire pour la mise à jour a un format non supporté par DVR set, la mise à jour est

Dans ce cas, utilisez la ‘suppression du dispositif’ du menu 5-7 informations système et

Un seul fichier pour la mise à jour est autorisée dans l’USB mémoire.

En tant que disque dur physique interne de l’appareil principal SHR4080 connecté par un câble IDE, il

[Disque dur externe]

En tant que disque dur physique connecté au port situé à l’arrière de l’appareil principal

SHR-2160/2162/2080/2082, il stocke les données.

Ce disque dur peut être utilisé comme disque dur étendu ou disque dur de sauvegarde.

- Disque dur étendu : complète le volume du disque dur interne. En étant connecté, il remplace le disque

- Disque dur de sauvegarde : sauvegarde l’ensemble de données enregistrées.

Usage : Disque dur interne

C’eset un disque dur physique branché à la cable IDE à l’intérieur du corps principal de

SHR-2160/2162/2080/2082.

Usage : Disque dur externe (Disque dur étendu ou Disque dur de sauvegarde)

Il s’agit d’un type de matériel connecté à la partie avant / arrière du SHR-2160/2162/2080/2082 par le

● Information appareil

Affiche le numéro, la capacité et l'utilisation de l'ATA et des dispositifs USB. Les valeurs

affichées ne sont pas modifiées. Vous pouvez retirer les données du disque dur ou de la

mémoire USB après avoir coché la case effacer.

Arrêt(Stop) : Arrête l'enregistrement une fois le disque plein alors que l'enregistrement est

Ecraser : Efface les données enregistrées précédemment pour enregistrer les nouvelles

données une fois le disque plein lors de l'enregistrement.

On : Sonne une fois le disque dur plein pendant l'enregistrement.

Off : Bien que le disque dur soit plein pendant l'enregistrement, il n'émet pas de sonnerie.

A A VERTISSEMENT VERTISSEMENT

[Effacer le disque dur]

Les données ne peuvent pas être effaces pendant la procédure de sauvegarde ou

d’enregistrement. N’oubliez pas de suspendre la sauvegarde ou l’enregistrement

avant d’effacer les données.

SHR-2160/2162/2080/2082-FRA-1 4/25/07 10:29 AM Page 5-8Français

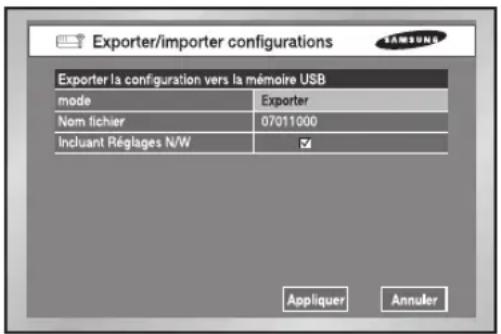

Exporter/importer configurations

Vous pouvez utiliser ce menu pour exporter ou importer les paramètres relatifs au

graveur numérique (DVR) vers/depuis la mémoire USB.

Les paramètres en relation sont les suivants :

● Mode : Vous pouvez sélectionner tout import ou export.

● Nom de fichier ou ouverture de fichier : La convention de dénomination par défaut

de fichier est YYMMDD00. “00” est le numéro de série, il augmente de 1.

Pour modifier le nom du fichier, appuyez sur la touche ENTER (ENTREE).

Le clavier virtuel apparaît pour vous permettre de modifier la valeur d'entrée.

En cas d’import; le nom du fichier d’importation qui est inclus dans le dispositif

Une fois l’importation terminée, votre DVR redémarre automatiquement.

● Incluant Réglages N/W: En cas d’export, il est toujours coché. Mais en cas

d’import, vous pouvez modifier la sélection. La fonction d’importation/exportation

n’affecte pas la zone Config mode détection mouvements et Programmateur.

A A VERTISSEMENT VERTISSEMENT Une fois le mode Fin Disque Dur réglé sur Overwrite (Ecraser) et lorsque le disque dur écrase

les données ayant été précédemment sauvegardées, l'heure de début de sauvegarde peut être

modifiée ou le processus de sauvegarde annulé.

[Ecrasement Disque Dur]

Une fois que la commande Ecraser est sélectionnée, les données relatives à l'évènement

précédent doivent être supprimées et le mode modifié.

SHR-2160/2162/2080/2082-FRA-1 4/26/07 7:00 PM Page 5-9Français

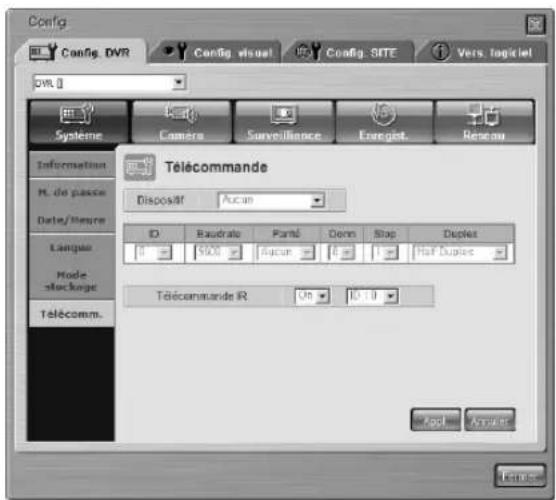

● MENU pour l’utilisation du clavier de système Samsung

Une télécommande, branchée au port RS485.

C’est un nom d’utilisateur privé de SHR-2160/2162/2080/2082.

Ce nom d’utilisateur privé est essentiel pour SSC-2000 parce que SSC-2000 peut contrôler

plusieurs SHR-2160/2162/2080/2082 DVR.

Le taux de transfert pour communiquer avec SSC-2000

Il doit être le même pour SSC-2000 le taux de transfert pour la communication.

Configure une de None / pair / impair.

Configure soit 7 ou 8.

Sets up either 1 or 2.

Configure soit Demi Duplex soit Plein Duplex.

Permet d’activer ou de désactiver la télécommande.

L’identifiant de la télécommande peut être défini entre 0 et 99.

Vous ne pouvez pas utiliser simultanément la PTZ et la télécommande en raison de problèmes

de communication entre les deux appareils.

En mode PTZ control (Contrôle PTZ), le mode PTZ (PTZ) du magnétoscope numérique est

annulé lorsque le Mode Remote Control (Télécommande) est activé ; à l'inverse, la

télécommande est désactivée lorsque le magnétoscope numérique passe en mode PTZ (PTZ)

alors qu'il est contrôlé par la télécommande.

Reportez-vous au manuel d'utilisation de la télécommande pour en savoir plus sur le contrôle

de la PTZ du magnétoscope numérique à l'aide de la télécommande.

SHR-2160/2162/2080/2082-FRA-1 4/25/07 10:29 AM Page 5-10Français

● Pour terminer en toute sécurité la procédure en cours et mettre l’appareil hors tension.

Appuyez sur “OK” dans la fenêtre de confirmation et mettez l’appareil hors tension lorsque

le message “Prêt à la mise hors tension” s’affiche.

A A VERTISSEMENT VERTISSEMENT

Si vous mettez le système hors tension sans utiliser le menu Arrêt système, vous risquez de

provoquer des fonctionnements anormaux tels que perte de données ou échec disque. La mise

hors tension de l’appareil doit être effectuée dans le menu Arrêt système.

SHR-2160/2162/2080/2082-FRA-1 4/25/07 10:29 AM Page 5-11Français

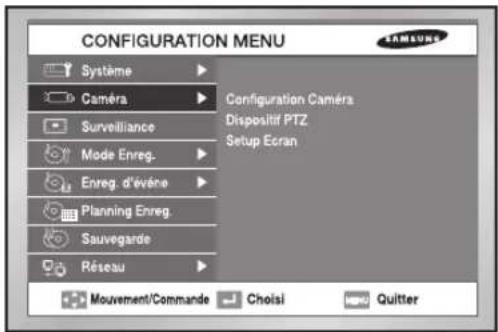

Caméra ● Le menu Caméra est composé comme suit :● Vidéo On : Les images de la caméra du canal sélectionné apparaissent.

Off : Les images de la caméra du canal sélectionné disparaissent.

Covert1 : affiche les informations sauf celles pour video de la chaîne sélectionnnée.

Covert2 : n’affiche aucune information.

La configuration du nom Audio/Cam /de l’Auto séquence est impossible dans la chaîne Off. ● Audio On : Vous pouvez entendre le son venant du canal sélectionné.

Off : Vous ne pouvez pas entendre le son venant du canal sélectionné.

Seuls 4 canaux peuvent être sélectionnés pour le son. ● Pour le 2080/2082, les informations concernant 8 canaux s’affichent. Configuration caméra SHR-2160/2162/2080/2082-FRA-1 4/25/07 10:29 AM Page 5-12Français

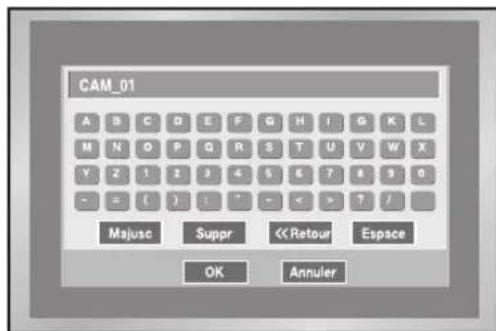

Vous pouvez donner un nom à la caméra du canal sélectionné.

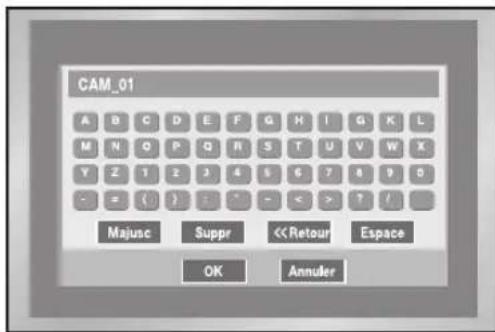

Lorsque vous appuyez sur la touche Entrée, un clavier virtuel apparaît.

En déplaçant le curseur, vous pouvez entrer des caractères un par un.

Vous pouvez utiliser jusqu’à 15 caractères.

Vous ne pouvez pas utiliser la barre espace.

Appuyez sur la touche Maj. pour changer le mode du clavier (2 modes)

SHR-2160/2162/2080/2082 MANUEL DE L’UTILISATEUR

Vous pouvez définir la durée de chaque canal en mode séquence automatique du mode En

Le canal réglé sur Off ne fonctionnera pas en mode sequence automatique.

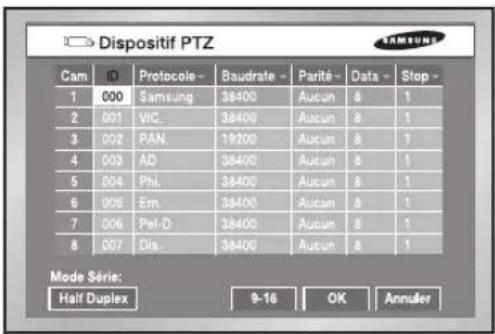

● ID Nom de caméra PTZ.(0 à 255)

Protocole supporté par la caméra PTZ.

Les protocoles supportés sont les suivants :

Samsung / Vic. / Pan. / AD / Phi. / Ern. / Pel-D / Pel-P / Vcl. / Dia. / Kal. / Kal. / Tech.

● Taux de transmission

Le taux de transmission est supporté par le dispositif PTZ.

600 / 1200 / 2400 / 4800 / 9600 / 19200/38400

Réglage possible : Aucune, Paire, Impaire.

Réglage possible : 7 ou 8.

Réglage possible : 1 ou 2.

Réglage possible : Half Duplex ou Full Duplex.

● Pour le 2080/2082, les informations concernant 8 canaux s’affichent.

A A VERTISSEMENT VERTISSEMENT Les éléments ci-dessus doivent correspondre à la configuration de la caméra PTZ.

Pour en savoir plus, veuillez vous référer au manuel de l’utilisateur de la camera PTZ.

SHR-2160/2162/2080/2082-FRA-1 4/26/07 7:01 PM Page 5-14Français

● La fenêtre ci-dessus vous permet de régler la luminosité/contraste/couleur de l’image de

caméra de chaque canal. Placez le curseur sur le canal à ajuster et régler la

luminosité/contraste/couleur. Une fois le canal sélectionné, celui-ci apparaît dans la zone

PIP située sur la droite. Appuyez sur la touche

 ou  pour adjuster la valeur (0 à 100).

● Lorsque vous sélectionnez un CH >, toutes les valeurs du canal devient identiques à la

valeur du canal dernièrement sélectionné.

● Utilisez la touche “Par défaut” pour initialiser la valeur du canal sur la valeur par défaut ‘50’.

● Pour le 2080/2082, les informations concernant 8 canaux s’affichent.

SHR-2160/2162/2080/2082-FRA-1 4/25/07 10:30 AM Page 5-15Français

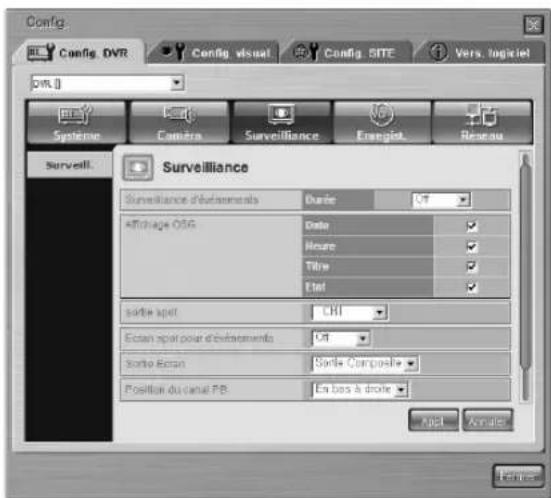

Surveillance ● Surveillance des évènements Vous pouvez sélectionnez une valeur parmi Off/3sec/5sec/10sec/20sec/30sec/Continue.

① Off : La surveillance des évènements ne fonctionne pas et l’écran du canal où arrivent

les évènements n’est pas activé.

➁ 3sec / 5sec / 10sec / 20sec / 30sec : L’écran visualise un canal pendant la durée

sélectionnée avant de passer au canal suivant.

➂ Continuous : The Event Monitoring screen remains alive until you press the front “Alarm”

button to cancel the screen manually. ● Affichage des lettres ① Date : La date s’affiche sur l’écran lorsqu’il est On, et ne s’affiche pas lorsqu’il est Off.

➁ Heure : L’heure s’affiche sur l’écran lorsqu’il est On, et ne s’affiche pas lorsqu’il est Off.

➂ Nom de la Caméra : le Nom de la Caméra s’affiche sur l’écran lorsqu’il est On, et ne

s’affiche pas lorsqu’il est Off.

➃ Status : Audio/Ptz s’affiche sur l’écran lorsqu’il est On, et ne s’affiche pas lorsqu’il est Off. ● Canal de sortie Spot Le canal de sortie Spot est utilisé afin que l’un des deux écrans surveillent un canal en

fixant sur ce canal. Le canal de sortie Spot supporte deux fonctions : Surveillance continue

d’un seul canal et Séquence automatique pour afficher tous les canaux un par un.

① séq. Automatique affiche les canaux de Ch1 à Ch 16.

➁ Réglés sur séq. automatique, les canaux de sortie Spot s’affichent tout à tour.

➂ séq. automatique et identique à la durée définie dans la configuration caméra. ● Ecran d’évènements de sortie Spot Pour définir si la surveillance des évènements sera exécutée pour les canaux de sortie Spot.

① Off : La surveillance des évènements ne sera exécutée pour les canaux de sortie Spot.

➁ 3sec / 5sec / 10sec / 20sec / 30sec : Durée de l’affichage écran de chaque canal.

➂ Continue : Une fois affiché, l’écran reste affiché jusqu’à ce que vous supprimiez

manuellement la LED “Alarme” du panneau avant.

SHR-2160/2162/2080/2082-FRA-1 4/25/07 10:30 AM Page 5-16Français

Lorsque vous appuyez pendant cinq secondes simultanément sur les boutons de

mode et de zoom situés sur le côté gauche de la façade, l'appareil passe de VGA à

composite et de composite à VGA puis redémarre.

Composite : fait apparaître la sortie par le port “Composite / S-Vidéo OUT”.

VGA : La sortie s’effectue par le port “Sortie VGA”.

Lorsque vous changez Composite sur VGA ou vice versa, le système doit

● Emplacement du canal de lecture

Désigne l'emplacement du canal à afficher sur l'écran en mode 9-split (Ecran partagé en 9

Lower right-hand corner (Coin inférieur droit) : l'emplacement se trouve dans le coin

Center (Centre) : l'emplacement se trouve au centre.

● Changement de canaux multiples

Il vous est possible de paramétrer des modifications pour un écran partagé.

Vous pouvez les régler sur 3, 5, 10, 20 ou 30 secondes.

SHR-2160/2162/2080/2082 MANUEL DE L’UTILISATEUR

Lorsqu’elle est réglée sur Composite, la sortie VGA ne fonctionne pas.

Lorsqu’elle est réglée sur VGA, la sortie Composite ne fonctionne pas.

Si vous appuyez pendant 5 secondes sur les boutons MODE (MODE) et ZOOM (ZOOM) situés

sur la façade, le système passe de VGA à COMPOSITE ou de COMPOSITE à VGA puis

Concernant le système NTSC, la sortie VGA étant égale à 720x480 (60 Hz) et si vous disposez

d’un ordinateur avec écran à tube cathodique, vous devrez régler la taille de l’image ; si vous

possédez un ordinateur avec écran LCD ne prenant pas en charge le format 720x480, le signal

de l’image sera défini sur 640x480. Durant ce procédé, la ligne verticale peut émettre un son.

Concernant le système PAL, la sortie VGA étant égale à 720x576 (50 Hz) et si vous disposez

d’un ordinateur avec écran à tube cathodique, vous devrez régler la taille de l’image ; si vous

possédez un ordinateur avec écran LCD ne prenant pas en charge le format 720x576, aucune

image n’apparaîtra dans les parties inférieure et supérieure de l’écran. Remarque : pour les

écrans LCD ne prenant pas en charge la fréquence 50 Hz, soyez très attentifs lors de la

sélection d’un écran LCD car les images ne s’afficheront pas.

SHR-2160/2162/2080/2082-FRA-1 4/25/07 10:30 AM Page 5-17Français

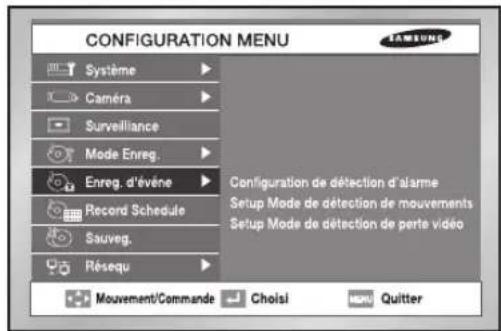

Mode Enregistrement par événement

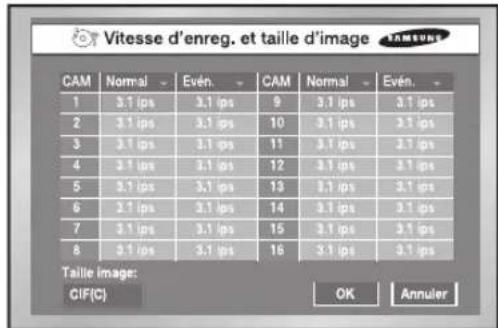

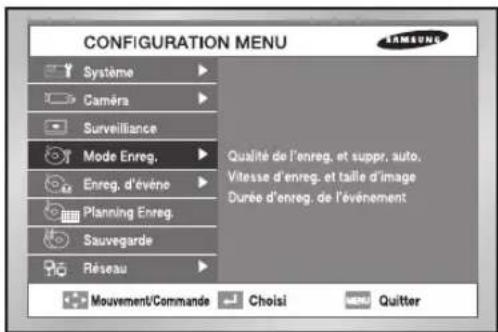

Mode Record (Enregistrement)

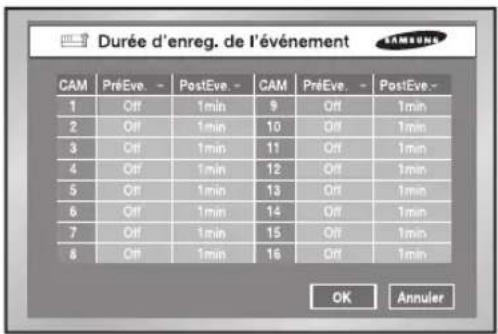

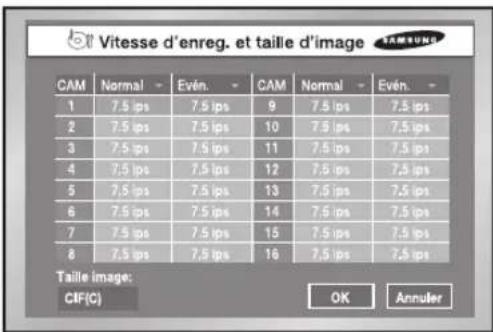

● Vous trouverez ci-dessous la liste détaillée du menu du mode Record

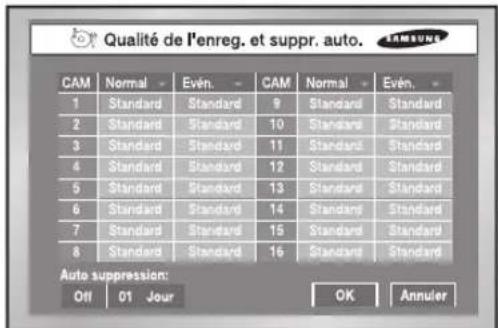

Qualité de l'enreg. et suppr. auto. ● Qualité d'enregistrement de l'image Permet de régler la qualité d'enregistrement de l'image. Vous pouvez choisir entre les

options Très haut / Haut / Standard / Bas ● Suppression automatique Lorsque vous cliquez sur le bouton Off (Désactiver) situé dans la partie inférieure gauche,

vous pouvez activer ou désactiver l'appareil. Si vous sélectionnez On (Activer), vous

pouvez choisir une plage de dates dans laquelle vous pouvez effectuer une recherche en

vous déplaçant à l'aide du bouton Date selection (Sélection de la date). Si vous

sélectionnez Off (Désactiver), vous ne pouvez pas vous déplacer à l'aide du bouton Date

selection (Sélection de la date). La plage de dates peut être comprise entre 1 et 99. SHR-2160/2162/2080/2082-FRA-1 4/25/07 10:30 AM Page 5-18Français

SHR-2160/2162/2080/2082 MANUEL DE L’UTILISATEUR

Le bouton REC (ENREG.) situé en façade permet de sélectionner les paramètres du

mode Record (Enregistrement).

● Record/seconds (Enregistrement/secondes)

Permet de régler la vitesse d'enregistrement. La vitesse d'enregistrement correspond au

nombre de scènes enregistrées par seconde.

Lorsque vous réglez la vitesse d'enregistrement sur 30 ips (NTSC) / 25 ips (PAL), plusieurs

scènes sont enregistrées par seconde ; l'image d'enregistrement est ainsi plus détaillée et

aucune image n'est ignorée pendant la lecture. Ce réglage est particulièrement adapté aux

zones pour lesquelles une surveillance rapprochée est nécessaire.

L'appareil peut être réglé sur 30 ips, 15 ips, 7,5 ips, 3,7 ips, 1,8 ips, 0,9 ips ou Off pour le

Pour le système PAL, vous pouvez régler l'appareil sur 25 ips, 12,5 ips, 6,2 ips, 3,1 ips,

1,5 ips, 0,7 ips ou Off.

● La fréquence d'enregistrement par seconde peut varier en fonction du réglage de

la vidéo sur On/Off (Activer/Désactiver) dans le menu Camera (Appareil photo).

1) Si la résolution est réglée sur CIF et le nombre d'écrans vidéo sur 9 -16, vous pouvez

sélectionner la fréquence d'enregistrement 7.5 ips (NTSC) / 6.2 ips (PAL).

2) Si la résolution est réglée sur CIF et le nombre d'écrans vidéo sur 5 -8, vous pouvez

sélectionner la fréquence d'enregistrement 15 ips (NTSC) / 12.5 ips (PAL).

3) Si la résolution est réglée sur CIF et le nombre d'écrans vidéo sur 1 -4, vous pouvez

sélectionner la fréquence d'enregistrement 30 ips (NTSC) / 25 ips (PAL).

4) Si la résolution est réglée sur semi D1 et le nombre d'écrans vidéo sur 9 -16, vous

pouvez sélectionner la fréquence d'enregistrement 3.7 ips (NTSC) / 3.1 ips (PAL).

5) Si la résolution est réglée sur semi D1 et le nombre d'écrans vidéo sur 5 - 8, vous

pouvez sélectionner la fréquence d'enregistrement 7.5 ips (NTSC) / 6.2 ips (PAL).

6) Si la résolution est réglée sur semi D1 et le nombre d'écrans vidéo sur 1 - 4, vous

pouvez sélectionner la fréquence d'enregistrement 15 ips (NTSC) / 12.5 ips (PAL).

La résolution s'affiche dans le coin inférieur gauche de l'écran.

Vous pouvez choisir entre le format CIF ou semi D1.

● Pour les modèles 2080/2082, les informations concernant 8 chaînes s’affichent.

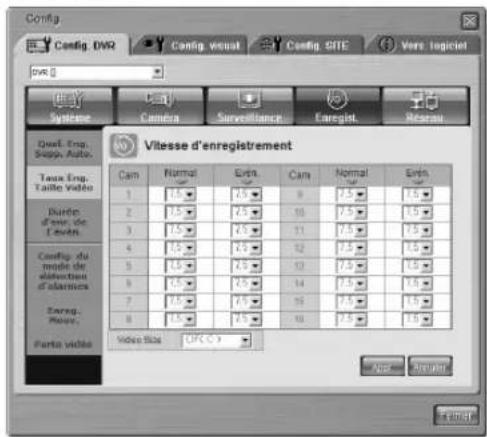

Vitesse d'enreg. et taille d'image

NTSC PAL SHR-2160/2162/2080/2082-FRA-1 4/25/07 10:30 AM Page 5-19Français

Durée d'enreg. de l'événement

Enregistre la situation jusqu’à ce que l’alarme se termine.

Off : Non enregistrement

5sec / 10sec / 20sec / 30sec : Option du temps d’enregistrement avant la fin de l’alarme.

Enregistre la situation depuis que l’alarme est terminé.

Off : Non enregistrement

5sec / 10sec / 20sec / 30sec / 1min / 3min / 5min / 10min / 20min : règle le temps

d’enregistrement après un événement se produit.

Section PréEvénement

Mode enregistrement d’événements

● La liste détaillée du menu Event record (Enregistrement de l'événement) est la suivante :

SHR-2160/2162/2080/2082-FRA-1 4/25/07 10:30 AM Page 5-21Français

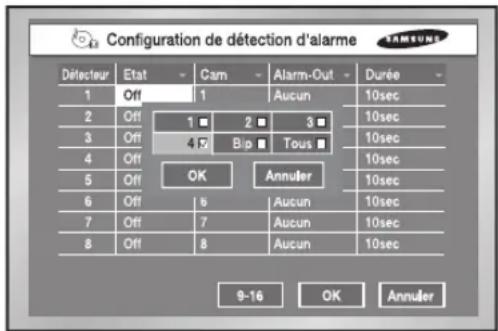

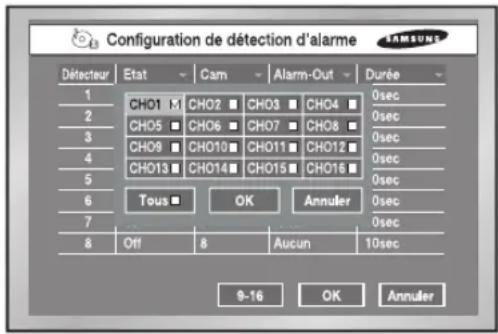

Configuration de Détection alarme

● Off : Le détecteur ne fonctionne pas.

① N.O (Normal Open) : Le détecteur reste toujours ouvert et s’il est fermé, une

alarme est émise (Contact A).

➁ N.C (Normal Close) : Le détecteur reste toujours fermé et s’il est ouvert, une

alarme est émise (Contact B).

Vous pouvez sélectionner la caméra à synchroniser au détecteur actuel.

La valeur par défaut est actuellement réglée sur le numéro de détecteur.

Le détecteur doit être synchronisé au moins à une caméra. La multisynchronisation est

Pour organiser les sorties alarmes lors d’un bip du détecteur d’alarme.

Actuellement, 5 sorties alarme sont supportées. Sélectionnez une sortie alarme que vous

voulez synchroniser au détecteur actuel. La multisynchronisation est possible.

Pour sélectionner la durée de la sortie alarme. La sortie alarme continuera pendant la durée

définie. Off / 3sec / 5sec / 10sec / 20sec / 30sec / Continue

● Pour le 2080/2082, les informations concernant 8 canaux s’affichent.

SHR-2160/2162/2080/2082 MANUEL DE L’UTILISATEUR

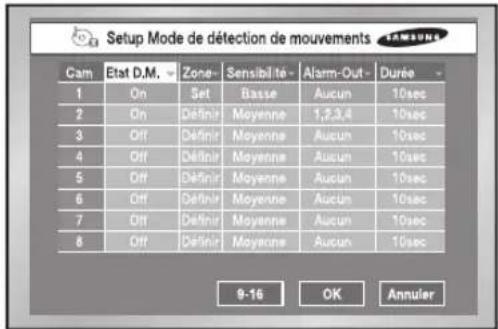

Détection de mouvement

Off : La détection de mouvement n’est pas active.

On : La détection de mouvement démarre.

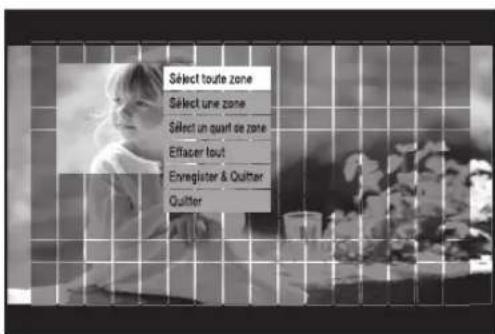

Sélectionnez une zone pour la détection de mouvement. La zone est composée de blocs

de taille 45x40(NTSC)/45x48(PAL). Vous ne pouvez pas sélectionner tous les 4 blocs

(Haute/Bas/Gauche/Droite) pour les permettre de s’afficher sur tous les écrans.

 Sélectionner tout : Pour sélectionner la zone entière.

 Sélectionner un bloc : Pour sélectionner toujours un bloc. La sélection s’effectue par un

système de basculement.

 Sélectionner un quart : Pour diviser la zone entière en 4 parties en permettant de

sélectionner un quart de la zone entière.

 Effacer tout : Pour annuler la zone entière.

 Enregistrer & Sortir : Pour sortir après l’enregistrement.

 Sortie : Pour sortir sans enregistrement.

SHR-2160/2162/2080/2082-FRA-1 4/25/07 10:30 AM Page 5-23Français

Pour définir la sensibilité de la détection de mouvement. Les niveaux de sensibilité sont :

Basse ➝ Moyenne ➝ Très haute (ordre ascendant).

Pour sélectionner les sorties alarme à utiliser à l’arrivée d’un mouvement.

Actuellement, cinq sorties alarme sont supportée.

Sélectionnez la sortie alarme à synchroniser au canal de mouvement actuel.

Plusieurs sélections sont possibles.

Pour définir la durée de la sortie alarme. La sortie alarme continuera pendant la durée définie.

Off / 3sec / 5sec / 10sec / 20sec / 30sec / Continue

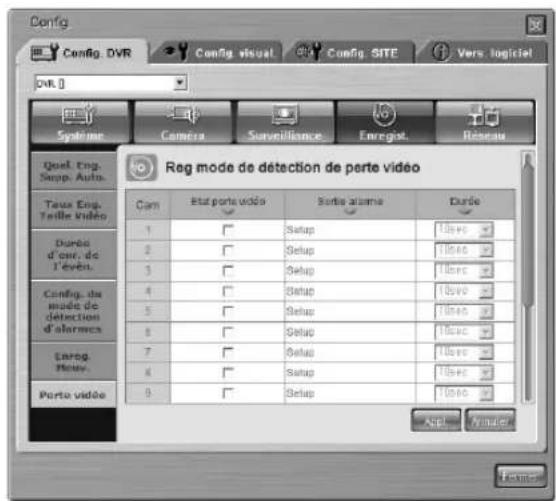

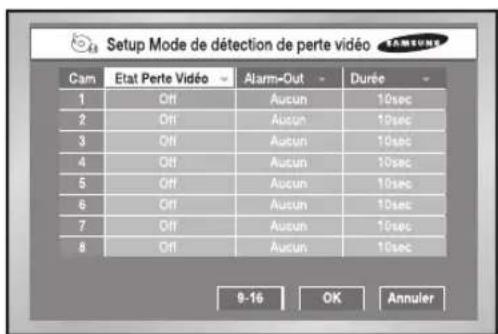

Configuration de Détection de perte video

Pour sélectionner les sorties alarme à utiliser à l’arrivée d’un mouvement.

Actuellement, 3 sorties alarme sont supportée.

Sélectionnez la sortie alarme à synchroniser au canal de mouvement actuel.

Plusieurs sélections sont possibles.

Pour définir la durée de sortie alarme. La sortie alarme continuera pendant la durée définie.

Off / 3sec / 5sec / 10sec / 20sec / 30sec / Continue

● Pour le 2080/2082, les informations concernant 8 canaux s’affichent.

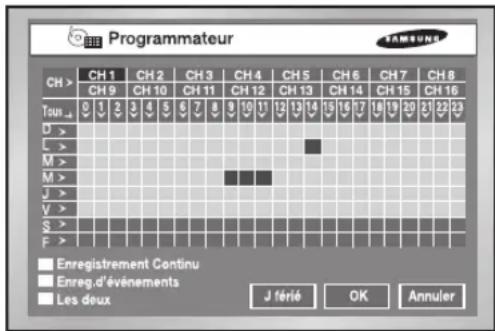

Programmation d’enregistrement

Vous pouvez sélectionner le moment où l’enregistrement démarrera automatiquement.

La sélection par date ou par heure est disponible.

La valeur par défaut est “Aucune”.

● Appuyez sur “CH >” pour copier la valeur du canal 1 sur tous les canaux.

● L’axe horizontal numéroté de 0 à 23 représente la valeur de l’heure.

L’axe horizontal numéroté de S à H représente la valeur de la date (F : Jour férié).

La sélection par date ou par heure est disponible.

● Appuyez sur “Tout” pour changer tous les paramètres de la fenêtre actuelle dans

l’ordre suivant : Continu ➝ Evènement ➝ Les deux ➝ Aucun.

☛ Refer to 7-2 Record Schedule.

● Enregistrement d’événements

L’enregistrement commence automatiquement lorsqu’un événement

(Alarme/Détection de Mouvement / Perte de Vidéo) se produit pendant le temps

L’enregistrement s’effectue dans les conditions établies dans le mode

d’enregistrement du MENU (page 5-20).

☛ Référez-vous à la page 7-3 : Programmation d’enregistrement du MENU.

● L’enregistrement programmé est représenté par la couleur jaune, l’enregistrement

des événements par la couleur bleue, l’enregistrement programmé/des

événements par la couleur rouge, et l’enregistrement non désigné par la couleur

SHR-2160/2162/2080/2082-FRA-1 4/25/07 10:30 AM Page 5-25Français

● Enregistrement d’évènements / Timer

A l’arrivée des évènements, l’enregistrement continu est remplacé par le mode

Enregistrement par évènement.

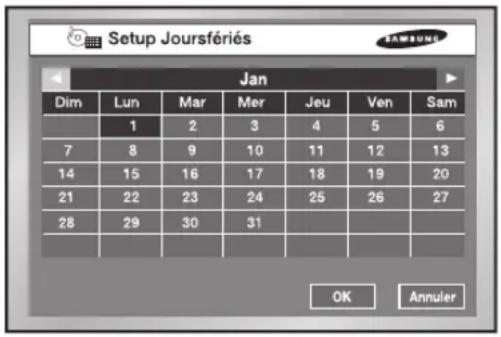

Si vous appuyez sur “Jours Fériés”, un fenêtre calendrier s’affiche pour que vous puissiez

les désigner. Placez le curseur sur une date et appuyez sur “ENTER (ENTREE)” vous

pouvez maintenant régler la date ou le énième jour du mois comme jour férié. (Vous pouvez

également régler les deux options en jours fériés.)

SHR-2160/2162/2080/2082-FRA-1 5/3/07 4:35 PM Page 5-26Français

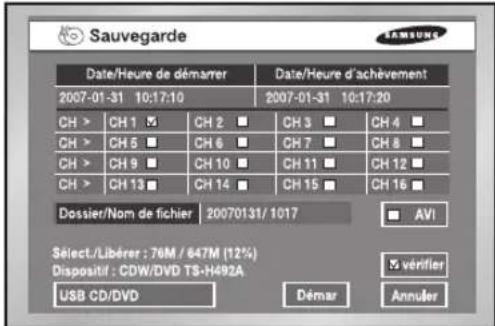

● Une fois coché, l’onglet Sél active l’onglet “Démarrage” et l’espace libre s’affiche dans la zone d’espace libre.

● Sélectionnez la date et l’heure pour effectuer une sauvegarde puis appuyez sur “Démarrage” pour démarrer la sauvegarde.

● Lorsque vous modifiez la date/heure de démarrage ou d’achèvement, l’espace libre se met à jour dans la zone d’espace

libre. Mais après avoir coché la case les valeurs sélectionner/libre s’affichent.

● Un nom de fichier est composé du dossier/Nom de fichier. Un dossier est composé de la date de sauvegarde

(YYYYMMDD) alors que le fichier est lui constitué de l’heure de sauvegarde(HHMM). Le fichier peut être renommé par le

clavier virtuel. Un nom de fichier peut être composé d’un maximum de 4 caractères.

● Dans le cas où il y a plus d’un dispositif de sauvegarde de connecté, cliquez sur la boite dans l’angle inférieur gauche pour

sélectionner quel dispositif vous voulez utiliser.

● Si il n’y a pas de dispositif de sauvegarde, une fenêtre d’alarme va apparaître. Dans le cas d'un lecteur de disque dur USB,

dans la configuration du menu du disque dur 5-8, effectuez une sauvegarde après avoir sélectionné et connecté le

périphérique de sauvegarde.

● Appuyez sur le bouton “Stop” pour arrêter la sauvegarde.

● En appuyant sur Annuler pendant la sauvegarde, vous fais revenir au menu supérieur mais cela n’affecte pas le process de

● Dans le cas d'un CD intégré et d'un lecteur CD/DVD USB, le format AVI est configuré par défaut ; la vérification AVI ne peut

● Pour le 2080/2082, les informations concernant 8 canaux s’affichent.

A A VERTISSEMENT VERTISSEMENT

[Dans la procédure de sauvegarde]

Lorsque vous appuyez sur Annuler, vous retournez au menu supérieur mais cela n’affecte pas la procédure de sauvegarde. Appuyez sur Arrêt pour suspendre

la sauvegarde. La sauvegarde peut ralentir la vitesse de l’appareil.

Lors d’une sauvegarde sur un lecteur CD/DVD USB ou la mémoire, utilisez une capacité inférieure à la capacité réelle du périphérique. (une partie de la

capacité totale est utilisée pour le système)

Le nom de fichier est créé à partir de l'heure de début de la sauvegarde des données. (AAAAMMJJ)/(HHMM+ quatre chiffres du numéro de série)

Le fichier de sauvegarde risque d’être séparé dans les cas suivants :

- Unités de taille de fichier différentes (1 Go pour les DVD, 2 Go pour les autres)

- Modifications des conditions d’enregistrement

- Données d’enregistrement hachées

La sauvegarde sur une carte mémoire, une carte de mémoire flash et une carte Memory Stick du type SD, CF, MMC, etc., n’est pas prise en charge. En outre, la

sauvegarde sur port USB avec les adaptateurs des périphériques énoncés ci-dessus n’est pas pris en charge non plus.

Le clavier virtuel du nom du fichier ne prend pas en charge les touches spéciales ou la barre d’espace.

Lorsque le CD ou le DVD ne fonctionne pas correctement, le tiroir du lecteur CD/DVD USB ou du CD intégré s'ouvre et se ferme, entraînant ainsi l'échec de

la sauvegarde. Lorsque la sauvegarde échoue en raison d'un dysfonctionnement du périphérique, essayez d'effectuer une nouvelle sauvegarde en passant sur

un support différent.

- Le SHR-2162/2082 est compatible avec le CD-RW interne

-En cas de sauvegarde AVI, vous pouvez lire cette sauvegarde sur PC mais pas sur le graveur numérique (DVR). Vous aurez besoin de codecs pour lire les

fichiers de sauvegarde AVI, qui sont également copiés avec le fichier d'installation lors du processus de sauvegarde AVI. Exécutez le fichier d'installation

des codecs, “MP4Codec.exe”, pour installer les codecs sur votre PC. Le fichier "INDEX.xml" est inclus dans le fichier de sauvegarde AVI qui vous permet de

vérifier et d’apprécier le fichier désiré à votre convenance.

- En cas de disque dur externe USB et de mémoire flash USB, la sauvegarde n'est uniquement disponible qu'en formatant la partition FAT32. Pour formater

FAT32, formatez le dispositif en tant que FAT32 dans le PC ou supprimez le dispositif dans le menu Mode stockage activant les fichiers de sauvegarde.

- Pour les périphériques servant à réaliser des copies de secours, veuillez vérifier la liste des périphériques de stockage compatibles. Votre revendeur peut

vous fournir la liste des périphériques compatibles avec l’enregistreur vidéo numérique (DVR) Samsung.

A A TTENTION TTENTION Les données de sauvegarde risquent d'être endommagées en fonction de l'état de la surface inscriptible du disque dans les cas de sauvegardes de CD/DVD.

Réseau ● Mode de connexion Désigne le réseau auquel le SHR-2160/2162/2080/2082 est connecté.

IP statique : quand le SHR-2160/2162/2080/2082 est connecté à un réseau avec une IP

IP dynamique : Quand le SHR-2160/2162/2080/2082 est connecté à un réseau avec ue Ip

dynamique fournie par le serveur DHCP.

ADSL (PPPoE) : Quand le SHR-2160/2162/2080/2082 est connecté à un réseau ADSL avec PPPoE. ● Bande passante Désigne la vitesse du réseau ou le SHR-2160/2162/2080/2082 est connecté.

Illimité / 2 Mbps / 1.5 Mbps / 1 Mbps / 800 Kbps / 600 Kbps / 500 Kbps / 400 Kbps / 300

Si la connexion est effectuée via l'ADSL, la bande passante pouvant être sélectionnée ne

peut excéder 600 kbps. ● Mot de passe Admin Mot de passe utilisé pour la connexion entre le Smart Viewer et l’appareil. Entrez le mot de passe

Admin. et appuyez sur la touche Entrée pour sélectionner le valeur du Menu de l’appareil.

Vous pouvez utiliser jusqu’à 8 caractères.

Appuyez sur la touche Entrée puis sur les touches numérotées de 1 à 10(0) situées sur la droite.

Le mot de passe par défaut d’ADMIN est 4321. ● Mot de passe Utilisateur Mot de passe utilisé pour la connexion entre le Smart Viewer et l’appareil. Entrez le mot de passe

Admin. et appuyez sur la touche Entrée pour surveiller ou lire en mode En direct.

Vous pouvez utiliser jusqu’à 8 caractères.

Appuyez sur la touche Entrée puis sur les touches numérotées de 1 à 10(0) situées sur la droite.

Le mot de passe par défaut d’ADMIN est 4321.

A A VERTISSEMENT VERTISSEMENT

1. Si le corps de l’appareil SHR-2160/2162/2080/2082 est relié à un réseau haut débit (ex. : LAN), nous

vous recommandons de régler la bande passante sur une valeur supérieure à 1 Mbps.

2. Si le périphérique est branché sur un réseau avec ADSL ou à faible bande passante, réglez la bande

passante de sorte qu’elle ne dépasse pas 600 kbps et le mode d’enregistrement de telle façon qu’il

n’excède pas le format CIF (standard).

La configuration sur une large bande passante ou le mode d’enregistrement sur un environnement réseau

prenant en charge les faibles bandes passantes pourrait provoquer une surcharge par conséquent, la

connexion avec Smart Viewer ou la surveillance des images peut ne pas fonctionner correctement.

3. Lorsque le mode de connexion est réglé sur ADSL, la bande passante de la page des paramètres IP est

définie sur 300 kbps et l’adaptateur du protocole de la page de réglage du protocole sur TCP.

Dans le cas de l’ADSL, le protocole est fixé a TCP.

SHR-2160/2162/2080/2082 MANUEL DE L’UTILISATEUR

A A VERTISSEMENT VERTISSEMENT Dans le cas du fonctionnement en mode ADSL, le son n’est pas joué dans SmartViewer.

A A VERTISSEMENT VERTISSEMENT Soyez sure d’avoir bien régler l’IP/Port/Masque de sous réseau/passerelle/DNS afin de laisser

SmartViewer se connecter au SHR-2160/2162/2080/2082.

Une mauvaise IP/Port/Masque de sous réseau/passerelle/DNS peut empêcher SmartViewer de

se connecter au SHR-2160/2162/2080/2082.

Veuillez appeler l’administrateur réseau ou le fournisseur d’accès ADSL afin de vérifier ces

● IP Régler l’adresse IP du SHR-2160/2162/2080/2082 pour le connecter au réseau. Si le mode de

connexion est régler sur IP Statique, vous devrez rentrer l’IP vous-même.

Si le mode de connexion est en IP dynamique ou ADSL (PPPoE), l’IP alloué par le serveur DHCP

ou par le fournisseur d’accès ADSL sera automatiquement affichée. En cas de problème avec la

connexion DHCP ou ADSL, l’IP 000.000.000.000 sera affichée.

Appuyez alors sur OK pour essayer de nouveau d’obtenir une IP. Si cela ne marche toujours pas

avec la connexion ADSL ou DHCP, éteignez le SHR-2160/2162/2080/2082 pendant un moment,

rallumez le et essayer de nouveau.

Règle l’adresse de la passerelle dans le SHR-2160/2162/2080/2082.

● Masque de sous réseau

Règle l’adresse du masque de sous réseau dans le SHR-2160/2162/2080/2082.

● DNS Règle l’adresse du serveur DNS dans le SHR-2160/2162/2080/2082. La valeur par défaut est

168.126.63.1. Généralement, vous n’avez pas à modifier le DNS par défaut mais il se peut que

vous ayez des difficultés au réseau parfois si vous utilisez l’appareil en DHCP ou ADSL. Dans ce

cas, appelez l’administrateur du réseau local ou le fournisseur d’accès afin de régler correctement

l’adresse du serveur DNS.

● Identifiant Utilisateur ADSL Si le SHR-2160/2162/2080/2082 est connecté sur le réseau ADSL (PPPoE), rentrez l’identifiant

utilisateur fournie par le fournisseur d’accès. Vous allez rentrer l’identifiant utilisateur avec un clavier

virtuel aussi long de 40 caractères contenant des caractères, des nombres, et des symboles.

Si le SHR-2160/2162/2080/2082 est connecté sur le réseau ADSL (PPPoE), rentrez le mot de

passe fournie par le fournisseur d’accès. Vous allez rentrer le mot de passe avec un clavier virtuel

aussi long de 40 caractères contenant des caractères, des nombres, et des symboles.

SHR-2160/2162/2080/2082-FRA-1 4/25/07 10:30 AM Page 5-29Français

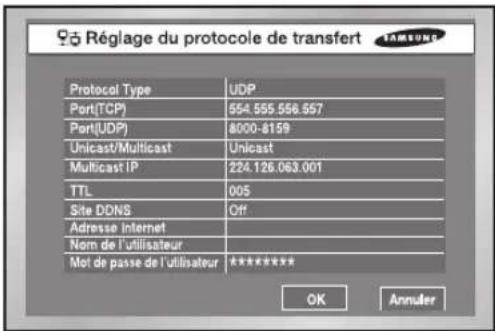

Réglage de protocole

● Vous pouvez sélectionner TCP ou UDP pour le type de protocole.

Si vous sélectionnez ADSL depuis la page de réglage de l’IP, seulement le choix TCP est disponible.

Tant que TCP est sélectionné, la transmission audio ne sera pas disponible.

● Le port (TCP) peut être sélectionné entre 554 et 998 et l’incrément est de 4.Une fois que le

premier chiffre est connue, les 3 suivants sont changés en fonction du premier.

● Le port (UDP) peut être sélectionné entre 8000 et 9760 et l’incrément est de 160. Une fois que le

premier chiffre est connu, les 3 suivants sont changés en fonction du premier.

● Unicast est à la valeur par défaut et Multicast peut être changé en Unicast / Multicast.

● L’IP de Multicast sera active et son réglage est disponible seulement si Multicast est sélectionné

depuis Multicast/Unicast. Sélectionnez un nombre entre 224.0.0.0 to 239.255.255.255

correspondant à la classe D d’adresse IP.

● TTL sera aussi active et la valeur entre 0 et 255 peut être changé si Multicast est sélectionné

depuis Multicast / Unicast. La valeur par défaut est 5.

● Paramétrage du site DDNS

- Vous pouvez définir le site DDNS sur Off (Désactiver), Samsung DDNS, dyndns.com, no-ip.com ou

- Si vous sélectionnez Off (Off), le protocole IP ne sera pas enregistré sur le site DDNS.

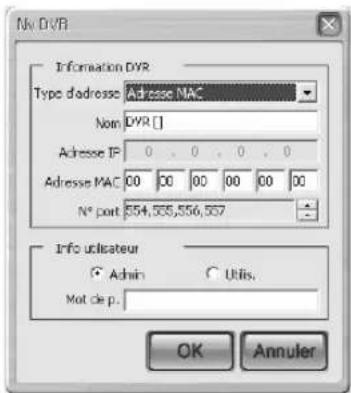

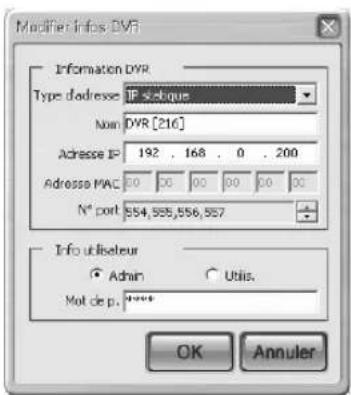

- Si vous sélectionnez Samsung DDNS, l’adresse IP sera enregistré sur le site DDNS utilisé par

Samsung. Sélectionnez l'adresse MAC comme adresse type dans la fenêtre Setup

Enregistrement du magnétoscope numérique)

de SmartViewer et saisissez l'adresse MAC du magnétoscope numérique

(SHR-2160/2162/2080/2082) vous pourrez alors vous connecter à distance via Samsung DDNS.

- dyndns.com, no-ip.com, and changeip.com sont des sites web DDNS à accès gratuit

auxquels une URL peut être attribuée en enregistrant une adresse IP dynamique. Devenez membre

de la page Web de votre choix, enregistrez l'URL puis déterminez votre adresse Internet, votre nom

d'utilisateur et votre mot de passe. Sélectionnez URL comme type d'adresse dans la fenêtre Setup

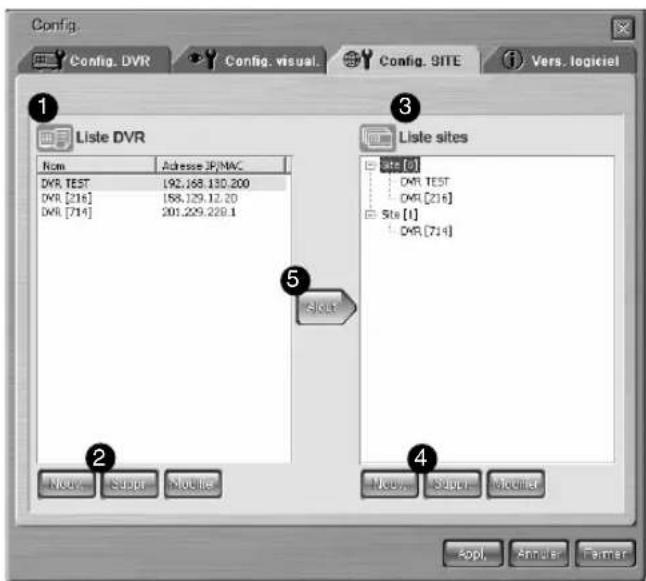

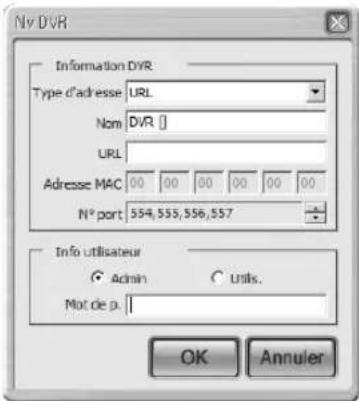

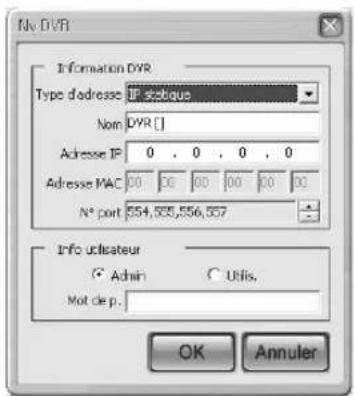

Configuration du site

magnétoscope numérique) de SmartViewer et saisissez l'adresse Internet (URL) attribuée par le site

Web DDNS à accès gratuit ; vous pourrez alors vous connecter à distance via l'URL.

Si vous configurez le site DDNS à accès gratuit (dyndns.com, no-ip.com ou changeip.com), la mise à

jour dans le système DNS de l'adresse IP de l'adresse Internet (URL) prendra environ 30 à 60 secondes.

SHR-2160/2162/2080/2082-FRA-1 4/25/07 10:30 AM Page 5-30Français

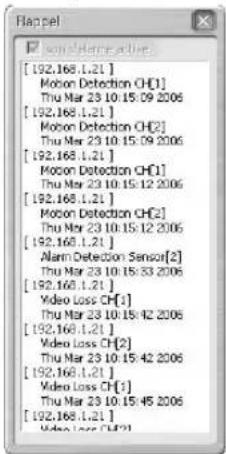

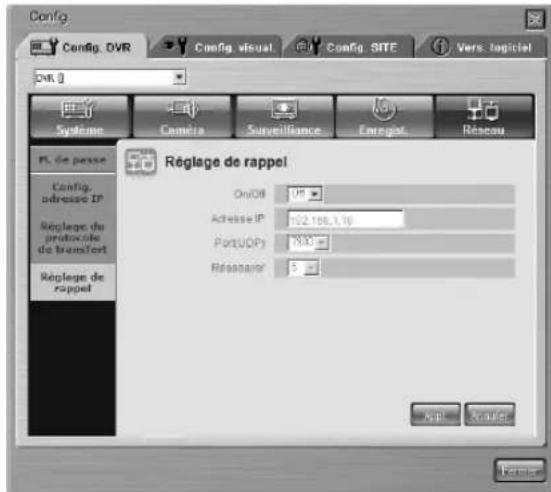

● La fonction de retour est utilisé pour transmettre les messages de retour à l’IP quand

SmartViewer est en action lors d’une alarme, d’une détection de mouvement, ou de la

● Activé/désactivé : désactivé par défaut mais vous pouvez sélectionner Activé.

● Adresse IP : La valeur de l’IP est changeable lorsque le précédent réglage est sur

Activé. Sélectionnez l’adresse IP du PC ou SmartViewer est lancé.

● Port(UDP) : vous sélectionnez une valeur entre 7900 et 7999 avec un incrément de 1.

Sélectionnez une valeur de port pour la connexion de retour de message

pour le menu de connexion de retour de message depuis le réglage de

● Nouvel tentative : vous pouvez choisir entre 1 et 20 nouvelle tentative avec un

A A VERTISSEMENT VERTISSEMENT

- Bien que l’option Rappel soit Activée, les messages de retour ne seront créés que si une alarme,

une détection de mouvements ou une perte vidéo ont été configuré dans le Journal d’évènements.

- une fois le bouton Rappel enfoncé, le logiciel SmartViewer ne reçoit plus aucun message de retour.

Si vous voulez connecter le routeur IP au SHR-2160/2162/2080/2082, vous devez désignez un

port pour le SHR-2160/2162/2080/2082 dans le menu de réglage du routeur IP.

Le SHR-2160/2162/2080/2082 utilise 4 ports pour la communication TCP. De plus, si vous voulez

utiliser la fonction DHCP du routeur IP pour allouer dynamiquement l’adresse IP du

SHR-2160/2162/2080/2082, vous devez choisir un port pour l’IP.

Si vous utilisez le routeur IP, nous vous conseillons de designer l’adresse IP et les numéros de port

qui seront alloués pour le SHR-2160/2162/2080/2082 depuis le menu de réglage du routeur IP,

réglez la connexion sur IP statique depuis le SHR-2160/2162/2080/2082, et rentrez directement

l’adresse IP et les numéros de port dans le routeur IP.

Veuillez vous référer au manuel utilisateur du routeur IP ou appelez le fabricant afin de régler le

Réglage des port pour la connexion avec SmartViewer

● La valeur du port pour l’enregistrement DVR de SmartViewer (Réglages du site) doit

être la même que pour le réglage (TCP).

● SI vous voulez utilisez le Routeur IP, vous devrez faire suivre le port utilise suivant le

type de format de paquet sélectionné :

- Si cela est réglé sur TCP, allouez 4 ports sur le routeur IP ou le port TCP a été réglé.

- Si cela est réglé sur UDP, allouez 4 ports pour le port (TCP) réglé et 160 ports pour le port

(UDP) réglé dans le routeur IP.

Dans le cas du réglage TCP pour la page de réglage du protocole de

suivie ● Les ports alloués au port (TCP) seront utilisés par le contrôle de connexion de SmartViewer et pour le suivie de flux de données.

Dans le cas du réglage UDP pour la page de réglage du protocole

de suivie ● Les ports alloués au port (TCP) seront utilisés par le contrôle de connexion de SmartViewer et les ports alloués au port (UDP) seront utilisés pour le suivie du flux de

données. ● Si vous réglez sur Multicast - Le réglage du Multicast IP et TTL seront activé.

- Le Multicast IP englobe un groupe d’adresse (Classe D d’adresse IP : 224.0.0.0 ~

239.255.255.255) pour le suivie du Multicast.

- L’indicateur TTL (Temps de vie) représente le nombre de routeurs seront utilisés pour le suivie

- Lorsque vous ne pouvez utilisez le Multicast en raison des caractéristiques du réseau (Réseau

Local ou ADSL) quand les logiciels Set et SmartViewer sont installés, alors le message “Non

connecté” s’affichera dans le logiciel SmartViewer. Veuillez changez la valeur pour le paramètre

TCP ou UDP(Unicast). ● Dans le cas ou vous auriez une mauvaise qualité d’image dans SmartViewer - Quand la bande passante du réseau ou est installé le logiciel Set est plus petite que la quantité

de paquet de flux de données, l’image peut saccadée. Réglez la bande passante du réglage IP

plus basse que la valeur actuelle. (Dans le cas de réglage ADSL, prenez la valeur 300Kbps ou

600Kbps pour la bande passante)

- Si malgré cette modification l’image est toujours saccade, préférez le protocole TCP. SHR-2160/2162/2080/2082-FRA-1 4/25/07 12:06 AM Page 5-32SHR-2160/2162/2080/2082-FRA-1 4/25/07 12:06 AM Page 6Chapitre 6

Contrôle de caméra PTZ SHR-2160/2162/2080/2082-FRA-1 4/25/07 12:06 AM Page 71

Mode Contrôle de caméra PTZ

● Sélectionnez une valeur correcte de la configuration du dispositif PTZ dans le MENU pour

entrez en mode Contrôle PTZ.

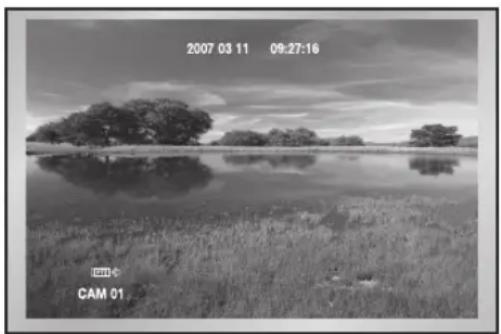

● Lorsque vous sélectionnez PTZ dans le MENU, le symbole ( ) s’affiche sur l’écran du

● Lorsque vous appuyez sur le bouton Entrée ( ) parmi les touches de directions

situées sur l’écran divisé, une barre bleue apparaît à l’écran. Utilisez les touches de

directions pour déplacer cette barre sur le canal affichant le symbole

PTZ puis appuyez sur le bouton PTZ du panneau avant du SHR-2160/2162/2080/2082 pour

entrer en mode Contrôle de caméra PTZ.

Lorsque vous entrez avec succès en mode Contrôle de caméra PTZ, le symbole PTZ blanc

de l’écran devient jaune tandis que le bouton PTZ du panneau avant du

SHR-2160/2162/2080/2082 devient bleu. Le mode Contrôle de caméra PTZ supporte les

functions Pan, Tilt, et Zoom.

● Les autres modes de contrôle de caméra PTZ effectue le contrôle en plein écran.

Appuyez sur le bouton de sélection de canal situé sur la gauche pour sélectionner le canal

dont PTZ est sélectionné dans le Menu, puis appuyez sur le bouton PTZ. Lorsque vous

entrez avec succès en mode Contrôle de caméra PTZ en plein écran, le symbole PTZ

blanc à l’écran devient jaune tandis que le bouton PTZ du panneau avant du

SHR-2160/2162/2080/2082 devient bleu. Le mode Contrôle de caméra PTZ en plein écran

supporte les fonctions Pan, Tilt, et Zoom ainsi que d’autres functions supplémentaires.

● Appuyez sur le bouton PTZ en mode En direct pour annuler le mode Contrôle de caméra

PTZ. Après l’annulation, le symbole PTZ jaune affiché à l’écran devient blanc tandis que le

bouton PTZ bleu du panneau avant du SHR-2160/2162/2080/2082 s’éteint.

Vous ne pouvez pas utiliser simultanément la PTZ et la télécommande en raison de problèmes

de communication entre les deux appareils.

En mode PTZ control (Contrôle PTZ), le mode PTZ (PTZ) du magnétoscope numérique est

annulé lorsque le Mode Remote Control (Télécommande) est activé à l'inverse, la

télécommande est désactivée lorsque le magnétoscope numérique passe en mode PTZ (PTZ)

alors qu'il est contrôlé par la télécommande.

Reportez-vous au manuel d'utilisation de la télécommande pour en savoir plus sur le contrôle

de la PTZ du magnétoscope numérique à l'aide de la télécommande.

Lorsque vous utilisez la télécommande (SCC2000), vous ne pouvez contrôler directement

l'appareil photo que si l'appareil prend en charge le protocole Samsung (reportez-vous au

manuel d'utilisation SCC2000). Si aucune commande PTZ (Panoramique horizontal/vertical –

Zoom) n'est actionnée à partir du magnétoscope numérique dans les 5 minutes, le mode PTZ

(Panoramique horizontal/vertical – Zoom) est automatiquement désactivé. Cette fonction vous

permet de contrôler le mode PTZ (Panoramique horizontal/vertical – Zoom) à l'aide de la

visionneuse à distance tout en n'actionnant aucun bouton PTZ.

SHR-2160/2162/2080/2082-FRA-1 4/25/07 12:08 AM Page 6-2SHR-2160/2162/2080/2082 MANUEL DE L’UTILISATEUR

Mouvements de base de PAN/TILT/ZOOM

6-3 ● Si vous utilisez une télécommande (SCC2000), vous pouvez contrôler l’appareil photo si celle-ci est limitée au protocole Samsung. (reportez-vous au manuel

d’utilisation SCC2000). Si aucun contrôle PTZ n’est effectué dans les 5 minutes

depuis le DVR (magnétoscope numérique), le mode PTZ est automatiquement

Cela permet de contrôler le mode PTZ à l’aide du visionneur à distance lorsque

aucun contrôle PTZ n’est effectué. ● PAN Appuyez sur le bouton Gauche ou Droite du panneau avant du SHR-2160/2162/2080/2082

en mode Contrôle de caméra PTZ pour contrôler horizontalement la caméra PTZ.

Français ● TILT Appuyez sur le bouton Haut ou Bas du panneau avant du SHR-2160/2162/2080/2082 en

mode Contrôle de caméra PTZ pour contrôler verticalement la caméra PTZ.

PTZ TELE WIDE VIEW PRESET PTZ TELE WIDE VIEW PRESET ● ZOOM Appuyez sur le bouton Télé/Large du panneau avant du SHR-2160/2162/2080/2082 en

mode Contrôle de caméra PTZ pour effectuer un zoom avant/arrière avec la camera PTZ.

PTZ TELE WIDE VIEW PRESET SHR-2160/2162/2080/2082-FRA-1 4/25/07 12:08 AM Page 6-33

Configuration PRESET

6-4 ● Enregistrement de certaines positions de la caméra PTZ.● Mémorisation de jusqu’à 20 positions de la caméra PTZ. Français

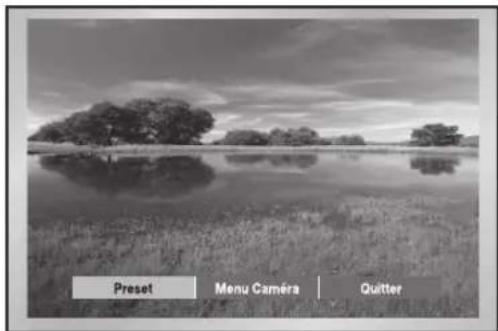

● Appuyez sur le bouton SET du panneau avant du SHR-2160/2162/2080/2082 en mode

Contrôle de caméra PTZ en plein écran pour configurer PRESET. ● En fin de configuration PRESET, appuyez sur Entrée.

PTZ TELE WIDE VIEW PRESET Remarque

Pour les caméras PTZ protocole AD, seulement 7 positions sont mémorisées. SHR-2160/2162/2080/2082-FRA-1 5/3/07 4:33 PM Page 6-4Français

SHR-2160/2162/2080/2082 MANUEL DE L’UTILISATEUR

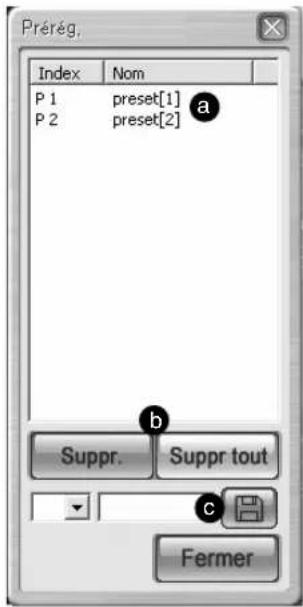

● Déplacez le curseur sur la droite et appuyez sur Entrée en mode Contrôle PTZ. Ensuite,

appuyez sur Entrée pour entrer en mode Mouvements P/T/Z/ sur l’écran PIP et appuyez de

nouveau sur Entrée pour annuler le mode Mouvements P/T/Z/.

● Appuyez sur Entrée en mettant le curseur sur le nom de position pour faire apparaître le

clavier virtuel. Tapez le nom de position puis appuyez sur OK pour enregistrer la position et

● Appuyez sur Suppr pour supprimer la position et le nom de position (numéro).

● Appuyez sur Suppr ✓ pour supprimer toutes les positions et tous les noms de position

existants dans la mémoire.

SHR-2160/2162/2080/2082-FRA-1 4/25/07 12:08 AM Page 6-54

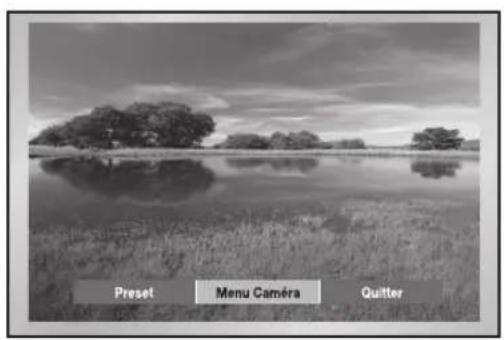

Configuration du menu Caméra

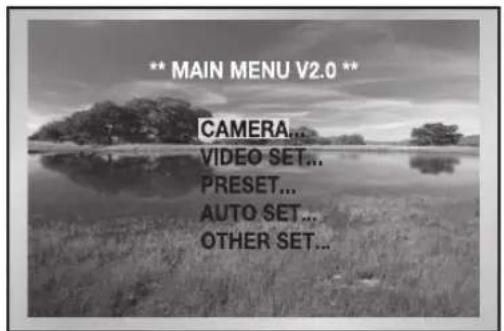

● Le menu Caméra est supporté par la caméra PTZ elle-même. Ce menu configure plusieurs

conditions de la caméra PTZ.

● Appuyez sur le bouton SET du panneau avant du SHR-2160/2162/2080/2082 en mode

Contrôle de caméra en plein écran pour sélectionner le menu Caméra.

● Appuyez sur le bouton SET du panneau avant du SHR-2160/2162/2080/2082 pour quitter le

menu Caméra et retourner au menu supérieur.

Seules les caméras de protocole Pan. ou Samsung permettent la configuration du menu

● La configuration PRESET vous permet d’aller à une position spécifique enregistrée de la

● Appuyez sur le bouton Visualisation du panneau avant du SHR-2160/2162/2080/2082 en

mode Contrôle de caméra PTZ en plein écran pour sélectionner PRESET.

● Déplacez le curseur sur le numéro de position PRESET que vous voulez déplacer. Vous

pouvez alors vérifier le mouvement sur l’écran PIP affiché sur la droite.

PTZ TELE WIDE VIEW PRESET

(Exemple : Protocole Samsung)

SHR-2160/2162/2080/2082-FRA-1 4/25/07 12:10 AM Page 6-7● Après avoir sélectionné une fonction, appuyez sur Entrée. La fonction est alors sélectionnée et elle démarre. ● Si vous sélectionnez une autre fonction pendant l’activation d’une fonction déjà sélectionnée, cette dernière sera annulée et la fonction nouvellement sélectionnée démarre.

● Si vous démarrez les fonctions P/T/Z ou si vous entrez dans la configuration PRESET ou

dans le menu de configuration caméra pendant que la fonction sélectionnée est en cours,

cette dernière sera suspendue et annulée. ● Le redémarrage système SHR-2160/2162/2080/2082 n’affecte pas cette fonction. Même après le redémarrage, elle reste sélectionnée et toujours activée.

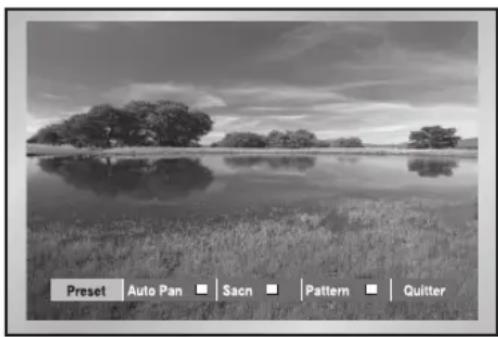

Autres visualisations

● Appuyez sur le bouton Visualisation du panneau avant du SHR-2160/2162/2080/2082 en

mode Contrôle de caméra PTZ en plein écran. Cette fonction est très particulière.

Les caméras PTZ Samsung, Pan., Pel.-P ou Pel.-D offrent cette fonction.

Enreg. (Enregistrement normal)

● Lorsque vous appuyez sur le bouton, l’enregistrement démarre selon la configuration

du mode d’enregistrement du MENU. Ensuite, la LED s’allume et l’icône

d’enregistrement apparaît à l’écran. Pendant l’enregistrement sur le disque dur, la LED

disque dur du panneau avant clignote. ● Pendant l’enregistrement Enreg., vous pouvez arrêter cet enregistrement en réappuyant sur le bouton. La LED s’éteint.

SHR-2160/2162/2080/2082 MANUEL DE L’UTILISATEUR A A TTENTION TTENTION Si l’utilisateur doit arrêter l’enregistrement (changement de date, suppression de fichier,

connexion/de connexion de disque dur), alors l’enregistrement en cours sera arrêté. SHR-2160/2162/2080/2082-FRA-1 4/25/07 12:10 AM Page 7-12

Enregistrement planifié

● Lorsque “Enregistrement continu” ou “Les deux” est sélectionné pour la programmation

d’enregistrement du MENU, l’enregistrement par minuterie démarre automatiquement.

Sinon, l’enregistrement par minuterie reste inactif. Pendant l’enregistrement par minuterie,

l’icône d’enregistrement apparaît à l’écran. Pendant l’enregistrement sur le disque dur, la

LED disque dur du panneau avant clignote.

● Lorsque l’enregistrement par évènement est sélectionné, l’enregistrement démarre à

chaque arrivée d’évènement. Dans ce cas, l’enregistrement s’effectue selon la configuration

du mode Enregistrement par évènement du canal correspondent effectué dans MENU.

Même si un évènement arrive, l’enregistrement des évènements ne démarrera pas si

Enregistrement par évènement ou Les deux n’est pas sélectionné dans la programmation

A A TTENTION TTENTION Si l’utilisateur doit arrêter l’enregistrement (changement de date, suppression de fichier,

connexion/de connexion de disque dur) alors l’enregistrement en cours sera arrêté. SHR-2160/2162/2080/2082-FRA-1 4/25/07 12:10 AM Page 7-2Français SHR-2160/2162/2080/2082 MANUEL DE L’UTILISATEUR 3

Enregistrement par évènement

7-3 ● Alarme L’état du détecteur doit être réglé sur N.O (Normal Open) ou N.C (Normal Close) dans

Alarme d’enregistrement par évènement du MENU. ● Détection de mouvement L’état de la D.M. doit être réglé sur On dans Détection du mouvement d’enregistrement par

évènement du MENU. ● Perte vidéo L’état de la perte vidéo doit être réglé sur On dans Perte vidéo d’enregistrement par

évènement du MENU. ● Configuration du mode d’enregistrement par évènement Lorsqu’un évènement survient, le mode d’enregistrement sera sélectionné par

cette configuration. En particulier, si la préalarme ou la postalarme est réglée

sur Off, l’enregistrement par préalarme ou par postalarme sera désactivé.

A A TTENTION TTENTION Si l’utilisateur doit arrêter l’enregistrement (changement de date, suppression de fichier,

connexion/de connexion de disque dur) alors l’enregistrement en cours sera arrêté. SHR-2160/2162/2080/2082-FRA-1 4/25/07 12:10 AM Page 7-3Chapitre 8

● Lorsque vous appuyez sur le bouton Recherche, le menu de recherche apparaît à l’écran

comme figuré ci-dessus.

● La fonction recherchée par Calendrier recherche un fichier vidéo en utilisant le calendrier

afin de préciser la date du fichier recherché.

● Recherche par évènement permet de chercher les fichiers vidéo/audio enregistrés par un

● La fonction recherché Date/Heures recherche un fichier vidéo en entrant la date et l’heure

● Aller au début permet de chercher les fichiers vidéo/audio les plus anciens.

● Aller au à la fin permet de chercher les fichiers vidéo/audio les plus récents.

● La fonction recherchée de données sauvegardées recherche dans les fichiers vidéo

- Vous pouvez rechercher des images sur un lecteur de disque dur USB et une mémoire

Les lecteurs CD/DVD USB et CD intégré fonctionnent de la même manière que les

sauvegardes AVI d'un ordinateur.

SHR-2160/2162/2080/2082 MANUEL DE L’UTILISATEUR SHR-2160/2162/2080/2082-FRA-1 4/25/07 12:10 AM Page 8-1Français

Recherche par calendrier

● Assurez-vous de designer d’abord le canal et la date. Ensuite, appuyez sur [OK] pour

démarrer la recherche. ● Utilisez le calendrier pour chercher les fichiers vidéo par date. ● Lorsque vous sélectionnez un canal à l'aide des boutons Enter (Entrée) et ¦,  la partie

de la date comportant une image enregistrée est colorée en bleu pour le canal sélectionné.

● Utilisez la touche ¦, pour aller à la ligne Année/Mois et utilisez la touche et les touches

pour sélectionner l’année/mois.

● Lorsque vous sélectionnez une date qui dispose de plus de d’un fichier vidéo enregistrée,

une boîte à cocher apparaît à droite de la date qui sera cochée.

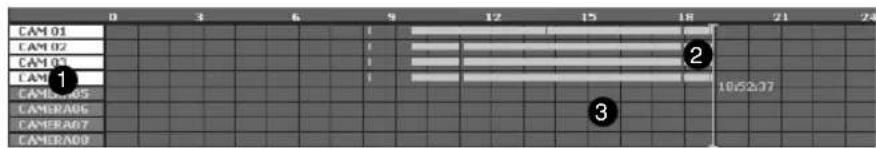

● Utilisez le bouton  jusqu’à ce que vous atteigniez la barre d’horloge et déplacez-vous vers

l’horloge que vous désirez à l’aide du bouton ¦,  puis appuyez sur le bouton ‘Entrée’

pour sélectionner une heure.

● Pour démarrer la recherche, utilisez la touche pour arriver à [OK] et appuyez sur cette

touche. Pour annuler la recherché, utilisez la touché pour arriver à [Annuler] et appuyez sur

cette touche . ● La date/heure s’affiche toutes les 30 minutes.● Pour le 2080/2082, les informations concernant 8 canaux s’affichent. SHR-2160/2162/2080/2082-FRA-1 4/25/07 12:10 AM Page 8-2Français

SHR-2160/2162/2080/2082 MANUEL DE L’UTILISATEUR

● Pour chercher les enregistrements normaux, d’urgence, par programmation, par alarme, par

mouvement et par perte vidéo dans une limite de temps défini.

● Sélectionnez un canal de recherche pour vérifier les informations sur les évènements du

● Basé sur les informations sur les évènements du canal, le système cherche les fichiers

vidéo correspondant à l’évènement. Une seule chaîne est allouée pour la recherche de

● Utilisez la touche et les touchese ¦,  pour sélectionner un canal. Le système affiche la

liste des évènements du canal sélectionné.

● Après avoir sélectionné le canal, utilisez les touches ,  pour choisir un évènement dans

la liste. La boîte à cocher située à gauche du numéro d’évènement sera cochée.

● IPour démarrer la recherche, utilisez la touche  pour arriver à [Démarrer] et appuyez sur

cette touche. Pour annuler la recherche, utilisez la touche pour arriver à [Annuler] et

appuyez sur cette touche. Pour afficher la liste des évènements suivante, sélectionnez

[Suivant] et appuyez sur la touche Pour revenir la liste des évènements précédente,

sélectionnez [Précé] et appuyez sur la touche.

● Lorsque vous souhaitez visualiser la liste des événements de l’écran initial, sélectionnez le

bouton [Début], et lorsque vous souhaitez afficher celle de l’écran final, sélectionnez le

bouton [fin]. ● Pour le 2080/2082, les informations concernant 8 canaux s’affichent. ● Si vous appuyez sur le bouton Search (recherche) pendant que vous consultez la liste des

enregistrements d'événement, la liste de recherche d'événements s'affiche de nouveau.

Ceci permet d'accélérer et de faciliter la prochaine recherche d'événements.

Recherche d’événement

SHR-2160/2162/2080/2082-FRA-1 4/25/07 12:10 AM Page 8-3Français

Recherche par date/heure

● Utilise les informations de Date/Heure pour rechercher des fichiers vidéo. La recherche

peut se faire sur plus de 16 canaux en même temps.

● Après avoir sélectionnez le canal avec les touches ,  la boîte à cocher située à droite

du numéro d’évènement sélectionné sera cochée.

● Utilisez la touche  pour arriver à la ligne de configuration de la date/heure de recherche.

Appuyez sur la touche pour modifier la date/heure de recherche. La modification de la

date/heure de recherche peut s’effectue sous format

Année/Mois/Date/Heure/Minute/Seconde avec les touches , . Appuyez en continu sur

ces touches pour modifier la valeur.

● Pour démarrer la recherche, utilisez la touche  pour arriver à [Démarrer] et appuyez sur

cette touche. Pour annuler la recherche, utilisez la touché pour arriver à [Annuler] et

appuyez sur cette touche .

● Les informations sur la date/heure 2007-03-10 08:38:58 affichées en bas à gauche de

l’écran représente le moment du démarrage de la lecture. ● Pour le 2080/2082, les informations concernant 8 canaux s’affichent. SHR-2160/2162/2080/2082-FRA-1 4/25/07 12:10 AM Page 8-4Français

SHR-2160/2162/2080/2082 MANUEL DE L’UTILISATEUR

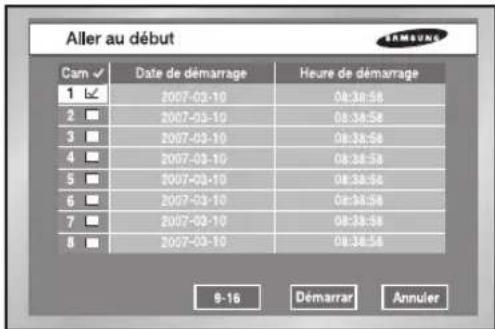

● Pour chercher les fichiers vidéo enregistrés les plus anciens. Quatre canaux au maximum

peuvent être inclus dans une recherche.

● Après avoir sélectionnez le canal avec les touches ,  la boîte à cocher située à droite

du numéro d’évènement sélectionné sera cochée.

● Pour démarrer la recherche, utilisez la touche pour arriver à [Démarrer] et appuyez sur

cette touche. Pour annuler la recherche, utilisez la touche pour arriver à [Annuler] et

appuyez sur cette touche. ● Pour le 2080/2082, les informations concernant 8 canaux s’affichent. 4

Recherche Aller au début

SHR-2160/2162/2080/2082-FRA-1 4/25/07 12:10 AM Page 8-5Français

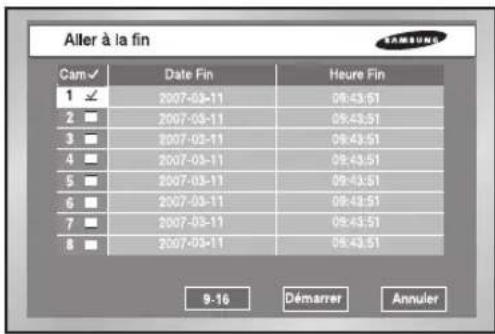

Recherche Aller à la fin

● Pour chercher les fichiers vidéo enregistrés les plus récents. Quatre canaux au maximum

peuvent être inclus dans une recherche.

● Après avoir sélectionnez le canal avec les touches ,  la boîte à cocher située à droite

du numéro d’évènement sélectionné sera cochée.

● Pour démarrer la recherche, utilisez la touche pour arriver à [Démarrer] et appuyez sur

cette touche. Pour annuler la recherche, utilisez la touche pour arriver à [Annuler] et

appuyez sur cette touche.

● Si vous exécutez la fonction Allez à la dernière recherche pendant un enregistrement, le

système cherchera l’image vidéo au temps que vous lui avez demandé. ● Pour le 2080/2082, les informations concernant 8 canaux s’affichent. SHR-2160/2162/2080/2082-FRA-1 4/25/07 12:10 AM Page 8-6Français

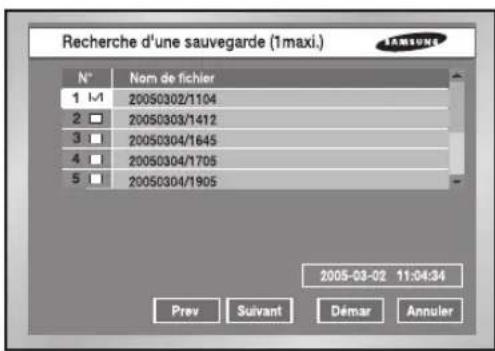

Sauvegarde SHR-2160/2162/2080/2082 MANUEL DE L’UTILISATEUR 8-7 ● En premier, sélectionnez l’appareil de sauvegarde. ● Marquez les données du dispositif. ● Sélectionnez le nom de fichier à sauvegarder, et les informations du fichier sont affichées

dans la partie basse.

● La partie [Event] affiche les informations d’événement du fichier sauvegardé comme au 8-3.

Recherche d’événement. ● Le bouton [Précédent] affiche la page précédente. ● La bouton [Suivant] affiche la page suivante. ● Le bouton [Démarrer] exécute le fichier désiré. ● Le bouton [Sortie] sort de ce menu. Remarque

SHR-2162/2082 supporte l’interne CD-RW A A VERTISSEMENT VERTISSEMENT Les données de sauvegarde au format Avi ne peuvent pas être lues sur un magnétoscope

numérique. Elles ne peuvent être lues que par Media Player. SHR-2160/2162/2080/2082-FRA-1 4/25/07 12:10 AM Page 8-7Français

Même si vous appuyez sur le bouton Lecture ( ), cela n’affecte pas la lecture

si l’utilisateur reste dans le MENU. Assurez-vous de quitter le MENU avant de

démarrer une lecture.

● Appuyez sur le bouton Arrêt ( ) pour arrêter la lecture. Lorsque vous appuyez sur le

bouton Lecture/Pause ( ), l’enregistrement redémarre à partir au moment où il a été

arrêté. Lorsque la lecture arrive à la fin du disque dur, la lecture est suspendue.

● Pour lire les données enregistrées sur le lecteur de disque dur, appuyez sur le bouton

Lecture / Pause ( ).

● Le canal qui dispose de données les plus anciennes sera sélectionné est la lecture

commence par le début des données du canal. Si vous avez utilisé le bouton ( )

Recherche juste avant la lecture, le système mémorise les informations du canal lu jusqu’au

moment où vous appuyez de nouveau sur le bouton Lecture/Pause ( ) et il lit le canal

● Mode Play screen (Lecture à l’écran) : Vous pouvez modifier le mode Play screen (Lecture

à l’écran) à l’aide du bouton Mode et des touches numérotées de la manière illustrée ci-

dessous. (les fonctions Partagé en 16 parties, 12+1 parties et 15+1 parties s'appliquent au

① Ecran unique : s’affiche lorsque vous sélectionnez et lisez 1 canal en cours de recherche.

➁ Ecran partagé en 4 parties : s’affiche lorsque vous sélectionnez et lisez 2 à 4 canaux en

➂ Ecran partagé en 9 parties : s’affiche lorsque vous sélectionnez et lisez 5 à 9 canaux en

➃ Ecran partagé en 16 parties : s’affiche lorsque vous sélectionnez et lisez 16 canaux en cours

⑤ Ecran PIP (Incrustation d’image) : s’affiche lorsque vous appuyez sur le bouton MODE

(MODE) lors de la lecture sur écran unique. (le grand

écran affiche le canal en cours de lecture et le petit écran

situé en bas à droite est réservé au canal diffusé en direct

au format PIP) Vous pouvez déplacer le petit écran PIP

(canal en direct) vers le haut et vers le bas à l’aide des

touches directionnelles. Lorsque vous appuyez sur le

bouton Enter (Entrée), une barre bleue apparaît sur l’écran

en direct ; lorsque vous appuyez sur le bouton du canal

souhaité, vous pouvez faire passer le canal sélectionné

sur l’écran en direct.

Ecran partagé N+1 : affiche le nombre x correspondant aux canaux diffusés en direct (N) et 1

Dans le cas de l’écran partagé 9 +1, vous pouvez régler l’emplacement

du canal de lecture depuis le menu.

En appuyant sur le bouton Gauche ou Droite( / ) ou en utilisation le bouton

JOG pendant une lecture, vous pouvez afficher l’écran à la vitesse x2, x4, x8, x16, x32 ou

x64 pour la lecture avant ou arrière.

En appuyant sur le bouton Gauche ou Droite( / ) ou en utilisation le bouton

Shuttle pendant que le système est en pause, vous pouvez effectuer une lecture

avant/arrière d’images fixes. During reverse search, the interval between cuts varies

depending on the recording specification.

La fonction Audio permet uniquement d’enregistrer / de lire 4 canaux (CH1,CH2,CH3,CH4).

Il est possible d’effectuer la lecture audio lors de la conversion en canal unique des canaux

Dans un écran de lecture partagé (partage 5/9/16), vous pouvez déplacer la barre bleue du

canal CH1 au canal CH4 à l’aide du bouton Enter (Entrée) afin de sélectionner un canal de

Le bouton audio vous permet d’activer / de désactiver la lecture audio.

Lors de l’activation de la lecture audio, l’icône audio de l’écran devient jaune.

Lors de la désactivation de la lecture audio, l’icône audio de l’écran devient blanche.

SHR-2160/2162/2080/2082 MANUEL DE L’UTILISATEUR

“Smart Viewer” est un programme qui permet à l’utilisateur du PC général d’installer le

SHR-2160/2162/2080/2082 sur son PC afin de surveiller les données vidéo et audio

via réseau sans besoins de se déplacer sur le site où est installé le

SHR-2160/2162/2080/2082.

● Avec la transmission des données vidéo compressées par la méthode

compression vidéo MPEG-4, la qualité d’images vidéo en lecture est très bonne.

● Avec la méthode de compression audio G.711, la qualité de données audio est

très bonne. L’utilisation d’un micro blindé améliore la qualité de l’audio distant.

● Avec la transmission des données vidéo/audio par le RTP (Real-Time Transport

Protocol), la capacité de lecture vidéo temps réel est excellente et la connexion

simultanée de plusieurs utilisateurs n’affecte pas la vitesse de transmission de

manière brusque. ● La commande & contrôle par le RTSP (Real-Time Streaming Protocol) permet un contrôle sécurisé via réseau.

● Plusieurs protocoles de transport sont supportés (TCP.IP, UDP (Unicast,

Multicast)). ● La connexion vous est ouverte à tout moment pour une surveillance des données vidéo/audio par une simple entrée de l’adresse IP.

● Vous pouvez non seulement effectuer un enregistrement temps réel (format

nécessaire pendant la surveillance, mais aussi convertir les fichiers vidéo (format

.dvr) en images fixes (format JPEG). ● Jusqu’à 3 utilisateurs du Smart Viewer sont autorisés de se connecter simultanément au DVR.

(Si le Multicast est utilisé, plus de 6 utilisateurs peuvent être connecté) ● Vous pouvez connecter un maximum de 16 périphériques (SHR-2160/2162/2080/2082) et les contrôler simultanément. ● Smart Viewer est optimisé dans la resolution de 1024X768. SHR-2160/2162/2080/2082-FRA-2 4/25/07 10:01 AM Page 9-2SHR-2160/2162/2080/2082 MANUEL DE L’UTILISATEUR 3

Spécifications de l’ordinateur (Recommandation)

9-3 ● Système d’exploitation : Win2000, WinXP● Recommandation : Processeur P3, 1GHz ou plus puissant RAM 256 Mb ou supérieur

VGA RAM 16Mb ou supérieur

DirectX 8.1 ou supérieur

Selon le taux d’enregistrement, la taille vidéo et les spécifications PC de l’utilisateur

utilisé avec SHR-2160/2162/2080/2082, le nombre d’images fixes du Smart Viewer

Pour en savoir plus sur les spécifications, référez-vous à l’appendice 4. SHR-2160/2162/2080/2082-FRA-3 5/10/07 9:58 AM Page 9-3● Double cliquez sur le fichier “Setup.exe”. 4

Installation du Smart Viewer

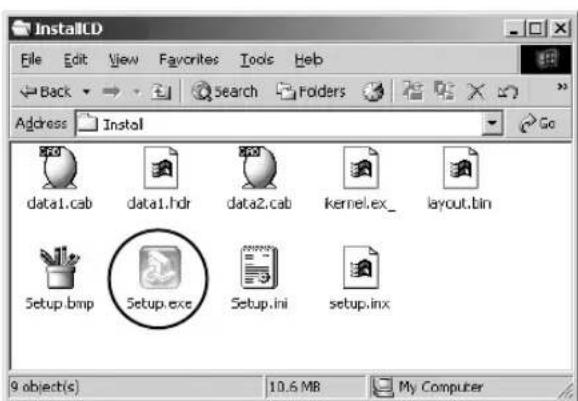

Installation du Smart Viewer ● Mettez le CD du logiciel SmartViewer dans le lecteur de CD-ROM et ouvrez le répertoire SmartViewer.

SHR-2160/2162/2080/2082 MANUEL DE L’UTILISATEUR

● Cliquez sur le bouton “Suivant”.

● Si vous êtes d’accord avec la licence SmartViewer, cliquez sur “Oui”.

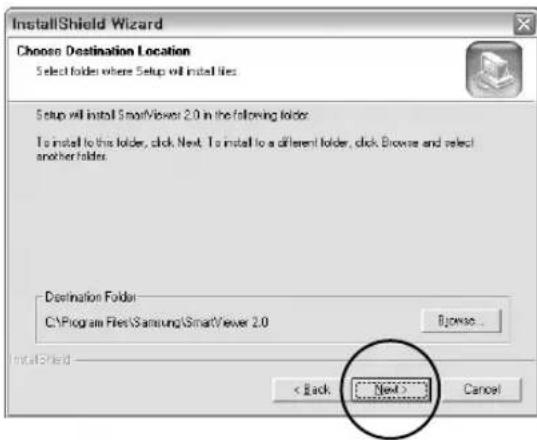

● Sélectionnez un répertoire d’installation pour SmartViewer et cliquez sur “Suivant”.

SHR-2160/2162/2080/2082-FRA-2 4/25/07 10:01 AM Page 9-5Français

● Le système procède à l’installation du logiciel.

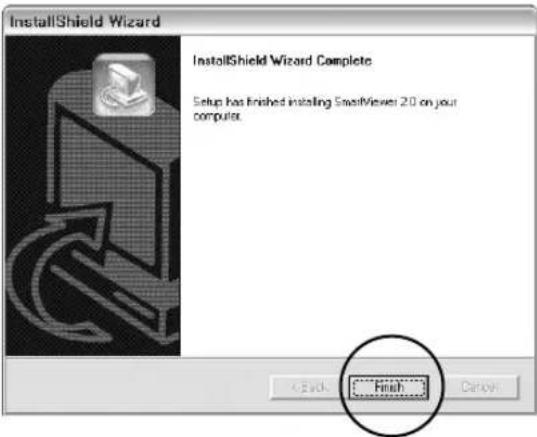

● L’installation est finie. Cliquez sur “Fin” pour finir l’installation.

SHR-2160/2162/2080/2082-FRA-2 4/25/07 10:01 AM Page 9-6Français

SHR-2160/2162/2080/2082 MANUEL DE L’UTILISATEUR

Exécution du programme Smart Viewer

9-7 ● Double-cliquez sur l’icône Smart Viewer située sur l‘écran de fond pour lancer le programme.

SHR-2160/2162/2080/2082-FRA-2 4/25/07 10:01 AM Page 9-76

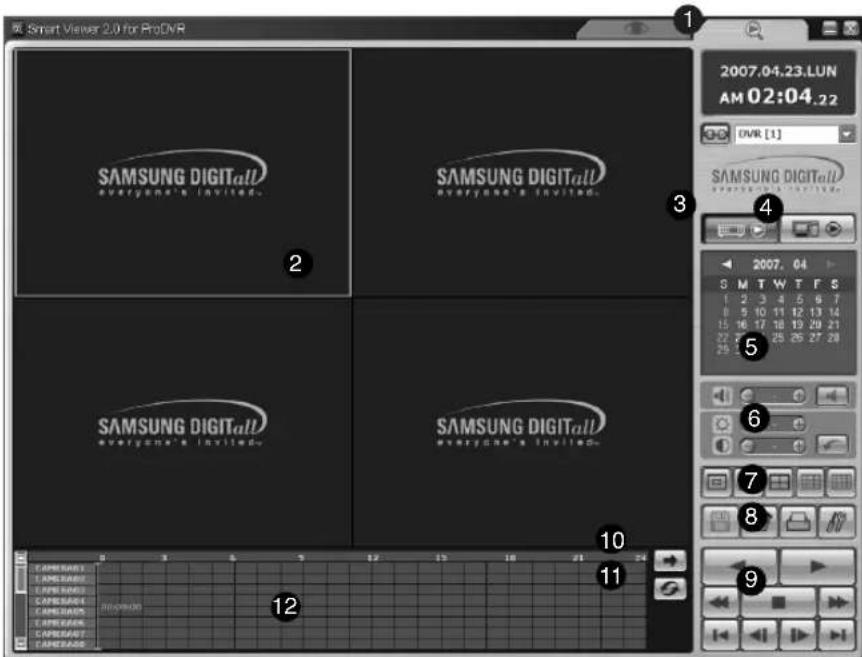

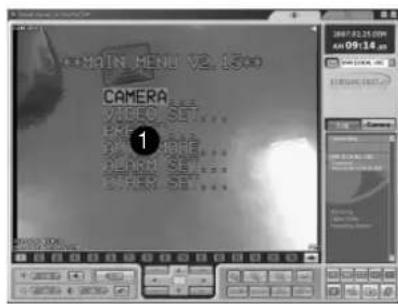

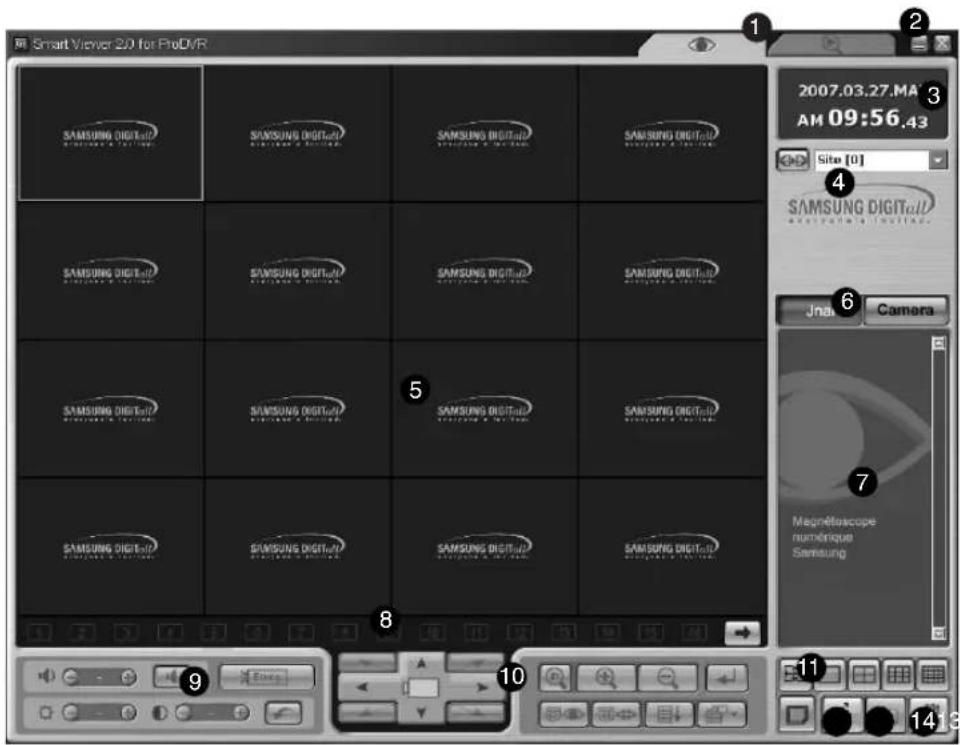

Ecran initial du Smart Viewer

9-8 ● Description de l’écran Français

! Appuyez sur ce bouton pour entrer en mode de recherche afin de pouvoir chercher

et lire les données vidéo enregistrées en mode de surveillance temps réel ou sur

SHR-2160/2162/2080/2082.

@ Ce bouton termine ou minimise le programme.

# Pour afficher la date/heure actuelle.

$ Ce bouton est utilisé pour la connexion à un DVR prédéfini

(SHR-2160/2162/2080/2082) ou à un site.

% Cet écran affiche l’image vidéo surveillée.

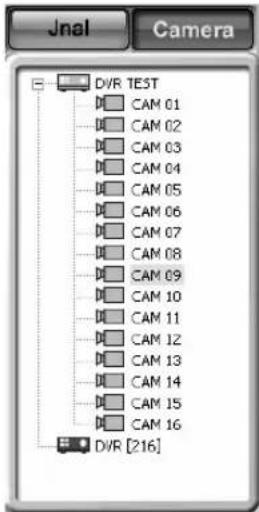

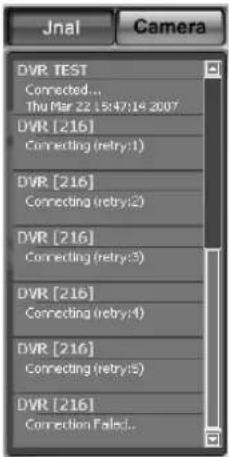

^ Ces boutons sélectionnent l’affichage de la fenêtre, le message d’événement et

l’affichage de la fenêtre indique les conditions de connexion de la camera.

Cette fenêtre affiche les messages d’événement du SHR-2160/2162/2080/2082 en temps réel.

* Ces boutons affichent le statut du canal actuel.

( Ces boutons ajustent le volume audio et le contraste/luminosité de la vidéo, et

enregistre le fichier vidéo.

) Ces boutons sont utilisés pour les fonctions liées au PTZ.

1 Ces boutons sont utilisés pour la division de l’écran et le mode de séquence.

2 Ce bouton est utilisé pour la connexion du retour de message.

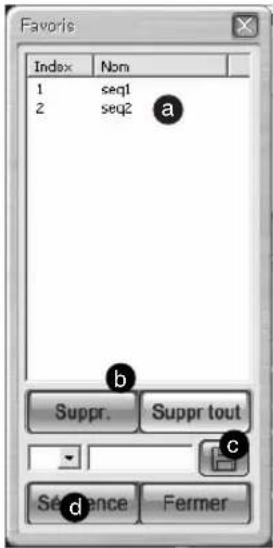

3 Ce bouton est utilisé pour la fonction favorite lors de la connexion au site.

4 Ce bouton affiche la fenêtre de mode de réglage pour changer le réglage de

SmartViewer ou du SHR-2160/2162/2080/2082. (Référence a 9-9. Mode de réglage)

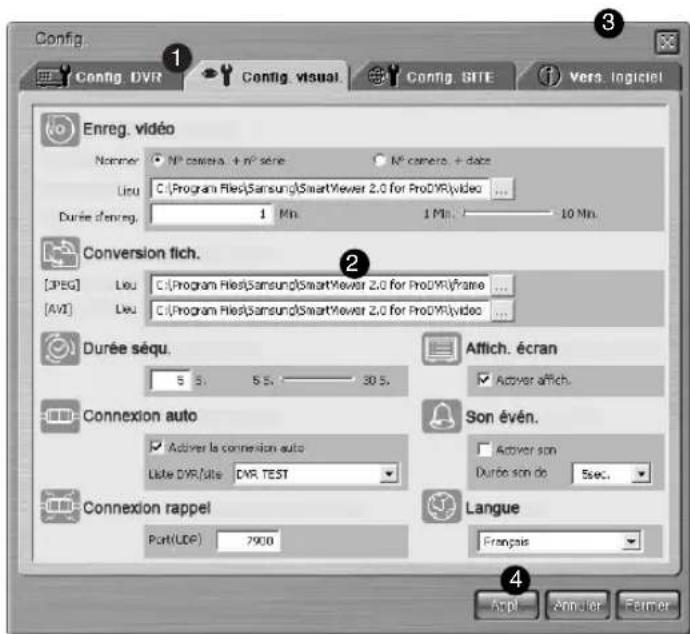

Mode de configuration

9-9 ● Description de l’écran Initial ! Ce bouton est utilisé pour sélectionner les items de configuration DVR, Viewer, Site

et Version du logiciel.

@ Montre quel item de configuration sélectionné peut être réglée en détail.

# Utilisez ce bouton pour fermer la fenêtre de configuration.

$ Utilisez ce bouton pour enregistrer les informations révisées dans la fenêtre de

configuration, pour remarquer les informations antérieures à la révision ou pour

fermer la fenêtre de configuration.

● Bouton de sélection d’item de configuration

- Utilisez ce bouton pour la sélection de chaque item de configuration.

- Celui-ce est compose de 4 items : Configuration DVR, Configuration Viewer,

Configuration Site et Configuration Version du logiciel.

- Configuration DVR : La configuration DVR vous permet de changer les items de

configuration du menu distant du SHR-2160/2162/2080/2082.

- Configuration Viewer : La configuration Viewer vous permet de configurer divers

items concernant au fonctionnement du Smart Viewer.

- Configuration Site: La configuration Site vous permet de configurer les

informations sur le SHR-2160/2162/2080/2082 : le nom, l’adresse IP, le mot de

passe du SHR-2160/2162/2080/2082 auquel vous êtes connecté via Smart

Viewer ou d’inscrire tous les SHR-2160/2162/2080/2082 inscrits sur un site de

- Version du logiciel : La version du logiciel montre la version actuelle du Smart

Viewer, les exigences système et la version du logiciel du système

SHR-2160/2162/2080/2082 connecté, et met à jour à distance le logiciel du

système SHR-2160/2162/2080/2082.

● Enregistrement/Annulation des Informations révisées.

- Cliquez sur le bouton [Appliquer] pour enregistrer les informations révisées dans

la fenêtre de configuration et cliquez sur le bouton [Annuler] pour afficher les

informations avant la révision.

● Fermer la fenêtre de configuration

- Cliquez sur l’icône [X] située en haut à droite de la fenêtre de configuration ou

sur le bouton [Fermer] pour fermer la fenêtre de configuration.

- Si plus d’un item ont été révisés avant de fermer la fenêtre de configuration, le

message suivant apparaît. Cliquez sur OK pour enregistrer les informations et

cliquez sur Annuler pour fermer la fenêtre de configuration.

SHR-2160/2162/2080/2082-FRA-2 4/25/07 10:01 AM Page 9-10Français

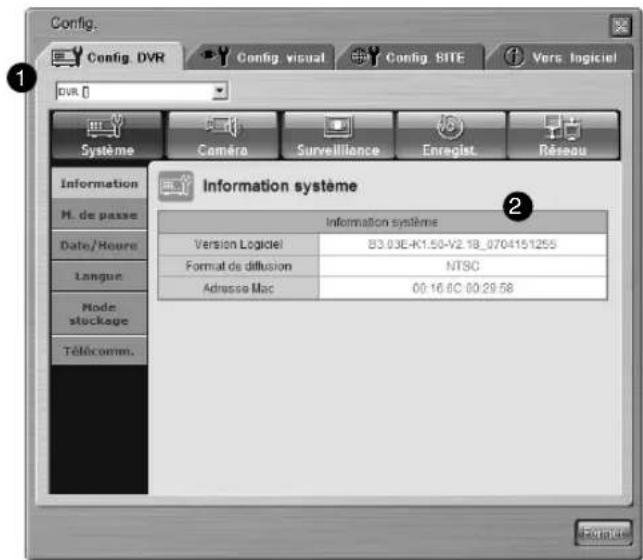

- Cliquez sur le bouton [Configuration DVR].

- Vous pouvez changer les items de configuration du MENU du

SHR-2160/2162/2080/2082 connecté à distance au Smart Viewer.

- La configuration DVR est composée de 5 items : Système, Caméra/Audio,

Surveillance, Enregistrement et Réseau.

- La configuration du DVR SHR-2160/2162/2080/2082 que vous souhaitez connecter est déjà

occupée par un autre utilisateur de niveau administrateur.

- Le bouton ne sera pas actif si vous êtes connecté au SHR-2160/2162/2080/2082 en tant que

utilisateur ou si vous êtes déconnecté.

! Parmi plusieurs SHR-2160/2162/2080/2082 connectés, seul le nom du

SHR-2160/2162/2080/2082 connecté en mode administrateur figure dans la liste.

Selon votre mode de connexion au SHR-2160/2162/2080/2082 ou au site, le nom

du SHR-2160/2162/2080/2082 ou le nom du SHR-2160/2162/2080/2082 connecté

en mode Admin. apparaît dans la liste. Vous pouvez en choisir un pour configurer

le MENU du SHR-2160/2162/2080/2082.

@ Le menu Configuration du SHR-2160/2162/2080/2082 sélectionné s’affiche.

● Items détaillés de configuration DVR

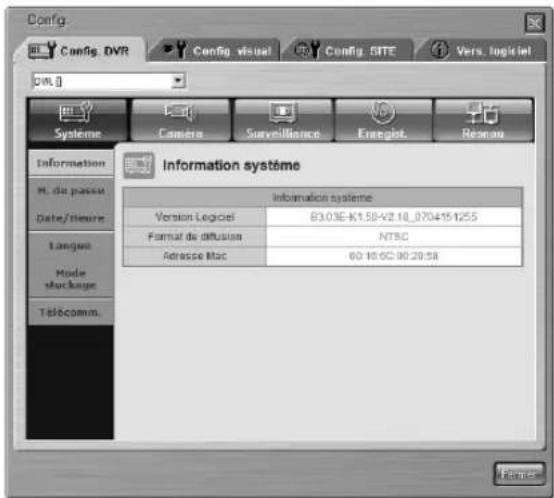

L’item Informations montre les informations sur le SHR-2160/2162/2080/2082

Pour les items détaillés de la configuration DVR, référez-vous au chapitre 5. MENU.

- Mode de passe admin.

Vous pouvez modifier le mot de passe administrateur relatif aux paramètres

de commande du graveur numérique (DVR).

- Mot de passe utilisateur

Vous pouvez modifier le mot de passe utilisateur relatif aux paramètres de

commande du graveur numérique (DVR).

SHR-2160/2162/2080/2082-FRA-2 4/25/07 10:01 AM Page 9-12Français

- La touche Suppr et la combinaison de Ctrl+C ou Ctrl+V du clavier ne sont pas

supportées pour l’entrée de mot de passe système.

- Utilisez la touche Retour pour supprimer le contenu.

Le mot de passe par défaut est 4321.

Si vous changez de valeur Heure/Date, le SHR-2160/2162/2080/2082 sera

automatiquement déconnecté du Smart Viewer afin d’appliquer la nouvelle

- En fin de nouvelle configuration du SHR-2160/2162/2080/2082, vous pouvez vous

reconnecter au Smart Viewer.

- Cependant, le format d’affichage et l’heure d’été peuvent être configures sans

besoins de déconnexion.

L’item Heure/Date est utilisé pour configurer les informations sur la date,

l’heure, le format et l’heure d’été du SHR-2160/2162/2080/2082 connecté.

A A VERTISSEMENT VERTISSEMENT Le mot de passe système est composé uniquement de chiffres (jusqu’à 8 chiffres).

SHR-2160/2162/2080/2082-FRA-2 4/25/07 10:01 AM Page 9-13Français

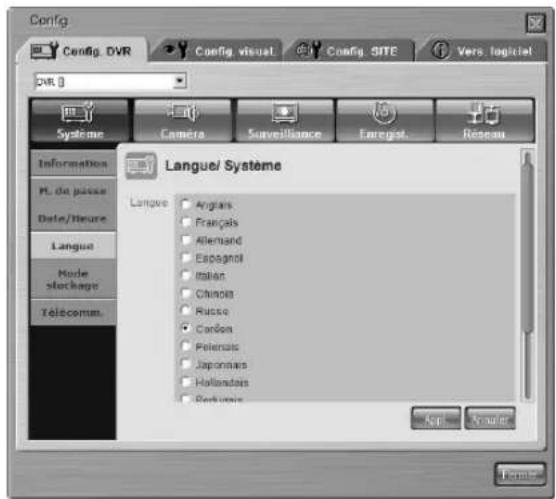

Le changement de langue dans Langue Système change la configuration de langue

d’affichage du SHR-2160/2162/2080/2082. En bref, la configuration de langue du

Smart Viewer ne change pas.

Les spécifications de langue supportées sont sujettes de modifications ultérieures.

L’item Langue configure la langue utilisée pour le SHR-2160/2162/2080/2082

Affiche les informations relatives au lecteur de disque dur contenu dans votre

graveur numérique (DVR).

SHR-2160/2162/2080/2082-FRA-2 4/28/07 7:41 PM Page 9-14Français

Si vous installez un dispositif de contrôle à distance dans le

SHR-2160/2162/2080/2082 et que vous l’activez dans la configuration, les contrôles

PTZ ne sont plus disponibles dans le visionneur.

- Télécommande (dispositif de commande à distance)

La télécommande peut configurer le dispositif de contrôle à distance installé

sur le SHR-2160/2162/2080/2082.

Permet d’activer ou de désactiver la télécommande.

L’ID de la télécommande peut être compris entre 0 et 99.

SHR-2160/2162/2080/2082-FRA-2 4/25/07 10:01 AM Page 9-15Français

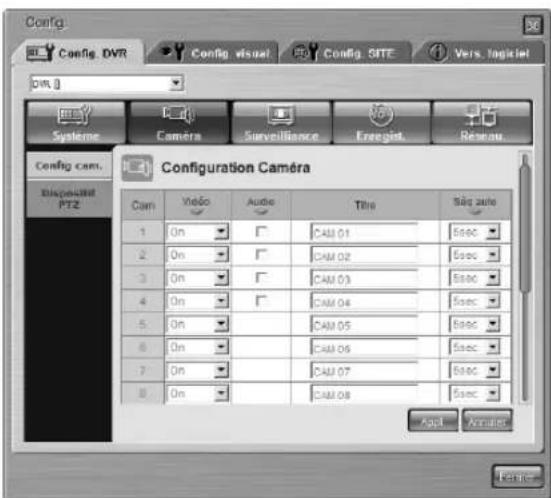

L’item Config. configure la vidéo, l’audio On/Off, le nom de caméra et

l’intervalle de séquence automatique de chaque canal du

SHR-2160/2162/2080/2082 connecté.

Pour le 2080/2082, les informations concernant 8 chaînes s’affichent.

- La touche Suppr et la combinaison de Ctrl+C ou Ctrl+V du clavier ne sont pas

supportées pour l’entrée de mot de passe système.

- Utilisez la touche Retour pour supprimer le contenu.

A A VERTISSEMENT VERTISSEMENT

- Seul l’anglais est supporté pour les titres. Si vous entrez un titre en votre langue

différente d’anglais, un message d’avertissement apparaît en vous demandant de le

- Le titre peut être composé de 15 caractères max.

- Si vous laissez vide la case de titre et l’appliquez, un message d’avertissement

apparaît en vous demandant de le saisir à nouveau.

SHR-2160/2162/2080/2082-FRA-2 4/25/07 10:01 AM Page 9-16Français

SHR-2160/2162/2080/2082 MANUEL DE L’UTILISATEUR

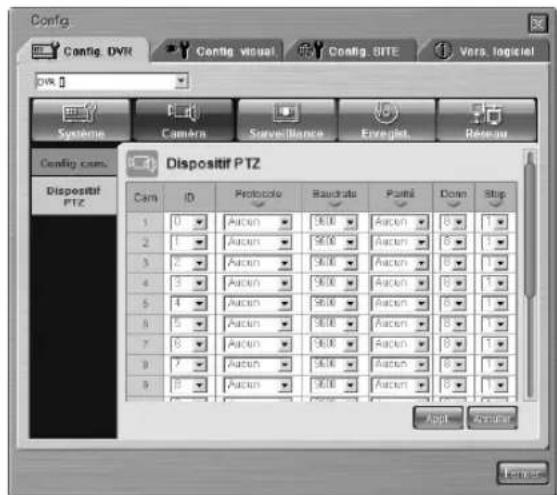

- Dispositif PTZ Si la caméra connectée au canal est de type dôme, cet item configure le nom

de caméra, le protocole, le taux en bauds, la parité, le bit de données et le bit

Pour le 2080/2082, les informations concernant 8 chaînes s’affichent.

L’item Surveillance configure la surveillance d’évènements et l’affichage OSG

SHR-2160/2162/2080/2082-FRA-2 4/25/07 10:01 AM Page 9-17$ Enregistrement

- Qual. d'enreg. et suppr. auto

Ce mode vous permet de configurer les fonctions Normal (general recording)

quality (Qualité normale (enregistrement général)), Event recording quality

(Qualité d'enregistrement de l'événement) et Auto-delete (Suppression

Pour le 2080/2082, les informations concernant 8 chaînes s’affichent.

- Taille d'image et vitesse d'enreg.

Lorsque vous enregistrez en mode Normal (Normal) ou Event (Evénement),

vous pouvez régler la vitesse (vitesse d'enregistrement) et la taille de l'image

(résolution). La taille d'image réglée détermine le réglage de la vitesse

d'enregistrement en mode Normal (Normal) et en mode Event (Evénement).

Pour le 2080/2082, les informations concernant 8 chaînes s’affichent.

- Durée d'enreg. de l'événement

Permet de régler une alerte avant et après l'enregistrement de l'événement.

Pour le 2080/2082, les informations concernant 8 chaînes s’affichent.

NTSC PAL SHR-2160/2162/2080/2082-FRA-2 4/25/07 10:01 AM Page 9-19Français

L’Enreg. par alarme configure les informations nécessaires pour

l’enregistrement par alarme.

Pour le 2080/2082, les informations concernant 8 chaînes s’affichent.

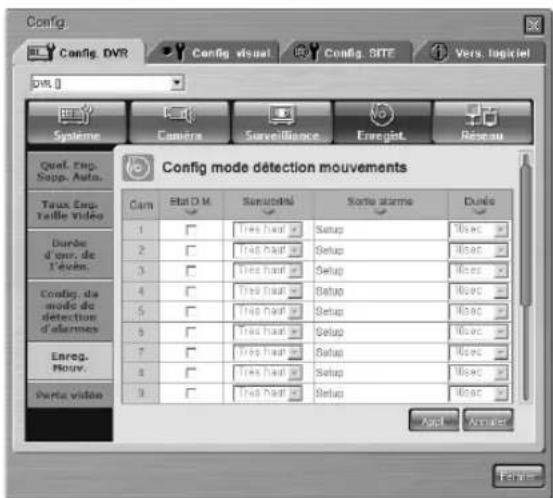

- Enreg. par mouvement

L’Enreg. par mouvement configure les informations nécessaires pour

l’enregistrement par détection du mouvement.

Pour le 2080/2082, les informations concernant 8 chaînes s’affichent.

Vous pouvez choisir plusieurs caméras pour l’alarme.

La perte vidéo configure les informations sur le mode par lequel informer la

perte vidéo du SHR-2160/2162/2080/2082.

Pour le 2080/2082, les informations concernant 8 chaînes s’affichent.

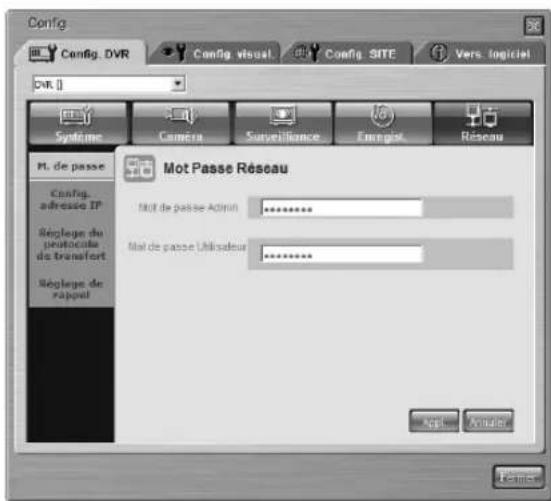

Pour configurer le mot de passe de l’administrateur et de l’utilisateur pour vous

connecter au SHR-2160/2162/2080/2082 via réseau depuis le Smart Viewer.

A A VERTISSEMENT VERTISSEMENT

- Le mot de passe réseau peut être composé de 8 caractères max.

- Si vous laissez vide la case de mot de passe et l’appliquez, un message d’avertissement

apparaît en vous demandant de le saisir à nouveau.

SHR-2160/2162/2080/2082-FRA-2 4/25/07 10:01 AM Page 9-21Français

A A VERTISSEMENT VERTISSEMENT

- Pensez bien à demander les renseignements utiles à votre administrateur réseaux

avant de remplir quoi que ce soit dans la configuration du dispositif.

- Le nom d’utilisateur et le mot de passe pour vous connecter à l’ADSL peuvent être

constitués de 40 caractères aussi bien des chiffres, lettres ou symboles.

- La touche Suppr et la combinaison de Ctrl+C ou Ctrl+V du clavier ne sont pas

supportées pour l’entrée de mot de passe système.

- Utilisez la touche Retour pour supprimer le contenu.

- Le mot de passe Admin. par défaut est 4321.

- Le mot de passe Utilisateur par défaut est 4321.

- Configurations IP Permet la configuration des méthodes de connexions réseau du

SHR-2160/2162/2080/2082.

Le SHR-2160/2162/2080/2082 supporte les connexions en IP statique, en IP

dynamique, et en ADSL(PPPoE). Il permet aussi de régler la bande passante

du réseau. Régler la bande passante du réseau ou le

SHR-2160/2162/2080/2082 est connecté.

Il permet de régler l’adresse IP, la passerelle, le masque de sous réseau et le

DNS. Et aussi le nom d’utilisateur et le mot de passe fournie par le

fournisseur d’accès ADSL.

SHR-2160/2162/2080/2082-FRA-2 4/25/07 10:01 AM Page 9-22Français

- Vous pouvez régler la fonction de retour de message du

SHR-2160/2162/2080/2082.

- Dans le cas d’une alarme, d’une détection de mouvements ou d’une perte de

vidéo, Il permet de régler l’adresse IP et le port du PC ou SmartViewer est

installé pour faire suivre les messages de retour.

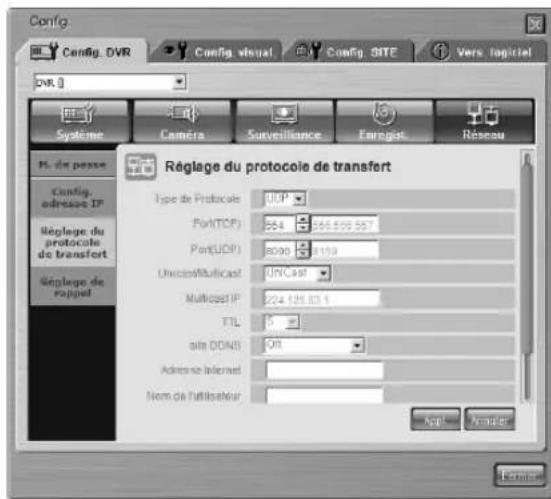

● Protocole de transfert

- Vous pouvez changez le protocole de transfert. Le protocole supporte le TCP/IP

et l’UDP (Unicast, Multicast). Le port (TCP/IP) de contrôle et le port (UDP) pour

changer le port de connexion. Le Multicast IP et TTL sont utilisés pour l’UDP

- Le SHR-2160/2162/2080/2082 utilise 4 ports pour la connexion TCP.

- Le nombre de port est flexible et 4 nombres consécutifs sont groupés pour le

changement ( 554,555,556,557

- Si vous utilisez le routeur IP pour la composition du réseau, vous devrez

sélectionner un protocole pour le SHR-2160/2162/2080/2082.

Configuration Viewer

- Cliquez sur [Configuration Viewer].

- La configuration Viewer configure divers items relatifs au fonctionnement du

La configuration Viewer est composée de 5 items : Enregistrement vidéo, Conversion

fichier,Intervalle de la séquence, l’affichage OSD et Connexion automatique.

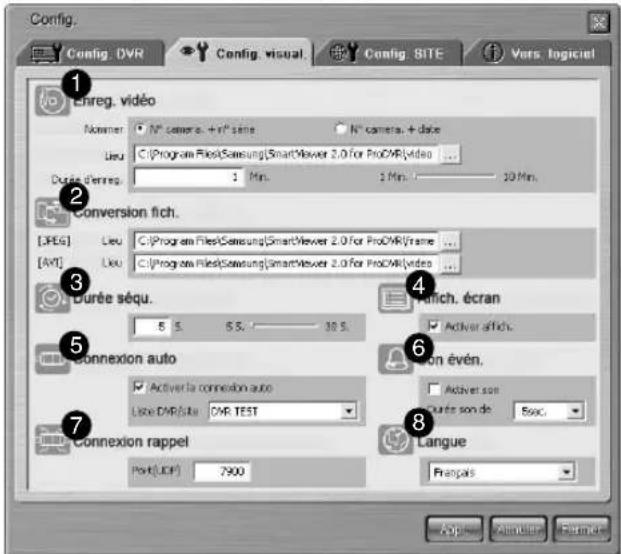

! Cet item est utilisé pour configurer les informations nécessaires pour

l’enregistrement des données vidéo affichées dans un fichier au format

pendant que vous vous êtes connecté au SHR-2160/2162/2080/2082.

Cette liste permet de configurer les informations nécessaires pour transposer les

fichiers enregistrés au format

.dvr sur l'ordinateur de l'utilisateur en fichiers au

# Cet item est utilisé pour configurer les informations nécessaires pour le mode

$ Cet item est utilisé pour configurer les informations sur l’affichage OSD du

% Cet item permet de définir si le Smart Viewer sera automatiquement connecté

au DVR (SHR-2160/2162/2080/2082) ou à un site lors de son démarrage.

^ Il s'agit d'un élément de menu destiné à régler l'heure de l'alerte lors de la

réception d'un message d'événement tel qu'une alarme, un mouvement et/ou

Cet item permet de régler le port pour la connexion du retour de message

* Cette fonction vous permet de sélectionner la langue de votre choix.

● Enregistrement Vidéo

- En étant connecté au SHR-2160/2162/2080/2082 en mode de surveillance ou de

recherche, vous pouvez enregistrer les données vidéo affichées dans un fichier

.dvr. Cet item s’utilise pour définir le nom du fichier au format

- Le nom de fichier dépend du numéro de la caméra lorsqu’il est réglé sur

“Caméra + Série” ou du numéro de la caméra et de la date/heure actuelle

lorsqu’il est réglé sur “Caméra + Date”.

Pendant que vous êtes connecté au SHR-2160/2162/2080/2082 en mode de

surveillance ou de recherche et pendant l’enregistrement des données vidéo

affichées, cet item configure le répertoire où le fichier au format

- Le chemin actuel par défaut est “Programme Smart Viewer Installé dans le

# Durée d’enregistrement

- Pendant que vous êtes connecté au SHR-2160/2162/2080/2082 en mode de

surveillance ou de recherche et pendant l’enregistrement des données vidéo

affichées, cet item configure la durée d’enregistrement la plus longue.

- La durée se règle entre 1 et 10 minutes. Si l’enregistrement dépasse la durée

prédéfinie dans la durée d’enregistrement, l’enregistrement s’arrêtera

● Conversion fichier

- Vous pouvez convertir les fichiers enregistrés sur votre PC dans un fichier format

.dvr en fichiers format JPEG.

Les images constituant le fichier format

.dvr seront converties en fichiers format

Ensuite, vous pouvez designer le répertoire dans lequel les fichiers convertis en

JPEG seront enregistrés.

- Le répertoire actuel par défaut est “Programme Smart Viewer Installé dans le

● Intervalle de séquence

- Lorsque vous vous êtes connecté au SHR-2160/2162/2080/2082 en mode de

surveillance pendant que la séquence automatique est active, cet item configure

l’intervalle de la séquence automatique. L’intervalle peut être réglé entre 10 et

- Pour définir si le OSD sera affiché sur chaque canal du Smart Viewer.

- Si vous cochez “Activé”, le OSD apparaît. Cependant, les icônes Audio, PTZ,

Enreg. et Evènements Alarme/Mouvement ne seront pas affectées par la

condition d’affichage OSD.

● Connexion de retour de message

- Règle le port pour la connexion du retour de message.

● Connexion automatique

- Pour définir si le Smart Viewer sera automatiquement connecté au

SHR-2160/2162/2080/2082 ou à un site à son démarrage.

- Si vous cochez “Auto Connection Enable”, le nom du

SHR-2160/2162/2080/2082 et des sites qui sont actuellement inscrits dans la

liste du DVR/Site s’afficheront comme indiqué ci-dessous. Lorsque vous en

sélectionnez un, celui-ci sera automatiquement connecté au

SHR-2160/2162/2080/2082 ou au site sélectionné dès le démarrage du Smart

- Permet la sélection de la langue pour le logiciel SmartViewer.

- Cliquez sur le bouton [Configuration Site].

- La configuration Site configure les informations sur le DVR

(SHR-2160/2162/2080/2082) ou sur le site que vous voulez contacter via Smart Viewer.

- Le Smart Viewer vous permet de contacter un DVR (SHR-2160/2162/2080/2082) or

un site inscrits dans la liste.

! La liste des DVR (SHR-2160/2162/2080/2082) inscrits s’affiche à cet endroit.

@ Utilisez ce bouton pour ajouter un nouveau DVR (SHR-2160/2162/2080/2082)

ou pour supprimer ou réviser les DVR (SHR-2160/2162/2080/2082) déjà

# La liste des sites inscrits par l’utilisateur s’affiche à cet endroit.

$ Utilisez ce bouton pour ajouter un nouveau site ou pour supprimer ou reviser

les sites déjà inscrits.

% Utilisez ce bouton pour ajouter le DVR (SHR-2160/2162/2080/2082)

sélectionné sur la liste des sites. Mais, si le DVR sélectionné

(SHR-2160/2162/2080/2082) est réglé sur le réseau ADSL, il ne pourra être

enregistré sur le site.

SHR-2160/2162/2080/2082-FRA-2 4/25/07 10:01 AM Page 9-27Français

- La liste des DVR configure les informations sur le DVR

(SHR-2160/2162/2080/2082) que vous voulez contacter via Smart Viewer.

- Vous pouvez inscrire un nouveau DVR (SHR-2160/2162/2080/2082) ou

supprimer ou réviser le DVR (SHR-2160/2162/2080/2082) sélectionné depuis la

liste. Ensuite, le nom et l’adresse IP du DVR (SHR-2160/2162/2080/2082) inscrit

dans la liste des DVR s’affichent.

- Si votre magnétoscope numérique (SHR-2160/2162/2080/2082) possède une

adresse IP fixe, sélectionnez “Static IP” (IP fixe) pour le type d'adresse, puis

saisissez le nom du magnétoscope numérique (SHR-2160/2162/2080/2082) et

- Sélectionnez “Port” (Port) afin qu'il corresponde au numéro de port défini dans

le menu du réseau du magnétoscope numérique

(SHR-2160/2162/2080/2082).

- Si votre magnétoscope numérique (SHR-2160/2162/2080/2082) possède une

adresse IP dynamique (ex. : modem câble, ligne VDSL ou protocole PPPoE

pour l'ADSL), sélectionnez “MAC Address” (Adresse MAC) pour le type

d'adresse et saisissez l'adresse MAC du magnétoscope numérique

(SHR-2160/2162/2080/2082).

- Sélectionnez “Port” (Port) afin qu'il corresponde au numéro de port défini dans

le menu du réseau du magnétoscope numérique

(SHR-2160/2162/2080/2082).

SHR-2160/2162/2080/2082-FRA-2 4/25/07 10:01 AM Page 9-29Français

- Si vous sélectionnez “Use DDNS” (Utiliser le DDNS) dans le menu de réglage

du réseau du magnétoscope numérique (SHR-2160/2162/2080/2082) ou si

vous utilisez un filtre IP pour enregistrer une URL à l'aide du DDNS, vous

pouvez vous connecter via l'URL.

- Si vous souhaitez vous connecter via l'URL, sélectionnez “URL”(URL) pour le

type d'adresse et saisissez l'URL définie pour le magnétoscope numérique ou

le filtre IP dans le menu URL (URL).

- Sélectionnez “Port” (Port) afin qu'il corresponde au numéro de port défini dans

le menu du réseau du magnétoscope numérique

(SHR-2160/2162/2080/2082).

- L’adresse MAC du DVR est écrite sur l’étiquette située sur le produit. Elle peut aussi

être trouvée dans les informations système dans le menu du DVR.

- Si le DVR (SHR-2160/2162/2080/2082) est connecté à l’ADSL, la bande passante

du réseau est basse. Par conséquent, le taux de transfert devient bas et le

visionneur avec un débit limité.

- Le visionneur peut surveiller plus de 16 canaux en même temps.

- Le visionneur peut chercher ou visualiser un seul canal.

- L’audio n’est pas exécuté.

- Le nombre de d’images en playback est de 0.5 ips à peu près, mais c’est variable

selon le nombre de canal et la taille de la vidéo sous surveillance au même

- Pour supprimer un vieux DVR (SHR-2160/2162/2080/2082)

- Si vous sélectionnez le DVR (SHR-2160/2162/2080/2082) dans la liste des DVR

pour la suppression et que vous appuyez sur le bouton [Supprimer], le message

suivant va apparaître : Appuyez sur le bouton [OK] pour supprimer le DVR

(SHR-2160/2162/2080/2082).

- Quand le DVR (SHR-2160/2162/2080/2082) à supprimer est connecté avec

SmartViewer, le message suivant va apparaître et le DVR

(SHR-2160/2162/2080/2082) ne pourra être supprimé : Soyez sûre de couper la

connexion entre le DVR (SHR-2160/2162/2080/2082) et le logiciel SmartViewer

avant de supprimer celui ci de la liste.

SHR-2160/2162/2080/2082-FRA-2 4/25/07 10:01 AM Page 9-31Français

- Pour supprimer un vieux DVR (SHR-2160/2162/2080/2082)

- Si vous sélectionnez le DVR (SHR-2160/2162/2080/2082) dans la liste des DVR

et que vous appuyez sur le bouton [Edition], le message suivant va apparaître :

Appuyez sur [OK] pour éditer les options dur DVR (SHR-2160/2162/2080/2082).

- Quand le DVR (SHR-2160/2162/2080/2082) à éditer est connecté a

SmartViewer, le message suivant va apparaître : veuillez déconnectez le

DVR (SHR-2160/2162/2080/2082) de SmartViewer avant de l’éditer.

- La liste des sites inscrit les DVRS (SHR-2160/2162/2080/2082) que vous voulez

contacter à la fois via Smart Viewer afin de les contrôler depuis un seul site.

Vous pouvez inscrire un nouveau site ou supprimer ou modifier le site

sélectionné sur la liste, et ajouter un DVR (SHR-2160/2162/2080/2082) au site

sélectionné sur la liste des sites ou le supprimer.

- Dans la liste des sites, le nom du site inscrit et le nom du DVR

(SHR-2160/2162/2080/2082) constituant le site s’affichent. Un site peut être

constitués de 4 DVRS (SHR-2160/2162/2080/2082) au maximum.

! Ajout d’un nouveau site

- Lorsque vous appuyez sur le bouton [Nouveau], la fenêtre ci-dessous apparaît

afin que vous puissiez y entrer les informations sur le nouveau site.

- Les informations à entrer sont le nom du site.

Le site peut être nommé en anglais ou en français jusqu’à 10 caractères. New Delete Modify SHR-2160/2162/2080/2082-FRA-2 4/25/07 10:01 AM Page 9-33Français

@ Suppression du site ou du DVR (SHR-2160/2162/2080/2082) déjà inscrit

- Lorsque vous sélectionnez un site ou un DVR (SHR-2160/2162/2080/2082)

sur la liste des sites et appuyez sur le bouton [Supprimer], le message

suivant apparaît. Appuyez sur le bouton [OK] pour supprimer le site ou le

DVR (SHR-2160/2162/2080/2082).

- Après la suppression, le DVR (SHR-2160/2162/2080/2082) reste toujours

actif sur le site ainsi que les informations sur le DVR

(SHR-2160/2162/2080/2082).

- Si le DVR (SHR-2160/2162/2080/2082) à supprimer est connecté au Smart

Viewer actuel, le message ci-dessous apparaît et le DVR

(SHR-2160/2162/2080/2082) ne sera pas supprimé Assurez-vous de

déconnecter le DVR (SHR-2160/2162/2080/2082) du Smart Viewer avant

d’effectuer la suppression.

# Modification du site déjà inscrit

- Lorsque vous sélectionnez un site sur la liste des sites appuyez sur le bouton

[Modifier], le message ci-dessous apparaît. Appuyez sur le bouton [OK] pour

- Si vous sélectionnez un DVR (SHR-2160/2162/2080/2082) et appuyez sur le

bouton [Modifier], le message suivant apparaît et la modification du DVR

(SHR-2160/2162/2080/2082) est impossible. La modification du DVR

(SHR-2160/2162/2080/2082) doit être effectuée uniquement à partir de la liste

● Ajout d’un DVR (SHR-2160/2162/2080/2082) au site

- Lorsque vous appuyez sur le bouton [Ajouter], le DVR

(SHR-2160/2162/2080/2082) sélectionné sur la liste des DVR est ajouté au site

sélectionné sur la liste des sites.

- Le DVR(SHR-2160/2162/2080/2082) configuré à l’ADSL ne peut pas être ajouté

- Vous pouvez ajouter jusqu’à 4 DVR (SHR-2160/2162/2080/2082) sur un site et le

DVR (SHR-2160/2162/2080/2082) constituant le site peut être supprimé de la

- Si vous appuyez sur le bouton [Ajouter] alors que le site n’est pas inscrit sur la

liste des sites, le nom du nouveau site par défaut “Site [0]” sera créé et le DVR

(SHR-2160/2162/2080/2082) sera ajouté sur ce site.

- Si le site sur lequel le DVR (SHR-2160/2162/2080/2082) sera ajouté est

connecté au Smart Viewer actuel, le message ci-dessous apparaît et le

DVR(SHR-2160/2162/2080/2082) ne sera pas ajouté sur le site. Assurez-vous de

déconnecter le site du Smart Viewer avant d’effectuer l’ajout.

- Si le site à modifier est connecté au Smart Viewer actuel, le message

ci-dessous apparaît et le site ne sera pas modifié. Assurez-vous de

déconnecter le site du Smart Viewer avant d’effectuer la modification.

SHR-2160/2162/2080/2082-FRA-2 4/25/07 10:01 AM Page 9-35Français

- Lorsque vous appuyez sur le bouton [Version Logiciel], la version du Smart Viewer,

les exigences système et la version du logiciel du système DVR

(SHR- 2160/2162/2080/2082) connecté au Smart Viewer s’affichent.

- Vous pouvez mettre à jour à distance le logiciel du système DVR

(SHR-2160/2162/2080/2082) connecté, uniquement lorsque vous êtes connecté en

tant qu’administrateur. Si vous êtes connecté en tant qu’utilisateur ou si vous n’êtes

pas connecté au DVR (SHR-2160/2162/2080/2082), l’accès vous sera refusé.

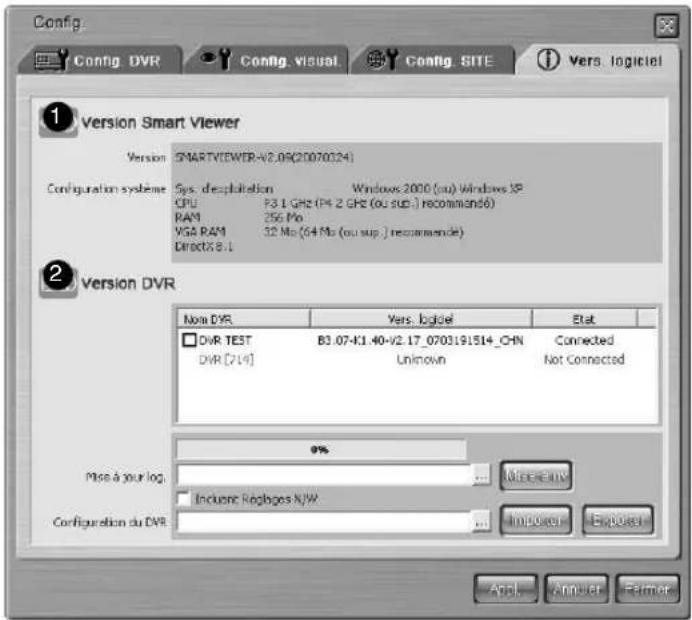

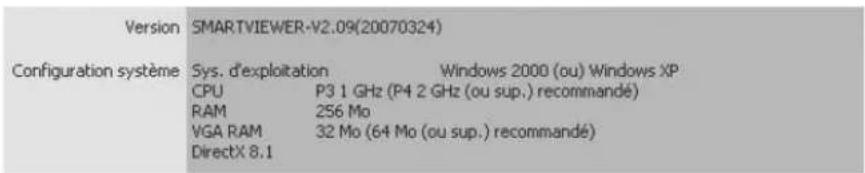

! La version du Smart Viewer et les exigences système s’affichent.

@ Affiche la version et le nom du graveur numérique (DVR) si un graveur

numérique (DVR SHR-2160/2162/2080/2082) est connecté à Smart Viewer.

Cette zone peut également vous fournir les fonctions pour une mise à niveau à

distance du logiciel du graveur numérique (DVR), l'extraction ou la récupération

des paramètres du graveur numérique (DVR).

- La version du Smart Viewer et les exigences système s’affichent.

- La version du DVR affiche le nom du DVR (SHR-2160/2162/2080/2082)

connecté au Smart Viewer ou le nom du DVR (SHR-2160/2162/2080/2082)

constituant le site s’il y a un DVR(SHR-2160/2162/2080/2082) connecté au site

ainsi que la version du logiciel du DVR (SHR-2160/2162/2080/2082).

- Si le Smart Viewer n’est pas connecté au DVR (SHR-2160/2162/2080/2082),

cette partie reste inactive.

- Chaque version DVR possède une boîte à cocher utilisable pour la mise à jour

● Mise à jour du logiciel DVR (SHR-2160/2162/2080/2082).

- Le Smart Viewer met à jour à distance le logiciel du DVR

(SHR-2160/2162/2080/2082) connecté.

! Cochez le DVR (SHR-2160/2162/2080/2082) à mettre à jour parmi les

SHR-2160/2162/2080/2082-FRA-2 4/25/07 10:01 AM Page 9-37Français

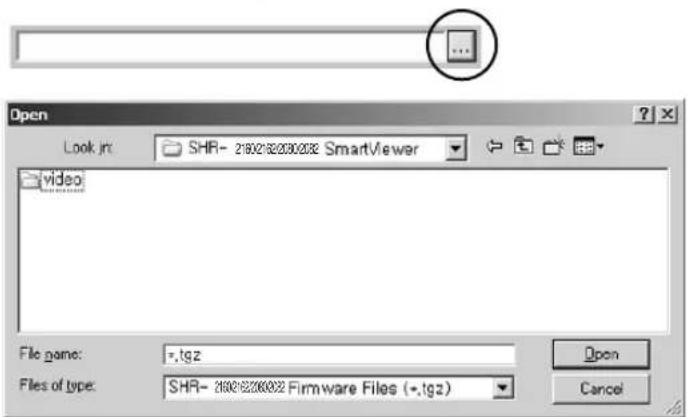

@ Cliquez sur le bouton Suivant pour ouvrir le fichier “SHR-2160/2162/2080/2082

Firmware” au format tgz.

# Appuyez sur le bouton [Mise à jour] pour transmettre le fichier au DVR

(SHR-2160/2162/2080/2082) sélectionné, puis démarrez la mise à jour du

logiciel DVR (SHR-2160/2162/2080/2082).

$ La progression de transmission du fichier et de la mise à jour s’affiche en bas.

Il vous est possible de télécharger le micrologiciel mis à jour pour le logiciel du

magnétoscope numérique (SHR-2160/2162/2080/2082) depuis la section CCTV du

site www.samsung.com

A A VERTISSEMENT VERTISSEMENT Assurez-vous de suspendre toutes les fonctions du système DVR en cours de

fonctionnement telles que l’enregistrement, le MENU, la sauvegarde et la lecture

avant d’effectuer la mise à jour du logiciel du DVR (SHR-2160/2162/2080/2082).

Ne mettez jamais hors tension le DVR (SHR-2160/2162/2080/2082) pendant la mise

Il faut environ 5 minutes pour la mise à jour du logiciel.

Même si la mise à jour du logiciel est suspendue accidentellement, le logiciel

antérieur restera intact.

● L'extraction des paramètres relatifs au graveur numérique (DVR SHR-

2160/2162/2080/2082) – Smart Viewer vous permet d'extraire les paramètres du

menu relatifs au graveur numérique connecté (DVR SHR-2160/2162/2080/2082)

! Sélectionnez le graveur numérique (DVR) dont vous désirer extraire les

@ Appuyez sur le bouton [Export] pour spécifier le nom du fichier (*.dat), vous

pouvez ensuite enregistrer les valeurs de réglage sur votre PC.

● Récupérer les valeurs de réglage du menu relatives au graveur numérique (DVR SHR-2160/2162/2080/2082) - SmartViewer vous permet de restaurer les

paramètres du menu afférents au graveur numérique connecté (DVR SHR-

2160/2162/2080/2082).

! Sélectionnez le graveur numérique (DVR) dont vous désirez restaurer les

@ Cliquez sur le bouton comme indiqué ci-dessous pour ouvrir le fichier de

configuration du menu (*.dat).

# Appuyez sur le bouton [Import] pour transférer le fichier de configuration vers

le graveur numérique sélectionné (DVR). Les paramètres du menu sont

$ Lorsque vous restaurez les paramètres, cliquez sur la case à cocher suivante

pour récupérer les paramètres de réseau si nécessaire.

La fonction d’importation/exportation n’affecte pas la zone Config mode détection

mouvements et Programmateur.

SHR-2160/2162/2080/2082-FRA-2 5/3/07 5:24 PM Page 9-399-40

Mode de surveillance ● Connexion DVR (SHR-2160/2162/2080/2082) / Site - Sélectionnez le nom du DVR (SHR-2160/2162/2080/2082) ou du site auquel

vous voulez vous connecter et cliquez sur le bouton de connexion.

 Echec à la connexion

1. Echec à la vérification du mot de passe

- Lorsque le mot de passe du réseau défini sur le SHR-2160/2162/2080/2082 et

le mot de passé de la connexion défini sur le Smart sont différents, une fenêtre

demandant un nouveau saisi de mot de passe apparaît.

2. Reproduire la connexion administrateur

- Si le graveur numérique (DVR) auquel vous voulez vous connecter a déjà été

utilisé par l'administrateur et si vous réessayez de vous connecter avec ce

statut, la session ouverte précédemment est automatiquement déconnectée.

Vous pouvez définir le nom, l’IP et le mot de passe du DVR

(SHR-2160/2162/2080/2082) pour la connexion en mode de configuration.

La configuration du site permettant une connexion simultanée de plusieurs DVR

(SHR-2160/2162/2080/2082) est également disponible en mode de configuration.

La connexion simultanée de 16 DVR (SHR-2160/2162/2080/2082) au maximum est

possible. SHR-2160/2162/2080/2082-FRA-2 4/25/07 10:01 AM Page 9-40SHR-2160/2162/2080/2082 MANUEL DE L’UTILISATEUR

● Ecran de connexion en mode de surveillance

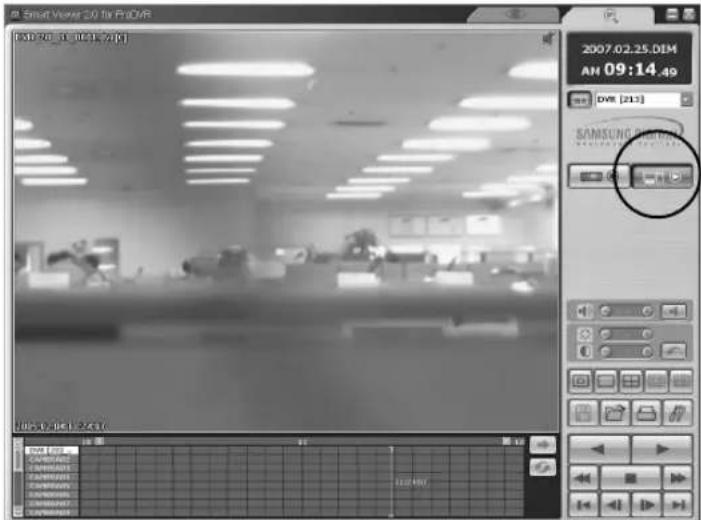

● Bouton de mode de conversion

- Ce bouton convertit le mode de contrôle en mode de recherche.

Jusqu’à 3 utilisateurs dont un administrateur et deux utilisateurs sont autorisés d’accéder

simultanément au SHR-2160/2162/2080/2082(Dans le cas du Multicast, 5 utilisateurs autorisés

A A VERTISSEMENT VERTISSEMENT Lorsque le SHR-2160/2162/2080/2082 est occupé par 3 utilisateurs, aucune

connexion supplémentaire n’est autorisée.

A A VERTISSEMENT VERTISSEMENT Si vous changez la taille de la vidéo ou la qualité des couleurs depuis l’onglet de

réglage [Information Enregistrement des affichages] quand SmartViewer est lancé,

ceci va déclencher une erreur du programme.

Vous devrez arrêter SmartViewer avant de changer ces options.

SHR-2160/2162/2080/2082-FRA-2 4/25/07 10:01 AM Page 9-419-42

● Informations sur l’heure

- Dès que vous êtes connecté au SHR-2160/2162/2080/2082, la data actuelle, le jour

et l’heure du SHR-2160/2162/2080/2082 seront affichés.

- Sinon, la date/heure actuelle de votre PC s’affiche.

● Informations sur la connexion

- Dès que vous êtes connecté au SHR-2160/2162/2080/2082, le bouton de

connexion montre l’état de connexion.

- Si vous appuyez sur le bouton de connexion à ce moment-là, la connexion sera

● Informations sur l’OSD de l’écran de lecture

! Le n° de canal, le nom de caméra et la taille vidéo s’affichent.

Taille de la vidéo : (C)CIF / (N)Normal / (L)Grande

@ Les données vidéo du canal actuel sont enregistrées sur votre PC avec

l’affichage du signe Enreg.

# Le bouton Audio ON/OFF s’affiche.

$ Le nom et l’adresse IP du SHR-2160/2162/2080/2082 connecté s’affichent.

% L’état d’alarme du canal actuel s’affiche.

^ Possibilité de contrôle PTZ du canal actuel s’affiche.

# Cliquez sur l’icône Haut-parleur pour activer ou désactiver l’audio du canal.

: Audio OFF : Audio ON Lorsque vous désactivez l’audio d’un canal du SHR-2160/2162/2080/2082,

Désactivé s’affiche.

✴ Pour la chaîne Audio on, utilisez le bouton suivant de l’audio pour régler le son et

% Lorsqu’un évènement d’alarme ou de détection de mouvement survient sur un

canal du SHR-2160/2162/2080/2082 où l’alarme ou la détection de mouvement

est activée, une icône apparaît à l’écran temps réel.

: Détection de mouvement : Evènement d’alarme

^ Lorsque vous connectez et configurez la caméra PTZ sur le

SHR-2160/2162/2080/2082, la contrôlabilité PTZ du canal f’affiche.

✴ Sélectionnez un canal permettant le contrôle PTZ et utilisez les boutons relatifs au

PTZ situés en bas pour effectuer le contrôle PTZ. (Référez-vous au descriptif des

boutons relatifs à PTZ.)

SHR-2160/2162/2080/2082-FRA-2 4/25/07 10:01 AM Page 9-439-44

● Fenêtre d’affichage de journaux d’évènements

- Cliquer sur le bouton de logs pour activer la fenêtre d’affichage des logs.

- Affichage d’évènements (alarme, connexion utilisateur et modification de la

configuration) survenus sur le SHR-2160/2162/2080/2082 Temps Réel.

[Message d’évènements]

 Connexion en cours.. : La connexion au SHR-2160/2162/2080/2082 est en cours.

 Connecté.. : La connexion au SHR-2160/2162/2080/2082 est réalisée avec succès.

 Connexion échouée : Echec à la connexion au SHR-2160/2162/2080/2082.

 Déconnecté.. : Fin de connexion au SHR-2160/2162/2080/2082.

 Configuration (à distance) : La configuration du Viewer du DVR SHR-2160/2162/2080/2082 est modifiée.

 Configuration Début / Fin (locale) : Démarre/Termine l’écran Menu du

SHR-2160/2162/2080/2082.

 Modification de l’heure : La date/heure du SHR-2160/2162/2080/2082 est modifiée.

 Paramètres par défaut : Le système SHR-2160/2162/2080/2082 est initialisé.

 Modification du réseau : La configuration du réseau SHR-2160/2162/2080/2082 est

 Arrêt système : Le système SHR-2160/2162/2080/2082 s’est terminé.

 Format disque dur : Le disque dur du SHR-2160/2162/2080/2082 est initialisé.

 Disk Full : No more space in SHR-2160/2162/2080/2082 HDD.

 Récupération après un échec à la mise sous tension : Le SHR-2160/2162/2080/2082

redémarre après un échec à la mise sous tension.

 Sauvegarde commence/finit/échoue/s’arrête : Sauvegarde à SHR-2160/2162/2080/2082 a

commencé/a fini/a échoué/s’est arrêté.

 Trafic réseau surchargé: le transport de données à travers le réseau n’est pas fluide.

 Accès refusé (temps écoulé) : Connexion dépassée.

SHR-2160/2162/2080/2082-FRA-2 4/25/07 10:01 AM Page 9-44SHR-2160/2162/2080/2082 MANUEL DE L’UTILISATEUR

A A VERTISSEMENT VERTISSEMENT Quand l’heure change, que vous chargez les valeurs par défaut, que le réseau

change, que le système est éteint ou qu’il y ait un formatage de disque dur,

SmartViewer arrête la connexion automatiquement.

● Fenêtre d’affichage de connexion de la camera.

- Affiche les conditions de connexion du DVR et de la camera dans la liste.

[Icône couleur pour DVR]

 Connecté brillamment au SHR-2160/2162/2080/2082, l’icône sera jaune, sinon

[Icône couleur pour DVR]

 Connecté à la caméra pour surveillance, l’icône sera jaune.

 Connectable, l’icône sera bleu, sinon noire.

SHR-2160/2162/2080/2082-FRA-2 4/25/07 10:01 AM Page 9-459-46

● Informations sur les conditions de l’écran de lecture / Bouton de sélection

- Affichage du mode écran divisé ou de lecture de l’écran actuellement affiché.

● Bouton de sélection de l’écran divisé

- Plein écran / Plein écran / Quad / 9 divisions / 16 divisions

- Vous pouvez changer le mode écran divisé pendant la surveillance.

● Bouton de mode séquence

Si vous connectez plusieurs magnétoscopes numériques (SHR-2160) au site, la séquence se

déroule comme suit :

- En mode plein écran : DVR1:1CH

➝...➝ DVR1:16CH ➝ DVR2:1CH ➝...➝ DVR2:16CH

DVR3:1,2,3,4,5,...,13,14,15,16CH.

- Permet de changer le canal en cours de lecture à l’heure prédéfinie.

- La configuration de l’intervalle de séquence suit la configuration effectuée

dans Mode de configuration

➝ Configuration du Viewer.

- En mode plein écran : 1

➝ 2 ➝ 3 ➝ 4 ➝ 5 ➝ 6 ➝ 7 ➝ 8 ➝ 9 ➝ 10 ➝ 11 ➝

12 ➝ 13 ➝ 14 ➝ 15 ➝ 16 ➝ 1(CH)

- En mode Quad : 1,2,3,4

➝ 5,6,7,8 ➝ 9,10,11,12 ➝ 13,14,15,16 ➝ 1,2,3,4

- En mode 9 écrans divisés : 1,2,3,4,5,6,7,8,9

➝ 10,11,12,13,14,15,16 ➝

1,2,3,4,5,6,7,8,9 (CH)

- En mode 6 écrans divisés : 1,2,3,4,5,...,13,14,15,16

: Lecture en mode x 16

: Lecture en mode plein écran

Le nombre sur l’écran en icône indique la position de l’écran dans SmartViewer.

: L’icône orange indique le canal actuel connecté à la caméra.

: L’icône grise indique le canal actuel connecté à la caméra mais pas affichée a

: L’icône noire avec un slash indique que le canal courant n’est connecté a aucune

Si vous cliquez sur le bouton NEXT (SUIVANT) à l’aide du bouton gauche de la souris,

le canal suivant celui actuellement affiché à l'écran apparaît.

- En mode plein écran : 1 ➝ 2 ➝ 3 ➝ 4 ➝ 5 ➝ 6 ➝ 7 ➝ 8 ➝ 9 ➝ 10 ➝ 11 ➝ 12

➝ 13 ➝ 14 ➝ 15 ➝ 16 ➝ 1(CH)

➝ 1,2,3,4,5,...,13,14,15,16 (CH)

● Bouton de retour de message

- Si vous appuyez sur RETOUR DE MESSAGE, la fenêtre de RETOUR DE MESSAGE va être activée pour recevoir des messages.

- Lors de la réception d’un message, SmartViewer essaye automatiquement de

- Dans le cas de pertes de vidéo, d’une alarme ou d’une détection de mouvements un

- Vous pouvez choisir d'activer ou non l'alerte lors de la réception d'un message

Si vous connectez plusieurs magnétoscopes numériques (SHR-2160) au site, l’action

suivante se déroule comme suit :

- En mode plein écran : DVR1:1CH ➝ ... ➝ DVR1:16CH ➝ DVR2:1CH ➝ ... ➝

- Si vous appuyez sur le bouton Favoris, la fenêtre de favoris sera activée.

Si vous cliquez sur le favoris actuel, les cameras

présentes dans les valeurs de réglages actuelle seront

affichées sur l’écran.

Vous devriez supprimer les favoris sélectionnés ou tous

les favoris enregistrés.

Vous devrez enregistrer un nouveau numéro de favoris et

Changez FAVORIS aux intervalles définis.

- Le bouton favori est disponible seulement quand vous contactez le SITE.

- Les valeurs de réglages des informations des FAVORIS sont enregistrées dans le fichier

de configuration seulement après que vous soyez parties du SITE.

- SI vous changez la liste de DVR composant la SITE depuis la configuration, les valeurs

de réglage des FAVORIS seront initialisées.

Les valeurs ajustées du volume audio et de la luminosité/contraste seront

enregistrées sur votre PC est elles restent inchangées même si vous arrêtez et

relancer le Smart Viewer.

● Bouton de contrôle de volume audio

- Vous pouvez contrôler le volume audio du canal en lecture ou le régler sur Muet.

- Vous pouvez augmenter ou diminuer le volume audio entre 0 et +10.

● Bouton de contrôle de luminosité/contraste

- Sélectionnez le canal en lecture et utilisez le bouton de contrôle (+, –) pour

ajuster la luminosité/contraste de l’image.

- La valeur par défaut est +5.

- Vous pouvez augmenter ou diminuer la luminosité/contraste entre 0 et +10.

- Appuyez sur ce bouton ( ) pour restaurer la valeur par défaut.

● Bouton d’enregistrement video

- Lorsque vous sélectionnez un canal de lecture est cliquez sur le bouton Enreg,

l’image est enregistré dans un fichier avec extension

.dvr dans le dossier

désigné sur votre PC.

- Le nom du répertoire dans lequel l’image est enregistrée, le nom du fichier et la

longueur d’enregistrement de l’image sont configurés dans Mode de

➝ Configuration Viewer.

- La longueur de l’image à enregistrer varie d’une à dix minutes.

- L’image enregistrée peut être lue en mode Local du mode Recherche.

- Cliquez de nouveau sur le bouton pour arrêter l’enregistrement. Cependant, la

suspension manuelle n’est pas acceptée pendant 10 secondes depuis le

demurrage de l’enregistrement.

SHR-2160/2162/2080/2082-FRA-2 4/25/07 10:01 AM Page 9-50SHR-2160/2162/2080/2082 MANUEL DE L’UTILISATEUR

● Bouton de contrôle de caméra PTZ

- Sélectionnez un canal connecté à la caméra PTZ pour contrôler les fonctions relatives

- PAN Gauche / Droite

- Contrôle diagonale

- Le canal sous contrôle PTZ s’affiche au milieu du bouton.

La fonction ZOOM/TILT/PAN est disponible sur toutes les cameras.

Mais, la fonction POWER ZOOM est seulement disponible sur les caméras dôme

Intelligente Samsung, et assure un angle de travail de 45°.

# POWER ZOOM : Cliquez sur le bouton P pour activer la fonction POWER ZOOM.

- POWER ZOOM est une fonction permettant de faire un Zoom grossissement ou

inversement sur l’écran vidéo en cliquant sur l’écran.

- Apres que le POWER ZOOM soit dominant, les fonctions ZOOM IN / OUT seront

actives sur l’écran.

- Procédure d’utilisation de POWER ZOOM : Cliquez sur POWER ZOOM

Sélectionnez ZOOM IN ou OUT ➝ Cliquez ZOOM IN ou OUT dans la zone désirée

➝ ZOOM IN / OUT sera active dans cette zone.

Lorsque vous cliquez sur le numéro et le nom

du PRESET actuel, la caméra bouge selon le

Vous pouvez supprimer les valeurs réglées du

PRESET sélectionné ou de tous les PRESET.

Vous pouvez ajouter un nouveau numéro est

un nouveau nom du PRESET.

! La fonction PRESET est supportée par toutes les caméras.

Vous pouvez sélectionner jusqu’à 20 items PRESET.

Cependant, la caméra de protocole AD supporte jusqu’à 7 items PRESET.

@ AUTOPAN : La caméra exécute cette fonction en faisant l’aller/retour entre le

démarrage et l’arrêt.

# SCAN (Balayage) : La caméra exécute cette fonction en circulant entre les

positions de configuration PRESET.

PATTERN : La caméra exécute cette fonction en suivant les réglages effectués par l’utilisateur.

Les noms des fonctions @,# et $ varient selon la caméra et quelques caméras ne

supportent aucune de ces fonctions.

- La caméra Samsung supporte toutes les fonctions et tous les noms.

- La caméra Panasonic supporte toutes les fonctions mais avec les noms différents.

@ SEQUENCE # AUTOPAN $ SORT

La caméra PELCO caméra supporte toutes les fonctions mais avec les noms différents.

@ FRAME SCAN # AUTO SCAN $ PATTERN

- Les autres caméras ne supportent pas les fonctions

@ AUTOPAN, # SCAN et $

- Lorsque vous appuyez sur le bouton PRESET, la fenêtre de configuration PRESET apparaît.

La fonction Configuration du Menu Caméra est supportée par les caméras Samsung

● Configuration libre du Menu Caméra PTZ

Ceci est un écran du Menu supporté par la caméra elle-même, vu depuis le Viewer.

@ Utilisez les boutons /// pour vous déplacer entre les menus.

! Vous pouvez configurer le menu Fonction de la caméra PTZ.

A A VERTISSEMENT VERTISSEMENT Pendant que le SHR-2160/2162/2080/2082 utilise les fonctions relatives au contrôle

de la camera PTZ, le Smart Viewer ne peut contrôler la caméra PTZ.

Les fonctions relatives au contrôle de la caméra PTZ sont autorisées uniquement à

Mode de recherche ● Description de l’écran initial du mode de recherche. - Le mode de recherche est composé du mode distant pour une recherche/lecture

de l’image du SHR-2160/2162/2080/2082 et du mode local pour lire les fichiers

.dvr enregistrés dans le répertoire désigné sur votre PC.

! Appuyez sur le bouton pour entrer en mode de recherche afin de contrôler à

distance l’image enregistrée sur SHR-2160/2162/2080/2082.

@ Cet écran affiche les images en lecture.

# Appuyez sur ce bouton pour entrer en mode distant afin de transmettre l’image

enregistrée sur SHR-2160/2162/2080/2082 via réseau.

$ Appuyez sur ce bouton pour entrer en mode local afin de lire les fichiers

enregistrés sur votre PC.

Cette fenêtre affiche un calendrier pour la sélection de “Année/Mois/Date” de recherche.

^ Ce bouton contrôle le volume audio et la luminosité/contraste vidéo.

& Ce bouton change la division de l’écran.

* Appuyez sur ces boutons pour exécuter les fonctions Enregistrer / Conversion

fichier / Imprimer / Configuration.

( Ce bouton de contrôle affiche les images trouvées.

) Afficher la chaîne suivante en ordre.

1 Appuyez sur ces boutons pour changer de canal ou de DVR, ou pour renouveler

la fenêtre de calendrier et la ligne de l’heure.

2 Cette ligne de l’heure affiche les informations sur l’heure recherchée et

enregistrée sur SHR-2160/2162/2080/2082.

- Quand vous vous connectez au site, sélectionnez un DVR pour chercher dans la

liste des connexions de caméra.

Quand vous vous connectez comme utilisateur, vous ne pouvez accéder au mode recherché.

- De même que le “Connexion DVR (SHR-2160/2162/2080/2082) / Site” du mode

- Ce mode envoie les données vidéo enregistrées sur SHR-2160/2162/2080/2082

vers le réseau pour les lire.

- Jusqu’à 4 canaux sont autorisés pour une recherche ou une lecture simultanées.

- Les Informations sur la vidéo correspondant à l’heure indiquée par la barre de

l’heure s’affichent à l’écran de lecture.

Cliquez là-dessus pour entrer en mode distant.

● DVR (SHR-2160/2162/2080/2082) Sélection/Changement au contact du SITE

- Sélectionnez le SHR-2160/2162/2080/2082 depuis la liste de contacts.

- Le SHR-2160/2162/2080/2082 devient noire s’il est contacté en utilisant les

droits administrateurs et devient gris s’il est contacté en utilisant les droits

- Sans les droits administrateurs, la recherché est impossible.

SHR-2160/2162/2080/2082-FRA-2 4/25/07 10:01 AM Page 9-559-56

● Fenêtre de calendrier

- Lorsque les données vidéo du SHR-2160/2162/2080/2082 connecté sont

enregistrées, la date s’affiche en rouge.

Lorsque vous cliquez sur la date rouge, les données vidéo enregistrées s’affichent.

- La date actuellement sélectionnée est indiquée par un carré rouge épais.

¦: Cliquez sur ce bouton pour aller au mois précédent.

: Cliquez sur ce bouton pour aller au mois prochain.

● Boutons de contrôle de volume audio et de contrôle de luminosité/contraste

- De même que la fonction de contrôle du mode de surveillance.

● Bouton de sélection de l’écran divisé

- Plein écran / Plein écran / Quad / 9 divisions / 16 divisions

En mode distant, le mode x 9 n’est pas disponible et en mode local, les modes Quad

et x 9 ne sont pas disponibles.

● Enregistrement vidéo / Conversion / Imprimer / Configuration

! Bouton d’enregistrement video

: Durant la lecture (Lecture/ lecture arrière/ avance rapide/ retour rapide),

- Lorsque vous sélectionnez un canal en lecture et cliquez sur le bouton Enreg.

l’image sera enregistrée dans un fichier avec extension

.dvr dans le répertoire

désigné sur votre PC.

- Le nom du répertoire dans lequel l’image est enregistrée, le nom du fichier et la

longueur d’enregistrement d’image doit être configurée dans Mode de

Configuration Viewer.

- La longueur de l’image à enregistrer varie entre 1 et 10 minutes.

- Cliquez de nouveau sur le bouton pour arrêter l’enregistrement. Cependant, la

suspension manuelle n’est pas acceptée pendant 10 seconds depuis le

démarrage d’enregistrement.

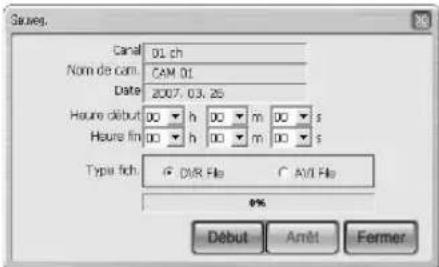

@ Bouton de sauvegarde

- Si pas de playback (stop), le bouton de d’enregistrement de vidéo joue le rôle

de fonction de sauvegarde.

- Si le bouton de sauvegarde est appuyé, la fenêtre des sauvegardes s’ouvre.

- Sélectionnez un début et une fin de la vidéo a sauvegardé et le format de

- La sauvegarde commence quand le bouton “Démarrer” est appuyé. Le fichier

de sauvegarde est sauvé suivant l’emplacement sélectionné dans la

configuration; Réglage

➞ configuration du visionneur ➞ Enregistrement vidéo

➞ Emplacement pour la vidéo.

- Pour arrêter la sauvegarde, cliquez sur le bouton “Arrêter”.

La vidéo sauvée dans le mode à distance est disponible seulement si le bouton

Lecture/Lecture Inverse/avance Rapide/Retour rapide est maintenue pressé.

La fonction de sauvegarde dans le mode à distance est disponible lors du statut Stop.

# Bouton de conversion de fichier

- Utilisez cette fonction pour convertir les fichiers

- Cliquez sur le bouton “Ouvrir” pour sélectionner un fichier

- Sélectionner le format de sortie en image JPEG ou vidéo AVI.

- Si le format JPEG est sélectionné, le fichier sera convertit en un fichier JPEG

en cliquant sur le bouton “Démarrer”. Le fichier JPEG est sauvé dans

l’emplacement défini : Configuration

➞ Configuration visionneur ➞ Conversion

- Si le format AVI est sélectionné, le fichier est convertit en AVI lors du click sur

le bouton “Démarrer”. Le fichier “

.avi” convertit est sauvé dans l’emplacement

définit dans la configuration; Configuration

➞ Configuration Visionneur ➞

Conversion de fichier ➞ emplacement AVI

- Appuyez sur le bouton “Démarrer” pour convertir la vidéo en un fichier

➞ Configuration visionneur ➞ conversion de fichier pour

enregistrer en fichier

- Cliquez sur le bouton Stop pour mettre en pause la conversion de fichier.

Dans le cas d’une sauvegarde au format AVI, vous devez posséder un codec DivX pour lire les fichiers enregistrés.

Le codec DivX est disponible sur www.divx.com.

SHR-2160/2162/2080/2082-FRA-2 4/25/07 10:01 AM Page 9-579-58

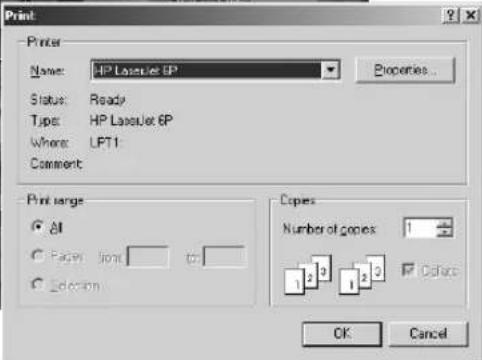

- Utilisez cette fonction pour imprimer la zone d’écran de l’image en lecture.

% Bouton de mode de configuration

- Utilisez ce bouton pour faire apparaître la fenêtre de mode de configuration.

● Boutons de lecture

@ Lecture arrière : Lecture arrière

$ Rembobinage avant : Lecture accélérée

% Rembobinage arrière : Lecture arrière accélérée

^ Pas avant : Lecture d’une image par seconde.

& Pas arrière : Lecture arrière d’une image par seconde.

* Aller au début : Lecture de la première image sur la ligne de l’heure.

( Aller à la : Lecture de la dernière image sur la ligne de l’heure.

Pendant la lecture (Lecture/Lecture arrière/R. avant/R. arrière), la déconnexion et

l’accès au mode de surveillance et au mode local ne sont pas autorisés.

Double-cliquez à côté de la barre de l’heure pour entrer de nouveau en mode

Général. Une colonne de la ligne de l’heure représente 5 minutes.

La ligne de l’heure affiche en vert (Normal), en rouge (Urgence), en orange (Alarme),

en bleu (Mouvement), en jaune (Programmation) ou en pourpre (Perte vidéo) selon

le mode d’enregistrement.

Double-cliquez à côté de la barre de l’heure pour entrer de nouveau en mode

Général. Une colonne de la ligne de l’heure représente 5 minutes.

La ligne de l’heure affiche en vert (Normal), en rouge (Urgence), en orange (Alarme),

en bleu (Mouvement), en jaune (Programmation) ou en pourpre (Perte vidéo) selon

le mode d’enregistrement.

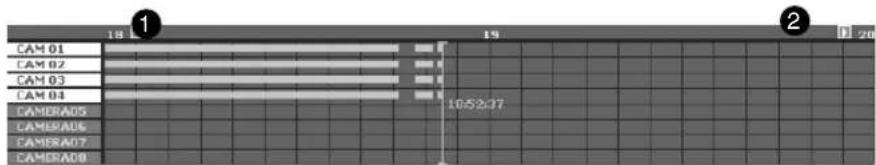

- Affiche les informations sur l’heure des données vidéo du

SHR-2160/2162/2080/2082 dans la fenêtre de calendrier de la date sélectionnée.

Le mode Général affiche les informations sur l’heure pendant 24 heures tandis que

le mode Extension affiche les informations sur l’heure toutes les deux heures.

! Les canaux affichés sur l’écran de lecture seront activés sur un fond blanc.

@ Ligne de l’heure : Les informations sur l’heure des données vidéo enregistrées sur

SHR-2160/2162/2080/2082.

Barre de l’heure : affiche l’heure actuelle de l’image vidéo affichée sur l’écran de lecture.

! Affiche la ligne de l’heure d’une heure avant.

@ Affiche la ligne de l’heure d’une heure après.

- Pour changer de canal comme en mode de surveillance.

- Cliquez sur ce bouton pour mettre à jour les informations sur les données video

enregistrées de la fenêtre de calendrier et de la ligne de l’heure.

- Ce mode lit les fichiers

.dvr enregistrés dans le répertoire de votre PC par la

fonction d’enregistrement.

- Vous ne pouvez chercher ou lire qu’un seul canal.

- Vous pouvez accéder librement à l’utilisateur connecté au

SHR-2160/2162/2080/2082.

- Les autres fonctions que la fonction d’affichage de calendrier sont de même

- Les informations sur le fichier local s’affiche à la position du premier canal sur la

ligne de l’heure avec le nom du fichier.

Cliquez sur le fichier à afficher dans la fenêtre de sélection de

fichier pour entrer en mode local.

Ne changez pas de canal pendant la lecture d'une image (Lecture / Lecture inversée

.dvr enregistrés par l’activation de l’audio peuvent être lus en

Spécifications du produit

SHR-2160/2162/2080/2082 MANUEL DE L’UTILISATEUR Caract. Détails

Système d’exploitation SE intégré

Consommation d’énergie

- Type BNC Sortie en boucle 16 (8) canaux

Vidéo Composite 2 canaux

- Sortie vidéo normale 1 canal

- Sortie Spot (Principale) 1 canal

Sortie vidéo - Type BNC S-Vidéo 1 canal

(Affichage) Mode Sequence (Séquence)

Résolution Vitesse d’image

Méthode de Vidéo : MPEG4

compression Audio : ADPCM Caractéristiques de

d'enregistrement d'image

(qualité de l'image)

Enregistrement programmé

tableau de programmation

Enregistrement d'un événement

- Détection de l'alarme

- Système de détection de mouvement

- Pré et post-enregistrement

NTSC : 0,9/1,8/3,7/7,5/15/30 pps

(enregistrement réel pps : 0,938/1,875/3,75/7,5/15/30 pps)

ement – pps PAL : 0,7/1,5/3,1/6,2/12,5/25 pps

(enregistrement réel pps : 0,781/1,563/3,125/6,25/12,5/25 pps)

SHR-2162/2082 : Lecteur de disque dur ATA x 3 (MAX)

Taille du lecteur de disque dur MAX : 500 Go x 3 = 1.5 To

SHR-2160/2080 : Lecteur de disque dur ATA x 4 (MAX)

Taille du lecteur de disque dur MAX : 500 Go x 4 = 2 To

Lecteur de disque dur USB Externe

-MAX 1 (non compatible avec le concentrateur USB)

Taille du lecteur de disque dur MAX : 500 Go

- Alarme/Mouvement/Perte vidéo :

Recherche Enregistrement

Caractéristiques d’enregistrement

16 parties (caméras activées 10-16)

9 parties (caméras activées 5-9)

4 parties (caméras activées 2-4)

Décodage 1 canal + 1 canal en direct

Lecture, Pause, Arrêt, zoom numérique 2x

Avance rapide / Retour rapide

Lecteur de disque dur externe USB Sauvegarde

Graveur CD / DVD USB Mémoire USB Entrée : 16 (8) entrée (N.C, N.O)

-5 mA Alarme Sortie : 16 sorties de relais

- 2 A / 30 VCC, 0,5 A / 125 CA Réinitialisation : 1 entrée

Ethernet : 10/100 Base T, ADSL(PPPoE), DHCP Communication série

RS-485 ➝ Commande de périphérique PTZ,Télécommande

Télécommande infrarouge

UC : Pentium III 1 GHz ou version ultérieure

Mémoire vive : SDRAM 256 Mo ou plus

Accélérateur graphique : Mémoire graphique

DirectX : 8.1 ou version ultérieure

Win2000, WinXP Mode Contrôle de l’image en direct

Fonctions Mode Recherche et lecture de fichiers en local

Mode Recherche et lecture de fichiers à distance

Température de fonctionnement

Entre 0º C et 40º C Température de stockage

Entre 0º C et 40º C Humidité en fonctionnement

De 20 % à 85 % (humidité relative)

Humidité sur le lieu de stockage

De 20 % à 85 % (humidité relative)

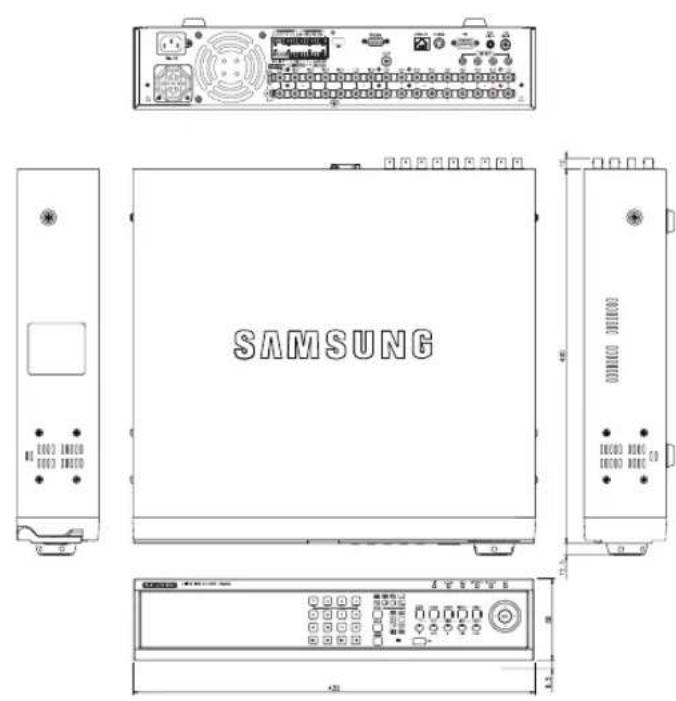

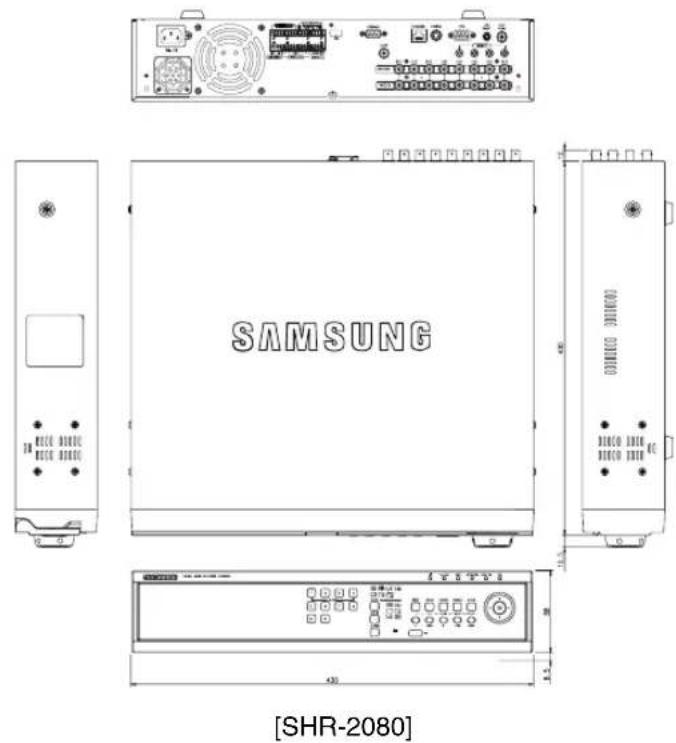

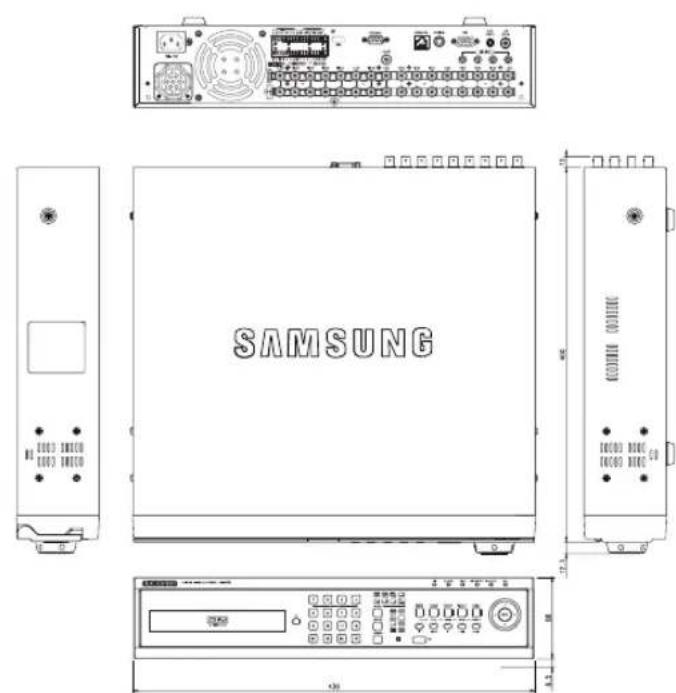

Dimensions 430 (L) x 88 (H) x 400 (P)

Systèmes d'exploitation

Paramètres usine par défaut

Restaure les informations réseau avec les paramètres d’origine

SHR-2160/2162/2080/2082 au moment de la sortie de l’usine.

Les paramètres d’usine se restaurent comme indiqué si dessous;

- Use System / Load Factory Default dans le MENU ou

- En mode Live (Direct), appuyez longuement sur le bouton MODE puis appuyez

pendant 6 secondes sur le bouton PTZ sur la façade pour réinitialiser les réglages.

Classification Items détaillés

Verrouillage Mot de passe

Verrouillage de l'enregistrement

Répétition de l'enregistrement sur disque dur

Alerte de fin du disque dur

Séq. automatique 5 sec

Classification Items détaillés

Canal de sortie Spot CH1

Surveillance d’évènements de sortie Spot Off

Sortie image Sortie Composite

Emplacement du canal de lecture Angle en bas à droite

Changement de canaux multiples 5 secondes

Qualité d'enregistrement général de l'image

image et suppr. auto.

Qualité d'enregistrement de l'événement

Suppression automatique

Enregistrement ips et

Longueur d'enregistrement général

7,5 ips (NTSC)/6,2 ips (PAL)

Enregistrement ips de l'événement

7,5 ips (NTSC)/6,2 ips (PAL)

Résolution Format CIF Avancée de l'enregistrement

Post-événement 1 minute

Enregistrement du programme

la configuration du programme

Enregistrement de l'événement

Etat du détecteur Off

Alarm Caméra N° de caméra

Detection Setup Sortie Alarme Aucune

Sortie Alarme Aucune

Sortie Alarme Aucune

Classification Items détaillés

Mode de connexion IP statique

Bande passante 2Mbps

Mot de passe Admin 4321

Mot de passe Utilisateur 4321

Passerelle 192.168.001.001

Masque de sous-réseau 255.255.255.000

Nom d’utilisateur ADSL ID Mot de passe -

Nom de l’utilisateur -

Mot de passe de l’utilisateur -

d’adresse IP Réglage du protocole

Caractéristiques de trames pour la lecture

Plein écran 7.5 images/sec

Plein écran 3.8 images/sec 3.8 images/sec

Plein écran 1.9 images/sec 1.9 images/sec

Plein écran 0.9 images/sec 0.9 images/sec

Les spécifications Image de lecture Smart Viewer varient selon le taux

d’enregistrement du SHR-2160/2162/2080/2082, la configuration de taille vidéo et

le mode d’écran divisé du Smart Viewer.

Les spécifications ci dessous sont applicables seulement quand le DVR

(SHR-2160/2162/2080/2082) est connecté avec un réseau rapide comme un réseau

local. Quand le DVR (SHR-2160/2162/2080/2082) est connecté avec un réseau

faible comme l’ADSL, la vitesse de lecture est de 0,5 Images/sec.

Les spécifications ci-dessus sont définies basées sur les spécifications PC

recommandées. Si les spécifications PC de l’utilisateur sont inférieures à celles

recommandés, le nombre d’images de lecture peut diminuer.

PAL Fréquence Viewer Screen Split

Plein écran 6.3 images/sec

Plein écran 3.1 images/sec 3.1 images/sec

Plein écran 1.6 images/sec 1.6 images/sec

Plein écran 0.8 images/sec 0.8 images/sec

Guide de dépannage (Q&R)

1. Le système ne fonctionne pas et la LED du panneau avant du système ne

- Veuillez vérifier la connexion du cordon d’alimentation.

- Vérifiez la puissance d’alimentation.

- Si les solutions proposées ci-dessus ne vous aident pas à résoudre le problème,

remplacez le cordon d’alimentation par un autre.

2. Les données vidéo restent dans le système mais quelques canaux n’affichent

aucune donnée vidéo sur l’écran bleu.

- Vérifiez l’image de la caméra connectée au système. Une entrée incorrecte de la

caméra peut provoquer ce symptôme.

- Vérifiez l’alimentation de la caméra.

- Quelque fois, vous pouvez voir ces symptômes quand les données vidéo sont

connectées avec plusieurs systèmes et le signal vidéo du distributeur de

données vidéo en utilisation semble mauvais. Si c’est le cas, vous devriez

connectez les images de caméra avec le SHR-2160/2162/2080/2082 DVR

directement afin de vérifier ou d’améliorer le symptôme précédent.

3. Le bouton Enreg. du panneau avant ne fonctionne pas et la LED enregistrement ne

- Veuillez vérifier le volume du disque dur.

- Veuillez vérifier la configuration du mode d’enregistrement dans le MENU.

Ce mode doit être réglé sur Off.

4. Toutes les LED du panneau avant sont allumées mais l’écran reste noir.

- La sortie vidéo out peut sortir différemment avec l’écran connecté. En bref, la

sortie vidéo est réglée sur Composite en étant connectée à l’entrée de l’écran

VGA ou vice versa. Si l’on appuie pendant 5 secondes sur les boutons

ZOOM, le système redémarre et un bip d’alarme retentit.

5. La LED du panneau avant clignote est l’écran de logo apparaît à plusieurs

- Ce symptôme peut être du à l’échec à la connexion disque dur à l’intérieur du

DVR SHR-2160/2162/2080/2082. Retirez le couvercle et vérifiez l’état de

connexion disque dur. Si la connexion disque dur est correcte, veuillez contacter

votre revendeur du DVR SHR-2160/2162/2080/2082.

6. Vous avez oublié le mot de passe et vous ne pouvez pas accéder au MENU.

- Si vous avez oublié le mot de passe, vous devez réinitialiser le DVR SHR-2160/2162/2080/2082 sur les valeurs réglées à la sortie d’usine.

Maintenez enfoncés pendant 5 secondes les boutons “MODE” (MODE) et “PTZ”

(Panoramique horizontal/vertical – Zoom) situés à gauche. Maintenez enfoncés

pendant 5 secondes les boutons “MODE” (MODE) et “PTZ” (Panoramique

horizontal/vertical – Zoom) situés à gauche. Le mot de passe par défaut est

7. Le bouton canal ne fonctionne pas en mode en direct.

- Su l’écran actuel est en mode de surveillance des évènements, le bouton canal

ne fonctionne pas. Dans ce cas, appuyez sur le bouton Alarme pour terminer

l’écran actuel et pour sélectionner un canal.

SHR-2160/2162/2080/2082-FRA-2 4/25/07 10:01 AM Page 10-1110-12

8. Il est impossible de mettre le curseur sur Démarrer pendant la recherche

- Veuillez vérifier si le canal et la date pour la lecture sont cochés. Ces deux

options doivent être cochés avec l’option démarrage. Le curseur ne peut pas être

placé sur une date non enregistrée.

9. Une alarme s’est déclenchée et continue à sonner bien que vous appuyez sur le

bouton alarme pour l’annulation.

- Appuyez sur le bouton Menu du panneau avant et suivez les instructions

suivantes pour annuler l’alarme :

1) Pour annuler l’écran de surveillance d’évènements : Surveillance

surveillance d’évènements Off.

2) Pour annuler la sonnerie : Enregistrement par évènement

(Détection de mouvement / Perte vidéo)

3) Pour annuler l’évènement : Enregistrement par évènement

(Détection de mouvement / Perte vidéo)

10. En appuyant sur le bouton PTZ, vous ne recevez aucune réponse.

- Vérifiez le protocole et d’autres configurations dans le Menu ➝ Caméra ➝

Compatibilité entre le dispositif PTZ et la caméra PTZ.

11. Lorsque vous connectez plusieurs disques durs d’amorce IEEE1394 au DVR SHR-2160/2162/2080/2082 via le Menu, le DVR SHR-2160/2162/2080/2082 ne

peut reconnaître tous les disques durs.

- La connaissance de plusieurs disques durs nécessite un certain temps. Veuillez

réessayer dans quelques minutes. Si plusieurs essais n’aboutissent à rien, il se

peut que le disque dur soit anormal. Dans ce cas, remplacez le disque dur par

12. Le message “CLOCK BATTERY HAS FAILED” (DYSFONCTIONNEMENT DE LA BATTERIE DE L'HORLOGE) s'affiche à l'écran.

Ce message s'affiche lorsque l'horloge interne du magnétoscope numérique ne

fonctionne pas correctement.

Le magnétoscope numérique ne fonctionne pas afin de protéger les données

enregistrées sur les lecteurs de disque dur.

Contactez un spécialiste sur le lieu d'achat de votre appareil.

13. Vous ne pouvez pas vous connecter au DVR SHR-2160/2162/2080/2082 via Smart

- Vérifiez si plus de trois utilisateurs du Smart Viewer sont connectés au DVR SHR-2160/2162/2080/2082. Le DVR SHR-2160/2162/2080/2082 n’autorise pas

la connexion simultanée de plus de 3 utilisateurs sur le Smart Viewer.

- Vérifiez la configuration réseau du DVR SHR-2160/2162/2080/2082.

- Vérifiez la connexion du câble réseau.

- Quand vous utilisez le DHCP/ADSL(PPPoE) pour la connexion, veuillez vérifier

que vous aillez bien la bonne adresse MAC du SHR-2160/2162/2080/2082.

- Si le SHR-2160/2162/2080/2082 DVR est connecté sur un réseau ADSL, veuillez

vérifier que la bande passante est régler en dessous de 600Kbps. Si la bande

passante pour l’ADSL est régler trop haute, la connexion avec SmartViewer peut

être instable en raison de la surcharge important du réseau.

SHR-2160/2162/2080/2082-FRA-2 4/25/07 10:01 AM Page 10-12SHR-2160/2162/2080/2082 MANUEL DE L’UTILISATEUR

14. Le Smart Viewer en cours d’utilisation est déconnecté.

- Lorsque vous modifies l’heure, la configuration réseau, le format disque dur, la

configuration par défaut ou l’ajout/suppression de disque sur le DVR SHR-2160/2162/2080/2082, le Smart Viewer en cours d’utilisation sera

automatiquement déconnecté.

- Vérifiez la connexion réseau. En étant déconnecté du réseau, le Smart Viewer

réessaie d’établir une connexion jusqu’à 5 fois. S’il reste toujours déconnecté au

bout de 5 fois d’essais, il abandonne la connexion automatiquement.

- Aussi longtemps que le SHR-2160/2162/2080/2082 DVR est connecté au réseau

ADSL, vous devez être déconnecté de SmartViewer quand les conditions du

réseau sont mauvaises.

15. L’icône audio du Smart Viewer reste inactive en mode En direct. Cela ne change

pas bien que vous réglez l’audio sur On dans le menu caméra du DVR SHR-2160/2162/2080/2082.

- Si votre PC n’a aucun pilote audio ou s’il a un problème avec le fonctionnement

audio du pilote audio, l’icône audio reste inactive. Veuillez vérifier l’état

d’installation du pilote audio.

16. Vous avez sélectionné le canal dont la caméra PTZ est connectée au Smart

Viewer en mode En direct et que vous avez cliqué sur le bouton “Contrôle du

menu” parmi les boutons de configuration PTZ pour sélectionner le mode camera

PTZ, mais les boutons relatifs aux PTZ sont initialisés au retour d’un autre canal.

- Le contrôle PTZ est disponible sur le Smart Viewer et sur le DVR SHR-2160/2162/2080/2082. Il se peut que d’autres utilisateurs utilisent le

contrôle PTZ pour le DVR SHR-2160/2162/2080/2082 afin de terminer le menu

caméra PTZ ou les mouvements Pan/Scan/Pattern pendant que vous

sélectionnez un autre canal. Dans ce cas, l’initialisation peut être réalisée.

17. Aucune barre de l’heure/date ne d’affiche dans la recherche.

- La ligne de l’heure/date peut être réglée sur deux modes : Général (affichage de

24 heures) et Extension (affichage de toutes les 2 heures). En mode Extension,

la barre de l’heure/date peut être invisible à l’heure actuelle. Veuillez entrer en

mode Général ou cliquez sur le bouton Gauche ou Droite pour chercher la barre

18. L’icône “PAS DE DISQUE DUR” et un message d’erreur apparaissent dans une

fenêtre contextuelle.

- Veuillez vérifier l’état de connexion du disque dur. Si le problème persiste sans

échec de connexion, contactez le support technique pour effectuer une

vérification du disque dur.

19. Après l’ajout d’un disque dur, l’enregistreur vidéo numérique (DVR) ne fait pas

apparaître ce qui a été mis à niveau.

- Assurez-vous que le disque dur externe additionnel installé figure bien sur la liste

des disques durs compatibles. Votre revendeur peut vous fournir la liste des

périphériques compatibles avec l’enregistreur vidéo numérique (DVR) Samsung.

20. Après avoir connecté le périphérique de stockage externe tel qu’une mémoire

USB, un lecteur de disque dur externe USB ou autre, l’état de connexion n’est pas

- Assurez-vous que le périphérique de stockage externe installé figure bien sur la liste

des périphériques de stockage compatibles. Votre revendeur peut vous fournir la liste

des périphériques compatibles avec l’enregistreur vidéo numérique (DVR) Samsung.

SHR-2160/2162/2080/2082-FRA-2 4/26/07 7:04 PM Page 10-1310-14

SHR-2160/2162/2080/2082-FRA-2 4/25/07 10:01 AM Page 10-27REV : 00

Comment éliminer ce produit

(déchets d’équipements électriques et électroniques)

(Applicable dans les pays de l’Union Européen et aux autres pays européens disposant de

systémes de collecte sélective)

Ce symbole sur le produit ou sa documentation indique qu’il ne doit pas être éliminé en fin de vie avec les

autres déchets ménagers. L’élimination incontrôlée des déchets pouvant porter préjudice à l’environnement ou à

la santé humaine, veuillez le séparer des autres types de déchets et le recycler de façon responsable. Vous

favoriserez ainsi la réutilisation durable des ressources matérielles.

Les particuliers sont invités à contacter le distributeur leur ayant vendu le produit ou à se renseigner auprès de

leur mairie pour savoir où et comment ils peuvent se débarrasser de ce produit afin qu’il soit recyclé en

respectant l’environnement.

Les entreprises sont invitées à contacter leurs fournisseurs et à consulter les conditions de leur contrat de

vente. Ce produit ne doit pas être éliminé avec les autres déchets commerciaux.

SHR-2160/2162/2080/2082-FRA-2 4/25/07 10:01 AM Page 10-28
