KUADRA - Hotte de cuisine ELICA - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Hotte de cuisine
Marque	ELICA
Modèle	KUADRA
Version	Aspirante (évacuation extérieure) ou filtrante (recyclage intérieur)
Distance minimale de sécurité (table de cuisson)	50 cm pour cuisinières électriques, 65 cm pour cuisinières à gaz ou mixtes
Diamètre du conduit d’évacuation	Égal au diamètre de la bride de raccord (non fourni)
Commandes	Touches : On/Off moteur, diminution vitesse, augmentation vitesse ; 4 vitesses dont intensive temporisée
Vitesses	1, 2, 3 et 4 (intensive, clignotante, temporisée)
Affichage	Numéros : 1 (vitesse 1), 2 (vitesse 2), 3 (vitesse 3), 4 clignotant (vitesse intensive) ; alarme température
Filtre anti-graisse	Métallique, nettoyage mensuel (ou tous les 40 h d’utilisation) ; signal d’entretien : 1 clignotant
Filtre à charbon (optionnel)	Remplacement tous les 160 h d’utilisation (signal : 2 clignotant) ; activation/désactivation manuelle
Éclairage	LED, 2,6 W max, type GU4
Alimentation électrique	Tension indiquée sur la plaque signalétique (prise murale ou disjoncteur)
Matériau	Acier inoxydable (probable)
Nettoyage	Chiffon humide et détergent liquide neutre ; ne pas utiliser d’alcool ni d’abrasifs
Alarme température	Détecteur activant la vitesse 3 en cas de surchauffe ; affichage clignotant
Poids	Non indiqué (estimation : environ 15–25 kg selon les dimensions)

FOIRE AUX QUESTIONS - KUADRA ELICA

À quelle hauteur installer la hotte au-dessus de la cuisinière ?

La distance minimale est de 50 cm pour une cuisinière électrique et 65 cm pour une cuisinière à gaz ou mixte. Respectez les indications de votre plaque de cuisson si elles sont supérieures.

Comment utiliser la hotte en mode recyclage (filtrant) ?

Vous devez installer un filtre à charbon (non fourni). Activez ensuite le signal d’entretien du filtre à charbon en maintenant les touches 2 et 3 enfoncées simultanément pendant 3 secondes en mode OFF.

Comment nettoyer le filtre anti-graisse ?

Nettoyez le filtre métallique une fois par mois (ou quand le signal 1 clignote). Utilisez un détergent non agressif, à la main ou au lave-vaisselle à basse température et cycle court. Tirez sur la poignée à ressort pour le démonter.

Comment remplacer le filtre à charbon ?

Remplacez le filtre à charbon tous les 160 heures d’utilisation (signal 2 clignotant). Installez-le derrière le filtre anti-graisse en fixant avec deux baguettes fournies avec le filtre. Démontez en sens inverse.

Comment réinitialiser le signal d’entretien des filtres ?

Pour le filtre anti-graisse : appuyez sur la touche 2 pendant plus de 3 secondes, hotte en marche. Pour le filtre à charbon : même procédure (la hotte doit être en marche). Si les deux clignotent, effectuez deux fois l’opération.

Que faire si la hotte s’arrête ou affiche une alarme ?

L’alarme température (affichage clignotant) indique une surchauffe. Le moteur passe en vitesse 3. Une fois la température redescendue, appuyez sur une touche (2, 3 ou 4) pour sortir du mode alarme.

Comment remplacer l’éclairage LED ?

Débranchez la hotte. Avec un petit tournevis plat, faites levier sur le bord de l’ampoule et retirez-la. Remplacez par une ampoule LED de 2,6 W max, type GU4. Remontez en sens inverse.

Puis-je utiliser la hotte sans filtre à graisse ?

Non, la hotte ne doit jamais être utilisée sans le filtre à graisse monté correctement. Cela présente un risque d’incendie et endommage l’appareil.

Comment choisir entre version aspirante et filtrante ?

La version aspirante nécessite un conduit d’évacuation vers l’extérieur (non fourni). La version filtrante recycle l’air via un filtre à charbon. Si vous n’avez pas d’évacuation extérieure, optez pour la version filtrante.

Quels sont les consignes de sécurité essentielles ?

Ne jamais flamber sous la hotte. Débranchez avant entretien. N’utilisez pas de programmateur externe. Veillez à ce que les enfants ne jouent pas avec l’appareil. Respectez les distances de sécurité.

MODE D'EMPLOI KUADRA ELICA

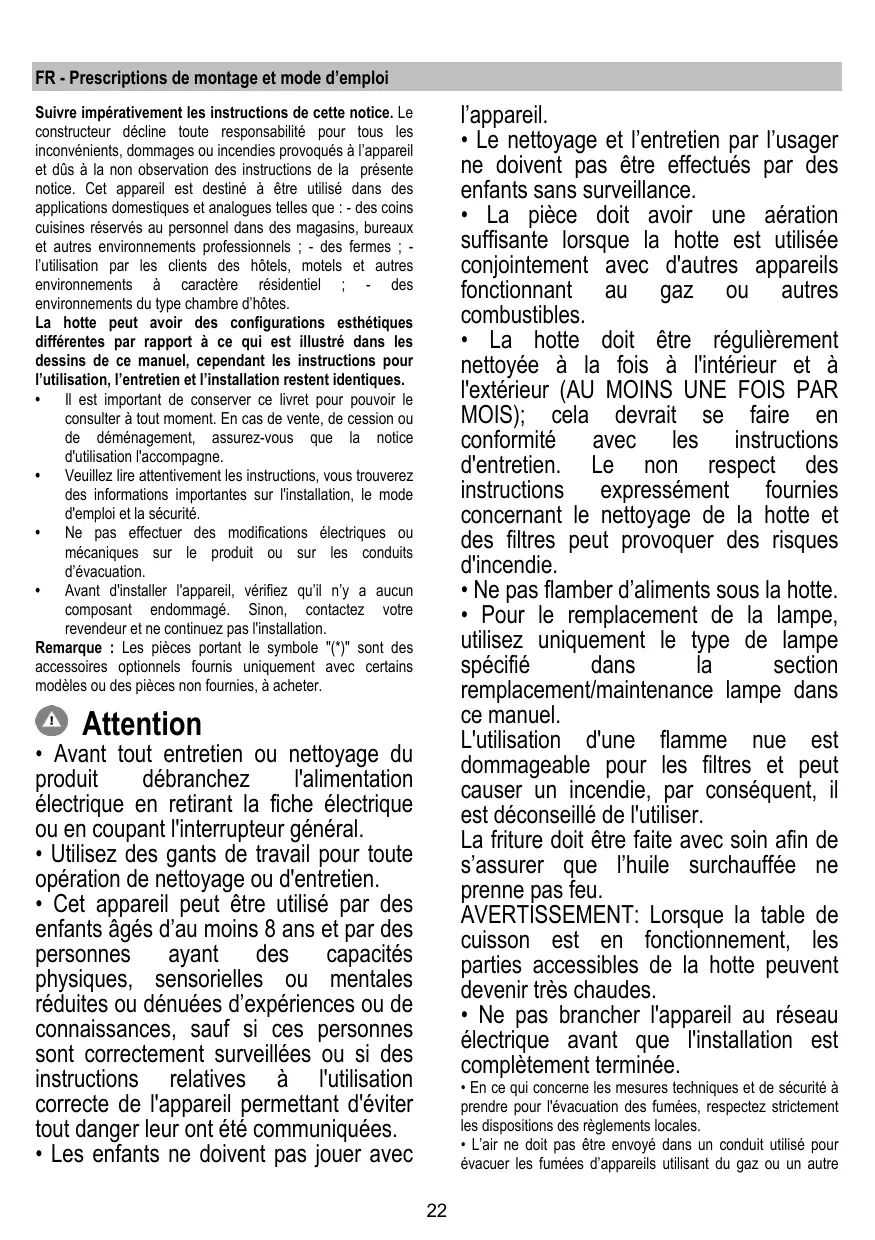

Prescriptions de montage et mode d'emploi

Suivre impérativement les instructions de cette notice. Le constructeur décline toute responsabilité pour tous les inconvénients, dommages ou incendies provoqués à l'appareil et dus à la non-observation des instructions de la présente notice. Cet appareil est destiné à être utilisé dans des applications domestiques et analogues telles que : - des coins cuisines réservés au personnel dans des magasins, bureaux et autres environnements professionnels ; - des fermes ; - l'utilisation par les clients des hôtels, motels et autres environnements à caractère résidentiel ; - des environnements du type, chambre d'hôtes.

La hotte peut avoir des configurations esthétiques différentes par rapport à ce qui est illustré dans les dessins de ce manuel, cependant les instructions pour l'utilisation, l'entretien et l'installation restent identiques.

• Il est important de conserver ce livre pour pouvoir le consulter à tout moment. En cas de vente, de cession ou de déménagement, assurez-vous que la notice d'utilisation l'accompagne.
• Veuillez lire attentivement les instructions, vous trouverez des informations importantes sur l'installation, le mode d'emploi et la sécurité.
• Ne pas effectuer des modifications électriques ou mécaniques sur le produit ou sur les conduits d'évacuation.
• Avant d'installer l'appareil, vérifie qu'il n'y a pas de composant endommagé. Sinon, contactez votre revendeur et ne continuez pas l'installation.

Remarque : Les pièces portant le symbole () sont des accessoires optionnels fournis uniquement avec certains modèles ou des pièces non fournies, à acheter.

Attention

• Avant tout entretien ou nettoyage du produit, débranchez l'alimentation électrique en retirant la fiche électrique ou en coupant l'interrupteur général.
• Utilisez des gants de travail pour toute opération de nettoyage ou d'entretien.
• Cet appareil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou dénuées d'expérience ou de connaissances, sauf si ces personnes sont correctement surveillées ou si des instructions relatives à l'utilisation correcte de l'appareil permettant d'éviter tout danger leur ont été communiquées.
• Les enfants ne doivent pas jouer avec

I'appareil.

• Le nettoyage et l'entretien par l'usager ne doivent pas être effectués par des enfants sans surveillance.
• eils fonctionnant au gaz ou autres combustibles.
• La hotte doit être régulièrement nettoyée à la fois à l'intérieur et à l'extérieur (AU MOINS UNE FOIS PAR MOIS) ; cela devrait se faire en conformité avec les instructions d'entretien. Le non-
• Ne pas flamber d'aliments sous la hotte.
• Pour le remplacement de la lampe, utilisez uniquement le type de lampe spécifique dans la section remplacement/maintenance lampe dans ce manuel.

L'utilisation d'une flamme nue est dommageable pour les filtres et peut causer un incendie, par conséquent, il est déconseillé de l'utiliser.

La friture doit être faite avec soin afin de s'assurer que l'huile surchauffée ne prenne pas feu.

AVERTISSEMENT: Lorsque la table de cuisson est en fonctionnement, les parties accessibles de la hotte peuvent devenir très chaudes.

• Ne pas brancher l'appareil au réseau électrique avant que l'installation soit complètement terminée.
• ux. L'air ne doit pas être envoyé dans un conduit utilisé pour évacuer les fumées d'appareils utilisant du gaz ou un autre.

combustible.

• Ne pas utiliser ou laisser la hotte sans les lampes correctement montées, car un événuel risque de choc électrique est possible.
• N'utilisez jamais la hotte sans la grille montée correctement!
• La hotte ne doit JAMAIS être utilisée comme une surface d'appui, sauf indication expresse.
• Utilisez uniquement les vis de fixation fournies avec le produit pour l'installation, ou, si non fournies, achetez le type correct de vis.
• Utilisez la longueur correcte pour les vis qui sont identifiées dans le Guide d'installation.
• En cas de doute, consultez votre centre de service agréé ou du personnel qualifié.

Attention!

• Le dernier d'installer les vis et les dispositifs de fixation conformément à ces instructions peut entraîner des risques électriques.
• Ne pas mettre en marche au moyen d’un programmateur, d’une minuterie, ou d’un système de commande à distance séparé ou tout autre dispositif qui met l’appareil sous tension automatiquement.

Cet appareil porte le symbole du recyclage conformément à la Directive Européenne 2012/19/EC concernant les Déchets d'Équipements Électriques et Électroniques (DEEE ou WEEE).

En procédant correctement à la mise au rebut de cet appareil, vous contribuerez à empêcher toute conséquence nuisible pour l'environnement et la santé de l'homme.

Le symbole présent sur l'appareil ou sur la documentation qui l'accompagne indique que ce produit ne peut en aucun cas être traité comme déchet ménager. Il doit par conséquent être remis à un centre de collecte des déchets chargé du recyclage des équipements électriques et électroniques.

Pour la mise au rebut, respectez les normes relatives à l'élimination des déchets en vigueur dans le pays d'installation.

Pour obtenir de plus amples détails au sujet du traitement, de la récupération et du recyclage de cet appareil, veuillez vous adresser au bureau compétent de votre commune, à la société de collecte des déchets ou directement à votre revendeur.

Appareil conçu, testé et fabriqué conformément aux normes suivantes:

• Sécurité : EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Performances: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Suggestions pour une

utilisation correcte afin de réduire l'impact environnemental : Allumer la hotte à la vitesse minimum pendant la cuisson et la laisser fonctionner pendant quelques minutes après la fin de la cuisson. Augmenter la vitesse uniquement en présence d'une grande quantité de fumée ou de vapeur et n'utiliser la/les vitesse(s) accélérées que dans les cas extrêmes. Remplacer le(s) filtre(s) au charbon lorsque cela est nécessaire afin de maintenir une réduction efficace des odeurs. Nettoyer le(s) filtre(s) à graisse lorsque cela est nécessaire afin de maintenir un filtrage efficace des graisses. Utiliser un système de tuyauterie du diamètre maximum indiqué dans ce manuel afin d'optimiser le rendement et de minimiser le bruit.

Utilisation

La hotte est réalisée de façon qu'elle puisse être utilisée en version aspirante à évacuation extérieure, ou filtrante à recyclage intérieur.

Version aspirante

Les vapeurs sont évacuées vers l'extérieur à travers un conduit d'évacuation fixé à la bride de raccord qui se trouve au-dessus de la hotte.

Attention!

Le tuyau d'évacuation n'est pas fourni et doit être acheté à part.

Le diamètre du tuyau d'évacuation doit être égal à celui de la bride de raccord.

Attention!

Si la hotte est équipée d'un filtre à charbon, ce dernier doit être enlevé.

Relier la hotte aux tubes et troughs d'évacuation de la paroi d'un diamètre équivalent à la sortie de l'air (collier de raccord).

L'utilisation de tubes et des troughs d'évacuation à paroi avec un diamètre inférieur entraînera une diminution des performances d'aspiration et une nette augmentation du bruit. Nous déclinons toute responsabilité à cet égard.

Utiliser un tuyau de la longueur strictement nécessaire. Les coudes du tuyau doivent être en nombre minimal (angle maximal du coude : ). Éviter les variations excessives de section du tuyau.

Version filtrante

L'air d'aspiration sera dégraissé et désodorisé avant d'être renvoyé dans la pièce.

Pour utiliser la hotte dans cette version, vous devez accorder un système de filtrage supplémentaire basé sur charbon actif.

Installation

La distance minimale entre la superficie de support des récipients sur le dispositif de cuisson et la partie la plus basse

de la hotte de cuisine ne doit pas être inférieure à 50cm dans le cas de cuisinières électriques et de 65 cm dans le cas de cuisinières à gaz ou mixtes.

Si les instructions d'installation du dispositif de cuisson au gaz spécifient une plus grande distance, il faut en tenir compte.

Branchement électrique

La tension électrique doit correspondre à la tension reportée sur la plaque signalétique située à l'intérieur de la hotte. Si une prise est présente, branchez la hotte dans une prise murale conforme aux normes en vigueur et placez-la dans une zone accessible également après l'installation. Si aucune prise n'est présente (raccordement direct au circuit électrique), ou si la prise ne se trouve pas dans une zone accessible également après l'installation, appliquez un disjoncteur normalisé pour assurer de débrancher complètement la hotte du circuit électrique en conditions de catégorie surtension III, conformément aux règlementations de montage.

Attention!

Avant de rebrancher le circuit de la hotte à l'alimentation électrique et d'en vérifier le fonctionnement correct, contrôlez que le câble d'alimentation soit monté correctement. La hotte est pourvue d'un câble d'alimentation spécial ; en cas de détérioration du câble, en demander un neuf au service d'assistance technique.

Montage

La hotte est équipée de chevilles de fixation convenant à la plupart des parois/plafonds. Il est cependant nécessaire de s'adresser à un technicien qualifié afin de s'assurer que le matériel est approprié au type de paroi/plafond. La paroi/plafond doit être suffisamment solide pour supporter le poids de la hotte.

2. On/Off moteur

En appuyant sur la touche "2", le moteur passe à la vitesse 1.

En appuyant sur la touche durant le fonctionnement, la hotte passe en OFF.

3. Diminution vitesse

En appuyant sur la touche "3", on obtient une diminution de la vitesse, de la vitesse 4 (intensive) à la vitesse 1.

4. Augmentation vitesse

En appuyant sur la touche "4" avec la hotte en OFF, la hotte passe à la vitesse 1.

En appuyant sur la touche durant le fonctionnement, on

obtient l'augmentation de la vitesse, de la vitesse 1 à vitesse 4 (intensive).

La vitesse intensive est temporisée. La temporisation standard est de, à la fin de laquelle la hote se positionné à la vitesse 2. Pour désactiver la fonction avant la fin de la durée, appuyer sur la touche “3”, la hote se positionnera à la vitesse 3, en appuyant sur la touche “2”, la hote s'éteindra.

À chaque vitesse correspond un signal sur le display:

OFF : Aucun signal

Vitesse 1:1

Vitesse 2:2

Vitesse 3:3

Vitesse 4: 4 clignotant

Le signal filtré anti-graisse s'active après 40 heures d'utilisation et est indiqué sur le display avec le numéro 1 clignotant.

Quand ce signal apparaît, le filtre anti-graisse installé doit être lavé.

Le signal est visible avec la hotte en ON.

Pour éliminer le signal du filtre anti-graisse, appuyer sur la touche "2" pendant plus de 3", jusqu'à la coupure du signal.

L'élimination du signal est possible avec la hotte en ON.

Signal filtré charbon (uniquement pour version filtrante)

Le signal filtré charbon s'active après 160 heures d'utilisation et est indiqué sur le display avec le numéro 2 clignotant.

Quand ce signal apparait, le filtre au charbon installé doit être remplaçé.

Le signal est visible avec la hotte en ON.

Pour éliminer le signal du filtre au charbon, appuyer sur la touche "2" pendant plus de 3", jusqu'à la coupure du signal.

L'élimination du signal est possible avec la hotte en ON

Dans le cas de signal simultané des deux filtres, les numéros 1 et 2 clignoteront alternativement sur le display.

Le reset se fait en effectuant 2 fois la procédure décrite plus haut.

La première fois, pour le reset du signal du filtré anti-graisse, la deuxième pour le reset du filtré au charbon.

En modalité standard, le signal filtré au charbon n'est pas actif.

Dans le cas où l'on utilise la hotte en version filtrante, il faut activer le signal filtré au charbon.

Activation du signal filtré au charbon:

Placer la hotte sur OFF et maintenir enfoncées en même temps les touches "2" et "3" pendant 3".

Les nombres 1 et 2 clignoteront alternativement pendant 2"

Désactivation signal filtré au charbon:

Placer la hotte sur OFF et maintenir enfoncées en même temps les touches "2" et "3" pendant 3".

Le numéro 1 clignotera pendant 2"

Alarme température

La hotte est équipée d'un détecteur de température qui active le moteur à la vitesse 3 au cas où la température dans la zone display est trop élevée.

La condition d'alarme est indiquée par le display avec la led clignotante.

Cette condition perdure jusqu'à ce que la température ne descende sous le seuil d'alarme.

On peut sortir de cette modalité en appuyant sur la touche "2", "3" ou "4".

Toutes les 30'', le détecteur vérifie la température ambiantede la zone display.

Affichage	Etat
1	Vitesse 1
2	Vitesse 2
3	Vitesse 3
4	Vitesse 4 (intensive)
5	Entretien filtré Anti-Graisse
6	Entretien filtré au Charbon
7	Entretien filtré Anti-Graisse et filtré au Charbon
8	Alarme Température

Nettoyage

Pour le nettoyage, utiliser EXCLUSIVEMENT un chiffon humidifié avec des détergents liquides neutres. NE PAS UTILISER D'OUTILS OU D'INSTRUMENTS POUR LE NETTOYAGE! Éviter l'usage de produits abrasifs, NE PAS UTILISER D'ALCOOL!

Panneau

Nettoyer le panneau d'aspiration périmétral à la même fréquence que le filtre anti-graisses, utiliser un chiffon et un détergent liquide pas trop concentré. Ne jamais utiliser de substances abrasives.

Filtre anti-gras

Le filtre doit être nettoyé une fois par mois (ou lorsque le système d'indication de saturation des filtres - si prévu sur le modèle possédé - indique cette nécessité) avec des détergents non agressifs, à la main ou dans le lave-vaisselle à faibles températures et cycle rapide.

Le lavage du filtre anti-graisse métallique au lave-vaisselle peut en provoquer la décoloration. Toutefois, les caractéristiques de filtration ne seront en aucun cas modifiées. Pour démonter le filtre anti-graisse, tirer la poignée de décrochement à ressort.

Retient les odeurs désagréables de cuisson.

Le filtre à charbon peut être nettoyé tous les deux mois (ou lorsque le système d'indication de saturation des filtres – si prévu sur le modèle possédé – indique cette nécessité) avec de l'eau chaude et au moyen de détergents appropriés ou dans le lave-vaisselle à 65°C (dans le cas de lavage dans le lave-vaisselle suivre un cycle de lavage complet sans vaisselle à l'intérieur).

Enlever l'eau qui excède en faisant attention de ne pas abîmer le filtre, ensuite le mettre dans le four pendant 10 minutes à 100°C pour le sécher définitivement. Remplacer le coussinet tous les 3 ans et chaque fois que le filtre sera abîmé.

Montage

Installer le filtre à charbon à l'arrière du filtre à graisse et fixer avec deux baguettes.

Attention! Les baguettes sont incluses dans la confection du filtre à charbon et non sur la hotte.

Pour démonter le filtre, procéder en sens inverse.

Remplacement des lampes

Débrancher l'appareil du réseau électrique

Attention! Avant de toucher les lampes, assurez-vous qu'elles soient froides.

À l'aide d'un petit tournevis plat, faire levier sur le bord de l'ampoule et l'extraire. - Remplacer l'ampoule brûlée.

Utiliser uniquement des ampoules LED de 2,6W-GU4 (maximum). Pour de plus amples détails, consulter la notice jointe "ILCOS D" (position alphanumérique "3c").

• Remonter alors la nouvelle ampoule en procédant dans le sens inverse du démontage.

Dans l'éventualité où l'éclairage ne devrait pas fonctionner, vérifier si les lampes ont été introduites correctement dans leur logement, avant de contacter le service après-vente.
