Toote tüüp	Köögikubu
Bränd	ELICA
Mudel	KUADRA
Versioon	Õhupuhastina (väljatõmme) või filtreeriv (siseringlus)
Minimaalne ohutu kaugus (pliidist)	50 cm elektripliitide puhul, 65 cm gaasi- või kombipliitide puhul
Väljalaske toru läbimõõt	Võrdne ühendusääriku läbimõõduga (ei kuulu komplekti)
Juhtnupud	Nupud: mootori sisse/välja lülitamine, kiiruse vähendamine, kiiruse suurendamine; 4 kiirust, sealhulgas ajastatud intensiivne kiirus
Kiirused	1, 2, 3 ja 4 (intensiivne, vilkuv, ajastatud)
Kuva	Numbrid: 1 (kiirus 1), 2 (kiirus 2), 3 (kiirus 3), 4 vilgub (intensiivne kiirus); temperatuuri häire
Rasvafilter	Metallist, igakuine puhastus (või iga 40 kasutustunni järel); hooldussignaal: 1 vilgub
Söefilter (valikuline)	Vahetus iga 160 kasutustunni järel (signaal: 2 vilgub); käsitsi sisse/välja lülitamine
Valgustus	LED, maks. 2,6 W, tüüp GU4
Toide	Pinge on märgitud andmesildil (seinakontakt või kaitselüliti)
Materjal	Roostevaba teras (tõenäoliselt)
Puhastus	Niiske lapp ja neutraalne vedel pesuaine; ärge kasutage alkoholi ega abrasiivseid aineid
Temperatuuri häire	Andur, mis ülekuumenemise korral aktiveerib kiiruse 3; vilkuv kuva
Kaal	Pole märgitud (hinnanguliselt umbes 15–25 kg olenevalt mõõtmetest)

Korduma kippuvad küsimused - KUADRA ELICA

Kui kõrgele paigaldada õhupuhasti pliidi kohale?

Minimaalne kaugus on 50 cm elektripliidi ja 65 cm gaasi- või kombipliidi puhul. Järgige oma pliidi juhiseid, kui need on suuremad.

Kuidas kasutada õhupuhastit retsirkulatsioonirežiimis (filtreeriv)?

Peate paigaldama söefiltri (ei kuulu komplekti). Seejärel aktiveerige söefiltri hooldussignaal, hoides samaaegselt all nuppe 2 ja 3 3 sekundit OFF-režiimis.

Kuidas puhastada rasvafiltrit?

Puhastage metallfilter kord kuus (või kui signaal 1 vilgub). Kasutage mitteagressiivset pesuainet, käsitsi või nõudepesumasinas madalal temperatuuril ja lühikese tsükliga. Demonteerimiseks tõmmake vedruga käepidemest.

Kuidas vahetada söefiltrit?

Vahetage söefilter iga 160 kasutustunni järel (signaal 2 vilgub). Paigaldage see rasvafiltri taha, kinnitades filtri külge kaasasolevate kahe pulgaga. Demonteerige vastupidises järjekorras.

Kuidas lähtestada filtrite hooldussignaali?

Rasvafiltri puhul: vajutage nuppu 2 kauem kui 3 sekundit, kubu töötab. Söefiltri puhul: sama protseduur (kubu peab töötama). Kui mõlemad vilguvad, tehke toimingut kaks korda.

Mida teha, kui kubu seiskub või kuvab häiret?

Temperatuuri häire (vilkuv kuva) näitab ülekuumenemist. Mootor lülitub kiirusele 3. Kui temperatuur on langenud, vajutage ükskõik millist nuppu (2, 3 või 4), et häirerežiimist väljuda.

Kuidas vahetada LED-valgustust?

Ühendage kubu vooluvõrgust lahti. Väikese lapiku kruvikeerajaga kangutage pirni servast ja eemaldage see. Asendage LED-pirniga, maks. 2,6 W, tüüp GU4. Monteerige vastupidises järjekorras.

Kas ma saan kasutada õhupuhastit ilma rasvafiltrita?

Ei, kubu ei tohi kunagi kasutada ilma rasvafiltri nõuetekohase paigalduseta. See kujutab endast tuleohtu ja kahjustab seadet.

Kuidas valida väljatõmbe- ja filtreeriva versiooni vahel?

Väljatõmbeversioon vajab väljapoole suunatud väljalasketoru (ei kuulu komplekti). Filtreeriv versioon ringleb õhku läbi söefiltri. Kui teil puudub väline väljalaskeava, valige filtreeriv versioon.

Millised on olulised ohutusjuhised?

Mitte kunagi flambeerida kubu all. Enne hooldust ühendage lahti. Ärge kasutage välist taimerit. Veenduge, et lapsed ei mängiks seadmega. Järgige ohutuskauge.

KASUTUSJUHEND KUADRA ELICA

ET Paigaldus- ja kasutusjuhend

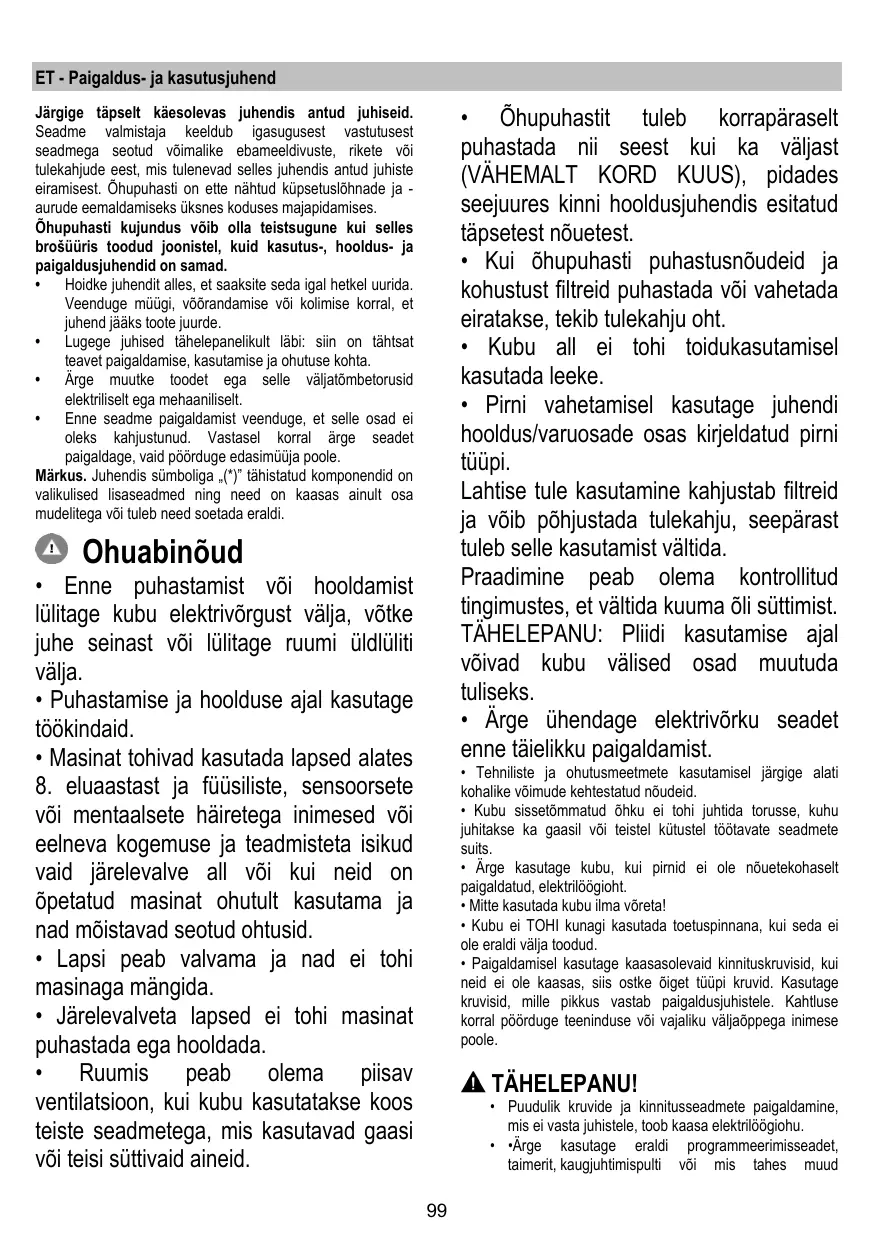

ET - Paigaldus- ja kasutusjuhend

Järgige tapselt käesolevas juhendis antud juhiseid. Seadme valmistaja keeldub igasugusest vastutusest seadmega seotud voimalike ebameeldivuste, rikete voi tulekahjudeest, mis tulenevalsetse juhendis antud juhiste eiramusest. Ouhupuhasi on ette nàhtud kupsetuslohnade ja -aurude eemaldamiseks uksnes koduses majapidamises.

Ohupuhasti kujundus voib olla teistsugune kui selles brosūrīs toodud joonistel, kuid kasutus-, hooldus- ja paigaldusjuhendid on samad.

• Hoidke juhendit alles, et saaksite seda igal hetkel urida. Veenduge mügi, vörandomise voi kolimise korral, et juhend jäks/toote juurde.
  Lugege juhised tählepanelikulkit läbi: siin on tahtsat teavet paigaldamise, kasutamine ja ohutuse kohta.
• Arge muutke toodet ega selle valjatombetorusid elektriliselt ega mehaaniliselt.
  Enne seadme paigaldamist veenduge, et selle osad e i oleks kahjustunud. Vastasel korral arge seadet paigaldage, vaid poorduge edasimuja poole.

Markus. Juhendis sumboliga (^*) tāhistatud komponendid on valikulised lisaseadmed ning need on kaasas ainult osa mudelitega vōi tuleb need soetada eraldi.

Ohuabinóud

• Enne puhasistamist voi hooldamist lulitage kubu elektrivorgust valja, votke juhe seinast voi lulitage ruumi üdluliti valja.
• Puhastamise ja hoolduse ajal kasutage tookindaid.
• Masinat tohivad kasutada lapsed alates 8. eluaastast ja füusiliste, sensoorsete vōi mentalaletete häiretega inimesed vōi eelneva kogemuse ja teadmisteta isikud vaid järevalve all vōi kui neid on Čpetatud masinat ohutult kasutama ja nad mõistavad seotud ohtusid.
• Lapsi peab valvama ja nad ei tohi masinaga mängida.
• Järevalveta lapsed ei tohi masinat puhastada ega hooldada.

• Ruumis peab olemä piisav ventilatsoon, kui kubu kasutatakse kooste teiste seadmetega, mis kasutavad gaasi vöi teisi suttivaid aineid.

• Ohupuhastit tuleb korraparaselt puhastada nii seest kui ka valjast (VAHEMALT KORD KUUS), pidades seejuures kinni hooldusjuhendis esitatud tapsetest nouetest.
  Kui ohupuhasti puhastusnoudeid ja kohustust filtreid puhastada voi vahetada eiratakse, tekib tulekahju oht.
  Kubu all ei tohi toidukasutamisel kasutada leeke.

• Pirni vahetamisel kasutage juhendi hooldus/varuosade osas kirjeldatud pirni tuupi.

Lahtise tule kasutamine kahjustab filtreid ja vöib pöhjustada tulekahju, seepärast tuleb selle kasutamist vältila.

Praadimine peab olemakontrollitud tingimustes, et valtida kuuma oli suttimist. TAHLEPANU: Pliidi kasutamise ajal voivad kubu valised osad muutud tuliseks.

• Arge ühendage elektrivörku seadet enne täielikku paigaldamist.

• Tehniliste ja ohutusmeetmete kasutamisel järgige alati kohalike voimude kehtestatud noueid.

• Kubu sissetōmmatud ōhku ei tohi juhtida torusse, kuhu juhitakse ka gaasil vōi teistel kutustel tōtavate seadmete suits.
• Arge kasutage kubu, kui pirnid ei ole nōuetekohaselt paigaldatud, elektrilögioht.
• Mitte kasutada kubu ilma voreta!
• Kubu ei TOHI kunagi kasutada toetuspinnana, kui seda eie ole eraldi valja todud.
• Paigaldamisel kasutage kaasasolevaid kinnituskruvisid, kui neid ei ole kaasas, siis ostke öiget tüupi kruid. Kasutage kruvisid, mille pikkus vastab paigaldusjuhistele. Kahtluse korral pördruge teeninduse voi vajaliku valjaöppega inimese poole.

TÄHELEPANU!

• Puudulik kruvide ja kinnitusseadmete paigaldamine, mis ei vasta juhistele, toob kaasa elektrilogioho.
• Arge kasutage eraldi programmeerimisseadet, tainerit, kaugjuhtimispulti voi mis tahes muud

Seade on märgistatud direktivi 2012/19/EC (elektri- ja elektronikaseadmete jäätmete kohta) (Waste Electrical and Electronic Equipment, WEEE) kohaselt. Kui hoolitsete selle eest, et see toode körval数据分析 kasutusest ögesti, aitate valṭida voimalikke negativseid tagajärgi keskkonnale je tervisele.

Sumbol tootel voi sellega kaasas olevates dokumentides naitat, et toodet ei tohi kaidelda nagu olmejätmeid, vaid see tuleb anda elektrja elektroonikaseadmete jätmete vastuvotupunktki, kust see laheh taarsinglusse. Järgige kohlakke jätmete korvaldamise alaseid ögusnorme. Lisateabe saamiseks selle toote kättlemise, taaskusatamise ja ringlusveotko hvote üvte ühendust vastava kohliku asutuse, olmejätmete kogumise ettevötte voi selle firmaga, kelle kæst te toote Ostsite.

Seade on valja tootud, testitud ja toodetud vastavalt:

• Ohutus: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Joudlus EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• Elektromagnetiline ühilduvus: EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

Soovitused keskondlike mojude vahendamiseks kasutamise ajal:

Lulita tombekapp minimaalkirusel sisse kohe kui oled hakanud sooki valmistama ning lase sel tootada paar minutit pärast toidu valmirmist. Suurenda tookirust vaid suure suitsu voi aurr kalng nasuta intensiivreziimi ainult hadavajaduse korral. Vaheta vajaduse tekkides valja sooflidtr, et tagada piisav lohnaeemaldus. Puhasta vajaduse tekkides rasvafiltrad, et tagada piisav rasvaeemaldus. Kasutada juhendis naidatud maksimaalset arajuhtimasa, et optimerida tohusus ja vahendada mura.

Kasutamine

Ohupuhasti on valmistatud nii, et seda saaks kasutada nii
valjatombereziimis kui ka ohku filtreeriva toasisese
tsirkulatsioniga reziimis.

Aur viakse valja ühendusääruk külge kinnitatud valjatombetoru abil.

TÄHELEPANU!

Väljatombetur diameeter peab olemama samura kui uhendusvöru om.

TÄHELEPANU!

Kui ohupuhastil on soeifiltred, tuleb need eemaldada.

Uhendage ohpuhasti valjatombeturide ja seinal asuvate valjalaskeavadega, mille diameter on vordne ohpuhasti valjalaskeava (uhendusaarikuga) omaga.

Peenemate torude ja väiksemate seinal asuvate valjalaskaevade kasutamisel vaheneb tõme ja suureneb oluliselt mura.

Seetōttu e i vōta meie sellisel juhul endale mingit vastutust.

! Kasutage minimaalse vajaliku pikkusega toru.

! Kasutage voimalikult vaheste polvedega toru (torupolvemaksimaalne nurk: 90^
Valtige toru ristloike olulist muutumist.

Filtersüsteem

Välja tōmmatud Óh kuhastatakse rasvast ja lōhnatustatakse, enne kui see tagasi siseruumidesse juhitakse. Sellet režimil kasutamiseks tuleb paigaldada tāiendav aktivsoega filtrerimissüsteem.

Paigaldamine

Minimaalne vahekaugus plidi pinna ja kooqi ohpuhasti alumise aare vahel ei tohi elektriplidi puhul olla vaiksem kui 50cm ning gaasi- voi kombineeritud plidi puhul vaiksem kui 65cm.

Kui gaasilidi paigaldusujhendis noutakse suuremat vahekaugust, tuleb seda arvesse votta.

Elektrühendus

Vörgupinge peab vastama öhuphasti sees asuval andmesildil toodud pingele. Kui öhuphastil on pistik, ühendage see kehtivatele eeskirjadele vastavasse pistikupessa, mis asub ka pärast öhuphasti paigaldamist ligipäasetavas kohas. Kui öhuphastil pistikut ei ole (puhasti on otse vörku ühendatud) vii kui pistik ei asu kohas, mis jäks ka pärast öhuphasti paigaldamist ligipäasetavaks, paigaldage nouetekohane kahepoolulene luliiti, mis kindlustaks vastavalt paigalduseeskirjadele III kategoia liiginge korral täeliku eraldamise vooluvörgust.

TAHELEPANU!

Enne kui lūlitate ōhopuhisti uueste elektrivörku ja kontrollite, kas see tōtab korralikult, kontrollige alati, kas vörgukaabel on korralikult monteeritud.

Öhupuhastil on spetsiaalne toitekaabel; kui kaabel on kannatada saanud, pörduge tehnabi poole.

Paigaldamine

Ohupuhastiga on kaasas tuüblid, mis sobivad enamikule seintele/lagedele. Kui tahate kindel olla, et need seinte/lae materjaliga sobivad, tuleb siiski poorduda kvalitseeritud tehniku poole. Sein/lagi peab olema kullalt tugev, et ohupuhasti raskust kanda.

Tötamine

1. Tuled SISSE/VALJA

2. Mootor SISSE/VALJA

Kui vajutate nupule „2“, sis lūltub mootori kiirusele 1.

Kui vajutate nuppu tootamise ajal, siis ohpuhasti lilitub valja.

3. Kiiruse vahendamine

Kui vajutate nupule „3“, siis vaheneb kiirus kiiruselt 4 (intensiivne) kiirusele 1.

4. Kiiruse suurrendamine

Kui vajutate nupule, 4^ ning ohpuhasti on valja lilitatud, sis lilitub seade kiirusele 1.

Kui vajutate nupule seadme tootamise ajal, siis suurrenb kiirus kiiruselt 1 kiirusele 4 (intensivne).

Intensivne kiirus on taimeriga. Standardtoaeg sellel kiirusel on viis minutit ning seejarel lilitub ohpuhasti kiirusele 2.

Taimeri katkestamiseks enne standardaega vajutage nupule „3", misjärel öhupushasti lülitub kiirusele 3, kui vajutate nupule „2", siis lülitub öhupushasti valja.

lgale kiirusele vastab tahijsuhtpaneeil:

VALJA: tāhis puudub

Kiirus 1:1

Kiirus 2:2

Kiirus 3:3

Kiirus 4: 4 vilgub

5. Juhtpaneel

Rasvafiltri tāhis

Rasvafilti tāhis ilmub iga 40 toṭūnni jārel ning see on juhtpaneelil vilkuv number 1.

Nimetatud tāhise ilmumise korral taleb paigaldatud rasvafiltrit puhasada.

Tāhis on nāhtav, kui āhupuhasti on sisse lūlitatud.

Rasvafilti tāhise eemaldamiseks vajutage nupule „2" üle kolme sekundi, kuni tāhis kustub.

Tahise kustutamiseks peab ohpuhasti olema sisse lilitud.

Söeffiltri tāhis ilmub iga 160 toʊtunni järel ning see on juhtpaneelil vilkuv number 2.

Nimetatud tāhise ilumise korral tuleb paigaldatud söefilter valja vahetada.

Tāhis on nāhtav, kui ohupuhasti on sisse lūlitatud.

Söeffiltä tähise eemaldamiseks vajutage nupule „2" üle kolme sekundi, kuni tāhis kustub.

Tahise kustutamiseks peab ohpuhasti olea sisse lilitad.

Mölema filtri tähise ilumisse korral vilguvad juhtpaneellil numbrid 1 ja 2 vaheldumisi.

Algseadistust tuleb teha 2 korda, jargides eespool kirjeldatud juhiseid.

Köigepealt tehke rasvafilti tähise ja seejärel söeffilti tähise algseadistus.

Standardolekus ei ole soeffilti tahiis aktivne.

Kui kasutate ohupuhastit filterrezimiil, siis tuleb soefiltri tahis seadistada.

Söeffiltri tähise aktiveerimine:

Lülitage ðupuhasti välja ja vajutage üheaegselt nuppudele „2" ja „3" kolme sekundi jooksul.

Numbrid 1 ja 2 vilguvad vaheldumisi kaks sekundit.

Söeffilti tähise desaktiveerimine:

Lülitage ðupuhasti välja ja vajutage üheaegselt nuppudele „2" ja „3" kolme sekundi jooksul.

Number 1 vilgub kaks sekundit.

Temperatuurialarm

Ohupuhasti on varustatud termoanduriga, mis lulitab mootori kiirusele 3, kui juhtpaneeli piirkonnas on temperatuur liiga korge.

Temperatuurialarmi tāhistab juhtpaneelil vilkuv taht,

Seade jäab kirjeldatud olekusse, kuni temperatuur langeb alla alarmtaset.

Kirjeldatud olekust on voimalik valjuda, kui vajutatenupule _i^ ,3"voi4".

Iga 30 sekundi järel kontrollib andur temperatuuri juhtpaneeli piirkonnas.

Tähiste kuvamine

Puhastamiseks kasutage AINULT neutraalse vedela puhastusvahendiga niisutatud lappi. ARGE KASUTAGE PUHASTAMISEKS TÖRISTU VÖI VAHENDEID!

Vältrige abrasivseid aineid sisaldavaid vahendeid. ARGE KASUTAGE PUHASTAMISEKS ALKOHOLI!

Panel

Joonis 19-25

Puhastage perimeetrilist vaakumpaneeli sama sagedusega kui rasvafiltrit. Selleks kasutage riidelappi ja mittekontentsentreeritud vedelat puhastusvahendit. Arge kasutage abrasivseid aineid.

Rasvafilter

Joonis 20-24

Püub kinni toiduvalmistamisel tekkivad rasvaosakesed.

Seda tuleb kord kuus mittesööbivate puhastusvahenditega puhastada kas käsitsi või nõudepesumasinas madala temperatuuri ja lühikese tsükliga.

Nóudepesumasinas pesemisel vöib metallist rasvafilter varvi muuta, aga tema filtreerimisomadusi ei muuda see vahimalgi mäaral.

Rasvafiltri eemaldamiseks tommake hooba.

Aktiivsoefilter (ainult滤treeriva reziimi jaoks)

Joonis 23

Absorbeerib toiduvalmistamisel tekkivad ebameeldivad lohnad.

Söeffiltrit vöib iga kahe kuu tagant (vöi kui filtr indikaator (kui see on Teie mudelilie paigaldatud) naitab vajadust filtr pesta) pesta kuuma vee ja sobiva pesuainega käsitsi vöi nõudepesumasinas 65 °C juures (nõudepesumasinat kasutades peske filtr ilma muude nõdeta täispika programmiga).

Eemaldage liigne vesi ettevaatlikult, et filrit mitte kahjustada. Filtri taelikuks kuivatamiseks asetage see 10 minutiks ahju 100^ juurde.

Vahetage soefilter väljia iga kolme aasta tagant voi siis, kui filter on kahjustunud voi ummistunud.

Monteerimine

Seadke soefilter rasvafiltri tagakuljele ja kinnitage kahe pulgakesega.

Tahleplan! Pulgakesed on pakendis koos soefiltriga mitte ohupuhastil.

• Filtri eemaldamiseks toimige vastupidises järjekorras.

Pirnide vahetamine

Joonis 26

Vötke aparaat vooluvörgust välja.

Tahleplan! Enne pirnide puudutamist veenduge, kas need on jahtunud.

Eemaldage kaitsekate väiksema kruvikeeraja voi muu sarnase töriista abil.
Vahetage kahjustatud lamp valja. Maksimaalselt voib kasutada LED-lampi 2,6W-GU4.

Täpsemat tevet leiate kaasas olevalt lehelt "ILCOS D" (punkt "3c").

• Sulgeke kaitsekate (klöpsatusega) uesti.

Kui valgustus ei hakka tõole, kontrollige enne tehnabi kutsumist, kas pirm on korralikult pesas.

ja vien nav ipaşi noradits.
