| Tipo de producto | Campana extractora |
| Marca | ELICA |
| Modelo | KUADRA |
| Versión | Aspirante (evacuación exterior) o filtrante (reciclaje interior) |
| Distancia mínima de seguridad (placa de cocción) | 50 cm para cocinas eléctricas, 65 cm para cocinas a gas o mixtas |
| Diámetro del conducto de evacuación | Igual al diámetro de la brida de conexión (no incluido) |
| Controles | Teclas: On/Off motor, disminución velocidad, aumento velocidad; 4 velocidades, incluida intensiva temporizada |
| Velocidades | 1, 2, 3 y 4 (intensiva, intermitente, temporizada) |
| Pantalla | Números: 1 (velocidad 1), 2 (velocidad 2), 3 (velocidad 3), 4 parpadeante (velocidad intensiva); alarma de temperatura |
| Filtro antigrasa | Metálico, limpieza mensual (o cada 40 h de uso); señal de mantenimiento: 1 parpadeo |
| Filtro de carbón (opcional) | Reemplazo cada 160 h de uso (señal: 2 parpadeos); activación/desactivación manual |
| Iluminación | LED, 2,6 W máx., tipo GU4 |
| Alimentación eléctrica | Tensión indicada en la placa de características (toma de pared o disyuntor) |
| Material | Acero inoxidable (probable) |
| Limpieza | Paño húmedo y detergente líquido neutro; no usar alcohol ni abrasivos |
| Alarma de temperatura | Detector que activa la velocidad 3 en caso de sobrecalentamiento; pantalla parpadeante |
| Peso | No indicado (estimación: aproximadamente 15–25 kg según las dimensiones) |
Preguntas frecuentes - KUADRA ELICA
Preguntas de los usuarios sobre KUADRA ELICA
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Campana de cocina en formato PDF gratis! Encuentra tus instrucciones KUADRA - ELICA y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. KUADRA de la marca ELICA.
MANUAL DE USUARIO KUADRA ELICA

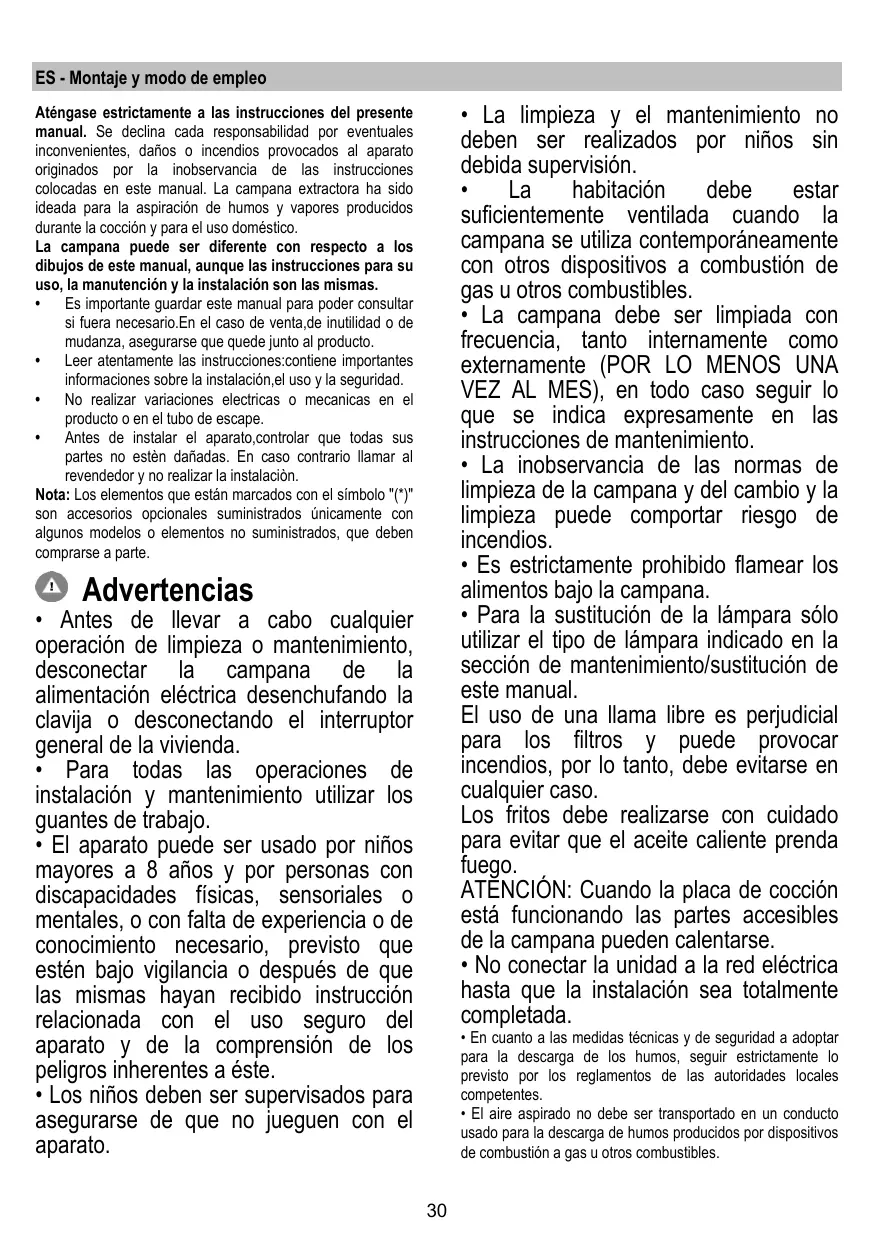

ES Montaje y modo de empleo
Aténgase estrictamente a las instrucciones del presente manual. Se declina toda responsabilidad por eventuales inconvenientes, daños o incendios provocados al aparato originados por la inobservancia de las instrucciones colocadas en este manual. La campana extractora ha sido ideada para la aspiración de humos y vapores producidos durante la cocción y para el uso doméstico.
La campana puede ser diferente a los dibujos de este manual, excepto las instrucciones para su uso, la manutención y la instalación son las mismas.
- Es importante guardar este manual para poder consultarlo si fuera necesario. En el caso de venta, de inutilidad o de mudanza, asegurar que quede junto al producto. Leer atentamente las instrucciones: contiene importantes informaciones sobre la instalación, el uso y la seguridad.
- No realizar variaciones eléctricas o mecánicas en el producto o en el tubo de escape.
- Antes de instalar el aparato, controlar que todas sus partes no estén dañadas. En caso contrario llamar al revendedor y no realizar la instalación.
Nota: Los elementos que están marcados con el símbolo (*) son accesorios OPCIONALES suministrados únicamente con algunos modelos o elementos no suministrados, que deben comprarse aparte.
Advertencias
- Antes de llevar a cabo cualquier operación de limpieza o mantenimiento, desconectar la campana de la alimentación eléctrica desenchufando la clavija o desconectando el interruptor general de la vivienda.
- Para todas las operaciones de instalación y mantenimiento utilizar los guantes de trabajo.
- El aparato puede ser usado por niños mayores de 8 años y por personas con discapacidades físicas, sensoriales o mentales, o con falta de experiencia o de conocimiento necesario, previsto que estén bajo vigilancia o antes de que las mismas hayan recibido instrucción relacionada con el uso seguro del aparato y de la comprensión de los peligros inherentes a este.
- Los niños deben ser supervisados para asegurarse de que no jueguen con el aparato.
- La limpieza y el mantenimiento no deben ser realizados por niños sin debida supervisión.
- La habitación debe estar suficientemente ventilada cuando la campana se usa contemporáneamente con otros dispositivos a combustión de gas u otros combustibles.
- La campana debe ser limpiada con frecuencia, tanto interna como externamente (POR LO MENOS UNA VEZ AL MES), en todo caso seguir lo que se indica expresamente en las instrucciones de mantenimiento.
- La inobservancia de las normas de limpieza de la campana y del cambio y la limpieza puede comportar riesgo de incendios.
- Está estrictamente prohibido flamear los alimentos bajo la campana.
- Para la sustitución de la lámpara sólo utilizar el tipo de lámpara indicado en la sección de mantenimiento/sustitución de este manual. El uso de una llama libre es perjudicial para los filtros y puede provocar incendios, por lo tanto, deben evitarse en cualquier caso. Los fritos deben realizarse con cuidado para evitar que el aceite caliente prenda fuego. ATENCIÓN: Cuando la placa de cocción está en funcionamiento, las partes accesibles de la campana pueden calentarse.
- No conectar la unidad a la red eléctrica hasta que la instalación sea totalmente completada.
- En cuanto a las medidas técnicas y de seguridad a adoptar para la descarga de los humos, seguir estrictamente lo previsto por los reglamentos de las autoridades locales competentes.
- El aire aspirado no debe ser transportado en un conducto usado para la descarga de humos producidos por dispositivos de combustión a gas u otros combustibles.
- No utilizar ni manipular la campana sin las luces correctamente instaladas debido al posible riesgo de descarga eléctrica.
- ¡No utilizar nunca la campana sin la rejilla montada correctamente!
- La campana NUNCA debe utilizarse como una superficie de apoyo a menos que así se indique específicamente.
- Utilizar solo los tornillos para fijación suministrados con el producto para su instalación, o, si no se suministran, comprar el tipo correcto de tornillos. Utilizar la longitud correcta para los tornillos que se identifican en la Guía de instalación.
- En caso de duda, consultar el centro de asistencia autorizada o un personal similar calificado.
¡ATENCIÓN!
- Si no se instalan los tornillos y elementos de fijación de acuerdo con estas instrucciones, se pueden incurrir en riesgos de naturaleza eléctrica.
- No utilizar con un programador, temporizador, mando a distancia o cualquier otro dispositivo que se active automáticamente.
Este aparato lleva el marcado CE en conformidad con la Directiva 2012/19/EC del Parlamento Europeo y del Consejo sobre residuos de aparatos eléctricos y electrónicos (RAEE). La correcta eliminación de este producto evita consecuencias negativas para el medio ambiente y la salud.
El símbolo en el producto o en los documentos que se incluyen con el producto indica que no se puede tratar como residuo doméstico. Es necesario entregarlo en un punto de recogida para reciclar aparatos eléctricos y electrónicos.
Deséchelo con arreglo a las normas medioambientales para eliminación de residuos.
Para obtener información más detallada sobre el tratamiento, recuperación y reciclaje de este producto, póngase en contacto con su municipalidad, con el servicio de eliminación de residuos urbanos o la tienda donde adquirió el producto.
Aparato diseñado, probado y fabricado de acuerdo con:
- Seguridad: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
- Prestación: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
- EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Sugerencias para un uso correcto con el fin de reducir el impacto ambiental: Encienda la campana a la velocidad mínima cuando empiece a cocinar y manténgala en marcha durante una hora antes de haber acabado de cocinar. Aumente la velocidad solo si se produjera una gran cantidad de humo y vapor, y use la velocidad o velocidades turbo solo en situaciones extremas. Cambie el filtro o filtros de carbón cuando sea necesario para mantener un buen rendimiento en la reducción de los olores. Limpie el filtro o filtros de grasa cuando sea necesario para mantener un buen rendimiento del filtro de grasa. Utilice el diámetro máximo del sistema de conductos
indicado en este manual, para optimizar el rendimiento y minimizar el ruido.
Utilización
La campana está diseñada para ser realizada tanto en la forma de extracción al exterior como por la forma de recirculante o filtrado de interior.
Versión aspirante
El vapor es evacuado al exterior a través de un tubo de escape introducido en el aro de sujeción que se encuentra arriba de la campana.
¡ATENCIÓN!
El diámetro del tubo de escape debe ser igual al diámetro del aro de sujeción.
¡ATENCIÓN!
Si la campana está provista de filtro de carbón, hay que sacarlo.
Conectar la campana a los tubos y a los orificios de escape de pared con diámetro equivalente a la calidad del aire (brida de empalme).
El uso de tubos u orificios de escape de pared con diámetro inferior determina una reducción de los rendimientos de la aspiración y un drástico aumento del ruido.
Se deslinda responsabilidad.
¡Utilice un conducto cuya longitud sea la mínima indispensable! ¡Utilice un conducto con el menor número posible de curvas (ángulo máximo de la curva: 90°)! ¡Evite los cambios drásticos en la sección del conducto!
Versión filtrante
El aire aspirado será desgrasado y desodorizado antes de ser devuelto a la habitación.
Para usar la campana en esta versión es necesario instalar un sistema de filtración adicional a base de carbón activado.
Instalación
La distancia mínima entre la superficie de cocción y la parte más baja de la campana no debe ser inferior a 50 cm en el caso de cocinas eléctricas y de 65 cm en el caso de cocinas a gas o mixtas.
Si las instrucciones para la instalación del dispositivo para cocinar con gas asignan una distancia mayor, hay que tenerlo en consideración.
La tensión de red debe corresponder con la tensión indicada en la etiqueta colocada en el interior de la campana. Si es suministrada con un enchufe, conectar la campana a un enchufe conforme a las normas en vigor y colocarlo en una
zona accesible, aún después de la instalación. Si no es suministrada con enchufe (conexión directa a la red) o clavija y no es posible situarla en un lugar accesible, aún después de la instalación, colocar un interruptor bipolar de acuerdo con las normativas, para asegurarse la desconexión completa a la red en el caso de la categoría de alta tensión III, conforme con las reglas de instalación.
¡ATENCIÓN!
Antes de reconectar el circuito de la campana a la red y de verificar el correcto funcionamiento, controlar siempre que el cable de red fue montado correctamente.
La campana está provista de un cable de alimentación especial; si el cable se daña, solicite uno nuevo al Servicio de Asistencia Técnica.
Montaje
La campana trae accesorios y de fijación adecuados para la mayor parte de paredes. De cualquier modo, conviene consultar a un profesional calificado para tener la certeza de que los materiales son adecuados a la pared / techo. La pared / el techo debe ser lo suficientemente fuerte para sostener el peso de la campana.
Funcionamiento
1. ON/OFF Luces
2. ON/OFF Motor
Si se pulsa la tecla "2" el motor arranca a la velocidad 1.
Si se pulsa el botón durante el funcionamiento, la campana pasa al estado OFF.
3. Disminución de la velocidad
Si se pulsa la tecla "3" se obtiene la disminución de la velocidad, desde la velocidad 4 (intensiva) a la velocidad 1.
4. Aumento velocidad
Si se pulsa la tecla "4" con la campana en el estado OFF, la campana se activa a la velocidad 1.
Si se pulsa la tecla durante el funcionamiento, se obtiene el aumento de la velocidad, desde la velocidad 1 a la velocidad 4 (intensiva).
La velocidad intensiva es temporizada. La temporización estándar es de 5 minutos, al final de la cual la campana se colocará en la velocidad 2.
Para desactivar la función antes de que se venza el tiempo, pulsar el botón "3"; la campana se colocará en la posición 3. Pulsando la tecla "2", la campana se apagará.
A cada velocidad corresponde una indicación en el display:
OFF: Ninguna indicación
Velocidad 1: 1
Velocidad 2: 2
Velocidad 3: 3
Velocidad 4: 4 relampagueante
5. Display
Indicación filtros grasas
La indicación de los filtros anti-grasas se activa después de 40 horas de su uso y aparece en el display con el número 1 relampagueante.
Cuando aparece dicha indicación, los filtros anti-grasas instalados tienen que ser lavados.
La indicación es visible con la campana en estado ON.
Para eliminar la indicación del filtro anti-grasas, pulsar la tecla "2" por más de 3", hasta que no se apague la indicación.
La eliminación de la indicación es posible con la campana extractora en estado ON.
La indicación del filtro de carbón (sólo para versión filtrante)
La indicación del filtro de carbón aparece después de 160 horas de uso y aparece en el display con el número 2 que parpadea.
Cuando aparece dicha indicación, el filtro de carbón instalado tiene que ser reemplazado.
La indicación es visible con la campana en estado ON.
Para eliminar la indicación del filtro de carbón, pulsar la tecla "2" por más de 3", hasta que no se apague la señal.
La eliminación de la indicación es posible con la campana en estado ON.
En el caso de indicación contemporánea de ambos filtros, en el display parpadean los números 1 y 2 alternativamente. El reset se efectúa realizando 2 veces el procedimiento descrito anteriormente.
La primera vez se resetea la indicación del filtro anti-grasas, la segunda se resetea la indicación del filtro de carbón.
En la modalidad estándar, la indicación del filtro de carbón no está activa.
Si se utiliza la campana en versión filtrante, es necesario activar la indicación del filtro de carbón.
Activación de la indicación del filtro de carbón:
Colocar la campana en OFF y pulsar contemporáneamente las teclas "2" y "3" por 3".
Los números 1 y 2 parpadearán alternativamente por 2".
Desactivación indicación filtro carbones:
Colocar la campana en OFF y pulsar contemporáneamente las teclas "2" y "3" por 3 segundos.
El número 1 parpadeará por 2 segundos.
Alarma Temperatura
La campana está equipada con un sensor de temperatura que activa el motor a la velocidad 3 en el caso en que la temperatura en la zona display sea demasiado elevada.
La condición de alarma es indicada por el display con la letra t parpadeante.
Esta condición permanece hasta que la temperatura no vaya más abajo del nivel de la alarma.
Se puede salir de esta modalidad si se pulsa el botón "2", "3" o "4".
Cada 30 segundos el sensor controla la temperatura ambiente de la zona display.
Visualizaciones Display
| Visualización | Estado |
| 1 | Velocidad 1 |
| 2 | Velocidad 2 |
| 3 | Velocidad 3 |
| 4 | Velocidad m4 (intensiva) |
| 5 | Mantenimiento bajo Grasas |
| 6 | Mantenimiento bajo Carbòn |
| 7 | Mantenimiento bajo Carbòn y suceso Carbòn |
| 8 | Alarma Temperatura |
Mantenimiento
Limpieza
Para la limpieza, utilice EXCLUSIVAMENTE un paño impregnado de detergente líquido neutro. ¡NO UTILICE UTENSILIOS O INSTRUMENTOS PARA LA LIMPIEZA! No utilice productos que contengan abrasivos. ¡NO UTILICE ALCOHOL! ¡NO UTILICE DESINFECTANTES NI PRODUCTOS QUE CONTENGAN CLORO!
Panel
Fig. 19-25
Limpiar el panel de aspiración perimetral con la misma frecuencia del filtro antigrasas. Usar un paño y un detergente líquido no muy concentrado. No utilice sustancias abrasivas.
Filtro antigrasa
Fig. 20-24
Retiene las partículas de grasa producidas cuando se cocina.
Debe limpiarse una vez al mes (o cuando el sistema de indicación de saturación de los filtros - si está previsto en el modelo que se posee - indica esta necesidad) con detergentes no agresivos, manualmente con un cepillo de cerdas suaves o bien en lavavajillas a bajas temperaturas y con ciclo breve.
Con el lavado en el lavavajillas, el filtro antigrasa metálico puede desteñirse, pero sus características de filtrado no cambian absolutamente.
Para desmontar el filtro antigrasa, tirar de la manija de desenganche de muelle.
Filtro al carbón activo (solamente para la versión filtrante)
Fig. 23
Retiene los olores desagradables producidos por la cocción de alimentos.
El filtro al carbón puede lavarse cada dos días (o cuando el sistema de indicación de saturación de los filtros - si está previsto en el modelo que se posee - indica esta necesidad) con agua caliente y detergentes adecuados o en lavavajillas a 65°C (en caso de lavado con lavavajillas, realice el ciclo de lavado completamente sin platos en el interior). Quite el agua que haya quedado en el filtro sin estropearlo, después póngalo en el horno a 100°C durante diez minutos para secarlo completamente. Cambie el almohadillado cada 3 años y cada vez que el paño se estropee.
Montaje
Instale el filtro al carbón en el reverso del filtro de grasas y fije con dos varillas.
¡Atención! Las varillas están incluidas en la confección del filtro al carbón y no en la campana.
Para desmontar el bajo, proceda en sentido inverso.
Sustitución de la lámpara
Fig. 26
Desconecte el aparato de la red eléctrica.
¡Atención! Antes de tocar las lámparas, asegúrese de que estén frías.
- Con un pequeño destornillador de punta de diamante, haga palanca sobre los bordes de la lámpara para sacarla. Sustituir la lámpara dañada.
Utilizar solo lámparas LED de máx. 2,6 W-GU4. Para mayores detalles, consultar la hoja anexa "ILCOS D" (posición alfanumérica "3c"). Para el montaje de la lámpara nueva, realice la operación en sentido inverso.
Si la iluminación no funciona, antes de llamar al servicio de asistencia técnica, revisar que las lámparas estén correctamente instaladas.
