Typ produktu	Kuchyňský digestoř
Značka	ELICA
Model	KUADRA
Verze	Odsávací (venkovní odvod) nebo filtrační (vnitřní recirkulace)
Minimální bezpečná vzdálenost (od varné desky)	50 cm pro elektrické sporáky, 65 cm pro plynové nebo kombinované sporáky
Průměr odvodního potrubí	Rovná se průměru připojovací příruby (není součástí dodávky)
Ovládání	Tlačítka: Zap/Vyp motoru, snížení rychlosti, zvýšení rychlosti; 4 rychlosti včetně časově omezené intenzivní
Rychlosti	1, 2, 3 a 4 (intenzivní, blikající, časově omezená)
Displej	Čísla: 1 (rychlost 1), 2 (rychlost 2), 3 (rychlost 3), 4 bliká (intenzivní rychlost); teplotní alarm
Tukový filtr	Kovový, čištění měsíčně (nebo každých 40 h provozu); signál údržby: 1 bliká
Uhlíkový filtr (volitelný)	Výměna každých 160 h provozu (signál: 2 bliká); ruční aktivace/deaktivace
Osvětlení	LED, 2,6 W max, typ GU4
Elektrické napájení	Napětí uvedené na výrobním štítku (zásuvka nebo jistič)
Materiál	Nerezová ocel (pravděpodobně)
Čištění	Vlhký hadřík a neutrální tekutý čisticí prostředek; nepoužívejte alkohol ani abraziva
Teplotní alarm	Detektor aktivující rychlost 3 při přehřátí; blikající displej
Hmotnost	Neuvedeno (odhad: přibližně 15–25 kg podle rozměrů)

Často kladené otázky - KUADRA ELICA

V jaké výšce by měl být digestoř instalován nad sporákem?

Minimální vzdálenost je 50 cm pro elektrický sporák a 65 cm pro plynový nebo kombinovaný sporák. Dodržujte pokyny vaší varné desky, pokud jsou vyšší.

Jak používat digestoř v recyklačním (filtračním) režimu?

Musíte nainstalovat uhlíkový filtr (není součástí dodávky). Poté aktivujte signál údržby uhlíkového filtru podržením tlačítek 2 a 3 současně po dobu 3 sekund v režimu OFF.

Jak čistit tukový filtr?

Čistěte kovový filtr jednou za měsíc (nebo když bliká signál 1). Použijte neagresivní čisticí prostředek, ručně nebo v myčce nádobí při nízké teplotě a krátkém cyklu. Pro demontáž zatáhněte za pružinovou rukojeť.

Jak vyměnit uhlíkový filtr?

Vyměňte uhlíkový filtr každých 160 hodin provozu (bliká signál 2). Nainstalujte jej za tukový filtr a upevněte dvěma tyčinkami dodanými s filtrem. Demontujte opačným postupem.

Jak resetovat signál údržby filtrů?

Pro tukový filtr: stiskněte tlačítko 2 na více než 3 sekundy, digestoř v chodu. Pro uhlíkový filtr: stejný postup (digestoř musí být v chodu). Pokud blikají oba, proveďte operaci dvakrát.

Co dělat, když se digestoř zastaví nebo zobrazí alarm?

Teplotní alarm (blikající displej) indikuje přehřátí. Motor přepne na rychlost 3. Jakmile teplota klesne, stiskněte libovolné tlačítko (2, 3 nebo 4) pro opuštění režimu alarmu.

Jak vyměnit LED osvětlení?

Odpojte digestoř od sítě. Malým plochým šroubovákem páčte na okraji žárovky a vyjměte ji. Nahraďte LED žárovkou max. 2,6 W, typ GU4. Montáž proveďte opačným postupem.

Mohu používat digestoř bez tukového filtru?

Ne, digestoř nikdy nesmí být používána bez správně namontovaného tukového filtru. Hrozí nebezpečí požáru a poškození spotřebiče.

Jak vybrat mezi odsávací a filtrační verzí?

Odsávací verze vyžaduje odvodní potrubí do exteriéru (není součástí dodávky). Filtrační verze recirkuluje vzduch přes uhlíkový filtr. Pokud nemáte venkovní odvod, zvolte filtrační verzi.

Jaká jsou základní bezpečnostní pravidla?

Nikdy neflambujte pod digestoří. Před údržbou odpojte od sítě. Nepoužívejte externí časovač. Dbejte na to, aby si děti s přístrojem nehrály. Dodržujte bezpečnostní vzdálenosti.

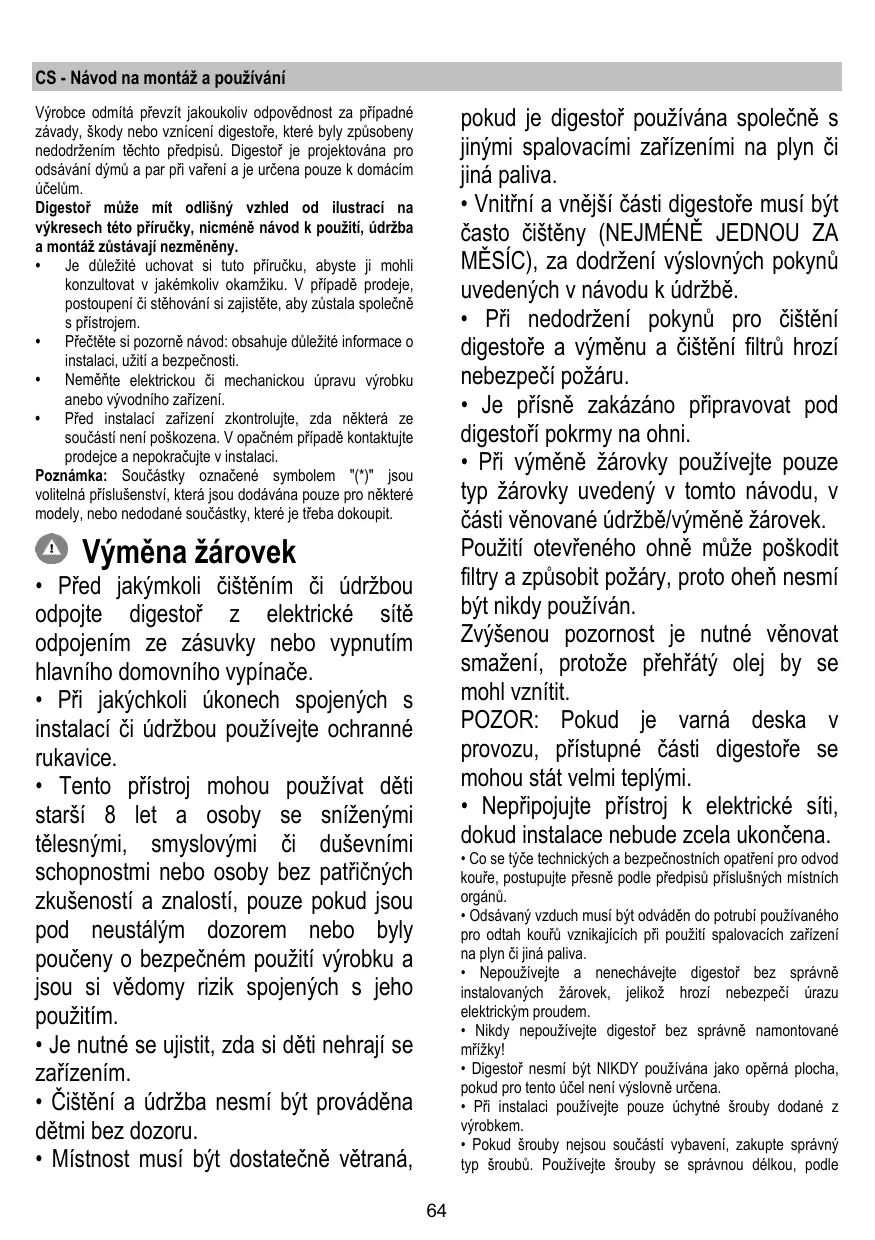

NÁVOD K OBSLUZE KUADRA ELICA

Návod na montáž a používání

Návod k montáži a užití

Digestoř může mít odlišný vzhled od ilustrací na výkresech této příručky, nicméně návod k použití, údržba a montáž zůstávají nezměněny.

• Je důležité uchovat si tuto příručku, abyste ji mohli konzultovat v jakémkoliv okamžiku. V případě prodeje, postoupení či stěhování si zajistěte, aby zůstala společně s přístrojem.
• Přečtěte si pozorně návod: obsahuje důležité informace o instalaci, užití a bezpečnosti.
• Nemeňte elektrickou či mechanickou úpravu výrobku anebo vývodního zařízení.
• Před instalací zařízení zkontrolujte, zda některá ze součástí není poškozena. V opačném případě kontaktujte prodejce a nepokračujte v instalaci.

Poznámka: Součástky označené symbolem "(*)" jsou volitelná příslušenství, která jsou dodávána pouze pro některé modely, nebo nedodané součástky, které je třeba dokoupit.

Výměna žárovek

• Před jakýmkoli čištěním či údržbou odpojte digestoř z elektrické sítě odpojením ze zásuvky nebo vypnutím hlavního domovního vypínače.
• Při jakýchkoli úkonech spojených s instalací či údržbou používejte ochranné rukavice.
• Tento přístroj mohou používat děti starší 8 let a osoby se sníženými tělesnými, smyslovými a duševními schopnostmi nebo osoby bez patřičných zkušeností a znalostí, pouze pokud jsou pod neustálým dozorem nebo byly poučeny o bezpečném použití výrobku a jsou si vědomy rizik spojených s jeho použitím.
• Je nutné se ujistit, zda si děti nehrají se zařízením.
• Čištění a údržba nesmí být prováděna dětmi bez dozoru.
• Místnost musí být dostatečně větrána.

Pokud je digestoř používána společně s jinými spalovacími zařízeními na plyn či jiná paliva.

• Vnitřní a vnější části digestoře musí být často čištěny (nejméně jednou za měsíc), za dodržení výslovných pokynů uvedených v návodu k údržbě.
• Při nedodržení pokynů pro čištění digestoře a výměnu a čištění filtrů hrozí nebezpečí požáru.
• Je přísně zakázáno připravovat pod digestoří pokrmy na ohni.
• Při výměně žárovky používejte pouze typ žárovky uvedený v tomto návodu, v části věnované údržbě/výměně žárovek.

Použití otevřeného ohně může poškodit filtry a způsobit požáry, proto oheň nesmí být nikdy používán.

Zvýšenou pozornost je nutné věnovat smažení, protože přehřátý olej by se mohl vznítit.

POZOR: Pokud je varná deska v provozu, přístupné části digestoře se mohou stát velmi teplými.

• Nepřipojujte přístroj k elektrické síti, dokud instalace nebude zcela ukončena.
• Co se týče technických a bezpečnostních opatření pro odvod kouře, postupujte přesně podle předpisů příslušných místních orgánů.
• Odsávaný vzduch musí být odváděn do potrubí používaného pro odtah kouřů vznikajících při použití spalovacích zařízení na plyn či jiná paliva.
• Nepoužívejte a nenechávejte digestoř bez správně instalovaných žárovek, jelikož hrozí nebezpečí úrazu elektrickým proudem.
• Nikdy nepoužívejte digestoř bez správně namontované mřížky!
• Digestoř nesmí být NIKDY používána jako opěrná plocha, pokud pro tento účel není výslovně určena.
• Při instalaci používejte pouze úchytné šrouby dodané s výrobkem.
• Pokud šrouby nejsou součástí vybavení, zakupte správný typ šroubu. Používejte šrouby se správnou délkou, podle

pokynů v návodu k instalaci.

V případě pochyb se obraťte na pověřený servis nebo se poraďte s odborným personálem.

POZOR!

V případě chybějící instalace šroubů a upevňovacích prvků dle pokynů uvedených v tomto návodu může dojít ke vzniku nebezpečí elektrické povahy. Nepoužívejte s programátorem, časovým spínačem, samostatným dálkovým ovládáním nebo jiným zařízením, které se aktivuje automaticky.

Tento spotřebič je označen v souladu s evropskou směrnicí 2012/19/EC o likvidaci elektrického a elektronického zařízení (WEEE). Zajištěním správné likvidace tohoto výrobku pomůžete zabránit případným negativním důsledkům na životní prostředí a lidské zdraví, ke kterým by nevhodnou likvidací tohoto výrobku mohlo dojít.

Symbol na výrobku nebo na dokumentech přiložených k výrobku udává, že tento spotřebič nepatří do domácího odpadu. Spotřebič je nutné odvézt do sběrného místa pro recyklaci elektrického a elektronického zařízení.

Likvidace musí být provedena v souladu s místními předpisy o ochraně životního prostředí, které se týkají likvidace odpadu.

Podrobnější informace o zpracování, rekuperaci a recyklaci tohoto výrobku zjistěte u příslušného místního úřadu, služby pro likvidaci domovního odpadu nebo v obchodě, kde jste výrobek zakoupili.

Přístroj byl navržen, testován a vyroben v souladu s:

• Bezpečnost: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233. Výkonnost: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

(Mezinárodní výbor pro rádiové rušení, pozn. překl.) Doporučení pro správné použití s cílem snížit dopad na životní prostředí:

Zapněte digestoř na minimální rychlost, když začnete vařit, a nechte ji běžet několik minut poté, co jste vaření ukončili. Zvyšte rychlost pouze v případě nadměrného množství kouře nebo páry a použijte podporu rychlosti (i) jenom v extrémních situacích. Vyměňte uhlíkový filtr (y), je-li to nutné pro udržení účinnosti snižování zápachu. Vyčistěte tukový filtr (y), je-li to nutné pro udržení jeho účinnosti. Použijte maximální průměr potrubního systému, jak je uvedeno v tomto návodu, pro optimalizaci účinnosti a minimalizaci hluku.

Použití

Digestoř je možné použít s odsáváním mimo místnost, nebo s recirkulačním filtrem pro čištění vzduchu v místnosti.

Odsávací provedení

Páry jsou vyváděny mimo místnost odtahovým potrubím upevněným na spojovací přírubě.

POZOR!

Odtahové potrubí není součástí vybavení a je třeba ho zakoupit.

Průměr odtahového potrubí se musí rovnat průměru spojovacího prstence.

POZOR!

Jestliže je digestoř vybavena filtry s uhlíkem, musejí být vyňaty.

Napojte digestoř na odtahové potrubí se stejným průměrem jako má vývod vzduchu (spojovací příruba).

Použití odtahového potrubí menším průměrem způsobí snížení výkonu a zvýšení hluku.

Za to výrobce odmítá jakoukoliv zodpovědnost.

! Používejte co nejkratší odtahové potrubí. ! Používejte odtahové potrubí s co nejmenším počtem záhybů (maximální úhel záhybu: 90°). Vyhněte se zásadním změnám sekce vedení odtahu.

Filtrační provedení

Odsávaný vzduch bude před návratem do místnosti zbaven tuku a pachů. K použití digestoře v této verzi je nutné instalovat dodatečný systém filtrování na základě aktivních uhlíků.

Instalace

Minimální vzdálenost mezi podporou nádoby na varné ploše a nejnižší částí digestoře nesmí být menší než 50 cm v případě elektrických sporáků, 65 cm v případě plynových či smíšených sporáků.

Pokud návod na instalaci varného zařízení na plyn doporučuje větší vzdálenost, je třeba se tímto pokynem řídit.

Elektrické připojení

Síťové napětí musí odpovídat napětí uvedenému na štítku s charakteristikami umístěného uvnitř krytu. Pokud je kryt vybaven připojkou, stačí jej zapojit do zásuvky odpovídající platným normám, která se nachází ve snadno dosažitelném prostoru i po provedené montáži. Pokud kryt není vybaven připojkami (přímé připojení k síti) nebo se zásuvka nenachází ve snadno dosažitelném prostoru i po provedené montáži, je třeba použít dvoupólový vypínač odpovídající normám, který zaručí úplné odpojení od sítě v podmínkách kategorie přepětí III, v souladu s pravidly instalace.

POZOR!

Dříve než opět napojíte obvod digestoře na síťové napájení a ověříte správné fungování, zkontrolujte si vždy, že síťový kabel je správně namontován.

Digestoř je vybavena speciálním napájecím kabelem; v případě poškození kabelu vyžádejte si ho u servisní služby.

Instalace

Digestoř je dodávána se speciálními hmoždinkami, které jsou vhodné pro zavěšení do většiny stropních konstrukcí. Přesto by měl zavěšení provést kvalifikovaný odborný pracovník, který rozhodne, zda jsou tyto hmoždinky vhodné pro místní typ a materiál stropní konstrukce. Zároveň zhodnotí únosnost stropu pro digestoř.

Provoz

1. ON/OFF Svítidla

2. ON/OFF Motor

Stisknutím tlačítka "2" motor přechází na rychlost 1.

Stisknutím tlačítka během fungování digestoř přechází do stavu OFF.

3. Snížení rychlosti

Stisknutím tlačítka "3" dojde ke snížení rychlosti, ze 4. (intenzivní) na rychlost 1.

4. Zvýšení rychlosti

Stisknutím tlačítka "4" s digestoří ve stavu OFF, digestoř přechází na rychlost 1.

Stisknutím tlačítka během fungování se dosáhne zvýšení rychlosti, z 1. na 4. (intenzivní).

Intenzivní rychlost je časovaná. Standardní časování je 5', poté se digestoř umístí na rychlost 2.

K odstavení funkce před vypršením času stiskněte tlačítko "3", digestoř se zastaví na rychlosti 3, stisknutím tlačítka "2" digestoř bude vypnuta.

Každé rychlosti odpovídá hlášení na displeji.

OFF: žádné hlášení

Rychlost 1: 1

Rychlost 2: 2

Rychlost 3: 3

Rychlost 4: 4 bliká

5. Displej

Signalizace filtru proti mastnotám

Filtr proti mastnotám signalizuje po 40 hodinách užítí hlášením na displeji blikajícím číslem 1.

Jakmile se objeví tato signalizace, instalovaný filtr proti mastnotám musí být umyt.

Signalizace je viditelná s digestoří ve stavu ON.

K odstranění signalizace filtru proti mastnotám stiskněte tlačítko "2" po dobu více než 3", až do okamžiku, kdy signalizace zhasne.

Odstranění signalizace je možné s digestoří ve stavu ON.

Signalizace filtru s uhlíkem (pouze pro filtrující verzi)

Signalizace filtru s uhlíkem přichází po 160 hodinách užití a je

vyznačena na displeji blinkajícím číslem 2.

Jakmile se objeví tato signalizace, filtr s uhlíkem musí být vyměněn.

Signalizace je viditelná s digestoří ve stavu ON.

K odstranění signalizace filtru s uhlíkem stiskněte tlačítko "2" po dobu více než 3", až do okamžiku, kdy signalizace zhasne.

Odstranění signalizace je možné s digestoří ve stavu ON.

V případě současné signalizace obou filtrů, na displeji budou blikat střídavě čísla 1 a 2.

Opětné nastavení proběhne dvojnásobným provedením výše uvedené procedury.

Poprvé se opět nastaví signalizace filtru proti mastnotám, podruhé se opět nastaví signalizace filtru s uhlíkem.

V modalitě standard signalizace filtru s uhlíkem není aktivní.

V případě, že se použije digestoř ve filtrační verzi, je nutné uvést do funkce signalizaci filtru s uhlíkem.

Aktivace signalizace filtru s uhlíkem:

Umístěte digestoř do pozice OFF a stiskněte současně tlačítka "2" a "3" po dobu 3 sekund.

Čísla 1 a 2 budou blikat střídavě po dobu 2 sekund.

Odstavení signalizace filtru s uhlíkem:

Nastavte digestoř do pozice OFF a stiskněte současně tlačítka "2" a "3" po dobu 3 sekund.

Číslo 1 bude blikat po dobu 2 sekund.

Poplach teploty

Digestoř je vybavena senzorem teploty, který uvádí motor na rychlost 3 v případě, že teplota v zóně displeje je příliš vysoká.

Situace poplachu je vyznačena na displeji blikajícím písmenem t.

Tento stav zůstane až do okamžiku, kdy teplota sestoupí pod výstražný práh.

Je možné vystoupit z této modality stisknutím tlačítka "2", "3" nebo "4".

Senzor ověřuje teplotu v zóně displeje každých 30 sekund.

Vizualizace displeje

Vizualizeace	Stav
1	Rychlost 1
2	Rychlost 2
3	Rychlost 3
4	Rychlost 4 (intenzivni)
5	Śdrżba filtru proti mastnotám
2	Üdržba filtru s uhlikem
1	Üdržba filtru proti mastnotám a filtru s uhlikem
-	Poplach temperatura

Údržba

Čistění

Pro čištění je třeba použít VÝHRADNĚ látku navlhčenou neutrálními tekutými čisticími prostředky. NEPOUŽÍVEJTE ŽÁDNÉ NÁSTROJE NEBO POMŮCKY NA ČIŠTĚNÍ. NEPOUŽÍVEJTE ALKOHOL!

Panel

Obr. 19-25

Vyčistěte obvodový odsávací panel stejně často jako filtr proti mastnotám, používejte látku a tekutý nepříliš koncentrovaný rozpouštěcí prostředek. Nepoužívejte hrubé brusné látky.

Tukový filtr

Obr. 20-24

Zadržuje částice tuku uvolňující se při vaření.

Tukový filtr se musí 1x do měsíce vyčistit (vyprat), anebo jestliže systém vyznačování saturace filtru - pokud je součástí vybavení vlastního modelu - vyznačuje tuto potřebu. Je možné jej čistit ručně jemným mycím prostředkem nebo v myčce nádobí při nejnižší teplotě a kratším programu. Demontáž tukového filtru je znázorněna - zatlačte na západku filtru.

Filtr s aktivním uhlíkem (jen u filtrační verze)

Obr. 23

Tento filtr pohlcuje nepříjemné pachy vznikající při vaření. Filtr s uhlíkem může být umýván jednou za dva měsíce (anebo v okamžiku, kdy tuto potřebu vyznačuje systém saturace filtru - pokud je součástí vybavení Vašeho modelu) teplou vodou anebo v myčce nádobí pracující za teploty 65°C (v případě mytí v myčce nádobí nechte projít kompletní cyklus mytí a nenechávejte jej uvnitř nádobí).

Vyjměte přebytečnou vodu, aniž byste poškodili filtr, potom ho položte na 10 minut do trouby vyhřáté na 100°C, aby se zcela osušil.

Vyměňujte podložku jednou za 3 roky a kdykoliv se látka začne být poškozená.

Montáž

Namontujte filtr s uhlíkem na zadní stranu tukového filtru a upevněte dvěma páskami.

Pozor! Pásky jsou součástí vybavení uhlíkového filtru a nikoliv digestoře.

K demontáži filtru postupujte opačně.

Výměna žárovek

Obr. 26

Odpojte přístroj z elektrické sítě.

Pozor! Dříve než se dotknete svítidel si ověřte, že vychladla.

Vyjměte ochranu jemným vypáčením pomocí malého šroubováku či podobného nástroje. Vyměňte poškozenou žárovku.

Používejte pouze žárovky LED max. 2,6 W - GU4. Další podrobnosti naleznete v přiloženém listu "ILCOS D" (alfanumerická pozice "3c").

• Připojte lampičku k el. vedení a vsuňte lampičku zpět do otvoru digestoře.

Jestliže osvětlení nefunguje, dříve než zavoláte servis si ověřte, zda jste správně nasadili žárovky do uložení.

Tento spotřebič je označený v souladu s evropskou směrnicí 2012/19/EC o likvidaci elektrického a elektronického zařízení (WEEE).

Ujištěním se, že tento výrobek byl po své životnosti odstraněn správným způsobem, uživatel přispívá k předcházení možným negativním následkům pro životní prostředí a zdraví.

potrubního systému, jak je uvedeno v tomto návodu, na optimalizaci účinnosti a minimalizaci hluku.

Používání

Výpary sú vypúšťané von prostredníctvom výfukového potrubia upevneného na spojovacej prírube.

UPOZORNENIE!

Odtahové potrubie nie je súčasťou výbavy a je nutné ho zakúpiť.

V tejto záruke sa vyhýba každej zodpovednosti.

Elektrické napojenie

Sieťové napätie musí zodpovedať napätiu uvedenému na

3. Zníženie rýchlosti

Stlačením tlačidla „3“ dôjde k zníženiu rýchlosti, z rýchlosti 4 (intenzívna) na rýchlosť 1.

4. Zvýšenie rýchlosti

Stlačením tlačidla „4“ s odsávačom pary v stave OFF, odsávač pary prechádza do rýchlosti 1.

Stlačením tlačidla počas činnosti odsávača pary dôjde k zvýšeniu rýchlosti, z rýchlosti 1 do rýchlosti 4 (intenzívna).

Intenzívna rýchlosť je časovaná. Štandardné časovanie je 5', potom sa odsávač pary nastaví do rýchlosti 2.

Pre deaktiváciu činnosti, skôr ako uplynie čas, stlačte tlačidlo „3“ – odsávač pary sa nastaví do rýchlosti 3, stlačením tlačidla „2“ sa odsávač pary vypne.

Každej rýchlosti zodpovedá jedna signalizácia na displeji:

Rýchlosť 4: 4 blikajúce

5. Displej

Krátkým stisknutím se vynuluje signalizace filtru tuků, druhým stisknutím se vynuluje signalizace uhlíkového filtru.

Ve standardním režimu není signalizace uhlíkového filtru aktivní.

Při použití odsavače par ve filtrační verzi je nutné uvést do činnosti signalizaci uhlíkového filtru.

Odsavač par je vybaven teplotním čidlem, které v případě, že teplota v prostoru displeje je příliš vysoká, aktivuje motor na rychlost 3.

Stav poplachu je indikován na displeji blikajícím písmenem t.

Zobrazenie	Stav
1	Rychlost' 1
2	Rychlost' 2
3	Rychlost' 3
4	Rychlost' 4 (intensivna)
5	Üdržba filtra Tukov
6	Üdržba Uhlikového filtra
7	Üdržba filtra Tukov a Uhlikového filtra
8	Alarm teploty

Údržba

Čištění

Při čištění je třeba použít výhradně látku navlhčenou neutrálními tekutými čisticími prostředky.

NEPOUŽÍVEJTE ŽÁDNÉ NÁSTROJE NEBO POMŮCKY NA ČIŠTĚNÍ. NEPOUŽÍVEJTE ALKOHOL!

Panel

Obr. 19-25

Musí být čištěn jednou za měsíc (nebo když upozorňovací systém nasycenosti filtrů - pokud je jím příslušný model vybaven - upozorní na tuto nutnost), nedráždivými čisticími prostředky ručně nebo v myčce s nízkou teplotou vody a krátkým cyklovým programem.

Při mytí v myčce se může protitukový filtr odbarvit, ale jeho filtrační charakteristika se tím vůbec nezmění.

Pro odpojení protitukových filtrů potáhněte za pružinový háček.

Používejte pouze LED žárovky max. 2,6 W-GU4. Další podrobnosti najdete v přiloženém letáku "ILCOS D" (alfanumerická poloha "3c").
