Vrsta izdelka	Kuhinjska napa
Znamka	ELICA
Model	KUADRA
Različica	Odsesovalna (zunanji odvod) ali filtrirna (notranji recikliranje)
Minimalna varnostna razdalja (kuhalna plošča)	50 cm za električne kuhalne plošče, 65 cm za plinske ali mešane kuhalne plošče
Premer odvodne cevi	Enak premeru priključne prirobnice (ni priloženo)
Upravljanje	Tipke: Vklop/izklop motorja, zmanjšanje hitrosti, povečanje hitrosti; 4 hitrosti, vključno z začasno intenzivno
Hitrosti	1, 2, 3 in 4 (intenzivna, utripajoča, začasna)
Prikaz	Številke: 1 (hitrost 1), 2 (hitrost 2), 3 (hitrost 3), 4 utripajoča (intenzivna hitrost); temperaturni alarm
Filter proti maščobi	Kovinski, mesečno čiščenje (ali vsakih 40 ur uporabe); servisni signal: 1 utripajoča
Ogljeni filter (neobvezen)	Zamenjava vsakih 160 ur uporabe (signal: 2 utripajoča); ročna aktivacija/deaktivacija
Osvetlitev	LED, največ 2,6 W, tip GU4
Električni priključek	Napetost, navedena na ploščici (stenska vtičnica ali odklopnik)
Material	Nerjaveče jeklo (verjetno)
Čiščenje	Vlažna krpa in nevtralno tekoče čistilo; ne uporabljajte alkohola ali abrazivov
Temperaturni alarm	Senzor, ki v primeru pregrevanja aktivira hitrost 3; utripajoč prikaz
Teža	Ni navedeno (ocena: približno 15–25 kg, odvisno od dimenzij)

Pogosto zastavljena vprašanja - KUADRA ELICA

Na kakšni višini naj namestim napo nad kuhalno ploščo?

Minimalna razdalja je 50 cm za električno kuhalno ploščo in 65 cm za plinsko ali mešano kuhalno ploščo. Upoštevajte navodila vaše kuhalne plošče, če so večja.

Kako uporabljati napo v filtrirnem načinu (recikliranje)?

Namestiti morate ogljeni filter (ni priložen). Nato aktivirajte servisni signal ogljenega filtra tako, da v načinu OFF hkrati pritisnete tipki 2 in 3 za 3 sekunde.

Kako očistiti filter proti maščobi?

Kovinski filter očistite enkrat mesečno (ali ko signal 1 utripa). Uporabite neagresivno čistilo, ročno ali v pomivalnem stroju pri nizki temperaturi in kratkem programu. Potegnite vzmetni ročaj za demontažo.

Kako zamenjati ogljeni filter?

Ogljeni filter zamenjajte vsakih 160 ur uporabe (signal 2 utripa). Namestite ga za filter proti maščobi tako, da ga pritrdite z dvema paličicama, priloženima filtru. Demontirajte v obratnem vrstnem redu.

Kako ponastaviti servisni signal filtrov?

Za filter proti maščobi: pritisnite tipko 2 za več kot 3 sekunde, ko napa deluje. Za ogljeni filter: enak postopek (napa mora delovati). Če oba utripata, opravite postopek dvakrat.

Kaj storiti, če se napa ustavi ali prikaže alarm?

Temperaturni alarm (utripajoč prikaz) pomeni pregrevanje. Motor preklopi na hitrost 3. Ko temperatura pade, pritisnite eno od tipk (2, 3 ali 4), da zapustite način alarma.

Kako zamenjati LED osvetlitev?

Izvlecite napo. Z majhnim ploščatim izvijačem dvignite rob žarnice in jo odstranite. Zamenjajte z LED žarnico največ 2,6 W, tip GU4. Ponovno sestavite v obratnem vrstnem redu.

Ali lahko uporabljam napo brez filtra proti maščobi?

Ne, napa nikoli ne sme delovati brez pravilno nameščenega filtra proti maščobi. To predstavlja nevarnost požara in poškoduje napravo.

Kako izbrati med odsesovalno in filtrirno različico?

Odsesovalna različica zahteva odvodno cev na prosto (ni priložena). Filtrirna različica reciklira zrak prek ogljenega filtra. Če nimate zunanjega odvoda, izberite filtrirno različico.

Kaj so bistvena varnostna navodila?

Nikoli ne cvrite pod napo. Pred vzdrževanjem izključite napajanje. Ne uporabljajte zunanjega programatorja. Poskrbite, da se otroci ne igrajo z napravo. Upoštevajte varnostne razdalje.

NAVODILA ZA UPORABO KUADRA ELICA

Vizualizacija na zaslonu

Vizuelizacija	Stanja
1	Brzina broj 1
2	Brzina broj 2
3	Brzina broj 3
4	Brzina broj 4 (intenzivna)
5	Održavanje filtera za Uklanjanje masnoće
6	Održavanje Karbonskog filtera
7	Održavanje filtera za Uklanjanje masnoće i Karbonskog filtera
8	Alarm Temperature

Vzdrževanje

Čiščenje

Za čiščenje uporabljajte izključno mehko vlažno krpo in nevtralna tekoča čistila. Ne uporabljajte orodij ali pripomočkov za čiščenje.

Izogibajte se uporabi izdelkov, ki praskajo. NE UPORABLJAJTE ALKOHOLA!

Panel

Sl. 19-25

Očistite obodni panel za sesanje tako pogosto, kot čistite filter za maščobe, s pomočjo krpe in tekočega detergenta, ki ni visoko koncentriran. Ne uporabljajte izdelkov, ki praskajo.

Filter za maščobe

Sl. 20-24

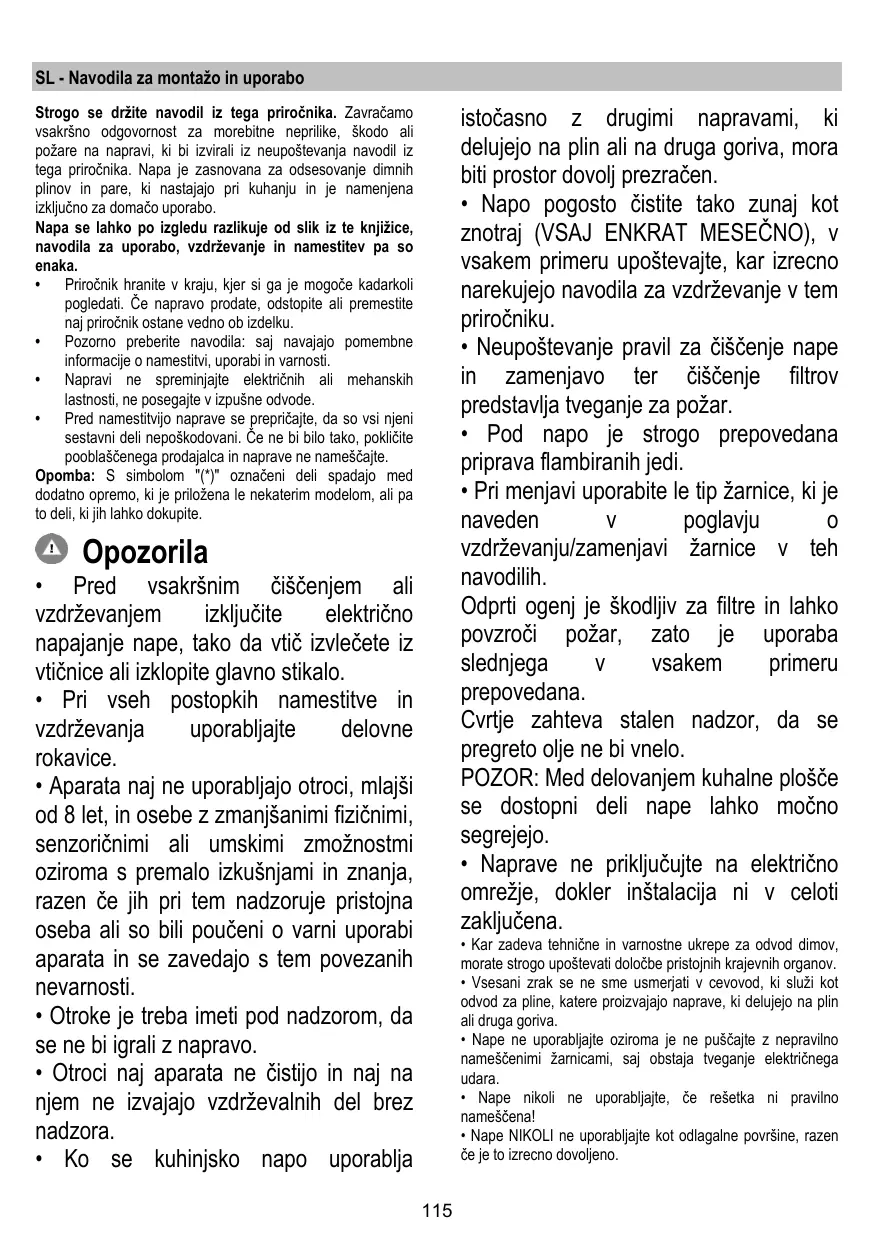

Strogo upoštevajte navodila iz tega priročnika. Zavračamo vsakršno odgovornost za morebitne nesreče, škodo ali požare na napravi, ki bi izvirali iz neupoštevanja navodil iz tega priročnika. Napa je zasnovana za odsesavanje dimnih plinov in pare, ki nastajajo pri kuhanju, in je namenjena izključno za domačo uporabo.

Napa se lahko po videzu razlikuje od slik iz te knjižice, navodila za uporabo, vzdrževanje in namestitev pa so enaka.

• Priročnik hranite na mestu, kjer si ga je mogoče kadarkoli pogledati. Če napravo prodate, odstopite ali premaknete, naj priročnik ostane vedno ob izdelku.
• Pozorno preberite navodila: saj vsebujejo pomembne informacije o namestitvi, uporabi in varnosti.
• Naprave ne spreminjajte električnih ali mehanskih lastnosti, ne posegajte v izpušne odvode. Pred namestitvijo naprave se prepričajte, da so vsi njeni sestavni deli nepoškodovani. Če ne bi bilo tako, pokličite pooblaščenega prodajalca in naprave ne nameščajte.

Opomba: S simbolom "(*)" označeni deli spadajo med dodatno opremo, ki je priložena le nekaterim modelom, ali pa so to deli, ki jih lahko dokupite.

Opozorila

Pred vsakršnim čiščenjem ali vzdrževanjem izključite električno napajanje nape, tako da vtikač izvlečete iz vtičnice ali izklopite glavno stikalo. Pri vseh postopkih namestitve in vzdrževanja uporabljajte delovne rokavice. - Aparata ne smejo uporabljati otroci, mlajši od 8 let, in osebe z zmanjšanimi fizičnimi, senzoričnimi ali umskimi zmožnostmi oziroma s premalo izkušnjami in znanja, razen če jih pri tem nadzoruje pristojna oseba ali so bili poučeni o varni uporabi aparata in se zavedajo s tem povezanih nevarnosti. - Otroke je treba imeti pod nadzorom, da se ne bi igrali z napravo. - Otroci naj aparata ne čistijo in na njem ne izvajajo vzdrževalnih del brez nadzora. - Ko se kuhinjska napa uporablja

istočasno z drugimi napravami, ki delujejo na plin ali na druga goriva, mora biti prostor dovolj prezračen.

• Napo pogosto čistite tako zunaj kot znotraj (VSAJ ENKRAT MESEČNO), v vsakem primeru upoštevajte, kar izrecno narekujejo navodila za vzdrževanje v tem priročniku.
• Neupoštevanje pravil za čiščenje nape in zamenjavo ter čiščenje filtrov predstavlja tveganje za požar.
• Pod napo je strogo prepovedana priprava flambiranih jedi.
• Pri menjavi uporabite le tip žarnice, ki je naveden v poglavju o vzdrževanju/zamenjavi žarnice v teh navodilih.

Odprti ogenj je škodljiv za filtre in lahko povzroči požar, zato je uporaba slednjega v vsakem primeru prepovedana.

Cvrtje zahteva stalen nadzor, da se pregreto olje ne bi vnelo.

POZOR: Med delovanjem kuhalne plošče se dostopni deli nape lahko močno segrejejo.

• Naprave ne priključujte na električno omrežje, dokler instalacija ni v celoti zaključena.
• Kar zadeva tehnične in varnostne ukrepe za odvod dimov, morate strogo upoštevati določbe pristojnih krajevnih organov.
• Vsesani zrak se ne sme usmerjati v cevovod, ki služi kot odvod za pline, katere proizvajajo naprave, ki delujejo na plin ali druga goriva.
• Nape ne uporabljajte oziroma je ne puščajte z nepravilno nameščenimi žarnicami, saj obstaja tveganje električnega udara.
• Nape nikoli ne uporabljajte, če rešetka ni pravilno nameščena!
• Nape NIKOLI ne uporabljajte kot odlagalne površine, razen če je to izrecno dovoljeno.
• Za nameščanje izdelka uporabite le priložene pritrdilne vijake. Če jih ni na voljo, pa kupite pravo vrsto vijakov. Uporabite vijake prave dolžine, ki so navedeni v navodilih za namestitev.
• V primeru dvomov se posvetujte s pooblaščenim servisnim centrom ali s podobno usposobljeno osebo.

POZOR!

• Če pri montaži vijakov in pritrdilnih elementov ne upoštevate teh navodil, obstaja nevarnost električnega udara.
• Ne uporabljajte s programatorjem, časovnikom, daljinskim upravljalnikom ali drugimi napravami, ki se samodejno aktivirajo.

Ta naprava je označena skladno z Evropsko direktivo 2012/19/EC, Waste Electrical and Electronic Equipment (WEEE oziroma direktivo o odpadni električni in elektronski opremi). S pravilnim odlaganjem tega izdelka uporabnik prispeva k preprečevanju morebitnih negativnih posledic na okolje in zdravje.

Znak na izdelku ali na priloženi dokumentaciji označuje, da se ga ne sme zavreči med komunalne odpadke, temveč odnesti na ustrezno zbirno mesto za recikliranje odpadne električne in elektronske opreme. Napravo zavrzite skladno z lokalnimi predpisi, ki veljajo na področju odlaganja odpadkov. Za dodatne informacije o ravnanju, ponovni uporabi in recikliranju tega izdelka se obrnite na ustrezno lokalno službo, zbirni center komunalnih odpadkov ali trgovino, kjer ste izdelek kupili.

Aparat je bil zasnovan, testiran in izdelan v skladu z:

• Varnost: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Rezultati: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Predlogi za pravilno uporabo, s katero lahko zmanjšate vpliv na okolje: Napo prižgite na minimalni moči ON ob začetku kuhanja, in jo pustite, naj deluje tudi nekaj minut po koncu kuhanja. Hitrost povečajte le takrat, ko je prisotno veliko dimov in pare, način(e) boost uporabite le v izjemnih situacijah. Ogleni(e) filter(re) po potrebi zamenjate, ter tako ohranite učinkovitost pri odpravljanju neprijetnih vonjav. Maščobni(e) filter(re) očistite po potrebi, ter tako ohranite njegovo (njihovo) učinkovitost. Uporabite sisteme z maksimalnimi diametri, navedene v tem priročniku, ter tako optimizirajte učinkovitost in zmanjšajte hrup.

Uporaba

Napa je izdelana za uporabo v odzračevalni različici z zunanjim odvodom ali obtočni oz. filtracijski z notranjim obtokom.

Sesalna različica

Hlapi so usmerjeni navzven po odvodni cevi, ki je pritrjena na priključno prirobnico.

POZOR!

Odvodna cev ni priložena napi in jo je potrebno kupiti ločeno. Premer odvodne cevi mora biti enak premeru spojnega obročka.

POZOR!

Če je napa opremljena z oglenimi filtri, je slednje potrebno odstraniti.

Povežite napo s cevmi in odprtinami z vodoravnim odtokom enakega premera kot je premer izhoda za zrak (spojna prirobnica).

Uporaba cevi in odprtin z vodoravnim odtokom, ki imajo manjši premer, bo vplivala na zmanjšanje učinkov sesanja in močno povečala hrupnost.

Zato za takšno delovanje odklanjamo vsakršno odgovornost.

! Cevovod naj bo dolg toliko, kolikor znaša najmanjša nujna dolžina. ! Cevovod naj ima čim manj krivin (največji kot upogiba: 90°). Izogibajte se izrazitim spremembam smeri cevovoda.

Različica s filtriranjem

Iz vsesanega zraka so pred ponovnim vnosom v prostor odstranjeni maščoba in neprijetne vonjave. Pri uporabi nape v tej izvedbi je potrebno namestiti dodatni filter na osnovi aktivnega oglja.

Instalacija

Minimalna razdalja med podporno površino posod na kuhalni površini in spodnjim delom nape za kuhinjske prostore ne sme biti manjša od 50 cm pri električnih štedilnikih in 65 cm pri plinskih ali mešanih štedilnikih.

Če je v navodilih za instalacijo plinskega kuhalnika napisana večja razdalja, jo je treba tudi upoštevati.

! Električna povezava

Omrežna napetost mora ustrezati napetosti, navedeni na nalepki z lastnostmi, nameščeni v notranjosti nape. Če ima napa vtič, slednjega vstavite v vtičnico, ki je skladna z veljavnimi predpisi in se nahaja na takem mestu, ki bo dostopno tudi po vgradnji naprave. Če napa nima vtiča (neposredna povezava na omrežje) ali se vtič nahaja na takem mestu, ki po vgradnji naprave ne bi bilo dostopno, namestite dvopolno stikalo, skladno s predpisi, ki zagotavlja popoln izklop iz omrežja v pogojih prenapetostnega razreda III, skladno s predpisi o instalaciji.

POZOR!

Pred ponovnim priklopom tokokroga nape na omrežno napajanje in kontrolo pravilnega delovanja, vselej preverite, ali je omrežni kabel pravilno nameščen.

Napa ima poseben napajalni kabel. V primeru poškodb kabla lahko novega naročite pri servisni službi.

Montaža

Napi so priloženi pritrdilni vložki, primerni za večji del sten/stropov. Vseeno pa se je treba obrniti na usposobljenega tehnika, ki vam bo potrdil ustreznost materialov glede na vrsto stene/stropa. Stena/Strop morata biti dovolj trdna, da lahko prenašata težo nape.

Delovanje

1. ON/OFF (vklop/izklop) luči
2. ON/OFF (vklop/izklop) motorja

S pritiskom na tipko "2", motor preklopi na 1. stopnjo hitrosti. S pritiskom na tipko, medtem ko napa deluje, se le-to izključi (OFF).

1. Zmanjšanje hitrosti

S pritiskom na tipko "3" se hitrost delovanja zmanjša s 4. (intenzivne) na 1. stopnjo.

1. Povečanje hitrosti

S pritiskom na tipko "4", ko je napa izključena (OFF), se sproži delovanje nape na 1. hitrosti. S pritiskom na tipko med delovanjem nape se hitrost poveča s 1. na 4. (intenzivno) stopnjo.

Intenzivna hitrost je časovno nastavljena s timerjem. Standardna časovna nastavitev je 5 minut, po poteku tega časa pa napa preide na 2. stopnjo hitrosti.

Za izklop funkcije pred potekom časa pritisnite na tipko "3" in napa bo prešla na 3. stopnjo hitrosti; če pritisnete na tipko "2", pa se napa izključi.

Vsaka hitrostna stopnja sproži določen prikaz na zaslonu: OFF: Ni prikaza

1. stopnja hitrosti: 1; 2. stopnja hitrosti: 2; 3. stopnja hitrosti: 3; 4. stopnja hitrosti: 4 utripa

1. Zaslon

Indikator zasičenosti maščobnega filtra

Opozorilo na zasičenost maščobnega filtra se sproži po 40 urah delovanja in je na zaslonu označeno z utripanjem številke 1.

Ta prikaz opozarja, da je potrebno maščobni filter, nameščen na napi, oprati.

Prikaz je viden, ko napa deluje (ON).

Za ponastavitev indikatorja zasičenosti maščobnega filtra pritisnite na tipko "2" in jo zadržite pritisnjeno več kot 3 sekunde, dokler prikaz ne izgine.

Indikator je mogoče ponastaviti samo, ko napa deluje.

Indikator zasičenosti oglenega filtra (samo za obtočno različico)

Opozorilo na zasičenost oglenega filtra se sproži po 160 urah delovanja in je na zaslonu označeno z utripanjem številke 2.

Ta prikaz opozarja, da je treba ogleni filter, nameščen na napi, zamenjati.

Prikaz je viden, ko napa deluje (ON).

Za ponastavitev indikatorja zasičenosti maščobnega filtra pritisnite na tipko '2' in jo zadržite pritisnjeno več kot 3 sekunde, dokler prikaz ne izgine.

Indikator je mogoče ponastaviti samo, ko napa deluje.

V primeru istočasne sprožitve opozorila na zasičenost obeh filtrov na zaslonu izmenično utripata številki 1 in 2.

Indikatorja ponastavite tako, da 2-krat ponovite zgoraj opisani postopek.

Prvič ponastavite indikator zasičenosti maščobnega filtra, drugič pa indikator zasičenosti oglenega filtra.

V standardnem načinu delovanja indikator zasičenosti oglenega filtra ni vključen.

Ob uporabi nape v obtočni različici je treba indikator zasičenosti oglenega filtra vključiti.

Vklop indikatorja zasičenosti oglenega filtra:

Napo izključite (OFF) in istočasno pritisnite na tipki "2" in "3" ter ju zadržite pritisnjeni 3 sekunde.

Številki 1 in 2 dve sekundi izmenično utripata.

Izklop indikatorja zasičenosti oglenega filtra:

Napo izključite (OFF) in istočasno pritisnite na tipki "2" in "3" ter ju zadržite pritisnjeni 3 sekunde.

Številka 1 dve sekundi utripa.

Alarm temperature

Napa je opremljena s temperaturnim senzorjem, ki sproži motor na 3. hitrostni stopnji, ko je temperatura v območju zaslona previsoka.

Alarmno stanje je na zaslonu prikazano z utripajočo črko t.

To stanje traja, dokler temperatura ne pade pod alarmni prag. Za izhod iz tega načina pritisnite na tipko "2", "3" ali "4".

Senzor vsakih 30 sekund preveri temperaturo v predelu zaslona.

Prikazi na zaslonu

Prikaz	Stanje
1	1. stopnja hitrosti
2	2. stopnja hitrosti
3	3. stopnja hitrosti
4	4. (intenzivna) stopnja hitrosti
5	Zasičenost mašćobnega filtra
6	Zasičenost oglènega filtra
7	Zasičenost mašćobnega in oglènega filtra
8	Alarm temperature

Vzdrževanje

Čiščenje

Za čiščenje uporabljajte IZKLJUČNO vlažno krpo, navlaženo z nevtralnim detergentom. Za čiščenje NE UPORABLJAJTE NOBENIH ORODIJ ALI INSTRUMENTOV. Ne uporabljajte izdelkov, ki vsebujejo abrazivne elemente. NE UPORABLJAJTE ALKOHOLA!

Plošče

SI. 19-25

Perimetralno sesalno ploščo očistite v istih časovnih presledkih kot maščobni filter, pri tem uporabljajte krpo in razredčen tekoči detergent. Uporaba abrazivnih snovi je prepovedana.

Maščobni filter

SI. 20-24

Zaustavlja maščobne delce, ki nastajajo pri kuhanju.

Očistiti ga je treba enkrat mesečno (ali takrat, ko sistem, ki zaznava zasičenost filtrov - če je na modelu, ki je v vaši lasti, predviden - opozori na to potrebo), z neagresivnimi detergenti, ročno ali v pomivalnem stroju pri nizki temperaturi s kratkim ciklom.

S pranjem v pomivalnem stroju se maščobni filter lahko razbarva, toda njegove filtrirne značilnosti se nikakor ne spremenijo.

Za demontažo maščobnega filtra povlecite odklopno ročico na vzmet.

Ogleni filter (samo za obtočno različico)

SI. 23

Zadržuje neprijetne vonjave, ki nastajajo pri kuhanju.

Ogleni filter se lahko opere vsake dva meseca (ali takrat, ko sistem, ki zaznava zasičenost filtrov - če je na modelu, ki je v vaši lasti, predviden - opozori na to potrebo), v topli vodi in ustreznimi detergenti oziroma v pomivalnem stroju pri 65°C (v primeru pranja v pomivalnem stroju izvedite popolni cikel brez posode v stroju).

Odstranite odvečno vodo, ne da bi pri tem poškodovali filter, nato pa filter postavite za deset minut v pečico, segreto na 100°C, da se povsem posuši. Blazino filtra zamenjajte vsaka tri leta, ali ko se tkanina poškoduje.

Montaža

Namestite ogleni filter na zadnji del filtra za maščobo in ga pritrdite z dvema zatičema (oz. manjšima drogovoma).

Pozor! Drogovi (zatiči) so priloženi zavoju z oglenim filtrom, in ne napi.

Filter odstranite tako, da upoštevate postopek v nasprotnem vrstnem redu.

Zamenjava žarnic

SI.26

Izključite električno napajanje naprave.

Pozor! Preden se žarnice dotaknete, se prepričajte, ali so hladne.

Z majhnim izvijačem previdno izvijte robove žarnice. Zamenjava poškodovane sijalke.

Uporabite samo LED sijalke z najv. 2,6 W - GU4. Za podrobnejše informacije glejte priloženi list "ILCOS D" (alfanumerična postavka "3c").

• Novo žarnico ponovno namestite tako, da postopate v obratnem zaporedju.

Če luč ne bi delovala, preverite pravilno vstavitev žarnic v njihovo ležišče, preden se po pomoč obrnete na servisno službo.

Strogo se držite navodil, ki so v tem priročniku. Odklanjamo vsakršno odgovornost za morebitne nezgode, motnje ali požar na aparatu, ki izhajajo iz neupoštevanja navodil iz tega priročnika. Kuhinjska napa ima funkcijo sesanja dima in pare med kuhanjem ter je namenjena samo za gospodinjsko uporabo.

Zunanji videz kuhinjske nape se lahko nekoliko razlikuje od opisanega in prikazanega na risbah v tem priročniku, vendar navodila za uporabo, vzdrževanje in namestitev ostajajo nespremenjena.

Pomembno je, da ta priročnik shranite, da ga lahko kadarkoli preverite. V primeru, da ta izdelek prodate, podarite ali se preselite, poskrbite, da bo vedno skupaj z izdelkom. - Pozorno preberite navodila: v njih so pomembne informacije o namestitvi, uporabi in varnosti. - Ne izvajajte nobenih mehanskih ali električnih sprememb na izdelku ali na odvodnih ceveh. - Preden začnete z namestitvijo aparata, se prepričajte, da nobena komponenta ni poškodovana. V nasprotnem primeru se obrnite na prodajalca in ne nadaljujte z namestitvijo.
