Type de produit	Hotte de cuisine
Marque	NEFF
Modèle	D99L11N0
Utilisation	Aspirante ou recyclage (avec module optionnel)
Poids maximal supporté	55 kg
Alimentation électrique	Prise de courant avec terre, 220-240 V, 50 Hz (estimation)
Longueur du câble d'alimentation	Environ 1,30 m
Niveaux de puissance du ventilateur	Niveaux 1 et 2, plus grande puissance P1 (5 min) et P2 (10 min)
Fonction de poursuite de fonctionnement	Oui, réglable sur 3, 6 ou 9 minutes
Fonction aspiration intermittente	Oui, environ 5 minutes par heure
Éclairage	LED, luminosité réglable
Filtres à graisse	Métalliques, lavables au lave-vaisselle ou à la main
Filtre à charbon actif	Optionnel, à changer environ 2 fois par an
Nettoyage des filtres à graisse	1 fois par mois pour un usage normal (1-2 h/jour)
Signal sonore	Oui, désactivable
Distance minimale au-dessus d'une table électrique	550 mm
Distance minimale au-dessus d'une table à gaz	650 mm
Type de montage	Mural
Garantie	Consulter les conditions dans le manuel SAV
Service après-vente	Contacter NEFF (voir répertoire)

FOIRE AUX QUESTIONS - D99L11N0 NEFF

Comment nettoyer les filtres à graisse ?

Les filtres métalliques à graisse peuvent être nettoyés au lave-vaisselle ou à la main. Au lave-vaisselle, placez-les à plat sans les caler. À la main, faites-les tremper dans de l'eau chaude avec du produit vaisselle, brossez, rincez et égouttez. N'utilisez pas de détergents agressifs.

À quelle fréquence faut-il nettoyer les filtres à graisse ?

Pour un usage normal de 1 à 2 heures par jour, nettoyez les filtres une fois par mois. Un nettoyage régulier évite les risques d'incendie et maintient l'efficacité.

Comment changer le filtre à charbon actif ?

Déposez d'abord les filtres à graisse métalliques, puis déverrouillez le capot de cheminée des deux côtés et faites-le glisser vers le bas. Extrayez les deux filtres à charbon usagés et remplacez-les par des neufs. Remontez le capot jusqu'à ce qu'il s'enclenche. Le filtre à charbon doit être changé environ 2 fois par an.

Que faire si les touches de commande ne répondent plus ?

Débranchez la hotte de la prise électrique ou coupez le fusible pendant environ une minute, puis rebranchez. Cela réinitialise l'électronique. Si le problème persiste, contactez le service après-vente.

Quelles sont les distances de sécurité entre la hotte et la table de cuisson ?

Au-dessus d'une table électrique : 550 mm minimum. Au-dessus d'une table à gaz : 650 mm minimum (mesuré depuis le bord supérieur de la grille). En cas de foyers mixtes, respectez la plus grande distance.

Comment régler la durée de poursuite de fonctionnement ?

Appuyez sur la touche de poursuite de fonctionnement. Par défaut, elle est de 6 minutes. Pour la modifier, appuyez sur les touches + ou - : l'affichage indique 3, 6 ou 9 minutes.

Comment désactiver le signal sonore des touches ?

Ventilateur éteint, appuyez simultanément sur les touches ① et + pendant environ 3 secondes. Un signal sonore confirme la désactivation. Pour réactiver, répétez l'opération.

Puis-je utiliser la hotte sans filtre à graisse ?

Non, il est impératif de ne jamais faire fonctionner la hotte sans filtres à graisse. Cela présente un risque d'incendie et endommage l'appareil.

Comment installer la hotte ?

L'installation doit être réalisée par un spécialiste. Utilisez le gabarit fourni pour marquer les perçages, accrochez la hotte, ajustez l'horizontalité, puis fixez les vis de sécurisation. Respectez les distances minimales et assurez-vous que le mur est adapté.

Comment régler la luminosité de l'éclairage ?

Maintenez la touche d'éclairage enfoncée jusqu'à atteindre la luminosité souhaitée. La hotte est équipée de LED qui ne peuvent être remplacées que par un professionnel.

MODE D'EMPLOI D99L11N0 NEFF

[de] Gebrauchs- und Montageanleitung 3 [en] Instructions for installation and use 9 [fr] Notice d'utilisation et de montage 15 [nl] Gebruiksaanwijzing en installmentvoorschrift 21 [it] Istruzioni per l'uso e montaggio 27 [es] Instrucciones de uso y montaje 33 [ru] PykoBoDCTBO nO 3KcIpyaTauu INMOHTaKy 39 [el] Oδηγίες χρήσος και συναρμολόγησος 45

Hotte aspirante

Hotte aspirante

Hotte

Hotte aspirante

Hotte aspirante

Hotte aspirante

Hotte aspirante

Hotte aspirante

Fig. 1

GAZ

GAZ

ÉLECTRIQUE

ÉLECTRIQUE

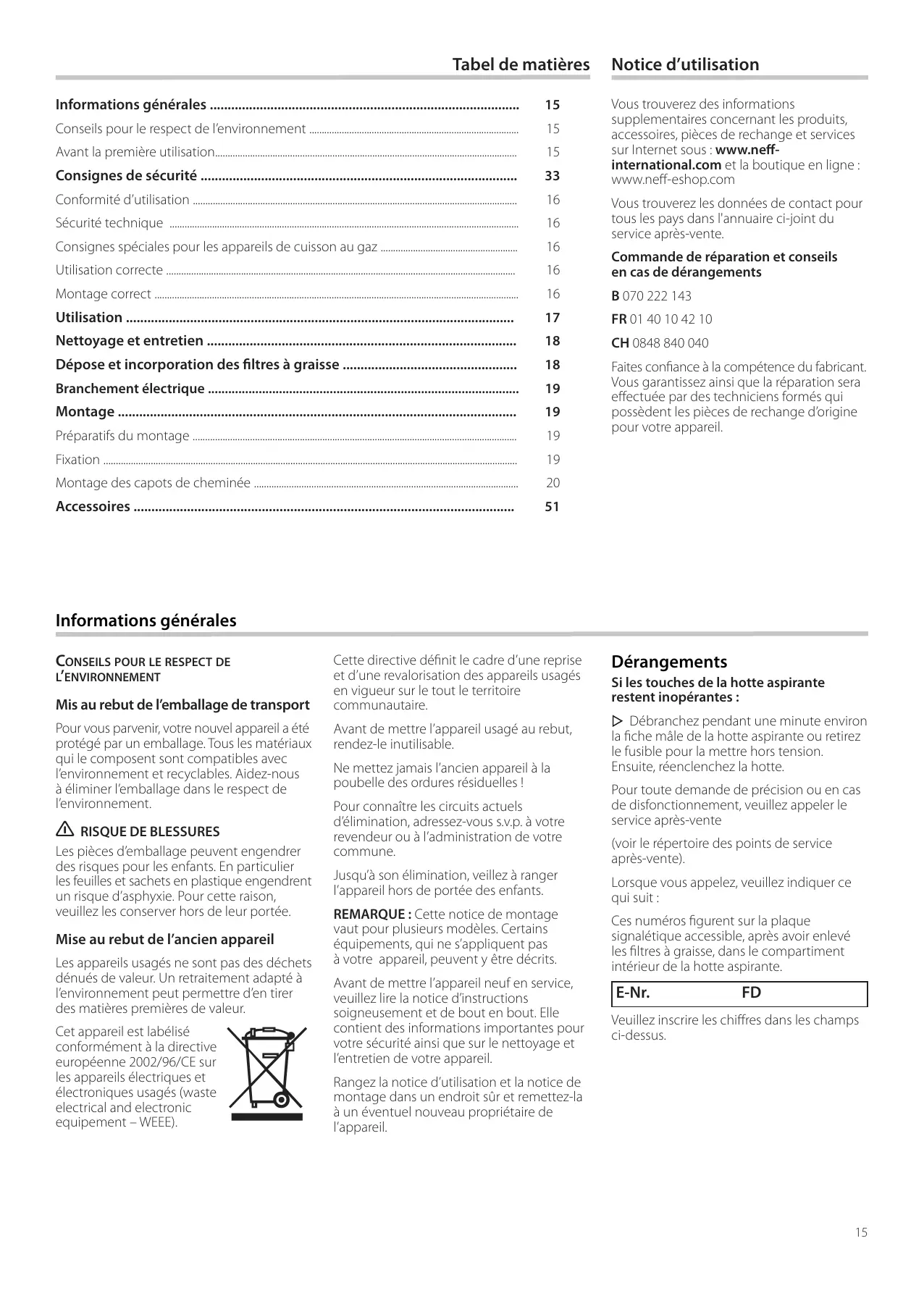

Conseils pour le respect de l'environnement 15

Avant la première utilisation

Consignes de sécurité

Conformité d'utilisation

Sécurité technique

Consignes spéciales pour les appareils de cuisson au gaz

Utilisation correcte

Montage correct

Utilisation

Nettoyage et entretien

Dépose et incorporation des filtres à graisse

Branchement électrique

Montage

Préparatifs du montage

Fixation

Montage des capots de cheminée

Accessoires 51

Vous trouverez des informations supplémentaires concernant les produits, accessoires, pièces de rechange et services sur Internet sous : www.neff-international.com et la boutique en ligne : www.neff-eshop.com

Vous trouverez les données de contact pour tous les pays dans l'annuaire ci-joint du service après-vente.

Commande de réparation et conseils en cas de dérangements

B 070 222 143

FR 01 40 10 42 10

CH 0848 840 040

Faites confiance à la compétence du fabricant. Vous garantissez ainsi que la réparation sera effectuée par des techniciens formés qui possèdent les pièces de rechange d'origine pour votre appareil.

Informations générales

CONSEILS POUR LE RESPECT DE L'ENVIRONNEMENT

Mise au rebut de l'emballage de transport

Pour vous parvenir, votre nouvel appareil a été protégé par un emballage. Tous les matériaux qui le composent sont compatibles avec l'environnement et recyclables. Aidez-nous à éliminer l'emballage dans le respect de l'environnement.

RISQUE DE BLESSURES

Les pièces d'emballage peuvent engendrer des risques pour les enfants. En particulier les feuilles et sachets en plastique engendrent un risque d'asphyxie. Pour cette raison, veuillez les tenir hors de leur portée.

Mise au rebut de l'ancien appareil

Les appareils usagés ne sont pas des déchets dénués de valeur. Un retraitement adapté à l'environnement peut permettre d'en tirer des matières premières de valeur.

Cet appareil est labellisé conformément à la directive européenne 2002/96/CE sur les appareils électriques et électroniques usagés (waste electrical and electronic equipment – WEEE).

Cette directive définit le cadre d'une reprise et d'une revalorisation des appareils usagés en vigueur sur tout le territoire communautaire.

Avant de mettre l'appareil usagé au rebut, rendez-le inutilisable.

Ne mettez jamais l'ancien appareil à la poubelle des ordures résiduelles !

Pour connaître les circuits actuels d'élimination, adressez-vous s.v.p. à votre revendeur ou à l'administration de votre commune.

Jusqu'à son élimination, veillez à ranger l'appareil hors de portée des enfants.

REMARQUE : Cette notice de montage vaut pour plusieurs modèles. Certains équipements, qui ne s'appliquent pas à votre appareil, peuvent y être décrits.

Avant de mettre l'appareil neuf en service, veuillez lire la notice d'instructions soigneusement et de bout en bout. Elle contient des informations importantes pour votre sécurité ainsi que sur le nettoyage et l'entretien de votre appareil.

Rangez la notice d'utilisation et la notice de montage dans un endroit sûr et remettez-la à un éventuel nouveau propriétaire de l'appareil.

Dérangements

Si les touches de la hotte aspirante restent inopérantes :

Débranchez pendant une minute environ la fiche mâle de la hotte aspirante ou retirez le fusible pour la mise hors tension. Ensuite, réenclenchez la hotte.

Pour toute demande de précision ou en cas de dysfonctionnement, veuillez appeler le service après-vente

(voir le répertoire des points de service après-vente).

Lorsque vous appelez, veuillez indiquer ce qui suit :

Ces numéros figurent sur la plaque signalétique accessible, après avoir enlevé les filtres à graisse, dans le compartiment intérieur de la hotte aspirante.

E-Nr. FD

Veuillez inscrire les chiffres dans les champs ci-dessus.

Conformité d'utilisation

▷ Cette hotte aspirante est conforme aux dispositions de sécurité prescrites. Une utilisation inexperte peut provoquer des dommages corporels ou des dégâts matériels. - Cette hotte aspirante sert exclusivement à une application domestique. Le fabricant décline toute responsabilité des dommages provoqués par une utilisation inexperte ou des erreurs de manipulation. ▷ Le fabricant ne pourrait pas être tenu responsable des dommages imputables au non-respect des consignes de sécurité.

RISQUE DE BLESSURES

Ne permettez jamais aux enfants de jouer avec la hotte aspirante ! Ne permettez pas aux enfants et aux femmes d'utiliser l'appareil

• sans surveillance tant qu'ils / lorsqu'ils ne sont pas physiquement ni mentalement en mesure de le faire ou lorsque des connaissances et de l'expérience leur manquent pour faire marcher l'appareil correctement et de façon sûre.

Sécurité technique

La hotte aspirante a quitté l'usine dans un état impeccable. Toutefois, contrôlez avant le montage si l'appareil présente des dégâts apparents. S'il est endommagé, il ne faut pas le mettre en service ! ▷ Si le cordon d'alimentation de la hotte aspirante a été endommagé, il faudra, pour éviter des risques, le faire remplacer par le fabricant, son service après-vente ou une personne détenant des qualifications similaires. ▷ Le montage (y compris le branchement électrique), la maintenance ou la réparation de la hotte aspirante sont des opérations exclusivement réservées à un spécialiste. Dans chaque cas, il faudra mettre la hotte aspirante hors tension en débranchant la fiche mâle ou en mettant le disjoncteur hors tension !

Des opérations de montage, maintenance ou réparation inexpertes peuvent engendrer des risques considérables pour l'utilisateur, risques dont le fabricant n'est pas responsable. ▷ Les modifications des parties électriques ou mécaniques sont dangereuses, raison pour laquelle elles sont interdites ! Elles peuvent également provoquer des dysfonctionnements dans la hotte.

Consignes spéciales pour les appareils de cuisson au gaz

▸ Lors du montage au-dessus de foyers au gaz, il faut respecter les dispositions légales respectives en vigueur dans votre pays (en Allemagne : les règles techniques TRGI applicables aux installations à gaz). Il faut respecter les prescriptions et consignes d'incorporation, en leur libellé en vigueur à la date concernée, publiées par les fabricants d'appareils au gaz. Lors du montage, rappelez-vous que la hotte aspirante ne peut jouxter un placard vertical ou un mur que par un seul côté. Il y a sinon risque que la chaleur s'accumule. L'écart par rapport au mur ou au placard vertical doit être de 50 mm minimum.

RISQUE DE BRÛLURES

Ne faites jamais marcher plus de deux foyers gaz en même temps à pleine puissance pendant plus de 15 minutes maximum. Sous l'effet de la chaleur, vous risqueriez de vous brûler au contact avec les surfaces de la hotte !

Rappelez-vous que la puissance d'un grand brûleur (plus de 5 kW, pour Wok) représente celle de 2 brûleurs gaz normaux. La force chaleur dégagée risque d'abîmer la hotte aspirante. ▸ Ne faites jamais marcher un foyer gaz sans avoir posé d'ustensile de cuisson dessus. Ajustez la flamme de telle sorte qu'elle ne dépasse pas le bord inférieur de l'ustensile de cuisson.

Utilisation correcte

▸ Avant la première mise en service, nettoyez la hotte aspirante soigneusement. ▸ Avant chaque nettoyage ou entretien, débranchez la fiche mâle de la prise de courant ou ramenez le disjoncteur en position éteinte pour mettre la hotte aspirante hors tension. ▸ Les ampoules allumées (les halogènes en particulier) deviennent très chaudes. Le risque de vous brûler persiste plusieurs minutes après les avoir éteintes ! ▸ Avant chaque changement d'ampoule, il faut mettre la hotte aspirante hors tension et attendre que les ampoules aient refroidi !

Ne faites marcher la hotte aspirante qu'avec ses ampoules en place. ▸ Au moment d'utiliser un foyer, allumez toujours la hotte aspirante. Si vous ne le faites pas, de l'eau risque de se condenser sur les parois. L'appareil risque de s'endommager par corrosion. ▸ Ne déposez aucun objet sur la hotte aspirante.

RISQUE D'INCENDIE

Ne flambez jamais de plat sous la hotte aspirante et ne travaillez jamais avec une flamme nue. La hotte allumée aspire les flammes dans le filtre. Risque d'incendie vu la présence de dépôts sur le filtre !

▸ Surveillez les casseroles, poêles et friteuses lorsque vous préparez des plats contenant de l'huile et de la matière grasse, les frites par exemple. L'huile ou la graisse surchauffées peuvent très facilement s'enflammer ! ▸ En nettoyant régulièrement les filtres à graisse et en changeant suffisamment tout le filtre à charbon actif, vous préviendrez un risque d'incendie. ▸ Ne faites jamais marcher la hotte aspirante sans filtre à graisse.

Montage correct

▷ Dans la notice d'instructions publiée par le fabricant de l'appareil de cuisson, vérifiez s'il est possible de faire fonctionner une hotte aspirante au-dessus.

▷ Si le fabricant de l'appareil de cuisson n'a pas spécifié d'écarts de sécurité plus importants, il faut respecter les écarts minimums suivants :

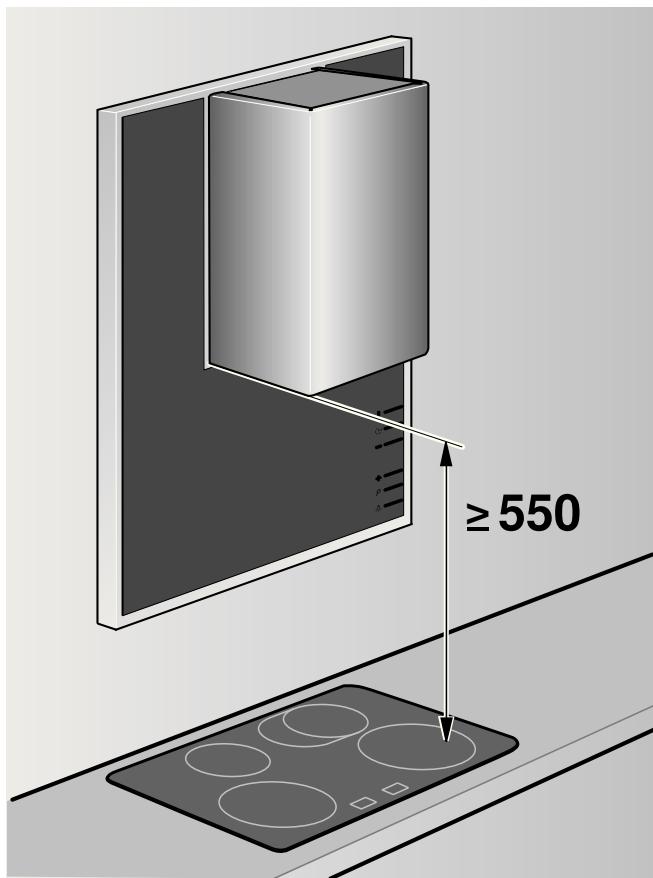

• entre des foyers électriques et le bord inférieur de la hotte aspirante :

550 mm

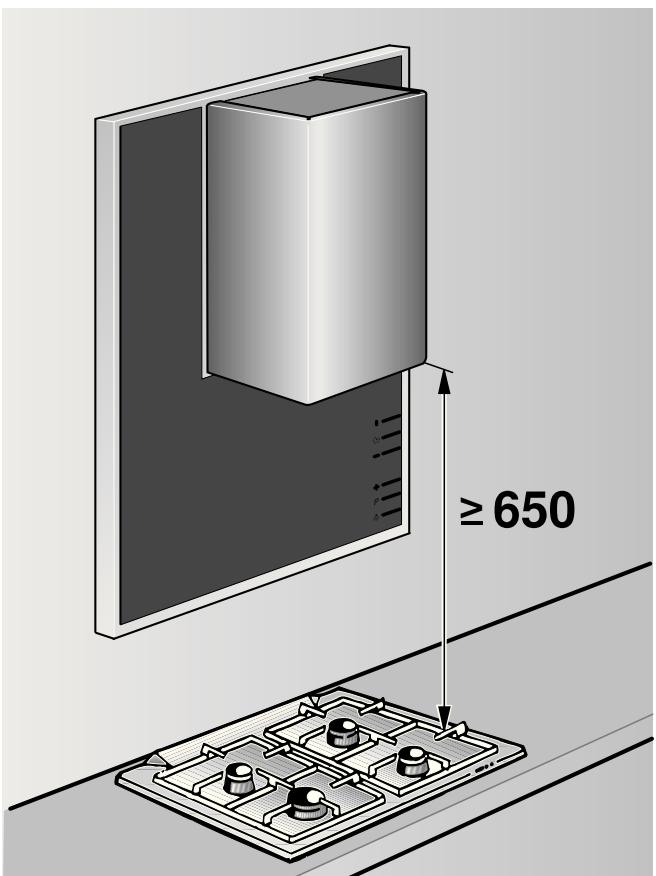

• entre des foyers à gaz (c'est-à-dire le bord supérieur de la grille support) et le bord inférieur de la hotte aspirante :

650 mm

(fig. 1, pag. 2)

▷ Si vous utilisez des appareils de cuisson différents, seul le plus grand écart s'applique. La largeur de la hotte aspirante doit correspondre à celle de la table de cuisson. ▷ Au-dessus d'un foyer à combustibles solides pouvant présenter un risque d'incendie (en raison, par exemple, de projections d'étincelles), le montage d'une hotte aspirante n'est admis que si ce foyer est équipé d'un capot fermé inamovible et que les prescriptions nationales sont respectées. Cette restriction ne s'applique pas aux cuisinières à gaz ni aux tables de cuisson au gaz. Pour éviter d'endommager le foyer, il faut le recouvrir d'un objet protecteur pendant le montage de la hotte aspirante.

REMARQUE : Il est recommandé d'allumer le ventilateur en début de cuisson et d'attendre quelques minutes après la fin de la cuisson avant de l'éteindre à nouveau. Cette méthode évacue le plus efficacement les buées de cuisson.

RISQUE DE BLESSURES

par des appareils de cuisson très chauds. Au moment de commuter la hotte de cuisson, veillez à ce qu'aucun appareil de cuisson très chaud ne se trouve sous les mains.

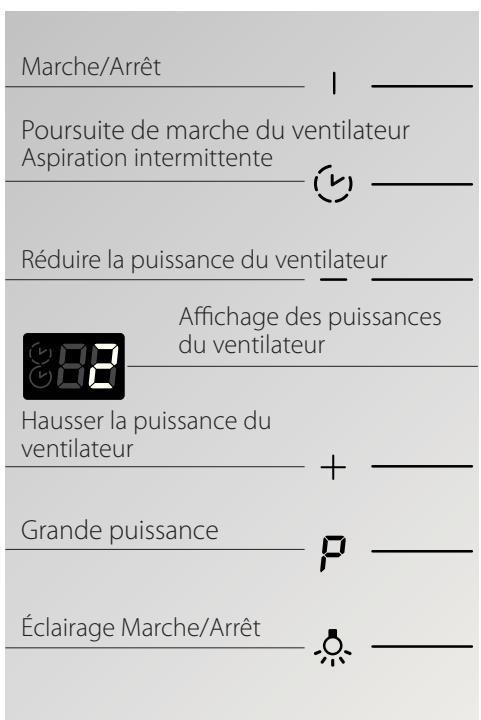

Régler le ventilateur

▷ Allumez l'appareil avec la touche ①. Le ventilateur démarre au niveau de puissance 2. Augmentez le niveau de puissance du ventilateur avec la touche +, réduisez-le avec la touche -.

Grande puissance

Si des odeurs ou buées particulièrement fortes se dégagent, vous pouvez utiliser la grande puissance.

P1 - environ 5 minutes, P2 - environ 10 minutes

Appuyez sur la touche P. L'affichage indique P2. Appuyez sur la touche - pour revenir au niveau de puissance P1. La durée est limitée. Ensuite, le ventilateur commute automatiquement sur une puissance d'aspiration inférieure. Le fait d'appuyer à nouveau sur la touche P vous permet à tout moment de réduire le niveau de puissance.

Régler la durée de poursuite de fonctionnement du ventilateur

Appuyez sur la touche. Le ventilateur tourne 6 min au niveau de puissance 1. Ensuite, il s'éteint automatiquement. Pour modifier les durées de poursuite de fonctionnement, appuyez sur la touche + ou -.

Affichage : environ 3 minutes, Affichage : environ 6 minutes, Affichage : environ 9 minutes

Aspiration intermittente

Appuyez 2 fois sur la touche. Le ventilateur fonctionne environ 5 minutes par heure. Pour désactiver l'aspiration intermittente, appuyez sur la touche ①.

Éclairage

Vous pouvez allumer ou éteindre l'éclairage indépendamment du ventilateur.

Appuyez sur la touche

Régler la luminosité

Maintenez la touche enfoncée jusqu'à avoir atteint la luminosité souhaitée.

LED

Le remplacement des LED défectueuses est exclusivement réservé au fabricant, à son service après-vente ou à un spécialiste/agréé (installateur d'équipement électrique).

RISQUE DE BLESSURES

par des LED du groupe de risques 1. Il ne faut pas fixer les LED allumées du regard plus de 100 secondes.

Signal sonore

Lorsque vous appuyez sur une touche, un signal sonore se fait entendre à titre de confirmation.

Désactiver le signal sonore

Ventilateur éteint, appuyez simultanément pendant environ 3 secondes sur les touches ① et ^+

Un signal sonore retentit à titre de confirmation.

Activer le signal sonore

Répétez l'opération « Désactiver le signal sonore »

RISQUE DE BLESSURES

Avant chaque nettoyage et entretien, débranchez la fiche mâle de la prise de courant ou ramenez le disjoncteur en position éteinte pour mettre la hotte aspirante hors tension.

Surfaces de l'appareil

REMARQUE : Veuillez tenir compte des conditions de garantie publiées dans le manuel de SAV ci-joint.

Les surfaces de l'appareil et ses éléments de commande craignent les rayures. Pour cette raison, respectez les consignes de nettoyage suivantes :

• Évitez de nettoyer la hotte aspirante avec des essuie-tout secs, des éponges à dos abrasif, des produits récurants ainsi que ceux qui contiennent du sable, de la soude, de l'acide, du chlorure, ou d'autres détergents agressifs.
• Nettoyez les surfaces de l'appareil et les éléments de commande uniquement avec un essuie-tout humide, du produit vaisselle ou un produit lave-vitres doux. Pour les détacher, ne grattez pas les salissures incrustées : ramollissez-les avec un essuie-tout humide.
• Nettoyez prudemment la zone des éléments de commande pour empêcher que du liquide ne pénètre dans la commande électronique.

REMARQUE : Nettoyez les surfaces en acier inoxydable en respectant bien le sens du brossage de l'acier. Pour les touches de commande, n'utilisez jamais de produit à nettoyer l'acier inox !

Consigne relative à l'entretien de l'appareil

Vous pouvez vous procurer des produits appropriés pour nettoyer et entretenir l'appareil par le biais de la hotline ou de la boutique en ligne (voir la page de couverture).

Filtres métalliques à graisse

Les filtres métalliques à graisse retiennent les particules grasses en suspension dans les buées de cuisson. Les nattes filtrantes sont en métal ininflammable.

RISQUE D'INCENDIE

Plus les filtres se saturent de résidus gras, plus le risque qu'ils prennent feu augmente. En outre, ces résidus réduisent l'efficacité de la hotte aspirante.

Pour prévenir le risque d'incendie, nettoyez à temps les filtres métalliques à graisse. Au nettoyage des filtres à graisse, nettoyez également, avec un essuie-tout humide, les dépôts de graisse présents sur les parties accessibles du boîtier.

Nettoyer les filtres métalliques à graisse ...

Si l'appareil fonctionne pendant une durée normale (1 à 2 heures par jour), il faut nettoyer les filtres métalliques à graisse 1 fois par mois.

... au lave-vaisselle

Le nettoyage des filtres métalliques à graisse peut avoir lieu au lave-vaisselle. De légères altérations de couleur peuvent se manifester, mais elles n'influent pas sur le fonctionnement des filtres. Les filtres doivent reposer à plat dans le lave-vaisselle. Il ne faut pas les caler dans un râtelier.

REMARQUE : Si les filtres métalliques à graisse sont très saturés, lavez-les en l'absence d'autres pièces de vaisselle.

... à la main

▷ Si vous nettoyez ces filtres à la main, mettez-les à tremper dans de l'eau très chaude additionnée de produit à vaisselle, brossez-les, rincez-les bien puis faites-les égoutter. N'utilisez jamais de détergents agressifs, contenant de l'acide ou fortement alcalins. En présence de salissures particulièrement tenaces, nous recommandons de nettoyer avec un aérosol spécial dissolvant la graisse. Il est possible de le commander via la boutique en ligne.

Dépose et incorporation des filtres à graisse

▷ Avant de déposer et incorporer les filtres à graisse, veuillez impérativement respecter les consignes et avertissements figurant au chapitre « Consignes de sécurité » !

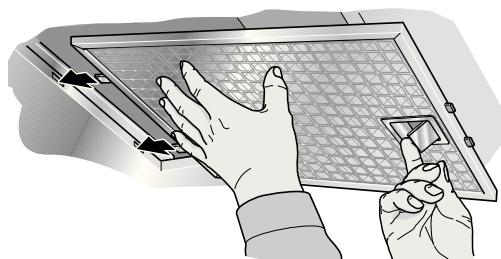

Dépose et incorporation des filtres métalliques à graisse

1. Ouvrez le verrouillage et basculez les filtres à graisse vers le bas. Placez l'autre main sous les filtres pour les intercepter.

1. Nettoyez les filtres à graisse.
2. Remettez les filtres à graisse nettoyés en place.

Changement du filtre au charbon actif

▷ Si l'appareil fonctionne pendant une durée normale (1 à 2 heures par jour), il faut changer le filtre au charbon actif environ 2 fois par an. ▷ Le filtre au charbon actif est disponible dans le commerce spécialisé, auprès du service après-vente ou sur la boutique en ligne (voir les accessoires en option). N'utilisez que des filtres d'origine. ▷ Les filtres au charbon actif ne contiennent pas de matières nocives. Après usage, il est possible de les mettre à la poubelle des déchets domestiques.

1. Déposez le filtre métallique à graisse.

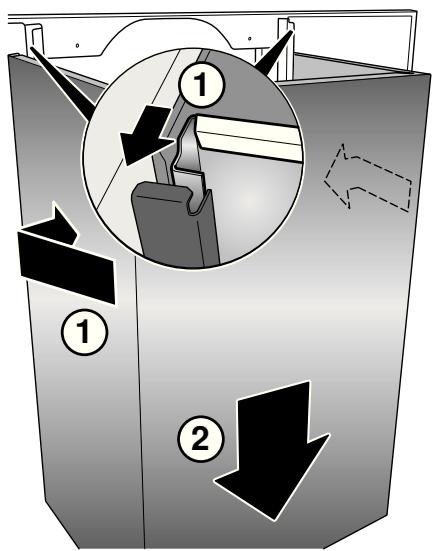

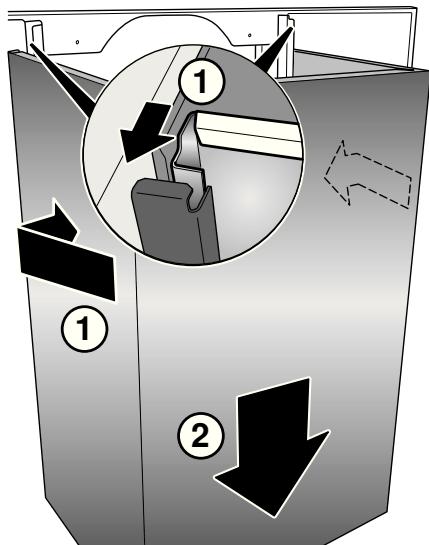

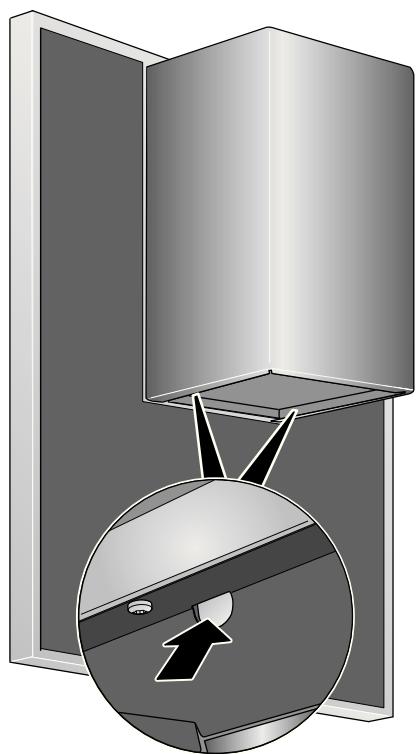

2. Déverrouillez le capot de cheminée des deux côtés puis laissez-le glisser vers le bas.

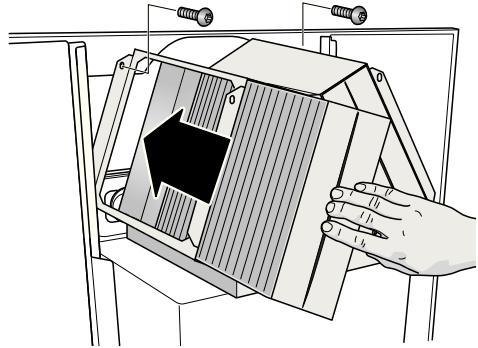

1. Extrayez en avant les deux filtres à charbon actif et remplacez-les.
2. Poussez le capot de cheminée vers le haut jusqu'à ce qu'il s'enclenche audiblement.

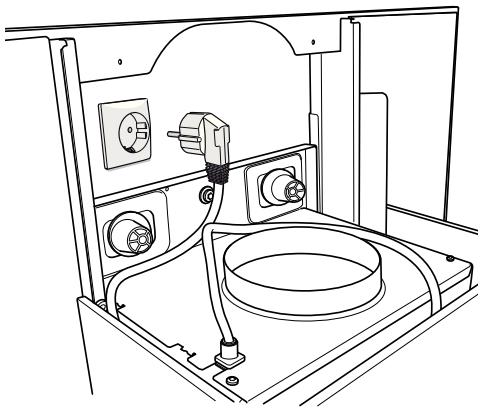

Avant d'effectuer le branchement électrique, veuillez impérativement respecter les consignes et avertissements figurant au chapitre « Consignes de sécurité » ! La hotte aspirante ne pourra être raccordée que par un électricien installateur connaissant la réglementation publiée par la compagnie de distribution d'électricité.

RISQUE DE BLESSURES

Si le cordon d'alimentation de la hotte aspirante a été endommagé, il faudra, pour éviter des risques, le faire remplacer par le fabricant, son service après-vente ou une personne détenant des qualifications similaires.

▸ Avec le raccordement au secteur, il faut immobiliser le câble de manière sûre. La hotte ne pourra être raccordée qu'à une prise femelle réglementairement raccordée à la terre. ▸ Installez la prise femelle à contacts de terre de préférence directement derrière le capot de la hotte.

Il faudrait que la prise femelle à contacts de terre soit raccordée via un circuit électrique dédié. - Si après le montage de la hotte aspirante la prise à contacts de terre n'est plus accessible, il faudra prévoir un dispositif de coupure comme s'il s'agissait d'un raccordement fixe.

Si un raccordement fixe s'impose

Il faut prévoir un dispositif de coupure du côté de l'installation électrique. Valent comme dispositif de coupure les interrupteurs représentant une ouverture de plus de 3 mm entre contacts et sectionnant chaque pôle. Parmi eux figurent les disjoncteurs, fusibles et contacteurs.

Caractéristiques électriques

Les caractéristiques de raccordement requises figurent sur la plaque signalétique à l'intérieur de l'appareil ; cette dernière devient accessible après avoir retiré les filtres à graisse.

Longueur du câble de branchement : env. 1,30 m.

Cette hotte aspirante est conforme aux dispositions communautaires régissant l'antiparasitage.

Montage

▸ Avant le montage, respectez impérativement les consignes et avertissements énoncés au chapitre « Consignes de sécurité ». Cette hotte aspirante a été prévue pour un montage mural. Veillez à la présence d'un écart minimum entre la table de cuisson et la hotte aspirante (voir les « Consignes de sécurité ») ! Évitez d'endommager les surfaces décoratives !

Préparation du mur

RISQUES DE BLESSURES, RISQUES DE DÉGÂTS MATÉRIELS

Avant de commencer à percer à l'emplacement prévu pour le montage, vérifiez qu'il n'y a pas entre autres de câbles électriques encastrés.

▸ Le mur doit être plat et vertical. ▸ Les vis et chevilles livrées d'origine conviennent à la maçonnerie massive. En présence de murs construits différemment (p. ex. en Rigips, béton cellulaire, briques Poroton), utilisez des moyens de fixation adaptés. Veillez à ce que le mur offre une portance suffisante. ▸ Ce faisant, veillez à ce que la profondeur des trous percés corresponde à la longueur des vis. Veillez à ce que les chevilles offrent une retenue suffisante.

Poids max. en kg : 55

Sous réserve de modifications de la conception dans le cadre du progrès technique.

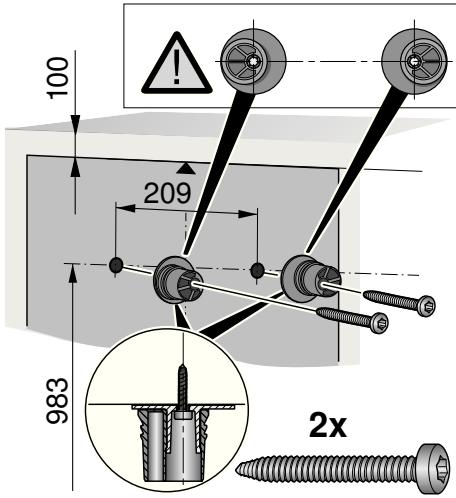

Préparatifs du montage

1. À l'aide du gabarit ci-joint, marquez les positions des vis et, pour faciliter l'accrochage, le contour de la zone d'accrochage. Le bord inférieur du gabarit correspond au bord inférieur de la hotte aspirante.
2. Percez 2 trous de 8 mm qui permettront d'accrocher la hotte aspirante et enfoncez les chevilles jusqu'au ras de la surface du mur.

1. Vissez les moyens d'accrochage de la hotte aspirante : serrez à la main, 3 Nm max. Veillez à ce que les rondelles intercalaires et moyens d'accrochage soient dans la bonne position !

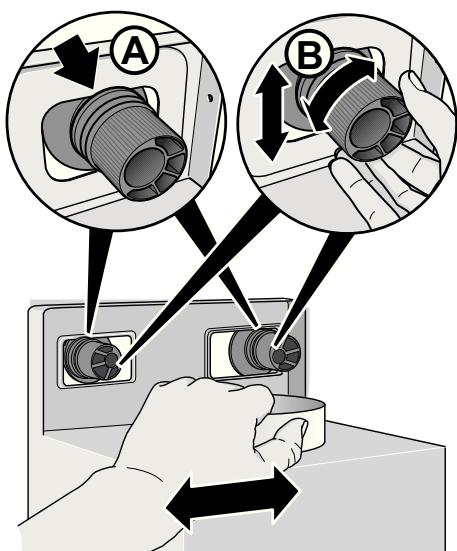

Accrocher et aligner

1. Accrochez la hotte aspirante de telle sorte qu'elle s'encastre fermement à l'arrière, sur ses moyens d'accrochage A.
2. Tournez les moyens d'accrochage pour ajuster l'horizontalité de la hotte. Si nécessaire, il est possible de déplacer la hotte aspirante vers la droite ou la gauche (B).

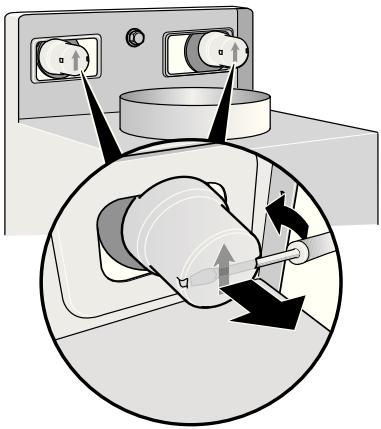

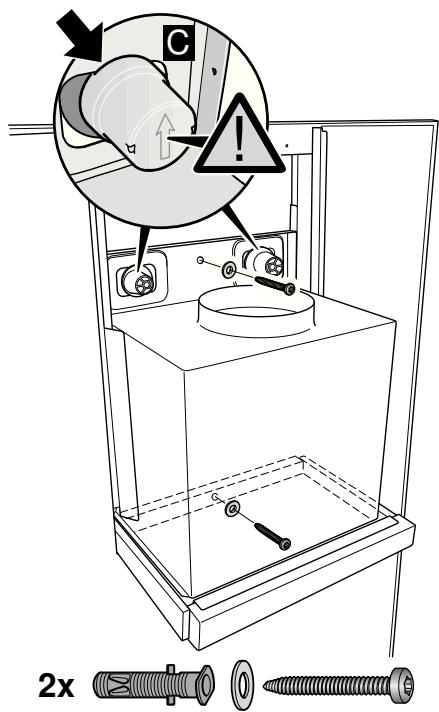

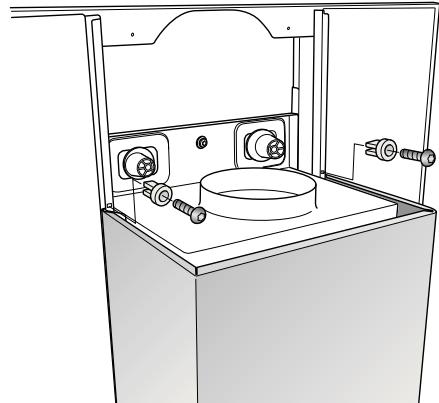

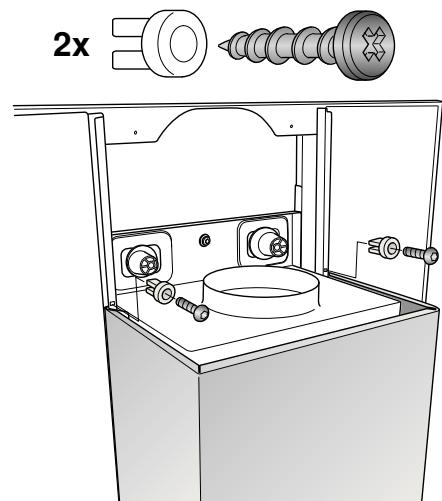

Vis de sécurisation et capuchons de sécurisation

1. Marquez les emplacements des trous qui recevront les vis de sécurisation. Décrochez la hotte aspirante, percez les trous recevant les vis de sécurisation puis enfoncez les chevilles jusqu'au ras du mur.
2. Accrochez la hotte aspirante et vissez les vis de sécurisation à fond.
3. Sur les moyens d'accrochage, enfoncez les capuchons de sécurisation jusqu'à ce qu'ils s'enclenchent audiblement et en veillant à ce que la flèche pointe vers le haut ©.

RISQUE DE BLESSURES

Vérifiez impérativement que toutes les vis de sécurisation et les capuchons de sécurisation ont été fermement montés.

1. Réalisez la jonction des conduits (voir « Jonction des conduits »).
2. Réalisez le branchement électrique (voir « Branchement électrique »).

Démontage des capuchons de sécurisation

Pour démonter les capuchons de sécurisation équipant les moyens d'accrochage, utilisez un outil approprié, p. ex. un tournevis à lame plate.

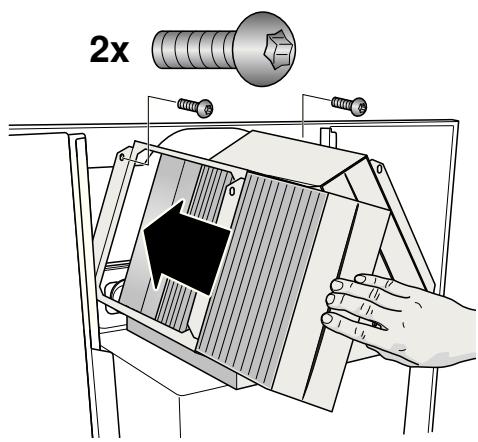

Module de recyclage

1. Posez le module de recyclage de l'air sur le manchon puis vissez à fond.
2. Mettez le filtre à charbon actif en place.

Montage des capots de cheminée

RISQUE DE BLESSURES

Les côtés intérieurs des capots de cheminée peuvent présenter des arêtes vives. Nous recommandons de porter des gants de protection lors du montage.

1. Retirez la pellicule protectrice recouvrant les deux capots de cheminée.
2. Insérez la cheminée dans les profilés de guidage et laissez-la glisser vers le bas.

1. Introduisez 2 éléments fusibles puis vissez-les à fond.

1. Poussez le capot de cheminée vers le haut jusqu'à ce qu'il s'encrante de manière audible.
2. Mettez le filtre métallique à graisse en place.

Mouvement de recyclage d'air

1. Positionnez le mouvement de recyclage d'air, sélectionnez l'air extérieur et confirmez.
2. Insérez le filtre actif.

2x

Positionnement des évents de la "cavité"

RISQUE DE BLESSURE

Les bords intérieurs des évents de la "cavité" peuvent être tranchants. Pour cette raison, lors du positionnement, nous vous recommandons de porter des gants de protection.

1. Retirez le film protecteur fin des deux évents de la "cavité".

1. Positionnez la cavité sur les rails de guidage et poussez-la vers le bas.
2. Positionnez 2 éléments de sécurité et vissez-les.

2x
