[ru] Руководство по эксплуатации и монтажу [el] Οδηγίες χρήσης και συναρμολόγησης

Πίνακας περιεχομένων

Υποδείξεις για την προστασία του περιβάλλοντος

Πριν την πρώτη χρήση

Υποδείξεις ασφαλείας

Ειδικές υποδείξεις για συσκευές μαγειρέματος με αέριο

Καθαρισμός και φροντίδα

Αφαίρεση και τοποθέτηση των φίλτρων λιπών

Προετοιμασία τοποθέτησης

Τοποθέτηση των επενδύσεων της "καμινάδας"

Περαιτέρω πληροφορίες για τα προϊόντα, τα εξαρτήματα, τα ανταλλακτικά και το σέρβις θα βρείτε στο διαδίκτυο (Internet): www.nef-international.com και στο online-shop: www.nef-eshop. com Τα στοιχεία επικοινωνίας όλων των χωρών θα τα βρείτε στον πίνακα Υπηρεσίες τεχνικής εξυπηρέτησης πελατών που παραδίδεται μαζί. Εντολή επισκευής και συμβουλές σε περίπτωση βλάβης GR 2104 277 701 Εμπιστευτείτε την εμπειρία του κατασκευαστή. Έτσι εξασφαλίζετε, ότι η επισκευή γίνεται από εκπαιδευμένους τεχνικούς του σέρβις, που είναι εξοπλισμέ

Γενικές πληροφορίες ΥΠΟΔΕΙΞΕΙΣ ΓΙΑ ΤΗΝ ΠΡΟΣΤΑΣΙΑ ΤΟΥ ΠΕΡΙΒΑΛΛΟΝΤΟΣ Απόσυρση της συσκευασίας μεταφοράς Η συσκευασία προστατεύει την καινούργια σας συσκευή κατά τη μεταφορά μέχρι το σπίτι σας. Όλα τα χρησιμοποιούμενα υλικά συσκευασίας είναι αβλαβή για το περιβάλλον και μπορούν να ξαναχρησιμοποιηθούν. Παρακαλούμε να συντελέσετε κι εσείς στην προστασία του περιβάλλοντος και ν' αποσύρετε τη συσκευασία με τρόπο αβλαβή για το περιβάλλον.

몇 ΚΙΝΔΥΝΟΣ ΤΡΑΥΜΑΤΙΣΜΟΥ Τα μέρη της συσκευασίας μπορεί να είναι επικίνδυνα για τα παιδιά. Ιδιαίτερα από τα πλαστικά λεπτά φύλλα και τις σακούλες υφίσταται κίνδυνος ασφυξίας. Γι' αυτό φυλάτε τα μέρη αυτά μακριά από τα παιδιά.

Απόσυρση της παλιάς συσκευής Οι παλιές συσκευές δεν αποτελούν άχρηστα απορρίμματα. Με την απόσυρσή τους σύμφωνα με τους κανονισμούς για την προστασία του περιβάλλοντος μπορούν να επαναποκτηθούν πολύτιμες πρώτες ύλες.

Η συσκευή αυτή έχει σημανθεί σύμφωνα με την Οδηγία 2002/96/ΕΚ περί Αποβλήτων Ηλεκτρικού και Ηλεκτρονικού Εξοπλισμού (Waste Electrical and Electronic Equipment – WEEE). Η οδηγία καθορίζει το πλαίσιο για την σε ολόκληρη την ΕΕ ισχύουσα παραλαβή και αξιοποίηση των παλιών συσκευών.

Φυλάξτε καλά τις οδηγίες χρήσης και τοποθέτησης και παραδώστε αυτές στον ενδεχόμενο μετέπειτα χρήστη.

Προτού αποσύρετε την παλιά συσκευή, πρέπει να την αχρηστέψετε.

Απομονώνετε τον απορροφητήρα για 1 λεπτό περίπου από το ρεύμα, τραβώντας το φις από την πρίζα ή αντίστοιχα κατεβάζοντας την ασφάλεια. Κατόπιν θέτετε τη συσκευή εκ νέου σε λειτουργία.

Μην δώσετε σε καμιά περίπτωση την παλιά σας συσκευή στα υπόλοιπα απορρίμματα. Σχετικά με τους επίκαιρους τρόπους απόσυρσης παρακαλείσθε να απευθυνθείτε στο ειδικό κατάστημα, απ' όπου αγοράσατε τη συσκευή ή στην τοπική Δημοτική Αρχή. Φροντίστε να φυλαχτεί η παλιά συσκευή μέχρι την απόσυρσή της σε μέρος ασφαλές για τα παιδιά

ΠΡΙΝ ΤΗΝ ΠΡΩΤΗ ΧΡΗΣΗ ΥΠΟΔΕΙΞΗ: Αυτές οι οδηγίες χρήσης ισχύουν για περισσότερες παραλλαγές της συσκευής. Έτσι είναι δυνατόν να περιγράφονται επιμέρους χαρακτηριστικά εξοπλισμού, τα οποία δεν αφορούν τη συσκευή σας.

Βλάβες Όταν δεν μπορείτε να χειριστείτε τον απορροφητήρα κουζίνας:

Σε ενδεχόμενες ερωτήσεις ή βλάβες, παρακαλείσθε να καλέσετε την υπηρεσία τεχνικής εξυπηρέτησης των πελατών μας. (Βλ. στον πίνακα με τις υπηρεσίες τεχνικής εξυπηρέτησης των πελατών.) Κατά την κλήση παρακαλείσθε να δίνετε: Οι αριθμοί βρίσκονται στην πινακίδα τύπου, μετά την αφαίρεση των φίλτρων λιπών, στον εσωτερικό χώρο του απορροφητήρα.

Αναγράψτε τους αριθμούς στα παραπάνω πεδία.

Προτού θέσετε την καινούργια σας συσκευή σε λειτουργία, παρακαλείσθε να διαβάσετε καλά τις οδηγίες χρήσης. Αυτές περιέχουν σημαντικές πληροφορίες για την ασφάλειά σας καθώς και για τη χρήση και φροντίδα της συσκευής σας.

몇 Υποδείξεις ασφαλείας Αρμόζουσα χρήση Αυτός ο απορροφητήρας κουζίνας

ανταποκρίνεται στις προδιαγραμμένες διατάξεις ασφαλείας. Η μη αρμόζουσα χρήση μπορεί να οδηγήσει σε βλάβες σε πρόσωπα ή σε υλικές ζημιές. Ο απορροφητήρας κουζίνας επιτρέπεται

να χρησιμοποιείται αποκλειστικά για οικιακή χρήση. Ο κατασκευαστής δεν ευθύνεται για ζημιές, οι οποίες προκύπτουν από μη σωστή χρήση ή από λανθασμένο χειρισμό. Ο κατασκευαστής δεν μπορεί να αναλάβει

την ευθύνη για ζημιές, οι οποίες οφείλονται στη μη τήρηση των υποδείξεων ασφαλείας.

몇 ΚΙΝΔΥΝΟΣ ΤΡΑΥΜΑΤΙΣΜΟΥ

Μην αφήνετε τα παιδιά να παίζουν με τον απορροφητήρα κουζίνας! Ενήλικες και παιδιά δεν επιτρέπεται να λειτουργούν χωρίς επίβλεψη τη συσκευή, – αν δεν είναι σε θέση από σωματικής ή νοητικής άποψης – ή όταν δεν διαθέτουν τις γνώσεις και την εμπειρία να χειριστούν σωστά και με ασφάλεια τη συσκευή.

Τεχνική ασφάλεια Ο απορροφητήρας κουζίνας εγκατέλειψε

το εργοστάσιο σε άριστη κατάσταση. Ελέγξτε ωστόσο τη συσκευή πριν την τοποθέτηση για εμφανείς ζημιές. Αν αυτή έχει πάθει ζημιά, δεν επιτρέπεται να τεθεί σε λειτουργία! Αν έχει πάθει ζημιά το τροφοδοτικό

καλώδιο του απορροφητήρα, αυτό πρέπει να αντικατασταθεί από τον κατασκευαστή, την υπηρεσία τεχνικής εξυπηρέτησης των πελατών του ή από παρόμοια καταρτισμένο πρόσωπο, ώστε να αποφεύγονται οι κίνδυνοι.

Ειδικές υποδείξεις για συσκευές μαγειρέματος με αέριο Κατά την τοποθέτηση πάνω από βάση εστιών αερίου πρέπει να τηρούνται οι εθνικές σχετικές νομοθετικές διατάξεις [π.χ. στη Γερμανία: Τεχνικοί Κανονισμοί για την Εγκατάσταση Αερίου (Technische Regeln Gasinstallation – TRGI)]. Πρέπει να προσέξετε τις εκάστοτε ισχύουσες προδιαγραφές τοποθέτησης και τις υποδείξεις τοποθέτησης των κατασκευαστών συσκευών αερίου. Κατά την τοποθέτηση πρέπει να προσέξετε, ότι μόνο μία πλευρά του απορροφητήρα επιτρέπεται να βρίσκεται άμεσα δίπλα σε υψηλό ερμάριο ή τοίχο. Διαφορετικά υπάρχει κίνδυνος συσσώρευσης θερμότητας. Η απόσταση από τον τοίχο ή το υψηλό ερμάριο πρέπει να είναι τουλάχιστον 50 mm.

몇 ΚΙΝΔΥΝΟΣ ΕΓΚΑΥΜΑΤΩΝ Μη λειτουργείτε παραπάνω από δύο εστίες αερίου ταυτόχρονα για χρονικό διάστημα το πολύ 15 λεπτών στο υψηλότερο θερμικό φορτίο. Από την επίδραση της θερμότητας υπάρχει κίνδυνος εγκαυμάτων κατά την επαφή με τις επιφάνειες του περιβλήματος! Λάβετε υπόψη, ότι ένας μεγάλος καυστήρας πάνω από 5 kW (γουόκ) αντιστοιχεί στην ισχύ δύο καυστήρων αερίου. Ο απορροφητήρας κουζίνας μπορεί να πάθει ζημιά από την επίδραση υψηλής θερμότητας. Μη λειτουργείτε ποτέ μία εστία αερίου χωρίς μαγειρικό σκεύος. Ρυθμίστε τη φλόγα έτσι, ώστε να μη βγαίνει έξω από το μαγειρικό σκεύος.

Η τοποθέτηση (συμπεριλαμβανομένης

της ηλεκτρικής σύνδεσης), η συντήρηση ή επισκευή του απορροφητήρα επιτρέπεται να εκτελούνται μόνο από εξειδικευμένο προσωπικό. Σε κάθε περίπτωση ο απορροφητήρας πρέπει να απομονώνεται από το ρεύμα, βγάζοντας το φις από την πρίζα ή απενεργοποιώντας την ασφάλεια! Με την μη σωστή τοποθέτηση, συντήρηση ή επισκευή μπορούν να προκύψουν σοβαρές ζημιές για τον χρήστη, για τις οποίες δεν φέρει την ευθύνη ο κατασκευαστής. Αλλαγές της ηλεκτρικής ή της μηχανικής

κατασκευής είναι επικίνδυνες και δεν επιτρέπεται να γίνουν! Αυτές μπορούν να οδηγήσουν σε λανθασμένες λειτουργίες στον απορροφητήρα.

Σωστή χρήση Πριν την πρώτη θέση σε λειτουργία καθαρίστε καλά τον απορροφητήρα κουζίνας. Πριν από κάθε καθαρισμό και φροντίδα πρέπει να απομονώνετε τον απορροφητήρα από το ρεύμα, τραβώντας το φις από την πρίζα ή απενεργοποιώντας την ασφάλεια. Οι λαμπτήρες (ιδιαίτερα οι λαμπτήρες

αλογόνου) θερμαίνονται πολύ κατά τη λειτουργία. Επίσης κάμποσο χρόνο μετά την απενεργοποίηση υπάρχει ακόμα κίνδυνος εγκαυμάτων! Πριν από κάθε αλλαγή λαμπτήρα ο απορροφητήρας πρέπει να απομονώνεται από το ρεύμα και οι λαμπτήρες πρέπει να έχουν κρυώσει! Λειτουργείτε τον απορροφητήρα μόνο με τοποθετημένους λαμπτήρες.

Θέτετε τον απορροφητήρα σε λειτουργία

πάντοτε, όταν χρησιμοποιείτε κάποια εστία. Αν δεν λειτουργεί ο απορροφητήρας μπορεί να σχηματιστεί νερό συμπύκνωσης. Έτσι μπορούν να προκύψουν ζημιές διάβρωσης στη συσκευή.

몇 ΚΙΝΔΥΝΟΣ ΠΥΡΚΑΓΙΑΣ

Μη παρασκευάζετε φλαμπέ κάτω από τον απορροφητήρα ούτε να δουλεύετε με ανοιχτή φλόγα. Ο απορροφητήρας που βρίσκεται σε λειτουργία, τραβάει τις φλόγες στο φίλτρο. Από τις επικαθίσεις στο φίλτρο λιπών υπάρχει κίνδυνος πυρκαγιάς! Επιβλέπετε τις κατσαρόλες, τηγάνια και φριτέζες, όταν ετοιμάζετε φαγητά με λάδια και λίπη, π.χ. πατάτες τηγανητές. Υπερθερμασμένα λάδια και λίπη μπορούν να αυταναφλεχθούν εύκολα! Με τον τακτικό καθαρισμό των φίλτρων

λιπών και την έγκαιρη αλλαγή του φίλτρου ενεργού άνθρακα προλαμβάνεται ο κίνδυνος πυρκαγιάς. Μη λειτουργείτε τον απορροφητήρα

κουζίνας ποτέ χωρίς τα φίλτρα λιπών.

Σωστή τοποθέτηση Προσέχετε τα στοιχεία του κατασκευαστή

για τις συσκευές μαγειρικής, αν είναι δυνατή η χρήση απορροφητήρα κουζίνας πάνω από αυτές. Εφόσον ο κατασκευαστής της μαγειρικής

συσκευής δεν προδιαγράφει μεγαλύτερες αποστάσεις ασφαλείας, ισχύει η ελάχιστη απόσταση – μεταξύ των ηλεκτρικών εστιών και της κάτω άκρης του απορροφητήρα των 550 mm – μεταξύ των εστιών αερίου (πάνω άκρη φορέα σκεύους) και της κάτω άκρης του απορροφητήρα των 650 mm (Εικ. 1). Αν λειτουργούν διαφορετικές συσκευές

μαγειρικής, ισχύει η μεγαλύτερη αναφερόμενη απόσταση. Το πλάτος του απορροφητήρα πρέπει

να αντιστοιχεί στο πλάτος της εστίας. Πάνω από εστία στερεών καυσίμων, από

την οποία μπορεί να προκύψει κίνδυνος πυρκαγιάς (π.χ. εκπομπή σπινθήρων), η τοποθέτηση του απορροφητήρα είναι μόνον τότε επιτρεπτή, αν η εστία φωτιάς έχει κλειστό, όχι αφαιρούμενο κάλυμμα και τηρούνται οι ειδικές για τη χώρα προδιαγραφές. Αυτός ο περιορισμός δεν ισχύει για κουζίνες αερίου και σκαφοειδείς εστίες αερίου. Για να αποφευχθούν ζημιές στην εστία,

αυτή πρέπει να σκεπαστεί κατά την τοποθέτηση του απορροφητήρα.

Χειρισμός ΥΠΟΔΕΙΞΗ: Σας συνιστούμε να ενεργοποιείτε τη φτερωτή κατά την έναρξη του μαγειρέματος και να την απενεργοποιείτε ξανά μερικά λεπτά μετά τη λήξη του μαγειρέματος. Έτσι απομακρύνονται αποτελεσματικότερα οι ατμοί κουζίνας.

Για ιδιαίτερα ισχυρή έκλυση οσμών και ατμών μπορείτε να χρησιμοποιείτε τις εντατικές βαθμίδες. – περ. 5 λεπτά Y

Ο φωτισμός μπορεί να ενεργοποιηθεί ή να απενεργοποιηθεί ανεξάρτητα από τον ανεμιστήρα.

몇 ΚΙΝΔΥΝΟΣ ΤΡΑΥΜΑΤΙΣΜΟΥ

από καυτά μαγειρικά σκεύη. Κατά τον χειρισμό του απορροφητήρα μην πιάνετε πάνω από καυτά μαγειρικά σκεύη.

On/Of Κατόπιν λειτουργία ανεμιστήρα Αερισμός κατά διαστήματα

Μετάβαση σε χαμηλότερη βαθμίδα Ένδειξη βαθμίδων ανεμιστήρα Θέση του ανεμιστήρασε υψηλότερη βαθμίδα

Πατήστε το πλήκτρο ç. Στην ένδειξη

εμφανίζεται Z. Πατήστε το πλήκτρο –, για να μεταβείτε πίσω στη βαθμίδα Y. Η διάρκεια είναι χρονικά περιορισμένη. Μετά ο ανεμιστήρας μεταβαίνει αυτόματα πίσω σε χαμηλότερη βαθμίδα ανεμιστήρα. Με νέο πάτημα του πλήκτρου X μπορείτε ανά πάσα στιγμή να επαναφέρετε την αρχική ρύθμιση.

Ρύθμιση της κατόπιν λειτουργίας του ανεμιστήρα Πατήστε το πλήκτρο n. Ο ανεμιστήρας λειτουργεί 6 λεπτά στη βαθμίδα 1. Κατόπιν ο ανεμιστήρας απενεργοποιείται αυτόματα.

Κρατήστε το πλήκτρο < πατημένο, μέχρι να επιτευχθεί η επιθυμητή φωτεινότητα. Λυχνίες LED Οι καμμένες λυχνίες LED επιτρέπεται να αλλάζονται μόνο από τον κατασκευαστή, την υπηρεσία τεχνικής εξυπηρέτησης των πελατών του ή από αδειούχο τεχνικό (ηλεκτρολόγο).

몇 ΚΙΝΔΥΝΟΣ ΤΡΑΥΜΑΤΙΣΜΟΥ από τις λυχνίες LED της κατηγορίας κινδύνου 1. Μην κυττάτε παραπάνω από 100 δευτερόλεπτα απευθείας στις αναμμένες λυχνίες LED.

λειτουργίας πατήστε τα πλήκτρα + ή –.

Ένδειξη ] περ. 3 λεπτά Ένδειξη \ περ. 3 λεπτά Ένδειξη [ περ. 3 λεπτά

Με το πάτημα ενός πλήκτρου ηχεί για επιβεβαίωση ένα ηχητικό σήμα.

Αερισμός κατά διαστήματα

Με απενεργοποιημένο τον ανεμιστήρα κρατήστε ταυτόχρονα πατημένα τα πλήκτρα # και + επί περ. 3 δευτερόλεπτα.

Πατήστε το πλήκτρο n φορές. Ο ανεμιστήρας λειτουργεί περίπου 5 λεπτά ανά ώρα. Για την απενεργοποίηση του αερισμού

κατά διαστήματα πατήστε το πλήκτρο #.

Ρύθμιση φωτεινότητας

Για την αλλαγή των χρόνων κατόπιν

Πατήστε το πλήκτρο <.

Απενεργοποίηση του ηχητικού σήματος

Για επιβεβαίωση ηχεί ένα σήμα. Ενεργοποίηση του ηχητικού σήματος Επαναλάβετε τη διαδικασία ”Απενεργοποίηση του ηχητικού σήματος”.

Ενεργοποιήστε τη συσκευή με το πλήκτρο #. Ο ανεμιστήρας ξεκινά στη βαθμίδα 2. Ανεβάστε τη βαθμίδα ανεμιστήρα με το πλήκτρο + και κατεβάστε την με το πλήκτρο –.

Καθαρισμός και φροντίδα

몇 ΚΙΝΔΥΝΟΣ ΤΡΑΥΜΑΤΙΣΜΟΥ Πριν από κάθε καθαρισμό και φροντίδα ο απορροφητήρας πρέπει να απομονώνεται από το δίκτυο του ρεύματος βγάζοντας το φις από την πρίζα ή κατεβάζοντας την ασφάλεια στον ηλεκτρολογικό πίνακα.

Επιφάνειες της συσκευής ΥΠΟΔΕΙΞΗ: Προσέξτε τις διατάξεις εγγύησης στο επισυναπτόμενο φυλλάδιο σέρβις. Οι επιφάνειες της συσκευής και τα

στοιχεία χειρισμού είναι ευαίσθητα στις αμυχές. Γι' αυτό προσέξτε τις ακόλουθες υποδείξεις καθαρισμού: – Αποφεύγετε τον καθαρισμό του απορροφητήρα με στεγνά πανιά, σφουγγάρια που χαράζουν, μέσα τριψίματος καθώς και μέσα καθαρισμού που περιέχουν άμμο, σόδα, οξέα, χλωριούχα ή λοιπά μέσα καθαρισμού που προσβάλλουν την επιφάνεια. – Καθαρίζετε τις επιφάνειες της συσκευής και τα στοιχεία χειρισμού μόνο με μαλακό, βρεγμένο πανί, απορρυπαντικό πιάτων ή ήπιο απορρυπαντικό τζαμιών. – Μην ξύνετε τους ξεραμένους ρύπους, αλλά τους μουλιάζετε με βρεγμένο πανί. – Καθαρίζετε προσεκτικά στην περιοχή των στοιχείων χειρισμού, ώστε να εμποδίσετε τη διείσδυση υγρασίας μέσα στο ηλεκτρονικό σύστημα.

ΥΠΟΔΕΙΞΗ: Καθαρίζετε τις επιφάνειες από ανοξείδωτο χάλυβα μόνο στην κατεύθυνση λείανσης! Για τα πλήκτρα χειρισμού μη χρησιμοποιήσετε μέσο καθαρισμού για ανοξείδωτο χάλυβα!

Καθαρισμός των μεταλλικών φίλτρων λιπών ...

Υπόδειξη για τη φροντίδα της συσκευής

Ο καθαρισμός των μεταλλικών φίλτρων

Κατάλληλα μέσα καθαρισμού και φροντίδας για τη συσκευή σας μπορείτε να προμηθευτείτε μέσω της hotline ή του online shop (βλ. αναδιπλούμενη σελίδα).

Μεταλλικά φίλτρα λιπών Τα τοποθετημένα μεταλλικά φίλτρα λιπών προσλαμβάνουν τα λιπαρά συστατικά των ατμών της κουζίνας. Τα μάκτρα των φίλτρων αποτελούνται από υλικό που δεν καίγεται.

몇 ΚΙΝΔΥΝΟΣ ΠΥΡΚΑΓΙΑΣ

Με αυξανόμενο κορεσμό των φίλτρων με λιπαρά κατάλοιπα αυξάνεται η ικανότητα ανάφλεξης. Εκτός αυτού μπορεί να επηρεαστεί αρνητικά η λειτουργία του απορροφητήρα. Με τον έγκαιρο καθαρισμό των μεταλλικών φίλτρων λιπών προλαμβάνεται ο κίνδυνος πυρκαγιάς. Κατά τον καθαρισμό των φίλτρων λιπών καθαρίζετε επίσης τα προσιτά μέρη του περιβλήματος με βρεγμένο πανί από τις επικαθίσεις λίπους.

Σε κανονική λειτουργία (καθημερινά

1 έως 2 ώρες) τα μεταλλικά φίλτρα λιπών πρέπει να καθαρίζονται 1 φορά το μήνα.

... στο πλυντήριο πιάτων λιπών μπορεί να γίνει στο πλυντήριο πιάτων. Από αυτό μπορούν να παρουσιαστούν ελαφρές χρωματικές αλλοιώσεις, οι οποίες δεν έχουν καμία επίδραση στη λειτουργία των φίλτρων λιπών. Τα φίλτρα πρέπει να είναι τοποθετημένα χαλαρά μέσα στο πλυντήριο. Δεν επιτρέπεται να έχουν μαγκώσει. ΥΠΟΔΕΙΞΗ: Μην πλένετε τα ισχυρά κορεσμένα μεταλλικά φίλτρα λιπών στο πλυντήριο μαζί με άλλα σκεύη.

... στο χέρι Κατά το πλύσιμο στο χέρι, μουλιάζετε

τα φίλτρα λιπών σε καυτό διάλυμα απορρυπαντικού, τα τρίβετε με βούρτσα, τα ξεπλένετε καλά και να αφήνετε να στραγγίσουν. Μη χρησιμοποιήσετε διαβρωτικά μέσα καθαρισμού ή μέσα που περιέχουν οξέα ή βάσεις. Σε ιδιαίτερα δύσκολους ρύπους συνιστούμε τον καθαρισμό με ένα ειδικό σπρέι που διαλύει τα λίπη. Αυτό μπορείτε να το προμηθευτείτε μέσω του Online-Shop.

Αφαίρεση και τοποθέτηση των φίλτρων λιπών Πριν την αφαίρεση και την τοποθέτηση των Αλλαγή του φίλτρου ενεργού άνθρακα

φίλτρων λιπών προσέξτε οπωσδήποτε τις υποδείξεις και τις προειδοποιήσεις στο κεφάλαιο "Υποδείξεις ασφαλείας"!

Αφαίρεση και τοποθέτηση των μεταλλικών φίλτρων λιπών 1. Ανοίξτε τη μανδάλωση και κατεβάστε τα φίλτρα λιπών προς τα κάτω. Ταυτόχρονα πιάστε με το άλλο χέρι κάτω από τα φίλτρα λιπών.

Σε κανονική λειτουργία (καθημερινά 1 έως 2 ώρες) τα φίλτρα ενεργού άνθρακα πρέπει να αλλάζονται 2 φορές το χρόνο. Το φίλτρο ενεργού άνθρακα διατίθεται στα ειδικά καταστήματα, στην υπηρεσία τεχνικής εξυπηρέτησης πελατών ή στο Online-Shop (βλ. Eιδικά εξαρτήματα). Χρησιμοποιείτε μόνον γνήσια φίλτρα. Τα φίλτρα ενεργού άνθρακα δεν περιέχουν βλαβερές ουσίες. Γι' αυτό μπορούν να αποσύρονται στα οικιακά απορρίμματα.

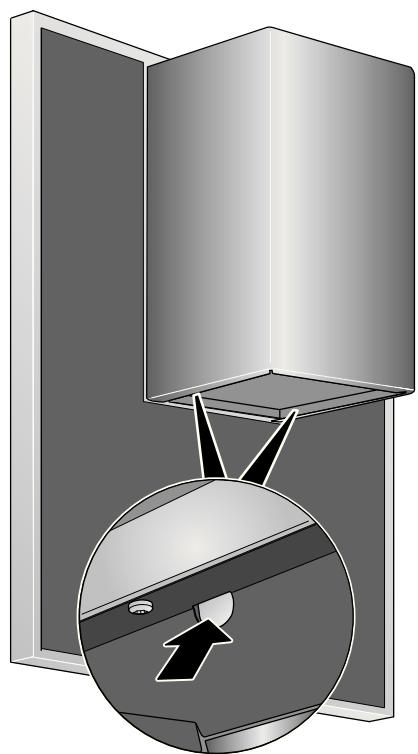

1. Αφαιρέστε το μεταλλικό φίλτρο λιπών. 2. Απασφαλίστε και από τις δύο πλευρές την επένδυση της καμινάδας και αφήστε την να ολισθήσει προς τα κάτω.

2. Καθαρίστε τα φίλτρα λιπών. 3. Επανατοποθετήστε τα καθαρισμένα φίλτρα λιπών.

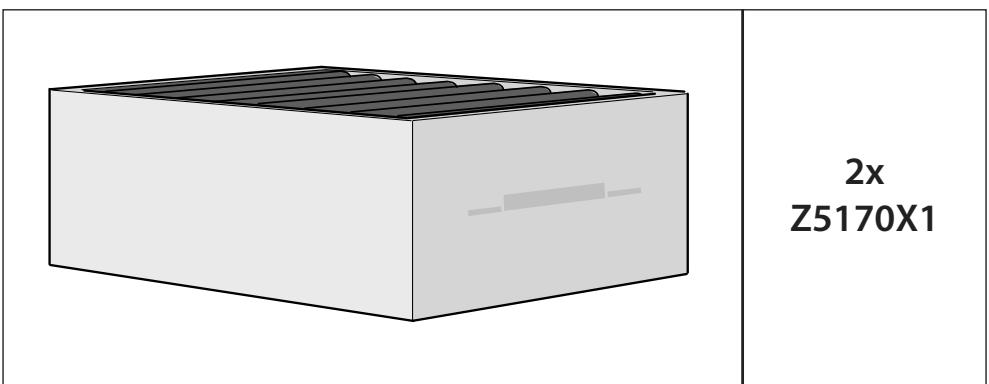

3. Βγάλτε τα δύο φίλτρα ενεργού άνθρακα, τραβώντας τα προς τα εμπρός και αλλάξτε τα. 4. Ωθήστε την επένδυση της καμινάδας προς τα πάνω, μέχρι να κουμπώσει αισθητά.

Πριν την ηλεκτρική σύνδεση προσέξτε οπωσδήποτε τις υποδείξεις και τις προειδοποιήσεις στο κεφάλαιο "Υποδείξεις ασφαλείας"!

Ο απορροφητήρας κουζίνας έχει κατασκευαστεί για την τοποθέτηση σε τοίχο.

몇 ΚΙΝΔΥΝΟΣ ΤΡΑΥΜΑΤΙΣΜΟΥ Αν το τροφοδοτικό καλώδιο του απορροφητήρα πάθει ζημιά, αυτό πρέπει να αντικατασταθεί από τον κατασκευαστή, την υπηρεσία τεχνικής εξυπηρέτησης των πελατών του ή παρόμοια καταρτισμένο πρόσωπο, για να αποφεύγονται οι κίνδυνοι. Ο απορροφητήρας κουζίνας επιτρέπεται να συνδεθεί στο δίκτυο του ηλεκτρικού ρεύματος μόνον μέσω πρίζας σούκο, εγκατεστημένης σύμφωνα με τις ισχύουσες προδιαγραφές. Η πρίζα σούκο πρέπει να είναι κατά το

δυνατόν τοποθετημένη ακριβώς πίσω από την επένδυση της "καμινάδας".

Προσέξτε την ελάχιστη απόσταση μεταξύ εστίας και απορροφητήρα (βλ. "Υποδείξεις ασφαλείας")!

Αποφύγετε τις ζημιές στις ευαίσθητες επιφάνειες!

Προετοιμασία του τοίχου

ΚΙΝΔΥΝΟΣ ΤΡΑΥΜΑΤΙΣΜΟΥ, ΚΙΝΔΥΝΟΣ ΥΛΙΚΩΝ ΖΗΜΙΩΝ Πριν τη διάτρηση ελέγξτε τον προβλεπόμενο χώρο τοποθέτησης , μήπως υπάρχουν ηλεκτρικοί ή άλλοι κάτω από το σοβά εγκατεστημένοι αγωγοί. Ο τοίχος πρέπει να είναι επίπεδος και

κάθετος. Οι βίδες και τα ούπατ που παραδίδονται

Ο απορροφητήρας κουζίνας επιτρέπεται να συνδεθεί στο δίκτυο του ηλεκτρικού ρεύματος μόνον από αδειούχο ηλεκτρολόγο , ο οποίος γνωρίζει τις προδιαγραφές της αρμόδιας υπηρεσία παροχής ηλεκτρικού ρεύματος (Δ.Ε.Η.).

Κατά την τοποθέτηση προσέξτε επίσης για ειδικά εξαρτήματα που ενδεχομένως πρέπει να τοποθετηθούν.

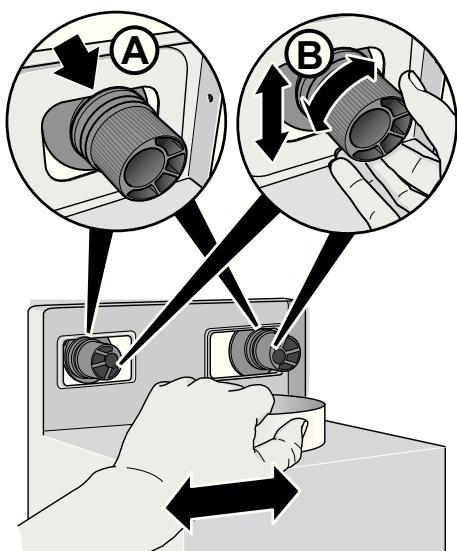

3. Βιδώστε τις αναρτήσεις για τον απορροφητήρα: σφίγγοντάς τες με το χέρι, το πολύ 3 Nm Προσέξτε τη σωστή θέση των ροδελών ασφαλείας και των αναρτήσεων!

μαζί με τη συσκευή είναι κατάλληλα για συμπαγή τοιχοποιία. Αν πρόκειται να τοποθετηθεί σε τοίχο από άλλα υλικά (π.χ. γυψοσανίδα, πορώδες μπετόν, Ανάρτηση και ευθυγράμμιση τούβλα Poroton), χρησιμοποιήστε τα αντίστοιχα 1. Αναρτήστε τον απορροφητήρα έτσι, ώστε αυτός να κουμπώσει πίσω γερά στις μέσα στερέωσης. αναρτήσεις Ⓐ. Προσέχετε την επαρκή φέρουσα ικανότητα του τοίχου. 2. Ευθυγραμμίστε τον απορροφητήρα οριζόντια, στρέφοντας τις αναρτήσεις. Προσέχετε να αντιστοιχεί το βάθος των Αν χρειάζεται ο απορροφητήρας μπορεί τρυπών διάτρησης στο μήκος των βιδών. να μετατοπιστεί από δεξιά προς τα Φροντίστε για τη σταθερότητα των ούπατ. αριστερά Ⓑ.

Μέγ. βάρος σε kg: 55 Τηρούμε το δικαίωμα αλλαγών στην κατασκευή στα πλαίσια της τεχνικής εξέλιξης.

Προετοιμασία τοποθέτησης – Η πρίζα σούκο θα πρέπει να είναι συνδεμένη μέσω δικού της ξεχωριστού κυκλώματος. – Αν μετά την τοποθέτηση του απορροφητήρα η πρίζα σούκο δεν είναι πλέον προσιτή, πρέπει να υπάρχει μία διάταξη απομόνωσης όπως στη μόνιμη σύνδεση.

Σε περίπτωση απαιτούμενης μόνιμης σύνδεσης

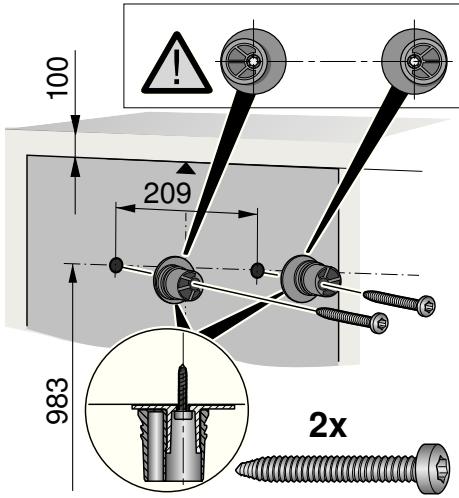

1. Με τη βοήθεια του χναριού, που παραδίδεται μαζί με τη συσκευή, σχεδιάστε στον τοίχο τις θέσεις για τις βίδες και, για διευκόλυνση στο κρέμασμα, το περίγραμμα της περιοχής ανάρτησης. Η κάτω άκρη του χναριού αντιστοιχεί στην κάτω του απορροφητήρα. 2. Ανοίξτε 2 τρύπες για την ανάρτηση του απορροφητήρα με Ø 8 mm και τοποθετήστε ούπατ πρόσωπο με πρόσωπο με τον τοίχο.

Από την πλευρά της εγκατάστασης πρέπει να προβλεφθεί μία διάταξη απομόνωσης. Ως διατάξεις απομόνωσης ισχύουν διακόπτες με διάκενο επαφής άνω των 3 mm και διακοπή σε όλους τους πόλους. Σ' αυτές ανήκουν οι διακόπτες LS και οι προστατευτικές διατάξεις.

Ηλεκτρικά χαρακτηριστικά Τα απαιτούμενα χαρακτηριστικά σύνδεσης θα τα βρείτε μετά την αφαίρεση των φίλτρων λιπών στην πινακίδα τύπου στο εσωτερικό της συσκευής. Μήκος του τροφοδοτικού καλωδίου: περ. 1,30 m Αυτός ο απορροφητήρας κουζίνας ανταποκρίνεται στις διατάξεις της ΕΚ περί αντιπαρασιτικών συστημάτων. 49

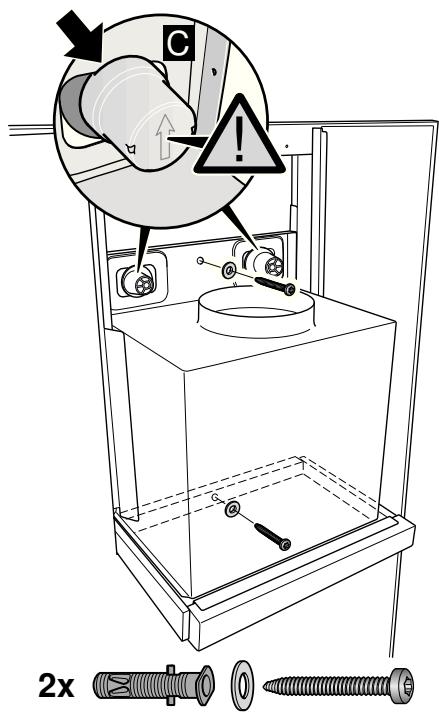

Τοποθέτηση Βίδες ασφάλισης και καπελάκια ασφάλισης 1. Σχεδιάστε τις τρύπες για τις βίδες ασφάλισης. Κρεμάστε τον απορροφητήρα, ανοίξτε τις τρύπες για τις βίδες ασφάλισης και τοποθετήστε μέσα στις τρύπες ούπατ πρόσωπο με πρόσωπο με τον τοίχο. 2. Κρεμάστε τον απορροφητήρα και σφίξτε γερά τις βίδες ασφάλισης. 3. Πιέστε τα καπελάκια ασφάλισης με το βέλος προς τα πάνω επάνω στις αναρτήσεις, μέχρι να κουμπώσουν αισθητά Ⓒ.

Μόντιουλ ανακύκλωσης αέρα 1. Τοποθετήστε το μόντιουλ ανακύκλωσης αέρα επάνω στο στόμιο αέρα και βιδώστε το. 2. Εισάγετε το φίλτρο ενεργού άνθρακα.

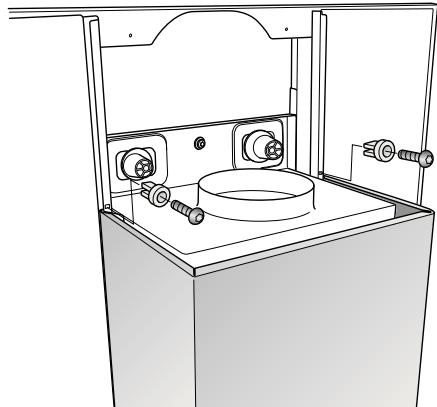

3. Τοποθετήστε 2 στοιχεία ασφάλισης και βιδώστε τα.

Τοποθέτηση των επενδύσεων της "καμινάδας"

몇 ΚΙΝΔΥΝΟΣ ΤΡΑΥΜΑΤΙΣΜΟΥ Οι εσωτερικές πλευρές των επενδύσεων της "καμινάδας" μπορεί να είναι αιχμηρές. Γι' αυτό σας συνιστούμε κατά την τοποθέτηση να φοράτε προστατευτικά γάντια. 1. Αφαιρέστε το λεπτό προστατευτικό φύλλο από τις δύο επενδύσεις της "καμινάδας". 2x 1

몇 ΚΙΝΔΥΝΟΣ ΤΡΑΥΜΑΤΙΣΜΟΥ

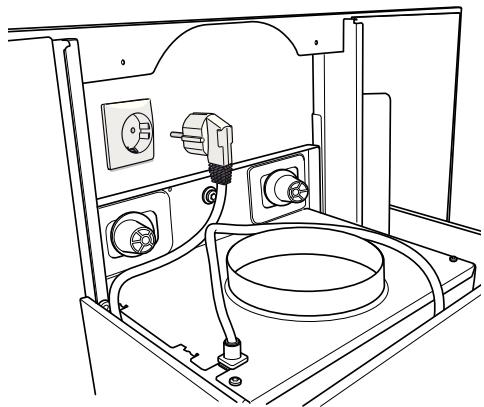

Ελέγξτε οπωσδήποτε, ότι έχουν τοποθετηθεί γερά όλες οι βίδες και τα καπελάκια ασφάλισης. 4. Κάνετε τη σύνδεση του σωλήνα (βλ. "Σωληνοσύνδεση"). 5. Κάνετε την ηλεκτρική σύνδεση (βλ. "Ηλεκτρική σύνδεση").

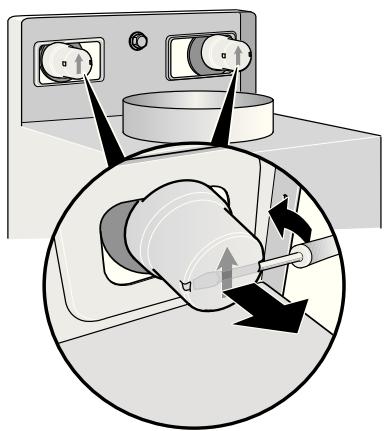

Αποσυναρμολόγηση των καπέλων ασφάλισης Για την αποσυναρμολόγηση αφαιρέστε τα

καπελάκια ασφάλισης των αναρτήσεων με κατάλληλο εργαλείο, π.χ. πλακέ κατσαβίδι. 2. Τοποθετήστε τη καμινάδα στις οδηγητικές ράγες και αφήστε την να ολισθήσει προς τα κάτω.

4. Ωθήστε την επένδυση της καμινάδας προς τα πάνω, μέχρι να κουμπώσει αισθητά. 5. Τοποθετήστε το μεταλλικό φίλτρο λιπών.
