РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ D99L11N0 NEFF

Инструкция по эксплуатации

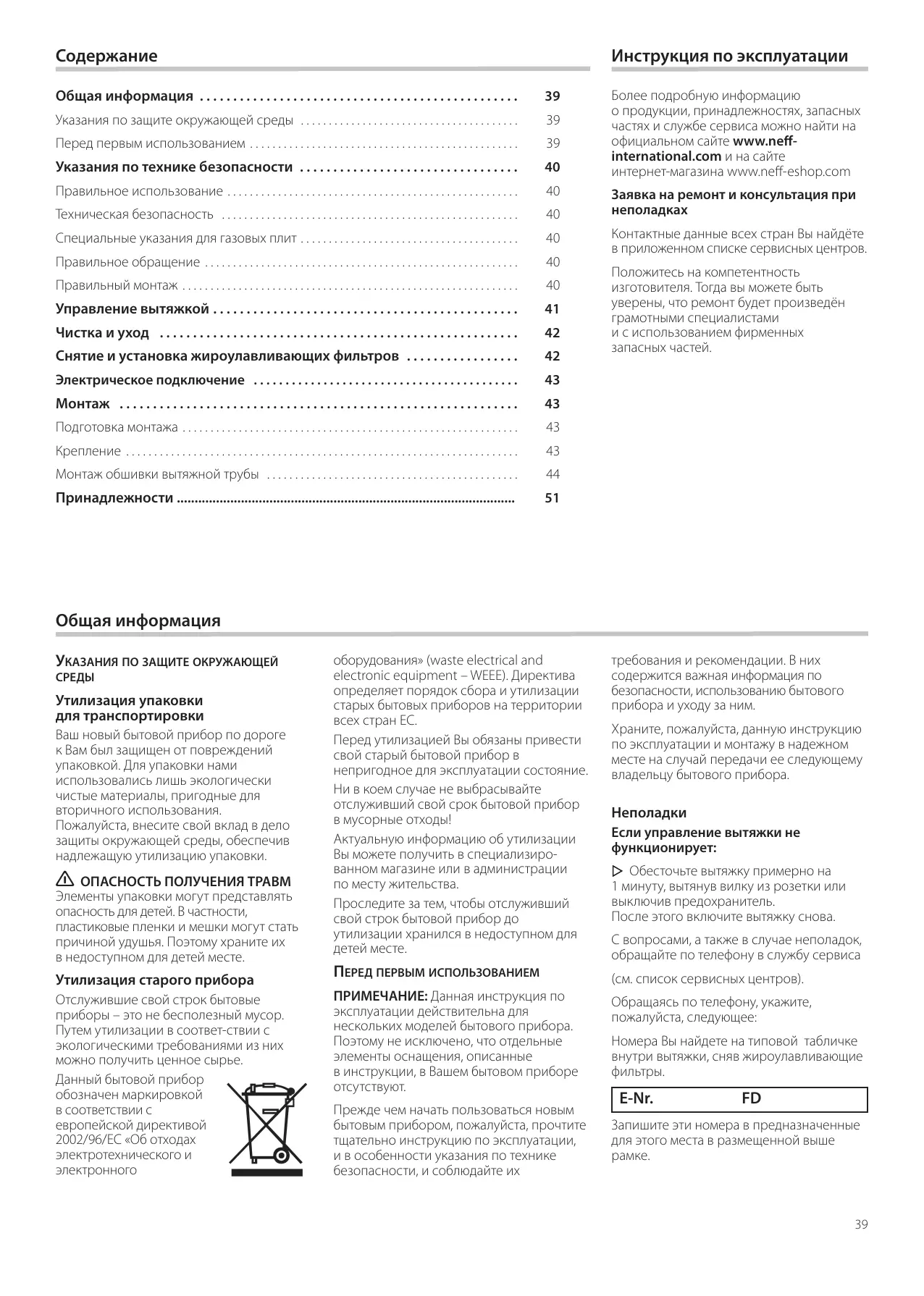

Общая информация . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Указания по защите окружающей среды . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Перед первым использованием . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Указания по технике безопасности . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Специальные указания для газовых плит . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Снятие и установка жироулавливающих фильтров . . . . . . . . . . . . . . . . .

Более подробную информацию о продукции, принадлежностях, запасных частях и службе сервиса можно найти на официальном сайте www.nefinternational.com и на сайте интернет-магазина www.nef-eshop.com Заявка на ремонт и консультация при неполадках Контактные данные всех стран Вы найдёте в приложенном списке сервисных центров. Положитесь на компетентность изготовителя. Тогда вы можете быть уверены, что ремонт будет произведëн грамотными специалистами и с использованием фирменныx запасныx частей.

Общая информация УКАЗАНИЯ ПО ЗАЩИТЕ ОКРУЖАЮЩЕЙ СРЕДЫ

Утилизация упаковки для транспортировки Ваш новый бытовой прибор по дороге к Вам был защищен от повреждений упаковкой. Для упаковки нами использовались лишь экологически чистые материалы, пригодные для вторичного использования. Пожалуйста, внесите свой вклад в дело защиты окружающей среды, обеспечив надлежащую утилизацию упаковки.

몇 ОПАСНОСТЬ ПОЛУЧЕНИЯ ТРАВМ

Элементы упаковки могут представлять опасность для детей. В частности, пластиковые пленки и мешки могут стать причиной удушья. Поэтому храните их в недоступном для детей месте.

Утилизация старого прибора Отслужившие свой строк бытовые приборы – это не бесполезный мусор. Путем утилизации в соответ-ствии с экологическими требованиями из них можно получить ценное сырье. Данный бытовой прибор обозначен маркировкой в соответствии с европейской директивой 2002/96/ЕС «Об отходах электротехнического и электронного

оборудования» (waste electrical and electronic equipment – WEEE). Директива определяет порядок сбора и утилизации старых бытовых приборов на территории всех стран ЕС. Перед утилизацией Вы обязаны привести свой старый бытовой прибор в непригодное для эксплуатации состояние. Ни в коем случае не выбрасывайте отслуживший свой срок бытовой прибор в мусорные отходы! Актуальную информацию об утилизации Вы можете получить в специализированном магазине или в администрации по месту жительства. Проследите за тем, чтобы отслуживший свой строк бытовой прибор до утилизации хранился в недоступном для детей месте.

ПЕРЕД ПЕРВЫМ ИСПОЛЬЗОВАНИЕМ ПРИМЕЧАНИЕ: Данная инструкция по эксплуатации действительна для нескольких моделей бытового прибора. Поэтому не исключено, что отдельные элементы оснащения, описанные в инструкции, в Вашем бытовом приборе отсутствуют. Прежде чем начать пользоваться новым бытовым прибором, пожалуйста, прочтите тщательно инструкцию по эксплуатации, и в особенности указания по технике безопасности, и соблюдайте их

требования и рекомендации. В них содержится важная информация по безопасности, использованию бытового прибора и уходу за ним. Храните, пожалуйста, данную инструкцию по эксплуатации и монтажу в надежном месте на случай передачи ее следующему владельцу бытового прибора.

Неполадки Если управление вытяжки не функционирует: Обесточьте вытяжку примерно на 1 минуту, вытянув вилку из розетки или выключив предохранитель. После этого включите вытяжку снова.

С вопросами, а также в случае неполадок, обращайте по телефону в службу сервиса (см. список сервисных центров). Обращаясь по телефону, укажите, пожалуйста, следующее: Номера Вы найдете на типовой табличке внутри вытяжки, сняв жироулавливающие фильтры.

Запишите эти номера в предназначенные для этого места в размещенной выше рамке.

몇 Указания по технике безопасности Правильное использование Эта вытяжка отвечает нормативным

требованиям безопасности. Неправильное обращение с бытовым прибором может привести к травмам людей и повреждениям предметов. Вытяжка предназначена исключительно

для использования в домашнем хозяйстве. Изготовитель не несет ответственности за ущерб, возникший в результате неправильного обращения с прибором или его неправильной эксплуатации. Изготовитель не несет ответственности

за ущерб, возникший в результате несоблюдения указаний по безопасности.

몇 ОПАСНОСТЬ ПОЛУЧЕНИЯ ТРАВМ

Не разрешайте детям играться вытяжкой! Не оставляйте без надзора взрослых и детей во время эксплуатации бытового прибора в тех случаях, – если они физически или умственно не в состоянии справится с этим – или если они не владеют достаточными знаниями и опытом для правильной и надежной эксплуатации бытового прибора.

Техническая безопасность Вытяжка покинула завод в исправном

состоянии. Тем не менее, осмотрите бытовой прибор перед монтажом на предмет наличия повреждений. В случае наличия повреждений прибор нельзя встраивать или устанавливать! Из-за соображений безопасности

замена поврежденного соединительного провода вытяжки должна осуществляться предприятием-изготовителем, его службой сервиса или другими квалифицированными специалистами.

Специальные указания для газовых плит При монтаже вытяжек над газовыми плитами необходимо соблюдать соответствующие законные предписания, действующие в конкретной стране (напр., в Германии: Технические правила для газовых установок TRGI). Обязательно соблюдайте соответствующие действительные нормы и предписания для установки изготовителя газового оборудования. Во время монтажа необходимо обратить внимание на то, что лишь с одной стороны вытяжки рядом может находиться непосредственно высокий шкаф или стена. В противном случае может возникнуть опасность перегрева. Расстояние от стены или высокого шкафа должно составлять не менее 50 мм.

몇 ОПАСНОСТЬ ПОЛУЧЕНИЯ ОЖОГОВ

Включайте не более двух газовых конфорок одновременно для работы в течение макс. 15 минут при максимальной тепловой нагрузке. Под воздействием тепла поверхности корпуса могут нагреться так, что при прикосновении к ним грозит опасность получения ожогов!

몇 ОПАСНОСТЬ ВОЗНИКНОВЕНИЯ

ПОЖАРА Под вытяжкой нельзя фламбировать блюда или работать с открытым пламенем. Включенная вытяжка втягивает пламя в фильтр. Отложения на жироулавливающем фильтре могут загореться! Не оставляйте без присмотра кастрюли, сковородки и фритюрницы, если Вы готовите блюда на масле или жире, напр., картофель фри. Накалённое масло или жир может легко воспламениться! Регулярная чистка жироулавливающих

фильтров и своевременная замена угольного фильтра предупреждают опасность возникновения пожара. Никогда не включайте вытяжки без

жироулавливающих фильтров.

Правильный монтаж Обратите внимание на данные

Под воздействием сильного тепла в вытяжке могут возникнуть повреждения.

Если изготовителем кухонной плиты не

Никогда не эксплуатируйте газовую плиту без установленной на ней кухонной посуды. Установите пламя таким образом, чтобы оно не выходило за пределы кухонной посуды.

Правильное обращение

подключение), техобслуживание и ремонт вытяжки должны выполняться только квалифицированными специалистами. В любом случае вытяжку следует обесточить, вытянув штепсельную вилку из розетки или выключив предохранитель! Вследствие неквалифицированно выполненного монтажа, техобслуживания или ремонта может возникнуть серьезная опасность для пользователя, за которую изготовитель ответственности не несет.

Почистите тщательно вытяжку перед началом эксплуатации.

механической конструкции – опасны и запрещены! Они могут привести также к неисправностям в работе вытяжки.

Вы пользуетесь кухонной плитой. В выключенной вытяжке может собираться конденсат. Это может привести к образованию в бытовом приборе повреждений под воздействием коррозии.

Обратите внимание на то, что большая горелка на более 5 кВт (китайский «вок») соответствует мощности двух газовых горелок.

Монтаж (включая электрическое

Изменения в электрической или

Включайте вытяжку каждый раз, когда

Перед чисткой и уходом вытяжку

каждый раз следует обесточить, вытянув штепсельную вилку из розетки или выключив предохранитель. Лампы (в частности галогенные лампы) во время работы сильно нагреваются. Даже спустя некоторое время после выключения опасность получения ожогов все еще существует! Перед каждой заменой ламп вытяжку необходимо отсоединить от электросети, а лампы должны остынуть! Включайте вытяжку только со вставленными лампами.

изготовителя кухонной плиты относительно того, разрешается ли устанавливать над ней вытяжку. предписывается большее безопасное расстояния, тогда минимальное расстояние – между электроплитами и нижним краем вытяжки 550 мм – между газовыми плитами (верхний край опоры кастрюль) и нижним краем вытяжки 650 мм (смотрите рисунки на стр. 2). При использовании различных

кухонных плит действительно наибольшее расстояние из приведенных. Ширина вытяжки должна

соответствовать ширине кухонной плиты. Вытяжку над очагом для сжигания

твердого топлива, от которого может исходить опасность возникновения пожара (напр., из-за разлетающихся искр), допускается устанавливаться только в том случае, если очаг снабжен цельным несъемным покрытием и отвечает требованиям конкретной страны. Это ограничение не относится к газовым плитам и газовым варочным панелям. Во время монтажа вытяжки кухонную

плиту необходимо прикрыть для защиты от возможных повреждений..

Управление вытяжкой Указание: Включайте вытяжку вначале приготовления пищи и выключайте лишь спустя несколько минут после окончания приготовления. Таким образом, кухонные испарения наиболее эффективно устраняются.

Включайте интенсивную ступень для устранения особенно сильных запахов и испарений. – около 5 минут Y

Освещение включается и выключается независимо от вентилятора. Нажмите на кнопку <.

몇 ОПАСНОСТЬ ТРАВМИРОВАНИЯ

горячей кухонной посудой. Во время управления вытяжкой избегайте пространства над горячей кухонной посудой.

Вкл./Выкл. Остаточный ход вентилятора Интервальная вентиляция Понижение ступеней мощности вентилятора Индикация ступеней мощности вентилятора Повышение скорости вентилятора

Нажмите на кнопку ç. На дисплее

появляется сообщение Z. Нажмите на кнопку –, чтобы переключить обратно на скорость Y. Продолжительность работы ограничена по времени. После этого вентилятор автоматически переключается на более низкую скорость. Повторным нажатием на кнопку X Вы можете в любое время переключить обратно.

Установка остаточного хода вентилятора Нажмите на кнопку n. Вентилятор работает 6 мин на скорости 1. Затем вентилятор автоматически выключается. Для изменения остаточного хода вентилятора нажимайте на кнопки + или –.

Индикация ] около 3 минут Индикация \ около 6 минут Индикация [ около 9 минут

Интервальная вентиляция Освещение Вкл./Выкл.

Регулирование вентилятора

Нажмите дважды на кнопку n.

Регулировка яркости Удерживайте кнопку < в нажатом положении до тех пор, пока не будет достигнута желаемая степень яркости. Светодиодные лампы Замена дефектных светодиодных ламп должна производиться только изготовителем, его сервисной службой или квалифицированным специалистом (электромонтером) с соответствующей лицензией.

몇 ОПАСНОСТЬ ПОЛУЧЕНИЯ ТРАВМ в результате воздействия светодиодных ламп, группа риска 1. Не смотрите более 100 секунд прямо во включенные светодиодные лампы.

Звуковой сигнал При нажатии на кнопку в качестве подтверждения звучит звуковой сигнал. Выключение звукового сигнала При выключенном вентиляторе удерживайте кнопки # и + одновременно в течение ок. 3 секунд в нажатом положении.

Вентилятор работает около 5 мин в час.

В подтверждение звучит сигнал.

Для выключения интервальной вентиляции нажмите на кнопку #.

Включение звукового сигнала Повторите действия, описанные в пункте «Выключение звукового сигнала».

Включите прибор с помощью кнопки #. Вентилятор начинает работать на скорости 2. Скорость вентилятора повышается

с помощью кнопки с помощью кнопки + и понижается с помощью кнопки –.

몇 ОПАСНОСТЬ ПОЛУЧЕНИЯ ТРАВМ

Перед чисткой и уходом вытяжку каждый раз следует обесточить, вытянув штепсельную вилку из розетки или выключив предохранитель.

Поверхности бытового прибора ПРИМЕЧАНИЕ: Обратите внимание на гарантийные условия в прилагаемой сервисной книжке. На поверхностях бытового прибора и элементах управления могут легко возникнуть царапины. Соблюдайте поэтому следующие рекомендации по чистке: – Не пользуйтесь для чистки вытяжки сухими тряпками, царапающими губками, абразивными средствами, а также средствами для чистки, содержащими песок, соду, кислоту, хлорид, и прочими агрессивными веществами. – Протирайте поверхности бытового прибора и элементы управления только мягкой влажной тряпкой, смоченной в моющем средстве для посуды или мягком средстве для чистки окон. – Не следует соскребать присохшие загрязнения, лучше всего размочить их с помощью влажной тряпки. – Будьте осторожны во время чистки вблизи элементов управления, не допускайте попадания воды в блок электроники.

ПРИМЕЧАНИЕ: Чистите поверхности из нержавеющей стали только в направлении шлифовки! Не используйте для кнопок управления средств для чистки нержавеющей стали!

Указание по уходу за бытовым прибором Соответствующие средства для чистки и ухода для своего бытового прибора Вы можете приобрести, позвонив на линию прямой связи, или заказав в магазине в Интернете (смотрите на обложке).

Металлические жироулавливающие фильтры Используемые металлические жироулавливающие фильтры поглощают частицы жира в кухонных испарениях. Фильтрирующие прокладки изготовлены из невоспламеняющегося металла.

몇 ОПАСНОСТЬ ВОЗНИКНОВЕНИЯ ПОЖАРА С ростом насыщения фильтра жиросодержащими частицами повышается опасность его воспламенения. Кроме того, это может отрицательно повлиять на функционирование вытяжки. Своевременная чистка металлических жироулавливающих фильтров предотвращает опасность возникновения пожара. Во время чистки жироулавливающих фильтров следует также очистить доступные части корпуса влажной тряпкой от скопившегося жира.

Чистка металлических жироулавливающих фильтров ... При нормальном режиме эксплуатации

вытяжки (1–2 часа ежедневно) фильтры следует очищать 1 раз в месяц. ... в посудомоечной машине Для чистки металлические жироулавливающие фильтры можно положить в посудомоечную машину. При этом не исключено незначительное изменение цвета фильтров, которое не влияет на их функционирование. Фильтры должны свободно располагаться в посудомоечной машине. Их нельзя защемлять посудой. Фильтры с краевой вытяжкой воздуха следует положить в посудомоечную машину стороной из нержавеющей стали вверх. ПРИМЕЧАНИЕ: Перенасыщенные жиром металлические фильтры не следует мыть вместе с посудой.

... вручную При чистке вручную жироулавливающие

фильтры следует сначала замочить в горячем растворе моющего средства для посуды, почистить щеткой и хорошо промыть в чистой воде, а затем дать воде стечь. Не используйте для чистки фильтров никаких сильнодействующих, кислото- или щелочесодержащих чистящих средств. Для особенно стойких загрязнений мы рекомендуем чистку с использованием специального жирорастворяющего аэрозоля. Его можно заказать в магазине в Интернете.

Снятие и установка жироулавливающих фильтров

몇 ОПАСНОСТЬ ПОЛУЧЕНИЯ ТРАВМ Перед снятием и установкой жироулавливающих фильтров вытяжку следует обесточить, вытянув штепсельную вилку из розетки или выключив предохранитель.

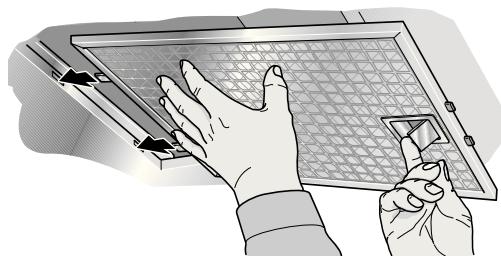

Снятие и установка металлических жироулавливающих фильтров 1. Нажмите на фиксатор и опустите фильтр вниз. Поддерживайте при этом фильтр другой рукой снизу.

Замена угольного фильтра В обычных условиях эксплуатации (1–2 часа в день) угольные фильтры следует менять примерно 1 раз в полтора года. Угольный фильтр Вы можете приобрести в специализированном магазине, службе сервиса или в магазине в Интернете (см. «Специальные принадлежности»). Пользуйтесь только оригинальными фильтрами. Угольные фильтры не содержат вредных веществ. Их можно утилизировать вместе с домашними отходами.

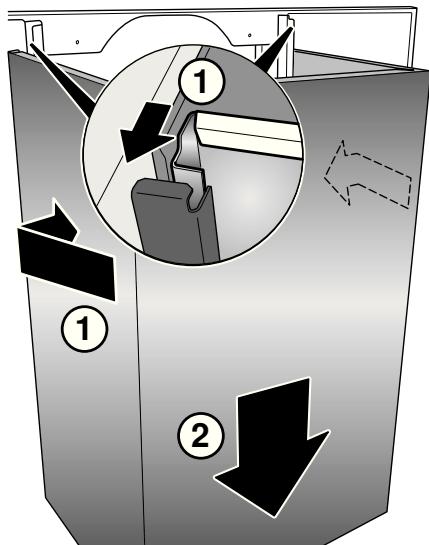

1. Снимите металлические жироулавливающие фильтры. 2. Обшивку вытяжной трубы освободите из фиксации с обеих сторон и опустите вниз.

2. Проведите чистку жироулавливающих фильтров. 3. Установите очищенные фильтры на место.

3. Оба угольных фильтра извлеките движением вперед и замените. 4. Обшивку вытяжной трубы поднимите вверх так, чтобы она зафиксировалась в пазе со слышным щелчком.

Обязательно обратите внимание перед электрическим подключением на указания и предупреждения в разделе «Указания по технике безопасности»!

Обязательно обратите внимание перед монтажом на указания и предупреждения в разделе «Указания по технике безопасности»! Вытяжка предназначена для крепления к стене кухни.

몇 ОПАСНОСТЬ ПОЛУЧЕНИЯ ТРАВМ Из-за соображений безопасности замена поврежденных соединительных проводов вытяжки должна осуществляться предприятием-изготовителем, его службой сервиса или другими квалифицированными специалистами. Соединительный кабель после

подключения к сети необходимо безопасно уложить. Вытяжку разрешается подключать только к установленной согласно предписаниям розетке с защитным контактом. Розетку с защитным контактом желательно расположить по возможности позади обшивки вытяжной трубы.

Соблюдайте минимальное расстояние между кухонной плитой и вытяжкой (смотрите «Указания по технике безопасности», «Правильный монтаж»)! Старайтесь избегать повреждений нестойких поверхностей!

Электроподключение вытяжки должно выполняться только квалифицированным монтером-электриком, которому известны предписания предприятия, ответственного за энергоснабжение Вашего района.

Электрическое подключение

몇 ОПАСНОСТЬ ПОЛУЧЕНИЯ ТРАВМ,

ОПАСНОСТЬ ПОВРЕЖДЕНИЙ Перед тем как начать сверлить отверстия, проверьте, нет ли на предусмотренном для монтажа участке расположенных под штукатуркой электрических и прочих бытовых проводов.

Стена должна быть ровной и вертикальной. Входящие в комплект поставки винты и дюбели рассчитаны на массивную кирпичную кладку. Для стен другой конструкции (напр., из гипсокартона, пористого бетона, кирпича из поротона) необходимо использовать соответственно другие, подходящие средства крепления. Проследите, чтобы стена обладала достаточной несущей способностью. Старайтесь, чтобы глубина высверленных отверстий соответствовала длине винтов. Позаботьтесь о прочной фиксации дюбелей.

3. Привинтите подвесные опоры для вытяжки: прочно, макс. 3 Нм Следите за правильным расположением подкладных колец и подвесных опор!

Подвешивание и выравнивание 1. Повесьте вытяжку так, чтобы она прочно зафиксировалась сзади на подвесных опорах Ⓐ. 2. Выровняйте вытяжку по высоте с помощью подвесных опор. При необходимости вытяжку можно передвинуть вправо или влево Ⓑ.

Макс. вес вытяжки: 55 кг

– Розетка с защитным контактом должна подключатся к электросети через собственный контур тока. – Если по завершении монтажа вытяжки розетка с защитным контактом оказалась в недоступном месте, то в этом случае необходимо установить разъединительное устройство, как при стационарном подключении.

При необходимости в стационарном подключении

В конструкцию могут вноситься изменения в рамках технического развития.

Подготовка монтажа 1. С помощью прилагаемого шаблона обозначьте на стене точки для крепления винтов и контур участка подвешивания вытяжки, чтобы облегчить подвешивание. Нижний край шаблона соответствует нижнему краю вытяжки. 2. Просверлите 2 отверстия Ø 8 мм для крепления вытяжки и вдавите дюбели заподлицо со стеной.

Для подключения к электросети требуется установка разъединительного устройства. В качестве разъединительных устройств следует использовать переключатели с зазорами между контактами более 3 мм и отключением всех полюсов. Сюда относятся линейные защитные автоматы, предохранители и контакторы.

Электрические характеристики Необходимые для электроподключения характеристики Вы найдете на фирменной табличке внутри бытового прибора, сняв жироулавливающие фильтры. Длина соединительного кабеля: ок. 1,30 м Данная вытяжка соответствует требованиям Правил ЕС по подавлению радиопомех.

Монтаж Стопорные винты и предохранительные колпачки 1. Нарисуйте точки для отверстий для стопорных винтов. Снимите вытяжку, просверлите отверстия для стопорных винтов и вдавите дюбели заподлицо со стеной. 2. Повесьте вытяжку и завинтите прочно стопорные винты. 3. Наденьте предохранительные колпачки стрелкой кверху на подвесные опоры так, чтобы они защелкнули Ⓒ.

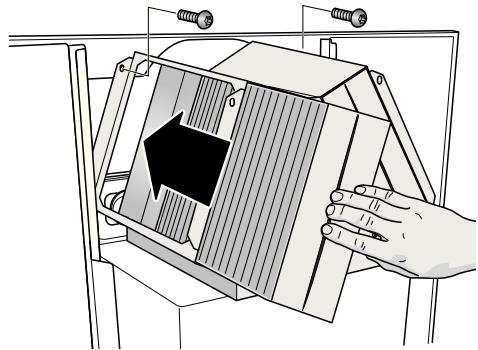

Модуль циркуляции воздуха 1. Установите модуль циркуляции воздуха на подвесных опорах и завинтите. 2. Вставьте угольные фильтры.

3. Вставьте 2 фиксирующих элемента и завинтите их.

Монтаж обшивок вытяжной трубы

몇 ОПАСНОСТЬ ПОЛУЧЕНИЯ ТРАВМ Внутри обшивок вытяжной трубы могут быть острые края. Мы рекомендуем перед установкой надеть защитные перчатки. 1. Снимите защитную пленку с обеих обшивок вытяжной трубы. 2. Вставьте вытяжную трубу в направляющие и опустите плавно вниз. 1 2x

몇 ОПАСНОСТЬ ПОЛУЧЕНИЯ ТРАВМ Обязательно проверьте, прочно ли установлены все стопорные винты и предохранительные колпачки! 4. Соедините трубы (смотрите «Соединение труб»). 5. Выполните электроподключение (смотрите «Электрическое подключение»).

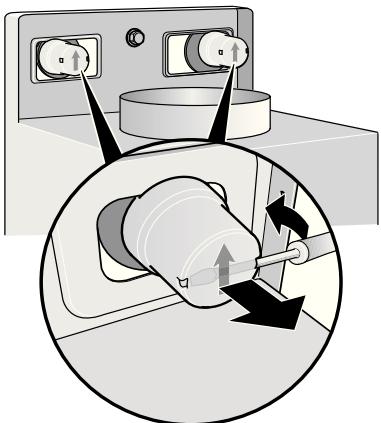

Снятие предохранительных колпачков Для снятия предохранительных

колпачков с подвесных опор воспользуйтесь подходящим инструментом, напр., плоской отверткой.

4. Обшивку вытяжной трубы поднимите вверх так, чтобы она зафиксировалась в пазе со слышным щелчком. 5. Вставьте фильтр.
