| Type de produit | Hotte aspirante |
| Dimensions approximatives | 60 cm de largeur |
| Poids | Environ 15 kg |
| Alimentation électrique | 230 V, 50 Hz |
| Puissance | Max 280 W |
| Débit d'air | Jusqu'à 650 m³/h |
| Niveaux de puissance | 3 niveaux de puissance + mode intensif |
| Fonctions principales | Éclairage LED, filtre à graisse, mode de recyclage ou d'évacuation |
| Entretien et nettoyage | Filtres lavables au lave-vaisselle, nettoyage régulier de la surface |
| Pièces détachées et réparabilité | Disponibilité de pièces de rechange, réparabilité facilitée |
| Normes de sécurité | Conforme aux normes CE, protection contre les surcharges électriques |
| Compatibilités | Compatible avec les cuisines ouvertes, installation murale |
| Garantie | 2 ans |
FOIRE AUX QUESTIONS - D65XAM2S0 NEFF
Questions des utilisateurs sur D65XAM2S0 NEFF
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Hotte de cuisine au format PDF gratuitement ! Retrouvez votre notice D65XAM2S0 - NEFF et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil D65XAM2S0 de la marque NEFF.
MODE D'EMPLOI D65XAM2S0 NEFF
[fr] Manuel d'utilisation et notice d'installation
1 Sécurité 2
2 Prévenir les dégats matériels 4
3 Protection de l'environnement et economies d'énergie 5
4 Modes de fonctionnement 5
5 Description de l'appareil 6
6 Utilisation 6
7 Nettoyage et entretien 7
8 Dépannage 8
9 Mise au rebut. 9
10 Service après-venture 9
11 Accessoires 10
12 INSTRUCTIONS DE MONTAGE 10
12.3 Installation en toute sécurité 11
1 Sécurité
Respectez les consignes de sécurité suivantes.
1.1 Indications generales
Lisez attentivement cette notice.
- Conservez la notice ainsi que les informations produit en vue d'une réutilisation ulté-rieure ou pour un futur nouveau propre-taire.
- Ne branchez pas l'appareil si ce dernier a été endommagé durant le transport.
1.2 Utilisation conforme
Cet apparéil est conçu pour être encastré uniquement. Respecter les instructions de montage spécifique.
La sécurité d'utilisation est garantie uniquement en cas d'installation correcte et conforme aux instructions de montage. Le monteur est responsable du fonctionnement correct sur le lieu ou l'appareil est installé.
Utilisez l'appareil uniquement :
- pour aspirer les vapeurs de cuisson.
-
pour un usage privé et dans les pieces fermées d'un domicile.
-
à une hauteur maximal de 4000 m au-dessus du niveau de la mer.
N'utilisez pas l'appareil :
- avec une minuterie externe
1.3 Restrictions du périmètre utilisateurs
Les enfants de 8 ans et plus, les personnes souffrant d'un handicap physique, sensoriel ou mental ou ne détenant pas l'expérience et/ou les connaissances nécessaires pourront utiliser cet apparéil à condition de le faire sous surveillance, ou que son utilisation sûre leur ait été envisignée et qu'ils aient compris les dangers qui en émanent.
Les enfants ne sont pas autorisés à jouer avec l'appareil.
Les enfants ne doivent enaucun cas s'occuper du nettoyage et de la maintenance utilisateur, sauf s'ils sont agés de 15 ans et plus et agissant sous surveillance.
Les enfants de moins de 8 ans doivent être tenus à distance de l'appareil et du cordon d'alimentation secteur.
1.4 Utilisation sûre
AVERTISSEMENT - Risque d'asphyxie!
Les enfants risquent de s'envelopper dans les matériaux d'emballage ou de lesmettre sur la tete et de s'étouffer.
- Conserver les matériaux d'emballage hors de portée des enfants.
- Ne jamais laisser les enfants jouer avec les emballages.
Les enfants risquent d'inhaler ou d'avaler des petits morceaux et s'étouffer.
- Conserver les petites pieces hors de portée des enfants.
- Ne pas laisser les enfants jouer avec les petites pièces.

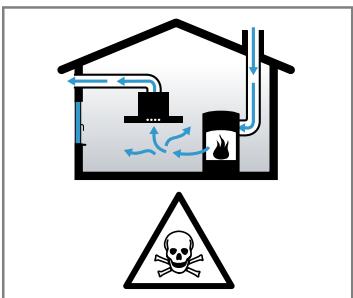

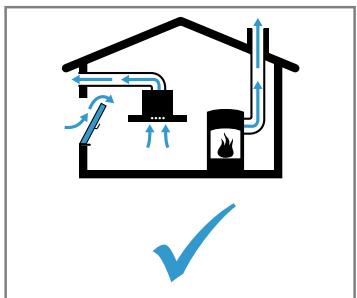

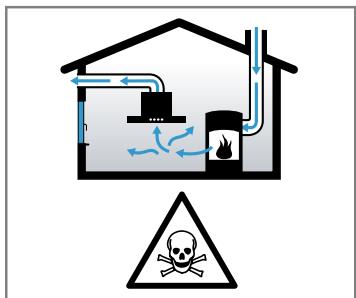

AVERTISSEMENT - Risque d'emploiement!
Les gaz de combustion aspirés peuvent conduire à l'empoisonnement. Les foyers à combustion alimentés en air ambient (par exemple apparèils de chauffage au gaz, au fioul, au bois ou au charbon, les chauffe-eaux intégrés sous cuve, les chauffe-eaux accumulateurs) prélevent l'air de combustion dans la pierce où ils sont installés et rejettent les gaz de fumée à l'extérieur par le biais d'un système spécifique (par ex., cheminée). Lorsque la hotte aspirante est en marche, elle préleve
de l'air dans la cuisine et dans les pièces voisines. L'absence d'un apport d'air suffisant crée une pression négative. Les gaz toxiques provenant de la cheminée ou du conduit d'évacuation sont réaspirés dans les pièces d'habitation.
En cas d'utilisation simultanée de l'appareil en mode évacuation extérieure et d'un foyer à combustion alimenté en air ambient, voirlez impérativement à ce que l'apport d'air soit toujours suffisant.
Le fonctionnement sur de l'appareil n'est possible que si la dépression dans la piece ou est installé le foyer ne dépasse pas 4 Pa (0,04 mbar). Cette valeur n'est réalisable que si l'apport d'air frais nécessaire à la combustion est assure par des ouvertures non obturables, par exemple dans des portes ou fenêtres, associées à un caisson mural d'entrée et de sortie d'air, ou bien par d'autres moyens techniques. Un caisson mural d'entrée et de sortie d'air ne suffit pas à assurer la valeur minimale nécessaire.
Demandez toujours conseil à un maître ramoneur compétent qui pourra évaluer l'ensemble du réseau de ventilation de la maison et vous proposer le moyen le mieux adapté pour l'aération.
- Si l'appareil est utilisé exclusivement en mode recirculation de l'air, le fonctionnement est possible sans restriction.
AVERTISSEMENT - Risque d'incendie!
Les dépôts de graisse dans les filtres à graisse peuvent s'enflammer.
- Ne faites jamais fonctionner l'appareil sans filtré àGRAisse.
- Ne travailliez jamais avec une flamme neue à proximé de l'appareil (par ex. ne faites rien flamber).
- Installez l'appareil à proximé d'un foyer à combustibles solides (par ex. bois ou charbon) uniquement en présence d'un capot
fermé et non amovible. Il ne doit pas y avoir de projection d'étincelles.
L'huile et laGRAISSÉchaudes s'enflammmentrapidement.
Surveillez constamment l'huile et laGRAisse chaudes.
N'eteignez jamais de l'huile ou de la graisse enflammée avec de l'eau. Éteignez le foyer. Étouffez les flammes prudemment avec un couvercle, une couverture ou quelques chosé de similaire.
Les foyers à gaz dégagent une forte chaleur lorsqu'aucun récipient n'est posé dessus. Un apparéil de ventilation monté au-dessus d'eux risque alors d'être endommagé ou de prendre feu.
Utilisez les foyers à gaz uniquement avec un récipient placé dessus.
Le fonctionnement simultané de plusieurs foyers au gaz engendre une forte production de chaleur. Un apparéil de ventilation monté au-dessus d'eux risque alors d'être endomma-gé ou de prendre feu.
Utilisez les foyers à gaz uniquement avec un récipient placé dessus.
- Réglez la vitesse de ventilation la plus élevée.
- Ne faites jamais fonctionner en même temps deux foyer à gaz à feu vif pendant plus de 15 minutes. Deux foyer à gaz correspondant à un brûleur grande puissance.

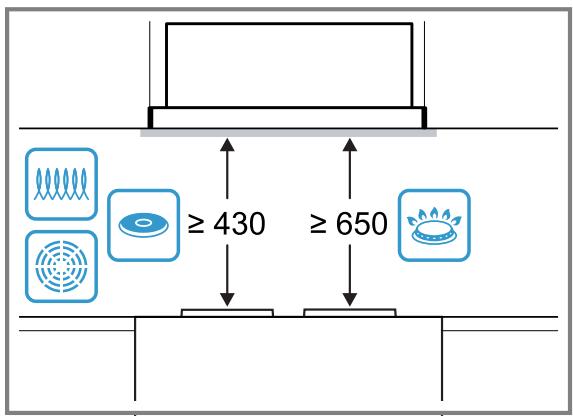

- Ne faites jamais fonctionner les grands brûleurs de plus de 5 kW avec la plus grande flamme pendant plus de 15 minutes, par ex. un wok.
AVERTISSEMENT - Risque de brûlures !
Les éléments accessibles deviennent chaudspendant le fonctionnement.
- Ne touchez jamais les éléments chauds.
Éloignez les enfants.
L'appareil devient chaud pendant son utilisation.
Laissez refroidir l'appareil avant de le nettoyer.
AVERTISSEMENT - Risque de blessure!
Certaines pieces à l'intérieur de l'appareil peuvent partager des arêtes vives.
- Nettoyez l'intérieur de l'appareil avec précaution.
Des modifications sur la construction électrique ou mécanique sont dangereuses et peuvent conduire à des dysfonctionnements.
N'effectuez aucune modification sur la construction électrique ou mécanique. La lumière de l'éclairage par LED est très éblouissante et peut cause des dommages aux yeux (groupe de risque 1).
- Ne regardez pas directement l'éclairage par LED allumé pendant plus de 100 se-
condes.
AVERTISSEMENT - Risque d'électrocution!
Un apparéil endommagé ou un cordon d'alimentation secteur endommagé est dangereux.
N'utilisez jamais un apparéil endommagé.
- Ne tirez jamais sur le cordon d'alimentation secteur pour débrancher l'appareil du secteur. Débranchez toujours la fiche du cordon d'alimentation secteur.
- Si l'appareil ou le cordon d'alimentation secteur est endommagé, débranchez immédiatement le cordon d'alimentation secteur ou coupeze le fusible dans le boîtier à fusibles.
- Appelez le service après-venture. → Page 9
Les réparations non conformes sont dangereuses.
Seul un personnel dûment qualifié peut entrepreneindre des réparations sur l'appareil.
Seules des pieces de rechange d'origine peuvent etre utilisées pour réparer l'appareil.
En cas d'endommagement du cordon d'alimentation secteur, celui-ci doit'être rempla-cé par un personnel qualifié.
L'infiltration d'humidité peut occasionner un choc électrique.
- Avant le nettoyage, retirez la fiche secteur ou coupe le disjoncteur.
- Ne pas utiliser de nettoyeur vapeur ou haute pression pour nettoyer l'appareil.
AVERTISSEMENT - Risque d'explosion !
Les nettoyants caustiques fortement alcalins ou acides peuvent provoquer des explosions lorsqu'ils entrent en contact avec des pieces d'aluminium situées dans le compartment de nettoyage du lave-vaisselle.
N'utilisez jamais de nettoyants caustiques fortement alcalins ou acides. Notamment, n'utilisez aucun produit de nettoyage d'origine commerciale ou industrielle pour nettoyer des pieces en aluminium, par exemple des filtres àGRAisse pour hottes aspirantes.
2 Prévenir les dégats matériels

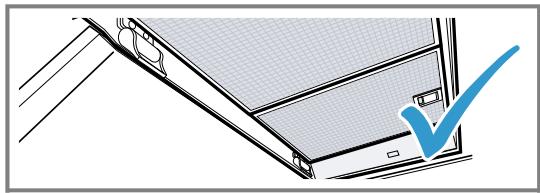

ATTENTION!
La condensation peut provoquer de la corrosion.
- Allumez toujours l'appareil lorsque vous cuisinez afin d'éviter la formation de condensation.
Si de l'humidité pénétre dans les éléments de commande, des dommages peuvent survenir. - Ne nettoyez jamais les éléments de commande avec un chiffon humide.
Un nettoyage incorrect endommage les surfaces.
Respectez les consignes de nettoyage.
N'utilise pas de produits de nettoyage agressifs ou recurants. - Nettoyez les surfaces en inox uniquement dans le sens de polissage du métal.
- Ne nettoyez jamais les éléments de commande avec un nettoyant pour inox.
L'eau de condensation qui s'écoule à l'arrière peut endommager l'appareil.
Le conduit d'évacuation doit être installé à partir de l'appareil avec au moins 1^ de pente.
Si vous sollicitez les éléments de design de manière incorrecte, ils peuvent se casser.
Ne tirez pas sur les éléments de design.
- Ne posez ou ne suspendez aucun objet sur/a des éléments de design.
Les surfaces peuvent être endommagées par un film protecteur non retire.
- Retirez le film protecteur de toutes les parties de l'appareil avant de l'utiliser pour la première fois. Les surfaces laquées sont fragiles.
Respectez les consignes de nettoyage. → "Nettoyer l'appareil", Page 7
Protégez les surfaces laquées contre les rayures.
3 Protection de l'environnement et économies d'énergie
3.1 Élimination de l'emballage
Les emballages sont ecologiques et recyclables.
- Veuillez éliminer les pieces détachées après les avoir triées par matière.
Eliminez l'emballage en respectant I'environnement.
3.2 Économies d'énergie
Si vous respectez les instructions suivantes, votre apparéil consommera moins de courant.
Adaptez la vitesse du ventilateur à l'intensité des vapeurs de cuisson.
- Une faible vitesse du ventilateur est synonyme d'une faible consommation d'énergie. Utilisez uniquement la vitesse intensive en cas de besoin.
En cas de vapeurs de cuisson intensives, Sélectionnez dés que possible une vitesse de ventilation plus importante.
- Les odeurs se répandent moins dans la pierce.
Éteignez l'éclairage quand vous n'en avez plus besoin.
Lorsque l'éclairage est étant, il ne consomme pas d'énergie.
Nettoyez ou remplacez les filtres aux intervalles spécifiés.
L'efficacité du filtré est conservée.
Utilizez le couvercle de cuisson.
- Les vapeurs de cuisson et les condensats sont réduits.
N'utilise les fonctions supplémentaires qu'en cas de besoin.
- La désactivation des fonctions supplémentaires permet de réduire la consommation d'énergie.
4 Modes de fonctionnement
Vous pouvez utiliser votre apparéil en mode évacuation extérieure ou en mode recirculation de l'air.
4.1 Mode évacuation extérieure
L'air aspiré est débarrassé des particules de graisse par les filtres, et transite par un conduit avant de gagner l'extérieur.
L'air ne doit pas etre acheminé dans une cheminée servant à l'évacuation des gaz d'appareils qui sont utilisés pour la combustion de gaz ou d'autres combustibles (cela ne s'applique pas aux apparéils de recyclage).
Si I'air sortant circule par une chemi- née ou une cheminée d'évacuation des gaz, vous devrez d'abord obtenir l'accord d'un ramoneur compétent.
Si I'air sortant traverse la paroi exterieure, il convient d'utiliser un caisson téléscopique mural.
4.2 Mode recirculation de l'air
L'air aspiré est nettoyé par l'intermédiaire des filtres àGRAISSSE et d'un filtré anti-odeurs, puis il est renvoyé dans la pierce.
Pourlier les odeurs en mode recirculation de l'air, vous doivent installer un filtré anti-odeurs. Pour connaître les différentes possibités d'utiliser l'appareil en mode recirculation de l'air, consultez notre catalogue ou votre revendeur spécialisé. Vous pouvez vous procurer les accessoires dans un commerce spécialisé, auprès du service après-vente ou sur la boutique en ligne.
5 Description de l'appareil
5.1 Bandeau de commande
Le champ de commande vous permet de configurer toutes les fonctions de votre apparéil et vous donne des informations sur l'état de fonctionnement.
| 1 | 2 | 3 | P | - |
1 Allumer ou eteindre l'appareil
1 Activer la puissance de ventilation 1
2 Activer la puissance de ventilation 2
3 Activer la puissance de ventilation 3
P Activer la vitesse intensive
Allumer ou eteindre l'éclairage
6 Utilisation
6.1 Allumer l'appareil
Remarque : Lorsque la vitre est rabattue, vous pouvez allumer et eteindre l'appareil avec ①.
Condition: La vitre est repliee.
Dépliez la vitre jusqu'en butée.
L'appareil démarre à la vitesse de ventilation 2 et l'éclairage s'allume.
6.2 Éteindre l'appareil
Repliez la vitre jusqu'en butée ou appuyez sur ①.
La ventilation s'arrête et l'éclairage s'eteint.
6.3 Régler la vitesse de ventilation
- Appuyez sur 1, 2 ou 3 pour régler la vitesse de ventilation.
6.4 Activer la vitesse intensive
- Appuyez sur P.
ÀpRES env. 6 minutes, l'appareil passa automatique-ment en vitesse de ventilation 3.
6.5 Désactiver la vitesse intensive
- Appuyez sur 1, 2 ou 3.
La vitesse intensive est terminée prématurément.
6.6 Allumer l'éclairage
Vous pouvez allumer et éteindre l'éclairage independantment de la ventilation.
Si nécessaire, selectionnez l'une des options :
- Si la vitre est dépliee, appuyez sur
- Si la vitre est repliée, touchez le centre de la zone du bandeau de commande avec la paume de votre main.
L'éclairage s'allume.
6.7 Éteindre l'éclairage
Si nécessaire, selectionnez l'une des options :
- Si la vitre est dépliée, appuyez sur
- Si la vitre est repliée, touchez le centre de la zone du bandeau de commande avec la paume de votre main.
L'éclairage s'eteint.
7 Nettoyage et entretien
Pour que votre apparéil reste longtemps opérationnel, nettoyez-le et entretenez-le avec soin.
7.1 Produits de nettoyage
Vous pouvez vous procurer les produits de nettoyage appropriés auprès du service après-vente ou sur la boutique en ligne.
ATTENTION!
Des produits nettoyants inappropriés peuvent endommager les surfaces de l'appareil.
- Ne pas utiliser de produits de nettoyage agressifs ou récurants.
N'utilisez pas de nettoyants fortement alcoolisés. - Ne pas utiliser de tampon en paille métallique ni d'éponce à dos récurant.
Utilisez uniquement des nettoyants pour vitres, des racloirs à verre ou des produits d'entretien pour acier inox si ceux-ci sont commandés dans les instructions de nettoyage de la piece correspondante.
Rincez soigneusement les tissus et éponges avant de les utiliser.
7.2 Nettoyer l'appareil
Nettoyez l'appareil comme indiqué, afin de ne pas endommager les différentes surfaces et pieces par un nettoyage incorrect ou par des produits de nettoyage non appropriés.
A VERTISSEMENT - Risque d'explosion!
Les nettoyants caustiques fortement alcalins ou acides peuvent provoquer des explosions lorsqu'ils entrent en contact avec des pieces d'aluminium situées dans le compartment de nettoyage du lave-vaisse.
- N'utilise jamais de nettoyants caustiques fortement alcalins ou acides. Notamment, n'utiliseaucun produit de nettoyage d'origine commerciale ou industrielle pour nettoyer des pieces en aluminium, par exemple des filtres àGRAISE pour hottes aspirantes.
A VERTISSEMENT - Risque d'électrocution!
L'infiltration d'humidité peut occasionner un choc électric.
- Avant le nettoyage, retirez la fiche secteur ou coupez le disjoncteur.
- Ne pas utiliser de nettoyeur vapeur ou haute pression pour nettoyer l'appareil.
A VERTISSEMENT - Risque de brûlures !
L'appareil devient chaud pendant son utilisation.
Laissez refroidir l'appareil avant de le nettoyer.
A VERTISSEMENT - Risque de blessure!
Certaines pieces à l'intérieur de l'appareil peuventenser des arêtes vives.
Nettoyez l'intérieur de l'appareil avec précaution.
- Respectez les informations sur les produits de nettoyage.
-
Selon la surface, nettoyez comme suit :
-
Nettoyez les surfaces en acier inoxydable avec une lavette éponge et de l'eau chaude additionnée de produit de nettoyage dans le sens du brossage.
- Nettoyez les surfaces laquées avec une lavette éponge et de l'eau chaude additionné de produit de nettoyage.
- Nettoyez l'aluminium avec un nettoyant pour vitres et un chiffon doux.
- Nettoyez le plastique avec un nettoyant pour vitres et un chiffon doux.
-
Nettoyez le verre avec un nettoyant pour vitres et un chiffon doux.
-
Sèchez-les ensuite avec un chiffon doux.
- Sur les surfaces en acier inoxydable, appliquez une fine pellicule de produit pour acier inox avec un chiffon doux.
Vous pouvez vous procurar les produits d'entretien pour acier inox auprès du service après-vente ou sur la boutique en ligne.
7.3 Nettoyage des éléments de commande
A VERTISSEMENT - Risque d'électrocution!
L'infiltration d'humidité peut occasionner un choc électric.
N'utilisez pas de tissu éponge mouillé.
- Respectez les informations sur les produits de nettoyage.
- Nettoyez avec un tissu éponge et de l'eau chaude additionné de produit à vaisse.
- Sèchez-les ensuite avec un chiffon doux.
7.4 Démoner le filtré àGRAISSÉ
- Ouvrez le clapet en verre jusqu'en butée.
- Éteignez l'appareil.
3. ATTENTION!
Les filtres àGRAISSE qui tombent peuvent endomma-ger la table de cuisson qui se trouve en-dessous.
Avec une main sous le filtré àGRAISSSE,intercep-tez ce dernier.

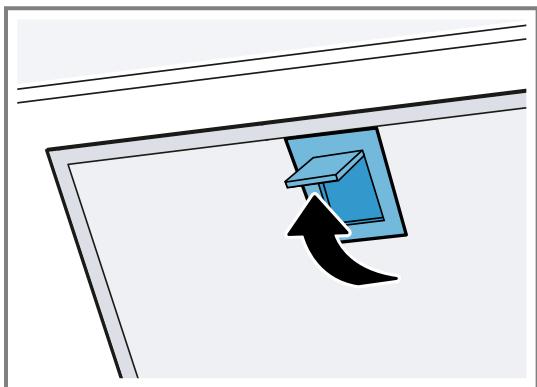

Ouvrir les dispositifs de verrouillage des multifiltres àGRAisse.
- Retirez les filtres àGRAISE des fixations.
Pour éviter l'égouttement de graisse, tenez les filtres à graisse à l'horizontal.
7.5 Nettoyage manuel des filtres àGRAISS
Les filtres à graisse filtrent la graisse issue de la vapeur de cuisson. Des filtres à graisse régulièrement nettoyés assurent un haut niveau d'absorption des graisses. Nous vous recommendons de nettoyer les filtres à graisse tous les 2 mois.
A VERTISSEMENT - Risque d'incendie!
Les dépôts de graisse dans les filtres à graisse peuvent s'enflammer.
Condition : Les filtres àGRAISSE sont retirés.
- Respectez les informations sur les produits de nettoyage.
- Faites tremper les filtres àGRAisse dans un produit de nettoyage chaud. En presence de salissures tenaces, vous pouze utiliser un dégraissant spécial. Vous trouverez un dégraissant auprès du service après-vente ou sur la boutique en ligne.
- Nettoyez les filtres àGRAISSÉ à l'aide d'une brosse.
- Rincez-les soigneusement.
- Laissez s'égoutter les filtres àGRAISE.
7.6 Nettoyage des filtres àGRAISE au lavevaisselle
Les filtres à graisse filtrent la graisse issue de la vapeur de cuisson. Des filtres à graisse régulièrement nettoyés assurent un haut niveau d'absorption des graisses. Nous vous recommendons de nettoyer les filtres à graisse tous les 2 mois.
A VERTISSEMENT - Risque d'incendie!
Les dépôts de graisse dans les filtres à graisse peuvent s'enflammer.

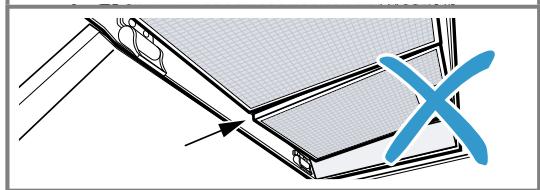

ATTENTION!
Les filtres àGRAISSSE peuvent être endommagés par pincelement.
Ne coincez pas les filtres aGRAisse.
Remarque : Lorsque vous nettoyez un filtré àGRAISSÉ au lave-vaisselle, de légères décolorations peuvent apparaître. Ces décolorations n'ont aucune influence sur le fonctionnement des filtrés àGRAISSÉ.
Condition : Les filtres àGRAISSE sont retirés.
- Respectez les informations sur les produits de nettoyage.
- Placez les filtres àGRAISE en vrac dans le lave-vais-selle.
Ne nettoyez pas les filtres àGRAisse très encrassés avec de la vaisselle.
En présence de salissures tenaces, vous pouvez utiliser un dégraissant spécial. Vous trouverez un dégraissant auprès du service après-vente ou sur la boutique en ligne.
- Démarrez le lave-vaissette.
Pour le réglage de la température,CHOISSEZ 70^ maximum.
4. Laissez s'égoutter les filtres àGRAisse.
7.7 Monter le filtré àGRAISSÉ
ATTENTION!
Les filtres àGRAISSE qui tombent peuvent endommager la table de cuisson qui se trouve en-dessous.
Avec une main sous le filtré àGRAISSSE,interceptez ce dernier.
- Ouvrez le clapet en verre jusqu'en butée.
- Éteignez l'appareil.

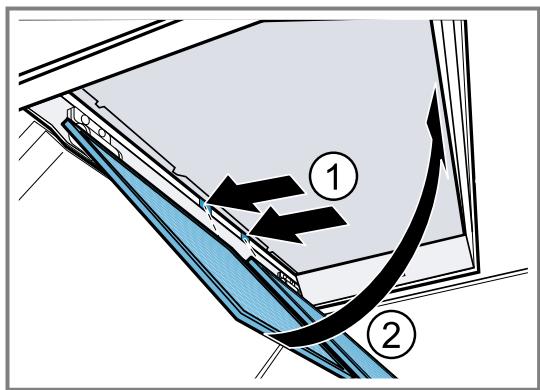

- Insérez les filtres àGRAISSE sur le bord inférieur.①
- Rabattez les filtres àGRAISSE vers le haut, puis encliqueze les dispositifs de verrouillage.②
- Assurez-vous que les filtrres àGRAISSÉ sont correctement insérés.
- Assurez-vous que les dispositifs de verrouillage s'encliquettent.
- Fermez le clapet en verre.
8 Dépannage
Vouse poez corriger par you-meme les piti dafouts de vour appeireil. Lise les renseignements de depannage avant de contacter le service consommateurs. Youou you epargnerez aisi des depenses inutiles.
A VERTISSEMENT - Risque de blessure!
Les réparations non conformes sont dangereuses.
Seul un personnel qualifié est en droit d'effectuer des réparations sur l'appareil.
Si l'appareil est defectueux, appeler le service après-vente.
A VERTISSEMENT - Risque d'électrocution!
Les réparations non conformes sont dangereuses.
Seul un personnel dûment qualifié peut entreprender des réparations sur l'appareil.
Seules des pieces de rechange d'origine peuvent etre utilisées pour réparer l'appareil.
- En cas d'endommagement du cordon d'alimentation secteur, celui-ci doit être remplaced par un personnel qualifié.
8.1 Dysfunctionnements
| Défaut | Cause et dépannage |
| L'appareil ne fonctionne pas. | La fiche secteur du cordon d'alimentation secteur n'est pas branchée. ► Branchez l'appareil au réseau électrique. |
| Le fusible est défectueux. ► Vérifiez le fusible dans le boîtier à fusibles. | |
| L'alimentation électrique est tombée en panne. ► Vérifiez si l'éclairage du compartment ou d'autres appar兼ils dans la pièce. | |
| L'éclairage par LED ne fonctionne pas. | Différentes causes sont possibles. ► Le remplacement des LED défectueuses est exclusivement réservé au fabricant, à son service après-vente, ou à un spécialiste agréé (installateur d'équipement électrique). ► Appelez le service après-vente. → "Service après-vente", Page 9 |
9 Mise au rebut
Apprenez commentmettre au rebut correctement les apparéils usagés.
9.1 Mettre au rebut un apparéil usage
La destruction dans le respect de l'environnement permé met de récapuerer de précieuses matières premières.
- Débrancher la fiche du cordon d'alimentation secteur.
- Couper le cordon d'alimentation secteur.
- Éliminez l'appareil dans le respect de l'environnement.
Vous trouvrez des informations sur les circuits actuels d'élimination auprès de votre revendeur spécialisé ou de l'administration de votre commune/ville.
Cet apparéil est marqué selon la directive européenne 2012/19/UE relative aux apparéils électriques etlectroniques usagés (waste electrical and electronic equipment - WEEE). La directive définit le cadre pour une reprise et une récapération des apparéils usagés applicables dans les pays de la CE.
10 Service après-venture
Si vous avez des questions, si vous n'veez pas réussi à remédier par vous-même à un dérangement qui affecte l'appareil ou si l'appareil doit être réparé, veuillesz vous adresser à notre service après-vente.
Les pièces de rechange relatives au fonctionnement de l'appareil et conformes à l'ordonnance d'écoconception correspondante sont disponibles auprès de notre service après-vente pour une durée d'au moins 10 ans à partir de la mise sur le marché de votre apparéil dans l'Espace économique européen.
Remarque : Dans le cadre des conditions de la garantie, le recours au service après-vente est gratuite.
Pour plus d'informations sur la durée et les conditions de la garantie dans votre pays, adressez-vous à notre service après-vente, à votre revendeur ou consul-tez notre site Web.
Lorsque vous contactez le service après-vente, vous avez besoin du numero de produit (E-Nr.) et du numero de fabrication (FD) de votre apparéil.
Vous trouverez les données de contact du service après-vent dans la liste ci-jointe ou sur notre site Web.
10.1 Numéro de produit (E-Nr) et numéro de fabrication (FD)
Le numéro de série (E-Nr.) et le número de fabrication (FD) sont indiqués sur la plaque signalétique de l'appareil.
Selon le modele, la plaque signalétique se trouve :
- à l'intérieur de l'appareil (retirer le filtré àGRAISSSE).
sur la partie supérieure de l'appareil.
Pour retrouver rapidement les données de votre apparéil et le nombre de téléphone du service consommateurs, n'hésitez pas à les recopier ailleurs.
11 Accessoires
Vous pouvez acheter des accessoires auprès du service après-vente ou sur notre site internet. Utilisez uniquement les accessoires d'origine, car ils sont parfaitemment adaptés à votre apparéil.
Les accessoires sont spécifiques à l'appareil. Lors de l'achat, indiquez toujours la désignation exacte de votre apparéil (E-Nr.). Page 9
Pour connaître les accessoires disponibles pour votre apparéil, consultez notre boutique en ligne ou le service après-vente.
www.bosch-home.com
| Accessoires | Référence |
| Prolongation de gaine - 187 - 360 mm | Z51IBN1S1 |
| Accessoires | Référence |
| Prolongation de gaine - 450 - 854 mm | Z51IBK1S1 |
| Kit de recyclage Clean Air | Z51IBI6X4 |
| Filtre à charbon CleanAir (remplacement) | Z51IBB6X4 |
| Kit de recirculation de l'air Clean Air Plus | Z51IXC1X6 |
| Filtre anti-odeurs Clean Air Plus | Z51IXB1X6 |
| Kit de recirculation de l'air Long Life | Z51ITD1X1 |
| Filtre anti-odeurs Long Life | Z51ITP0X0 |
12 Instructions de montage
Respectez ces informations lors du montage de l'appareil.

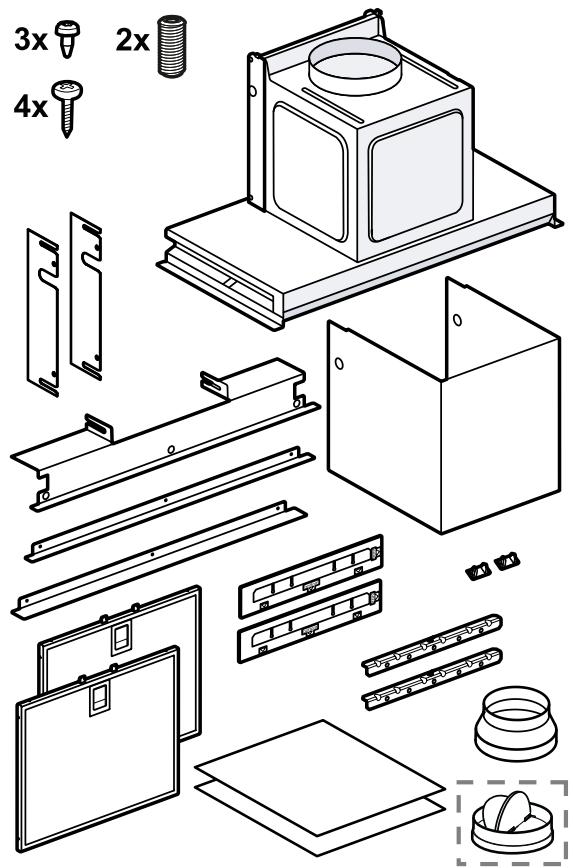

12.1 Contenu de la livraison
Après avoir déballé le produit, inspectez toutes les pieces pour détector d'eventuels dégats dus au transport et pour vous assurer de l'intégrality de la livraison.
12.2 Distances de sécurité
Respectez les distances de sécurité de l'appareil.
12.3 Installation en toute sécurité
Respectez les consignes de sécurité lorsque vous installez cet apparéil.
AVERTISSEMENT – Risque Impoisonnement !
Les gaz de combustion aspirés peuvent conduire à l'empoisonnement. Les foyers à combustion alimentés en air ambient (par exemple apparèils de chauffage au gaz, au fioul, au bois ou au charbon, les chauffe-eaux intégrés sous cuve, les chauffe-eaux accumulateurs) prélevent l'air de combustion dans la piece où ils sont installés et rejettent les gaz de fumée à l'extérieur par le biais d'un système spécifique (par ex., cheminée). Lorsque la hotte aspirante est en marche, elle préleve de l'air dans la cuisine et dans les pieces voisines. L'absence d'un apport d'air suffisant creée une pression négative. Les gaz toxiques provenant de la cheminée ou du conduit d'évacuation sont réaspirés dans les pieces d'habitation.
En cas d'utilisation simultanée de l'appareil en mode évacuation extérieure et d'un foyer à combustion alimenté en air ambient, voirlez impérativement à ce que l'apport d'air soit toujours suffisant.
Le fonctionnement sur de l'appareil n'est possible que si la dépression dans la piece où est installé le foyer ne dépasse pas
4 Pa (0,04 mbar). Cette valeur n'est réalisable que si l'apport d'air frais nécessaire à la combustion est assureé par des ouvertures non obturables, par exemple dans des portes ou fenêtres, associées à un caisson mural d'entrée et de sortie d'air, ou bien par d'autres moyens techniques. Un caisson mural d'entrée et de sortie d'air ne suffit pas à assurer la valeur minimale nécessaire.
Demandez toujours conseil à un maître ramoneur compétent qui pourra évaluer l'ensemble du réseau de ventilation de la maison et vous proposer le moyen le mieux adapté pour l'aération.
- Si l'appareil est utilisé exclusivement en mode recirculation de l'air, le fonctionnement est possible sans restriction.
Les gaz de combustion aspirés peuvent conduire à l'empoisonnement.
Lorsqu'une hotte est installée avec un foyer exploitant l'air ambiant, l'alimentation électrique de la hotte doit être munie d'un interrupteur de sécurité approprié.
Les gaz de combustion réaspirés peuvent provoquer un empoisonnement.
- Ne rejetez pas l'air sortant dans un conduit ou une cheminée en fonctionnement.
- Ne rejetez pas l'air sortant dans une gaine servant à aérer des locaux où sont installés des foyers à combustion.
Si l'air sortant circule par un conduit ou une cheminée d'évacuation des gaz, vousdez vez d'abord obtenir l'accord d'un ramoneur compétent.
AVERTISSEMENT - Risque d'asphyxie!
Les enfants risquent de s'envelopper dans les matériaux d'emballage ou de lesmettre sur la tete et de sétouffer.
- Conserver les matériaux d'emballage hors de portée des enfants.
- Ne jamais laisser les enfants jouer avec les emballages.
AVERTISSEMENT - Risque d'incendie!
Les dépôts de graisse dans le filtré à graisse peuvent s'enflammer.
- Les distances de sécurité indiquées doivent être respectées, afin d'éviter une accumulation de chaleur.
Respectez les indications relatives à vos apparéils de cuisson. Si les instructions
d'installation de l'appareil de cuisson spécifique une distance différente, tener toujours compte de la plus grande distance. L'écart maximal s'applique si vous utilisez simultanément des foyers au gaz et à l'électricité. Les dépôts de graisse dans le filtré àGRAisse peuvent s'enflammer.
- Ne travailliez jamais avec une flamme neue à proximé de l'appareil (par ex. ne faites rien flamber).
- Installez l'appareil à proximé d'un foyer à combustibles solides (par ex. bois ou charbon) uniquement en présence d'un capot fermé et non amovible. Il ne doit pas y avoir de projection d'étincelles.
AVERTISSEMENT - Risque de blessure!
Des pieces à l'intérieur de l'appareil peuvent présenter des arêtes vives.
- Portez des gants de protection.
Si l'appareil n'est pas correctement fixé, il risque de tomber.
Tous les éléments de fixation doivent être montés solidement et de façon sure.
Des modifications sur la construction électrique ou mécanique sont dangereuses et peuvent conduire à des dysfonctionnements.
N'effectuez aucune modification sur la construction électrique ou mécanique.
AVERTISSEMENT - Risque d'électrocution!
Les composants à arêtes vivés à l'intérieur de l'appareil peuvent endommager le cable de raccordement.
- Ne pincez pas et ne coincez pas le cable de raccordement.
Un apparéil endommagé ou un cordon d'alimentation secteur endommagé est dangereux.
N'utilisez jamais un apparéil endommagé.
- Ne tirez jamais sur le cordon d'alimentation secteur pour débrancher l'appareil du secteur. Débranchez toujours la fiche du cordon d'alimentation secteur.
- Si l'appareil ou le cordon d'alimentation secteur est endommagé, débranchez immédiatement le cordon d'alimentation secteur ou coupez le fusible dans le boîtier à fusibles.
Appelez le service après-vente. Page 9
Les réparations non conformes sont dangereuses.
Seul un personnel dûment qualifié peut entrepreneindre des réparations sur l'appareil.
Seules des pieces de rechange d'origine peuvent etre utilisées pour réparer l'appareil.
En cas d'endommagement du cordon d'alimentation secteur, celui-ci doit'être rempla-cé par un personnel qualifié.
Les installations non conformes sont dangereuses.
Pour le raccordement et l'utilisation de l'appeil, respectez impératifement les indications figurant sur la plaque signalétique.
- L'appareil doit être branché uniquement à une source d'alimentation avec courant alternatif à l'aide d'une prise murale correctement installée et reliée à la terre.
Le système à conducteur de protection de l'installation électrique de la maison doit être conforme.
- N'alimentez jamais l'appareil par l'intémédiaire d'un apparéil de commutation externe, par ex. une minuteurie ou une télécommande.
- Si l'appareil est encastré, la fiche du cordon d'alimentation secteur doit être aisément accessible. Si un accès libre est impossible, un dispositif de coupure omnipolaire doit être installé dans l'installation à câblage fixe, conformément aux conditions de la catégorie de surtension I1 et aux réglementations d'installation.
Lors de l'installation de l'appareil, veiller à ce que le cordon d'alimentation secteur ne soit pas coincide ni endommagé.
12.4 Indications generales
Prenez en compte les remarques générales lors de l'installation.
-
L'installation doit se faire en respectant les prescriptions actuellesment en vigueur dans leBATIMENT, ainsi que les prescriptions publiées par les compagnies distributrices d'électricité et de gaz.
Lors de l'évacuation de l'air vicié, il convient de respecter les prescriptions officielles et légales, telles que celles établies par les autorités régionales.
La largeur de la hotte aspirante doit etre au moins aussi grande que celle de la table de cuisson.
Pour capter de façon optimale les vapeurs de cuisson, installez l'appareil au centre, au-dessus de la plaque de cuisson.
Pour atteindre l'appareil sans difficulté lors de l'entretien,CHOISSEZ un lieu d'installation facilement accessible. -
Les surfaces de l'appareil sont fragiles. Lors de l'installation, évitez de les endommager.
12.5 Remarques concernant le branchement électrique
Pour pouvoir connecter l'appareil électriquement en toute sécurité, respectez ces consignes.
AVERTISSEMENT - Risque d'électrocution!
À tout moment, il doit être possible de débrancher l'appareil du réseau électrique. L'appareil doit uniquement être raccordé à une prise de courant de sécurité installée de manière réglementaire.
La prise du cordon d'alimentation secteur doit etre librement accessible après le montage de l'appareil.
- SiILA n'est pas possible, un dispositif de coupure omnipolaire doit être installé dans l'installation électrique fixe conformément aux conditions de la catégorie de surtension III et aux prescriptions d'installation.
Seul un électricien qualifié est autorisé à procéder à l'installation électrique fixe. Nous vous recommandons d'installer un disjoncteur différentiel (interrupteur FI) dans le circuit d'alimentation de l'appareil. Les composants à arêtes vivés à l'intérieur de l'appareil peuvent endommager le cable de raccordement.
- Ne pincez pas et ne coincez pas le cable de raccordement.
- Les valeurs de raccordement sont indiquées sur la plaque signalétique. Page 9
La ligne de raccordement fait env. 1,30 m de long.
- Cet apparéil est conforme aux dispositions CE régissant l'antiparasitage.
- Cet apparéil est conforme à la classe de protection 1. Par conséquent, utilisez uniquement cet apparéil avec une prise à conducteur de protection.
- Ne branchez pas l'appareil à l'alimentation électrichependant l'installation.
Assurez-vous que la protection contre les contacts accidentels est garantie par l'installation.
12.6 Remarques concernant la situation d'encastrement
- Installez cet apparéil dans une armoire de cuisine.
Pour l'installation d'accessoires spéciaux supplémentaires, respectez les instructions d'installation jointes.
12.7 Remarques concernant le conduit d'évacuation
Le fabricant de l'appareil n'assume aucune garantie pour les problèmes de fonctionnement liés à la tuyauterie.
Utilisez un conduit d'évacuation court et droit avec un diamètre de conduit aussi grand que possible.
- Des conduits d'évacuation longs et rugieux, compteant plusieurs coudes ou ayant des diamètres trop petits réduisent la puissance d'aspiration et augmentent le bruit du ventilateur.
Utilisez un conduit d'évacuation en matériel non inflammable.
Pour éviter tout retour de condensat, montez le conduit d'évacuation de l'appareil avec 1^ de pente.
Gaines plates
Utilisez des gains plates dont la section interieure correspond au diamètre des conduits ronds :
- Un diamètre de 150 mm correspond env. à 177 cm².
- Un diamètre de 120 mm correspond env. à 113 cm².
- Si des conduits de plusieurs diamètres sont utilisés, il faut prévoir des rubans d'étanchéité.
N'utilisez pas de gains plates avec des déviations aiguées.
Conduits ronds
Utilisez des conduits ronds avec un diamètre interieur de 150 mm (recommanded) ou d'au moins 120 mm.
12.8 Remarques sur le mode évacuation extérieure
En mode évacuation extérieure, un clapet anti-retour doit être installé.
Remarques
Sieldom clapet anti-retour n'est fourni avec l'appareil, vous pouvez en obtenir un dans un commerce spécialisé.
- Si l'air sortant traverse la paroi extérieure, il convient d'utiliser un caisson téléscopique mural.
12.9 Installation
Contrôler le meuble
- Vérifiez que le meuble d'encastrement est horizontal et a une capacité de charge suffisante. Le poids maximal de l'appareil est de 12kg . Chargez l'appareil avec un maximum de 10kg par cotoé.
Remarque: Respecter les instructions du fabricant de meuble concernant la capacité de charge du meuble d'encastrement.
- Assurez-vous que les meubles d'encastrement résistant à la chaleur jusqu'à 90^ .
- Assurez-vous que le meuble d'encastrement est toujours stable après les travaux de découvert.

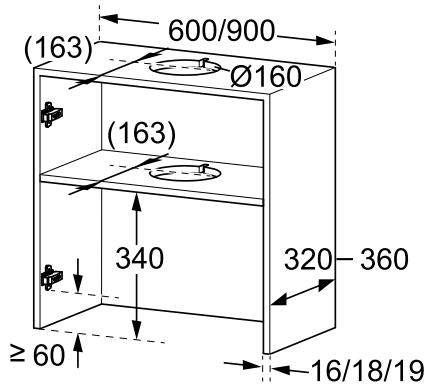

Préparer le meuble
Condition : Le meuble est adapné au montage .
- Couvre la table de cuisson afin d'eviter tout endommagement.
- Ouvrez la porte de l'armoire.
- Réalissez la découpe pour le conduit d'évacuation dans l'armoire.
fr Instructions de montage
-

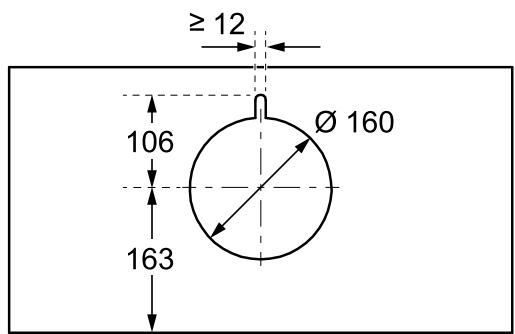

Réalissez la découpe pour le conduit d'évacuation dans le fond de séparation.
-
Réalisez l'encôche pour le raccordement au section.
- Assurez-vous que le meuble d'encastrement est toujours stable après les travaux de découvert.

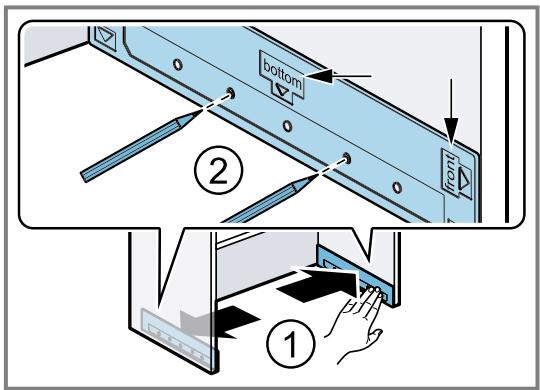

- Placez les accessoires de montage sur les parois interieures de l'armoire ① et marquez les points de fixation ②.

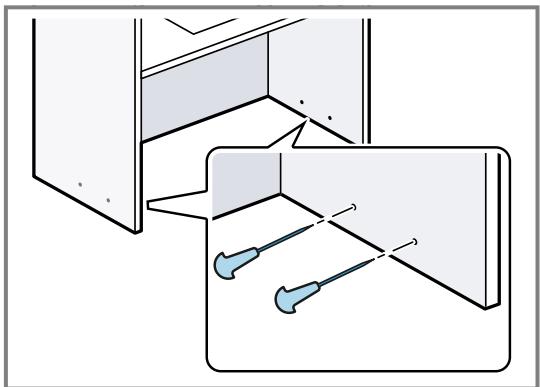

- Prépercez les points de fixation à l'aide d'un point.

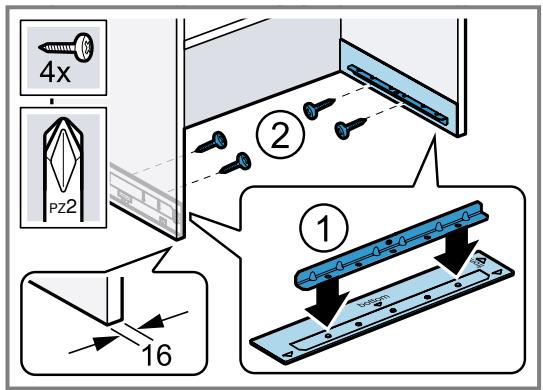

- Pour une épaissur de paroi de 16 mm : vissez les rails sur les accessoires de montage ① et sur les parois laterales de l'armoire ②

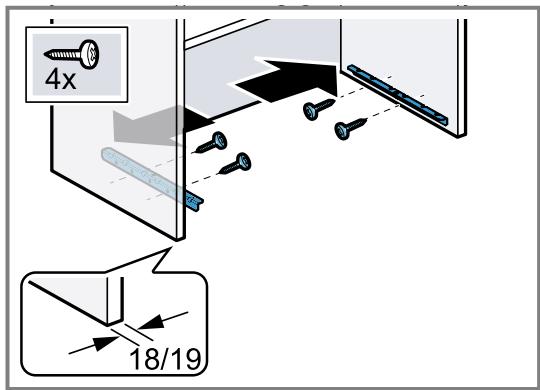

- Pour une épaissur de paroi de 18 mm et de 19 mm : vissez les rails sans les accessoires de montage.
Préparer l'appareil
- Remarque :
Lorsque you installez l'appareil, évitez d'endomager les surfaces sensibles.
Pour une profondeur d'armoire (dimension extérieure) de 320 mm à 340 mm, utilisez la baquette murale fine.
Pour une profondeur d'armoire (dimension extérieure) de 340 mm à 360 mm, utilisez la baguette murale large.

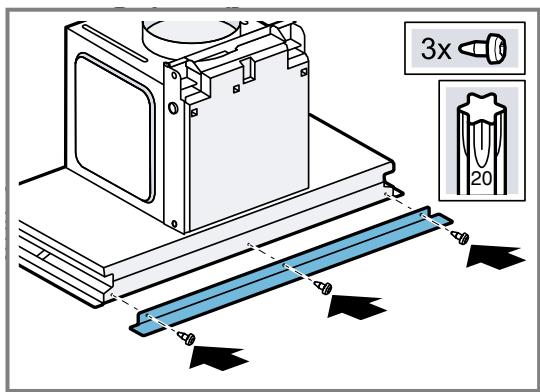

Vissez fermement la baguette murale inférieure à l'appareil.

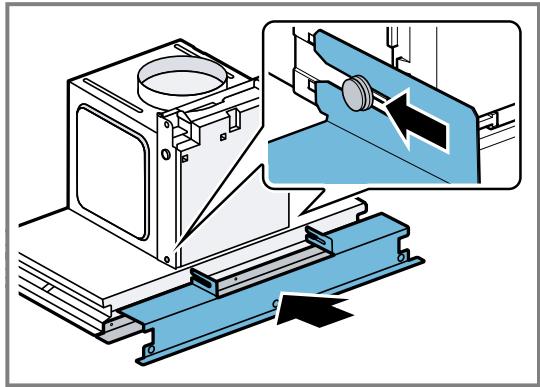

- Accrochez la baguette murale supérieure.

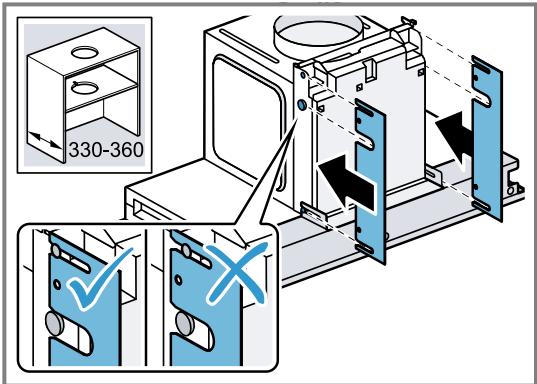

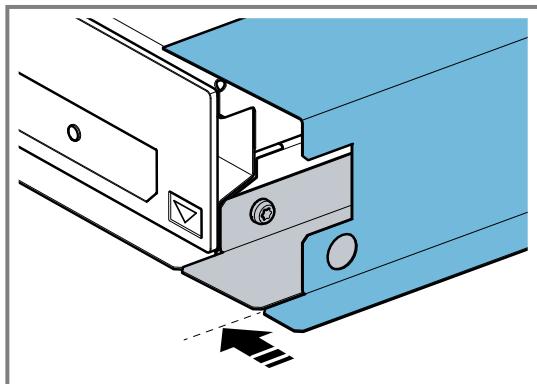

- Pour une profondeur d'armoire (dimension extérieure) de 330^ à 360^ , insérez la pièce de compensation de profondeur de conduit.
Monter l'appareil

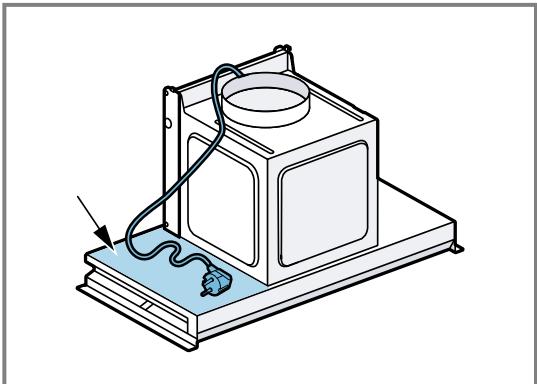

- Placez la fiche secteur sur le côté de l'appareil.

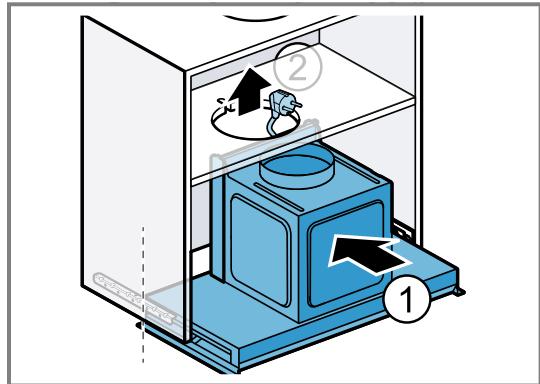

- Poussez l'appareil au moins jusqu'à mi-chemin dans les rails ① puis insérez la fiche secteur à travers la découverte ②.
- Poussez l'appareil dans le meuble jusqu'en butée.
- Creez la tuyauterie.
- Remarque: Positionnez soigneusement le conduit pour protéger l'appareil contre les rayures.

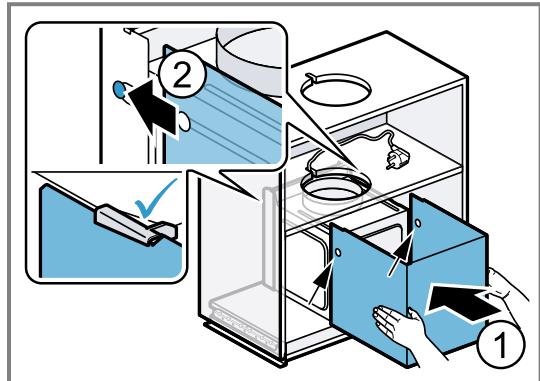

Appuyez légèrement le conduit contre le boîtier du ventilateur ① avec les deux mains et poussez-le vers l'arrière jusqu'à ce que le conduit ② s'en-clenche.

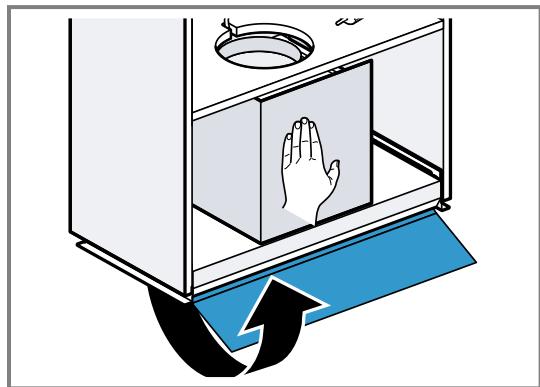

- Appuyez légèrement sur l'appareil d'une main et ouvrez délicatement la vitre.
fr Instructions de montage
- Remarque: Veiliez à ce que la face avant de l'appareil ne dépasse pas la face avant de l'armoire après avoir été visse.

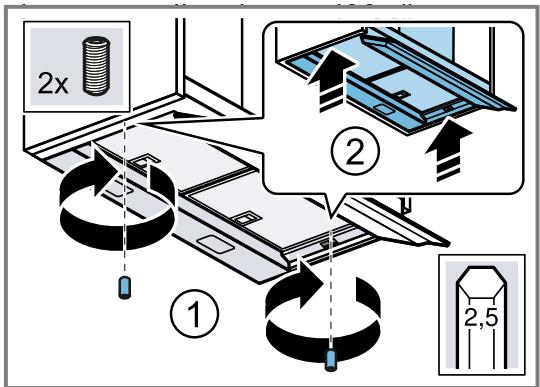

Insérez les vis de réglage dans l'encôche du rail et serrez-les à la main jusqu'à ce que l'appareil soit au même niveau que l'armoire.

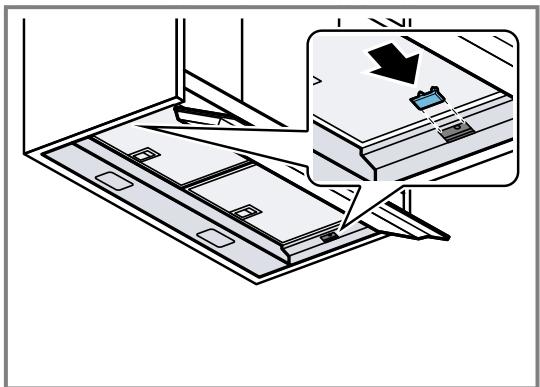

- Insérez les caches.
- Branchez la fiche dans la prise de courant.
- Retirez le film protecteur des filtres àGRAisse.
- Accrochez de nouveau la porte de l'armoire.
- Remarque : Veillez à ce que la plaque de protection ne dépasse pas la face avant de l'appareil.
Mesurez la surface de stockage et découpez les plaques de protection à la taille voulue.

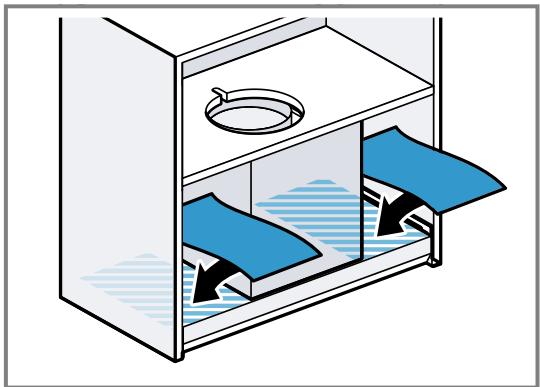

- Posez les plaques de protection.
Démonter l'appareil
- Debranchez la fiche du secteur.
-
Ouvrez la porte de l'armoire.
-

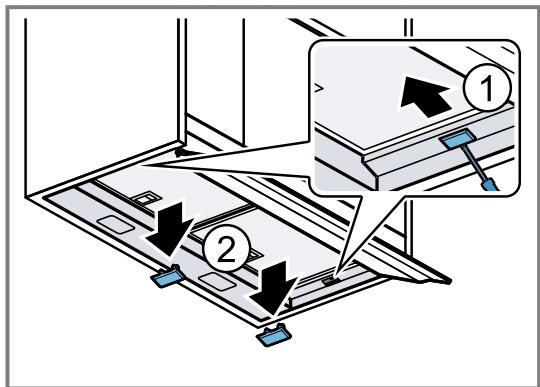

Remarque : Avant de démonter l'appareil, éloignez les objets de la surface de rangement. Enlevez les caches avec précaution.

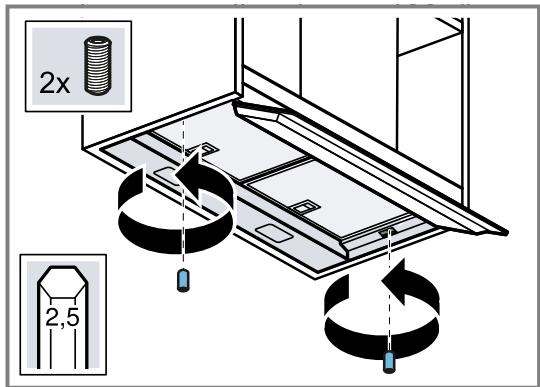

- Ouvrez la vitre et dévissez les vis de réglage du rail.
- Retirez les plaques de protection des deux cotsés.

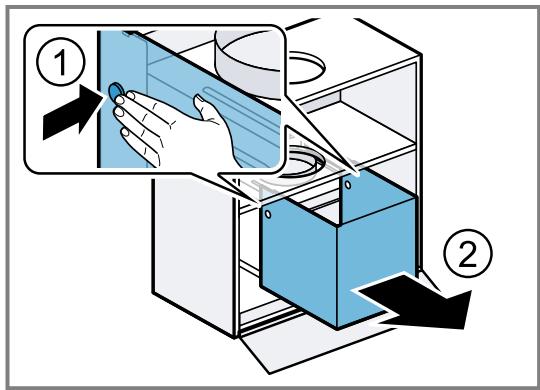

- Appuyez sur les deux points d'arrêt situés sur le côté ① et retirez avec précaution le canal ②.
- Desserrer les conduites.

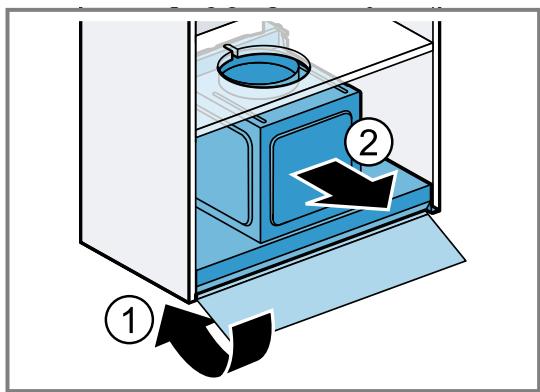

- Fermez la vitre ① et retirez l'appareil ②

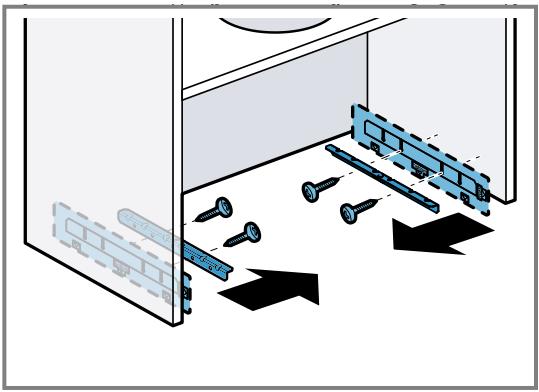

- Dévissez les rails et si vous les avez utilisés, dévissez les accessoires de montage.
REGISTER YOUR PRODUCT ONLINE NEFF-HOME.COM
