| Type de produit | Système de vidéosurveillance intérieur |
| Marque | DIAGRAL |
| Modèle | DIAG01VSX |
| Résolution vidéo | 1280 x 720 pixels (HD) |
| Images par seconde | 15 ips |
| Compression vidéo | H.264 |
| Vision nocturne | Jusqu'à 10 mètres |
| Détection de mouvement | Intégrée |
| Cryptage des informations | SSL |
| Usage | Intérieur |
| Température de fonctionnement | 0 °C à +45 °C |
| Indice de protection | IP41 / IK04 |
| Dimensions (caméra) | 100 x 60 x 40 mm |
| Poids (caméra seule) | 108 g |
| Alimentation | Bloc d'alimentation sur prise murale |
| Nombre maximal de caméras | 5 caméras supplémentaires (DIAG21VCX ou DIAG20VCX) |
| Connectivité | CPL ou Ethernet |
| Application mobile | Diagral Visio (iOS et Android) |
| Compatibilité PC | Internet Explorer 11 (Windows) |
| Contenu de la boîte | Caméra, bloc d'alimentation, câbles, adaptateur CPL, supports, ventouse, étiquettes |
FOIRE AUX QUESTIONS - DIAG01VSX DIAGRAL
Questions des utilisateurs sur DIAG01VSX DIAGRAL
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Caméra de surveillance au format PDF gratuitement ! Retrouvez votre notice DIAG01VSX - DIAGRAL et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil DIAG01VSX de la marque DIAGRAL.
MODE D'EMPLOI DIAG01VSX DIAGRAL
FR Guide d'installation - p. 4
- Système de vidéosurveillance intérieur DIAG01VSX
- Caméra de vidéosurveillance intérieure DIAG21VCX
- Caméra de vidéosurveillance
- Bloc d'alimentation et de transmission CPL
- Cable réseau pour le raccordement sur laamera (3 m)
- Adaptateur réseau CPL*
- Cable réseau pour le raccordement de l'adaptateur sur la box ADSL (1,2m)^*
- Support de fixation mural avec ses vis
- Socle de pose caméra (sur table, bureau,...)
- Ventouse pour pose caméra sur vitrine
- Passes cable
- Rallonge câble d'alimentation
- Adaptateur carte micro SD
- 2 étiquettes "Local sous vidéosurveillance"
| FR Spécifications techniques | Caméra de vidéosurveillance interieure DIAG21VCX |
| Détection | détection de mouvement intégrée |
| Transmission des informations | sécurisée par cryptage SSL |
| Vidéo Haute Définition | résolution 1280 x 720 pixels 15 images/sec technologie de compression puissant H.264 |
| Vision de nuit | portée jusqu'à 10 mètres |
| Usage | intérieur |
| Température de fonctionnement | 0°C / +45 °C |
| Indices de protection mécanique | IP41 / IK04 |
| Dimensions | 100 x 60 x 40 mm |
| Poids | 108 g (caméra seule) |
FR - Certaines utilisations des caméras de surveillance et des dispositifs audio sont interdites ou réglementées par des lois nationales et locales, telles que la surveillance des employés, le visionnage et l'enregistrement discret d'images ou de son ou l'utilisation, la publication ou la distribution d'enregistrements vidéo ou audio. Veillez à respecter les lois locales lors de l'utilisation des produits et services Diagral. Note d'installation du bloc d'alimentation
Ne branchez pas le bloc d'alimentation sur un parasurtenseur ou une multiprise car ceux-ci créent des interférences avec les caméras. Le bloc d'alimentation doit être branché directement sur une prise murale.
Des vidéos d'aide à l'installation sont disponibles sur http://www.diagral.fr rubrique Assistance.
La derniere version de ce guide est disponible sur http://www. diagral. fr. Die aktuellste Version des Leitfadens findsen Sie unter http://www. diagral. fr. De LASTE versie van deze handleding is beschikbaar op http://www. diagral. fr. La versione più recente di esta guida è disponibile all'indirizzo http://www. diagral. fr.
Avant-propos
Vous avez choisi de la vidéosurveillance intérieure DIAG01VSX ou une caméra DIAG21VCX, nous vous remercions de votre confiance. Avec le système de vidéosurveillance intérieure DIAG01VSX, il est possible d'installer 5 caméras DIAG21VCX (caméra intérieure) ou DIAG20VCX (caméra extérieure) supplémentaires dans un même local.

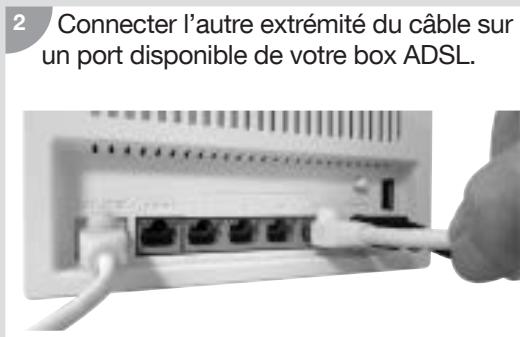

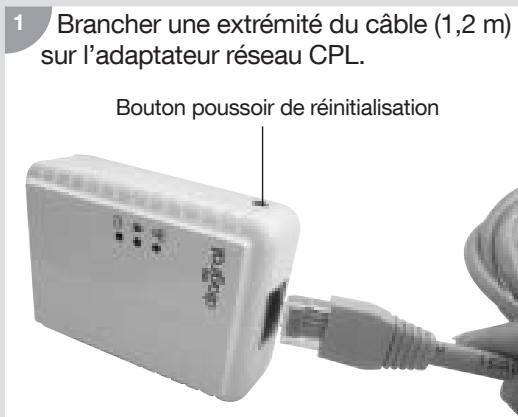

1.1. Branchement de l'adaptateur réseau CPL à la box ADSL (uniquement pour le DIAG01VSX)
ATTENTION : lors des manipulations, ne pas appuyer sur le bouton de réinitialisation indiqué à l'étape 1.
1.2. Branchement de la lampe avec le bloc d'alimentation
1. Tirer le panneau situé à l'arrière de laamera.

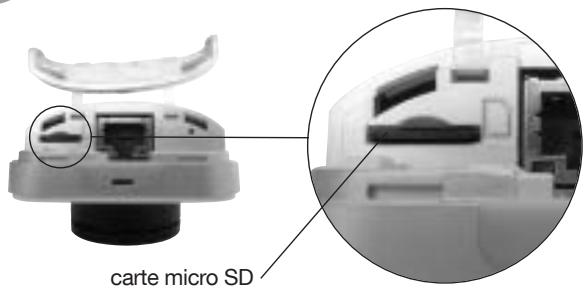

2 Vérifier la présence de la carte micro SD.
3 La glissière de verrouillage doit être en bas.
4 Brancher le câble (de 3 m) sur le port.
5 Brancher les câbles sur le bloc d'alimentation.
6 Brancher le bloc d'alimentation sur une prise électrique murale.
Ne pas refermer le panneau. Le QR-code doit être accessible lors de la déclaration de la caméra au chapitre 2.
Vérifier les branchements, les témoins de diagnostic de la camera, du bloc d'alimentation et de l'adaptateur réseau CPL doivent passer au vert. Dans le cas contraire, voir chapitre suivant "Signalisation des voyants" pour connaître la cause des problèmes et vérifier votre installation ainsi que celle de votre box.
1.3. Signalisation des voyants
- Lecture des témoins de diagnostic de laamera
Témoin de diagnostic de la laveuse
| Etat duvoyant | Description |
| ○ | Mise à jour de laamera en cours |
| ○ | Connectée à internet |
| ○ | Non connectée à internet |
| ○ | Non connectée au réseau (absence DHCP) |
| ○ | Echec de la mise sous tension de laamera (Reportez-vous aux instructions de réinitialisation de laamera) |
| ○ | Non connectée au serveur |
| ○ | Erreur carte micro SD |
- Lecture des témoins de diagnostic du bloc d'alimentation de laamera
| Voyant | Etat duvoyant | Description |
| vert fixe | alimentation correcte | |
| vert clignotant | en veille | |
| éteint | pas d'alimentation | |
| vert fixe | lien déetecté mais pas d'échange de donnéesées | |
| vert clignotant | la connexion est bonne | |
| orange clignotant | la connexion est moyenne | |
| rouge clignotant | la connexion est mauvaise | |
| éteint | pas de lien déetecté | |
| orange fixe | lien Ethernet déetecté | |
| orange clignotant | échange de donnéesées Ethernet déetecté | |
| éteint | pas de lien Ethernet déetecté |

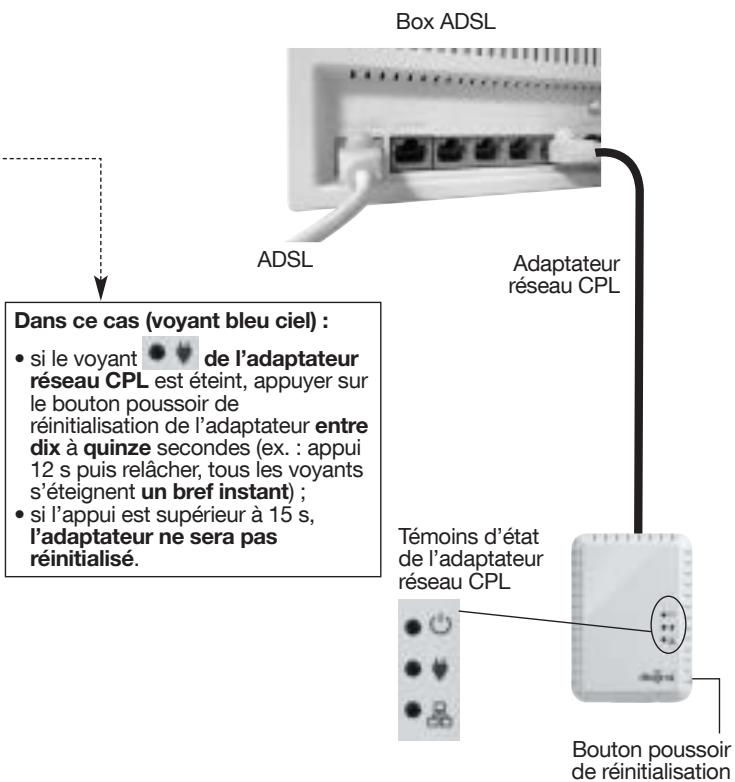

- Témoins de diagnostic de l'adaptateur réseau CPL (uniquement pour le DIAG01VSX)
| Voyant | Etat duvoyant | Description |
| vert fixe | alimentation correcte | |
| vert clignotant | en veille | |
| éteint | pas d'alimentation | |
| vert fixe | lien déetecté mais pas d'échange de données | |
| vert clignotant | la connexion est bonne | |
| orange clignotant | la connexion est moyenne | |
| rouge clignotant | la connexion est mauvaise | |
| éteint | pas de lien déetecté | |
| vert fixe | lien Ethernet déetecté | |
| vert clignotant | échange de données Ethernet déetecté | |
| éteint | pas de lien Ethernet déetecté |

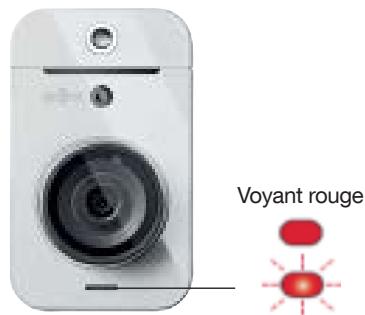

- Témoin d'activité de la caméra (en configuration usine)
Il est possible d'activer ou de désactiver ce témoin via l'application DIAGRAL VISIO ou sur le portail www.diagral-visio.com.
- Le voyant est fixe : visualisation à distance.
- Le levoyant clignote : la caméra enregistre.
2. Créer un compte et déclarer vos caméras
La caméra de vidéosurveillance s'installe et s'utilise soit via :
- un smartphone ou une tablette,
- le navigateur d'un PC à l'adresse suivante: www.diagral-visio.com.
Désormais pour profiter de votrem application depuis un smartphone ou une tablette, il vous suffit de télécharger gratuitement l'application
Diagral visio
sur
- Soit un système iOS :
- Soit un système Android :
Tablette iPad ou iPhone
- Version iOS® 8 minimum
- iPhone® 4 minimum
- iPad® 2 minimum
Tablette Android ou smartphone
- Version Android 4.1 minimum
App Store
- Soit un navigateur internet :
Ordinateur avec minimum :
- 4GB de RAM minimum
- processeur avec 2,2 GHz minimum
- une carte graphique 32 bits version Windows 7 minimum
- Internet Explorer Version 11 impérativement (tous les autres navigateurs, notamment Edge, Firefox, et Chrome, ne sont pas compatibles)
A noter que sous Windows 10, il faut rechercher et installer le navigateur Internet Explorer Version 11 et ne pas utiliser le navigateur Edge qui est installé par défaut.
3. Choix de l'emplacement de la lama
Refermer le panneau.
Sur une table ou un bureau.

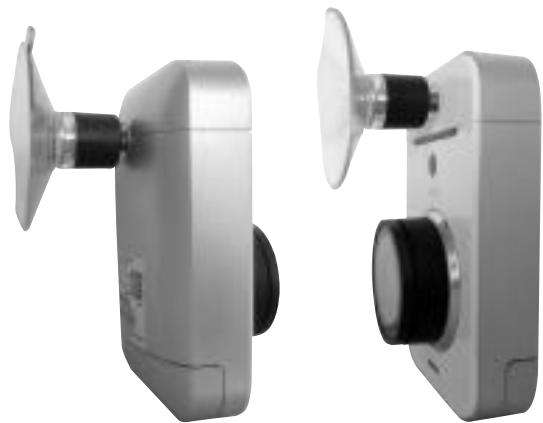

Sur une fenêtre, tournée vers l'extérieur ou l'intérieur.
- Nettoyer la vitre ainsi que la partie interne de la ventouse avant de l'appliquer sur la vitre.
- Appuyer périodiquement sur la ventouse afin de renforcer son adhésion.
Sur un mur ou au plafond.
La fixation vous permet de placer facilement votre caméra au plafond ou sur le mur :
- Insérer les 3 trous à l'endroit choisi et fixer le pied, - fixer ensuite la caméra sur le pied.
Si vous devez utiliser un câble d'alimentation plus long, veillez à utiliser un câble de même type.
Une rallonge câble d'alimentation est fournie.
4.1. Mise à jour
Afin de bénéficier des dernières évolutions, mettez à jour facilement votre camera avant la première utilisation via votre smartphone, tablette ou PC. Nous vous conseillons de le faire régulièrement afin de profiter de toutes les nouvelles du produit.
4.2. Réinitialisation de la caméra
En cas d'échec de la mise sous tension (le voyant de la camera clignote), réinitialiser laamera de la manière suivante :
insérer un trombone dans l'orifice de réinitialisation situé à l'arrière de laamera, - faire un appui court, - attendre une dizaine de secondes, la led s'éteint et se rallume, laamera est réinitialisée.
La réinitialisation de la caméra rétablit les paramètres d'usine ainsi que le mot de passe initial "admin".
Si le problème persiste, contacter le support technique.
5. Garantie
Pour faciliter l'identification de vos produits et consulter les termes et conditions de garantie, nous vous recommandons de procéder à l'enregistrement de votre garantie sur le site www.diagral.fr, dès l'achat.
Vous pouvez également les recueillir : ● auprès de votre revendeur,
- en écrivant à Diagral.
Votre facture faisant foi, nous vous conseillons de la conserver précieusement.
Numéro de série
Tout accès aux zones internes, au-delà des zones décrites dans la présente notice, sont à proscrire et annulant la garantie et toute autre forme de prise en charge. En effet, ces manipulations peuvent être dommageables aux parties et/ou aux composants électroniques. Ces produits ont été définis afin de ne pas avoir à y accéder dans le cadre de la mise en œuvre et des opérations de maintenance du produit.
Traitement des appareils électriques et électroniques en fin de vie (Applicable dans les pays de l'Union Européenne et autres pays européens disposant d'un système de collecte). Ce symbole, apposé sur le produit ou sur son emballage, indique que ce produit ne doit pas être traité avec les déchets ménagers. Il doit être remis à un point de collecte approprié pour le recyclage des équipements électriques et électroniques. En vous assurant que ce produit est bien mis au rebut de manière appropriée, vous aiderez à prévenir les conséquences négatives pour l'environnement et la santé humaine. Pour toute information supplémentaire au sujet du recyclage de ce produit, vous pouvez vous adresser à votre municipalité, déchetterie ou au magasin où vous avez acheté le produit.
Par la présente, Hager Security SAS déclare que l'équipement lié à la référence DIAG21VCX est conforme aux exigences : de la directive CEM 2014/30/UE, - de la directive BT 2014/35/UE. Le texte complet de la déclaration UE de conformité est disponible à l'adresse internet : www.diagral.fr.
Document non contractuel, soumis à modifications sans préavis.
Nous apprécions vos suggestions
Si vous avez des remarques pour l'amélioration de nos guides et de nos produits, n'hésitez pas à nous les communiquer par écrit ou par e-mail (assistancetechnique@diagral.fr) en précisant la date d'achat du matériel. Nous vous en remercions par avance.
Pour obtenir des conseils lors de la pose de votre système ou avant tout retard de matériel, contacter l'assistance technique.
Diagral au :
0 825 051 809
Service 0,15 € / min + prix appel
N° unique réservé pour la France métropolitaine. Pour toute autre zone francophone, composez le :
+33 476 928 326
Une équipe de techniciens qualifiés vous indiquera la procédure à suivre pour l'adaptation à votre cas. Vous trouverez sur notre site www.diagral.fr ou www.diagral.com les réponses aux questions les plus fréquentes, les principales notices techniques...
