MANUALE UTENTE DIAG01VSX DIAGRAL

• Sistema master di videosorveglianza con telecamera da interno DIAG01VSX

1. Telecamera da interno

con visione notturna

2. Alimentatore della telecamera

3. Cavo di rete per collegamento

tra telecamera ed adattatore Powerline (3 m)

4. Adattatore Powerline*

5. Cavo di rete per il collegamento

tra adattatore Powerline e ADSL (1,2 m)*

6. Supporto per fissaggio a parete

con viti in dotazione

7. Supporto per appoggio su mobili

(tavolo, scrivania,…)

8. Supporto a ventosa per fissaggio

10. Adattatore per prolunga cavo

11. Adattatore scheda microSD

12. 2 autoadesivi “Area

videosorvegliata” 4.*

Caratteristiche tecniche Telecamera HD da interno con visione notturna DIAG21VCX Detectie Transmissie van informatie ingebouwde bewegingsdetectie beveiligd door encryptie SSL Rivelazione Trasmissione delle informazioni rilevazione di movimento integrata protetta con criptaggio SSL High Definition Video

• resolutie 1280 x 720 pixels
• krachtige compressietechnologie H.264 Video Alta Definizione

• risoluzione 1280 x 720 pixel

• Determinati usi dei prodotti di videosorveglianza sono vietati o strettamente limitati dalle leggi nazionali e locali, come ad esempio la videosorveglianza dei dipendenti di un’azienda, la registrazione o la riproduzione non autorizzate di immagini e suoni, oppure l’utilizzo, la pubblicazione o la distribuzione di immagini e/o registrazioni di suoni. Assicuratevi di rispettare le disposizioni di legge del paese e del luogo di residenza quando utilizzate i prodotti ed i servizi di Diagral.

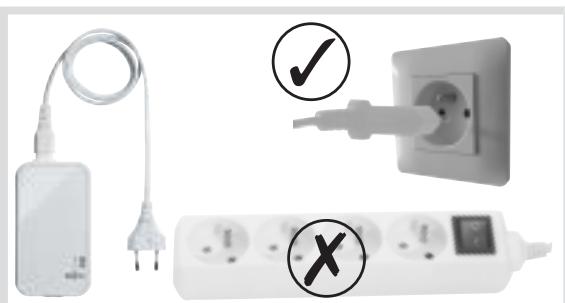

• Nota sull’installazione dell’alimentatore NON collegate l’alimentatore a prese di corrente multiple o dispositivi di protezione contro il sovraccarico di corrente poiché provocherebbero interferenze con le telecamere. L’alimentatore deve essere collegato direttamente a una presa a muro.

ATTENTION / ACHTUNG / OPGELET / ATTENZIONE

• Durante le manipolazioni, non premete il pulsante di reinizializzazione.

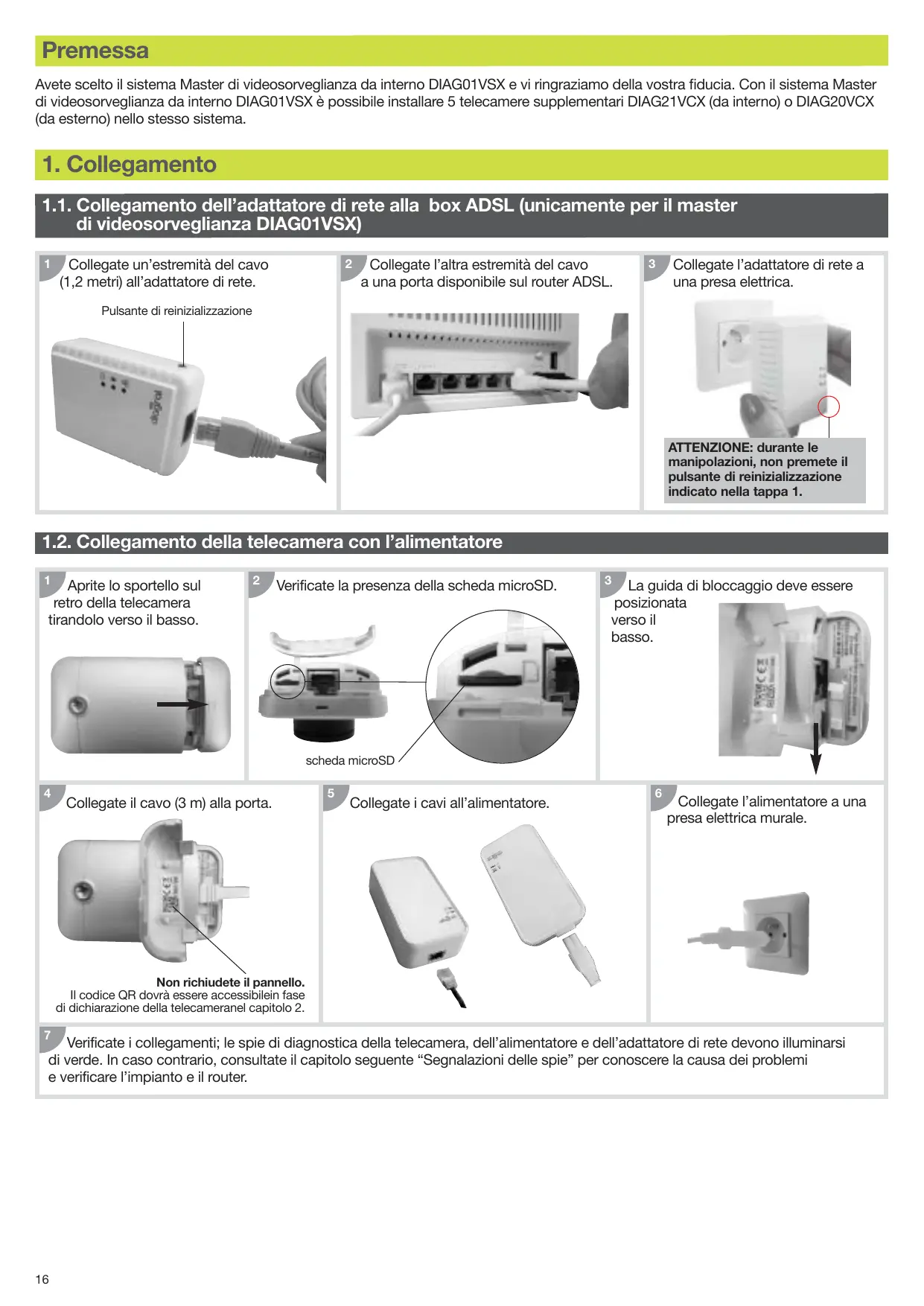

Premessa Avete scelto il sistema Master di videosorveglianza da interno DIAG01VSX e vi ringraziamo della vostra fiducia. Con il sistema Master di videosorveglianza da interno DIAG01VSX è possibile installare 5 telecamere supplementari DIAG21VCX (da interno) o DIAG20VCX (da esterno) nello stesso sistema.

1.1. Collegamento dell’adattatore di rete alla box ADSL (unicamente per il master di videosorveglianza DIAG01VSX)

Collegate un’estremità del cavo (1,2 metri) all’adattatore di rete.

Collegate l’altra estremità del cavo a una porta disponibile sul router ADSL.

Collegate l’adattatore di rete a una presa elettrica. Pulsante di reinizializzazione ATTENZIONE: durante le manipolazioni, non premete il pulsante di reinizializzazione indicato nella tappa 1. 1.2. Collegamento della telecamera con l’alimentatore

Aprite lo sportello sul retro della telecamera tirandolo verso il basso.

Verificate la presenza della scheda microSD.

La guida di bloccaggio deve essere posizionata verso il basso. scheda microSD

Collegate il cavo (3 m) alla porta.

Collegate l’alimentatore a una presa elettrica murale. Non richiudete il pannello. Il codice QR dovrà essere accessibilein fase di dichiarazione della telecameranel capitolo 2.

Verificate i collegamenti; le spie di diagnostica della telecamera, dell’alimentatore e dell’adattatore di rete devono illuminarsi di verde. In caso contrario, consultate il capitolo seguente “Segnalazioni delle spie” per conoscere la causa dei problemi e verificare l’impianto e il router.

1.3. Segnalazioni delle spie

• Significato delle spie di diagnostica della telecamera

• Spie di diagnostica dell’adattatore di rete (unicamente per il Master di videosorveglianza DIAG01VSX) Spia di diagnostica della telecamera Stato della spia Descrizione Box ADSL Aggiornamento del firmware in corso Connessa a Internet Non connessa a Internet Non collegata al server (assenza DHCP) Avvio della telecamera non riuscito (V. par. Reinizializzazione della telecamera) ADSL Adattatore rete CPL Non collegata al server In questo caso (spia celeste): Errore scheda microSD

• Significato delle spie di diagnostica dell’alimentatore della telecamera Spie di diagnostica alimentatore

• se la spia dell’adattatore rete CPL è spenta, premete il pulsante di reinizializzazione dell’adattatore da dieci a quindici secondi (esempio: premete 12 secondi e poi rilasciate; tutte le spie si spengono per un breve istante);
• se la pressione è superiore a 15 secondi, l’adattatore non sarà reinizializzato. Spie di stato dell’adattatore di rete Pulsante di reinizializzazione Spia Stato della spia verde fisso Descrizione Spia alimentazione corretta Stato della spia verde fisso Descrizione alimentazione corretta verde lampeggiante in stand-by verde lampeggiante in stand-by spenta nessuna alimentazione spenta nessuna alimentazione verde fisso connessione rilevata ma nessuno scambio dati verde fisso connessione rilevata ma nessuno scambio dati verde lampeggiante la connessione è corretta verde lampeggiante la connessione è corretta arancione lampeggiante arancione lampeggiante la connessione è di media qualità la connessione è di media qualità rosso lampeggiante la connessione è di cattiva qualità rosso lampeggiante la connessione è di cattiva qualità spenta nessuna connessione rilevata spenta nessuna connessione rilevata arancione fissa connessione Ethernet rilevata verde fisso connessione Ethernet rilevata arancione lampeggiante scambio di dati Ethernet rilevato verde lampeggiante scambio di dati Ethernet rilevato spenta nessuna connessione Ethernet rilevata spenta nessuna connessione Ethernet rilevata

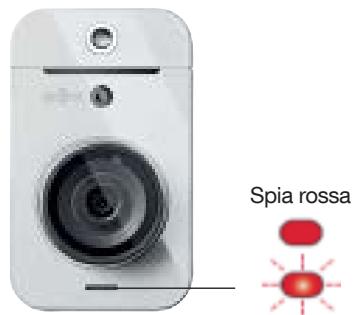

• Spia di attività della telecamera (in configurazione di fabbrica) È possibile attivare (o disattivare) questa spia mediante l’applicazione DIAGRAL VISIO o sul portale www.diagral-visio.com. - La spia è fissa: visualizzazione a distanza. - La spia lampeggia: la telecamera registra. Spia rossa

2. Come creare un account e dichiarare le vostre telecamere

La telecamera di videosorveglianza viene installata ed utilizzata tramite:

• uno smartphone o un tablet,
• il browser di un PC al seguente indirizzo: www.diagral-visio.com. Per utilizzare il sistema con uno smartphone o un tablet è sufficiente scaricare gratuitamente l’applicazione Diagral visio

È necessario utilizzare uno tra:

• sistema Android: Tablet o smarpthone Android - Versione Android 4.1 minimo

• un browser internet: Computer con almeno: - 4GB di RAM minimo - processore a 2,2 GHz minimo - una scheda grafica a colori 32 bit - versione Windows 7 minimo - Internet Explorer, esclusivamente versione 11 (tutti gli altri browser, come ad esempio Edge, Firefox e Chrome, non sono compatibili). Nota: con Windows 10 è necessario cercare ed installare il browser Internet Explorer versione 11, e non utilizzare il browser Edge già installato di fabbrica.

3. Scelta dell’ubicazione della telecamera

Richiudete lo sportello posteriore. Per utilizzo su un mobile, utilizzate l’apposito supporto. Per installazione su una vetrata, rivolgendo la telecamera verso l’esterno o verso l’interno.

• Pulite sia il vetro che la parte interna della ventosa prima di applicarla sul vetro.
• Premete periodicamente la ventosa per rinforzare la sua aderenza. Per installazione a parete o a soffitto. L’apposito supporto permette di installare facilmente la telecamera al soffitto o a parete:
• praticate i 3 fori nel punto voluto e fissate la base del supporto,
• successivamente avvitate la telecamera sul braccio del supporto. Se dovete utilizzare un cavo d’alimentazione più lungo, dovrà essere un cavo di tipo identico. Si fornisce una prolunga cavo alimentazione.

4. Aggiornamento e reinizializzazione della telecamera

4.1. Aggiornamento Per utilizzare le evoluzioni più recenti, effettuate l’aggiornamento della telecamera prima del primo utilizzo mediante smartphone, tablet oppure PC. È consigliato effettuare regolarmente un aggiornamento per poter utilizzare di tutte le nuove funzionalità del prodotto. 4.2. Reinizializzazione della telecamera In caso di errore all’alimentazione (la spia della telecamera lampeggia reinizializzate la telecamera come segue:

• inserite una graffetta nel foro di reinizializzazione sul retro della telecamera,
• aspettate circa dieci secondi: la spia si spegne e si riaccende, la telecamera è reinizializzata. La reinizializzazione della telecamera ripristina i parametri di fabbrica nonché la password iniziale “admin”. Se il problema persiste, contattate il supporto tecnico.

Garanzia DIAGRAL Parte da conservare Ogni apparecchio DIAGRAL viene garantito per la durata di 2 anni con decorrenza la data di vendita al primo utilizzatore. La nostra assistenza tecnica è in ogni caso a vostra completa disposizione per qualsiasi chiarimento sul prodotto (tel. 051/67 14 570) dal lunedì al venerdì dalle 7,30 alle 20,00 orario continuato, sabato dalle 8,00 alle 12,00 (escluso festivi e periodi di ferie). IMPORTANTE: Per qualsiasi difficoltà, dubbio o chiarimento Vi preghiamo di contattarci quando siete sul posto ed avete le apparecchiature a disposizione. La garanzia sulle apparecchiature DIAGRAL è prestata unicamente per tutti i possibili difetti di fabbricazione, di materiale e per tutti i guasti non imputabili al cliente. Per quanto concerne l’installazione e le eventuali operazioni di manutenzione sono di competenza e responsabilità di chi ha installato l’impianto. Sono esclusi dalla garanzia tutti i guasti imputabili al cliente o dovuti a cause di forza maggiore ed eventi naturali nonché tutti i difetti causati da uso improprio dell’apparecchiatura. La garanzia viene prestata alle seguenti condizioni:

• L’installazione deve essere effettuata seguendo le procedure indicate nel manuale d’installazione.
• La parte elettronica deve risultare integra, non deve essere smontata, manomessa o modificata.
• Le apparecchiature difettose devono essere rispedite nell’imballo originale complete della parte alimentazione e di tutti gli accessori.
• L’imballo deve recare ben visibile all’esterno, vicino all’indirizzo del mittente, il numero di autorizzazione al rientro “NAR” comunicato dal nostro servizio tecnico Tel. 051/67 14 570. Devono essere spedite dal rivenditore ed accompagnate da una breve descrizione del difetto riscontrato.
• Il trasporto è comunque e sempre a carico di chi spedisce.
• Tutti i pacchi in porto assegnato e/o privi del Numero di Autorizzazione al Rientro saranno respinti.
• La responsabilità della società produttrice si limita alla sostituzione o riparazione dell’apparecchiatura che, a suo insindacabile giudizio, presentasse un difetto di fabbricazione.
• La disponibilità delle reti di trasmissione non è esclusiva o garantita al 100% (es: rete telefonica) questo può tradursi a volte in una impossibilità di funzionamento delle apparecchiature che non comporterà comunque una responsabilità oggettiva del costruttore.
• Il costruttore ed il rivenditore sono esonerati da ogni responsabilità od obbligazione per qualsiasi incidente e/o danno alle persone e/o alle cose che possono verificarsi per e durante l’uso delle apparecchiature, anche se per cause o dipendenze di vizio delle medesime. La riparazione o sostituzione delle apparecchiature, durante il periodo di garanzia, non hanno l’effetto di prolungare la garanzia stessa. Queste condizioni non intendono annullare gli effetti di leggi o regolamenti a protezione del consumatore. DIAGRAL/Atral Via 2 Agosto 1980, 19/A - 40056 Crespellano (BO)
