Produkttyp	Innenüberwachungssystem
Marke	DIAGRAL
Modell	DIAG01VSX
Videoauflösung	1280 x 720 Pixel (HD)
Bilder pro Sekunde	15 fps
Videokompression	H.264
Nachtsicht	Bis zu 10 Meter
Bewegungserkennung	Integriert
Informationsverschlüsselung	SSL
Verwendung	Innenbereich
Betriebstemperatur	0 °C bis +45 °C
Schutzklasse	IP41 / IK04
Abmessungen (Kamera)	100 x 60 x 40 mm
Gewicht (Kamera allein)	108 g
Stromversorgung	Netzteil für Wandsteckdose
Maximale Anzahl Kameras	5 zusätzliche Kameras (DIAG21VCX oder DIAG20VCX)
Konnektivität	Powerline oder Ethernet
Mobile App	Diagral Visio (iOS und Android)
PC-Kompatibilität	Internet Explorer 11 (Windows)
Lieferumfang	Kamera, Netzteil, Kabel, Powerline-Adapter, Halterungen, Saugnapf, Aufkleber

Häufig gestellte Fragen - DIAG01VSX DIAGRAL

Wie installiere ich die Kamera DIAG01VSX?

Schließen Sie den Powerline-Adapter an Ihre ADSL-Box an und verbinden Sie das Netzteil der Kamera direkt mit einer Wandsteckdose (keine Mehrfachsteckdose). Ziehen Sie die Rückabdeckung ab, überprüfen Sie die microSD-Karte, schließen Sie das Netzwerkkabel an und schließen Sie die Abdeckung. Folgen Sie den Schritten der App Diagral Visio, um die Kamera anzumelden.

Was tun, wenn die Kamera-LED rot blinkt?

Ein rotes Blinken deutet in der Regel auf einen Verbindungsfehler hin. Überprüfen Sie, ob das Netzteil an einer Wandsteckdose angeschlossen ist, der Powerline-Adapter korrekt mit der Box verbunden ist und die Kabel richtig eingesteckt sind. Konsultieren Sie die LED-Tabelle in der Anleitung.

Wie setze ich die Kamera zurück?

Stecken Sie eine Büroklammer in die Reset-Öffnung auf der Rückseite der Kamera, drücken Sie kurz und warten Sie etwa zehn Sekunden. Die Kamera startet neu und die Werkseinstellungen werden wiederhergestellt, das Passwort wird wieder zu 'admin'.

Kann ich die Kamera mit einem anderen Browser als Internet Explorer verwenden?

Nein, das Portal www.diagral-visio.com ist nur mit Internet Explorer 11 unter Windows kompatibel. Andere Browser (Edge, Firefox, Chrome) werden nicht unterstützt. Für die mobile Nutzung laden Sie die Diagral Visio App herunter.

Wie viele Kameras kann ich zum System hinzufügen?

Sie können bis zu 5 zusätzliche Kameras (Modelle DIAG21VCX für Innen- oder DIAG20VCX für Außenbereich) im selben Raum installieren, zusätzlich zur mitgelieferten Kamera.

Wie aktualisiere ich die Firmware der Kamera?

Das Update erfolgt einfach über die Diagral Visio App auf Smartphone/Tablet oder über das Portal www.diagral-visio.com. Es wird empfohlen, dies vor der ersten Nutzung und danach regelmäßig durchzuführen.

Was tun, wenn die microSD-Karte als fehlerhaft erkannt wird?

Überprüfen Sie, ob die microSD-Karte richtig eingesetzt und kompatibel ist. Wenn die LED einen Kartenfehler anzeigt, versuchen Sie, die Karte zu formatieren (über die App oder am Computer) oder ersetzen Sie sie durch eine neue Karte. Die Karte dient der lokalen Aufnahme.

Wo sollte ich die Kamera für eine optimale Nutzung platzieren?

Die Kamera kann auf einen Tisch gestellt, mit der mitgelieferten Halterung an der Wand/Decke befestigt oder mit dem Saugnapf auf eine Glasscheibe geklebt werden. Für Nachtsicht bis zu 10 Metern vermeiden Sie Hindernisse und platzieren Sie sie im Innenbereich.

Wie registriere ich meine Garantie?

Besuchen Sie nach dem Kauf die Website www.diagral.fr, um Ihr Produkt zu registrieren. Bewahren Sie Ihre Rechnung als Nachweis auf. Der Zugriff auf nicht in der Anleitung beschriebene interne Bereiche führt zum Garantieverlust.

Kann ich ein längeres Netzkabel verwenden?

Ja, ein Verlängerungskabel für die Stromversorgung liegt der Box bei. Wenn Sie ein zusätzliches Verlängerungskabel benötigen, verwenden Sie ein Kabel desselben Typs, um Fehlfunktionen zu vermeiden.

BEDIENUNGSANLEITUNG DIAG01VSX DIAGRAL

DE Technische beschreibung - s. 8

• Videosystem zur Innenüberwachung DIAG01VSX
• Zusätzliche Innenkamera
  DIAG21VCX

1. Innenkamera mit Nachtsichtfunktic
2. Spanningsversorgungs- und PLC-Adapter (Netzteil)
3. Netzwerkkabel zum Anschluss der Kamera (3 m)
4. PLC-Netzadapter*
5. Netzwerkkabel zum Anschluss des PLC-Netzadapters an der ADSL-Box (1,2 m)*
6. Wandhalterung mit Schrauben
7. Kamera-Standfuß

(für Tisch, Schreibtisch...)
8. Saugnapf zur Montage der Kamera auf einer Glasfläche
9. Kabeldurchführungen
10. Netzwerkkabelveränderung
11. Micro SD-Kartenadapter
12.2 Aufkleber "Achtung! Videoüberwachung"

NL

Caracteristiques / Technische Daten / Kenmerken / Caratteristiche tecniche

DE Technische Daten	Innenkamera mit Nachsichtsfunktion DIAG21VCX
Detektion	integrierter Bewegungsmelder
Datumübertragung	mit SSL-Verschlüsselung gesichert
HD-Video	• Auflösung 1280 x 720 Pixel • 15 Bilder/Sek • leistungsstarke Komprimierungstechnologie H.264
Nachtsicht	Sichtweite bis zu 10 Meter
Einsatz	innen
Betriebstemperatur	0℃ / +45℃
Schutzart	IP41 / IK04
Maße	100 x 60 x 40 mm
Gewicht	108 g (nur Kamera)
Technische kenmerken	Videobewakingscamera voor binnen DIAG21VCX
Detectie	ingebouwde bewegingsdetectie
Transmissie van informatatie	beveiligd door encryptie SSL
High Definition Video	· resolutie 1280 x 720 pixels · 15 beelden/sec · krachtige compressietechnologie H.264
Nachtlicht	bereik tot 10 meter
Gebruik	binnen
Werklingstemperatuur	0°C / +45 °C
Mechanische beschemingsgraad	IP41 / IK04
Afmetingen	100 x 60 x 40 mm
Gewicht	108 g (camera alleen)

• Bestimmte Einsatzbereiche von Kamas und Audiogeräten sind durch nationale oder Ländergesetze verboten oder eingeschränkt (z. B. das Überwachen von Angestellten, heimliches Einsehen und Aufzeichnen von Bild und/oder Ton oder die Nutzung, Veröffentlichung oder Verteilung von Bild- und/oder Tonaufnahmen). Achten Sie bei der Nutzung der Produkte und Dienstleistungen von Diagral darauf, dass Sie die am jeweiligen Ort geltenden Gesetze einhalten.
• Hinweis zum Anschlieben des Netzteils

Das Netzkabel ist mit einem eigenen Überspannungsschutz ausgestattet, so dass die Kameras geschützt sind. Das Netzkabel muss direkt an einer Wandsteckdose angeschlossen werden.

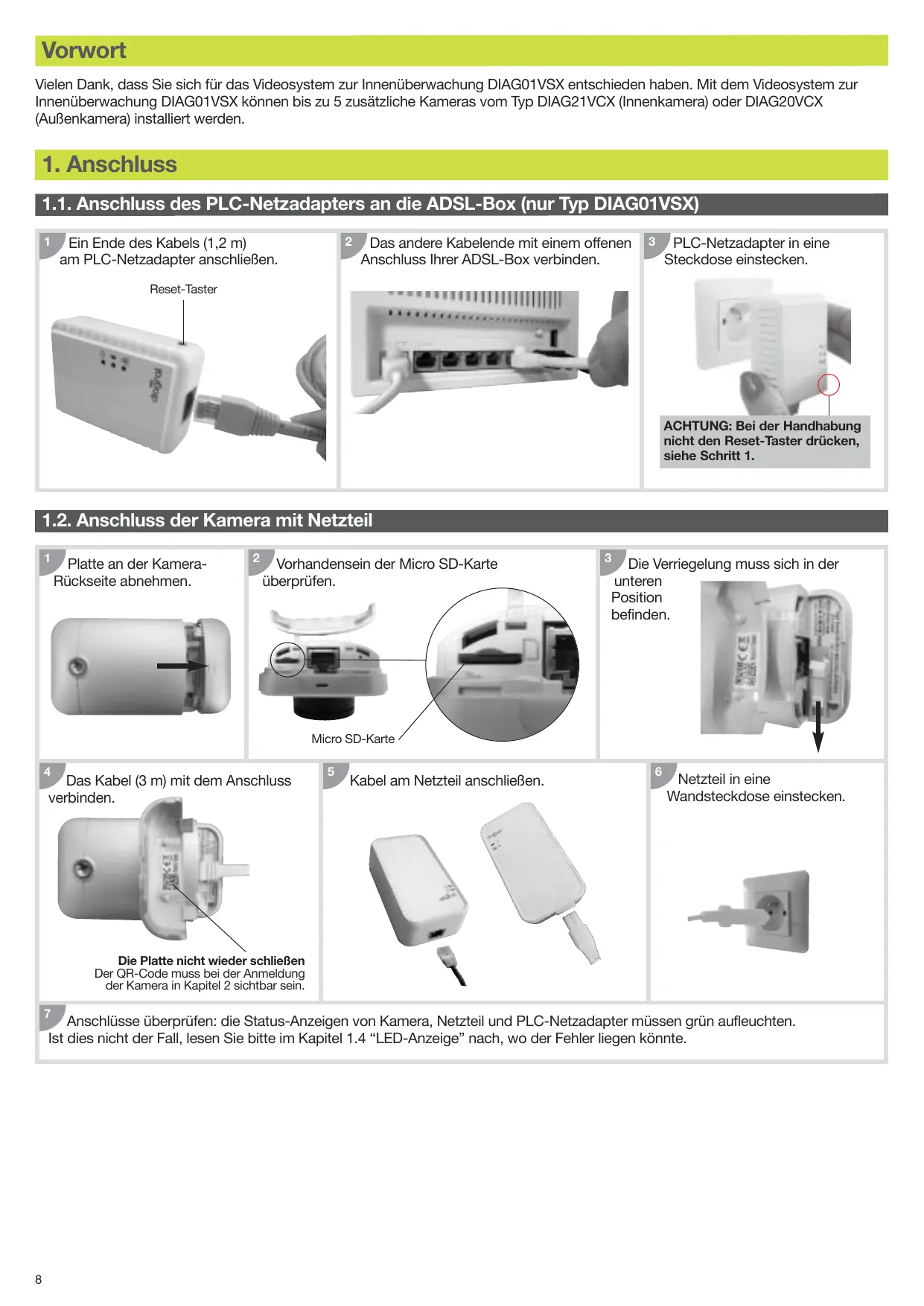

Vielen Dank, dass Sie sich für das Videosystem zur Innenüberwachung DIAG01VSX entschieden haben. Mit dem Videosystem zur Innenüberwachung DIAG01VSX können bis zu 5 zusätzliche Kameras vom Typ DIAG21VCX (Innenkamera) oder DIAG20VCX (Außenkamera) installiert werden.

1. Anschluss

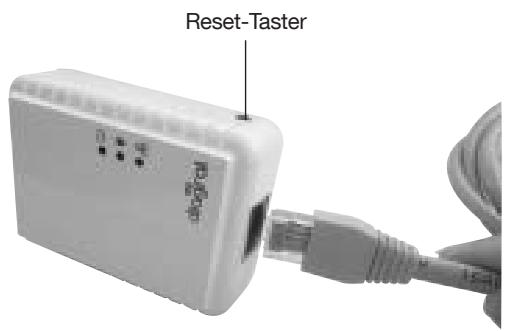

1.1. Anschluss des PLC-Netzadapters an die ADSL-Box (nur Typ DIAG01VSX)

Ein Ende des Kabels (1,2 m) am PLC-Netzadapter anschließen.

Das andere Kabelende mit einem offen Anschluss Ihrer ADSL-Box verstinden.

3 PLC-Netzadapter in eine Steckdose einstecken.

ACHTUNG: Bei der Handhabung nicht den Reset-Taster drücken, siehe Schritt 1.

1.2. Anschluss der Kamera mit Netzteil

1 Platte an der Kamera-Rückseite abnehmer.

2 Vorhandensein der Micro SD-Karte überprüfen.

3 Die Verriegelung muss sich in der

unteren Position befinden.

4 Das Kabel (3 m) mit dem Anschluss verbinden.

Die Platte nicht wieder schlieben

Der QR-Code muss bei der Anmeldung der Kamera in Kapitel 2 sightbar sein.

5 Kabel am Netzteil anschließen.

6 Netzteil in eine Wandsteckdose einstecken.

7 Anschlisse überprüfen: die Status-Anzeigen von Kamera, Netzteil und PLC-Netzadapter müssen grün aufleuchten. Ist dies nicht der Fall, lesen Sieitte im Kapitel 1.4 "LED-Anzeige" nach, wo der Fehler liegen konnte.

- Status-Anzeige der Kamera

Zustand der LED	Beschreibung
	Firmware wirdactualisiert
	Mit Internet verbunden
	Nicht mit Internet verbunden
	Keine Verbindung zum Server (kein DHCP)
	Hochfahren der Kamera fehlgeschlagen (Weitere Informationen finden Sie im Kapitel 4.2 “Zurücksatzen der Kamera”)
	Keine Verbindung zum Server
	Fehler Micro SD-Karte

- Status-Anzeige des Netzteils der Kamera

LED	Zustand der LED	Beschreibung
	Grün leuchtend	Korrekte Stromversorgung
	Grün blinkend	Bereit
	Aus	Keine Stromversorgung
	Grün leuchtend	Verbindung erkannt, jedoch kein Datenautausch
	Grün blinkend	Gute Verbindungsqualität
	Orange blinkend	Mittlere Verbindungsqualität
	Rot blinkend	Schlechte Verbindungsqualität
	Aus	Keine Verbindung erkannt
	Orange leuchtend	Ethernet-Verbindung erkannt
	Orange blinkend	Datumaustausch Ethernet erkannt
	Aus	Keine Ethernet-Verbindung erkannt

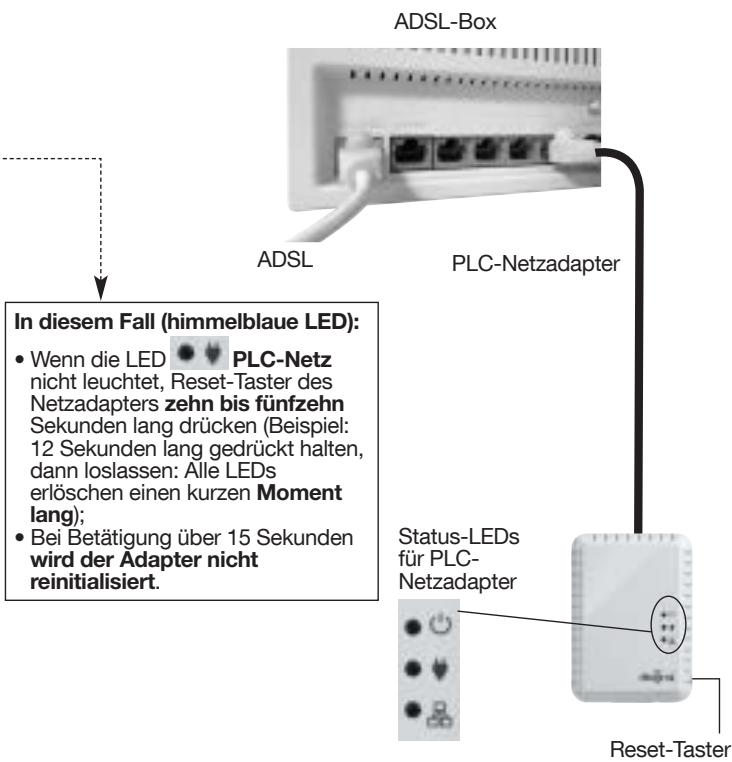

- Status-Anzeige des PLC-Netzadapters (nur Typ DIAG01VSX)

LED	Zustand der LED	Beschreibung
	Grün leuchtend	Korrekte Stromversorgung
	Grün blinkend	Bereit
	Aus	Keine Stromversorgung
	Grün leuchtend	Verbindung erkannt, jedoch kein Datenautausch
	Grün blinkend	Gute Verbindungsqualität
	Orange blinkend	Mittlere Verbindungsqualität
	Rot blinkend	Schlechte Verbindungsqualität
	Aus	Keine Verbindung erkannt
	Grün leuchtend	Ethernet-Verbindung erkannt
	Grün blinkend	Datanautausch Ethernet erkannt
	Aus	Keine Ethernet-Verbindung erkannt

- Betriebs-LED Kamera (Werkseinstellung)

Die Betriebs-LED kann über die Anwendung DIAGRAL VISIO oder im Portal www.diagral-visio.com aktiviert bzw. deaktiviert werden.

• LED leuchtet: Fernabfrage.
• LED blinkt: Kameraufzeinung.

2. Konto erstellen und Kameras anmelden

Die Überwachungskamera kann installiert und bedient werden über:
- ein Smartphone oder ein Tablet,
- PC Browser auf: www.diagral-visio.com.

Zur Bedienung Ihrer Kamera mit einem Smartphone oder einem Tablet müssen Sie lediglich die kostenlose

App Diagral visio

unter

APPERENTCHBE Google Plc

oder

Laden im App Store

herunterladen.

Mindestvoraussetzungen:

• Betriebssystem iOS:

• Betriebssystem Android:

• Version iOS® 8 oderHigher
• iPhone® 4 oder höher
• iPad® 2 oder höher

Android Tablet oder Smartphone

• Version Android 4.1 oder higher

Laden im App Store

APPER-ALI TUCHE Google Play

Mindestvoraussetzungen für PC:

• 4 GB RAM
• Prozessor mit mind. 2,2 GHz
• Farb-Grafikkarte 32 Bit
• Windows 7 oder höher
• Internet Explorer-Version 11 erforderlich (andere Browser, insbesondere Edge, Firefox und Chrome sind nicht kompatibel)

Wichtig: bei Nutzung des Betriebssystems Windows 10 ist es erforderlich, den Browser Explorer

Version 11 zu installieren und zu nutzen. Der vorinstallierte Browser Edge ist nicht kompatibel.

3. Wahl des Montageortes der Kamera

Platte wieder aufsetzen.

Auf einem Tisch bzw. Möbeln: nutzen Sie den beiliegenden Standfuß zur Positionierung und Ausrichtung der Kamera.

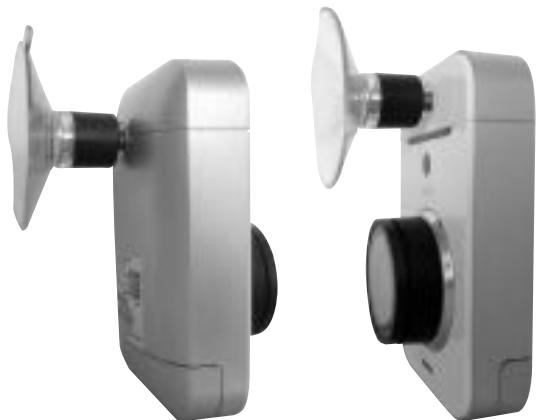

An einem Fenster, nach außen oder innen gerichtet.

• Reinigen Sie die Scheibe sowie die Oberfläche des Saugnapfs, ehe Sie diesen auf der Scheibe anbringen.
• Drücken Sie mehrmals auf den Saugnapf, um die Haftung zu verbessern.

An der Wand oder Decke.

Mit der Halterung lassst sich die Kamera ganz einfach an der Decke oder Wand befestigen:

• Am gewünschten Montageort 3
  • Löcher bohren und die Halterung befestigen.
• AnschlieBend die Kamera an der Halterung befestigen.

Falls Sie ein längeres Netzkabel benötigten, achten Sie daraufef, ein Kabel gleichen Typz zu verwenden.

Eine Netzwerkkabelveränderung ist im Lieferumfang enthalten.

4. Aktualisierung und Zurücksetzen der Kamera

4.1. Aktualisierung

Um alle Neuerungen nutzen zu konnen, konnen Sie ihre Kamera vor dem ersten Einsatz ganz einfach über Ihr Smartphone, Ihr Tablet oder ihren PC aktualisieren. Wir empfehlen diese Aktualisierung in regelmäßigen Abständen, damit Sie von allen Produktinnovationen profitieren konnen.

4.2. Zurücksetzen der Kamera

Falls sich die Kamera nicht einschalten{lsst (LED der Kamera blinkt), muss die Kamera wie folgt zurückgesetzt werden:

• Buroklammer in die Reset-Öffnung auf der Kamera-Rückseite einführen,
• kurz drucken,
• etwas zehn Sekunden abwarten, bis die LED erlischt und erneut aufleuchtet.

Die Kamera wurde zurückgesetzt.

Beim Zurücksetzen wird die Kamera auf die Werkseinstellungen und das ursprüngliche Password wieder auf "admin" zurückgesetzt.

Falls das Problem weiterhin besteht, wenden Sie sichitte an unseren technischen Kundendienst.

5. Garantie

Für these Produkt gilt die gesetzliche Gewährleistung von 24 Monaten ab Datum des Verkaufs an den Erstbenutzer.

Diagral ist eine Marke von Atral-Secal

Anschrift: Atral Secal GmbH/Service Diagral

Thaddenstrasse 4

D-69469 Weinheim

E-Mail: [e-mail]

Seriennummer

Voorwoord

Bewahren Sie die mit dieser Produkt mitgelieferte Dokumentation auf jeder Fall über seine gesamte Lebensdauer auf.

Empfehlungen

Dieses Produkt wurde so konstruiert, dass Eingriffe in das Geräteinnere, die nicht in der vorliegenden Anleitung beschrieben sind, weder für die Installation noch für Wartungsarbeiten erforderlich sind. Durch jeder nicht sachgemäß Öffnung konnen das Gerät und/oder dessen elektronische Bauteile beschädigt werden.

Entsorgung elektrischer und elektronischer Geräte (anzuwenden in Ländern der Europäischen Union und anderen Ländern Europas, die einem Sammelsystem angeschlossen sind). Dieses Symbol auf dem Produkt bzw. dessen Verpackung zeigt an, dass these Gerät nicht mit dem normaler

Hausmull entsorgt werden dare. Es muss einer speziellen Sammelstelle zur Rücknahme von Elektroschrott übergeben werden. Wenn Sie sicherstellen, dass这点 Gerät dem geeigneten Abfallsystem zugeführ wird, leisten Sie einen wichtigen Beitrag zur Vermeidung negativer Folgen für die Umwelt und die Gesundheit ihrer Mitbürger. Weitere Informationen zum Recycling des Geräts gibt Ihnen gern ihre zuständige Gemeinde, Abfallwirtschaft oder das Geschäft, in welchem Sie这点es gekauft haben.

Hiermit bestätigt Hager Security SAS, dass das elektronische Gerät Art.-Nr. DIAG21VCX mit den Vorschriften folgender europäischer Richtlinien übereinstimmt:

Richtlinie CEM 2014/30/UE

Richtlinie BT 2014/35/UE.

Der vollständige Text der EU-Konformitätserklarung ist zu finden auf www.diagral.de.

Hinweis: Änderungen der technischen Daten und des Designs aufgrund von Produktverbesserungen bleiben uns ohne Ankündigung vorbehalten.

NL

Wir freuen uns über ihre Ideen

Wenn Sie Verbesserungsvorschläge für unsere Anleitungen oder Produkte haben, teilen Sie sie unsGPCschriftlich oder per E-Mail mit ([e-mail]) und geben Sie darauf das Kaufdatum Ihrer Geräte an.

Vielen Dank im Voraus!

Möchten Sie sich bei der Installation Ihres Systems oder hinsichtlich der Rücksendung von Produkten beraten halten, schreiben Sie uns ebenfalle eine E-Mail an [e-mail]

Unsere qualifizierten Techniker themselves, die für Sie bestimmliche Lösung zu finden.

Weitere Informationen finden Sie auf www.diagral.de
