MODE D'EMPLOI DIAG00VSX DIAGRAL

• Système de vidéosurveillance extérieur DIAG00VSX

1. Caméra de vidéosurveillance

2. Bloc d'alimentation de la caméra

3. Câble réseau pour le

raccordement sur la caméra (10 m)

4. Adaptateur réseau CPL*

5. Câble réseau de l’adaptateur

sur la box ADSL (1,2 m)*

7. Support de fixation mural

8. Adaptateur carte micro SD

9. 2 étiquettes “Local sous

• uniquement sur le système de vidéosurveillance extérieur DIAG00VSX

Détection Transmission des informations détection de mouvement intégrée sécurisée par cryptage SSL Detektion Datenübertragung integrierter Bewegungsmelder mit SSL-Verschlüsselung gesichert Vidéo Haute Définition

• résolution 1280 x 720 pixels
• technologie de compression puissante H.264 HD-Video

• Certaines utilisations des caméras de surveillance et des dispositifs audio sont interdites ou réglementées par des lois nationales et locales, telles que la surveillance des employés, le visionnage et l’enregistrement discrets d’images ou de son ou l’utilisation, la publication ou la distribution d’enregistrements vidéo ou audio. Veillez à respecter les lois locales lors de l’utilisation des produits et services Diagral.
• Note d'installation du bloc d’alimentation L'unité d'alimentation est résistante aux intempéries et peut être installée à l'extérieur. Référez-vous aux conseils suivants pour un bon usage du bloc d'alimentation. Assurez-vous que la prise extérieure est résistante aux intempéries. Ne branchez pas le bloc d'alimentation sur un parasurtenseur ou une multiprise car ceux-ci créent des interférences avec les caméras. Le bloc d'alimentation doit être branché directement sur une prise murale.

• Lors des manipulations, ne pas appuyer sur le bouton poussoir de réinitialisation.

Des vidéos d’aide à l’installation sont disponibles sur http://www.diagral.fr rubrique ESPACE CLIENT.

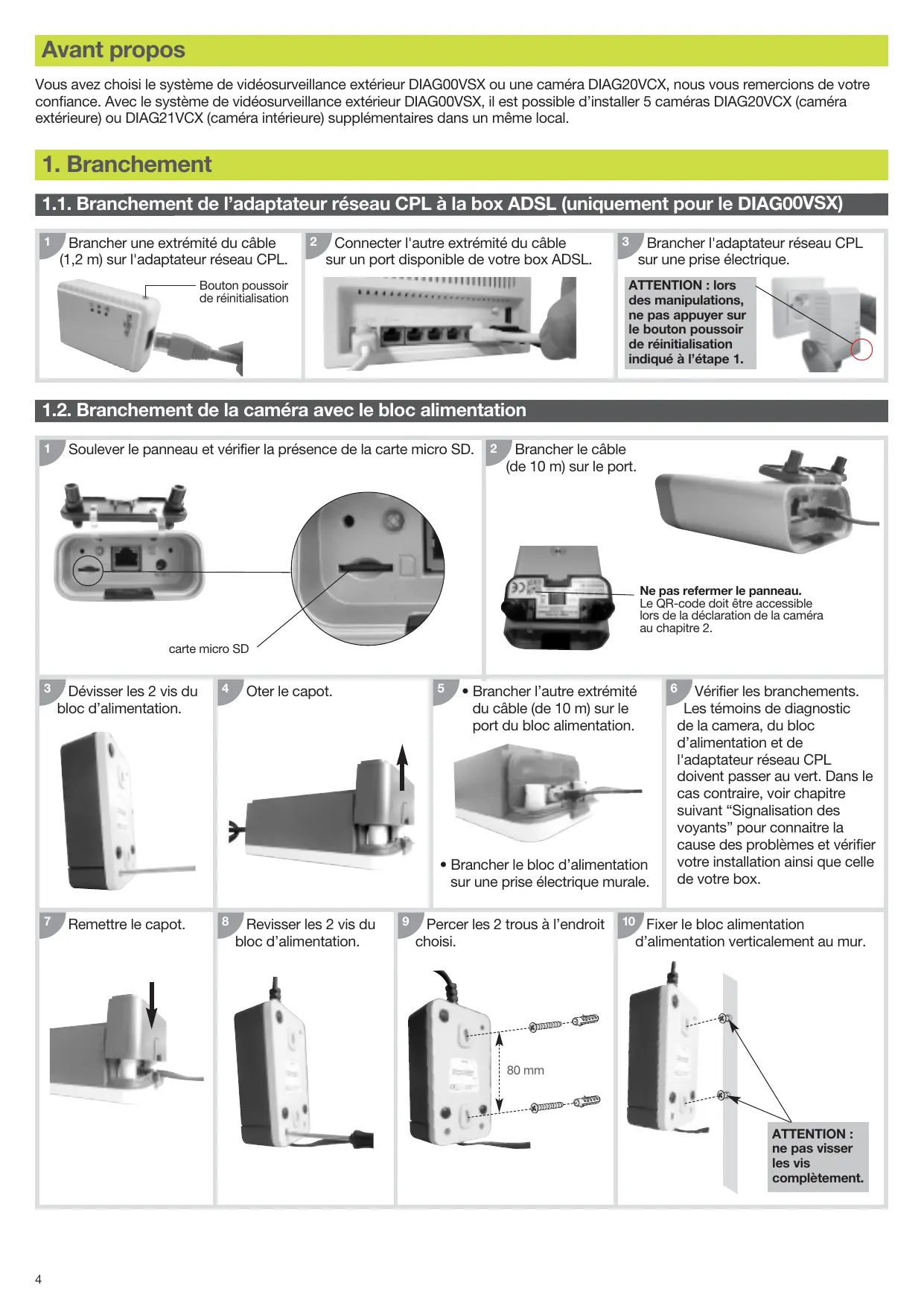

Avant propos Vous avez choisi le système de vidéosurveillance extérieur DIAG00VSX ou une caméra DIAG20VCX, nous vous remercions de votre confiance. Avec le système de vidéosurveillance extérieur DIAG00VSX, il est possible d’installer 5 caméras DIAG20VCX (caméra extérieure) ou DIAG21VCX (caméra intérieure) supplémentaires dans un même local.

1.1. Branchement de l’adaptateur réseau CPL à la box ADSL (uniquement pour le DIAG00VSX)

Brancher une extrémité du câble (1,2 m) sur l'adaptateur réseau CPL.

Connecter l'autre extrémité du câble sur un port disponible de votre box ADSL. Brancher l'adaptateur réseau CPL sur une prise électrique.

ATTENTION : lors des manipulations, ne pas appuyer sur le bouton poussoir de réinitialisation indiqué à l’étape 1. Bouton poussoir de réinitialisation 1.2. Branchement de la caméra avec le bloc alimentation

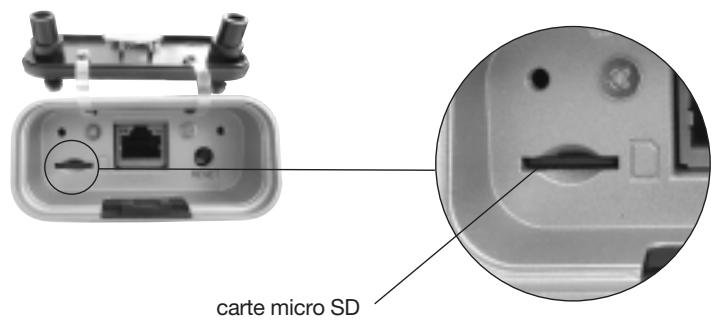

Soulever le panneau et vérifier la présence de la carte micro SD.

Brancher le câble (de 10 m) sur le port. Ne pas refermer le panneau. Le QR-code doit être accessible lors de la déclaration de la caméra au chapitre 2. carte micro SD

Dévisser les 2 vis du bloc d’alimentation.

• Brancher l’autre extrémité du câble (de 10 m) sur le port du bloc alimentation.

• Brancher le bloc d’alimentation sur une prise électrique murale.

Revisser les 2 vis du bloc d’alimentation.

Percer les 2 trous à l’endroit choisi.

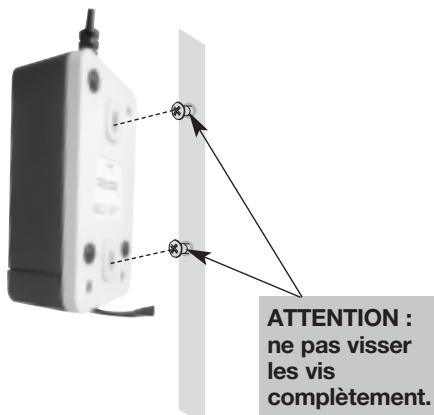

Vérifier les branchements. Les témoins de diagnostic de la camera, du bloc d’alimentation et de l'adaptateur réseau CPL doivent passer au vert. Dans le cas contraire, voir chapitre suivant “Signalisation des voyants” pour connaitre la cause des problèmes et vérifier votre installation ainsi que celle de votre box. 10 Fixer le bloc alimentation d’alimentation verticalement au mur. 80 mm ATTENTION : ne pas visser les vis complètement.

1.3. Signalisation des voyants

• Lecture des témoins de diagnostic de la caméra

• Témoins de diagnostic de l'adaptateur réseau CPL (uniquement pour le DIAG00VSX) Témoin de diagnostic de la caméra Etat du voyant Description Mise à jour de la caméra en cours Box ADSL Connectée à internet Non connectée à internet Non connectée au réseau (absence DHCP) Echec de la mise sous tension de la caméra (Reportez-vous aux instructions de réinitialisation ADSL de la caméra) Non connectée au serveur Adaptateur réseau CPL Dans ce cas (voyant bleu ciel) : Erreur carte micro SD

• Lecture des témoins de diagnostic du bloc d'alimentation de la caméra

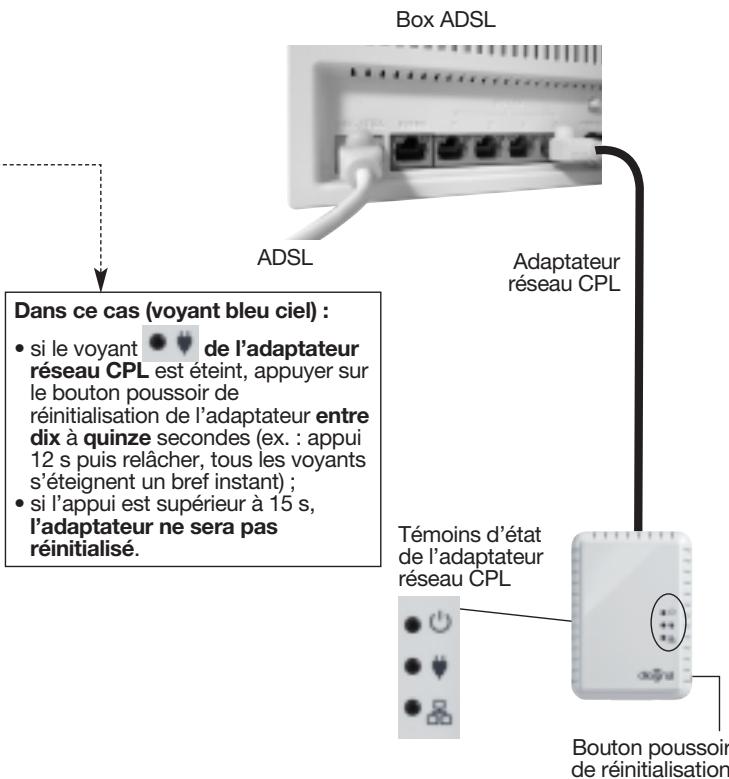

• si le voyant de l’adaptateur réseau CPL est éteint, appuyer sur le bouton poussoir de réinitialisation de l’adaptateur entre dix à quinze secondes (ex. : appui 12 s puis relâcher, tous les voyants s’éteignent un bref instant) ;
• si l’appui est supérieur à 15 s, l’adaptateur ne sera pas réinitialisé.

Témoins d’état de l’adaptateur réseau CPL Oter le capot pour visualiser les témoins d’état Bouton poussoir de réinitialisation Témoins d’état du bloc d’alimentation Voyant Etat du voyant

Description Voyant Etat du voyant Description vert fixe alimentation correcte vert fixe alimentation correcte vert clignotant en veille vert clignotant en veille éteint pas d’alimentation éteint pas d’alimentation vert fixe lien détecté mais pas d’échange de données vert fixe lien détecté mais pas d’échange de données vert clignotant la connexion est bonne vert clignotant la connexion est bonne orange clignotant la connexion est moyenne orange clignotant la connexion est moyenne rouge clignotant la connexion est mauvaise rouge clignotant la connexion est mauvaise éteint pas de lien détecté éteint pas de lien détecté orange fixe lien Ethernet détecté vert fixe lien Ethernet détecté orange clignotant échange de données Ethernet détecté vert clignotant échange de données Ethernet détecté éteint pas de lien Ethernet détecté éteint pas de lien Ethernet détecté

• Témoin d'activité de la caméra (en configuration usine) Il est possible d’activer ou de désactiver ce témoin via l’application DIAGRAL VISIO ou sur le portail www.diagral-visio.com. - Le voyant est fixe : visualisation à distance. - Le voyant clignote : la caméra enregistre. Voyant rouge

2. Créer un compte et déclarer vos caméras

La caméra de vidéosurveillance s’installe et s’utilise soit via :

• un smartphone ou une tablette,
• le navigateur d’un PC à l’adresse suivante : www.diagral-visio.com. Désormais pour profiter de votre caméra depuis un smartphone ou une tablette, il vous suffit de télécharger gratuitement l’application Diagral visio sur

ÿ Version iOS® 8 minimum ÿ iPhone® 4 minimum ÿ iPad® 2 minimum ÿ Version Android 4.1 minimum ÿ Ordinateur avec minimum : - 4GB de RAM - processeur avec 2,2 GHz minimum - une carte graphique couleurs 32 bits ÿ Pour plateforme Windows : - version Windows 7 minimum - Internet Explorer Version 11 ÿ Pour plateforme Mac : - MAC OS (Yosemite) version 10.10 minimum - Safari version 8 minimum Vous devez posséder : • Soit un système iOS :

• Soit un système Android :
• Soit un navigateur internet :

3. Choix de l’emplacement de la caméra

ATTENTION : installez la caméra d’extérieur sous un avant-toit ou tout autre type d’avancée afin de ne pas l’exposer à la lumière directe du soleil. La fixation vous permet de placer facilement votre caméra au plafond ou sur le mur :

Visser fermement le panneau pour le remettre en place. Percez les 3 trous à l’endroit choisi et fixer la base de montage. Assemblez le bras de montage et fixez-le sur la base.

Fixez la camera sur le bras de montage.

4. Mise à jour et réinitialisation de la caméra

4.1. Mise à jour Afin de bénéficier des dernières évolutions, procéder à une mise à jour de votre caméra avant la première utilisation via votre smartphone, tablette ou PC. Nous vous conseillons de le faire régulièrement afin de profiter de toutes les nouveautés du produit. 4.2. Réinitialisation de la caméra En cas d’échec de la mise sous tension (le voyant de la caméra clignote réinitialiser la caméra de la manière suivante :

• insérer un trombone dans l'orifice de réinitialisation situé à l'arrière de la caméra,
• faire un appui court,
• attendre une dizaine de secondes, la led s’éteint et se rallume, la caméra est réinitialisée. La réinitialisation de la caméra rétablit les paramètres d'usine ainsi que le mot de passe initial “admin”. Si le problème persiste, contacter le support technique.

Pour faciliter l’identification de vos produits et consulter les termes et conditions de garantie nous vous recommandons de procéder à l’enregistrement de votre garantie sur le site www.diagral.fr, dès l’achat. Vous pouvez également les recueillir : • auprès de votre revendeur,

• en écrivant à Diagral. Votre facture faisant foi, nous vous conseillons de la conserver précieusement. Numéro de série

Conserver impérativement la documentation fournie avec ce produit pendant toute sa durée de vie. Recommandations Tout accès aux zones internes, au-delà des zones décrites dans la présente notice sont à proscrire et annulent la garantie et toute autre forme de prise en charge. En effet, ces manipulations peuvent être dommageables aux parties et/ou aux composants électroniques. Ces produits ont été définis afin de ne pas avoir à y accéder dans le cadre de la mise en œuvre et des opérations de maintenance du produit. Traitement des appareils électriques et électroniques en fin de vie (Applicable dans les pays de l’Union Européenne et autres pays européens disposant d’un système de collecte). Ce symbole, apposé sur le produit ou sur son emballage, indique que ce produit ne doit pas être traité avec les déchets ménagers. Il doit être remis à un point de collecte approprié pour le recyclage des équipements électriques et électroniques. En vous assurant que ce produit est bien mis au rebut de manière appropriée, vous aiderez à prévenir les conséquences négatives pour l’environnement et la santé humaine. Pour toute information supplémentaire au sujet du recyclage de ce produit, vous pouvez vous adresser à votre municipalité, déchetterie ou au magasin où vous avez acheté le produit. Par la présente, Hager Security SAS déclare que l’équipement référence DIAG20VCX est conforme aux exigences de la directive BT 2014/35/UE. Le texte complet de la déclaration UE de conformité est disponible à l’adresse internet : www.diagral.fr. Document non contractuel, soumis à modifications sans préavis.
