SUZULI RAS-B18N3KV2-E + RAS-18N3AV2-E - SUZUMI RAS-B22N3KV2-E + RAS-22N3AV2-E - RAS-B10UFV-E1 - RAS-B13UFV-E1 - RAS-B18UFV-E1 - Climatiseur TOSHIBA - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Climatiseur split réversible (chauffage et refroidissement)
Modèles concernés	RAS-B18N3KV2-E + RAS-18N3AV2-E, RAS-B22N3KV2-E + RAS-22N3AV2-E, RAS-B10UFV-E1, RAS-B13UFV-E1, RAS-B18UFV-E1
Alimentation électrique	230 V / 50 Hz (estimation standard)
Puissance (estimation)	Environ 3,5 kW (12 000 BTU/h) pour B10, 4,5 kW (15 000 BTU/h) pour B13, 5,3 kW (18 000 BTU/h) pour B18, 6,4 kW (22 000 BTU/h) pour B22
Modes de fonctionnement	Automatique, Refroidissement, Chauffage, Ventilation seule, Déshumidification
Fonctions spéciales	Hi-Power, Eco, Minuterie (marche/arrêt), Nettoyage automatique, Redémarrage automatique, Fonction protection 3 minutes, Préchauffage, Dégivrage automatique
Réglage du volet de soufflage	Orientation verticale (FIX et SWING) et manuelle latérale
Télécommande	Infrarouge, affichage LCD, réglage luminosité (4 niveaux : d0 à d3), sélection code A/B
Conditions de fonctionnement extérieur	Chauffage : -15°C à 24°C ; Refroidissement/Déshumidification : -15°C à 46°C
Conditions de fonctionnement intérieur	Chauffage : <28°C ; Refroidissement : 21°C à 32°C ; Déshumidification : 17°C à 32°C
Entretien régulier	Nettoyer les filtres à air toutes les 2 semaines ; nettoyer l'unité intérieure avec un chiffon humide (pas de solvants)
Fonction de sécurité	Protection de 3 minutes (empêche un redémarrage immédiat), disjoncteur intégré

FOIRE AUX QUESTIONS - SUZULI RAS-B18N3KV2-E + RAS-18N3AV2-E - SUZUMI RAS-B22N3KV2-E + RAS-22N3AV2-E - RAS-B10UFV-E1 - RAS-B13UFV-E1 - RAS-B18UFV-E1 TOSHIBA

Comment nettoyer les filtres du climatiseur ?

Ouvrez la grille d'admission d'air, retirez les filtres, aspirez-les ou lavez-les à l'eau tiède savonneuse, laissez sécher complètement puis réinstallez-les. N'utilisez pas de benzène, térébenthine ou produits abrasifs.

Comment régler la luminosité de l'affichage de la télécommande ?

Maintenez la touche FAN enfoncée pendant 3 secondes jusqu'à ce que l'affichage indique 'd0', 'd1', 'd2' ou 'd3'. Appuyez sur les touches de température pour monter ou descendre les niveaux de luminosité : d3 = 100%, d2 = 50%, d1 = 50% sans voyant fonctionnement, d0 = toutes lampes éteintes.

Que faire si la télécommande ne fonctionne pas ?

Vérifiez d'abord l'état des piles (type AAA). Si elles sont à plat, vous pouvez utiliser le fonctionnement temporaire en appuyant sur la touche RESET de l'unité intérieure. Assurez-vous que la télécommande pointe vers le récepteur et qu'il n'y a pas d'obstacles.

Comment utiliser la minuterie pour éteindre l'appareil ?

Lorsque le climatiseur est en marche, appuyez sur OFF pour accéder au réglage de mise en arrêt. Utilisez les touches de température (ou TRIE) pour sélectionner une durée de 0,5 à 12 heures. Appuyez à nouveau sur OFF pour activer la minuterie. Pour l'annuler, appuyez une fois de plus sur OFF.

Le climatiseur ne refroidit pas assez, que vérifier ?

Vérifiez que les filtres ne sont pas encrassés, que la température réglée est inférieure à la température ambiante (minimum 17°C en froid), que les fenêtres et portes sont fermées, que l'unité extérieure n'est pas obstruée, et que le mode n'est pas réglé sur VENTILATION ou DÉSHUMIDIFICATION.

Puis-je utiliser le chauffage par temps très froid ?

Oui, l'appareil fonctionne en chauffage jusqu'à -15°C extérieur. Si la température extérieure est inférieure, il est recommandé d'utiliser un chauffage d'appoint. La capacité de chauffage diminue lorsque les températures baissent.

Comment changer les piles de la télécommande ?

Retirez le couvercle du compartiment à piles à l'arrière de la télécommande. Insérez deux piles neuves de type AAA en respectant les polarités (+ et -). Remettez le couvercle. Si nécessaire, réinitialisez la télécommande en retirant puis en remettant les piles.

Comment réinitialiser la télécommande (code A/B) ?

Appuyez sur la touche RESET de l'unité intérieure pour démarrer le climatiseur. Pointez la télécommande, maintenez CHECK enfoncée avec un stylo jusqu'à voir '00', puis sans relâcher CHECK, appuyez sur MODE jusqu'à voir 'B'. Relâchez pour mémoriser la télécommande B. Pour revenir sur A, répétez l'opération.

Qu'est-ce que la fonction de nettoyage automatique ?

Cette fonction évite les mauvaises odeurs en séchant l'humidité résiduelle. En mode FROID ou DÉSHUMIDIFICATION, appuyez sur la touche dédiée : le ventilateur continue de tourner 30 minutes après l'arrêt du compresseur. Pour arrêter immédiatement, appuyez deux fois de plus dans les 30 secondes.

Pourquoi y a-t-il des bruits de craquement pendant le fonctionnement ?

Ces bruits sont normaux et proviennent de l'expansion ou de la contraction des matériaux plastiques de l'unité intérieure sous l'effet des changements de température. Aucune intervention n'est nécessaire.

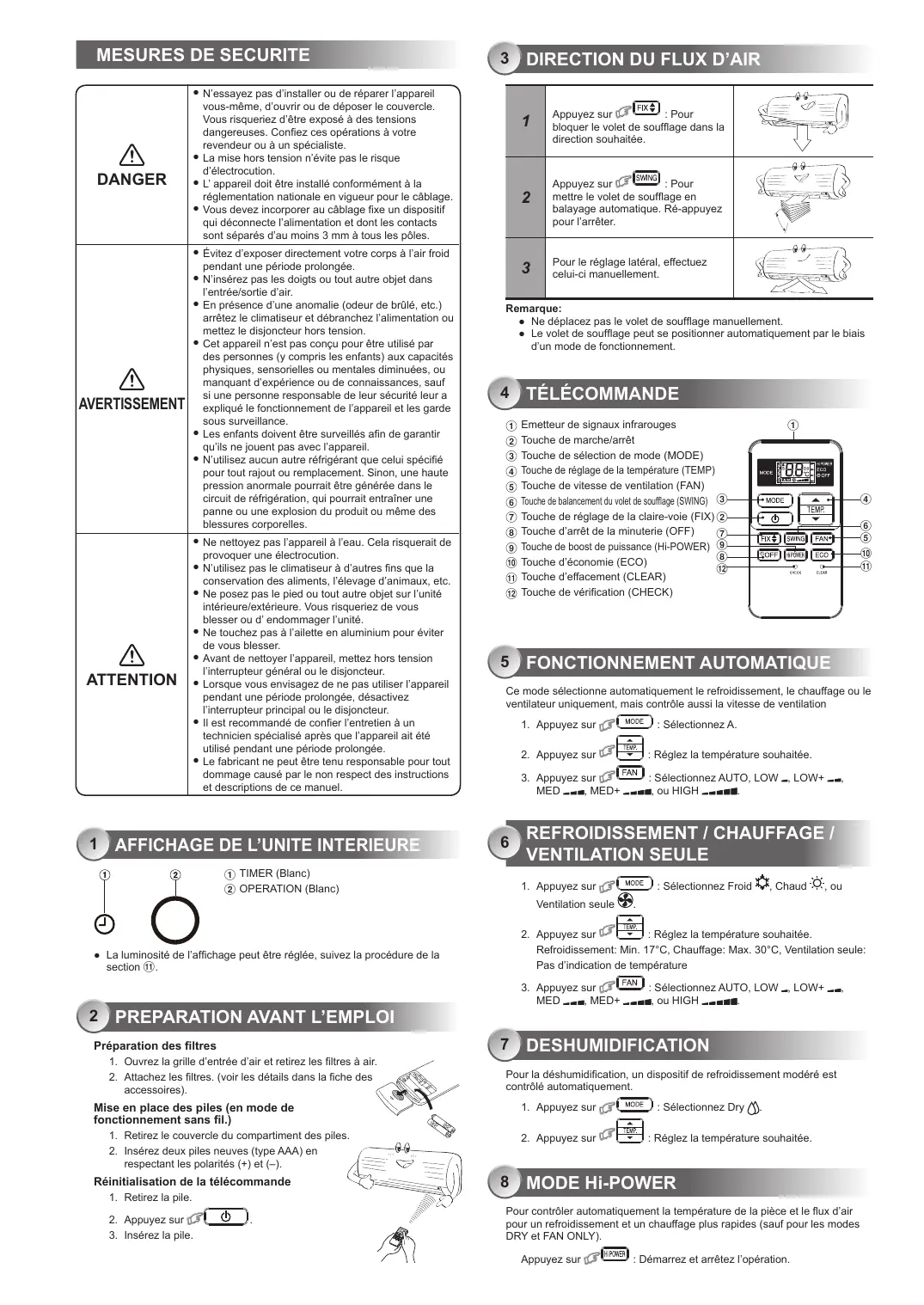

MODE D'EMPLOI SUZULI RAS-B18N3KV2-E + RAS-18N3AV2-E - SUZUMI RAS-B22N3KV2-E + RAS-22N3AV2-E - RAS-B10UFV-E1 - RAS-B13UFV-E1 - RAS-B18UFV-E1 TOSHIBA

• La luminosité de l'affichage peut être réglée, suivez la procédure de la section ⑪.

Préparation des filtres

1. Ouvrez la grille d'entrée d'air et retirez les filtres à air.
2. Attachez les filtres. (voir les détails dans la fiche des accessoires).

Mise en place des piles (en mode de fonctionnement sans fil.)

1. Retirez le couvercle du compartiment des piles.
2. Insérez deux piles neuves (type AAA) en respectant les polarités (+) et (-).

Réinitialisation de la télécommande

1. Retirez la pile.
2. Appuyez sur
3. Insérez la pile.

1	Appuyez sur FFX : Pour bloquer le volet de soufflage dans la direction souhaitée.
2	Appuyez sur SWING : Pourmettre le volet de soufflage en balayage automatique. Ré-appuyez pour l'arrête.
3	Pour le réglage latéral, effectez celui-ci manuellement.

Remarque:

• Ne déplacez pas le volet de soufflage manuellement. Le volet de soufflage peut se positionner automatiquement par le biais d'un mode de fonctionnement.

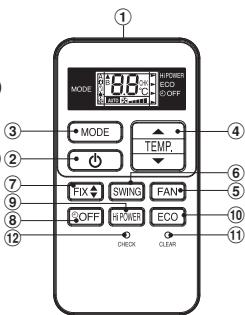

4 Télécommande

① Émetteur de signaux infrarouges (2) Touche de marche/arrêt (3) Touche de sélection de mode (MODE) ④ Touche de réglage de la température (TEMP) (5) Touche de vitesse de ventilation (FAN) ⑥ Touche de balancement du volet de soufflage (SWING) ⑦ Touche de réglage de la Claire-voie (FIX) (8) Touche d'arrêt de la minuterie (OFF) (9) Touche de boost de puissance (Hi-POWER) 10 Touche d'économie (ECO) (1) Touche d'effacement (CLEAR) 12 Touche de vérification (CHECK)

Fonctionnement automatique

Ce mode sélectionne automatiquement le refroidissement, le chauffage ou le ventilateur uniquement, mais contrôle aussi la vitesse de ventilation

1. Appuyez sur

Sélectionnez A.

Réglez la température souhaitée.

Sélectionnez AUTO, LOW-, LOW+

MED-, MED+ ou HIGH

Refroidissement / chauffage / ventilation seule

1. Appuyez sur Ventilation seule

Sélectionnez Froid, Chaud, ou

1. Appuyez sur

Réglez la température souhaitée. °C, Chauffage: Max. 30°C, Ventilation seule: écarture

Refroidissement: Min. 17°C, Chauffage: Max. 30°C, Ventilation seule: Pas d'indication de température

1. Appuyez sur

Sélectionnez AUTO, LOW-, LOW+ ou HIGH

Deshumidification

Pour la déshumidification, un dispositif de refroidissement modéré est contrôle automatique.

1. Appuyez sur

Sélectionnez Dry

1. Appuyez sur

Réglez la température souhaitée.

Mode hi-power

Pour contrôler automatiquement la température de la pièce et le flux d'air pour un refroidissement et un chauffage plus rapides (sauf pour les modes DRY et FAN ONLY).

Appuyez sur

Démarrer et arrêter l'opération.

Pour contrôler automatiquement les économies d'énergie d'une pièce (sauf pour les modes DRY et FAN ONLY)

Appuyez sur Eco : Démarrez et arrêtez l’opération.

Remarque: Mode refroidissement; la température définie augmentera automatiquement d'1 degré/heure pendant 2 heures (2 degrés d'augmentation maximum). Pour le mode chauffage, la température définie diminuera.

10 Fonctionnement de la minuterie

Régler la minuterie lorsque le climatiseur est en fonctionnement.

Réglage de la mise en arrêt de la miniterie
1	Appuyez sur ①OFF pour entraîr dans le réglage de mise à l'arrêt de la miniterie
2	Appuyez sur ②TRIE pour sélectionner le temps d'arrêt de la miniterie (0,5-12 heures)
3	Appuyez sur ③OFF pour activer la mise à l'arrêt de la miniterie.
4	Appuyez une nouvelle fois sur ④OFF pour annuler la mise à l'arrêt de la miniterie.

Pour diminuer la luminosité de la lampe d'affichage ou la désactiver.

1. Maintenez la touche FAN enfoncée pendant 3 secondes jusqu'à ce que le niveau d'luminosité (d0, d1, d2 ou d3) s'affiche sur l'afficheur LCD de la télécommande, puis relâchez la touche.
2. Appuyez sur Monter en 4 niveaux. Diminuez pour régler la luminosité

Afficheur LCD de la télékommande	Affichage de l'opération	Luminosité
d3	La lampe s'éclaire à pleine luminosité.	100%
d2	La lampe s'éclaire à une luminosité de 50%.	50%
d1	La lampe s'éclaire à une luminosité de 50% et la lampe de fonctionnement est désactivée.	50%
d0	Toutes les lampes sont désactivées.	Toutes désactivées

• Dans les exemples d'ét d'u, la lampe s'éclaire pendant 5 secondes avant de s'éteindre.

12 Fonctionnement temporaire

Utilisez ce mode quand les piles de la télécommande sont à plat ou que la télécommande est mal positionnée.

L'appui de la touche RESET permet de démarrer et d'arrêter l'appareil sans utiliser la télécommande. - Le mode de fonctionnement est réglé sur AUTOMATIC, la température prédictée est de 24°C et le mode de fonctionnement du ventilateur est réglé sur vitesse automatique.

Cette fonction redémarrage automatiquement le climatiseur après une panne secteur (à condition que l'appareil soit sous tension).

Réglage

1. Maintenez la touche RESET de l'unité interieure enfoncée pendant trois secondes pour annuler le mode. (On entend 3 bips et l'indicateur OPERATION clignote 5 fois/seconde pendant 5 secondes).
2. Maintenez la touche RESET de l'unité interieure enfoncée pendant 3 secondes pour annuler le mode. (On entend 3 bips mais l'indicateur OPERATION ne clignote pas)
3. Si le minuteur de marche (ON) ou d'arrêt (OFF) est sélectionné, la OPERATION DE REDEMARRAGE AUTOMATIQUE n'est pas activée.

14 Operation de nettoyage automatique (MODES FROID et deshumidification seulement)

Ce mode évite les mauvaises odeurs dégagées par l'humidité présente dans l'unité intérieure.

1. Si vous appuyez une fois sur la touche en mode "Froid" ou "Déshumidification", le ventilateur continue de tourner pendant 30 minutes supplémentaires, puis s'arrête automatiquement. Cela réduit l'humidité accumulée dans l'unité intérieure.
2. Pour arrêter immédiatement l'unité, appuyez 2 fois de plus sur dans les 30 secondes.

Commencez par permettre le disjoncteur hors tension.

Unité intérieure et télécommande

• Nettoyez l'unité intérieure et la télécommande avec un chiffon humide quand cela s'avère nécessaire.
• N'utilise pas de benzène, de térébentine, de poudre de polissage ou un chiffon chimique.

Filtres à air

Nettoyez-les toutes les 2 semaines.

1. Ouvrez la grille d'admission d'air.
2. Retirez les filtres à air.
3. Aspirez-les ou lavez-les puis laissez-les sécher.
4. Réinstallez les filtres à air et fermez la grille d'admission d'air.

16 Fonctions et performances

1. Fonction de protection de trois minutes: Cette fonction empêche l'appareil de fonctionner pendant 3 minutes environ en cas de remise en marche immédiate après un arrêt de l'appareil.
2. Fonction de préchauffage: Préchauffe l'appareil pendant 5 minutes avant de souffler de l'air chaud.
3. Commande d'air chaud: Quand la température ambiant atteint la température définie, la vitesse du ventilateur est automatiquement réduite et l'unité extérieure est arrêtée.
4. Déglacage automatique: Les ventilateurs s'arrêtent pendant le dégivrage.
5. Capacité de chauffage: La chaleur est absorbée de l'extérieur et libérée dans la pièce. Quand la température extérieure est insuffisante, il est recommandé d'utiliser un autre appareil de chauffage associé au climatiseur.
6. Conseils pour éviter les accumulations de neige: Choisissez pour l'unité extérieure un emplacement qui n'est pas exposé aux flocons de neige, et à l'accumulation de feuilles ou autres débris saisonniers.
7. Quelques faibles sons de craquement peuvent se faire entendre pendant le fonctionnement de l'appareil. Ceci est normal car ces craquements peuvent être provoqués par l'expansion/la contraction du plastique.

Remarque: Les points 2 à 6 s'appliquent aux modèles réversibles.

Conditions de fonctionnement du climatiseur

Temp. Mode de fonctionnement	Température extérieure	Température Intérieure
Chauffage	-15°C ~ 24°C	Moins de 28°C
Refroidissement	-15°C ~ 46°C	21°C ~ 32°C
Déshumidification	-15°C ~ 46°C	17°C ~ 32°C

17 Depannage (elements a verifier)

L'appareil ne fonctionne pas.	Le refroidissement ou le chauffage est anormalement lent.
• L'interrupteur d'alimentation principal est hors tension. • Le disjoncteur est activé pour couper l'alimentation. • L'alimentation électrique est coupée. • La minuterie ON est réglée.	• Les filtres sont encrassés. • La température n'a pas été régée correctement. • Les fenêtres ou les portes sont ouvertes. • L'entrée ou la sortie d'air de l'unité extérieur est obstruée. • La vitesse du ventilateur est trop lente. • Le mode de fonctionnement FAN ou DRY est activé.

Pour désigner l'utilisation de la télécommande pour chaque unité intérieure dans le cas où 2 climatisateurs sont installés à proximité.

Réglage b de la télécommande.

1. Appuyez sur la touche RESET de l'unité intérieure pour mettre le climatiseur en marche.
2. Pointez la télécommande en direction de l'unité intérieure.
3. Maintenez la touche CHECK de la télécommande enfoncée avec la pointe d'un stylo. "00" apparaît sur l'affichage. (Image ①)
4. Appuyez sur la touche MODE sans relâcher la touche CHECK. "B" apparait sur l'affiche. "00" disparait et le climatiseur s'arrête. La télécommande B est mémorisée. (Image ②)

Remarque: 1. Répétez les étapes ci-dessus pour réinitialiser la télécommande en A.

1. La télécommande A n'a pas d'affichage "A".
2. Le réglage par défaut d'usine de la télécommande est A.

TIMER (Blanche) OPERATION (Blanche)
