Type de produit	Perceuse sans fil
Marque	METABO
Modèle	BS 14.4V
Alimentation	Bloc-batterie Li-ion 14,4 V
Type de mandrin	Mandrin autoserrant (sans clé)
Nombre de vitesses	2 vitesses mécaniques
Variation de vitesse	Électronique par gâchette
Sens de rotation	Inverseur gauche/droite
Couple réglable	Oui, par bague de réglage
Mode perçage à percussion	Oui (modèle SB, vérifier étiquette)
Éclairage	Voyant LED intégré
Indicateur de charge batterie	Oui, à 3 LED
Protection électronique	Système multi-fonctions (décharge, surchauffe, surintensité)
Poids (avec batterie)	Environ 1,5 kg (selon bloc)
Capacité de perçage acier	Jusqu'à 10 mm (estimation)
Capacité de perçage bois	Jusqu'à 25 mm (estimation)
Capacité de perçage béton	Jusqu'à 12 mm (estimation, avec percussion)
Maintenance	Nettoyage régulier du mandrin ; révisions par un professionnel
Accessoires inclus	Batterie et chargeur (selon version)
Garantie	Consulter le revendeur ou Metabo
Pièces détachées	Disponibles sur www.metabo.com

FOIRE AUX QUESTIONS - BS 14.4V METABO

Comment charger la batterie de la perceuse METABO BS 14.4V ?

Utilisez le chargeur adapté (non fourni avec la perceuse). Branchez le chargeur sur secteur, insérez le bloc-batterie et attendez que les LED indiquent la charge complète. La température idéale de charge est entre 10°C et 30°C. Ne chargez jamais une batterie chaude ou endommagée.

Quelle est l'autonomie de la batterie ?

L'autonomie dépend de la capacité de la batterie (Ah) et de l'utilisation. En usage normal (perçage bois, vissage), une batterie 2,0 Ah peut durer environ 30 à 60 minutes. Pour une estimation précise, consultez l'indicateur de capacité (touche 6).

Comment changer le foret ou l'embout ?

Tournez la douille du mandrin autoserrant (1) dans le sens « AUF, RELEASE » pour ouvrir. Insérez l'outil, puis tournez dans le sens « GRIP, ZU » jusqu'à entendre un clic, signe que l'outil est bien serré. Pour les outils longs, resserrez après un court perçage.

Comment régler le couple de vissage ?

Tournez la bague de réglage (2) sur le nombre de crans correspondant au couple souhaité (de 1 à max). Utilisez un réglage bas pour le vissage de petites vis, et élevé pour les gros travaux. La position « perçage » ou « percussion » désactive le limiteur de couple.

Que faire si la perceuse s'arrête automatiquement ?

L'arrêt automatique est dû au système de protection électronique. Causes possibles : batterie presque vide (rechargez-la), surchauffe (laissez refroidir), ou surintensité (blocage de l'outil). Relâchez la gâchette, éliminez la cause, puis reprenez le travail.

Puis-je utiliser la perceuse pour percer dans du béton ?

Oui, si votre modèle est une perceuse à percussion (désignation SB). Sélectionnez le mode percussion sur la bague (2) et utilisez un foret adapté au béton. Portez une protection auditive et un masque antipoussières.

Comment nettoyer et entretenir la perceuse ?

Retirez la batterie avant tout nettoyage. Nettoyez le mandrin en le tenant verticalement, ouvrez-le complètement pour évacuer les poussières. Utilisez un chiffon sec pour l'extérieur. Ne jamais utiliser d'eau ou de solvants. Faites réviser l'outil par un professionnel en cas de problème.

Où trouver des pièces détachées pour la BS 14.4V ?

Les pièces détachées sont disponibles sur le site officiel Metabo (www.metabo.com) ou auprès des revendeurs agréés. Téléchargez la liste des pièces sur le site. Les réparations doivent être effectuées par un technicien qualifié.

Comment éliminer la batterie usagée ?

Ne jetez pas la batterie avec les ordures ménagères. Rapportez-la à un revendeur Metabo ou à un point de collecte pour recyclage. Avant de la jeter, déchargez-la complètement et isolez les contacts avec du ruban adhésif pour éviter les courts-circuits.

La perceuse fait un bruit de cliquetis quand je la démarre, est-ce normal ?

Oui, un cliquetis léger à l'arrêt ou lors de l'ouverture du mandrin est normal (bruit d'auto-verrouillage). Si le bruit persiste en fonctionnement, vérifiez que le mandrin est bien serré. Sinon, consultez le service après-vente.

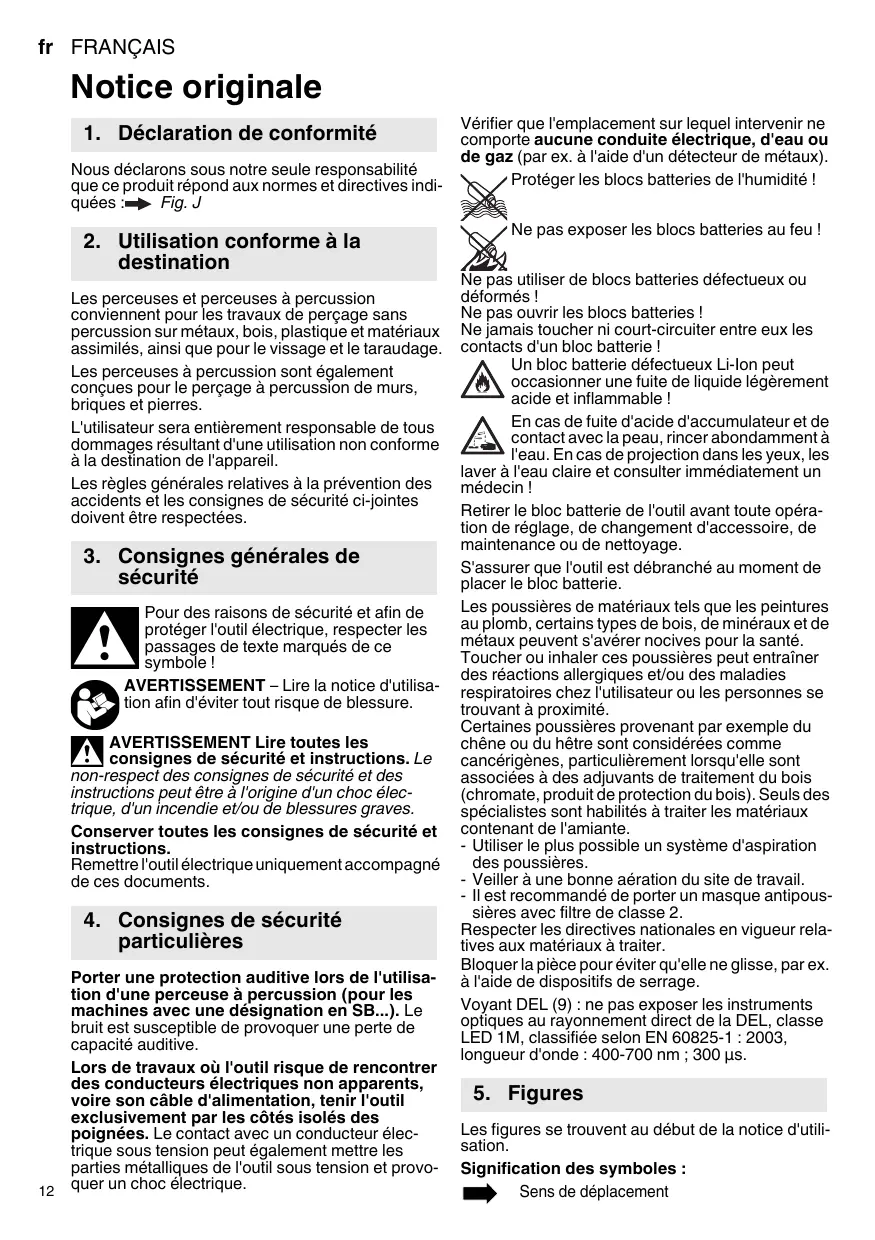

MODE D'EMPLOI BS 14.4V METABO

2. Utilisation conforme à la destination

Les perceuses et perceuses à percussion conviennent pour les travaux de perçage sans percussion sur métaux, bois, plastique et matériaux assimilés, ainsi que pour le vissage et le taraudage.

Les perceuses à percussion sont également conçues pour le perçage à percussion de murs, briques et pierres.

L'utilisateur sera entièrement responsable de tous dommages résultant d'une utilisation non conforme à la destination de l'appareil.

Les règles générales relatives à la prévention des accidents et les consignes de sécurité ci-jointes doivent être respectées.

3. Consignes générales de sécurité

Pour des raisons de sécurité et afin de protéger l'outil électrique, respecter les passages de texte marqués de ce symbole !

AVERTISSEMENT - Lire la notice d'utilisation afin d'éviter tout risque de blessure.

AVERTISSEMENT Lire toutes les signes de sécurité et instructions. Le

non-respect des consignes de sécurité et des instructions peut être à l'origine d'un choc électrique, d'un incendie et/ou de blessures graves.

Conserver toutes les consignes de sécurité et instructions.

Remettre l'outil électrique uniquement accompagné de ces documents.

4. Consignes de sécurité particulières

Porter une protection auditive lors de l'utilisation d'une perceuse à percussion (pour les machines avec une désignation en SB...). Le bruit est susceptible de provoquer une perte de capacité auditive.

Lors de travaux ou l'outil risque de rencontres des conducteurs électriques non apparents, voir son cable d'alimentation, tenir l'outil exclusivement par les côtes isolées des poignées. Le contact avec un conducteur électrique sous tension peut également mettre les parties métalliques de l'outil sous tension et provoquer un choc électrique.

Vérifier que l'emplacement sur lequel intervenir ne compte aucune conduite électrique, d'eau ou de gaz (par ex. à l'aide d'un détecteur de métaux).

Protéger les blocs batteries de l'humidité !

Ne pas exposer les blocs batteries au feu !

Ne pas utiliser de blocs batteries défectueux ou déformés !

Ne pas ouvrir les blocs batteries!

Ne jamais toucher ni court-circuiter entre eux les contacts d'un bloc batterie!

Un bloc batterie défectueux Li-on peut occasionner une fuite de liquide légèrement acide et inflammable!

En cas de fuite d'acide d'accumulateur et de contact avec la peau, rincer abondamment à l'eau. En cas de projection dans les yeux, les

Laver à l'eau claire et consulter immédiatement un médecin!

Retirer le bloc batterie de l'outil avant toute opération de réglage, de changement d'accessoire, de maintenance ou de nettoyage.

S'assurer que l'outil est débranché au moment de placer le bloc batterie.

Les poussières de matériaux tels que les peintures au plomb, certains types de bois, de minéraux et de métaux peuvent s'avérer nocives pour la santé.

Toucher ou inhaler ces poussières peut entraîner des réactions allergiques et/ou des maladies respiratoires chez l'utilisateur ou les personnes se trouvant à proximité.

Certaines poussières provenant par exemple du chêne ou du hêtre sont considérées comme cancérigènes, particulièrement lorsqu'elles sont associées à des adjuvants de traitement du bois (chromate, produit de protection du bois). Seuls des spécialistes sont habilités à TRAITER les matériaux contenant de l'amiante.

• Utiliser le plus possible un système d'aspiration des poussières.
• Veiller à une bonne aération du site de travail.
• Il est recommandé de porter un masque antipoussières avec filtre de classe 2.

Respecter les directives nationales en vigueur relatives aux matériaux à traiter.

Bloquer la pièce pour éviter qu'elle ne glisse, par ex. à l'aide de dispositifs de serrage.

Voyant DEL (9): ne pas exposer les instruments optiques au rayonnement direct de la DEL, classe LED 1M, classifiée selon EN 60825-1:2003, longueur d'onde: 400-700 nm; 300~ s

5. Figures

Les figures se trouvent au début de la notice d'utilisation.

Signification des symboles :

Sens de déplacement

Lent

Rapide

Première vitesse

Seconde vitesse

Perceuse

Nm Couple

6. Vue d'ensemble

1 Mandrin autoserrant 2 Douille (couple, perçage, perçage à percussion)* 3 Interrupteur (1ère/2e vitesse) 4 Inverseur de sens de rotation (réglage du sens de rotation, sécurité de transport), sur les deux côtés de l'outil 5 Touche de déverrouillage des blocs batteries 6 Touche de l'indicateur de capacité 7 Indicateur de capacité et de signalisation 8 Bloc batterie 9 Voyant LED 10 Gachette

• suivant

7.1 Bloc batterie, indicateur de capacité et de signalisation fig. b

Charger le bloc batterie avant utilisation.

En cas de baisse de puissance, recharger le bloc batterie.

La température de stockage optimale se situe entre 10°C et 30°C.

7.4 Sélectionner la vitesse fig. e

N'actionner l'interrupteur (3) que lorsque le moteur est arrêté !

7.6 Mise en marche / à l'arrêt, régler la vitesse fig. a

Marche, vitesse : appuyer sur la gâchette (10). La vitesse peut être modifiée par une pression sur la gâchette.

Arrêt : Relâcher la gâchette (10). Remarque : le bruit audible à l'arrêt de la machine est dû au type de construction (arrêt rapide) et n'a aucune influence sur le fonctionnement et la durée de vie de la machine.

7.7 Mandrin autoserrant fig. g

En cas d'utilisation d'outils couples, il faudra éventuellement resserrer après avoir effectué de courts travaux de perçage.

Informations sur les machines portant la dénomination SB...

1) Le cliquètement que l'on entend éventuellement après avoir ouvert le mandrin (bruit d'au fonctionnement) disparaîtra si l'on tourne la douille dans le sens contraire. 2) Serrer l'accessoire : Tourner la douille (1) dans le sens "GRIP, ZU" jusqu'à ce que la résistance mécanique que l'on sent soit surmontée.

Attention! L'outil n'est alors pas encore serré! Continuer à tourner avec force (on doit entendre un "clic") jusqu'à ce que l'on ne puisse plus tourner du tout - ce n'est que maintenant que l'outil est vraiment serré.

Nettoyer : Tenir occasionnellement l'outil avec le mandrin autoserrant en position verticale vers le bas et tourner complètement la douille dans le sens marqué "GRIP, ZU", puis tourner complètement dans le sens marqué "AUF, RELEASE". La poussière accumulée tombe du mandrin autoserrant.

7.8 Dévisser le mandrin fig. h

Le vissage s'effectue dans l'ordre inverse.

8.1 Système de surveillance multi-fonctions de l'outil

Si l'outil s'arrête automatiquement, le système électronique active le mode autoprotection.

Un signal d'alerte retentit. Il s'arrête après un délai de 30 secondes ou une fois la gachette (10) relâchée.

Causes et solutions :

1. Bloc batterie presque vide Fig. A, B (Le système Electronique protège le bloc batterie des dommages dus à la décharge totale). Si un voyant LED clignote (7), cela signifie que le bloc batterie est presque vide. Le cas échéant, appuyer sur la touche (6) et vérifier l'état de charge par le biais des voyageants DEL (7). Si le bloc batterie est presque vide, il faut le recharger!
2. Une surcharge trop longue de l'outil entraîne un arrêt de la température.

Laisser l'outil ou le bloc batterie refroidir.

Remarque: Si une chaleur excessive se dégage du bloc batterie, il est possible d'accélérer son refroidissement dans le chargeur "AIR COOLED".

Remarque: l'outil refroidit plus rapidement lorsqu'il tourne à vide.

1. L'outil s'arrête lorsqu'il est soumis à une trop grande intensité de courant (comme c'est le cas par exemple lors d'un blocage d'une certaine durée).

Arrêter l'outil à l'aide de la gachette (10). Ensuite, reprendre le travail normalement. Eviter tout autre blocage.

9. Accessoires

Utiliser uniquement des accessoires Metabo.

Voir programme complet des accessoires sur www.metabo.com ou dans le catalogue principal.

10. Réparations

Les travaux de réparation sur les outils électriques ne peuvent être effectués que par un analyste!

Pour toute réparation sur un outil Metabo, contacter le représentant Metabo. Voir les adresses sur www.metabo.com.

Les listes des pièces détachées peuvent être téléchargées sur www.metabo.com.

11. Protection de l'environnement

Suivre les réglementations nationales concernant l'élimination dans le respect de l'environnement et le recyclage des machines, emballages et accessoires.

Les blocs batteries ne doivent pas être jetés avec les ordures ménagères! Ramener les blocs batteries défectueux ou usagés à un revendeur Metabo! Ne pas jeter les blocs batteries dans l'eau.

Pour les pays européens uniquement : ne pas jeter les appareils électriques dans les ordures ménagères ! Conformément à la directive européenne 2002/96/CE relative aux déchets d'équipements électriques ou électroniques (DEEE), et à sa transposition dans la législation, les appareils électriques doivent être mis à part et être soumis à un recyclage effectueux de l'environnement.

Avant d'éliminer l'util électriques, décharger son bloc batterie. Protéger les contacts de tout court-circuit (par ex. isoler à l'aide de ruban adhésif).

12. Caractéristiques techniques

→ Fig. 1. Sous réserve de modifications dans le sens du progrès technique.

U = Tension du bloc batterie

n0 = Vitesse à vide

Couple lors du vissage :

M1 = vissage dans un matériel tendre (bois)

M3 = vissage dans un matériel dur (metal)

M4 = couple régulable

Diamètre maxi de foret :

D1max = dans l'acier

D2max = dans du bois tendre

D3max = dans le béton

s = cadence de frappe max.

m = Poids (avec le plus petit des blocs batteries)

G = Filet de la broche

Dmax = Capacité du mandrin de perçage

Valeurs totales de vibration (somme vectorielle triaxiale) déterminées conformément à la EN 60745 :

a_h, ID = Valeur d'émission de vibrations (perçage avec percussions dans le béton)

a_h, D = Valeur d'émission de vibrations (perçage dans le métal)

a_h, S = Valeur d'émission de vibrations (vissage sans percussion)

Le niveau de vibration indiqué dans les présentes instructions est mesuré selon un procédé conforme à la norme EN 60745 et peut servir à comparer les différents outils électriques. Il est également approprié pour réaliser une estimation provisoire de l'amplitude de vibration.

Le niveau de vibration indiqué correspond aux applications principales de l'outil électrique. Par ailleurs, le niveau de vibration peut dévier si l'outil électrique est utilisé dans d'autres applications, avec des outils de travail différents ou avec une maintenance insuffisante. Cela peut entraîner une augmentation sensible de l'amplitude de vibration sur la durée totale de travail.

Pour estimer de manière exacte l'amplitude de vibration, il faut également tenir compte des temps d'arrêt ou de marche à vide de l'outil. Cela peut entraîner une réduction sensible de l'amplitude de vibration sur la durée totale de travail.

Définir les mesures de sécurité supplémentaires relatives à la protection de l'utilisateur contre les effets de vibration, telles que : maintenance de l'outil électrique et des outils de travail, maintien des mains au chaud, organisation du travail.

Niveaux sonores types A :

LpA = niveau de pression acoustique

Lw = niveau de puissance sonore

Pendant le fonctionnement, il se peut que le niveau sonore dépasse les 80 dB(A).

Porter un casque antibruit!

Valeurs de mesure calculées selon EN 60745.

Les caractéristiques individuelles sont soumises à tolérance (selon les normes en vigueur correspondantes).

M4 = par de ápriete ajustable
