Produkttype	Trådløs drill
Merke	METABO
Modell	BS 14.4V
Strømforsyning	Li-ion batteriblokk 14,4 V
Chucktype	Selvspennende chuck (nøkkelfri)
Antall gir	2 mekaniske gir
Hastighetsregulering	Elektronisk via avtrekker
Rotasjonsretning	Venstre/høyre omkobler
Justerbart moment	Ja, via justeringsring
Slagbormodus	Ja (SB-modell, sjekk etikett)
Belysning	Integrert LED-indikator
Batteriladingsindikator	Ja, med 3 LED
Elektronisk beskyttelse	Flere funksjoner (utlading, overoppheting, overstrøm)
Vekt (med batteri)	Omtrent 1,5 kg (avhengig av blokk)
Boringskapasitet stål	Opptil 10 mm (anslag)
Boringskapasitet tre	Opptil 25 mm (anslag)
Boringskapasitet betong	Opptil 12 mm (anslag, med slag)
Vedlikehold	Regelmessig rengjøring av chuck; service av fagperson
Inkluderte tilbehør	Batteri og lader (avhengig av versjon)
Garanti	Rådfør deg med forhandler eller Metabo
Reservedeler	Tilgjengelig på www.metabo.com

Ofte stilte spørsmål - BS 14.4V METABO

Hvordan lader du batteriet til METABO BS 14.4V drillen?

Bruk den riktige laderen (følger ikke med drillen). Koble laderen til strømnettet, sett inn batteriblokken og vent til LEDene indikerer full lading. Den ideelle ladetemperaturen er mellom 10°C og 30°C. Lad aldri et varmt eller skadet batteri.

Hva er batteriets levetid?

Levetiden avhenger av batterikapasiteten (Ah) og bruken. Ved normal bruk (treboring, skruing) kan et 2,0 Ah batteri vare omtrent 30 til 60 minutter. For nøyaktig estimat, se kapasitetsindikatoren (knapp 6).

Hvordan skifter du bor eller bits?

Vri chuckhylsen (1) i retning « AUF, RELEASE » for å åpne. Sett inn verktøyet, vri deretter i retning « GRIP, ZU » til du hører et klikk, tegn på at verktøyet er godt festet. For lange verktøy, stram igjen etter kort boring.

Hvordan justerer du skrumomentet?

Vri justeringsringen (2) til antall hakk som tilsvarer ønsket moment (fra 1 til maks). Bruk lav innstilling for små skruer, og høy for store jobber. Stillingen « boring » eller « slag » deaktiverer momentbegrenseren.

Hva gjør jeg hvis drillen stopper automatisk?

Den automatiske stoppskyldes det elektroniske beskyttelsessystemet. Mulige årsaker: nesten tomt batteri (lad det), overoppheting (la det avkjøles), eller overstrøm (blokkering av verktøy). Slipp avtrekkeren, fjern årsaken, og fortsett arbeidet.

Kan jeg bruke drillen til boring i betong?

Ja, hvis modellen din er en slagdrill (betegnelse SB). Velg slagmodus på ringen (2) og bruk et bor som er egnet for betong. Bruk hørselsvern og støvmaske.

Hvordan rengjøre og vedlikeholde drillen?

Fjern batteriet før rengjøring. Rengjør chucken ved å holde den vertikalt, åpne den helt for å fjerne støv. Bruk en tørr klut utvendig. Bruk aldri vann eller løsemidler. Få verktøyet inspisert av en fagperson ved problemer.

Hvor finner jeg reservedeler til BS 14.4V?

Reservedeler er tilgjengelig på Metabo offisielle nettsted (www.metabo.com) eller hos autoriserte forhandlere. Last ned deliste fra nettstedet. Reparasjoner bør utføres av kvalifisert tekniker.

Hvordan kaster jeg brukt batteri?

Ikke kast batteriet i husholdningsavfallet. Lever det til en Metabo-forhandler eller et innsamlingssted for resirkulering. Før kasting, tøm batteriet helt og isoler kontaktene med tape for å unngå kortslutning.

Drillen lager en klikkelyd når jeg starter den, er det normalt?

Ja, en svak klikkelyd i ro eller ved åpning av chucken er normalt (selvlåsende lyd). Hvis støyen vedvarer under drift, kontroller at chucken er godt strammet. Hvis ikke, kontakt kundeservice.

BRUKSANVISNING BS 14.4V METABO

Ladda batteriet nar effekten avtar.

Optimal forvaringstemperatur ligger mellan 10^ och 30^ .

s = max.slagfrekvens

m = vikt (med minsta batteriet)

G = spindelganga

Dmax = chuckvidd

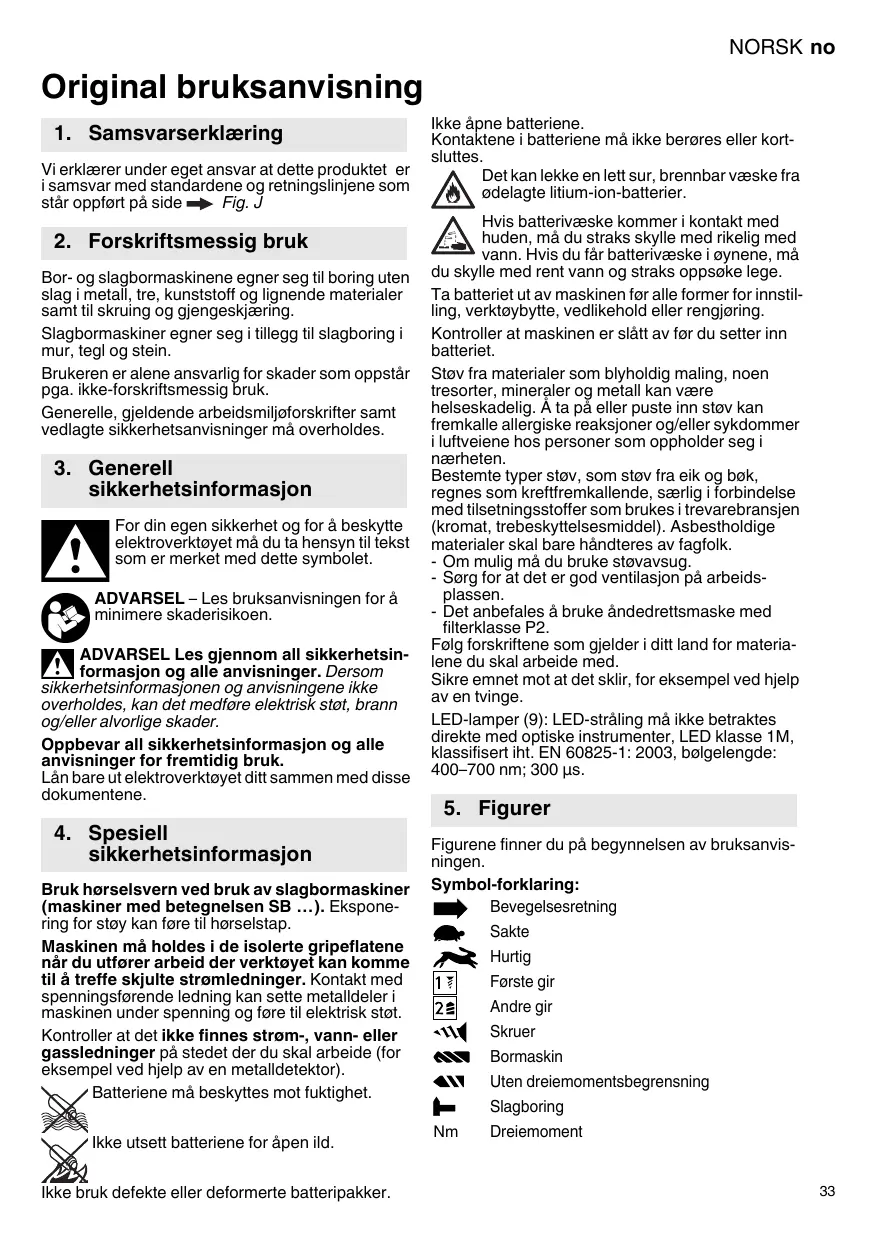

Original bruksanvisning

1. Samsvarserklæring

Vi erklærer under eget ansvar at detteprodukter er i samsvar med standardene og retningslinjene som stär oppfør på side Fig.J

2. Forskriftsmessig bruk

Bor- og slagbormaskinene egner seg til boring uten slag i metall, tre, kunststoff og lignende materialer samt til skruing og gjengeskjæring.

Slagbormaskiner egner seg i tillegg til slagboring i mur, tegl og stein.

Brukeren er alene ansvarlig for skader som oppstar pga. ikke-forskrltsmessig bruk.

Generelle, gjeldende arbeidsmiljøforskritter somt vedlagte sikkerhetsanvisninger på overholds.

3. Generell sikkerhetsinformasjon

For din egen sikkerhet og for á beskytte elektroverktøyet má du tā hensyn til tekst som er merket med dette symbolet.

ADVARSEL - Les bruksanvisingen for a minimere skaderisikoen.

ADVARSEL Les gjennom all sikkerhetsin-formason og alle anvisninger. Dersom

sikkerhetsinformasonen og anvisingene ikke overholds, kan det medfrole elektrisk stot, brann og/eller alvorlige skader.

Oppbevar all sikkerhetsinformasjon og alle anvisninger for fremtidig bruk.

Làn bare ut elektroverktøyet dittSAM men med dissedokumentene.

4. Spesiell sikkerhetsinformasjon

Bruk horselsvern ved bruk av slagbormaskiner (masker med beteagnelsen SB ...). Ekspone-ring for stoy kan fore til horselstap.

Maskinen må holds i de isolerte gripeflatene nár du utfører arbeid der verktøyet kankommen til átreffe skjulte strømledninger. Kontakt med spenningsforende ledning kan sette metalldeIer i maskinen under spunning og.fore til elektrisk stot.

Batteriene mâ beskyttes mot fuktighet.

Ilke utsett batteriene for apen ild.

Ikke bruk defekte aller deformerte batteripakker.

Ta batteriet ut av maskinen for alle former for innstilling, verktoybytte, vedlikehold aller rengjoring.

Stov fra materialer som blyholdig maling, noen tresorter, mineraler og metall kan vare helseskadelig. A ta pa ull puste inn stov kan fremkalle allergiske reaksjoner og/eller sykdommer i luftveiene hos personer som oppholder seg i naerheten.

Bestemte typ stov, som stov fra eik og bok, regnes som kreftrekmallende, sarrig i forbindelse med tilsetningsstoffer som brukes i trevarebransjen (kromat, trebeskyttelsesmiddel). Asbestholdige materialer skal bare handteres av fagfolk.

• Om mulig má du bruke stovavsug.

• Sørg for at det er god ventilasjon på arbeidsplassen.

• Det anbefales Å bruke Åndedrettsmaske med filterklasse P2.

Folg forskriftene som gjelder i ditt land for materia-lene du skal arbeide med.

Sikre emnet mot at det skhir, for eksempel ved hjelp av en tvinge.

LED-lamper (9): LED-stråling pågressive betrakte direkte med optiske instrumenter, LED klasse 1M, klassifisert iht. EN 60825-1: 2003, bolgelengde: 400-700 nm; 300 μs.

5. Figurer

Figurene finner du pâ begynnelsen av bruksanvis- ningen.

Symbol-forklaring:

Bevegelsesretning

Sakte

Hurtig

1

Første gir

2

Andre gir

Skruer

Bormaskin

Uten dreiemomentsbegrensning

Slagboring

Nm

Dreiemoment

6. Oversikt

Fig. A

1 Selvsppennende chuck
2 Hylse (dreiemoment, boring, slagboring)*
3 Bryter (1./2. gir)
4 Omkoblingsbryter (dreieretningsinnstilling, transportsikring) - på begge sider av maskinen
5 Knapp for opplasing av batteripakken
6 Knapp for kapasitetsindikator
7 Kapasitets- og signalindikasjon
8 Batteri
9 LED-lampe
10 Bryterknapp

*avhengig av utstyret

7. Bruk

7.1 Batteripakke, kapasitets- og signalvisin ng Fig.B

Før bruk mæ batteripakken lades opp.

Lad opp batteriet på nytt hvis effekten avtar.

Den optimale oppbevaringstemperaturen ligger mellom 10^ og 30^ .

7.2 Ta ut, sette inn batteripakke Fig. C

7.3 Stille inn dreieretning, transportsikring (startspere) Fig. D

7.4 Velge girtrinn Fig.E

Bryteren (3) må kun betjenes nár motoren stär stille!

7.5 Innstilling av dreiemomentbegrensning, boring, slagboring Fig.F

7.6 Slå påav, stille inn turtall Fig. A

Koble til turtall: Trykk på bryteren (10). Turtallet kan endres ved at bryteren trykkes inn.

Stopp: Slipp bryterknappen (10). Merk: Lyden som oppstär narr maskinen slas av, er avhengig av konstrujsjorden (hurtigstopp) og har ingen innvirking på maskinen's funksjon og levetid.

7.7 Hurtigspenn-chuck Fig.G

Hvis verktoytangen er myk, ma den ev. etterspennes etter kort tids boring.

1. Skralledyne somevt.hores etter at chucken apnes (funksjonsavhengig) kan stanes ved a vri hylsen i motsatt retning.
2. Spenne innsatsverktoyet:
   Vri hylsen (1) i retning "GRIP, ZU" inntil den kommer forbi den merkBare mekaniske motstanden.
   Advarsel! Verktoyet er enna ikke fastspent. Fortsett á dreie kraftig (det skal da "klikke"),

inntil det ikke lenger er mulig Å skru - Forst næ er verktøyet festet sikkert.

Rengjoring: Vri maskinen slick at den selvspennende chucken stär loddrett nedover og vri hylsen sö langt det gär i retning "GRIP, ZU" og deretter sö langt det gär i retning "AUF, RELEASE". Opphopet stov faller ut av chucken.

7.8 Skru av chuck Fig. H

Påskruing skjer i omvendtrekkefolge på tilsvarende mæte.

8. Utbedring av feil

8.1 Multifunksjonelt overvåkningsystem på maskinen

Hvis maskinen slar seg av av seg selv, har elektronikken aktivert egenbeskyttesesfunksjonen. Det avgis et varsselsignal (kontinuereg pipetone). Denne slutter erter maks. 30 sekunder erller etter at bryteren (10) er sluppet opp.

Arsaker og utbedring:

1. BatteripakkeNSTEN tom Fig.A,B (elektronikken beskytter batteripakken mot skader ved dyputladning).
   Hvis en LED-lampe (7) blinker, er batteripakken nesten tom. Trykk ev. pa knappen (6) og kontroller ladenivået pa LED-lampene (7). Hvis batteripakken er tom, ma den lades pa nytt!
2. Langvarig overbelastning av maskinen fører til utkobling på grunn av hoy temperatur. La maskinen eller batteripakken avkjoles.
   Merknad: Hvis batteriet er svert varmt, gär det raskere Å avkjole det i "AIR COOLED"-laderen. Merk: Maskinen avkjoles raskere hvis den gar på tomgang.
3. Ved for hoy stromstyrke (som blant annet kan ved en forlenget blokkering) slas maskinen av. Sla av maskinen med bryteren (10). Arbeid deretter videre som normalt. Unnga flre blokkerering.

9. Tilbehør

Bruk kun original Metabo-tilbehør.

Det komplete tilbehörsgrammet finner du pà www.metabo.com eller i hovedkatalogen.

10. Reparasjon

Adresser på www.metabo.com.

Du kan laste ned reservedelslicer fra www.metabo.com.

11. Miljøvern

Følg nasjonale forskritter for miljøvennlig kassering og resirkulering av gamle maskiner, emballasjer og tilbehør.

Kun for EU-land: Elektroverktoyene skal ilke kastes i husholdningsavfallet. I henhold til EU-direktiv 2002/96/EF om kasserte elektriske og elektroniske produit og direktivets implementering i nasjonal rett, ma elektroverktoy som ikke lenger skal brukes, samles separat og returneres til et miljøvennlig gijenvinningsanlegg. Før du kasserer batteriet, ma det lades ut i elektroverktoyet. Sikre kontaktene mot kortslutning (f.eks. med tape).

12. Tekniske data

Fig.1.Med forbehold om endringer med sikte paktekniiskforbedring.

U = batteriets spenting
n0 = Dreiemoment u/belastning

Tiltrekkingsmoment ved skruin

M1 = lette skruoppgaver (tre)

M3 = harde skruoppgaver (metall)

M4 = justerbart moment

Maks..bordiameter:

D1max = i stal

D2max i mykt treverk

D3maks. = i betong

s = makes.slagtall

m = vekt (med minste batteripakke)

G = spindelgenge

Dmax = chuckens spennvidde

Totalverdi for vibrasjon (vektorsum i tre retninger)
fastsatt ith. EN 60745:

a_h, ID = Verdi for vibrasjonsemisjon (slagboring i belong)

a_h,D = vibrasjonsemisjonsverdi (boring i metall)

a_h,S = vibrasjonsemisjonsverdi (skruing uten slag)

K_h, = usikkerhet (vibrasjon)

Vibrasjonsnivæt som er oppgitt i/DDne braksanvis- ningen, er malt iht. normerte malemetoder i EN 60745 og kan brukes til sammenligning av elek- troverktoy.Det malte vibrasjonsnivæt er ogsa egnet til en forelpigurdering av vibrasjonsbelast- ningen.

Det oppgitte vibrasjonsnivæt gjelder for hovedbruksområdene for elektroverktøyet. Hvis elektrøverktøyet brukes til andre formål, med annet innsatsverktøy eller uten tilstrekkelig vedlikehold, kan det forekomme avvik i vibrasjonsnivæt. Dette kan øke belastningen betraktelig i løpet av totalt arbeidstidsrom.

eller pa, men ironic i bruk, regnes med. Dette kan redusere vibrasjonsbelastningen betraktelig i lopet av totalt arbeitisdstrom.

For a beskytte brukeren mot pavirkning fra vibrationjer, bor det gjennomfores ekstra sikkerhetstiltak, som f.eks.: vedlikehold av elektroverktoy og verktoy, varmholding av hender, organising av arbeidsprossese.

Angitte tekniske data kan variere i henhold til de til enhver til gjeldende normer.
