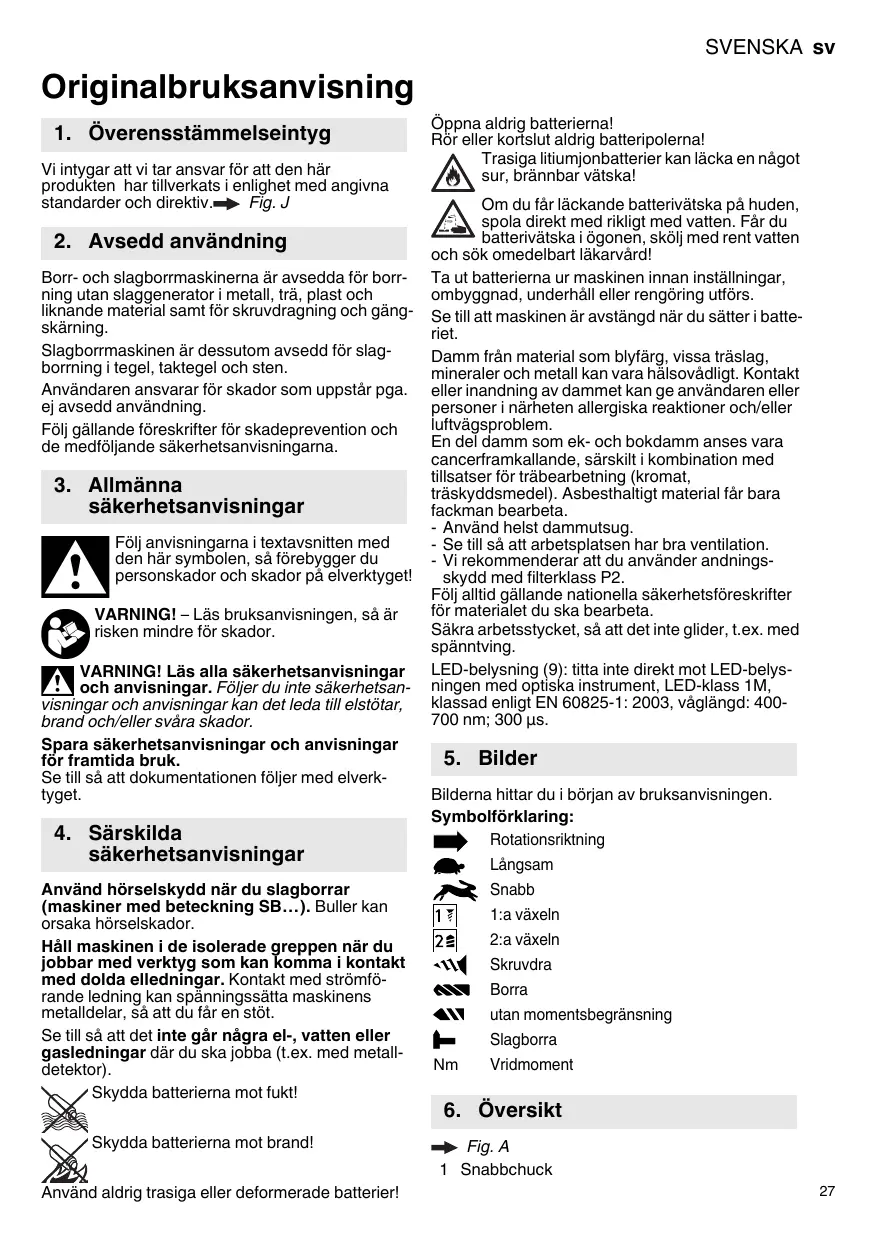

Originalbruksanvisning 1. Överensstämmelseintyg Vi intygar att vi tar ansvar för att den här produkten har tillverkats i enlighet med angivna standarder och direktiv. Fig. J

2. Avsedd användning Borr- och slagborrmaskinerna är avsedda för borrning utan slaggenerator i metall, trä, plast och liknande material samt för skruvdragning och gängskärning. Slagborrmaskinen är dessutom avsedd för slagborrning i tegel, taktegel och sten. Användaren ansvarar för skador som uppstår pga. ej avsedd användning. Följ gällande föreskrifter för skadeprevention och de medföljande säkerhetsanvisningarna.

3. Allmänna säkerhetsanvisningar Följ anvisningarna i textavsnitten med den här symbolen, så förebygger du personskador och skador på elverktyget! VARNING! – Läs bruksanvisningen, så är risken mindre för skador. VARNING! Läs alla säkerhetsanvisningar och anvisningar. Följer du inte säkerhetsanvisningar och anvisningar kan det leda till elstötar, brand och/eller svåra skador. Spara säkerhetsanvisningar och anvisningar för framtida bruk. Se till så att dokumentationen följer med elverktyget.

4. Särskilda säkerhetsanvisningar Använd hörselskydd när du slagborrar (maskiner med beteckning SB…). Buller kan orsaka hörselskador. Håll maskinen i de isolerade greppen när du jobbar med verktyg som kan komma i kontakt med dolda elledningar. Kontakt med strömförande ledning kan spänningssätta maskinens metalldelar, så att du får en stöt. Se till så att det inte går några el-, vatten eller gasledningar där du ska jobba (t.ex. med metalldetektor). Skydda batterierna mot fukt! Skydda batterierna mot brand! Använd aldrig trasiga eller deformerade batterier!

Öppna aldrig batterierna! Rör eller kortslut aldrig batteripolerna! Trasiga litiumjonbatterier kan läcka en något sur, brännbar vätska! Om du får läckande batterivätska på huden, spola direkt med rikligt med vatten. Får du batterivätska i ögonen, skölj med rent vatten och sök omedelbart läkarvård! Ta ut batterierna ur maskinen innan inställningar, ombyggnad, underhåll eller rengöring utförs. Se till att maskinen är avstängd när du sätter i batteriet. Damm från material som blyfärg, vissa träslag, mineraler och metall kan vara hälsovådligt. Kontakt eller inandning av dammet kan ge användaren eller personer i närheten allergiska reaktioner och/eller luftvägsproblem. En del damm som ek- och bokdamm anses vara cancerframkallande, särskilt i kombination med tillsatser för träbearbetning (kromat, träskyddsmedel). Asbesthaltigt material får bara fackman bearbeta. - Använd helst dammutsug. - Se till så att arbetsplatsen har bra ventilation. - Vi rekommenderar att du använder andningsskydd med filterklass P2. Följ alltid gällande nationella säkerhetsföreskrifter för materialet du ska bearbeta. Säkra arbetsstycket, så att det inte glider, t.ex. med spänntving. LED-belysning (9): titta inte direkt mot LED-belysningen med optiska instrument, LED-klass 1M, klassad enligt EN 60825-1: 2003, våglängd: 400700 nm; 300 µs.

5. Bilder Bilderna hittar du i början av bruksanvisningen. Symbolförklaring: Rotationsriktning Långsam Snabb 1:a växeln 2:a växeln Skruvdra Borra utan momentsbegränsning Slagborra Nm

6. Översikt Fig. A 1 Snabbchuck

sv SVENSKA 2 Hylsa (momentdragning, borrning, slagborrning)* 3 Växelväljare (1:a/2:a växeln) 4 Rotationsriktningsväljare (ställer in rotationsriktning, transportsäkring) - på båda sidor av maskinen 5 Knapp för att lossa batteriet 6 Knapp till laddindikeringen 7 Ladd- och signalindikering 8 Batteri 9 LED-belysning 10 Strömbrytare *beroende på utförande

Batteri, kapacitets- och signalindikering

fig. B Ladda batteriet före användning. Ladda batteriet när effekten avtar. Optimal förvaringstemperatur ligger mellan 10°C och 30°C. 7.2

Ta ur och sätta i batteriet

Ställa in rotationsriktning, transportsäkring (startspärr) fig. D

Välja växelläge fig. E Använd bara växelväljaren (3) när motorn står still!

fig. C Ställa in momentbegränsning, borr-, slagborrläge fig. F

7.6 Slå PÅ/AV, ställa in varvtal fig. A Slå PÅ, varvtal: tryck på strömbrytaren (10). Du ändrar varvtalet genom att trycka in strömbrytaren. Slå AV: släpp strömbrytaren (10). Obs! Ljudet som uppstår när du slår AV maskinen hänger ihop med konstruktionen (snabbstopp) och påverkar inte maskinens funktion och livslängd. 7.7 Snabbchuck fig. G Om verktygsskaftet är mjukt, så måste du ev. efterdra när du borrat ett tag. Anvisningar för maskiner med beteckning SB...: 1. Det eventuella friktionsljud du hör när du lossar chucken (funktionsberoende) försvinner om du vrider hylsan åt motsatt håll. 2. Fixera verktyget: vrid hylsan (1) i riktning mot märkningen ”GRIP, ZU” tills du får mekaniskt motstånd. Varning! Verktyget är inte fastspänt ännu! Fortsätt att vrida kraftigt (det ska "klicka") tills det inte går att vrida mer - det är först nu som verktyget är säkert fastspänt. Rengöring: håll maskin och snabbchuck nedåt och 28 vrid hylsan helt åt ”GRIP, ZU”-hållet, sedan åt

”AUF, RELEASE”-hållet. Allt damm som samlats i snabbchucken lossnar och faller ur. 7.8 Skruva av chucken Skruva fast i omvänd ordning.

Flerfunktionsövervakad maskin Slår maskinen av sig själv, så har elektroniken satt den i självskyddsläge. Du får varningssignal (ihållande pipande). Den slår av efter max. 30 sekunder eller om du släpper strömbrytaren- (10). Orsak och åtgärd: 1. Batteriet är nästan tomt fig. A, B (elektroniken skyddar batteriet mot djupurladdning). Blinkar någon LED (7), så är batteriet nästan tomt. Tryck ev. på (6)-knappen och kontrollera LED-laddindikeringen (7). Är batteriet nästan tomt, ladda det! 2. Lång, kontinuerlig överbelastning av maskinen får termoskyddet att lösa ut. Låt maskin eller batteri svalna. Obs! Är batteriet jättevarmt så kan det gå snabbare att kyla det i en "AIR COOLED"-laddare. Obs! Maskinen kyler snabbare om du kör den obelastad. 3. Maskinen slår av vid för hög strömstyrka (t.ex. om den nyper länge). Slå av maskinen med strömbrytaren (10). Sedan kan du jobba som vanligt igen. Försök att undvika att maskinen nyper.

9. Tillbehör Använd bara Metabo originaltillbehör. Det kompletta tillbehörssortimentet hittar du på www.metabo.com eller i huvudkatalogen.

10. Reparationer Elverktyg får bara repareras av behörig elektriker! Metabo-elverktyg som behöver repareras skickar du till din Metabo-återförsäljare-. Adresser, se www.metabo.com. Du kan hämta reservdelslistor på www.metabo.com.

11. Miljöskydd Följ nationella miljöföreskrifter för för omhändertagande och återvinning av uttjänta maskiner, förpackningar och tillbehör. Du får inte slänga batterier i hushållssoporna! Lämna tillbaka trasiga eller uttjänta batterier till Metabo-återförsäljaren! Släng aldrig batterier i vatten.

SVENSKA sv Gäller bara EU-länder: släng inte uttjänta elverktyg i hushållssoporna! Enligt EUdirektiv 2002/96/EG om uttjänta el- och elektronikprodukter samt enligt harmoniserad nationell lag ska uttjänta elverktyg källsorteras för miljövänlig återvinning. Ladda ur batteriet i elverktyget före återvinning. Säkra kontakterna mot kortslutning (isolera t.ex. med tejp).

Använd hörselskydd! Mätvärden uppmätta enligt EN 60745. Angivna tekniska data ligger inom tolerans (enligt respektive gällande standard).

12. Tekniska data Fig. I. Vi förbehåller oss rätten till ändringar pga. den tekniska utvecklingen. U = Batterispänning n0 = Varvtal vid tomgång Åtdragningsmoment vid skruvdragning: = mjuk skruvdragning (trä) M1 = hård skruvdragning (metall) M3 M4 = momentlägen Max. borrdiameter: D1 max = i stål D2 max = i mjukt trä D3 max. = i betong

s = max. slagfrekvens m = vikt (med minsta batteriet) G = spindelgänga D max = chuckvidd Totalvibrationsvärde (vektorsumma i tre led) beräknad enligt EN 60745: ah, ID = Vibrationsemissionsvärde (slagborrning i betong) ah, D = Vibrationsemissionsvärde (slagborrning i metall) ah, S = Vibrationsemissionsvärde (skruvdragning utan slaggenerator) Kh, ... = onoggrannhet (vibrationer) De angivna vibrationsnivåerna i anvisningen är uppmätta enligt standardmätmetoderna i EN 60745 och går att använda för att jämföra elverktyg med varandra. De går även att använda för att uppskatta vibrationsbelastningen. Den angivna vibrationsnivån avser elverktygets huvudsakliga användningsområde. Vibrationsnivån kan avvika om elverktyget blir använt för andra användningsområden, med andra verktyg eller otillräckligt underhåll. Det kan öka vibrationsbelastningen avsevärt under hela arbetsintervallet. Vill du ha en noggrann uppskattning av vibrationsbelastningen, bör du även ta med tiden maskinen är av eller igång utan belastning i beräkningen. Det kan sänka vibrationsbelastningen avsevärt under hela arbetsintervallet. Lägg även in extra säkerhetsåtgärder för att skydda användaren från vibrationspåverkan som t.ex.: underhåll av elverktyg och verktyg, handvärmning, organiserade arbetsmetoder. Typisk A-viktad ljudnivå: LpA = ljudtrycksnivå LWA = ljudeffektnivå KpA, KWA= onoggrannhet (ljudnivå)

Vid arbete kan ljudnivån överskrida 80 dB(A).
