BRUKSANVISNING BS14LI METABO

Ladda batteriet Near effekten avtar.

Optimal forvaringstemperatur ligger mellan 10^ och 30^ .

s = max.slagfrekvens
m = vikt (med minsta batteriet)
G = spindelganga
D max = chuckvidd

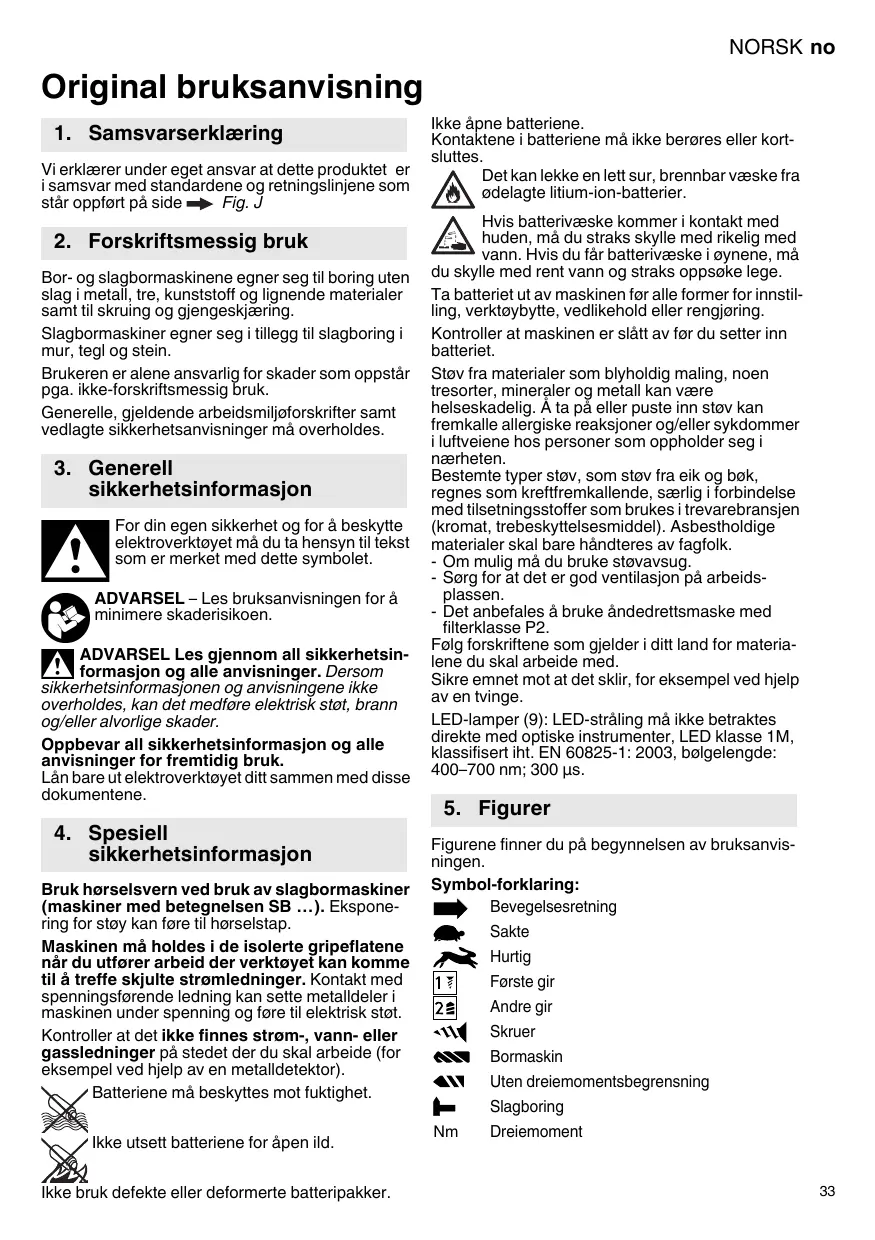

Original bruksanvisning

1. Samsvarserklaering

Vi erklærer under eget ansvar at detteprodukter er i samsvar med standardene og retningslinjene som stär oppfør på side Fig.J

2. Forskriftsmessig bruk

Bor- og slagbormaskinene egner seg til boring uten slag i metall, tre, kunststoff og lignende materialer samt til skruing og gjengeskjæring.

Slagbormaskiner egner seg i tillegg til slagboring i mur, tegl og stein.

Brukeren er alene ansvarlig for skader som oppstar pga. ikke-forskrltsmessig bruk.

Generelle, gjeldende arbeidsmiljøforskritter somt vedlagte sikkerhetsanvisninger på overholds.

3. Generell sikkerhetsinformasjon

For din egen sikkerhet og for á beskytte elektroverktøyet má du tã hensyn til tekst som er merket med dette symbolet.

ADVARSEL - Les bruksanvisingen for a minimere skaderisikoen.

ADVARSEL Les gjennom all sikkerhetsin-formason og alle anvisninger. Dersom

sikkerhetsinformasonen og anvisingene ikke overholds, kan det medfrole elektrisk stot, brann og/eller alvorlige skader.

Oppbevar all sikkerhetsinformasjon og alle anvisninger for fremtidig bruk.

Làn bare ut elektroverktøyet dittSAM men med dissedokumentene.

4. Spesiell sikkerhetsinformasjon

Bruk horselsvern ved bruk av slagbormaskiner (masker med beteagnelsen SB ...). Ekspone-ring for stoy kan fore til horselstap.

Maskinen må holds i de isolerte gripeflatene nár du utfører arbeid der verktøyet kankommen til átreffe skjulte strømledninger. Kontakt med spenningsførende ledning kan sette metalldeIer i maskinen under spenning og.fore til elektrisk støt.

Batteriene mâ beskyttes mot fuktighet.

Ilke utsett batteriene for apen ild.

Ikke bruk defekte aller deformerte batteripakker.

Ta batteriet ut av maskinen for alle former for innstilling, verktoybytte, vedlikehold aller rengjoring.

Stov fra materialer som blyholdig maling, noen tresorter, mineraler og metall kan vare helsinki allergiske reaksjoner ing/eller sykdommer i luftveiene hos personer som oppholder seg i naerheten.

Bestemte typ stov, som stov fra eik og bok, regnes som kreftrekmallende, sarrig i forbindelse med tilsetningsstoffer som brukes i trevarebransjen (kromat, trebeskyttelsesmiddel). Asbestholdige materialer skal bare handteres av fagfolk.

• Om mulig má du bruke stovavsug.

• Sørg for at det er god ventilasjon på arbeidsplassen.

• Det anbefales Å bruke Åndedrettsmaske med filterklasse P2.

Folg forskriftene som gjelder i ditt land for materia-lene du skal arbeide med.

Sikre emnet mot at det skhir, for eksempel ved hjelp av en tvinge.

LED-lamper (9): LED-stråling pågressive betrakte direkte med optiske instrumenter, LED klasse 1M, klassifisert iht. EN 60825-1: 2003, bolgelengde: 400-700 nm; 300 μs.

5. Figurer

Figurene finner du pâ begynnelsen av bruksanvis- ningen.

Symbol-forklaring:

Bevegelsesretning

Sakte

Hurtig

1

Første gir

2

Andre gir

Skruer

Bormaskin

Uten dreiemomentsbegrensning

Slagboring

Nm

Dreiemoment

6. Oversikt

Fig. A

1 Selvspennende chuck
2 Hylse (dreiemoment, boring, slagboring)*
3 Bryter (1./2. gir)
4 Omkoblingsbryter (dreieretningsinnstilling, transportsikring) - på begge sider av maskinen
5 Knapp for oppåsing av batteripakken
6 Knapp for kapasitetsindikator
7 Kapasitets- og signalindikasjon
8 Batteri
9 LED-lampe
10 Bryterknapp

*avhengig av utstyret

7. Bruk

7.1 Batteripakke, kapasitets- og signalvisin ng Fig.B

Før bruk mæ batteripakken lades opp.

Lad opp batteriet på nytt hvis effekten avtar.

Den optimale oppbevaringstemperaturen ligger mellom 10^ og 30^ .

7.2 Ta ut, sette inn batteripakke Fig. C

7.3 Stille inn dreieretning, transportsikring (startspere) Fig. D

7.4 Velge girtrinn Fig.E

Bryteren (3) må kun betjenes nár motoren stär stille!

7.5 Innstilling av dreiemomentbegrensning, boring, slagboring Fig.F

7.6 Slå påav, stille inn turtall Fig. A

Koble til turtall: Trykk på bryteren (10). Turtallet kan endres ved at bryteren trykkes inn.

Stopp: Slipp bryterknappen (10). Merk: Lyden som oppstär narr maskinen slas av, er avhengig av konstrujsjorden (hurtigstopp) og har ingen innvirking på maskinen's funksjon og levetid.

7.7 Hurtigspenn-chuck Fig.G

Hvis verktoytangen er myk, ma den ev. etterspennes etter kort tids boring.

1. Skralledyden somevt.hores etter at chucken apnes (funksjonsavhengig) kan stanes ved a vri hylsen i motsatt retning.
2. Spenne innsatsverktøyet:
   Vri hylsen (1) i retning "GRIP, ZU" inntil den kommer forbi den merkBare mekaniske motstanden.
   Adarsell Verktøyet er enna ikke fastspent. Fortsett á drei kraftig (det skal da "klikke"),

inntil det ikke lenger er mulig Å skru - Forst næ er verktøyet festet sikkert.

Rengjoring: Vri maskinen slick at den selvspennende chucken stär loddrett nedover og vri hylsen sö langt det gär i retning "GRIP, ZU" og deretter sö langt det gär i retning "AUF, RELEASE". Opphopet stov faller ut av chucken.

7.8 Skru av chuck Fig.H

Påskruing skjer i omvendtrekkefolge på tilsvarende mæte.

8. Utbedring av feil

8.1 Multifunksjonelt overvåkningsystem på maskinen

Hvis maskinen slar seg av av seg selv, har elektronikken aktivert egenbeskyttesesfunksjonen. Det avgis et varsselsignal (kontinuereg pipetone). Denne slutter erter maks. 30 sekunder erller etter at bryteren (10) er sluppet opp.

Arsaker og utbedring:

1. BatteripakkeNSTEN tom Fig.A,B (elektronikken beskytter batteripakken mot skader ved dyputladning).
   Hvis en LED-lampe (7) blinker, er batteripakken nesten tom. Trykk ev. pa knappen (6) og kontroller ladenivåt på LED-lampene (7). Hvis batteripakken er tom, ma den lades pa nytt!
2. Langvarig overbelastning av maskinen fører til utkobling på grunn av hoy temperatur. La maskinen eller batteripakken avkjoles.
   Merknad: Hvis batteriet er svert varmt, gär det raskere Å avkjole det i "AIR COOLED"-laderen. Merk: Maskinen avkjoles raskere hvis den gär på tomgang.
3. Ved for hoy stromstyrke (som blant annet kan ved en forlenget blokkering) slas maskinen av. Sla av maskinen med bryteren (10). Arbeid deretter videre som normalt. Unnga flre blokkerering.

9. Tilbehør

Bruk kun original Metabo-tilbehør.

Det komplete tilbehörsgrammet finner du pà www.metabo.com eller i hovedkatalogen.

10. Reparasjon

Følg nasjonale forskritter for miljøvennlig kassering og resirkulering av gamle maskiner, emballasjer og tilbehør.

Kun for EU-land: Elektroverktoyene skal ilke kastes i husholdningsavfallet. I henhold til EU-direktiv 2002/96/EF om kasserte elektriske og elektroniske produit og direktivets implementering i nasjonal rett, ma elektroverktoy som ikke lenger skal brukes, samles separat og returneres til et miljøvennlig gijenvinningsanlegg. Før du kasserer batteriet, ma det lades ut i elektroverktoyet. Sikre kontaktene mot kortslutning (f.eks. med tape).

12. Tekniske data

Fig.1.Med forbehold om endringer med sikte paktekniiskforbedring.

U = batteriets spenting
n0 = Dreiemoment u/belastning

Tiltrekkingsmoment ved skruin

M1 = lette skruoppgaver (tre)

M3 = harde skruoppgaver (metall)

M4 = justerbart moment

Maks..bordiameter:

D1max = i stal

D2max i mykt treverk

D3maks. = i betong

s = makes.slagtall

m = vekt (med minste batteripakke)

G = spindelgenge

Dmax = chuckens spennvidde

Totalverdi for vibrasjon (vektorsum i tre retninger)
fastsatt ith. EN 60745:

a_h, ID = Verdi for vibrasjonsemisjon (slagboring i belong)

a_h,D = vibrasjonsemisjonsverdi (boring i metall)

a_h,S = vibrasjonsemisjonsverdi (skruing uten slag)

K_h, = usikkerhet (vibrasjon)

Vibrasjonsnivæt som er oppgitt i/DDne braksanvis- ningen, er malt ih. normerte malemetoder i EN 60745 og kan brukes til sammenligning av elek- troverktoy.Det malte vibrasjonsnivæt er ogsa egnet til en forelpigurdering av vibrasjonsbelast- ningen.

Det oppgitte vibrasjonsnivæt gjelder for hovedbruksområdene for elektrverktøyet. Hvis elektrverktøyet brukes til andre formål, med annet innsatsverktøy eller uten tilstrekkelig vedlikehold, kan det forekomme avvik i vibrasjonsnivæt. Dette kan øke belastningen betraktelig i løpet av totalt arbeidstidsrom.

eller pa, men ironic i bruk, regnes med. Dette kan redusere vibrasjonsbelastningen betraktelig i lopet av totalt arbeitisdstrom.

For a beskytte brukeren mot pavirkning fra vibrationjer, bor det gjennomfores ekstra sikkerhetstiltak, som f.eks.: vedlikehold av elektroverktoy og verktoy, varmholding av hender, organising av arbeidsprossese.

Angitte tekniske data kan variere i henhold til de til enhver til gjeldende normer.
