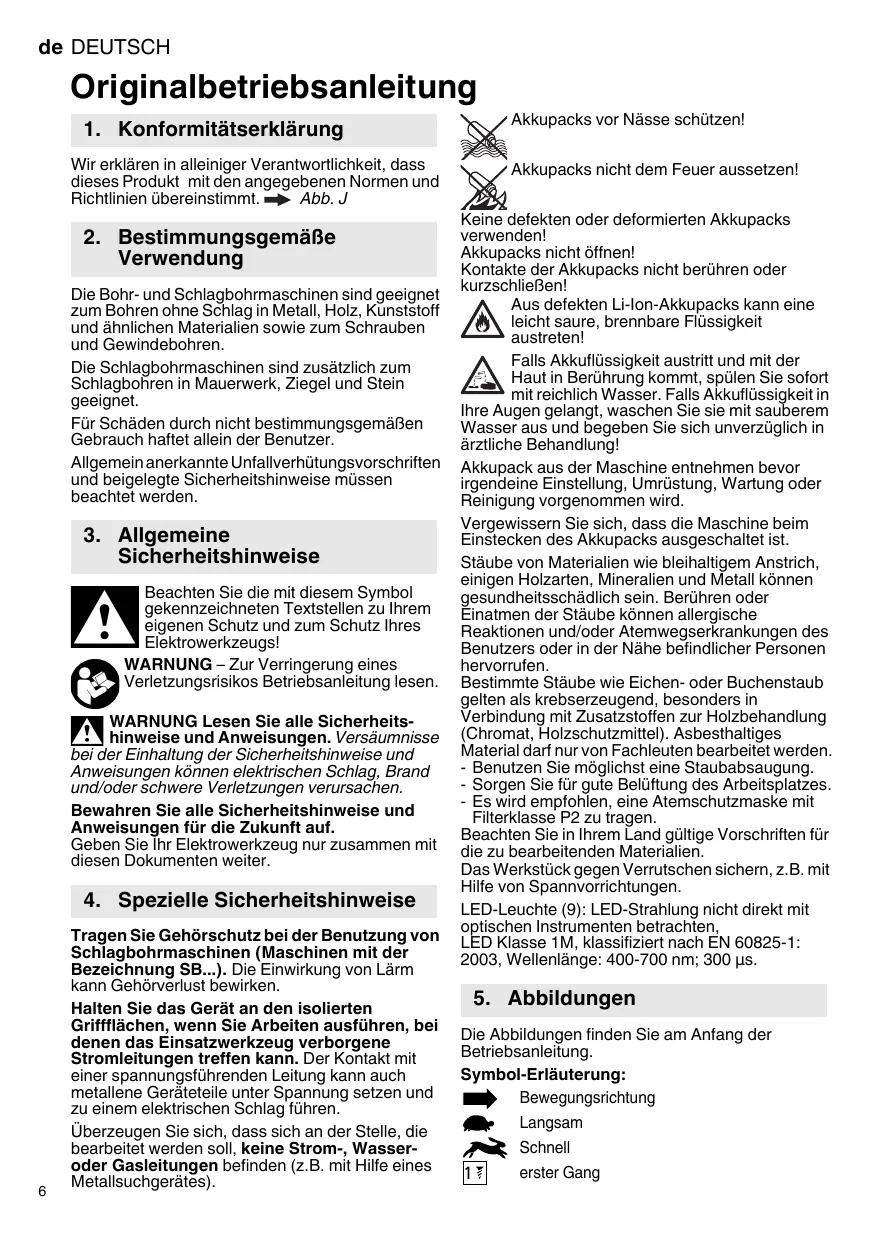

de DEUTSCH Originalbetriebsanleitung 1. Konformitätserklärung Wir erklären in alleiniger Verantwortlichkeit, dass dieses Produkt mit den angegebenen Normen und Richtlinien übereinstimmt. Abb. J

2. Bestimmungsgemäße Verwendung Die Bohr- und Schlagbohrmaschinen sind geeignet zum Bohren ohne Schlag in Metall, Holz, Kunststoff und ähnlichen Materialien sowie zum Schrauben und Gewindebohren. Die Schlagbohrmaschinen sind zusätzlich zum Schlagbohren in Mauerwerk, Ziegel und Stein geeignet. Für Schäden durch nicht bestimmungsgemäßen Gebrauch haftet allein der Benutzer. Allgemein anerkannte Unfallverhütungsvorschriften und beigelegte Sicherheitshinweise müssen beachtet werden.

3. Allgemeine Sicherheitshinweise Beachten Sie die mit diesem Symbol gekennzeichneten Textstellen zu Ihrem eigenen Schutz und zum Schutz Ihres Elektrowerkzeugs! WARNUNG – Zur Verringerung eines Verletzungsrisikos Betriebsanleitung lesen. WARNUNG Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf. Geben Sie Ihr Elektrowerkzeug nur zusammen mit diesen Dokumenten weiter.

4. Spezielle Sicherheitshinweise

Tragen Sie Gehörschutz bei der Benutzung von Schlagbohrmaschinen (Maschinen mit der Bezeichnung SB...). Die Einwirkung von Lärm kann Gehörverlust bewirken. Halten Sie das Gerät an den isolierten Griffflächen, wenn Sie Arbeiten ausführen, bei denen das Einsatzwerkzeug verborgene Stromleitungen treffen kann. Der Kontakt mit einer spannungsführenden Leitung kann auch metallene Geräteteile unter Spannung setzen und zu einem elektrischen Schlag führen. Überzeugen Sie sich, dass sich an der Stelle, die bearbeitet werden soll, keine Strom-, Wasseroder Gasleitungen befinden (z.B. mit Hilfe eines Metallsuchgerätes).

Akkupacks vor Nässe schützen! Akkupacks nicht dem Feuer aussetzen!

Keine defekten oder deformierten Akkupacks verwenden! Akkupacks nicht öffnen! Kontakte der Akkupacks nicht berühren oder kurzschließen! Aus defekten Li-Ion-Akkupacks kann eine leicht saure, brennbare Flüssigkeit austreten! Falls Akkuflüssigkeit austritt und mit der Haut in Berührung kommt, spülen Sie sofort mit reichlich Wasser. Falls Akkuflüssigkeit in Ihre Augen gelangt, waschen Sie sie mit sauberem Wasser aus und begeben Sie sich unverzüglich in ärztliche Behandlung! Akkupack aus der Maschine entnehmen bevor irgendeine Einstellung, Umrüstung, Wartung oder Reinigung vorgenommen wird. Vergewissern Sie sich, dass die Maschine beim Einstecken des Akkupacks ausgeschaltet ist. Stäube von Materialien wie bleihaltigem Anstrich, einigen Holzarten, Mineralien und Metall können gesundheitsschädlich sein. Berühren oder Einatmen der Stäube können allergische Reaktionen und/oder Atemwegserkrankungen des Benutzers oder in der Nähe befindlicher Personen hervorrufen. Bestimmte Stäube wie Eichen- oder Buchenstaub gelten als krebserzeugend, besonders in Verbindung mit Zusatzstoffen zur Holzbehandlung (Chromat, Holzschutzmittel). Asbesthaltiges Material darf nur von Fachleuten bearbeitet werden. - Benutzen Sie möglichst eine Staubabsaugung. - Sorgen Sie für gute Belüftung des Arbeitsplatzes. - Es wird empfohlen, eine Atemschutzmaske mit Filterklasse P2 zu tragen. Beachten Sie in Ihrem Land gültige Vorschriften für die zu bearbeitenden Materialien. Das Werkstück gegen Verrutschen sichern, z.B. mit Hilfe von Spannvorrichtungen. LED-Leuchte (9): LED-Strahlung nicht direkt mit optischen Instrumenten betrachten, LED Klasse 1M, klassifiziert nach EN 60825-1: 2003, Wellenlänge: 400-700 nm; 300 µs.

5. Abbildungen Die Abbildungen finden Sie am Anfang der Betriebsanleitung. Symbol-Erläuterung: Bewegungsrichtung Langsam Schnell erster Gang

DEUTSCH de zweiter Gang

Funktion und Lebensdauer der Maschine keinen Einfluss.

Schrauben Bohrer ohne Drehmomentbegrenzung Schlagbohren Nm

6. Überblick 1 2 3 4 5 6 7 8 9 10

Abb. A Schnellspann-Bohrfutter Hülse (Drehmoment, Bohren, Schlagbohren)* Schalter (1./2. Gang) Drehrichtungsumschalter (Drehrichtungseinstellung, Transportsicherung) - beidseitig der Maschine Taste zur Akkupack-Entriegelung Taste der Kapazitätsanzeige Kapazitäts- und Signalanzeige Akkupack LED-Leuchte Schalterdrücker * ausstattungsabhängig

Akkupack, Kapazitäts- und Signalanzeige

Abb. B Vor der Benutzung den Akkupack aufladen. Laden Sie den Akkupack bei Leistungsabfall wieder auf. Die optimale Aufbewahrungstemperatur liegt zwischen 10°C und 30°C. 7.2

Akkupack entnehmen, einsetzen Abb. C

Drehrichtung, Transportsicherung (Einschaltsperre) einstellen Abb. D

Getriebestufe wählen Abb. E Schalter (3) nur bei Stillstand des Motors betätigen!

Drehmomentbegrenzung einstellen, Bohren, Schlagbohren Abb. F

Ein-/Ausschalten, Drehzahl einstellen Abb. A Einschalten, Drehzahl: Schalterdrücker (10) drücken. Die Drehzahl kann am Schalterdrücker durch Eindrücken verändert werden. Ausschalten: Schalterdrücker (10) loslassen. Hinweis: Das Geräusch, das beim Ausschalten der Maschine auftritt, ist bauartbedingt (Schnellstopp) und hat auf

7.7 Schnellspann-Bohrfutter Abb. G Bei weichem Werkzeugschaft muss eventuell nach kurzer Bohrzeit nachgespannt werden. Hinweise für Maschinen mit der Bezeichnung SB...: 1. Das nach dem Öffnen des Bohrfutters eventuell hörbare Ratschen (funktionsbedingt) wird durch das Gegendrehen der Hülse ausgeschaltet. 2. Einsatzwerkzeug spannen: Hülse (1) in Richtung "GRIP, ZU" drehen, bis der spürbare mechanische Widerstand überwunden ist. Achtung! Werkzeug ist jetzt noch nicht gespannt! So lange kräftig weiterdrehen (dabei muss es "klicken"), bis kein Weiterdrehen mehr möglich ist - erst jetzt ist das Werkzeug sicher gespannt. Reinigen: Gelegentlich die Maschine mit dem Schnellspann-Bohrfutter senkrecht nach unten halten und Hülse vollständig in Richtung „GRIP, ZU“ drehen, dann vollständig in Richtung „AUF, RELEASE“ drehen. Der angesammelte Staub fällt aus dem Schnellspann-Bohrfutter. 7.8 Bohrfutter abschrauben Abb. H Das Anschrauben erfolgt sinngemäß in umgekehrter Reihenfolge.

8. Störungsbeseitigung 8.1

Multifunktionales Überwachungssystem der Maschine Schaltet sich die Maschine selbstständig aus, dann hat die Elektronik den SelbstschutzModus aktiviert. Es ertönt ein Warnsignal (Dauerpiepsen). Dieses geht nach max. 30 Sekunden oder nach Loslassen des Schalterdrückers (10) aus. Ursachen und Abhilfe: 1. Akkupack fast leer Abb. A, B (Die Elektronik schützt den Akkupack vor Schaden durch Tiefstentladung). Blinkt eine LED-Leuchte (7), ist der Akkupack fast leer. Ggf. Taste (6) drücken und den Ladezustand an den LED-Leuchten (7) prüfen. Ist der Akkupack fast leer, muss er wieder aufgeladen werden! 2. Länger andauernde Überlastung der Maschine führt zur Temperaturabschaltung. Lassen sie Maschine oder Akkupack abkühlen. Hinweis: Fühlt sich der Akkupack sehr warm an, ist das Abkühlen des Akkupacks in Ihrem „AIR COOLED“-Ladegerät schneller möglich. Hinweis: Die Maschine kühlt schneller ab, wenn man sie im Leerlauf laufen lässt. 3. Bei zu hoher Stromstärke (wie sie z.B. bei einer länger andauernden Blockierung auftritt) wird die Maschine abgeschaltet.

de DEUTSCH Maschine am Schalterdrücker (10) ausschalten. Danach normal weiterarbeiten. Vermeiden sie weitere Blockierungen.

9. Zubehör Verwenden Sie nur original Metabo Zubehör. Zubehör-Komplettprogramm siehe www.metabo.com oder Hauptkatalog.

10. Reparatur Reparaturen an Elektrowerkzeugen dürfen nur durch eine Elektrofachkraft ausgeführt werden! Mit reparaturbedürftigen Metabo Elektrowerkzeugen wenden Sie sich bitte an Ihre MetaboVertretung. Adressen siehe www.metabo.com. Ersatzteillisten können Sie unter www.metabo.com herunterladen.

11. Umweltschutz Befolgen Sie nationale Vorschriften zu umweltgerechter Entsorgung und zum Recycling ausgedienter Maschinen, Verpackungen und Zubehör. Akkupacks dürfen nicht mit dem Hausmüll entsorgt werden! Geben Sie defekte oder verbrauchte Akkupacks an den Metabo-Händler zurück! Akkupacks nicht ins Wasser werfen. Nur für EU-Länder: Werfen Sie Elektrowerkzeuge nicht in den Hausmüll! Gemäß Europäischer Richtlinie 2002/96/EG über Elektround Elektronik-Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden. Vor dem Entsorgen den Akkupack im Elektrowerkzeug entladen. Die Kontakte gegen Kurzschluss sichern (z. B. mit Klebeband isolieren).

12. Technische Daten Abb. I. Änderungen im Sinne des technischen Fortschritts vorbehalten. U = Spannung des Akkupacks n0 = Leerlaufdrehzahl

Anziehmoment beim Schrauben: = weicher Schraubfall (Holz) M1 M3 = harter Schraubfall (Metall) M4 = Anziehmoment einstellbar Max. Bohrerdurchmesser: D1 max = in Stahl D2 max = in Weichholz D3 max = in Beton s m G D max 8

max. Schlagzahl Gewicht (mit kleinstem Akkupack) Spindelgewinde Bohrfutter-Spannweite

Schwingungsgesamtwert (Vektorsumme dreier Richtungen) ermittelt entsprechend EN 60745: ah, ID = Schwingungsemissionswert (Schlagbohren in Beton) ah, D = Schwingungsemissionswert (Bohren in Metall) ah, S = Schwingungsemissionswert (Schrauben ohne Schlag) Kh, ... = Unsicherheit (Schwingung) Der in diesen Anweisungen angegebene Schwingungspegel ist entsprechend einem in EN 60745 genormten Messverfahren gemessen worden und kann für den Vergleich von Elektrowerkzeugen miteinander verwendet werden. Er eignet sich auch für eine vorläufige Einschätzung der Schwingungsbelastung. Der angegebene Schwingungspegel repräsentiert die hauptsächlichen Anwendungen des Elektrowerkzeugs. Wenn allerdings das Elektrowerkzeug für andere Anwendungen, mit abweichenden Einsatzwerkzeugen oder ungenügender Wartung eingesetzt wird, kann der Schwingungspegel abweichen. Dies kann die Schwingungsbelastung über den gesamten Arbeitszeitraum deutlich erhöhen. Für eine genaue Abschätzung der Schwingungsbelastung sollten auch die Zeiten berücksichtigt werden, in denen das Gerät abgeschaltet ist oder zwar läuft, aber nicht tatsächlich im Einsatz ist. Dies kann die Schwingungsbelastung über den gesamten Arbeitszeitraum deutlich reduzieren. Legen Sie zusätzliche Sicherheitsmaßnahmen zum Schutz des Bedieners vor der Wirkung von Schwingungen fest wie zum Beispiel: Wartung von Elektrowerkzeug und Einsatzwerkzeugen, Warmhalten der Hände, Organisation der Arbeitsabläufe. Typische A-bewertete Schallpegel: LpA = Schalldruckpegel LWA = Schallleistungspegel KpA, KWA= Unsicherheit (Schallpegel)

Beim Arbeiten kann der Geräuschpegel 80 dB(A) überschreiten. Gehörschutz tragen! Messwerte ermittelt gemäß EN 60745. Die angegebenen technischen Daten sind toleranzbehaftet (entsprechend den jeweils gültigen Standards).
