BRUGSANVISNING BS14LI METABO
Kontroller at det ikke finnes strøm-, vann-ller gassledninger på stedet der du skal arbeide (for eksempel ved hjelp av en metalldetektor).
Kontaktene i batteriene må ikke berøres eller kortsluttes.
Det kan lekke enlett sur, brennbar vaeske fraodelagte litium-ion-batterier.
Hvis batterivæske kommer i kontakt med huden, mä du straks skylle med rikelig med vann. Hvis du fär batterivæske i øynene, mälle med rent vann og straks oppsske lege.
Tips til maskiner med betegnelsen SB...
Takontakt med din Metabo-forhandler hvis du har et Metabo elektroverktoy som mä repareres. Adresser på www.metabo.com.
Du kan laste ned reservedelslicer fra www.metabo.com.
11. Miljøvern
Batterier违法犯罪 Batterier må ikke kastes i husholdningsavfallet. Gi defekte eller brakte batterier tilbake til Metaboforhandleren.
Ikke kast batteriene i vann.
Typiske A-veide lydnivær:
LpA =lydtrykkniva
LwA = lydeffektniv

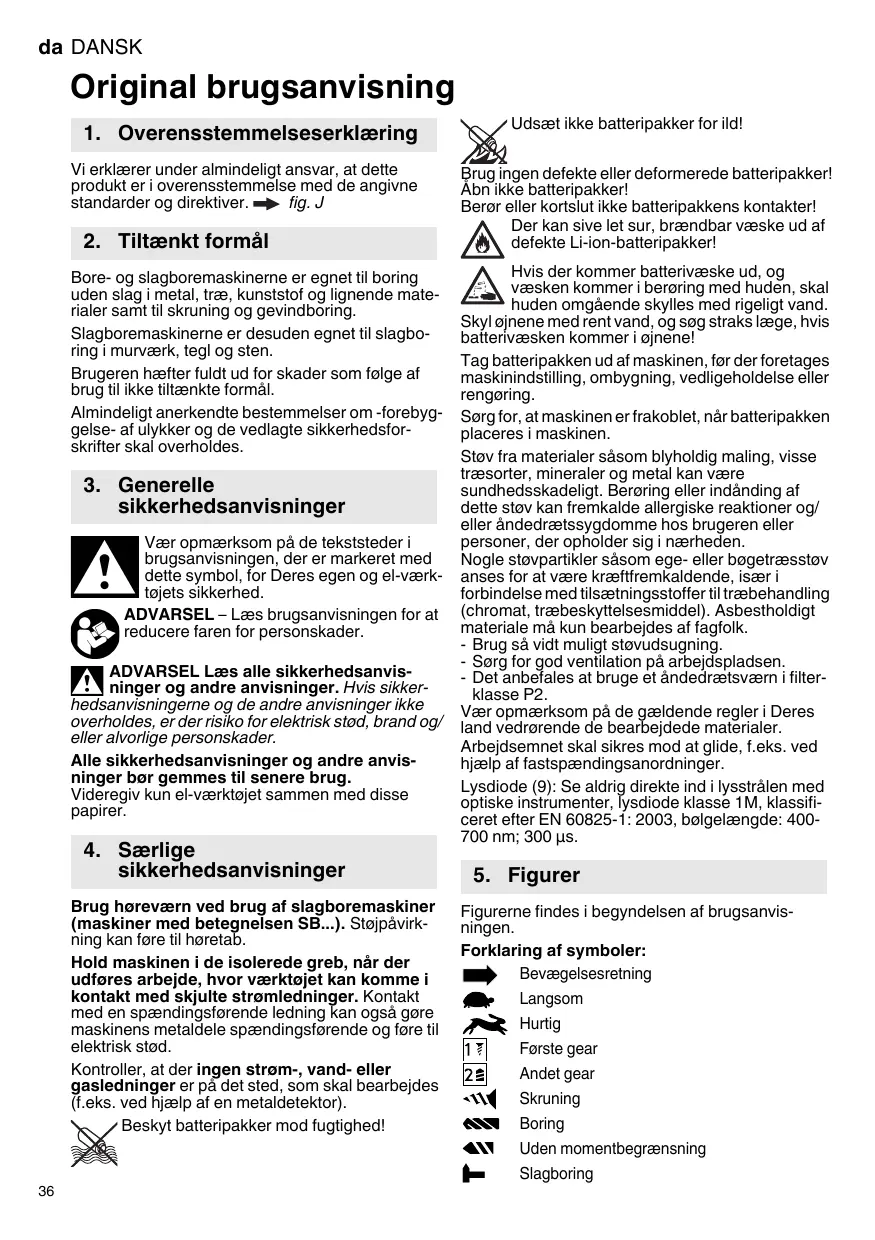

Vi erklærer under almindeligt ansvar, at dette produit er i overensstemmelse med de angivne standarder og direktiver. fig.J
2. Tiltænk tformål
Bore- og slagboremaskinerne er egnet til boring.
eden slag i metal, trae, kunststof og lignende materialer samt til skrunig og gevindboring.
Slagboremaskinerne er desuden egnet til slagboring i murværk, tegl og sten.
Brugeren hæfter fuldt ud for skader som følge af brug til ikke tiltænkte formål.
Alminderigt anerkendte bestemmelser om -forebyggelse- af ulykker og de vedlagte sikkerhedsforskrifter skal overholds.
3. Generelle sikkerhedsanvisninger
Vær opmaerksom pa de tekststemer i brugsanvisHINGen, der er markeret med dette symbol, for Deres egen og el-varktojets sikkerhed.
ADVARSEL - Læs brugsanvisningen for at reducere faren for persönskader.
ADVARSEL Læs alle sikkerhedsanvisninger og andre anvisninger. Hvis sikker
hedsansinvergerne og de andere anvisninger ici overholds, er der risiko for elektrisk stød, brand og/ller alvorlige personskader.
Alle sikkerhedsanvisninger og andre anvisninger bør gemmes til senere brug.
Videregiv kun el-værktjoet sammen med disse papirer.
4. Særlige sikkerhedsanvisninger
Brug horeværn ved brug af slagboremaskiner (maskiner med betegnelsen SB...). Stjpavirk- ning kan.fore til horetab.
Hold maskinen i de isolerede grep, när der udføres arbejde, hvørktoget kankommen i kontakt med skjulte stromledninger. Kontakt med en spændingsførende ledning kan ogsa gore maskinens metaldele spændingsførende og före til elektrisk stød.
Kontroller, at der ingen strøm-, vand- eller gasledninger er på det sted, som skal bearejdes (f.eks. ved hjælp af en metaldetektor).
Beskyt batteripakker mod fugtighed!
Udsæt ikke batteripakker for ild!
Brug ingen defekte aller deformerede batteripakker! Abn不信 batteripakker!
Berør eller kortslut ikke batteripakkens kontakter!
Der kan sive let sur, brændbar væske ud af defekte Li-ion-batteripakker!
Hvis der kommer batterivaeske ud, og væsken kommer i beröring med huden, skal huden omgænde skylles med rigeligt vand.
Skyl øjnene med rent vand, og sog straks læge, hvis batterivæskenkommen i øjnene!
Tag batteripakken ud af maskinen, før der foretages maskinindstilling, ombygning, vedligeholdelse eller rengering.
Sorg for, at maskinen er frakoblet, nr batteripakken placeres i maskinen.
Stov fra materialer sasom blyholdig maling, visse traesorter, mineraler og metal kan vare sundhedsskadeligt. Beroring erler indanding af dette stov kan fremkalde allergiske reactioner og/ller Åndedrætssygdomme hos brugeren allerpersoner, der opholder sig iærheden.
Nogle stovpartikler sasom ege- eller bogetræsstov anses for at vare kraeffremkaldende, iseri forbindelse med tiltsætningsstoffer til træbehandling (chromat, træbeskyttessemiddel). Asbestholdt materiale ma kun bearejdes af fagfolk.
- Brug sá víd t muligst stóvudsgnning.
- Sørg for god ventilation på arbejdspladsen.
- Det anbefales at bruge et Åndedrætsværn i filter-klasse P2.
Vær opmaerkoms pa de gældende regler i Deres land vedrørende de bearbjdede materialer.
Arbejdsemnet skal sikres mod at glide, f.eks. ved hjælp af fastspændingsanordninger.
Lysdiode (9): Se aldrig direkte ind i lysstralen med optiske instrumenter, lysdiode klasse 1M, klassificeret after EN 60825-1: 2003, bolgelengde: 400-700 nm; 300~ s
5. Figurer
Figurernefindesi begyndelsen afbrugsanvis- ningen.
Forklaring af symboler:
Bevagelseseretning
Langsom
Hurtig
Forstegear
Andet gear
Skruning
Boring
Uden momentbegrænsning
Slagboring
Nm Drejningsmoment
6. Oversigt
fig.A
1 Selvspendende borepatron
2 Momentindstilling (drejningsmoment, boring, slagboring)*
3 Gearskifter (1./2. gear)
4 Omdrejningsvælger (indstilling af omdrejnings-retning, transportsikring) - på begge sider af maskinen
5 Knap til frigorelse af batteripakke
6 Knap til kapacitetsindikator
7 Kapacitets- og signalindikator
8 Batteripakke
9 Lysdiode
10 Afbrydergreb
*afhaengig af udstyr
7. Anvendelse
7.1 Batteripakke, kapacitets- og signalvisin ng fig.B
Batteripakken skal oplades før den første ibrugtag- ning.
Genoplad batteripakken, nár kapaciteten aftager.
Den optimale opbevaringstemperatur ligger mellem 10^ og 30^ .
7.2 Udtagning/isætning af batteripakke fig.C
7.3 Indstilling af omdrejningsretning, transportsikring (startspaarre) fig. D
7.4 Valg af geartrin fig. E
Indstil kun gearskifteren (3), nár motoren stär stille!
7.5 Indstilling af momentbegrænsning, boring, slagboring fig. F
7.6 Tænd/sluk, indstilling af omdrejningstal fig.A
Tænd, omdrejningstal: Tryk på afbrydergrebet (10). Omdrejningstallet kan ændres ved at trykke på afbrydergrebet.
Sluk: Slip afbrydergrepabet (10). Bemark: Den stoj, der fremkommer, när maskinen slukkes, er konstruktsbetinget (hurtigstop) og har ingen indflydelse på maskinens Funktion og levetid.
7.7 Selvspaendende borepatron fig. G
Hvis værktøj het er blodt skaat, skal der eventuelt efterspaendes after kort tids boring.
Anvisninger vedrørende maskiner med betegnelsen SB....
- Efter at borepatronen er abnet, kan der eventuelt hores en skuren (funktionsbetinget), dette kan
standses ved at dreje muffen i modsat retning.
Opspaending af værktøj:
Drej muffen (1) i retning af "GRIP, ZU", indtil den mærkbare mekaniske modstand er overvundet. OBS! Værktøjet er ikke spændt fast endnu! Drej kraftigt videre (der skal lyde et "klik"), indtil der ikke kan drejes laengere - Forst nu er værktøjet spændt ordentlich fast.
Rengoring: Hold jævnlig maskinen lodret med den selvspændende borepatron nedad, drej muffen helt i retning af "GRIP, ZU" og derefter helt i retning af "AUF, RELEASE". Opsamlet støv falder nu ud af den selvspændende borepatron.
7.8 Afskruning af borepatron Fig. H
Borepatronen skrues pa i omvendr rækkefolge.
8.1 Multifunktionelt overvågningsystem af maskinen
Hvis maskinen slukker af sig selv, har elektronikken aktiveret selvbeskyttelsesfunktionen.
Der lyder et adversellssignal (konstant biplyd).
Signalet slukker after maks. 30 sekunder, eller när afbrydergrebet (10) slippes.
Arsagerogafhjaelpning:
- Batteripakke næsten tomt fig. A, B (elektronikken beskytter batteripakken mod skader som følge af dybdeafladning).
Batteriet er næsten tomt, hvis en lysdiode (7) blinker. Trykevt. på knappen (6), og kontroller ladetilstanden på lysdioderne (7). Hvis batteriet er næsten tomt, skal det oplades!
- Laengerevarende overbelastning af maskinen medforer overophedningsafbrydelse. Lad maskinen eller batteripakken afkole.
Bemark: Hvis batteripakken foles meget varm, afkøles den hurtigere i "AIR COOLED"-opla-deren.
Bemark: Maskinen akoles hurtigere, hvis man lader den kore i tomgang.
- Maskinen afbrydes ved for hoj stromstyrke (som f.eks. opstar ved laengerevarende bloke-ring).
Sluk for maskinen med afbryderen (10).Arbejd derefter normalt videre. Undgå blokering.
9. Tilbehør
Brug kun originalt Metabo tilbehør.
Det komplette tilbehorsprogram vindes pà www.metabo.com eller i hovedkataloget.
10. Reparation
Reparationerpalel-veerktojermakuunudfores af en elektriker!
Henvend Dem til Deres Metabo-forhandler, narr Skal have repareret Deres Metabo el-vaerktoj.
Adresser vindes pà www.metabo.com.
11. Miljøbeskyttelse
Overhold de lokale regler om miljøvenlig bortskaffe. felse og genbrug af udjtente maskiner, emballage og tilbehør.
Batteripakker pågressive bortskaffes sammen med alminderigt husholdningsaffald! Returner defekte eller brugte batteripakker til Metabo-forhandleren!
Smid ikke batteripakker i vandet.
Kun for EU-lande: El-værktøjmaticke smides i husholdningsaffaldet! I henhold til det europæiske direktiv 2002/96/EF om affald af elek-tog elektronisk udstyr og omsættelsen til nati-ovgivning skal brugte el-værktøjer indsamles t og genanvendtes i en recyclingprocess.
Aflad batteripakken i el-vaerktoejet, før den bortskaffes. Beskyt kontakterne mod kortslutning (isoler f.eks.med tape).
12. Tekniske data
fig. I. Vi forbeholder os ret til ændringer i takt med den tekniske udvikling.
U = Batteripakkens spænding
n0 = Tomgangshastighed
Tilspændingsmoment ved skruning:
M1 = Skruning i blodt materiaile (træ)
M3 = Skruning i HARDt materiale (metal)
M4 = Indstilleigt tilspændingsmoment
Maks. bord diameter:
D1maks.= i stal
D2maks = i blodt trae
D3max= i beton
s = Maksimal slagtal
m = Vægt (med mindste batteripakke)
G = Spindelgevind
D_maks. = Borepatronens spændvidde
Samlet vibration (vektorsum af tre retninger) malt int. EN 60745:
Det vibrationsniveau, der er angivet i nærveerende anvisninger, er mål t i henhold til en standardiseret malleproces i EN 60745 og kan bruges til at sammenligne el-værktøj med hinanden. Vibrationsniveauet er også egnet til at foretage en forellobig vurdering af vibrationsbelastningen.
Det angivne vibrationsniveau er baseret pa de vaesentligste anvendelser af el-vaerktojet. Hvis el vaerktojet anvendes til andre formal, med andet vaerktoj ell utilstraekelig vedligeholdelse, kan vibrationsniveauaut afvige fra den angivne verdi. Det kan oge vibrationsbelastningen betydeligt over hele arbeitsperioden.
For at kunne vurdere vibrationsbelastningen nogag-tigt skal der ogsa tages hojde for de perioder, hvor maskinen er slukket eller godt nok korer, men icke anvendes. Det kan reducere vibrationsbelast-ningen betydeligt over hele arbejdspierenoden.
Træf ekstra sikkerhedsforanstaltninger til beskyt-telse af brugeren mod vibrationspavirkninger som f.eks.: Vedligeholdelse af el-værktøj og værktøj, holde hænderne varme, organisation af arbejd-sforløb.
Typiske A-vægtede lydniveauaer:
LDA = Lydtryksniveau
LWA = Lydeffektniveau
K_DA , K_WA = Usikkerhed (lydniveau)
Ved arbejde kan stojniveauet overskride 80 dB(A).
Brug horevaern!
Målevaardier beregnet fj. EN 60745.
De angivne tekniske data er tolerancesat (svarende til de pageelende gyldige standarder).
