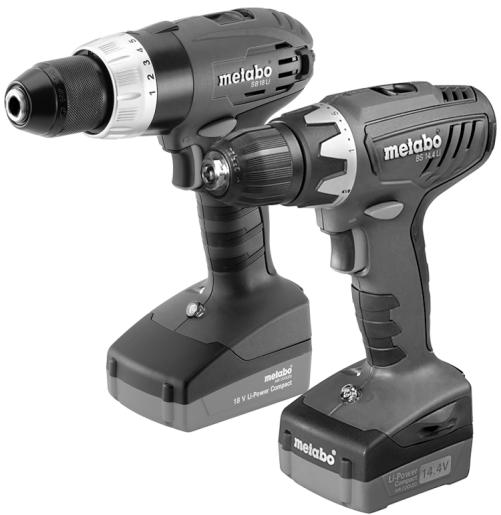

INSTRUKCJA OBSŁUGI BS14LI METABO

Måleværdier beregnet jf. EN 60745. De angivne tekniske data er tolerancesat (svarende til de pågældende gyldige standarder).

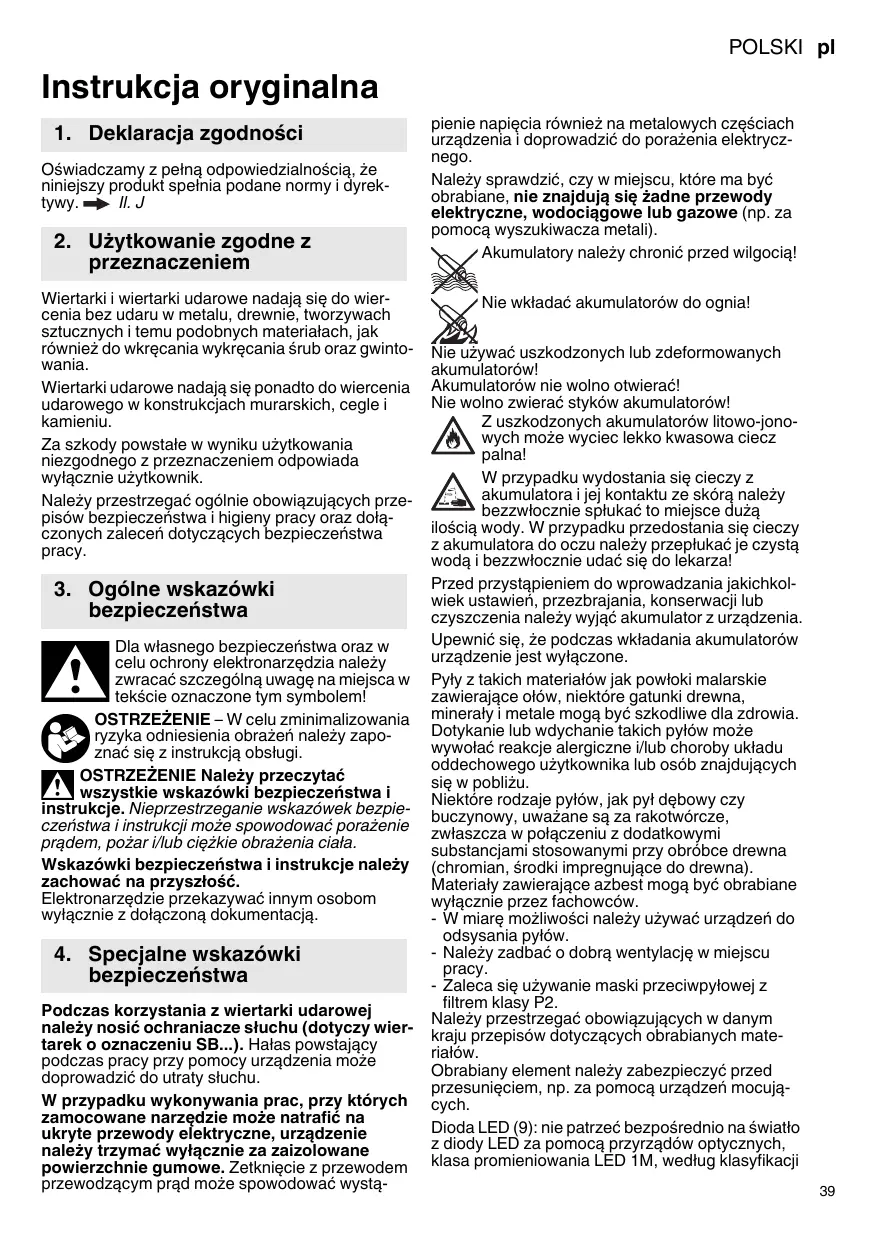

Instrukcja oryginalna 1. Deklaracja zgodności Oświadczamy z pełną odpowiedzialnością, że niniejszy produkt spełnia podane normy i dyrektywy. Il. J

2. Użytkowanie zgodne z przeznaczeniem Wiertarki i wiertarki udarowe nadają się do wiercenia bez udaru w metalu, drewnie, tworzywach sztucznych i temu podobnych materiałach, jak również do wkręcania wykręcania śrub oraz gwintowania. Wiertarki udarowe nadają się ponadto do wiercenia udarowego w konstrukcjach murarskich, cegle i kamieniu. Za szkody powstałe w wyniku użytkowania niezgodnego z przeznaczeniem odpowiada wyłącznie użytkownik. Należy przestrzegać ogólnie obowiązujących przepisów bezpieczeństwa i higieny pracy oraz dołączonych zaleceń dotyczących bezpieczeństwa pracy.

3. Ogólne wskazówki bezpieczeństwa Dla własnego bezpieczeństwa oraz w celu ochrony elektronarzędzia należy zwracać szczególną uwagę na miejsca w tekście oznaczone tym symbolem! OSTRZEŻENIE – W celu zminimalizowania ryzyka odniesienia obrażeń należy zapoznać się z instrukcją obsługi. OSTRZEŻENIE Należy przeczytać wszystkie wskazówki bezpieczeństwa i instrukcje. Nieprzestrzeganie wskazówek bezpieczeństwa i instrukcji może spowodować porażenie prądem, pożar i/lub ciężkie obrażenia ciała. Wskazówki bezpieczeństwa i instrukcje należy zachować na przyszłość. Elektronarzędzie przekazywać innym osobom wyłącznie z dołączoną dokumentacją.

4. Specjalne wskazówki bezpieczeństwa Podczas korzystania z wiertarki udarowej należy nosić ochraniacze słuchu (dotyczy wiertarek o oznaczeniu SB...). Hałas powstający podczas pracy przy pomocy urządzenia może doprowadzić do utraty słuchu. W przypadku wykonywania prac, przy których zamocowane narzędzie może natrafić na ukryte przewody elektryczne, urządzenie należy trzymać wyłącznie za zaizolowane powierzchnie gumowe. Zetknięcie z przewodem przewodzącym prąd może spowodować wystą-

POLSKI pl pienie napięcia również na metalowych częściach urządzenia i doprowadzić do porażenia elektrycznego. Należy sprawdzić, czy w miejscu, które ma być obrabiane, nie znajdują się żadne przewody elektryczne, wodociągowe lub gazowe (np. za pomocą wyszukiwacza metali). Akumulatory należy chronić przed wilgocią! Nie wkładać akumulatorów do ognia! Nie używać uszkodzonych lub zdeformowanych akumulatorów! Akumulatorów nie wolno otwierać! Nie wolno zwierać styków akumulatorów! Z uszkodzonych akumulatorów litowo-jonowych może wyciec lekko kwasowa ciecz palna! W przypadku wydostania się cieczy z akumulatora i jej kontaktu ze skórą należy bezzwłocznie spłukać to miejsce dużą ilością wody. W przypadku przedostania się cieczy z akumulatora do oczu należy przepłukać je czystą wodą i bezzwłocznie udać się do lekarza! Przed przystąpieniem do wprowadzania jakichkolwiek ustawień, przezbrajania, konserwacji lub czyszczenia należy wyjąć akumulator z urządzenia. Upewnić się, że podczas wkładania akumulatorów urządzenie jest wyłączone. Pyły z takich materiałów jak powłoki malarskie zawierające ołów, niektóre gatunki drewna, minerały i metale mogą być szkodliwe dla zdrowia. Dotykanie lub wdychanie takich pyłów może wywołać reakcje alergiczne i/lub choroby układu oddechowego użytkownika lub osób znajdujących się w pobliżu. Niektóre rodzaje pyłów, jak pył dębowy czy buczynowy, uważane są za rakotwórcze, zwłaszcza w połączeniu z dodatkowymi substancjami stosowanymi przy obróbce drewna (chromian, środki impregnujące do drewna). Materiały zawierające azbest mogą być obrabiane wyłącznie przez fachowców. - W miarę możliwości należy używać urządzeń do odsysania pyłów. - Należy zadbać o dobrą wentylację w miejscu pracy. - Zaleca się używanie maski przeciwpyłowej z filtrem klasy P2. Należy przestrzegać obowiązujących w danym kraju przepisów dotyczących obrabianych materiałów. Obrabiany element należy zabezpieczyć przed przesunięciem, np. za pomocą urządzeń mocujących. Dioda LED (9): nie patrzeć bezpośrednio na światło z diody LED za pomocą przyrządów optycznych, klasa promieniowania LED 1M, według klasyfikacji 39

pl POLSKI EN 60825-1: 2003, długość fali: 400-700 nm; 300 µs.

Wybór stopnia przełożenia Il. E Przełącznik (3) uruchamiać tylko przy zatrzymanym silniku!

Ustawianie ograniczenia momentu obrotowego, wiercenie, wiercenie udarowe Il. F

5. Ilustracje Ilustracje znajdują się na początku instrukcji obsługi. Objaśnienia do symboli: Kierunek ruchu Wolno Szybko Pierwszy bieg Drugi bieg Śruby Wiertło Bez ograniczenia momentu obrotowego Wiercenie udarowe Nm

6. Przegląd Il. A 1 Szybkomocujący uchwyt wiertarski 2 Tuleja (moment obrotowy, wiercenie, wiercenie udarowe)* 3 Przełącznik (1./2. bieg) 4 Przełącznik kierunku obrotów (wybór kierunku obrotów, zabezpieczenie na czas transportu) z obu stron urządzenia 5 Przycisk odblokowywania akumulatora 6 Przycisk wskaźnika pojemności 7 Wskaźnik pojemności i sygnalizator 8 Akumulator 9 Dioda LED 10 Przycisk * w zależności od wyposażenia

Akumulator, wskaźnik pojemności i sygnalizator

Il. B Przed pierwszych użyciem należy naładować akumulator. W przypadku spadku mocy należy ponownie naładować akumulator. Optymalna temperatura składowania wynosi od 10°C do 30°C.

Wyjmowanie, wkładanie akumulatora Il. C

Ustawianie kierunku obrotów, zabezpieczenie transportowe (blokada włączania) Il. D

Włączanie/wyłączanie, regulowanie prędkości obrotowej Il. A Włączanie, prędkość obrotowa: nacisnąć przełącznik (10). Prędkość obrotową można zmieniać poprzez naciskanie na przycisk. Wyłączanie: zwolnić przycisk (10). Wskazówka: Hałas występujący przy wyłączaniu urządzenia jest spowodowany rodzajem konstrukcji (szybkie zatrzymanie) i wywiera wpływu na funkcjonowanie oraz długość okresu eksploatacji urządzenia. 7.7

Szybkomocujący uchwyt wiertarski Il. G W przypadku miękkiego chwytu narzędzia ewentualnie trzeba dokręcić narzędzie po krótkim czasie wiercenia. Wskazówki dotyczące urządzeń z oznaczeniem SB...: 1. Słyszalne ewentualnie po otwarciu uchwytu grzechotanie (uwarunkowane konstrukcyjnie) zostanie usunięte przez pokręcenie tuleją w przeciwną stronę. 2. Montowanie narzędzia: Obrócić tuleję (1) w kierunku "GRIP, ZU", aż zostanie pokonany wyczuwalny opór mechaniczny. Uwaga! Narzędzie nie jest jeszcze zamocowane! Kręcić mocno tak długo (musi być przy tym słyszalne "klikanie"), aż dalsze kręcenie nie będzie już możliwe - dopiero teraz narzędzie jest bezpiecznie zamocowane. Czyszczenie: Od czasu do czasu odwrócić urządzenie i skierować szybkomocujący uchwyt wiertarski ku dołowi, następnie obrócić do oporu tuleję w kierunku „GRIP, ZU“, a potem w kierunku „AUF, RELEASE“. Nagromadzony pył wysypie się z uchwytu wiertarskiego. 7.8

Odkręcanie uchwytu wiertarskiego Il. H Nakręcanie wykonywane jest w odwrotnej kolejności.

8. Usuwanie usterek Wielofunkcyjny system kontrolny urządzenia Samoczynne wyłączenie się urządzenia oznacza, że zadziałał układ elektroniczny trybu samozabezpieczenia. Włączy się ostrzegawczy sygnał dźwiękowy (ciągły pisk). Sygnał ten wyłącza się po maks. 30 sekundach lub po zwolnieniu przycisku (10). 8.1

POLSKI pl Przyczyny usterek i sposoby ich usuwania: 1. Akumulator jest prawie wyczerpany Il. A, B (układ elektroniczny chroni akumulator przed całkowitym rozładowaniem). Miganie diody LED (7) oznacza prawie całkowite rozładowanie akumulatora. W takim przypadku należy nacisnąć przycisk (6), w celu sprawdzenia za pomocą diod LED (7) stanu naładowania. W razie całkowitego rozładowania akumulatora, należy go ponownie naładować. 2. Długotrwałe przeciążenie urządzenia prowadzi do odłączenia wskutek przegrzania. Należy odczekać do ostygnięcia narzędzia lub akumulatora. Wskazówka: Jeśli akumulator jest bardzo ciepły, wówczas zalecane jest umieszczenie go w ładowarce „AIR COOLED“ w celu szybszego schłodzenia. Wskazówka: Urządzenie ostygnie szybciej, jeśli będzie pozostawione na biegu jałowym. 3. Przy zbyt wysokim natężeniu prądu (np. w sytuacji dłuższego zblokowania) nastąpi wyłączenie urządzenia. Wyłączyć urządzenie za pomocą przełącznika (10). Następnie kontynuować pracę. Unikać ponownego zblokowania.

9. Akcesoria Należy stosować wyłącznie oryginalne akcesoria Metabo. Pełny zestaw akcesoriów patrz www.metabo.com lub katalog główny.

10. Naprawa Wszelkie naprawy elektronarzędzi mogą być wykonywane wyłącznie przez wykwalifikowanych elektryków! W sprawie naprawy elektronarzędzia należy się zwrócić do przedstawicielstwa Metabo. Adresy są podane na stronie www.metabo.com. Listę części zamiennych można pobrać pod adresem www.metabo.com.

11. Ochrona środowiska Należy przestrzegać krajowych przepisów dotyczących utylizacji zużytych urządzeń, opakowań i akcesoriów zgodnie z ochroną środowiska naturalnego oraz zasadami recyklingu. Akumulatorów nie wolno wyrzucać wraz z odpadami z gospodarstwa domowego! Uszkodzone lub zużyte akumulatory należy oddawać do punktu sprzedaży produktów Metabo! Nie wrzucać akumulatorów do wody. Dotyczy tylko państw UE: nie wolno wyrzucać elektronarzędzi razem z odpadami komunalnymi! Zgodnie z dyrektywą europejską 2002/96/WE dotyczącą zużytego sprzętu elektrycznego i elektronicznego oraz jej stosowaniem zgodnym z prawem państwowym zużyte elek-

tronarzędzia muszą być zbierane osobno i podawane odzyskowi surowców wtórnych zgodnemu z przepisami o ochronie środowiska. Przed utylizacją należy rozładować akumulator w elektronarzędziu. Zabezpieczyć styki przed zwarciem (np. zaizolować taśmą klejącą).

12. Dane techniczne Il. I. Zastrzegamy sobie prawo do zmian konstrukcyjnych. U = Napięcie akumulatora n0 = Obroty na biegu jałowym Moment dociągnięcia przy przykręcaniu: = Wkręcanie miękkie (drewno) M1 = Wkręcanie twarde (metal) M3 M4 = Regulowany moment dociągający Maks. średnica wiertła: D1 max = w stali D2 max = w miękkim drewnie D3 max = w betonie

s = maks. liczba udarów m = ciężar (z najmniejszym akumulatorem) G = gwint trzpienia D max = rozwartość uchwytu wiertarskiego Całkowita wartość drgań (suma wektorowa z trzech kierunków) ustalona zgodnie z EN 60745: ah, ID = wartość emisji wibracji (wiercenie udarowe w betonie) ah, D = wartość emisji wibracji (wiercenie w metalu) ah, s = wartość emisji wibracji (wkręcanie bez udaru) Kh, ... = nieoznaczoność (wibracja) Podany w tych instrukcjach poziom drgań zmierzony został zgodnie z metodą pomiaru ustaloną w normie EN 60745 i może zostać wykorzystany przy porównywaniu elektronarzędzi. Nadaje się również do tymczasowego oszacowania obciążenia przez drgania. Podany poziom drgań określony został w odniesieniu do głównych zastosowań urządzenia. Jeśli jednak elektronarzędzie użyte zostanie do innych zastosowań, z wykorzystaniem innych wierteł lub będzie użytkowane bez należytej konserwacji, wówczas poziom drgań może się różnić od podanego. Może to znacznie zwiększyć obciążenie drganiami na przestrzeni całego czasu pracy. W celu dokładnego oszacowania obciążenia drganiami należy uwzględnić również ten czas, w którym urządzenie jest wyłączone albo wprawdzie pracuje, ale nie jest faktyczne wykorzystywane. Może to znacznie zmniejszyć obciążenie drganiami na przestrzeni całego czasu pracy. Należy podjąć dodatkowe czynności zabezpieczające użytkownika przed skutkiem drgań jak na przykład: konserwacja elektronarzędzia i wierteł, rozgrzewka rąk, właściwa organizacja przebiegu pracy. Typowe mierzone poziomy emisji hałasu, skorygowane charakterystyką częstotliwościową A: LpA = poziom ciśnienia akustycznego LWA = poziom mocy akustycznej 41

pl POLSKI KpA, KWA= nieoznaczoność (poziomu hałasu)

Podczas pracy poziom hałasu może przekroczyć wartość 80 dB(A). Nosić ochraniacze słuchu! Wartości pomiarów zostały ustalone w oparciu o EN 60745. Wyszczególnione dane techniczne obarczone są błędem tolerancji (odpowiednio do obowiązujących standardów).
