Type de produit	Tensiomètre de poignet
Marque	KAZ (Braun)
Modèle	BP 2510
Alimentation	2 piles LR03 (AAA) alcalines ou rechargeables
Autonomie des piles	Environ 300 mesures avec piles alcalines neuves
Plage de mesure de la tension	50 – 250 mmHg (diastolique – systolique)
Plage de mesure du pouls	40 – 160 battements/min
Précision de la tension	± 3 mmHg (pression du manchon), ± 5% pour le pouls
Mémoire	30 dernières mesures (tension et pouls)
Fonctions principales	Mesure automatique, indicateur de position cardiaque, arrêt automatique, détection d'arythmie
Tour de poignet compatible	13,5 – 20 cm
Conditions de fonctionnement	+10°C à +40°C, jusqu'à 85% HR
Conditions de stockage	-20°C à +60°C
Entretien et nettoyage	Nettoyer le boîtier avec un chiffon doux et humide ; nettoyer le manchon avec un chiffon humide, ne pas laver
Sécurité	Usage domestique uniquement ; consulter un médecin en cas d'arythmie, stimulateur cardiaque, etc.
Garantie	2 ans contre les vices de fabrication
Validation clinique	Conforme à l'AAMI-SP10
Dimensions (estimation)	Environ 70 x 70 x 30 mm
Poids (estimation)	Environ 100 g (sans piles)

FOIRE AUX QUESTIONS - BP 2510 KAZ

Comment effectuer une mesure correcte de la tension artérielle ?

Fixez le tensiomètre sur la partie étroite de l'avant-bras dénudé, manchon bien serré. Asseyez-vous, détendez-vous, ne parlez pas et ne bougez pas. Appuyez sur le bouton marche/arrêt. Suivez les flèches d'indicateur de position pour placer le poignet au niveau du cœur. La mesure démarre automatiquement.

Que signifient les codes d'erreur affichés (par exemple 64, 81, 01) ?

Les codes supérieurs à 64 (ex: 64) indiquent que le manchon est trop desserré ou mal installé. Les codes inférieurs à 64 (ex: 81) signalent une erreur système. Le code 01 indique une mauvaise position de mesure. Consultez la notice complète pour les solutions détaillées.

Comment consulter les mesures stockées dans la mémoire ?

Éteignez l'appareil, puis appuyez sur le bouton mémoire « mem ». La dernière mesure s'affiche. Appuyez plusieurs fois pour faire défiler les 30 dernières mesures. Le numéro en haut à gauche indique le rang (0 = plus ancienne, 29 = plus récente).

Puis-je désactiver l'indicateur de position ?

Oui. Éteignez l'appareil, appuyez 2 secondes sur le bouton de sélection (D). Le symbole clignotant apparaît. Appuyez sur I/O pour passer de « on » à « -- ». Confirmez avec le bouton mémoire. Pour réactiver, répétez l'opération.

Que faire si les piles sont faibles ?

Le symbole de piles faibles s'affiche (clignotant ou fixe). Si clignotant, les mesures sont encore possibles mais remplacez rapidement les piles par deux piles alcalines LR03 (AAA). Si fixe, la mesure est impossible ; remplacez les piles immédiatement.

Comment nettoyer et entretenir le tensiomètre ?

Nettoyez le boîtier avec un chiffon doux et humide. Le manchon peut être nettoyé avec un chiffon humide, mais ne le lavez pas à l'eau ni au sec. N'exposez pas l'appareil au soleil direct ou à une humidité extrême.

Le tensiomètre nécessite-t-il un calibrage ?

Le produit est calibré en usine. S'il est utilisé conformément aux instructions, aucun recalibrage n'est nécessaire. En cas de doute sur la précision, contactez le Service Après-Vente Braun.

Quelles sont les contre-indications d'utilisation ?

Les personnes souffrant d'arythmie cardiaque, de constriction vasculaire, d'athérosclérose, de diabète ou portant un stimulateur cardiaque doivent consulter un médecin avant utilisation. L'appareil est destiné à un usage domestique uniquement.

Pourquoi les mesures successives diffèrent-elles ?

La tension artérielle varie naturellement. Des variations de 10 à 20 mmHg sont normales. Assurez-vous de mesurer au même moment, dans les mêmes conditions, et attendez 3 minutes entre deux mesures.

Comment utiliser des piles rechargeables ?

Utilisez des piles rechargeables LR03 (AAA). Le symbole de batterie faible peut apparaître plus tôt qu'avec des piles alcalines, mais cela n'affecte pas la précision. Remplacez-les quand nécessaire.

MODE D'EMPLOI BP 2510 KAZ

Appelez Braun Belgique (02) 711 92 11

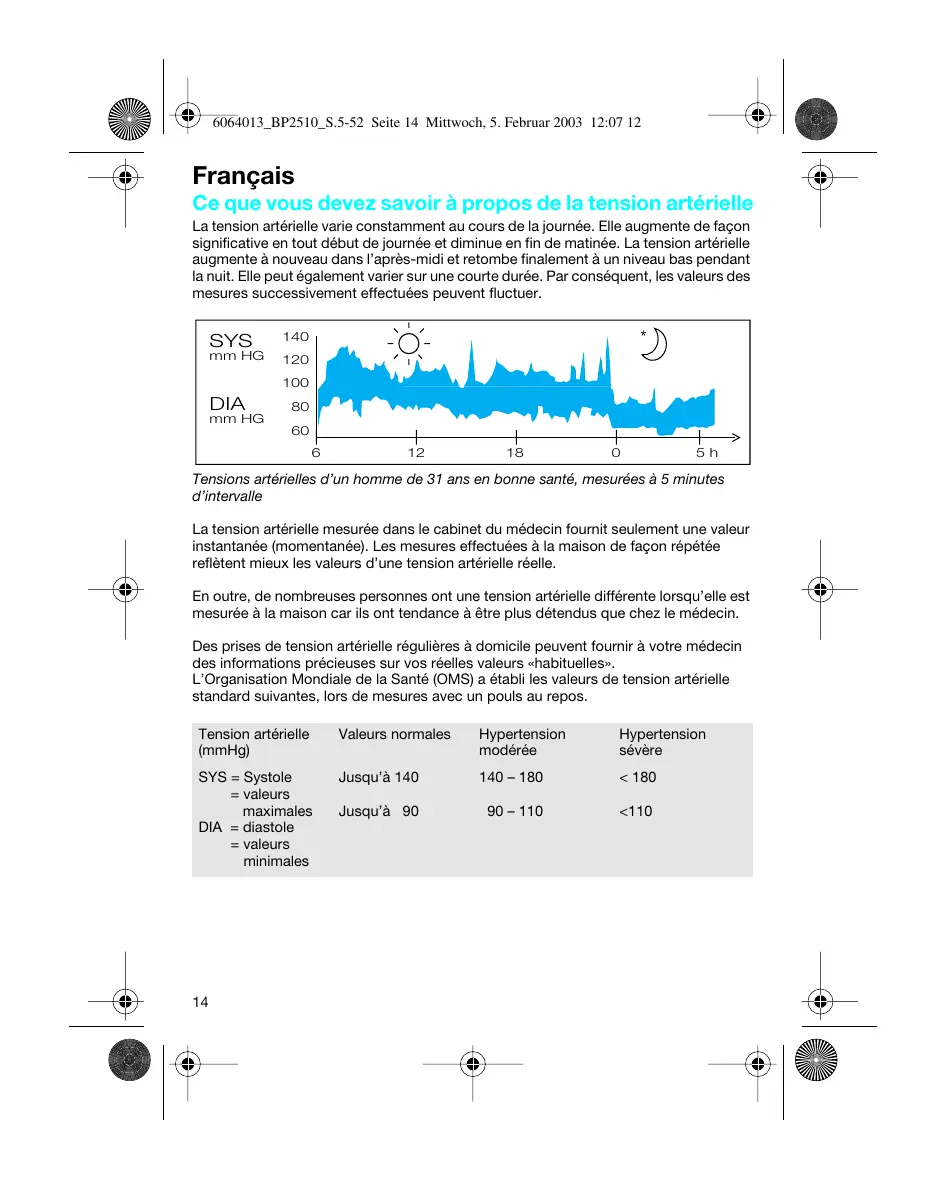

Ce que vous devez savoir à propos de la tension artérielle

La tension artérielles varie constamment au cours de la journée. Elle augmente de façon significative en tout début de journée et diminue en fin de matinée. La tension artérielle augmente à nouveau dans l'après-midi et retombe finalement à un niveau bas pendant la nuit. Elle peut également varier sur une courte durée. Par conséquent, les valeurs des mesures successivement effectuées peuvent fluctuer.

Tensions artérielles d'un homme de 31 ans en bonne santé, mesurées à 5 minutes d'intervalle

La tension artérielle mesurée dans le cabinet du médecin fournit seulement une valeur instantanée (momentanée). Les mesures effectuées à la maison de façon répétée reflètent moins les valeurs d'une tension artérielle réelle.

En outre, de nombreuses personnes ont une tension artérielle différente lorsqu'elle est mesurée à la maison car ils ont tendance à être plus détendus que chez le médecin.

Des prises de tension artérielle régulières à domicile peuvent fournir à votre médecin des informations précieuses sur vos réelles valeurs «habituuelles».

L'Organisation Mondiale de la Santé (OMS) a établi les valeurs de tension artérielle standard suivantes, lors de mesures avec un pouls au repos.

Tension arterielle (mmHg)	Valeurs normales	Hypertension modérée	Hypertension sévère
SYS = Systole	Jusqu'à 140	140 – 180	< 180
= valeurs
maximales	Jusqu'à 90	90 – 110	<110
DIA = diastole
= valeurs
minimales

Ce que vous devez savoir à propos de ce tensiomètre

Pour des mesures précises, tous les tensiomètres de poignet doivent être positionnés au niveau du cœur. Exemple: si le manchon est positionné 20 cm en dessous du niveau du cœur comme montré sur la gauche (par exemple en plaçant le bras sur une table), la lecture que vous obtiendrezz est trop élevée d'environ 15 mmHg.

Pour cette raison, le SensorControl de Braun dispose d'un système unique de positionnement actif qui vous guide, à l'aide de flèches sur votre écran, pour positionner vos bras dans la bonne position de mesure située au niveau du cœur.

Votre tensiomètre offre par ailleurs les avantages suivants :

• Manipulation facile grâce aux larges boutons et au grand écran d'affichage
• Stockage automatique des 30 dernières mesures avec à la fois la valeur de la tension artérielle et le pouls
• Manchon confortable

• Pour garantir des résultats précis, veuillez lire attentivement ces instructions.
• Ce produit est conçu uniquement pour un usage domestique. Gardez le tensiomètre et ses piles hors de portée des enfants.
• Les personnes atteintes d'arhythmie cardiaque, de constriction vasculaire, d'athérosclérose aux extrémités, de diabète ou les utilisateurs de stimulateurs cardiaques doivent consulter leur médecin avant de mesurer eux-mêmes leur tension artérielle, car des écarts de valeurs tensionnelles peuvent être mesurés dans ces cas.
• Consulter votre médecin en cas de doute, spécialement si vous êtes sous traitement médicinal ou si vous prenez des médicaments. L'utilisation de ce tensiometre ne doit pas remplacer une consultation chez votre médecin.

Description du produit

A Affichage B Bouton mémoire (« mem ») C Bouton marche/arrêt « I/O » D Bouton de sélection E Compartiment à piles F Couvercle du compartiment à piles G Manchon

Mise en place des piles

Utilisez des piles alcalines, de type LR03 (AAA) (par exemple : Duracell Ultra) comme celles fournies avec l'appareil ou bien des piles rechargeables. - Ouvrez le couvercle du compartiment à piles (F) et insérez deux piles en respectant la polarité (voir les symboles dans le compartiment à piles (E)). Des piles neuves (Duracell Ultra) assurent environ 300 mesures. - Ne jetez que les piles usagées. Elles ne doivent pas être jetées avec les ordures ménagères, mais remises dans un centre de collecte ou chez votre revendeur.

Utilisation de piles rechargeables

Dans le cas de l'utilisation de piles rechargeables, le symbole « batterie faible » peut apparaître plus tôt sur l'affichage qu'avec des piles alcalines. Cependant, cela n'affectera en rien la précision des mesures.

Règles de base pour une mesure correcte de la tension artérielle

• Prenez toujours les mesures au même moment de la journée, de préférence le matin, dans les mêmes conditions.
• Ne pas prendre de mesure moins d'une demi-heure après avoir fumé ou après avoir bu du café ou du thé.
• Retirez du poignet montre et bijoux avant la mise en place du dispositif sur le bras utilisé pour la mesure.
• Pendant la mesure, asseyez-vous, détendez-vous, restez tranquille sans bouger ni parler.
• Attendez environ 3 minutes avant d'effectuer une nouvelle mesure.

Prise des mesures

Pour une mesure fiable de la tension artérielle, assurez-vous de la position adéquate au niveau du cœur. La position des flèches sur l'affichage vous guidera pour placer votre bras dans la bonne position au niveau du cœur.

1. Fixez le dispositif sur la partie étroite de votre avant-bras dénudé.

Assurez-vous que le manchon est bien serré.

1. Appuyez sur le bouton rouge I/O de marche/arrêt (C).

1. Prenez le coude du bras où se situe l'appareil avec la main opposée.

Bougez lentement l'avant-bras (comme indiqué) vers le haut ou vers le bas en suivant la direction indiquée par les flèches.

1. Lorsque l'appareil est correctement positionné, le symbole d'un cœur s'affiche sur l'écran et un bip retentit. La mesure commence alors automatiquement.

Lorsque la prise de mesure est terminée, un signal sonore retentit à nouveau et la mesure s'affiche sur l'écran:

Valeur supérieure (systolique)

Valeur inférieure (diastolique)

Pouls

Important :

15 secondes après la mise en route du tensionsmère, la prise de mesure est automatiquement déclenchée, même si la bonne position de mesure n'a pas été adoptée.

À tout moment, vous pouvez arrêter le tensionsmère : appuyez sur le bouton de marche/arrêt « I/O » (C).

Mise à l'arrêt de l'appareil

Appuyez sur le bouton I/O pour allumer la tensiomètre. Si vous ne le faites pas, il s'éteindra automatiquement au bout de 2 minutes.

Fonction mémoire

Votre tensiometre stocke les mesures des 30 dernières mesures. L'enregistrement est fait automatiquement sans avoir à appuyer sur la touche mémoire après une mesure. La mémoire ne peut pas être effacée. Une fois la mémoire complète, les plus vieilles valeurs seront remplacées par des plus récentes.

Rappel des valeurs mémorisées

Pour consulter les valeurs mémorisées, éteignez l'appareil puis appuyez sur le bouton mémoire « mem » (B).

La dernière mesure sera affichée. Le nombre dans le coin supérieur gauche de l'écran indique la position des mesures dans la mémoire (0 étant la plus ancienne et 29 la plus récente).

Appuyer à plusieurs reprises sur le bouton mémoire qui fera défilier une à une les valeurs mémorisées.

Indicateur de position

Au moyen du bouton de sélection (D) placez en dessous du couvercle du compartiment à piles, vous pouvez désactiver l'indicateur de position (par ex: si vous voulez faire vos mesures en position couchée).

Procédez de la façon suivante:

• Eteignez tout d'abord l'appareil. Appuyez 2 sec. sur le "bouton de sélection".
• Le symbole de l'indicateur de position (clignotant) apparaît près du symbole « on ».
• Appuyez sur le bouton I/0 pour modifier l'affichage de « on » (indicateur de position activé) à « -- » (indicateur de position désactivé).
• Pour confirmer le changement de réglage, appuyez sur le bouton mémoire.

Remarque :

En l'absence de validation de la modification par pression sur le bouton I/O, l'appareil s'éteindra automatiquement au bout de 2 minutes sans prendre en compte les modifications demandées.

Entretien et nettoyage

Nettoyez le boîtier de l'appareil avec un chiffon doux et humide. Les tâches faites sur le manchon (G) peuvent être retirées avec précaution à l'aide d'un chiffon humide. Ne pas nettoyer le manchon, que ce soit à l'eau ou à sec. Ne pas stocker l'appareil en plein soleil ou dans des conditions d'humidité extrêmes.

Calibrage

Ce produit a fait l'objet d'un calibrage au moment de sa fabrication. S'il est utilisé conformément aux instructions, il ne sera pas nécessaire de procéder à un recalibrage. Si, à quelque moment que ce soit, vous doutez de la précision de mesure, veuillez contacter le Service Après-Vente Braun.

La date de fabrication est indiquée par un numéro de LOT situé au dos de l'appareil. Le premier nombre après LOT correspond au dernier chiffre de l'année de fabrication. Les 3 numéros suivants indiquent le jour de l'année de fabrication. Par exemple: LOT 2 116 xx xx - ce produit a été fabriqué au cours du 116ème jour de l'année 2002.

Que faire en cas de...

Problème	Situation	Solution
+	Les piles sont faibles. Les mesures sont encore possibles. Avec des piles recharge-ables, le symbole « batteries faibles » peu apparaitre plus+tôt qu'avec des piles alcalines.	Remplacer rapidement les piles.
(clignantant)	Les piles sont déchargées. Les mesures en mémoire peuvent être consultées mais toute prise de mesure est impossible.	Remplacer les piles.
64	Le manchon est trop des-serré ou ne peut pas être gonflé.	Bien desserrer le manchon et renouveler la mesure suivant les indications fournies dans la rubrique « Prise des mesures ».
par ex.	Message d'erreur indiquant un chiffre supérieur à 64 : Le manchon n'est pas correctement installé.	Bien desserrer le manchon et renouveler la mesure suivant les indications fournies dans la rubrique « Prise des mesures ».
81	Message d'erreur indiquant un chiffre inférieur à 64 : Erreur du système	Faire vérifier le produit par le ServiceAprès-Vente de Braun.
par ex.	Message d'erreur indiquant un chiffre inférieur à 64 : Erreur du système
01	La position pour une mesure exacte ne doit pas être correcte.	Renouveler la mesure suivant les indications fournies dans la rubrique « Prise des mesures » ou désactiver l'indicateur de position.
La lecture des mesures successives diffère considérable.	La tension artérielle est une valeur fluctuante. Pour des adults enonne sante, des variations de 10 à 20 mmHg sont possibles.	Aucune
	Le manchon n'est pas correctement placé.	S'assurer que le dispositif est placé de la façon suivante:• sur la partie la plus étroite de l'avant-bras• avec l'écran sur le dessus• avec le compartment à piles le long du corps de l'utilisateur à une distance d'environ 2 cm de la base du pouce.
	Les mesures ne sont pas toutes faites au niveau du cœur.	Pour chaque mesure, procéder exactement suivant les indications fournies dans la rubrique « Prise des mesures ».
	Parler, tousser, rire, bouger etc... en cours de mesure peuvent influencer la lecture.	Pendant la mesure, se détendre, ne pas bouger et ne pas parler.
Avant la mesure, l'indicateur de position ne fonctionne pas.	L'indicateur de position est désactivé.	Se reporter au chapitre « Indicateur de position » pour activer cet indicateur de position.

Spécifications du produit

Modèle: BP 2510

Principe de fonctionnement: Méthode oscillométrique

Indicateur : Affichage à cristaux liquides

Plage de mesure: 0 - 300 mmHg (tension de manchon)

40 - 160 / min (fréquence du pouls)

Plage de mesure de la tension artérielle :

50 mmHg (valeur diastolique minimale)

250 mmHg (valeur systolique maximale)

Précision (Laboratoire) : ± 3 mmHg (tension du manchon)

± 5% (fréquence du pouls)

Précision clinique d'auscultation :

Conforme à l'AAMI-SP10 avec comme référence

< 5 mmHg de compensation systématique

< 8 mmHg de variation standard

Gonflage : Automatique, adapté à la tension artérielle

Dégonflage Soupape de réglage électronique, adaptée à la tension artérielle

Alimentation : 2 piles, type LR03 (AAA)

fonctionnement: +10^ +40^

Température de stockage : -20 °C à +60 °C

Humidité : jusqu'à 85% RH

Manchon : Utilisable pour un tour de poignet de 13,5 à 20 cm

Validation clinique : Conforme à l'AAMI-SP10 avec la référence

d'auscultation.

(Bien tenir compte qu'une différence sur les mesures tensionnelles peut dépendre du calibrage de l'appareil)

Équipement de type BF

Peut faire l'objet de modifications sans préavis.

Ce produit est conforme aux standards suivants :

DIN EN 60601-1:3/96 « Equipement Médical électrique » -

Partie 1: Conditions générales de sécurité

DIN EN 1060-1: 12/95, AMD 1 09/02 « Sphygmomanomètres non-invasifs » -

Partie 1: Conditions générales

DIN EN 1060-3: 9/97 « Sphygmomanomètres non-invasifs » -

Partie 3: Conditions supplémentaires pour les systèmes de mesure de la tension artérielle électromécaniques

Garantie

Nous accordons une garantie de 2 ans sur ce produit, à partir de la date d'achat. Pendant la durée de la garantie, Braun prendra gracieusement à sa charge la réparation des vices de fabrication ou de matière en se réservant le droit de décider si certaines pièces doivent être réparées ou si l'appareil lui-même doit être échangé.

Cette garantie s'étend à tous les pays où cet appareil est commercialisé par Braun ou son distributeur exclusif.

Cette garantie ne couvre pas : les dommages occasionnés par une utilisation inadéquate et l'usure normale. Cette garantie devient caduque si des réparations ont été effectuées par des personnes non agrées par Braun et si des pièces de rechange ne provenant pas de Braun ont été utilisées.

Pour toute réclamation intervenant pendant la période de garantie, rapportez l'appareil ainsi que l'attestation de garantie à votre revendeur ou à un Centre Service Agréé Braun.

Appelez au 01.47.48.70.00 pour connaître le Centre Service Agréé Braun le plus proche de chez vous.

Clause spéciale pour la france

Outre la garantie contractuelle exposée ci-dessus, nos clients bénéficient de la garantie légale des vices cachés prévue aux articles 1641 et suivants du Code civil.

Pour une mesure fiable de la tension artérielle, assurez-vous de la position adéquate au niveau du cœur. La position des flèches sur l'affichage vous guidera pour placer votre bras dans la bonne position au niveau du cœur.

1. Fixez le dispositif sur la partie étroite de votre avant-bras dénudé.

Assurez-vous que le manchon est bien serré.

1. Appuyez sur le bouton rouge I/O de marche/arrêt (C).

1. Prenez le coude du bras où se situe l'appareil avec la main opposée.

Bougez lentement l'avant-bras (comme indiqué) vers le haut ou vers le bas en suivant la direction indiquée par les flèches.

1. Lorsque l'appareil est correctement positionné, le symbole d'un cœur s'affiche sur l'écran et un bip retentit.

La mesure commence alors automatiquement.
