Type de produit	Tensiomètre
Marque	KAZ
Modèle	BP 3550
Principe de fonctionnement	Méthode oscillométrique
Affichage	Affichage à cristaux liquides (LCD)
Plage de mesure (pression du manchon)	0 – 320 mmHg
Mesure de la tension artérielle	Systolique : jusqu'à 250 mmHg, Diastolique : à partir de 30 mmHg
Fréquence du pouls	30 – 150 battements/min
Précision	Pression : ±3 mmHg, Pouls : ±5% de la lecture
Gonflage	Automatique, doux, adapté à la pression artérielle
Alimentation	2 piles alcalines LR03 (AAA)
Autonomie	Environ 300 mesures avec piles Duracell neuves
Tour de poignet compatible	13,5 cm à 20 cm
Mémoire	Jusqu'à 80 mesures (modèle BP 3550)
Fonctions	Indicateur de position, Système de confirmation, Mémoire, Désactivation de l'indicateur
Température de fonctionnement	+10 °C à +40 °C
Température de stockage	-20 °C à +60 °C
Humidité de fonctionnement	Jusqu'à 85 % HR
Entretien et nettoyage	Nettoyer le boîtier avec un chiffon doux et humide. Manchon : nettoyer délicatement avec un chiffon humide. Ne pas laver à l'eau ni au sec. Éviter le soleil direct et l'humidité extrême.
Sécurité	Usage domestique uniquement. Garder hors de portée des enfants. Consulter un médecin en cas d'arythmie, de constriction vasculaire, d'artériosclérose, de diabète ou de port de stimulateur cardiaque.
Garantie	2 ans à compter de la date d'achat (sous réserve des conditions)
Conformité	DIN EN 60601-1, DIN EN 1060-1/3, directive CE 93/42/CEE
Informations générales	Date de fabrication indiquée par le numéro LOT au dos de l'appareil. Exemple : LOT 4116 = 116e jour de 2004.

FOIRE AUX QUESTIONS - BP 3550 KAZ

Comment bien positionner le tensiomètre sur le poignet ?

Placez l'appareil sur le côté paume de votre poignet, à environ 2 cm au-dessus de la ligne de paume. Fermez le manchon avec le système EasyClick jusqu'au clic. L'aide au placement (I) vous aide à respecter la distance.

Que signifie l'indicateur de position (A) ?

L'indicateur de position vous aide à maintenir le tensiomètre au niveau du cœur. Une icône de bras et un signal sonore confirment la bonne position, puis la mesure démarre automatiquement.

Combien de mesures l'appareil peut-il mémoriser ?

Le modèle BP 3550 peut stocker jusqu'à 80 mesures. Les lectures sont automatiquement enregistrées. Une fois la mémoire pleine, les plus anciennes sont remplacées.

Comment régler la date et l'heure ?

Éteignez l'appareil, puis appuyez sur le bouton de sélection (D) pendant au moins 3 secondes jusqu'au signal sonore. Le jour clignote : utilisez le bouton mémoire (E) pour régler. Appuyez à nouveau sur (D) pour passer au mois, puis à l'heure/minute. Validez avec le bouton marche/arrêt (C).

Que faire si un message d'erreur s'affiche ?

Si l'erreur est comprise entre 01 et 29, réajustez le tensiomètre sur le poignet et recommencez la mesure. Pour une erreur ≥ 30, répétez la mesure. Si le problème persiste, contactez un centre de service Braun.

Comment nettoyer le tensiomètre ?

Nettoyez le boîtier avec un chiffon doux et humide. Pour le manchon, retirez les taches délicatement avec un chiffon humide. Ne lavez jamais le manchon à l'eau ni au sec. Évitez le soleil direct et l'humidité extrême.

Quelle est la garantie du produit ?

Braun accorde une garantie de 2 ans à compter de la date d'achat, couvrant les vices de fabrication ou de matière. La garantie est valable dans les pays où Braun ou son distributeur commercialise l'appareil.

Puis-je utiliser des piles rechargeables ?

Oui, vous pouvez utiliser des piles rechargeables de type LR03 (AAA). Cependant, l'autonomie indiquée (environ 300 mesures) est donnée pour des piles alcalines Duracell neuves.

Pourquoi les mesures diffèrent-elles entre le matin et le soir ?

La tension artérielle varie naturellement au cours de la journée : elle est plus élevée le matin, diminue en fin de matinée, remonte l'après-midi et baisse la nuit. Prenez toujours vos mesures au même moment et dans des conditions identiques.

Comment désactiver l'indicateur de position ?

Éteignez l'appareil, appuyez sur le bouton de sélection (D) plus de 3 secondes jusqu'au signal sonore. L'écran affiche les paramètres. Appuyez de nouveau sur (D) jusqu'à voir 'ON' clignoter. Utilisez le bouton mémoire (E) pour passer à 'OFF'. Confirmez avec le bouton marche/arrêt (C).

MODE D'EMPLOI BP 3550 KAZ

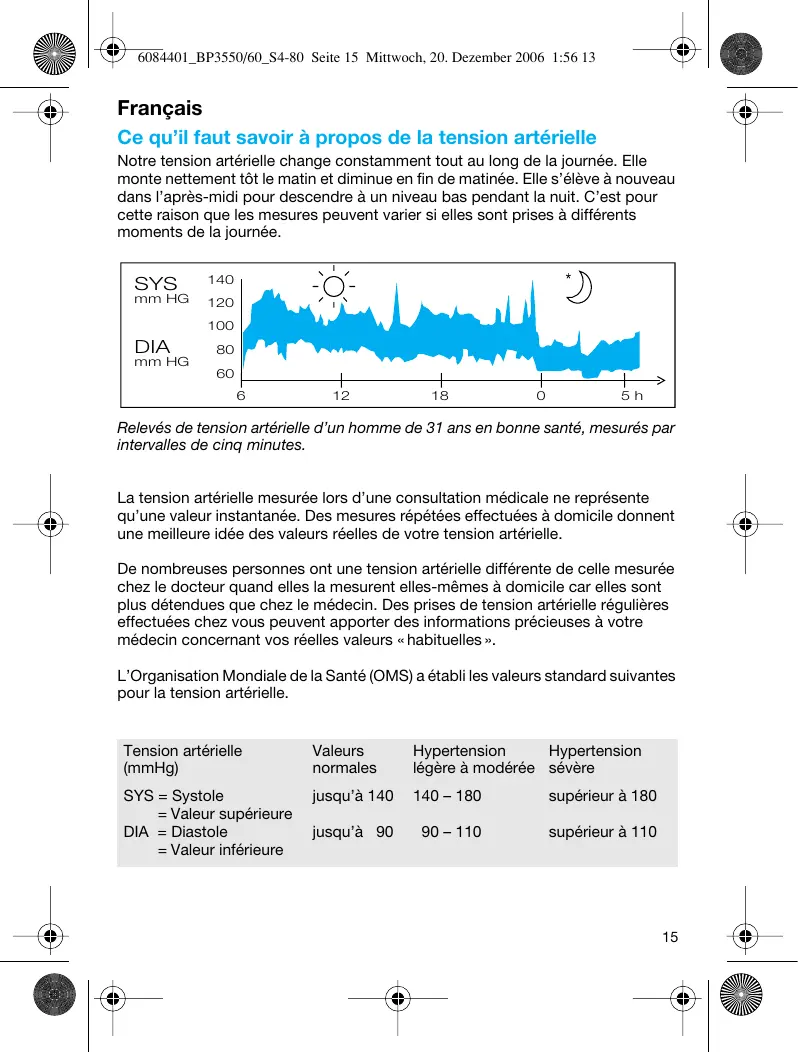

Ce qu'il faut savoir à propos de la tension artérielle

Notre tension artérielle change constamment tout au long de la journée. Elle monte nettement tôt le matin et diminue en fin de matinée. Elle s'éveille à nouveau dans l'après-midi pour descendre à un niveau bas pendant la nuit. C'est pour cette raison que les mesures peuvent varier si elles sont prises à différents moments de la journée.

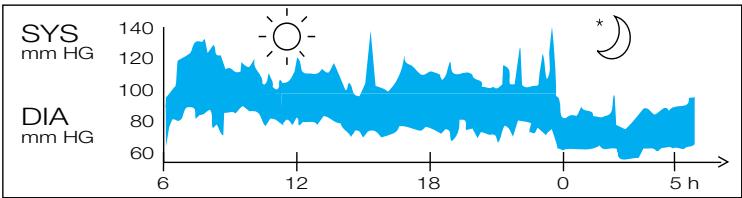

Relevés de tension artérielle d'un homme de 31 ans en bonne santé, mesurés par intervalles de cinq minutes.

La tension artérielle mesurée lors d'une consultation médicale ne représente qu'une valeur instantanée. Des mesures répétées effectuées à domicile donnent une meilleure idée des valeurs réelles de votre tension artérielle.

De nombreuses personnes ont une tension artérielle différente de cette mesure chez le docteur quand elles la mesurent elles-mêmes à domicile car elles sont plus détendues que chez le médecin. Des prises de tension artérielle régulières effectuées chez vous peuvent apporter des informations précieuses à votre médecin concernant vos réelles valeurs « habituelles »

L'Organisation Mondiale de la Santé (OMS) a établi les valeurs standard suivantes pour la tension artérielle.

Tension artérielle(mmHg)	Valeursnormales	Hypertensionlégère à modérée	Hypertensionsevère
SYS = Systole= Valeur supérieure	jusqu'à 140	140 - 180	supérieur à 180
DIA = Diastole= Valeur inférieure	jusqu'à 90	90 - 110	supérieur à 110

Ce qu'il faut savoir sur ce tensiomètre

Pour des mesures précises, tous les tensiometres poignet doivent être positionnés au niveau du cœur. Exemple : si le tensiometre est positionné 20 cm au-dessous du niveau du cœur, comme montré sur la gauche (par exemple si vous placez votre bras sur une table), la mesure que vous obtiendrez sera majorée d'environ 15mmHg.

Ainsi, Braun SensorControl dispose d'un système de positionnement actif (A) : il vous aide à maintenir votre bras dans la bonne position au niveau du cœur et vous confirme le bon placement de l'appareil une fois la mesure prise.

En plus, grâce à son manchon muni du système EasyClick (système de fermeture en un clic), votre tensiomètre s'ajuste automatiquement à la taille de votre poignet, vous garantissant ainsi une mesure précise.

• Pour garantir des résultats précis, veuillez lire attentivement les instructions suivantes.
• Ce produit est conçu uniquement pour un usage domestique. Gardez le tensiomètre et ses piles hors de portée des enfants.
• Les personnes atteintes d'arhythmie cardiaque, de constriction vasculaire, d'arteriosclérose, de diabète ou les utilisateurs de stimulateurs cardiaques doivent consulter leur médecin avant de mesurer eux-mêmes leur tension artérielle car des écarts de valeur tensionnelle peuvent être mesurés dans de tels cas.
• Si vous êtes sous traitement médical ou si vous prenez des médicaments, veuillez consulter votre médecin en cas de doute. L'utilisation de ce tensiomètre ne doit pas remplacer une consultation chez votre médecin.

Description du produit

A Indicateur de position B Système de confirmation C Bouton marche/arrêt D Bouton de sélection E Bouton mémoire (« memo ») F Fermoir du manchon G Bouton d'ouverture du manchon H Compartiment à piles

I Aide au placement

Mise en place des piles

• Utilisez exclusivement des piles alcaline de type LR 03 (AAA) (type Duracell) comme celles fournies avec l'appareil (ou des piles rechargeables).
• Ouvrez le couvercle du compartiment à piles et insérez deux piles en respectant la polarité (voir schéma du compartiment à piles (H)).
• Des piles neuves (Duracell) assurent environ 300 mesures.
• Ne jetez que des piles usagées. Elle ne doit pas être jetée avec les ordures ménagères, mais remises dans un centre de collecte ou chez votre revendeur.

Règles de base pour une mesure correcte de la tension artérielle

Un bon placement de l'appareil est indispensable pour obtenir des mesures précises.

• Prenez les mesures toujours au même moment de la journée et dans des conditions identiques, de préférence le matin.
• Ne pas prendre de mesure moins d'une demi-heure après avoir fumé ou après avoir consommé du thé ou du café.
• Otez montre et bijoux avant d'adapter l'appareil sur votre bras.
• Positionnez l'appareil 2 cm en dessus de la ligne paume.
• Pendant la mesure, asseyez-vous, détendez-vous, restez tranquille sans bouger ni parler.
• Maintenez l'appareil au niveau du cœur pendant la mesure.
• Attendez environ trois minutes avant d'effectuer une nouvelle mesure.

Prise des mesures

Pour une mesure fiable de la tension artérielle, veuillez suivre les instructions ci-dessous.

Pour ouvrir le manchon, appuyez sur le bouton (G) situé sous le système de fermeture du manchon.

1. Placez l'appareil sur la côte paume de votre poignet, l'appareil vous faisant face. L'aide à distance (l) vous aide à conserver la distance requise d'environ 2cm au-dessus de la ligne de paume.

1. Pour fermer le manchon, tenez l'appareil contre votre corps. Tenez le fermoir du manchon, tirez sur le manchon et insérez le fermoir dans l'emplacement prévu sur l'appareil jusqu'au clic de fermeture. Le manchon s'ajustera automatiquement à la taille de votre poignet. Une fois le manchon fermé, ne roulez plus l'appareil. Si vous souhaitez changer la position de l'appareil sur tout bras, ouvrez et fermez à nouveau le manchon.

1. Appuyez sur le bouton rouge marche/arrêt (C).

1. Placez la main sur laquelle se trouve l'appareil sur la partie supérieure de l'autre bras, comme montré ci-contre. Levez lentement la main, le long de la partie supérieure du bras. Observez l'indicateur de position (A) et déplacez votre main de haut en bas comme indiqué par la flèche.

1. L'icône du détecteur de position situé sur la gauche de l'écran et un signal sonore vous indiquent que vous avez adopté une bonne position. La mesure commence alors automatiquement. Lorsque la prise de mesure est terminée, un signal sonore retentit à nouveau et la mesure s'affiche avec l'information du système de confirmation (B):

Système de confirmation (b)

Le point vert situé en bas à gauche de l'écran vous confirme que les conditions de mesure ont été bonnes. Si ce n'est pas le cas, un point rouge clignote et le détecteur de position (le bras clignotant) indique la raison de l'erreur.

Bras : trop bas... trop haut

Mouvement du bras pendant la mesure

Important :

• En cas d'erreur du système ou de faute de manipulation, l'écran indique un message d'erreur, au lieu de vous donner des résultats imprécis (pour plus de détails, veuillez consulter la section « Que faire en cas de problème... »). 15 secondes après la mise en marche du tensiomètre, la prise de mesure est automatiquement déclenchée, même si la bonne position de mesure n'a pas été adoptée.

Eteindre l'appareil

Appuyez sur le bouton marche/arrêt pour éteindre le tensiomètre. Si vous ne le faites pas, l'appareil s'éteindra automatiquement au bout de 2 minutes.

Fonction mémoire

Le tensiomètre peut stocker jusqu'à 100 mesures (modèle BP 3550 : 80 mesures). Les lectures sont mémorisées automatiquement après chaque mesure. La mémoire n'est pas volatile. Cela signifie que vous ne perdrez pas vos données enregistrées en changeant les piles. La mémoire ne peut pas être vidée. Une fois pleine, les plus anciennes valeurs seront substituées.

Rappel des valeurs mémorisées

Pour consulter les valeurs mémorisées, éteignez tout d'abord l'appareil, puis, appuyez sur le bouton mémoire (E). Une simple pression (« ou ») fera apparaître la valeur la plus récente. La ligne du bas sur l'écran montre successivement, le nombre de la mémoire et le pouls puis la date et l'heure de chaque mesure. La mémoire donne aussi un rappel du système de confirmation comme décrit plus haut.

Des pressions répétées du bouton mémoire (E) feront défiler une à une les valeurs mémorisées :

(-) vers les valeurs les plus anciennes (+) vers les valeurs les plus récentes

Défilament

Gardez le bouton mémoire (E) enfoncé pour faire défiler la mémoire.

Appuyez sur le bouton marche/arrêt (C) pour sortir du mode mémoire.

Mettre la date et l'heure

Eteignez tout d'abord l'appareil. Appuyez sur le bouton de sélection (D) trois secondes au moins pour entrer dans le mode sélection. Attendez le signal sonore. La date du jour clignote. En utilisant le bouton mémoire (E), vous pouvez régler la date. Appuyez à nouveau sur le bouton de sélection pour que le mois clignote, réglez-le en utilisant le bouton mémoire. Appuyez à nouveau sur le bouton de sélection et faites de même pour régler l'heure/minute).

Après avoir changé la date et l'heure, appuyez sur le bouton marche/arrêt (C) pour confirmer. Le dispositif s'arrête.

Désactivation de l'indicateur de position (a)

Si vous le souhaitez, vous pouvez désactiver l'indicateur de position (par exemple si vous voulez effectuer une mesure en position allongée).

Eteignez l'appareil. Appuyez sur le bouton de sélection (D) plus de 3 secondes et attendez le signal sonore.

L'écran affiche les paramètres de date et heures. Appuyez ensuite de façon continue sur le bouton de sélection jusqu'à ce qu'un « ON » clignotant apparaisse à côté de l'indicateur de position (34).

Appuyez sur le bouton mémoire pour faire passer les paramètres de

ON (indicateur de position activé) à OFF (indicateur de position désactivé)

Pour confirmer le changement de paramètres, appuyez sur le bouton marche/arrêt (C).

Remarque :

En l'absence de validation de la modification par pression sur le bouton marche/arrêt, l'appareil s'éteindra automatiquement au bout de deux minutes sans prendre en compte les modifications demandées.

Entretien et nettoyage

Nettoyez le boîtier de l'appareil avec un chiffon doux et humide. Les tâches faites sur le manchon peuvent être retirées avec précaution à l'aide d'un chiffon humide. Ne pas nettoyer le manchon, que ce soit à l'eau ou à sec. Ne pas stocker l'appareil en plein soleil ou dans des conditions d'humidité extrême.

Étalonnage

Ce produit a fait l'objet d'un étalonnage au moment de sa fabrication. S'il est utilisé conformément aux instructions, il ne sera pas nécessaire de procéder à un ré-étalonnage périodique. Si vous doutez de la précision de la lecture, à chaque moment que ce soit, veuillez contacter le Service Après-Vente Braun.

La date de fabrication est indiquée par un numéro de LOT situé au dos de l'appareil. Le premier nombre après LOT correspond au dernier chiffre de l'année de fabrication. Les 3 numéros suivants indiquent le jour de l'année de fabrication.

Par exemple : LOT 4116 xx xx - ce produit a été fabriqué au cours du 116ème jour de l'année 2004.

Que faire en cas de problème...

Problème	Raison	Solution
(clignotant)	Les piles sont faibles. Les mesures en mémoire peuvent être consultées. Les prises de mesure sont impossibles.	Remplacez rapidement les piles.
par ex. Error	Messages d'erreur 01-29 : L'appareil n'est pas correctement positionné sur le poignet.	Réajustez l'appareil et répétez la mesure comme décrit sous « Prise des mesures ».
par ex. Error	Message d'erreur supérieur ou égal à 30 : Erreur du système	Répétez la mesure. Si le problème persististe, faites contrôle l'appareil dans un Centre de Service Braun.
La prise de mesure ou le gonflement ne commence pas instantanément.	Vous n'êtes pas dans la bonne position de mesure.	Répétez la mesure comme montré et déscrit sous « Prise des mesures » ou désactivez l'indicateur de position.
Les lectures issues de différentes prises de mesure différèment considérationl.	La tension artérielle est une valeur fluctuante. Chez des femmes enonne santé, des écarts de 10 à 20 mmHg sont possibles.	Aucune.
	Le manchon n'est pas correctement positionné.	Assurez-vous que l'appareil est positionné comme suit : - sur le dessus de la partie étroite de l'avant-bras - l'écran vers le haut - le compartmenté à piles contre le corps de l'utilisateur - approximativement à 2 cm de la racine du pouce.
	Les mesures n ont pas été constamment prises au niveau du cœur.	Pour chaque mesure, procédez exactement comme montré et déscrit sous « Prise des mesures » .
	Vous HAVE parlé, toussé, ri, bouge, etc... durant la mesure.	Pendant la prise de mesure, relaxez-vous, restez calme, ne bougez pas, ne parlez pas.
Avant la mesure, l'indicateur de position (A) sur l'écran ne marchepas.	L'indicateur de position (A) est désactivé.	Voir le chapitre « Mode sélection » pour activer l'indicateur de position (A).

Spécifications du produit

Modèle: BP 3560/3550

Principe de fonctionnement : Méthode oscillométrique

Indicateur : Affichage à Cristaux Liquides

Plage de mesure : 0 - 320 mmHg (pression du manchon)

Mesure de la tension artérielle: 30 mmHg (valeur diastolique minimale) 250 mmHg (valeur systolique maximale)

Fréquence du pouls : 30 - 150 / min

Précision laboratoire: ±3 mmHg (pression du manchon) ±5% de lecture (fréquence du pouls)

Gonflage: Automatique, doux, adapté à la pression artérielle

Alimentation : 2 piles, type LR 03 (AAA) (type Duracell)

Température de fonctionnement: +10 °C à +40 °C

Température de stockage: -20 °C à +60 °C

Humidité : jusqu'à 85% RH

Manchon : Convient à un tour de poignet de 13,5 cm à 20 cm

Si l'appareil n'est pas utilisé dans le respect des limites de température et d'humidité spécifiées, la précision technique ne pourrait être assurée.

Équipement type BF

Les spécifications sont susceptibles d'être modifiées sans préavis.

Ce produit est conforme aux normes suivantes :

DIN EN 60601-1 : 3/96 « Équipement Médical électrique » –

Partie 1: Conditions générales de sécurité

DIN EN 1060-1 : 12/95, AMD 1 09/02 « Sphygmomanomètres non-invasifs » –

Partie 1: Conditions générales

DIN EN 1060-3 : 9/97 « Sphygmomanomètres non-invasifs » -

Partie 3 : Conditions supplémentaires pour les systèmes de mesure de la tension artérielle électromécaniques.

Ce produit est conforme aux dispositions de la directive CE 93/42/CEE (Directive sur les Dispositifs Médicaux).

Equipement médical électrique nécessitant des précautions spéciales au regard de la compatibilité électromédicale (CEM). Pour une description détaillée des conditions de la CEM, merci de contacter Braun France (voir page 2).

Les radiofréquences des communications de portables et téléphones mobiles peuvent avoir des effets sur les équipements médicaux électriques.

À la fin de vie de votre appareil, veuillez ne pas le jeter avec vos déchets ménagers. Remettez-le à un Centre Service agréé Braun ou déposez-le dans des sites de recyclage appropriés conformément aux réglementations locales ou nationales en vigueur.

Garantie

Nous accordons une garantie de deux ans sur ce produit, à partir de la date d'achat. Pendant la durée de la garantie, Braun prendra gracieusement à sa charge la réparation des vices de fabrication ou de matières, en se réservant le droit de décider si certaines pièces doivent être réparées ou échangées, ou encore si l'appareil lui-même doit être échangé. Cette garantie est reconnue dans tous les pays où Braun ou son distributeur exclusif commercialise l'appareil.

Les dommages occasionnés par une utilisation inadéquate, l'usure normale ou les défauts ne portant préjudice ni au bon fonctionnement ni à la valeur de l'appareil excluent toute prétention à la garantie. La garantie devient caduque si des réparations ont été effectuées par des personnes non agrées par Braun et si des pièces de rechange ne provenant pas de Braun ont été utilisées.

Pour toutes réclamations intervenant pendant la période de garantie, envoyez l'appareil ainsi que sa carte de garantie à un Centre de Service Braun agréé.
