MODE D'EMPLOI VMCC1 SANUS

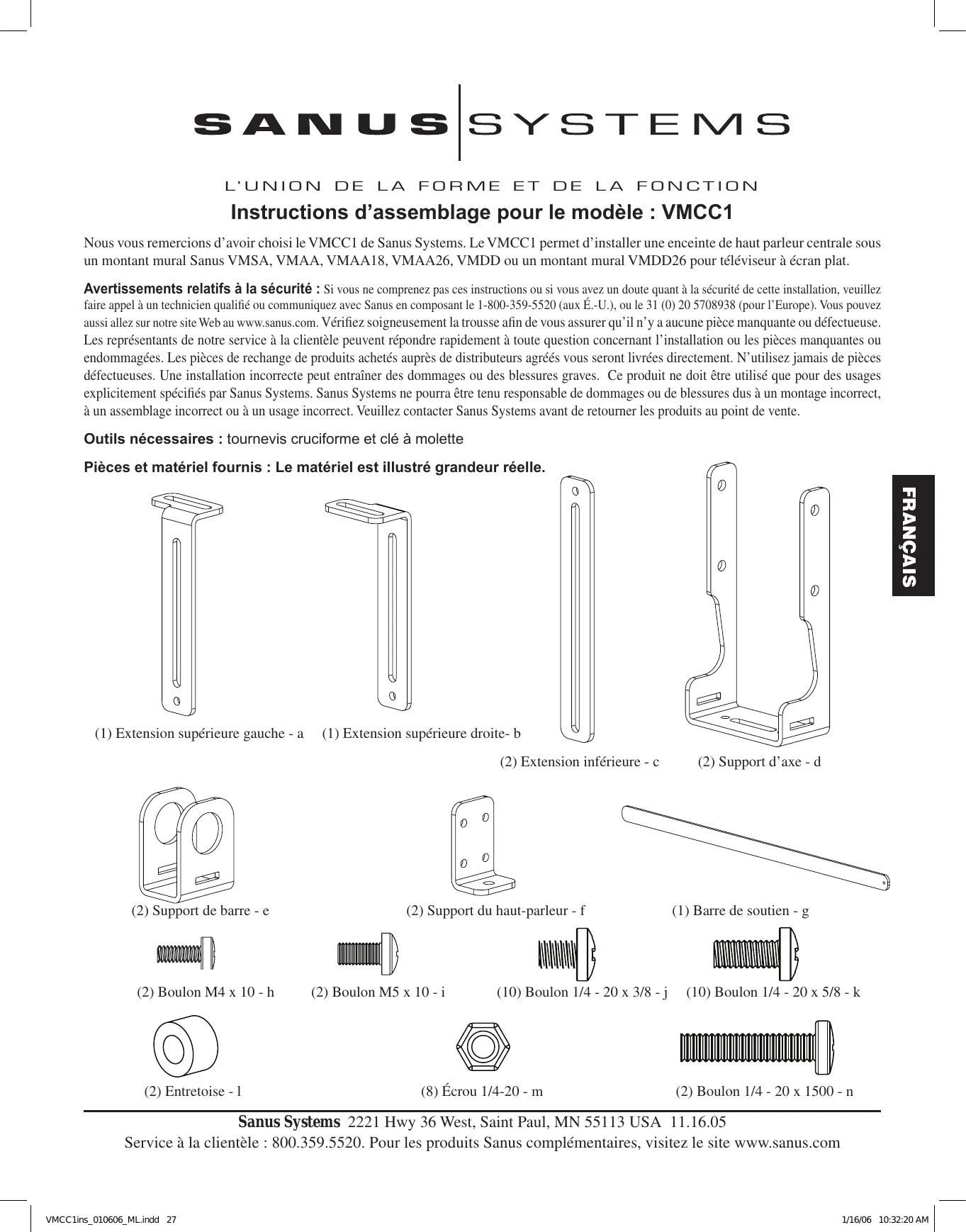

FONCTION Instructions d’assemblage pour le modèle : VMCC1 Nous vous remercions d’avoir choisi le VMCC1 de Sanus Systems. Le VMCC1 permet d’installer une enceinte de haut parleur centrale sous un montant mural Sanus VMSA, VMAA, VMAA18, VMAA26, VMDD ou un montant mural VMDD26 pour téléviseur à écran plat. Avertissements relatifs à la sécurité : Si vous ne comprenez pas ces instructions ou si vous avez un doute quant à la sécurité de cette installation, veuillez faire appel à un technicien qualifié ou communiquez avec Sanus en composant le 1-800-359-5520 (aux É.-U.), ou le 31 (0) 20 5708938 (pour l’Europe). Vous pouvez aussi allez sur notre site Web au www.sanus.com. Vérifiez soigneusement la trousse afin de vous assurer qu’il n’y a aucune pièce manquante ou défectueuse. Les représentants de notre service à la clientèle peuvent répondre rapidement à toute question concernant l’installation ou les pièces manquantes ou endommagées. Les pièces de rechange de produits achetés auprès de distributeurs agréés vous seront livrées directement. N’utilisez jamais de pièces défectueuses. Une installation incorrecte peut entraîner des dommages ou des blessures graves. Ce produit ne doit être utilisé que pour des usages explicitement spécifiés par Sanus Systems. Sanus Systems ne pourra être tenu responsable de dommages ou de blessures dus à un montage incorrect, à un assemblage incorrect ou à un usage incorrect. Veuillez contacter Sanus Systems avant de retourner les produits au point de vente. Outils nécessaires : tournevis cruciforme et clé à molette Pièces et matériel fournis : Le matériel est illustré grandeur réelle. FRANÇAIS (1) Extension supérieure gauche - a (1) Extension supérieure droite- b

(2) Support de barre - e (2) Boulon M4 x 10 - h (2) Extension inférieure - c (2) Support du haut-parleur - f (2) Boulon M5 x 10 - i (2) Entretoise - l (10) Boulon 1/4 - 20 x 3/8 - j (8) Écrou 1/4-20 - m (2) Support d’axe - d (1) Barre de soutien - g (10) Boulon 1/4 - 20 x 5/8 - k (2) Boulon 1/4 - 20 x 1500 - n Sanus Systems 2221 Hwy 36 West, Saint Paul, MN 55113 USA 11.16.05 Service à la clientèle : 800.359.5520. Pour les produits Sanus complémentaires, visitez le site www.sanus.com VMCC1ins_010606_ML.indd 27 1/16/06 10:32:20 AM Pour obtenir de l’information sur l’assemblage des modèles VMSA, VMAA, VMAA18 et VMAA26, reportez-vous aux étapes 1 à 6. Pour obtenir de l’information sur l’assemblage des modèles VMDD et VMDD26, reportez-vous aux étapes 7 à 12. Étape 1 : Retrait du montant de la plaque murale et du tube transversal au bas du montant. Retirez le montant de la plaque murale. Desserrez les vis Allen dans les trois étaux inférieurs et retirez le tube transversal inférieur du montant. Reportez-vous aux schémas 1a et 1b ci-dessous. FRANÇAIS

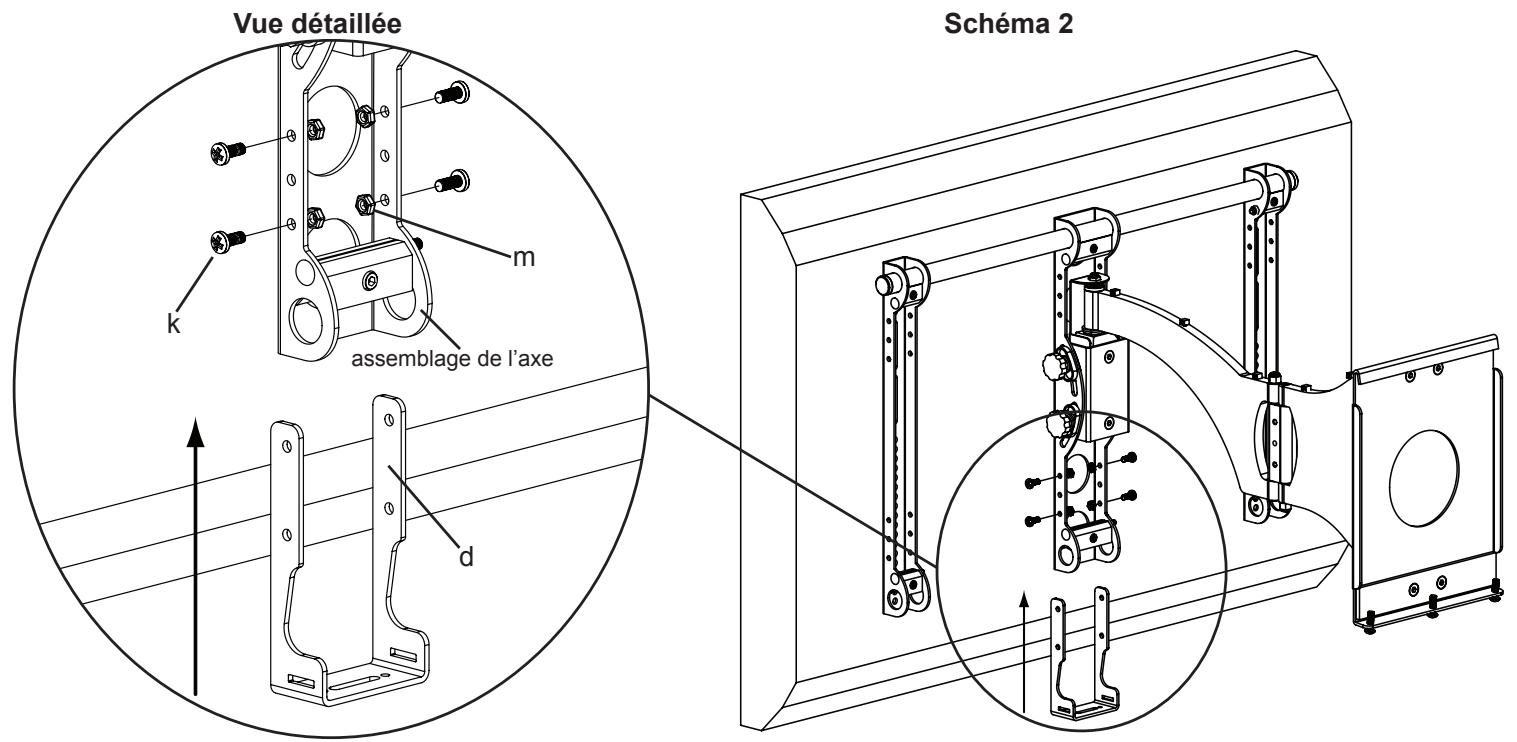

tube transversal Schéma 1b étaux Étape 2 : Ajout des supports d’axe Positionnez le support d’axe (d) de sorte qu’il coiffe l’assemblage de l’axe sur le montant. Insérez un boulon 1/4 - 20 x 5/8 (k) qui traversera le support d’axe et l’assemblage de l’axe pour se loger dans un écrou 1/4 - 20 (m). Répétez la procédure jusqu’à ce que le support d’axe soit bien fixé au montant par quatre boulons 1/4 - 20 x 5/8 et quatre écrous 1/4 - 20. Serrez chaque boulon avec un tournevis cruciforme jusqu’à ce que l’assemblage soit solide. Reportez-vous au schéma 2 ci-dessous.

Vue détaillée Schéma 2

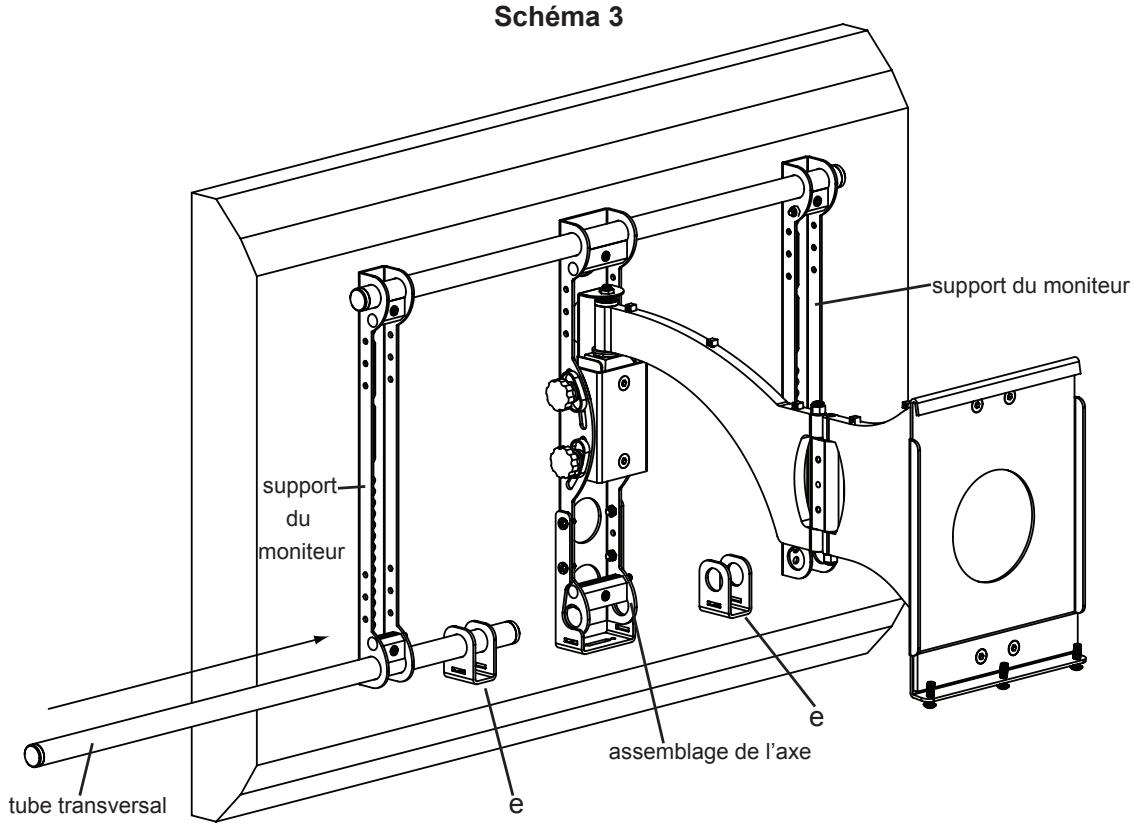

1/16/06 10:32:20 AM Étape 3 : Ajout des supports de barre Glissez le tube transversal inférieur à travers le support de barre (e), l’assemblage de l’axe, le second support de barre et le second support du moniteur. Serrez les trois étaux sur le tube transversal une fois qu’il a glissé à travers le second support du moniteur. Reportezvous au schéma 3 ci-dessous. Schéma 3

support du moniteur support moniteur FRANÇAIS

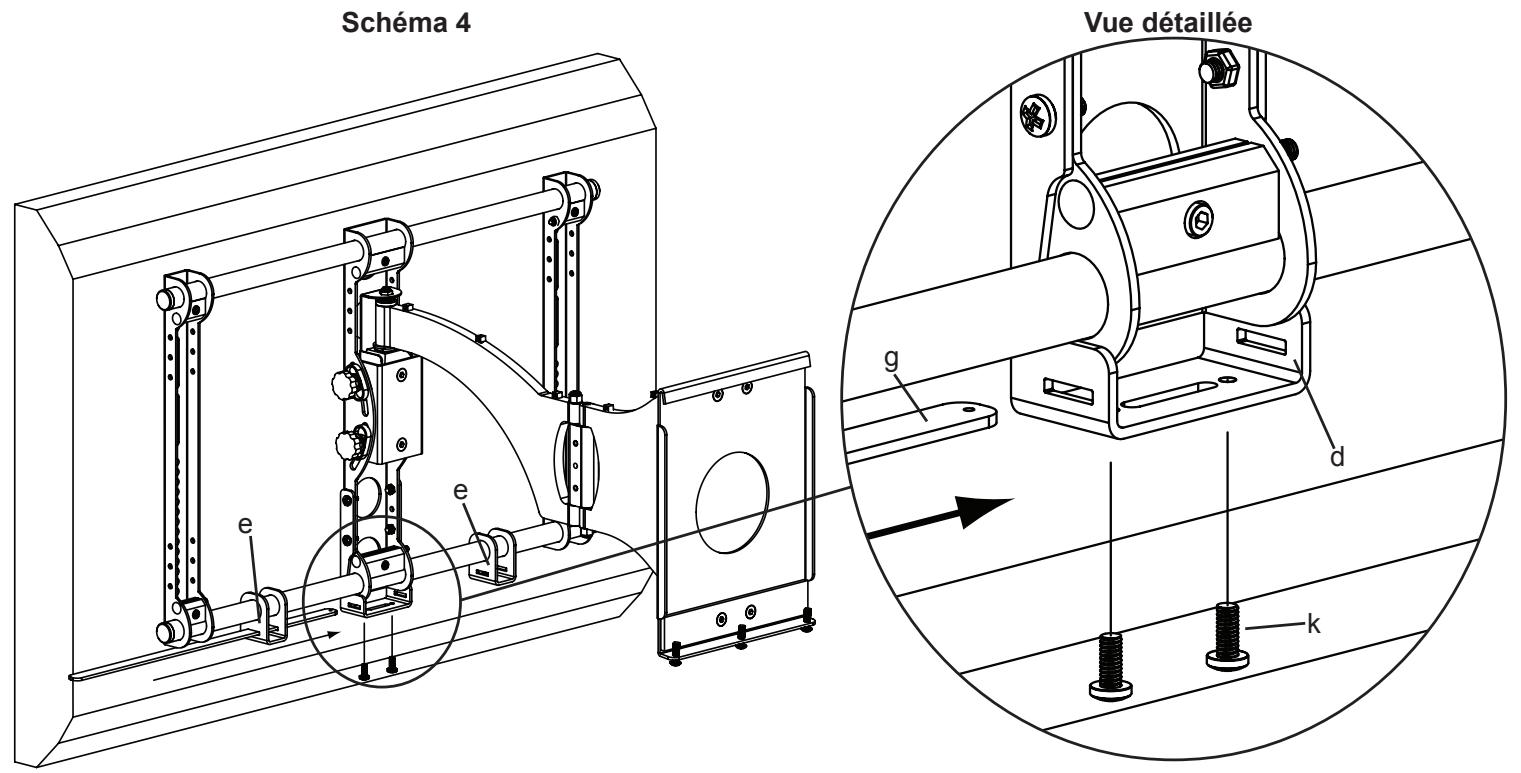

Étape 4 : Ajout de la barre de soutien Glissez la barre de soutien (g) à travers le support de barre (e), le support d’axe (d) et l’autre soutien de barre. Assurez-vous que la barre de soutien est centrée sur le montant mural. Enfilez un boulon 1/4 - 20 x 5/8 (k) dans chaque trou de la partie inférieure du soutien d’axe jusqu’à ce qu’il soit fermement appuyé sur la barre de soutien. Reportez-vous au schéma 4 ci-dessous.

1/16/06 10:32:20 AM Étape 5 : Configuration des pièces de fixation du haut-parleur Configurez les pièces de fixation du haut-parleur tel qu’il est indiqué dans les schémas ci-dessous. Serrez tous les boulons avec un tournevis cruciforme. Répétez la procédure pour la deuxième pièce de fixation du haut-parleur. Les extensions sont réglables à la verticale de manière à s’ajuster à la position verticale du haut-parleur. La profondeur du haut-parleur peut être réglée en utilisant la série de trous à l’avant ou la série de trous à l’arrière du support du haut-parleur (f). Les extensions supérieures peuvent être réglées en utilisant la fente sur le dessus pour régler la profondeur du haut-parleur. Remarque : En de rares occasions, on ne peut pas utiliser les extensions inférieures. En pareil cas, le support du haut-parleur (f) peut être fixé directement aux extensions supérieures (a, b). Configuration 1 Configuration 2

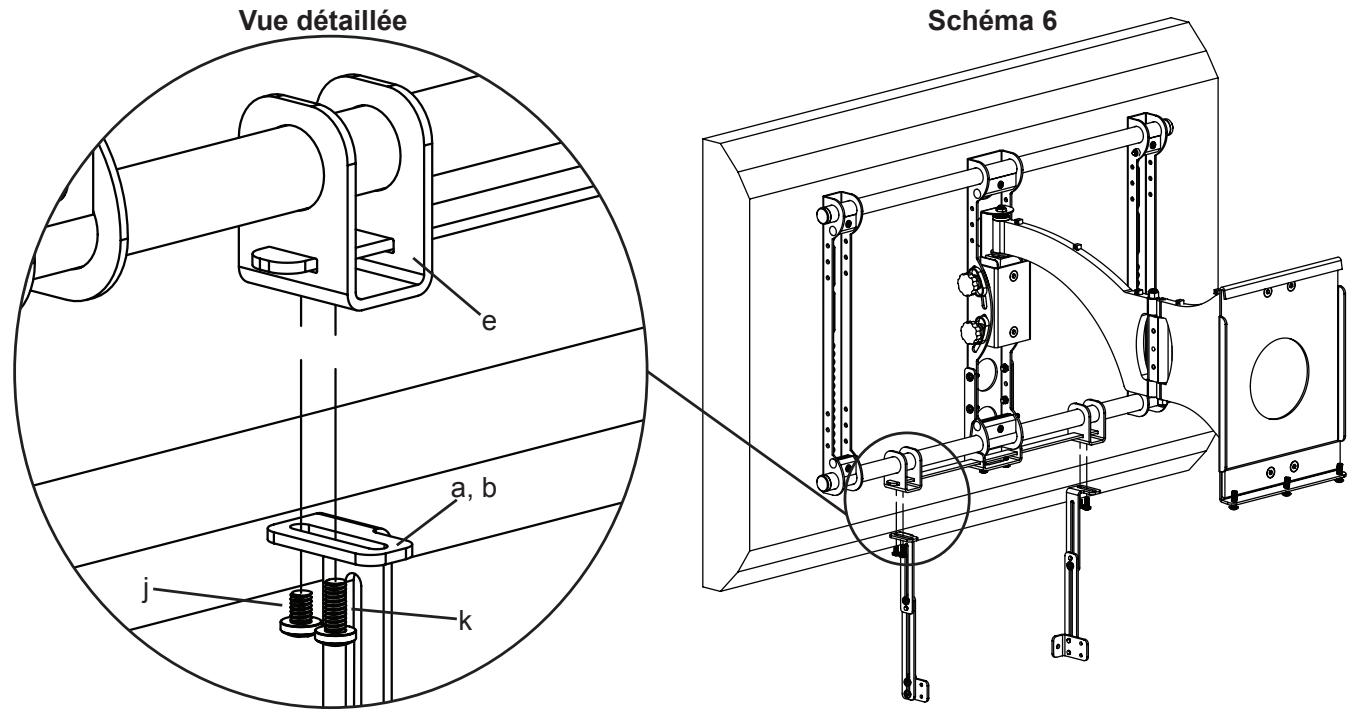

Étape 6 : Ajout des pièces de fixation du haut-parleur à l’assemblage Enfilez un boulon 1/4 - 20 x 3/8 (j) à travers chaque extension supérieure (a, b) et dans le support de barre (e). Serrez pour bien fixer l’extension supérieure. Enfilez un boulon 1/4 - 20 x 5/8 (k) à travers chacune des extensions supérieures. Ne serrez pas les boulons 1/4 - 20 x 5/8 pour l’instant, vous le ferez jusqu’à ce qu’ils s’appuient fermement sur la barre de soutien après avoir fixé le haut-parleur. Remarque : Pour les haut-parleurs dotés d’inserts filetés espacés de 4,4 cm à 39,4 cm, utilisez la configuration 1. Si les inserts filetés sur le haut-parleur sont espacés de plus de 39,4 cm, les pattes sur les supports de haut-parleur doivent être orientées dans des directions opposées. Dans le schéma 6, les supports du haut-parleur sont face à face.

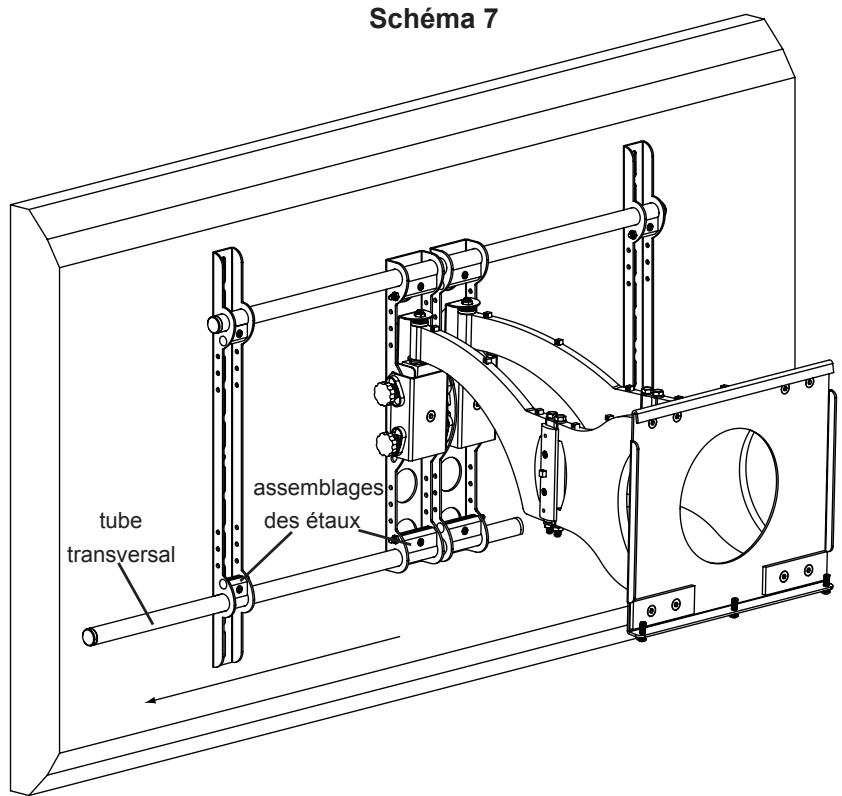

1/16/06 10:32:21 AM Instructions d’assemblage des montants muraux VMDD et VMDD26 pour téléviseurs à écran plat. Étape 7 : Retrait du montant de la plaque murale et du tube transversal inférieur du montant. Retirez le montant de la plaque murale. Desserrez les vis Allen des quatre étaux inférieurs et retirez le tube transversal inférieur du montant. Reportez-vous au schéma 7 ci-dessous. Schéma 7

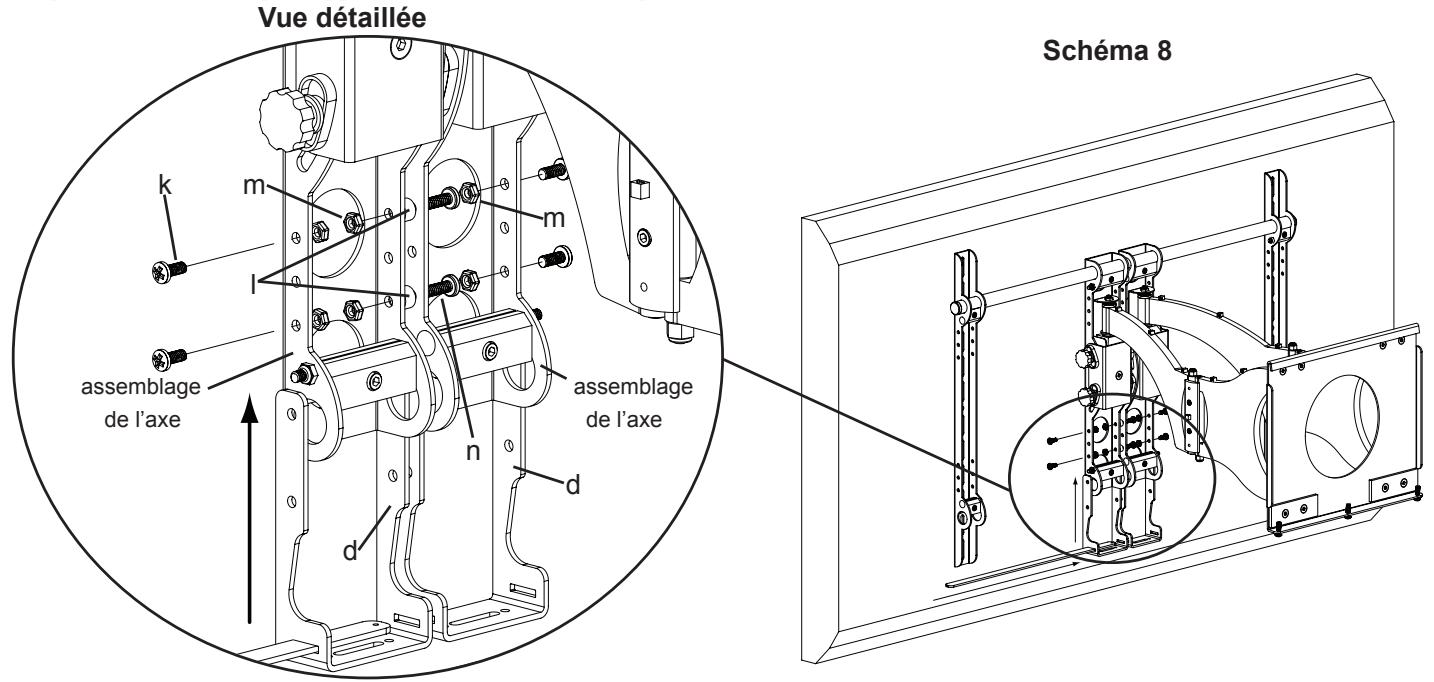

assemblages des étaux FRANÇAIS Étape 8 : Ajout des supports d’axe Si les inserts filetés sur le haut-parleur sont espacés de 3,8 cm à 14,5 cm, vous N’AVEZ PAS BESOIN de la barre de soutien (g) pour l’installation. Positionnez le support d’axe (d) de sorte qu’il s’adapte bien à l’assemblage de l’axe sur le montant. Insérez un boulon 1/4 - 20 x 5/8 (k) qui traversera le côté extérieur du support d’axe et l’assemblage de l’axe pour se loger dans un écrou 1/4 - 20 (m). Insérez un boulon de 1/4 - 20 x 1,5 (n) en passant par la face intérieure du support de l’axe, et posez une entretoise (l) sur la face interne du support d’axe adjacent. Enfilez ce boulon dans un écrou 1/4 20. Glissez la barre de soutien à travers les deux fentes dans chaque support d’axe jusqu’à ce qu’elle soit centrée par rapport au montant mural. Reportez-vous au schéma 8 ci-dessous. Vue détaillée Schéma 8

1/16/06 10:32:22 AM Étape 9 : Ajout des supports de barre Remarque : Si la barre de soutien n’a pas été installée à l’étape 8, réinstallez seulement le tube transversal au cours de la présente étape. Glissez le tube transversal inférieur à travers le premier support de moniteur (e), les deux assemblages de l’axe, le second support de barre et le second support du moniteur. Serrez les quatre étaux pour fixer le tube transversal une fois qu’il est passé à travers le second support du moniteur. Enfilez un boulon 1/4 - 20 x 5/8 (k) dans chaque trou dans la partie inférieure du soutien de l’axe (d) jusqu’à ce tous les boulons soient fermement appuyés sur la barre de soutien. Reportez-vous au schéma 9 ci-dessous. Schéma 9 Vue détaillée FRANÇAIS

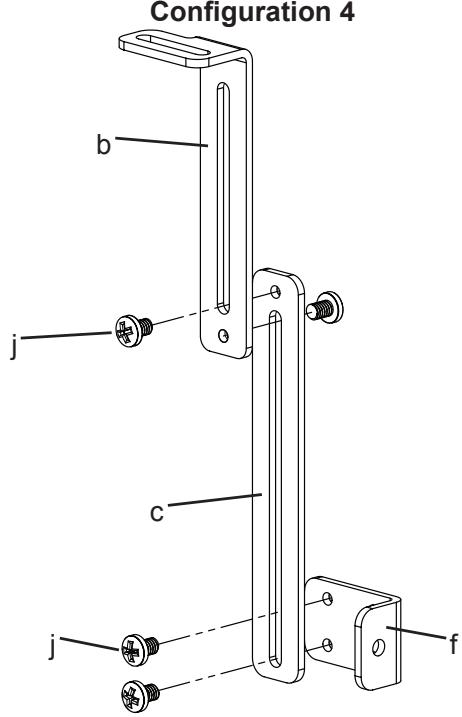

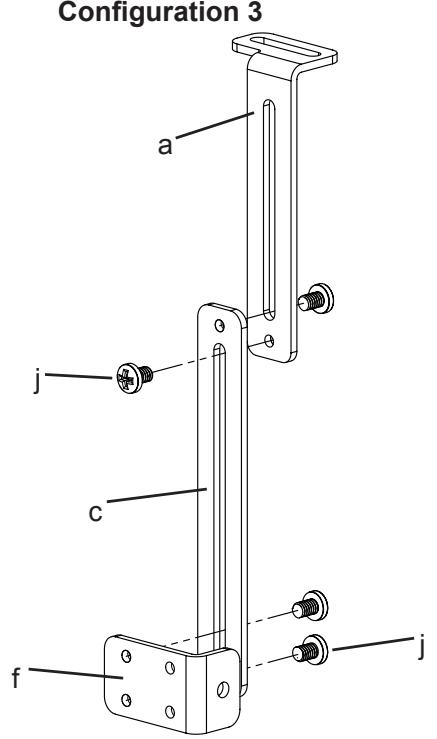

Étape 10 : Configurez les pièces de fixation du haut-parleur - sans installer de barre de soutien. Si vous utilisez une barre de soutien, suivez les instructions de configuration fournies à l’étape 5. Configurez les pièces de fixation du haut-parleur tel qu’indiqué ci-dessous. Serrez tous les boulons avec un tournevis cruciforme. Répétez la procédure pour la deuxième pièce de fixation du haut-parleur. Reportez-vous aux schémas ci-dessous. Les extensions (a, b, c) sont réglables à la verticale de manière à s’ajuster à la position verticale du haut-parleur. La profondeur du haut-parleur peut être réglée en utilisant la série de trous à l’avant ou la série de trous à l’arrière du support du haut-parleur (f). Les extensions supérieures peuvent être réglées en utilisant la fente sur le dessus pour régler la profondeur du haut-parleur. Remarque : En de rares occasions, on ne peut pas utiliser les extensions inférieures. Configuration 3 Configuration 4

1/16/06 10:32:22 AM Étape 11 : Ajout des pièces de fixation du haut-parleur à l’assemblage - sans installer de barre de soutien Faites passer un boulon 1/4 - 20 x 3/8 (j) dans chaque extension supérieure (a, b) et à travers la fente dans le support d’axe (d) pour le loger enfin dans un écrou 1/4 - 20 (m). Serrez le tout afin que l’extension supérieure soit bien fixée. Reportez-vous au schéma 11 ci-dessous. Remarque : Si les inserts filetés sont espacés de 9,5 cm à 14,5 cm sur les haut-parleurs, les pattes des supports de haut-parleur doivent être orientées en directions opposées. Si les inserts filetés sont espacés de 3,8 cm à 9,5 cm, les pattes des supports de haut-parleur doivent être posées face à face. Dans l’exemple ci-dessous, les supports de haut-parleur sont configurés pour des inserts filetés espacés de 9,5 cm à 14,5 cm. Vue détaillée Schéma 11

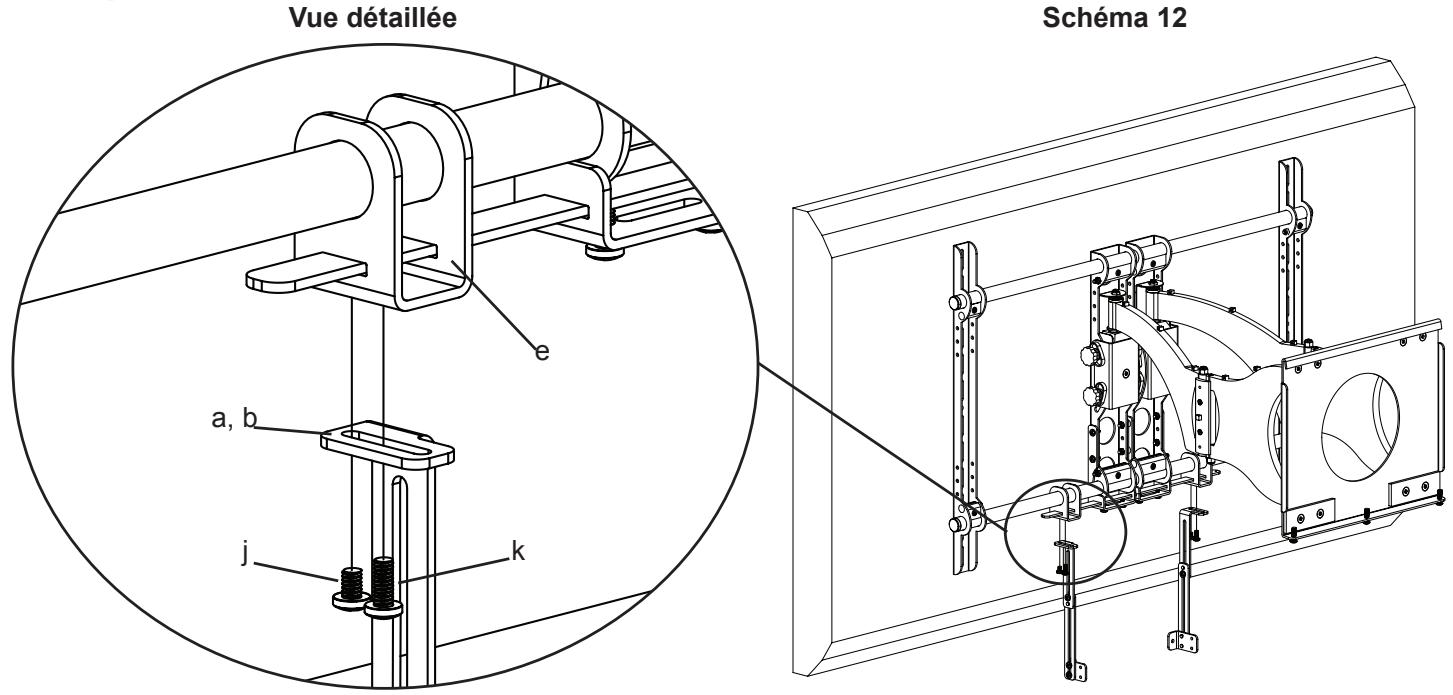

Étape 12 : Ajout des pièces de fixation du haut-parleur à l’assemblage - Avec installation de la barre de soutien Enfilez un boulon 1/4 - 20 x 3/8 (j) à travers chaque extension supérieure (a, b) et dans le support de barre (e). Serrez de manière à bien fixer l’extension supérieure au support de barre. Enfilez un boulon 1/4 - 20 x 5/8 (k) à travers chacune des extensions supérieures. Ne serrez pas les boulons 1/4 - 20 x 5/8 pour l’instant, vous le ferez jusqu’à ce qu’ils s’appuient sur la barre de soutien après avoir fixé le haut-parleur. Reportez-vous au schéma 12 ci-dessous. Remarque : Si les inserts filetés sont espacés de 14,5 cm à 39,4 cm en largeur sur les haut-parleurs, les pattes des supports de haut-parleur doivent être face à face. Si les inserts filetés sont espacés d’une largeur de plus de 39,4 cm, les pattes des supports de haut-parleur doivent être orientées dans des directions opposées. Dans l’exemple ci-dessous, les supports de haut-parleur sont configurés pour des inserts filetés espacés de 14,5 cm à 39,4 cm. Vue détaillée Schéma 12

1/16/06 10:32:24 AM Étape 13 : Ajout de l’enceinte centrale du haut-parleur au montant VMCC1 Glissez les supports de barre (e) jusqu’à ce que les supports de haut-parleurs (f) soient alignés avec les inserts filetés à l’arrière du haut-parleur. Sélectionnez le boulon approprié pour l’enceinte centrale du haut-parleur en essayant tour à tour les boulons M4 x 10 (h), M5 x 10 (i) ou 1/4 - 20 x 3/8 (j) dans les inserts filetés à l’arrière du haut-parleur afin de déterminer lequel est le bon. Une fois que vous avez sélectionné les boulons appropriés, insérez-les à travers les supports de haut-parleur et vissez-les dans l’enceinte centrale. Serrez tous les boulons avec un tournevis cruciforme. Reportez-vous au schéma 13 ci-dessous. Vous pouvez maintenant centrer le haut-parleur par rapport au téléviseur en le glissant à gauche ou à droite. Une fois que le haut-parleur est positionné, serrez le boulon 1/4 - 20 x 5/8 (k), installé à l’étape 6, jusqu’à ce qu’il soit fermement appuyé sur la barre de soutien. Pour régler la position verticale du haut-parleur, desserrez un peu les boulons 1/4 - 20 x 3/8 qui connectent les bras supérieurs et inférieurs et repositionnez les bras à la position voulue. Reportez-vous à l’étape 5 pour le réglage de la profondeur du haut-parleur. FRANÇAIS Schéma 13
