产品类型	中置音箱墙面支架
品牌	SANUS
型号	VMCC1
兼容性	SANUS VMSA, VMAA, VMAA18, VMAA26, VMDD, VMDD26 墙面支架
材料	钢
颜色	黑色
可调节宽度（中心距）	3.8 厘米至 39.4 厘米
可调节深度	是，通过前后支架
可调节高度	是，通过可伸缩臂
最大承重	15 千克（估计）
所需工具	十字螺丝刀、活动扳手
墙面安装	安装在现有墙面支架上（不含）
包含部件	延长件、支架、支撑杆、螺栓、垫片
安全	阅读警告，必要时请专业人员操作
维护	用干布清洁
可维修性	通过 SANUS 提供备件
保修	请咨询 SANUS

常见问题 - VMCC1 SANUS

如何在 SANUS 墙面支架上安装 VMCC1 支架？

从墙板上拆下支架和下横管。用提供的螺栓固定轴支架，然后滑入横管和支撑杆。安装扬声器固定件并根据音箱进行调整。

VMCC1 与哪些墙面支架兼容？

它与 SANUS VMSA、VMAA、VMAA18、VMAA26、VMDD 和 VMDD26 支架兼容。

安装需要哪些工具？

十字螺丝刀和活动扳手。

如何调节中置音箱的高度？

松开连接上下臂的 1/4-20 x 3/8 螺栓，将臂调整到所需高度，然后拧紧。

如何调节扬声器的深度？

使用扬声器支架前后的一系列孔（f）。上延长件也有深度调节槽。

VMCC1 的最大承重是多少？

说明书未明确标明最大承重，但它是为典型中置音箱设计的。估计承重能力约为 15 千克。

如果音箱的螺纹嵌件与支架间距不匹配怎么办？

VMCC1 可将宽度调节至 3.8 厘米到 39.4 厘米之间。请参阅说明书中的配置表以正确调整支架脚。

我可以在没有支撑杆的情况下安装 VMCC1 吗？

可以，对于嵌件间距在 3.8 厘米到 14.5 厘米之间的音箱，不需要支撑杆。

如何将中置音箱固定到支架上？

滑动杆支架使扬声器支架与螺纹嵌件对齐。选择合适的螺栓（M4、M5 或 1/4-20），穿过支架拧入音箱。

我应该采取哪些安全预防措施？

如果您不确定说明，请致电合格的技术人员。确保所有部件固定牢固，不要超过承重限制。

用户手册 VMCC1 SANUS

Sanus Systems VMCC1 为上出的如的么也。VMCC1 是、Sanus VMSA、VMAA、VMAA18、VMAA26、VMDD、VMDD26 フ拉トル壁面取付具の下にSennt一力一を取付は的設計得很好。

必要訳工具：�拉ド现代农业一とモンキーレnt手

Sb一力一左右上拉下士、T的中央的有如了。位加决了、手顺6取付的1/4-20x5/8 木卜 (k) 支柱以届<来中绿付。

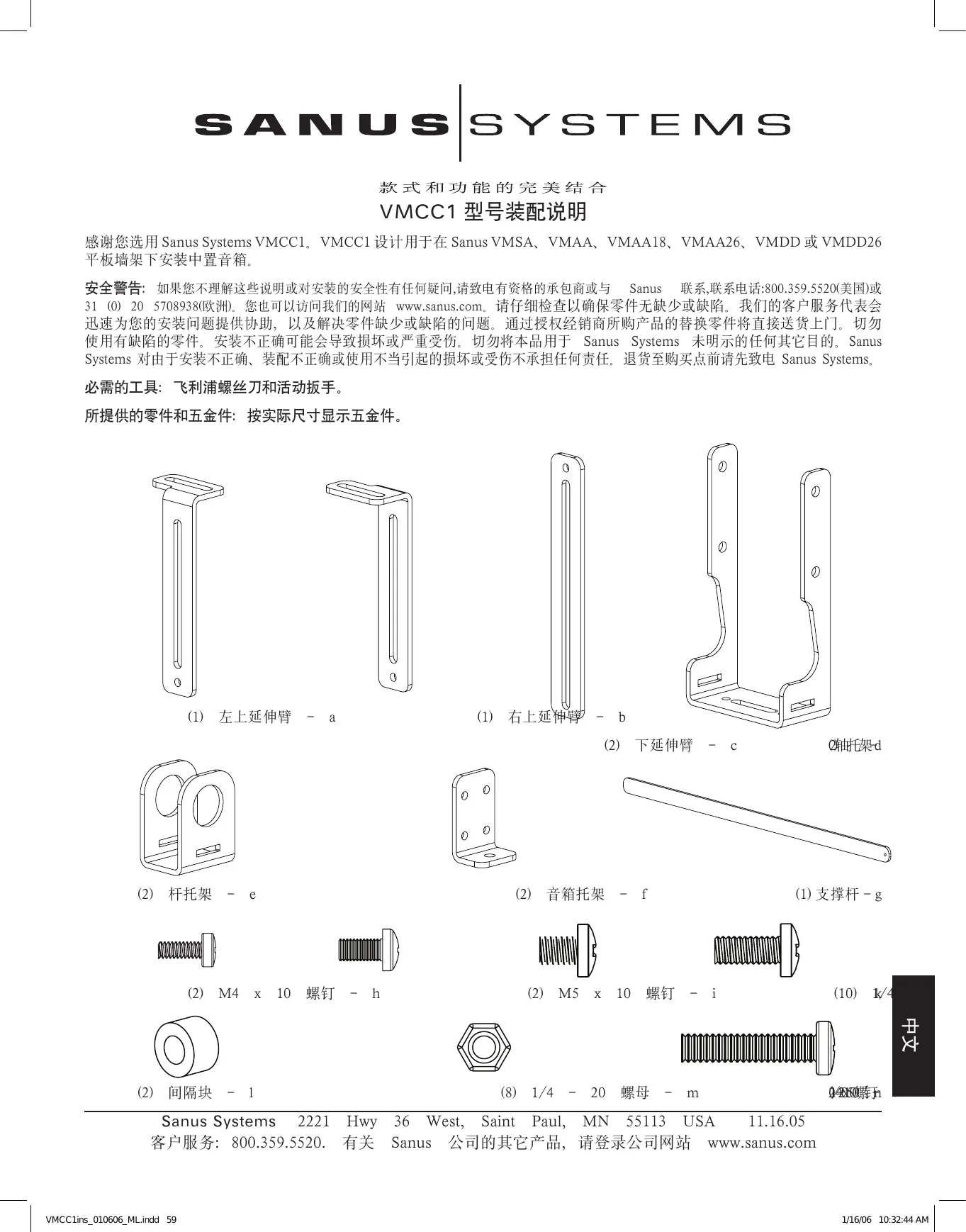

感谢您选用Sanus Systems VMCC1。VMCC1设计用于在Sanus VMSA、VMAA、VMAA18、VMAA26、VMDD或VMDD26平板墙架下安装中置音箱。

安全警告：如果您不理解这些说明或对安装的安全性有任何疑问，请致电有资格的承包商或与Sanus联系，联系电话：800.359.5520(美国)或31（0）20 5708938(欧洲)。您也可以访问我们的网站www.sanus.com。请仔细检查以确保零件无缺少或缺陷。我们的客户服务代表会迅速为您的安装问题提供协助，以及解决零件缺少或缺陷的问题。通过授权经销商所购产品的替换零件将直接送货上门。切勿使用有缺陷的零件。安装不正确可能会导致损坏或严重受伤。切勿将本品用于Sanus Systems未明示的任何其它目的。Sanus Systems对由于安装不正确、装配不正确或使用不当引起的损坏或受伤不承担任何责任。退货至购买点前请先致电Sanus Systems。

必需的工具：飞利浦螺丝刀和活动扳手。

所提供的零件和五金件：按实际尺寸显示五金件。

(1) 左上延伸臂 - a

(1) 右上延伸臂 - b
(2) 下延伸臂 -c 0轴托架d

(2) 杆托架 - e

(2) 音箱托架 - f

(1)支撑杆 - g

(2) M4 x 10 螺钉 - h

(2) M5 x 10 螺钉 - i

(10) k/4

(2) 间隔块 -1

048000

VMSA、VMAA、VMAA18和VMAA26的装配说明见步骤1至6。VMDD和VMDD26的装配说明见步骤7至12。

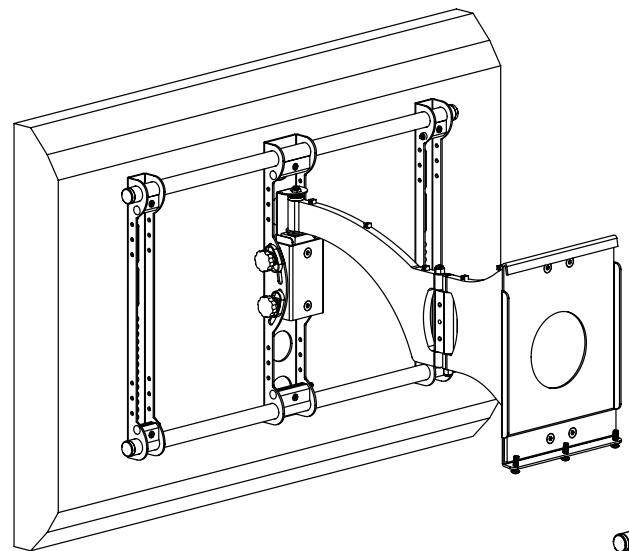

步骤1：从墙板上取下架子，然后从架装配体上取出下面一根横管。

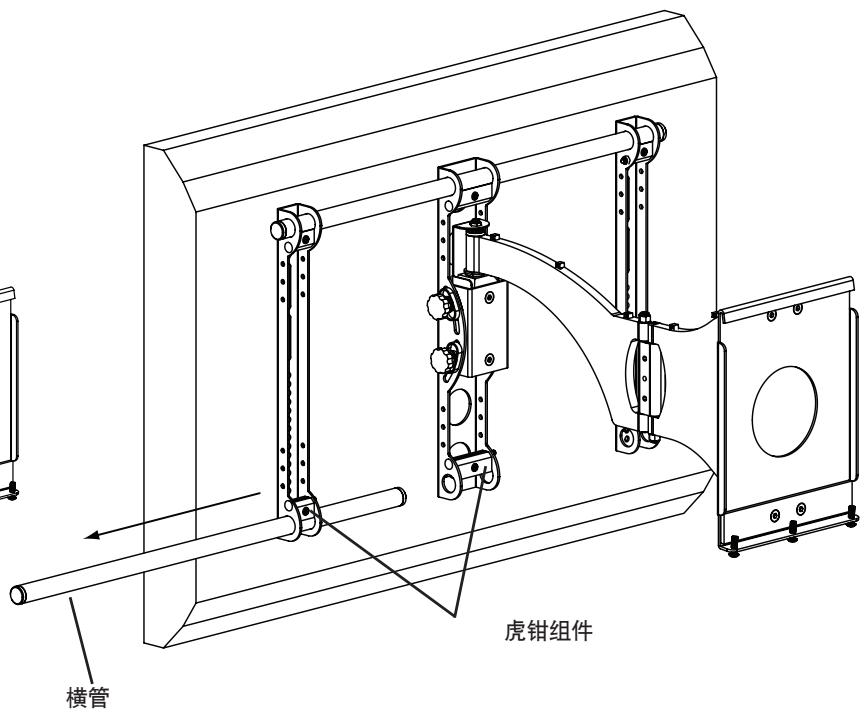

从墙板上取下架子。旋松下面三个虎钳组件中的艾伦螺钉，从架装配体中取出下面的横管。请参见下面的图 1a 和图 1b。

图1a

图1b

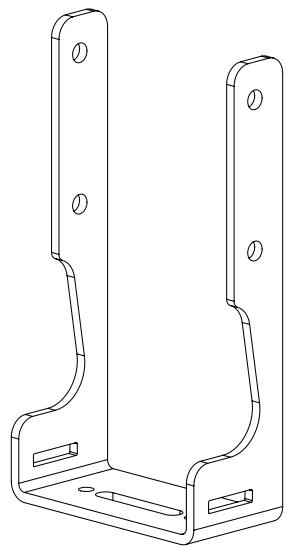

步骤2：安装轴托架

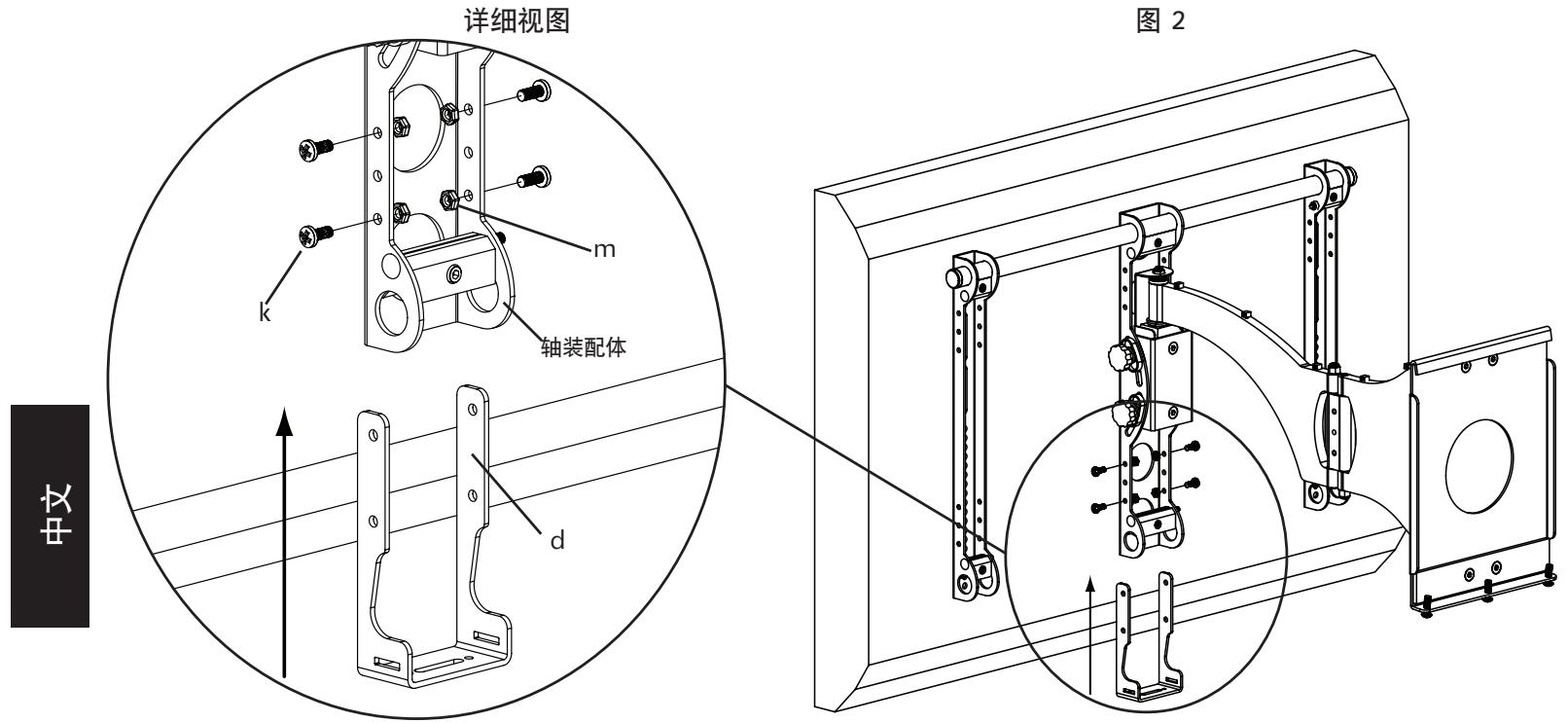

定好轴托架(d)的位置，将它安装到架子上的轴装配体上。旋入 1 / 4 - 20 × 5 / 8 螺钉(k)，使其穿过轴托架、轴装配体，旋入 1 / 4 - 20 螺母(m)。重复此过程，直到用四个 1 / 4 - 20 × 5 / 8 螺钉和四个 1 / 4 - 20 螺母固定住轴托架。用飞利浦螺丝刀旋紧每个螺钉以确保牢固。请参见下面的图2。

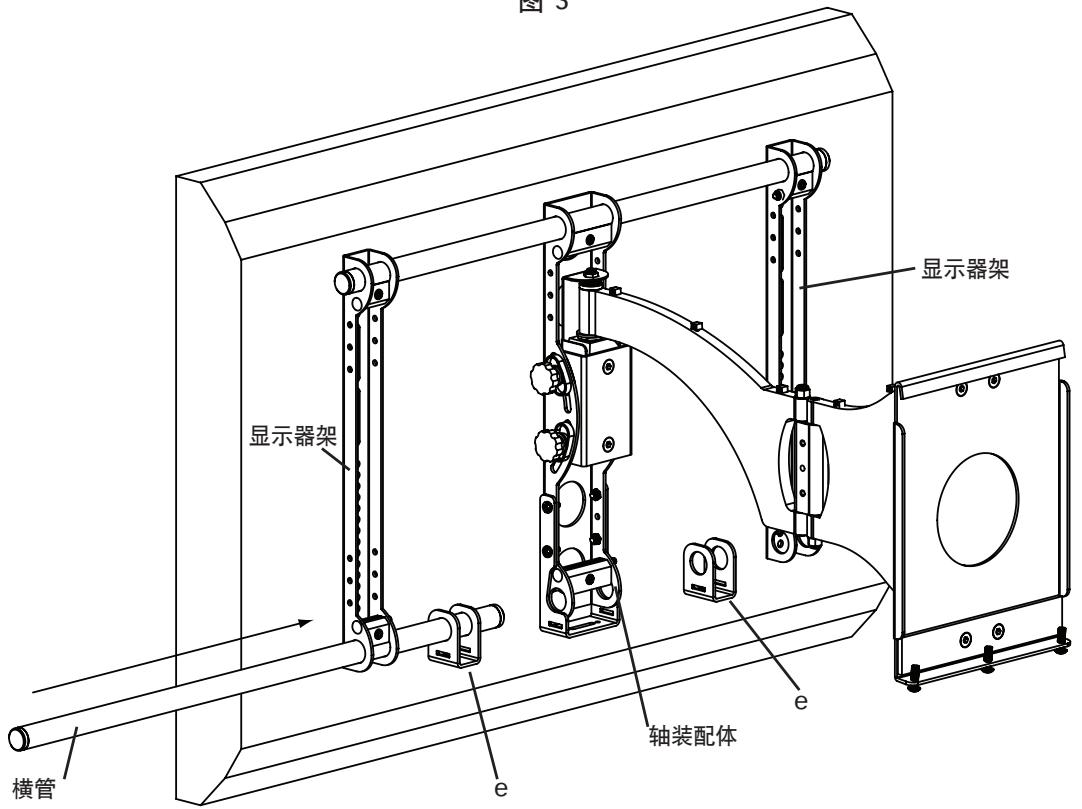

步骤3：安装杆托架

将下方横管穿过杆托架 (e)、轴装配体、第二个杆托架和第二个显示器架。横管穿过第二个显示器架后旋紧所有三个虎钳组件将其牢牢固定。请参见下面的图 3。

图3

步骤4：安装支撑杆

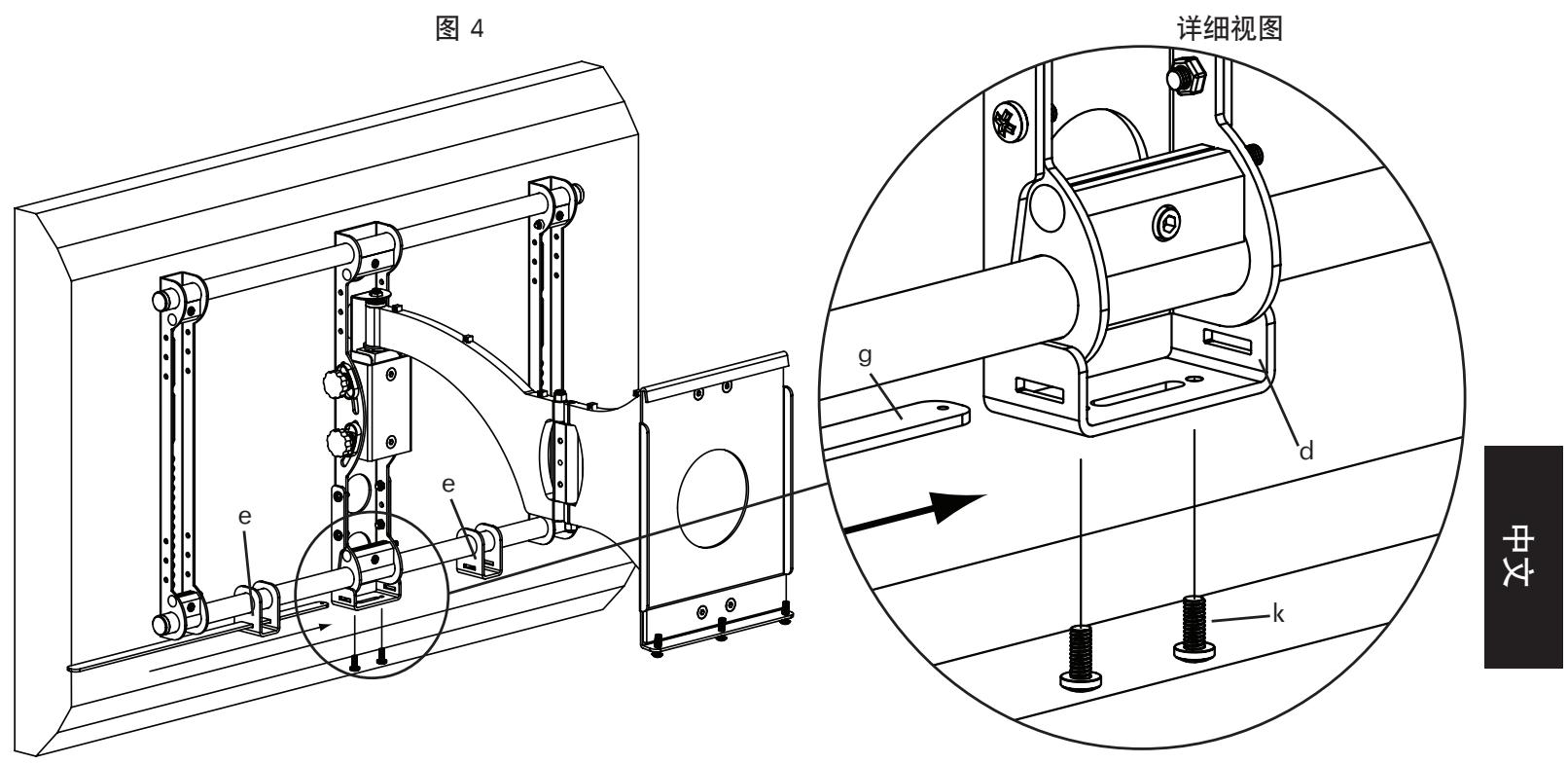

将支撑杆(g)穿过杆托架(e)、轴托架(d)和另一个杆托架。确保支撑杆位于墙架中央。将每个 1/4 - 20 × 5/8 螺钉(k)旋入轴托架底部的每个孔中直至触及支撑杆底部。请参见下面的图4。

步骤5：装配音箱附件

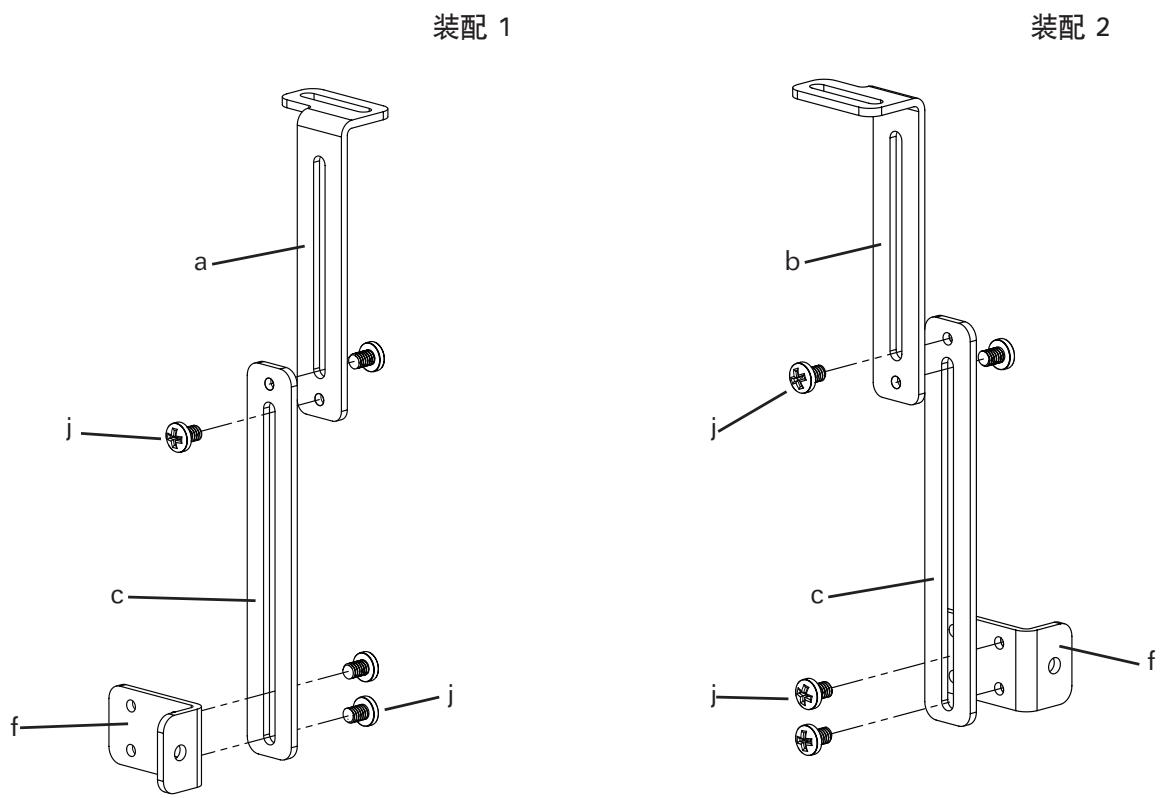

如下图所示装配音箱附件。用飞利浦螺丝刀旋紧所有螺钉。对第二个音箱附件重复此操作过程。在垂直方向上调整延伸臂装配体可以调整音箱的垂直位置。音箱距墙的距离则通过使用音箱托架 (f) 前面的孔或是后面的孔来调整。通过顶部的槽调整上延伸臂可调整音箱距墙的距离。注意：个别场合可能不使用下延伸臂。此时，音箱托架 (f) 可直接安装到上延伸臂 (a,b) 上。

步骤6：将音箱附件安装到装配体

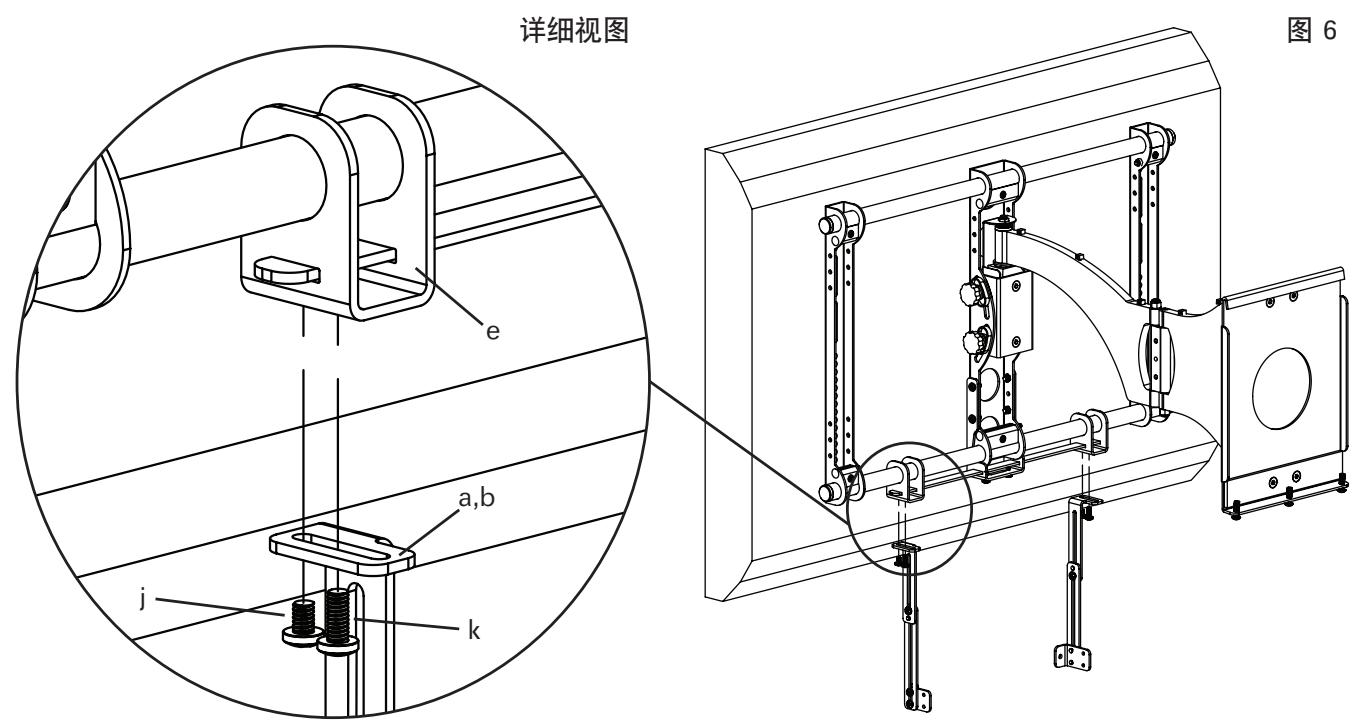

将 1 / 4 - 20 × 3 / 8 螺钉 (j) 向上穿过两根上延伸臂 (a,b)，旋入杆托架 (e)。旋紧螺钉牢固安装上延伸臂。旋入 1 / 4 - 20 × 5 / 8 螺钉 (k)，使其向上穿过两根上延伸臂。此时请不要旋紧 1 / 4 - 20 × 5 / 8 螺钉，音箱装好后再旋紧这些螺钉使其顶到支撑杆底部。

注意：如果音箱的螺孔间距介于 4.4 ~cm 和 39.4 ~cm 之间，请使用装配 1。如果音箱上的螺孔间距大于 39.4 ~cm ，音箱托架上的突起则应互相背对。图 6 中，音箱托架为互相面对。

VMDD 和 VMDD26 平板墙架装配说明。

步骤7：从墙板上取下架子，然后从架装配体上取出下面一根横管。

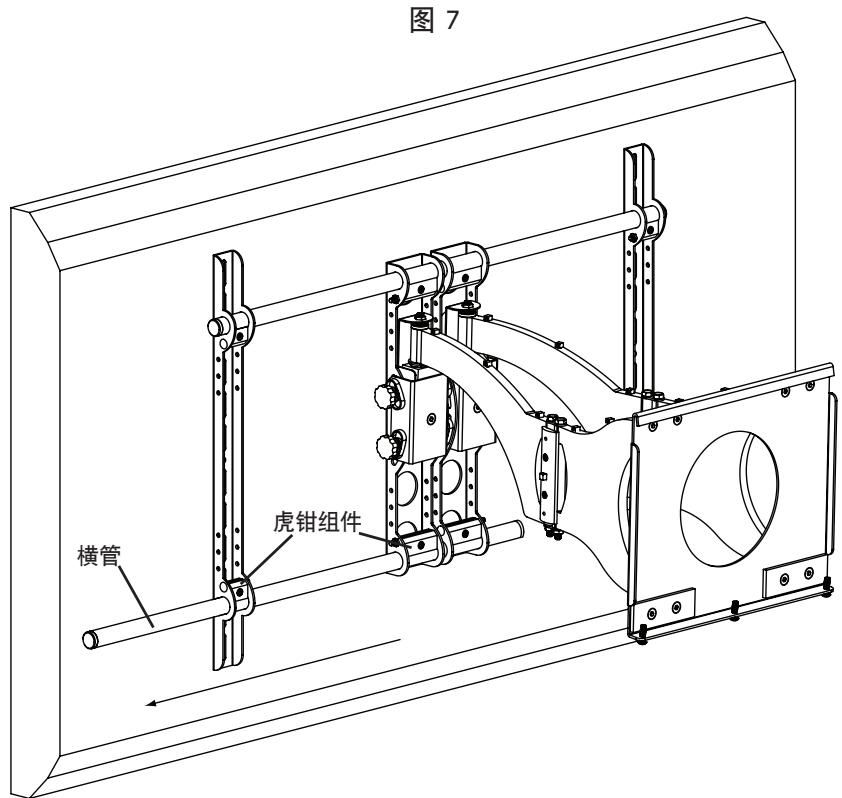

从墙板上取下架子。旋松下面四个虎钳组件中的艾伦螺钉，从架装配体中取出下面的横管。请参见下面的图7。

步骤8：安装轴托架

如果音箱的螺孔间距介于 3.8cm 和 14.5cm 之间，安装时无需使用支撑杆（g）。

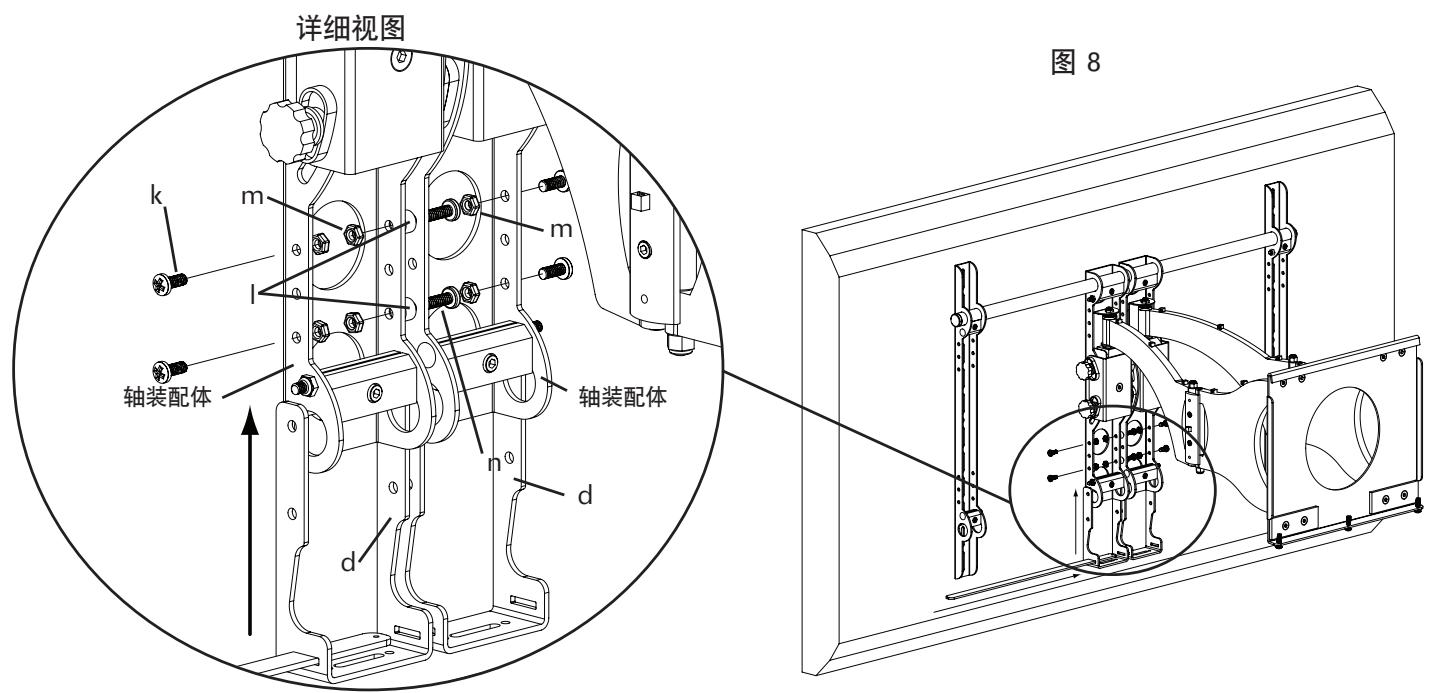

定好轴托架(d)的位置，将它安装到架子上的轴装配体上。旋入 1 / 4 - 20× 5 / 8 螺钉(k)，使其穿过轴托架的外侧、轴装配体，并旋入 1 / 4 - 20 螺母(m)。旋入 1 / 4 - 20× 1.5 螺钉(n)，使其穿过轴托架的内侧、间隔块(l)、相邻轴托架的内侧，然后旋入到 1 / 4 - 20 螺母中。将支撑杆穿过每个轴托架上的槽，最后位于墙架中间。请参见下面的图8。

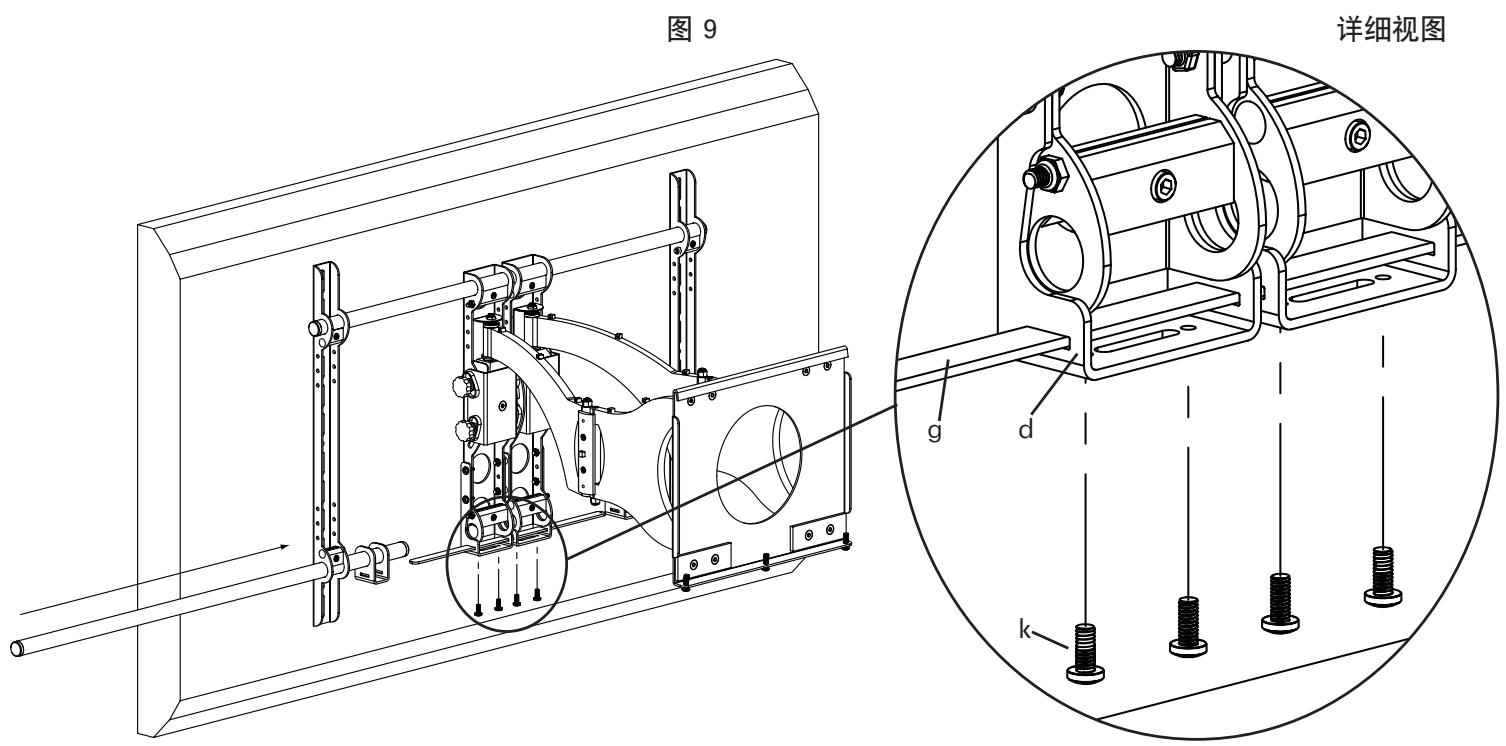

步骤9：安装杆托架

注意：如果步骤8中未安装支撑杆，在此步骤中重新安装横管即可。

将下方横管穿过第一个显示器架、第一个杆托架 (e)、两个轴装配体、第二个杆托架和第二个显示器架。横管穿过第二个显示器架后，旋紧全部四个虎钳组件以将其牢牢固定。将 1/4 - 20 × 5/8 螺钉 (k) 分别旋入轴托架 (d) 底部的各个孔中直至触及支撑杆 (g) 底部。请参见下面的图 9。

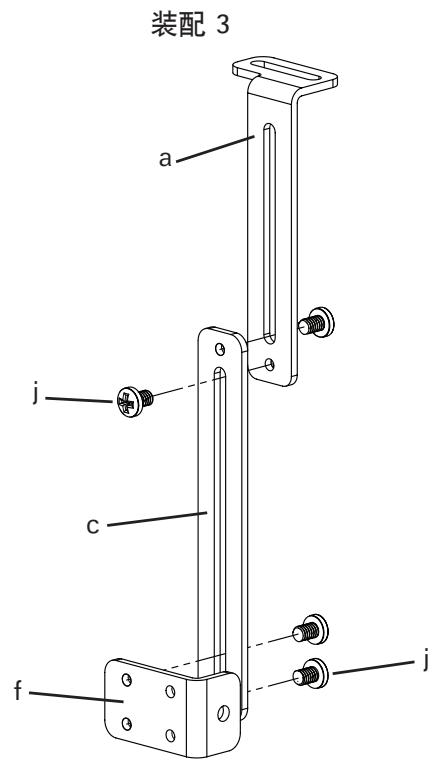

步骤10：装配音箱附件-未装支撑杆。如果使用支撑杆，请参见步骤5中的装配。

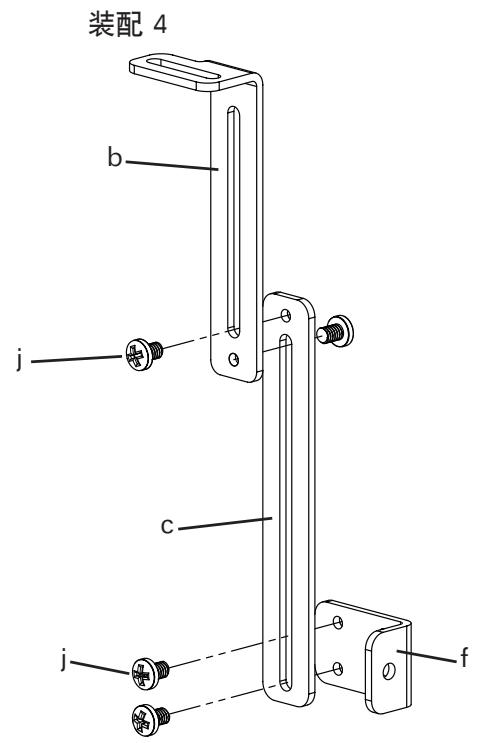

如下图所示装配音箱附件。用飞利浦螺丝刀旋紧所有螺钉。对第二个音箱附件重复此操作过程。请参见下图。在垂直方向上调整延伸臂(a,b,c)即可调整音箱的垂直位置。音箱距墙的距离则可通过使用音箱托架(f)前面的孔或是后面的孔来调整。通过顶部的槽调整上延伸臂可调整音箱距墙的距离。请注意：个别场合可能不使用下延伸臂。

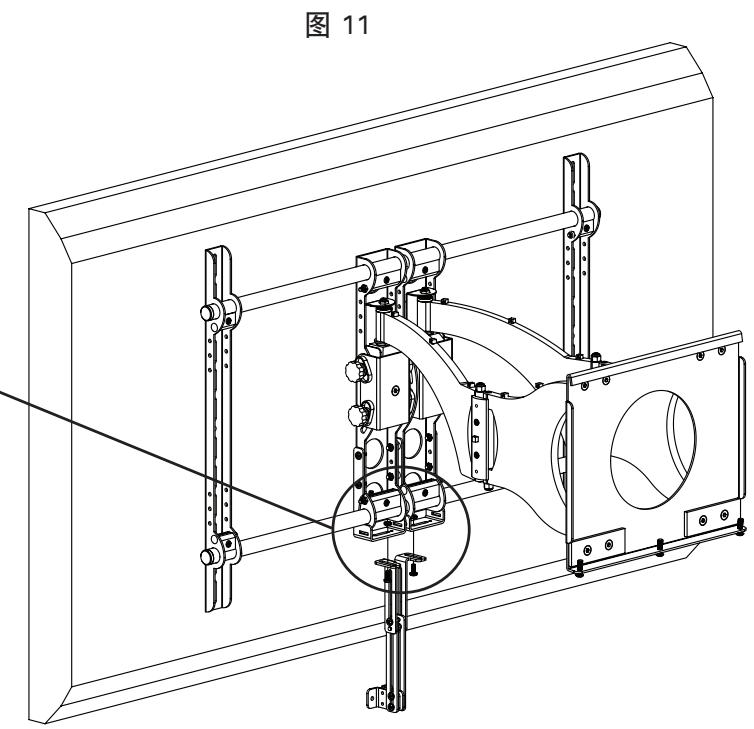

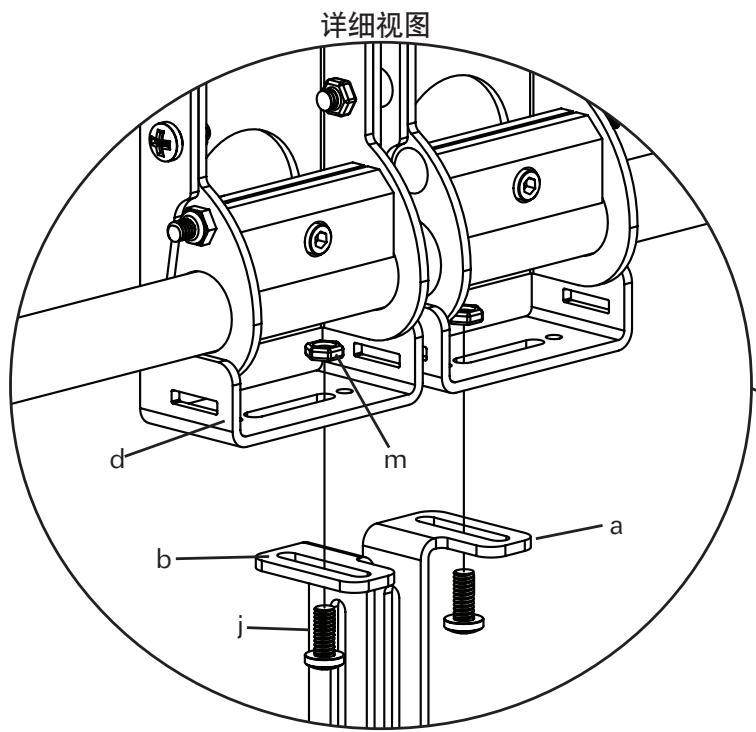

步骤11：将音箱附件安装到装配体上-未安装支撑杆

将两个 1 / 4 - 20 × 3 / 8 螺钉 (j) 分别向上穿过两根上延伸臂 (a,b) 及轴托架 (d) 上的槽, 最后旋入 1 / 4 - 20 螺母 (m) 中。务必旋紧以保证上延伸臂安装牢固。请参见下面的图 11。

注意：如果音箱的螺孔间距介于 9.5cm 和 14.5cm 之间，音箱托架上的突起应该互相背对。如果音箱上的螺孔间距介于3.8cm和 9.5cm 之间，音箱托架上的突起应该互相面对。下图所示音箱托架的装配适用于螺孔间距介于 9.5cm 和 14.5cm 之间的音箱。

步骤12：将音箱附件安装到装配体上-已安装支撑杆

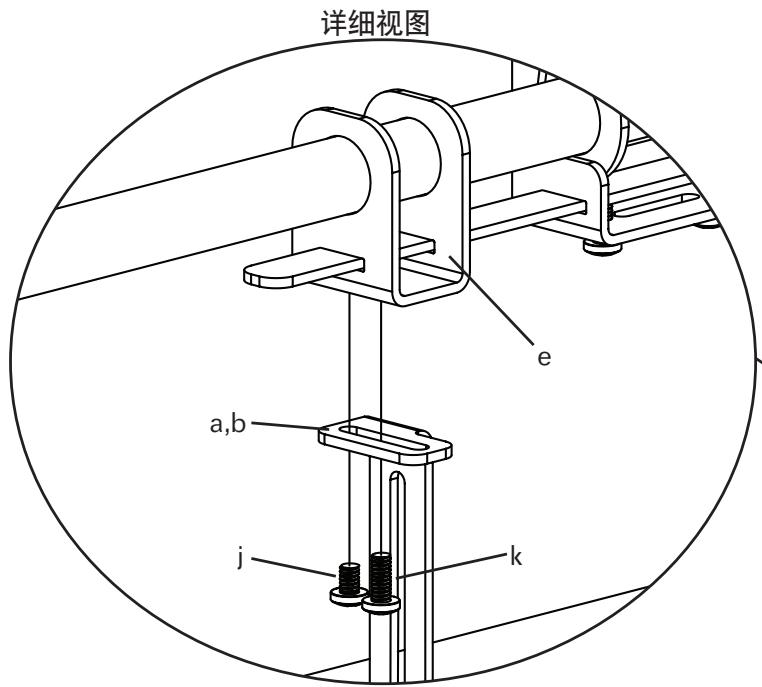

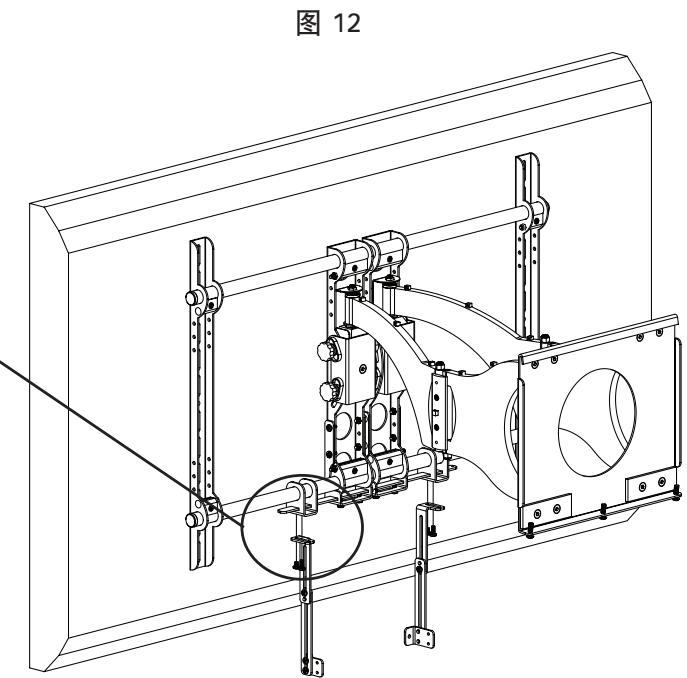

将 1 / 4 - 20 × 3 / 8 螺钉 (j) 向上穿过两根上延伸臂 (a,b)，旋入杆托架 (e)。旋紧螺钉，使上延伸臂牢固安装到杆托架中。旋入 1 / 4 - 20 × 5 / 8 螺钉 (k)，使其向上穿过两根上延伸臂。此时请不要旋紧 1 / 4 - 20 × 5 / 8 螺钉，音箱装好后再旋紧这些螺钉使其顶到支撑杆底部。请参见下面的图 12。

注意：如果音箱的螺孔间距介于 14.5 ~cm 和 39.4 ~cm 之间，音箱托架上的突起应该互相面对。如果音箱上的螺孔间距大于 39.4 ~cm ，音箱托架上的突起则应互相背对。下图所示音箱托架的装配适用于螺孔间距介于 14.5 ~cm 和 39.4 ~cm 之间的音箱。

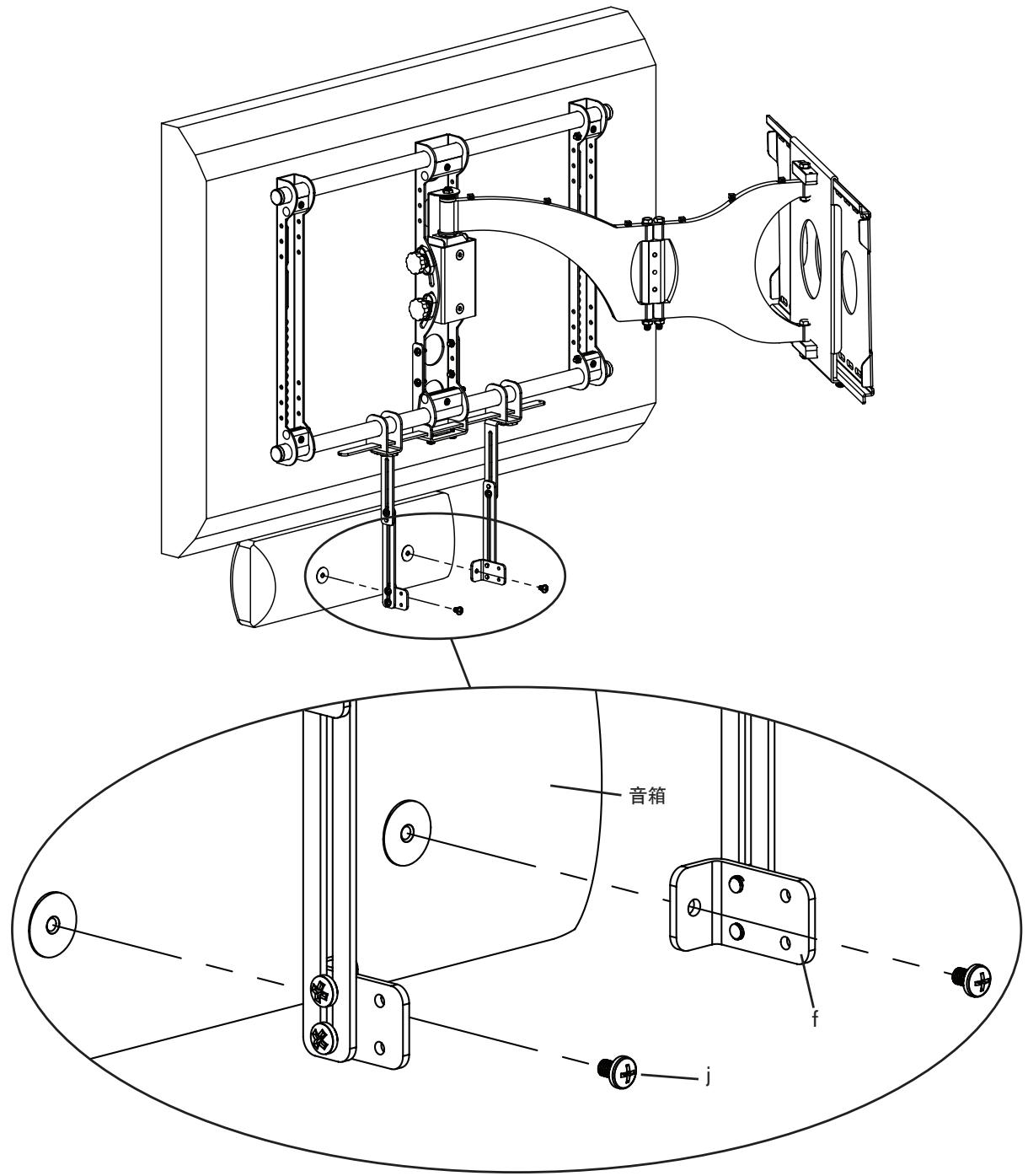

步骤13：将中置音箱安装到VMCC1

滑动杆托架(e)，使音箱托架(f)与音箱背面的螺孔对齐。为您的中置音箱挑选合适的螺钉，方法是用手将M4x10螺钉(h)、M5x10螺钉(i)或者 1 / 4 - 20× 3 / 8 螺钉(j)旋入音箱背面的螺孔，以判定哪种螺钉最合适。挑选出合适的螺钉后，将其旋入每个音箱托架，然后旋入中置音箱中。用飞利浦螺丝刀旋紧每个螺钉。请参见下面的图13。

现在您可以左右滑动音箱使其位于电视机下方的中心位置。定好位置后，旋紧步骤6中安装的 1 / 4 - 20 × 5 / 8 螺钉(k)，使该螺钉顶到支撑杆。

要调整音箱的垂直位置，请旋松连接上下延伸臂的 1 / 4 - 20 × 3 / 8 螺钉，然后重新调整臂的位置直至中置音箱处于理想位置。

要调整音箱与墙的间距请参见步骤 5。

图13
