Produkttyp	Zentrallautsprecherhalterung für Wandhalterung
Marke	SANUS
Modell	VMCC1
Kompatibilität	SANUS Wandhalterungen VMSA, VMAA, VMAA18, VMAA26, VMDD, VMDD26
Material	Stahl
Farbe	Schwarz
Verstellbare Breite (Achsabstand)	3,8 cm bis 39,4 cm
Verstellbare Tiefe	Ja, durch vordere/hintere Halterungen
Verstellbare Höhe	Ja, durch ausziehbare Arme
Maximales Traggewicht	15 kg (Schätzung)
Erforderliche Werkzeuge	Kreuzschlitzschraubendreher, Rollgabelschlüssel
Wandbefestigung	An vorhandener Wandhalterung (nicht im Lieferumfang)
Mitgelieferte Teile	Verlängerungen, Halterungen, Stützstange, Schrauben, Abstandshalter
Sicherheit	Warnhinweise lesen, bei Bedarf einen Fachmann hinzuziehen
Wartung	Mit einem trockenen Tuch reinigen
Reparierbarkeit	Ersatzteile über SANUS erhältlich
Garantie	SANUS konsultieren

Häufig gestellte Fragen - VMCC1 SANUS

Wie installiere ich die VMCC1-Halterung an einer SANUS Wandhalterung?

Entfernen Sie die Halterung von der Wandplatte und das untere Querrohr. Befestigen Sie die Achshalterungen mit den mitgelieferten Schrauben, schieben Sie dann das Querrohr und die Stützstange ein. Montieren Sie die Befestigungsteile des Lautsprechers und passen Sie sie an den Lautsprecher an.

Mit welchen Wandhalterungen ist der VMCC1 kompatibel?

Er ist kompatibel mit den SANUS Wandhalterungen VMSA, VMAA, VMAA18, VMAA26, VMDD und VMDD26.

Welche Werkzeuge werden für die Installation benötigt?

Ein Kreuzschlitzschraubendreher und ein Rollgabelschlüssel.

Wie stelle ich die Höhe des Center-Lautsprechers ein?

Lockern Sie die 1/4-20 x 3/8 Schrauben, die die oberen und unteren Arme verbinden, positionieren Sie die Arme auf die gewünschte Höhe und ziehen Sie sie wieder fest.

Wie stelle ich die Tiefe des Lautsprechers ein?

Verwenden Sie die Lochreihen an der Vorder- oder Rückseite der Lautsprecherhalterung (f). Die oberen Verlängerungen haben ebenfalls einen Tiefeneinstellschlitz.

Was ist das maximale Traggewicht des VMCC1?

Das maximale Traggewicht ist in der Anleitung nicht explizit angegeben, aber es ist für typische Center-Lautsprecher ausgelegt. Geschätzt wird eine Kapazität von etwa 15 kg.

Was tun, wenn die Gewindeeinsätze meines Lautsprechers nicht zum Abstand der Halterungen passen?

Der VMCC1 ermöglicht eine Breitenverstellung zwischen 3,8 cm und 39,4 cm. Konsultieren Sie die Konfigurationstabelle in der Anleitung, um die Halterungsfüße richtig auszurichten.

Kann ich den VMCC1 ohne die Stützstange installieren?

Ja, bei Lautsprechern mit einem Einsatzzabstand von 3,8 cm bis 14,5 cm ist die Stützstange nicht erforderlich.

Wie befestige ich den Center-Lautsprecher an der Halterung?

Schieben Sie die Stangenhalterungen, um die Lautsprecherhalterungen mit den Gewindeeinsätzen auszurichten. Wählen Sie die passende Schraube (M4, M5 oder 1/4-20) und schrauben Sie sie durch die Halterungen in den Lautsprecher.

Welche Sicherheitsvorkehrungen sollte ich treffen?

Wenn Sie sich bei der Anleitung unsicher sind, ziehen Sie einen qualifizierten Techniker hinzu. Überprüfen Sie, ob alle Teile fest sitzen, und überschreiten Sie nicht die Gewichtsgrenzen.

BEDIENUNGSANLEITUNG VMCC1 SANUS

DIE EINHEIT VON FORM UND Funktion

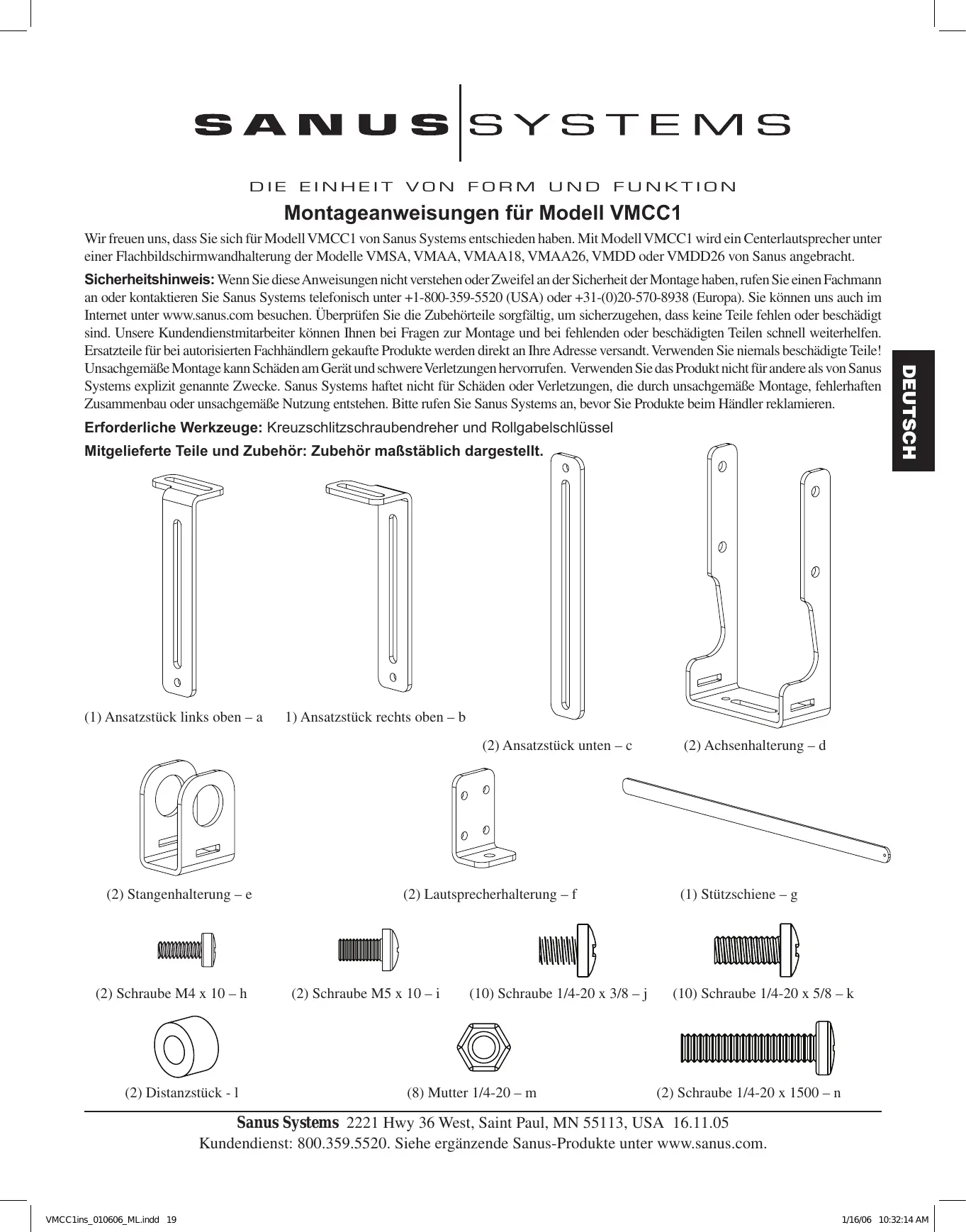

Montageanweisungen für Modell VMCC1

Wir freu den, dass Sie sich fur Modell VMCC1 von Sanus Systems entschieden haben. Mit Modell VMCC1 wird ein Centerlautsprecher unter einer Flachbildschirmwandhalterung der Modelle VMSA, VMAA, VMAA18, VMAA26, VMDD oder VMDD26 von Sanus angebracht.

Sicherheitshinweis: Wenn Sie diese Anweisungen nicht verstehen oder Zweiel an der Sicherheit der Montage haben, rufen Sie einen Fachmann an oder kontaktieren Sie Sanus Systems telefonisch unter [phone] (USA) oder [phone] (Europa). Sie konnen uns auch im Internet unter www.sanus.com besuchen. Überprüfen Sie die Zubehörteile sorgfältig, um sicherzugehen, dass keine Teile fehlen oder beschädigt sind. Unsere Kundendienstmitarbeiter können Ihnen bei Fragen zur Montage und bei fehlenden oder beschädigten Teilen schnell weiterhelfen. Ersatzteile für bei autorisierten Fachhändern gekaufte Produkte werden direkt an ihre Adresse versandt. Verwenden Sie niemals beschädigte Teile! Unsachgemäß Montage kann Schäden am Gerät und schwere Verletzungen hervorrufen. Verwenden Sie das Produkt nicht für andere als von Sanus Systems explizit genannte Zwecke. Sanus Systems haftet nicht für Schäden oder Verletzungen, die durch unsachgemäß Montage, fehlerhaften Zusammenbau oder unsachgemäß Nutzung entstehen.itte rufen Sie Sanus Systems an, bevor Sie Produkte beim Händler reklamieren.

Erforderliche Werkzeuge: Kreuzschlitzschraubendreher und Rollgabelschlüssel

Mitgelieferte Teile und Zubehör: Zubehör maßstäblich dargestellt.

(1) Ansatzstück links offen - a

1) Ansatzstück rechts oben - b

(2) Ansatzstück unten - c

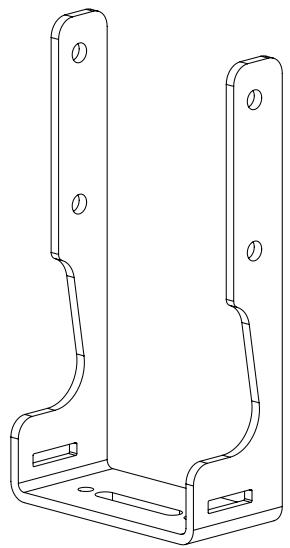

(2) Achsenhalterung - d

(2) Stangenhalterung - e

(2) Lautsprecherhalterung - f

(1) Stutzschiene - g

(2) Schraube M4 x 10 - h

(2) Schraube M5 x 10 - i

(10) Schraube 1/4 - 20 × 3/8 - j

(10) Schraube 1 / 4 - 20 × 5 / 8 - k

(2) Distanzstück - 1

(8)Mutter 1 / 4 - 20 - m

(2) Schraube 1/4 - 20 × 1500 - n

Für die Montage an den Modellen VMSA, VMAA, VMAA18 und VMAA26 siehe Schritt 1 bis 6. Für die Montage an Modell VMDD und VMDD26 siehe Schritt 7 bis 12.

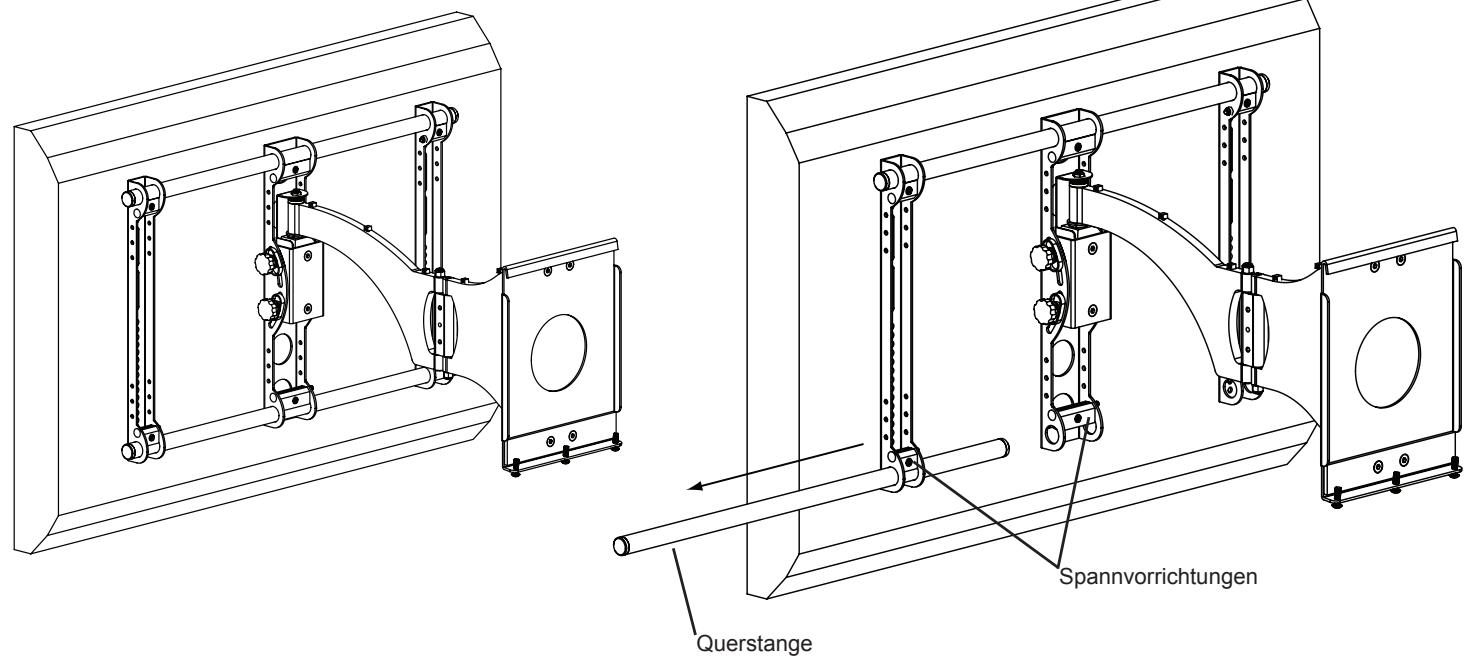

Schritt 1: Halterung von der Wandplatte abnehmen und andere Querstange aus der Halterung hersausziehen.

Halterung von der Wandplatte abnehmer. Die Inbusschrauben in den drei unteren Spannvorrichtungen lockern und dieunte Querstange aus der Halterung hersausziehen. Siehe Abbildung 1a und 1b.

Abbildung 1a

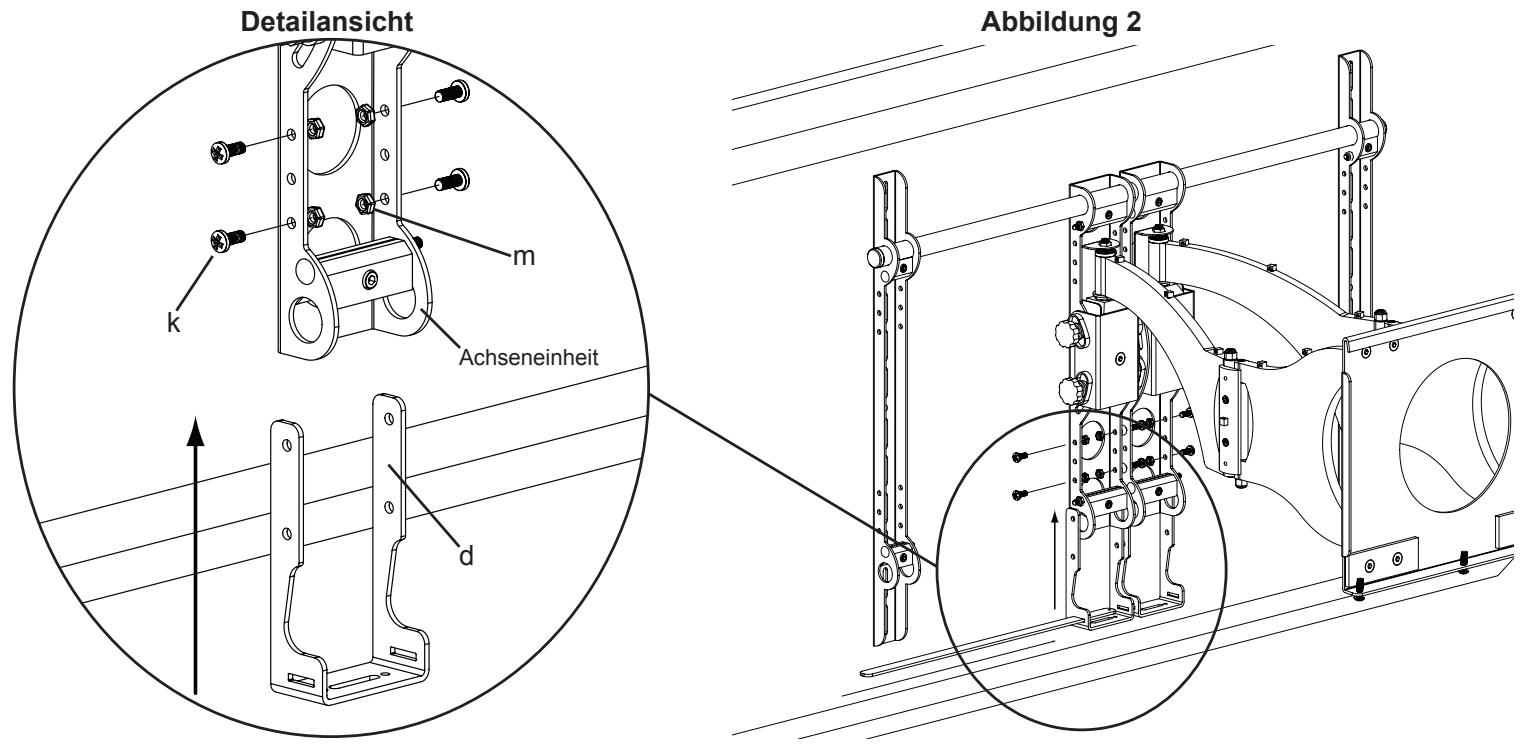

Schritt 2: Anbringen der Achsenhalterungen

Achsenhalterung (d) so positionieren, dass sie auf die Achseneinheit der Halterung geschoben werden kann. Eine Schraube 1/4-20 × 5/8 (k) durch die Achsenhalterung, die Achseneinheit und in die Mutter 1/4-20 (m) eindreten. Vorgang wiederholen, bis die Achsenhalterung mit vier Schrauben 1/4-20 × 5/8 und vier Mattern 1/4-20 sicher befestigt ist. Alle Schrauben mit einem Kreuzschlitzschraubendreher festziehen. Siehe Abbildung 2.

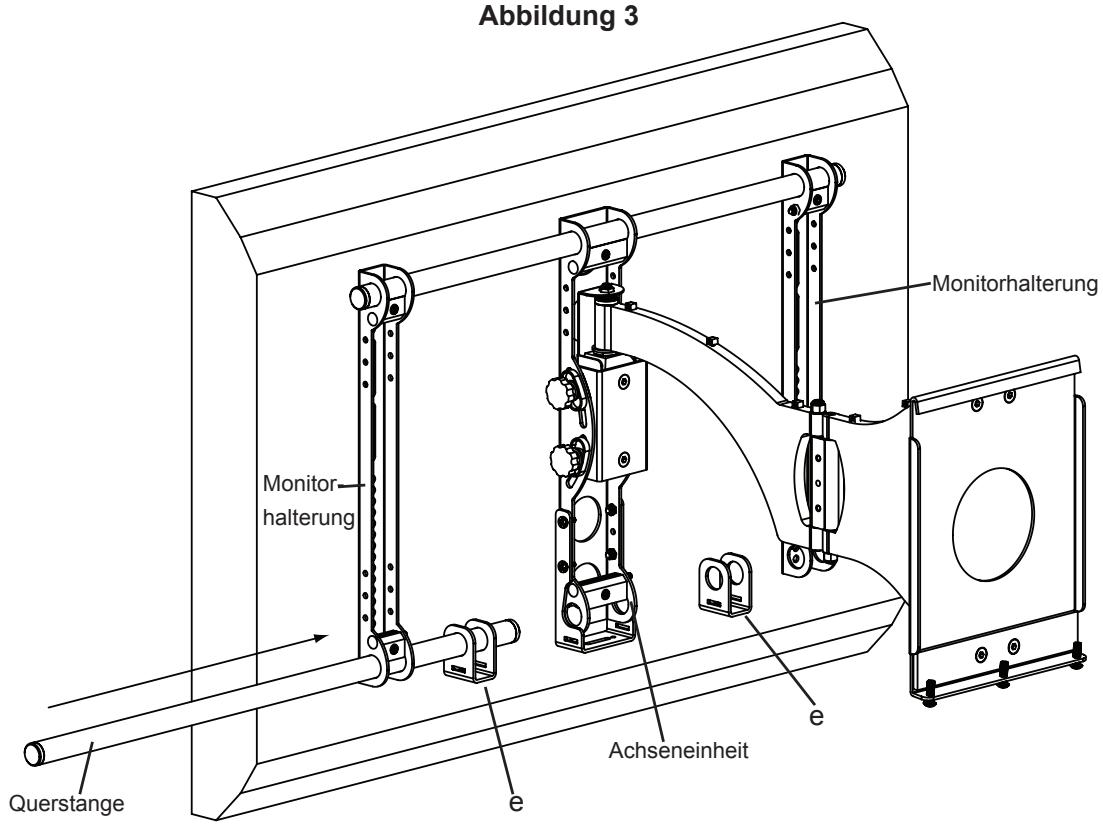

Schnitt 3: Anbringen der Stangenhalterungen

Dieunte Querstange durch die Stangenhalterung (e), die Achseneinheit, eine weitere Stangenhalterung und die zweite Monitorhalterung schieren. Die Querstange durch die zweite Monitorhalterung schieren und alle drei Spannvorrichtungen fest an die Querstange anschrauben. Siehe Abbildung 3.

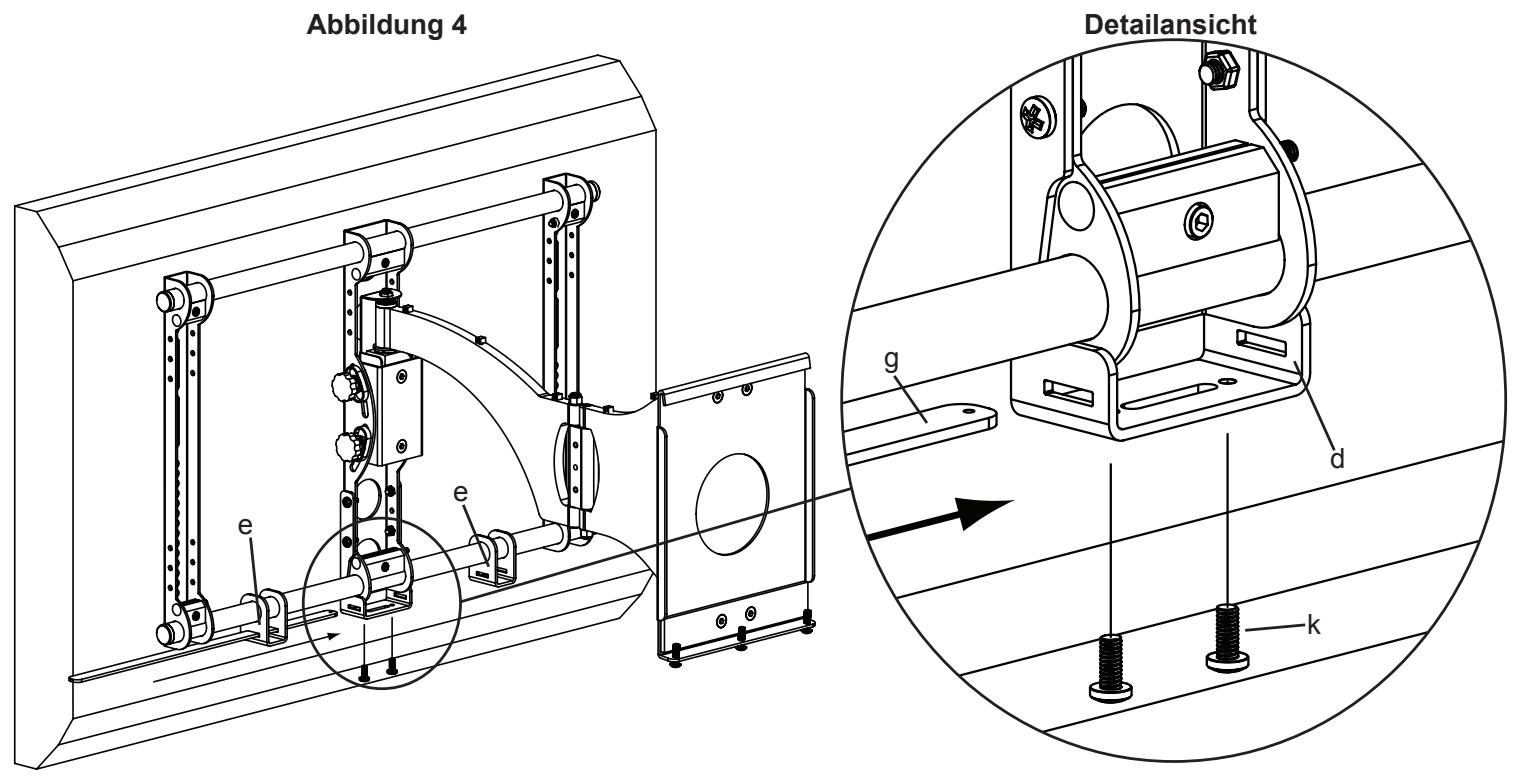

Schritt 4: Anbringen der Stützschiene

Die Stützschiene (g) durch die Stangenhalterung (e), die Achsenhalterung (d) und durch die andere Stangenhalterung schiben. Die Stützschiene muss mit der Wandhalterung mittig ausgerichtet sein. Alle Schrauben 1/4 - 20 × 5/8 (k) durch die Bohrungen an der Unterseite der Achsenhalterung eindrehen, bis sie an die Stützschiene stoßen. Siehe Abbildung 4.

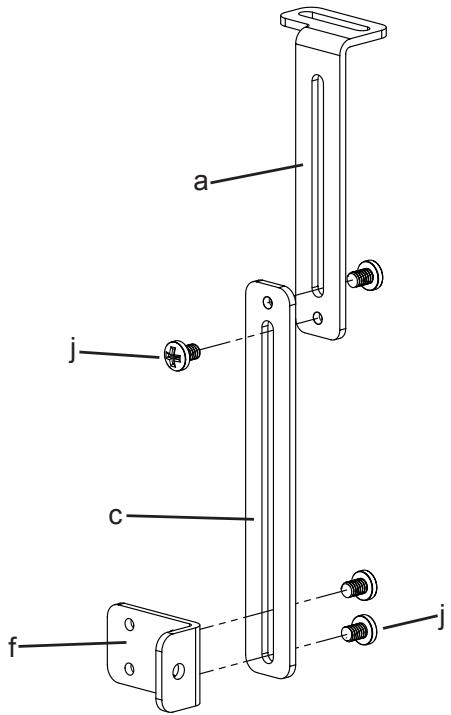

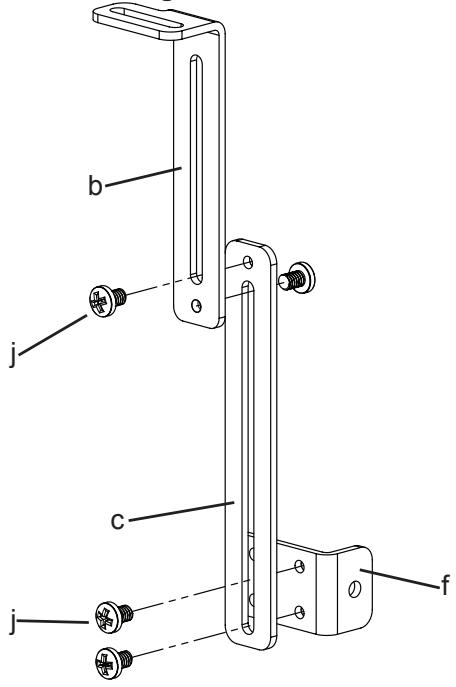

Schnitt 5: Konfiguration der Laufsprecherhalterungen

Die Lautsprecherhalterungen werden wie in der Abbildung unter dargestellt konfiguriert. Alle Schrauben mit einem Kreuzschlitzschraubendreher festziehen. Den Vorgang für die zweite Lautsprecherhalterung wiederholen. Die zusammengeführten Ansatzstücke können vertical verstellt werden, um die vertikale Position der Lautsprecher einzustellen. Die Lautsprechertiefe wird mit den vorderen bzw. hinteren Bohrungen in der Lautsprecherhalterung (f) eingestellt. Das obere Ansatzstück kann an dem oberen Schlitz verstellt werden, um die Lautsprechertiefe einzustellen. Hinweis: Es kann vorkommen, dass das untere Ansatzstück nicht verwendet werden muss. In thisem Fall wird die Lautsprecherhalterung (f) direkt an den oberen Ansatzstücken (a, b) angebracht.

Konfiguration 1

Konfiguration 2

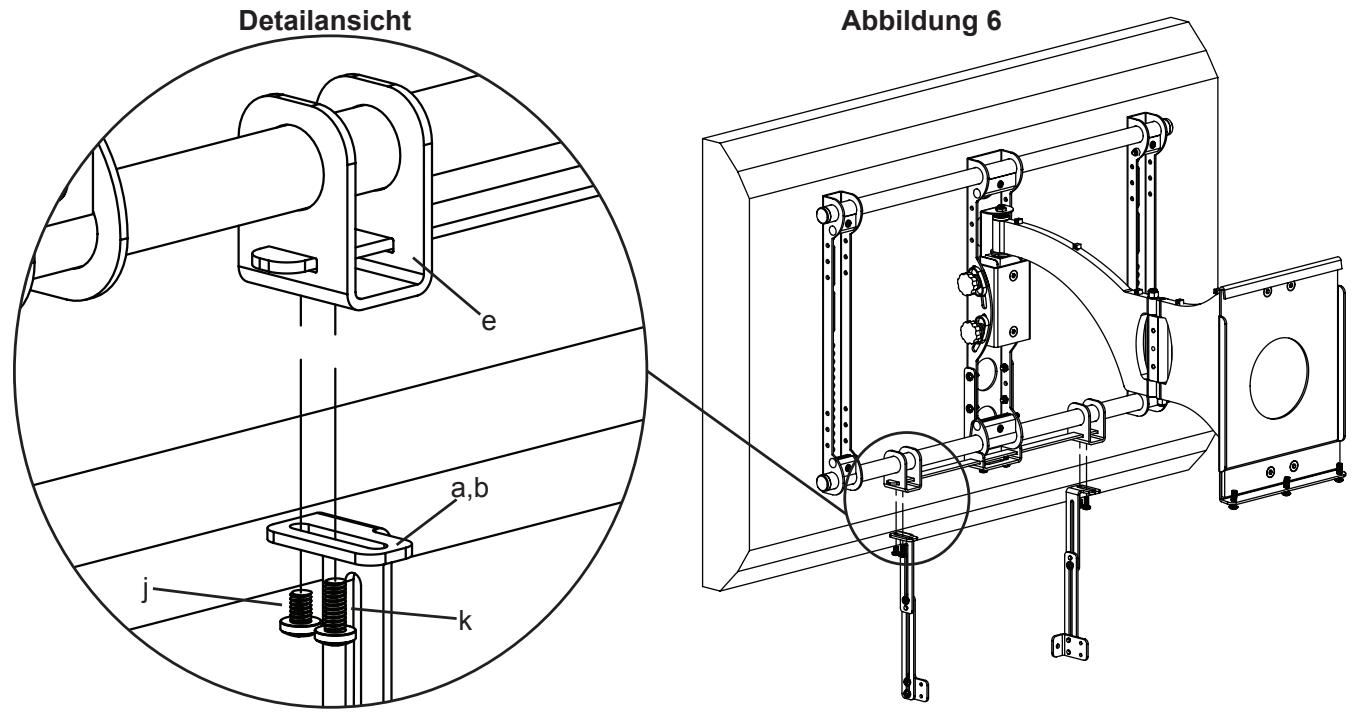

Schritt 6: Anbringen der Lautspeicherhalterungen an der Einheit

Je eine Schraube 1/4 - 20 × 3/8 (j) nach oben durch alle oberen Ansatzstücke (a, b) und in die Stangenhalterung (e) eindreten. Festziehen, um das obere Ansatzstück zu befestigen. Je eine Schraube 1/4 - 20 × 5/8 (k) nach oben durch alle oberen Ansatzstücke eindreten. Die Schrauben 1/4 - 20 × 5/8 zu dieser Zeitpunkt noch nicht festziehen. Sie werden nach dem Anbringen der Laufsprecher bis an die Stützschiene gedreht und festgezogen.

Hinweis: Für Lautsprecher mit Gewindeeinsätzen im Abstand von 4,4 cm bis 39,4 cm Konfiguration 1 verwenden. Betragt der Abstand der Gewindeeinsätze an den Lautsprechemn über 39,4 cm, müssen die Winkel der Lautsprecherhalterungen voneinander wegweisen. In Abbildung 6 weisen die Lautsprecherhalterungen aufeinander zu.

Montageanweisungen für die Flachbildschirmwandhalterungen Modell VMDD und VMDD26

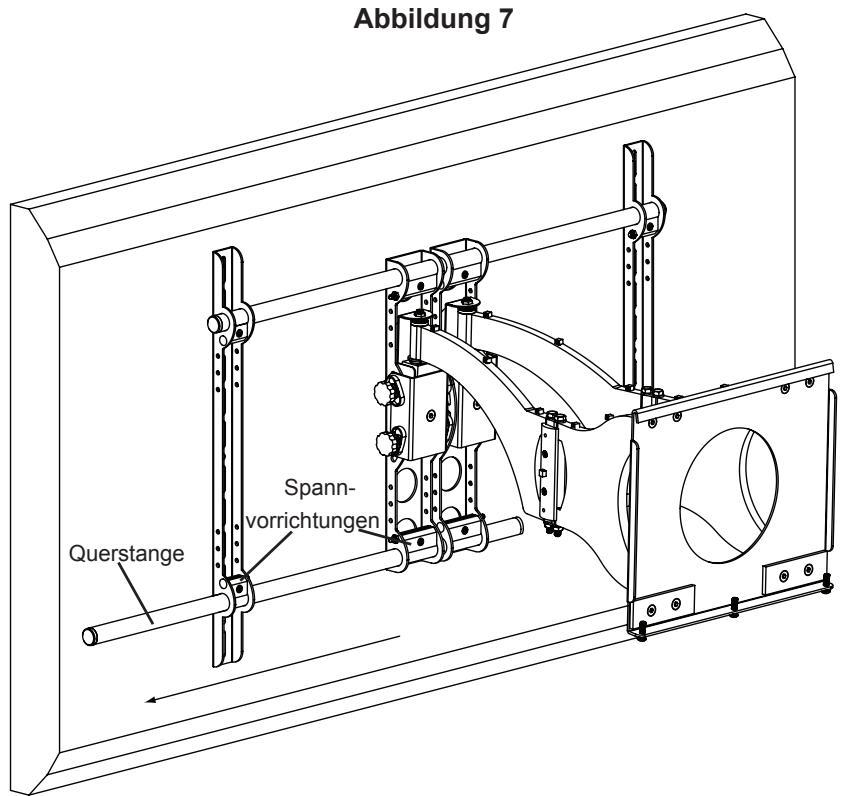

Schritt 7: Halterung von der Wandplatte abnehmer und untere Querstange aus der Halterung hersausziehen.

Halterung von der Wandplatte abnehmen. Die Inbusschrauben in den vier unteren Spannvorrichtungen lockern und dieunte Querstange aus der Halterung herausziehen. Siehe Abbildung 7.

Schritt 8: Anbringen der Achsenhalterungen

Beträgt der Abstand der Gewindeeinsätze an dem Lautsprecher zwischen 3,8 cm und 14,5 cm, wird die Stützschiene zur Befestigung NICHT bestehtigt.

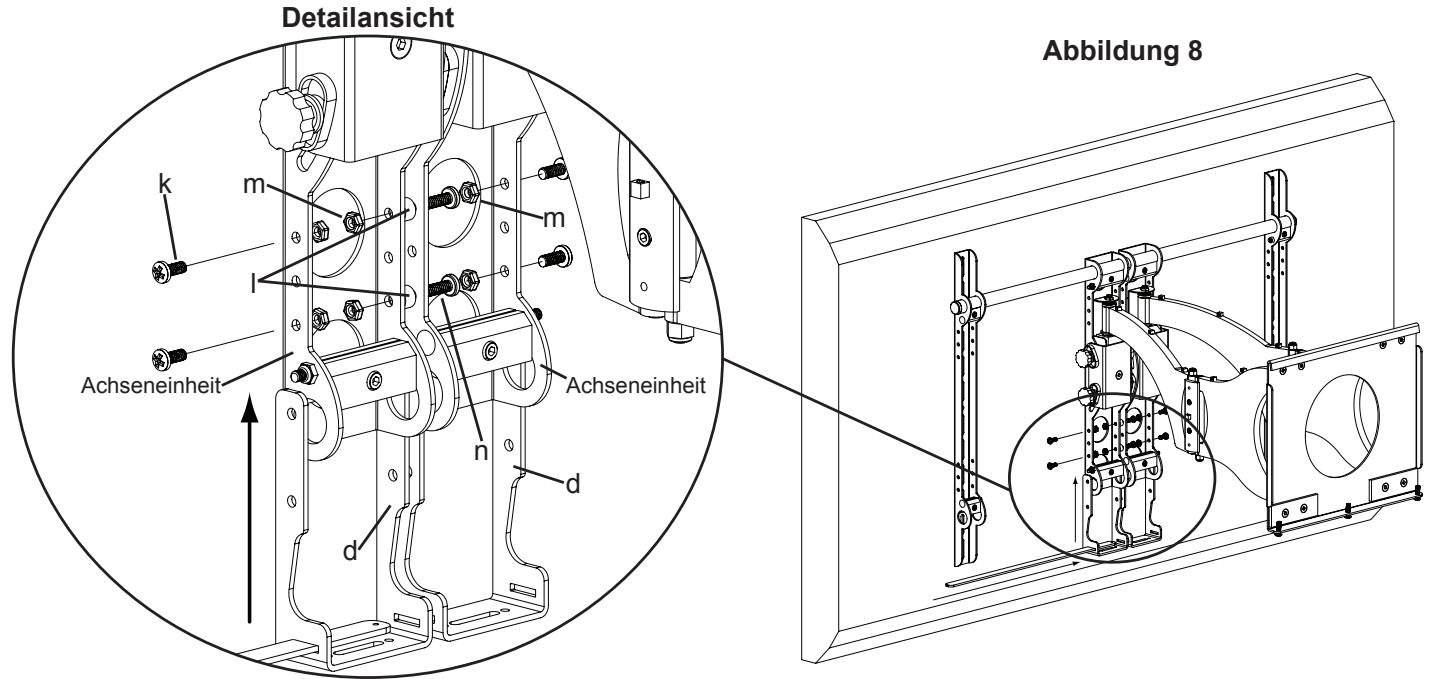

Achsenhalterung (d) so positionieren, dass sie auf die Achseneinheit der Halterung geschoben werden kann. Eine Schraube 1/4-20 × 5/8 (k) durch die Außenseite der Achsenhalterung, die Achseneinheit und in die Mutter 1/4-20 ~(m) eindreten. Eine Schraube 1/4-20 × 1,5 ~(n) durch die Innenseite der Achsenhalterung, ein Distanzstück (l) und die Innenseite der daneben befindlichen Achsenhalterung eindreten. Die Schraube in eine Mutter 1/4-20 eindreten. Die Stützschiene durch die Schlitze in den Achsenhalterungen schiben, bis sie mit der Wandhalterung mittig ausgerichtet sind. Siehe Abbildung 8.

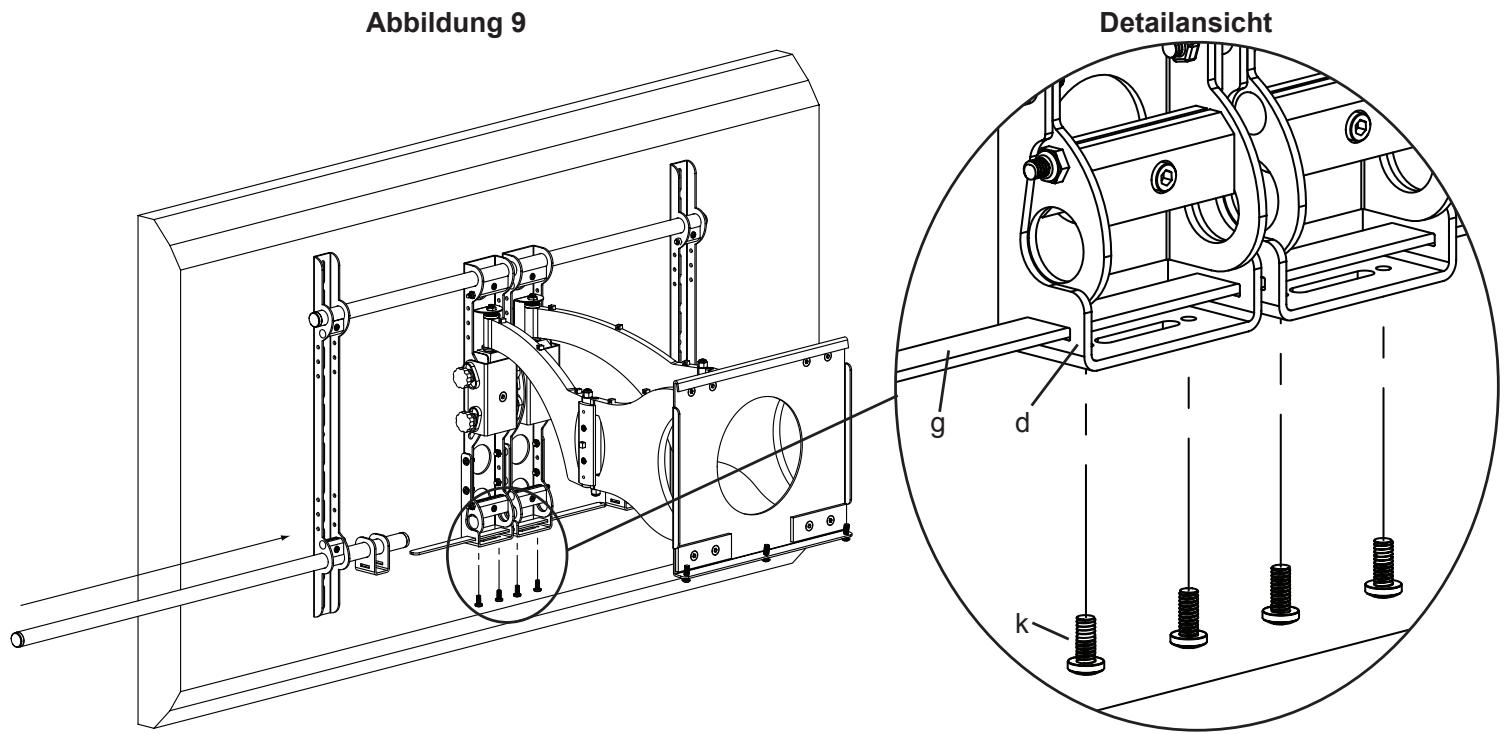

Schritt 9: Anbringen der Stangenhalterungen

Hinweis: Wenn die Stutzschiene in Schritt 8 nicht angebaut wurde, in this Schritt nur die Querstange wieder anbauen.

Dieuntee erstange duc hie este Monrhalerung, die erte Stangenhalerung (e), beide Acheneinheiten, die zweite Stangenhalerung und die zweite Monitorhalerung schieben. Die Querstange durch die zweite Monitorhalerung schieben und alle vier Spannvorrichtungen fest an die Querstange anschrauben. Alle Schrauben 1 / 4 - 20× 5 / 8 k) durch die Bohrungen an der Untersite der Acshenhalerung (d) eindrehen, bis sie an die Stutzschiene (g) stoien. Siehe Abbildung 9.

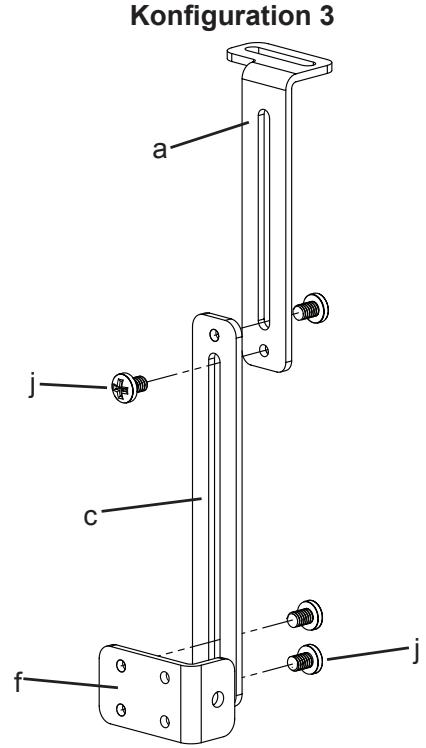

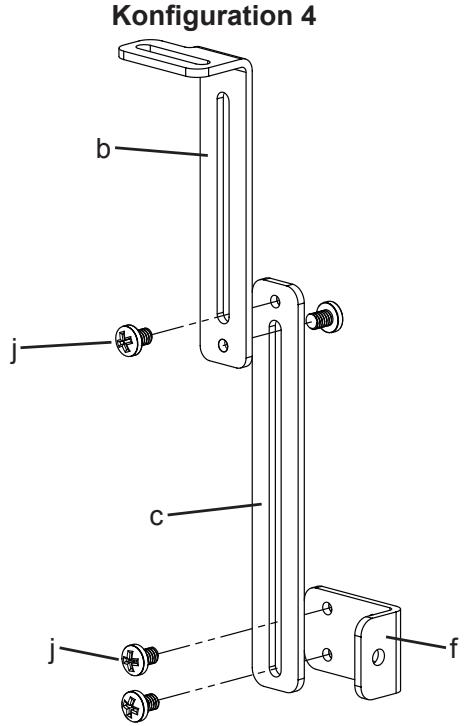

Schritt 10: Konfiguration der Laufsprecherhalterungen - Stützschiene nicht angebaut. Wird die Stützschiene verwendet, siehe Schritt 5 zur Konfiguration.

Lautsprecherhalterungen wie unter dargestellt konfigurieren. Alle Schrauben mit einem Kreuzschlitzschraubendreher festziehen. Den Vorgang für die zweite Lautsprecherhalterung wiederholen. Siehe folgende Abbildungen. Die Ansatzstücke (a, b, c) können vertical verstellt werden, um die vertikale Position der Lautsprecher einzustellen. Die Lautsprechertiefe wird mit den vorderen bzw. hinteren Bohrungen in der Lautsprecherhalterung (f) eingestellt. Das obere Ansatzstück kann an dem oberen Schlitz verstellt werden, um die Lautsprechertiefe einzustellen. Hinweis: Es kann vorkommen, dass das untere Ansatzstück nicht verwendet werden muss.

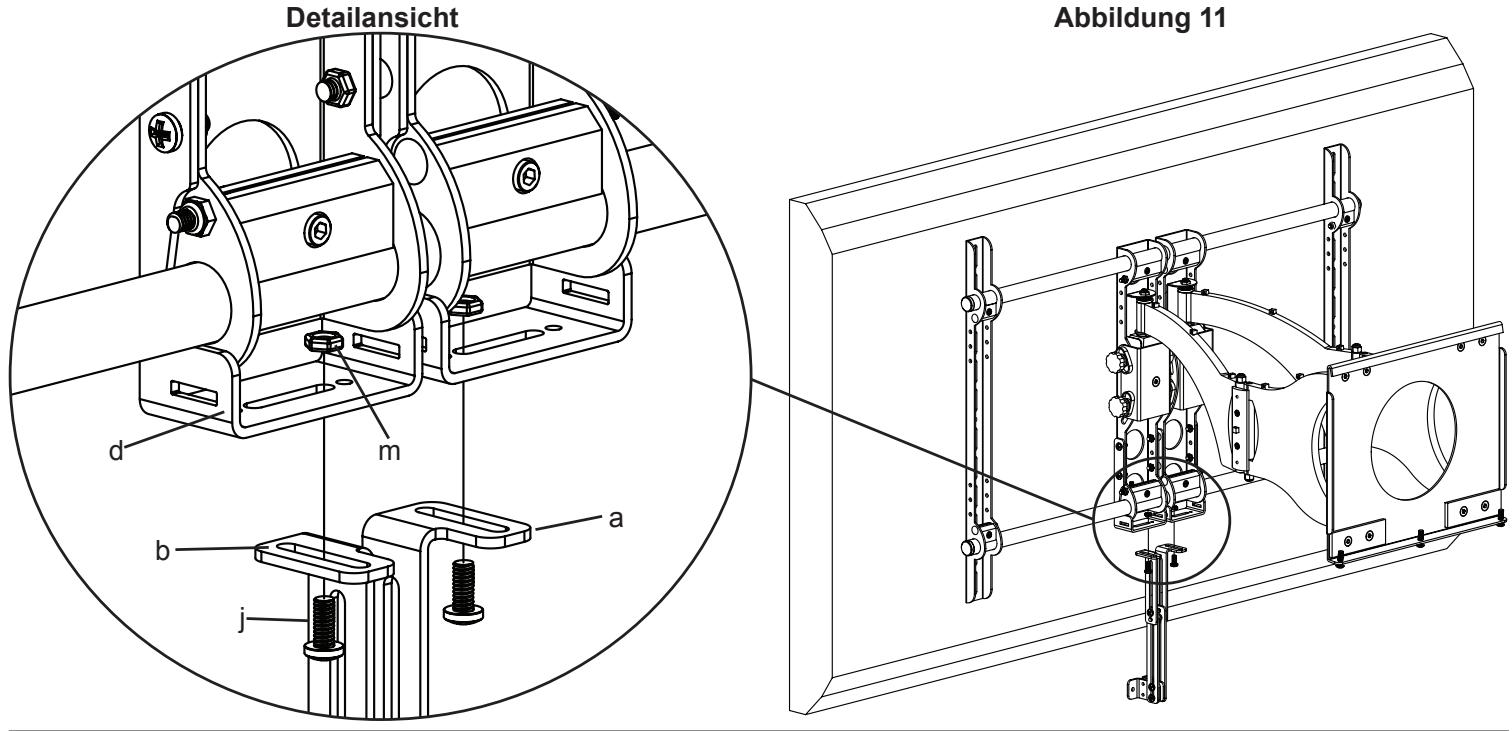

Schnitt 11: Anbringen der Laufsprecherhalterungen an der Einheit - Stützschiene nicht angebaut

Je eine Schraube 1/4 - 20 × 3/8 (j) nach oben durch alle oberen Ansatzstücke (a, b) und durch den Schlitz in der Acshenhalterung (d) in eine Mutter 1/4 - 20 (m) eindreten. Festziehen, um das obere Ansatzstück zu befestigen. Siehe Abbildung 11.

Hinweis: Für Laatsprecher mit Gewindeeinsätzen im Abstand von 9,5 cm bis 14,5 cm müssen die Winkel der Laatsprecherhalterungen voneinander wegweisen. Wenn die Gewindeeinsätze an den Laatsprechem einen Abstand zwischen 3,8 cm und 9,5 cm aufweisen, müssen die Winkel der Laatsprecherhalterungen aufeinander zu weisen. Im unteren Beispiel wurden die Laatsprecherhalterungen für einen Abstand von 9,5 cm bis 14,5 cm zwischen den Gewindeeinsätzen konfiguriert.

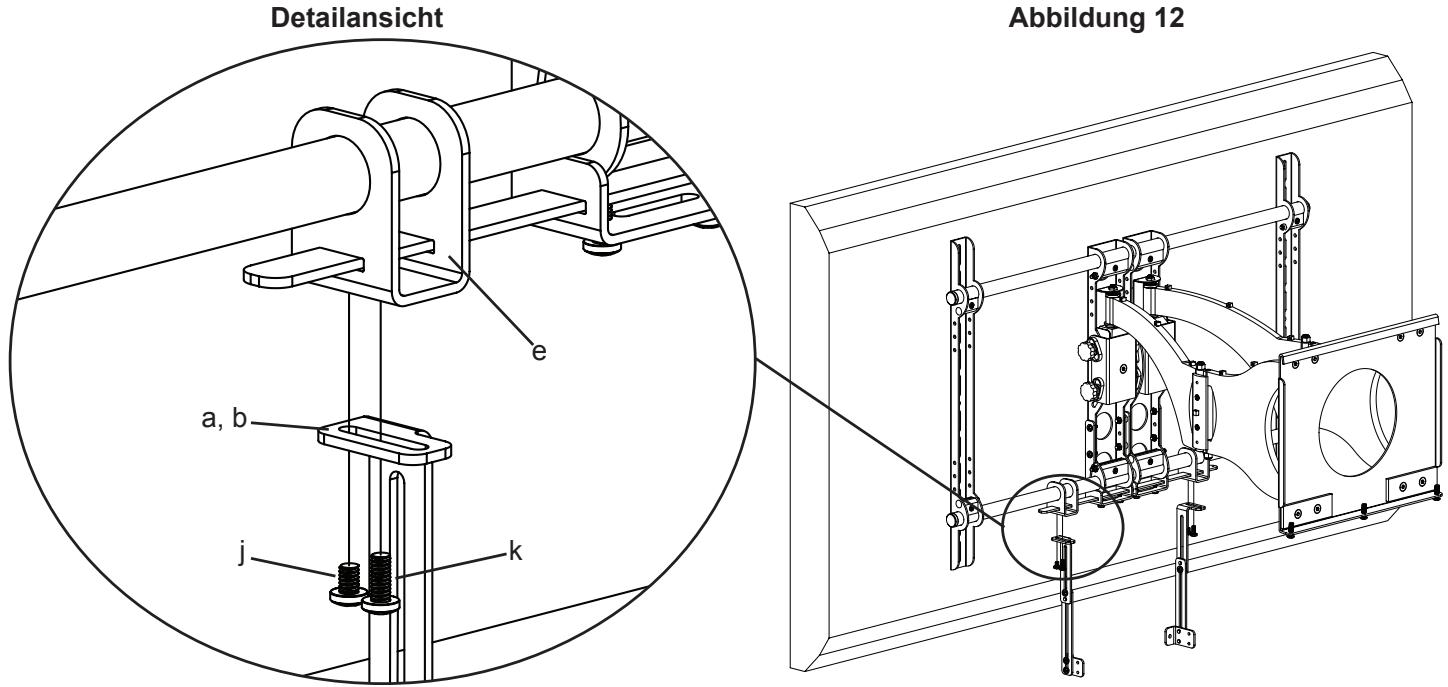

Schritt 12: Anbringen der Laatsprecherhalterungen an der Einheit - Stützschiene angebaut

Je eine Schraube 1/4 - 20 × 3/8 (j) nach oben durch alle oberen Ansatzstücke (a, b) und in die Stangenhalterung (e) eindreten. Festziehen, um das obere Ansatzstück an der Stangenhalterung zu befestigen. Je eine Schraube 1/4 - 20 × 5/8 (k) nach oben durch alle oberen Ansatzstücke eindreten. Die Schrauben 1/4 - 20 × 5/8 zu dieser Zeitpunkt noch nicht festziehen. Sie werden nach dem Anbringen der Lautsprecher bis an die Stützschiene gedreht und festgezogen. Siehe Abbildung 12.

Hinweis: Für Lautsprecher mit Gewindeeinsätzen im Abstand von 14,5 cm bis 39,4 cm müssen die Winkel der Lautsprecherhalterungen aufeinannder zu weisen. Wenn die Gewindeeinsätze an den Lautsprechem einen Abstand von über 39,4 cm aufweisen, müssen die Winkel der Lautsprecherhalterungen voneinander wegweisen. Im unteren Beisiel sind die Lautsprecherhalterungen für einen Bereich zwischen 14,5 cm und 39,4 cm konfiguriert.

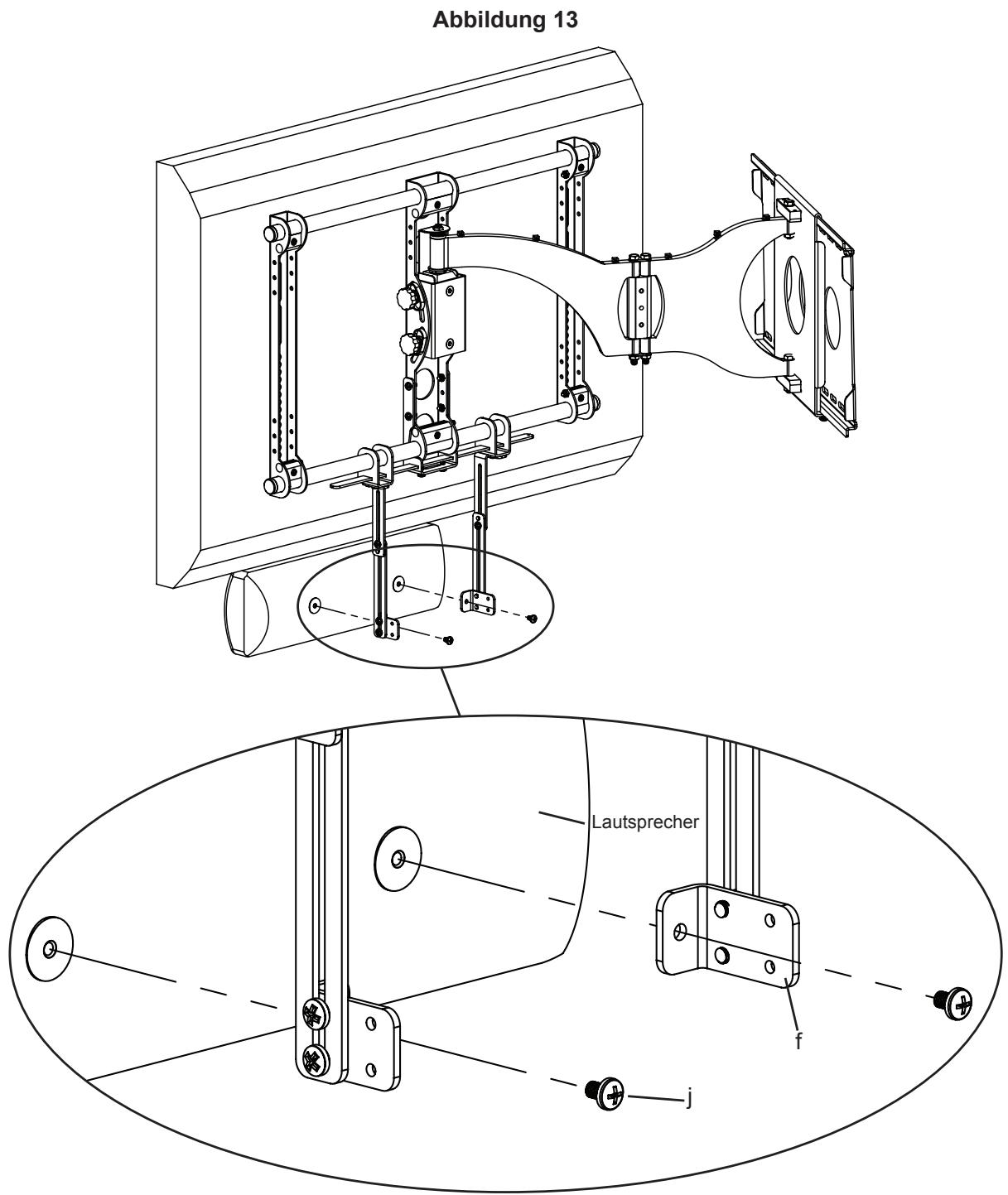

Schritt 13: Anbringen des Centerlautsprechers an Modell VMCC1

Stangenhalterungen (e) so einschieben, dass die Lautspeicherhalterungen (f) mit den Gewindeeinsätzen auf der Rückseite des Lautspechers ausgerichtet sind. Die richtige Schraube für den Centerlautspecher durch probeweises Eindrehen der Schrauben M4 x 10 (h), M5 x 10 (i) und 1/4 - 20 × 3/8 (j) in die Gewindeeinsätze auf der Rückseite des Lautspechers auswahlen. Die passende Schraube durch die Lautspeicherhalterungen einfahren und in den Centerlautspecher eindrehen. Alle Schrauben mit einem Kreuzschlitzschraubendreher festziehen. Siehe Abbildung 13.

Der Laufsprecher kann nun mit dem Fernseher mittig ausgerichtet werden, indem er nach links oder rechts geschoben wird. Wenn sich der Laufsprecher in der richtigen Position befindet, die Schraube 1/4 - 20 × 5/8 (k) (in Schritt 6 eingebaut) festziehen, bis sie an die Stützschiene stöhrt.

Zur Einstellung der vertikalen Position des Laufsprechers die Schrauben 1/4 - 20 × 3/8 , durch die das obere und andere Ansatzstück zusammen gehalten werden, lockern und die Arme neu positionieren, bis der Centerlautsprecher sich in der gewünschten Position befindet.

Siehe Schritt 5 für die Tiefeneinstellung des Laufsprechers.

Sanus Systems 2221 Hwy 36 West, Saint Paul, MN 55113, USA 16.11.05
Kundendienst: 800.359.5520. Siehe ergänzende Sanus-Produkte unter www.sanus.com.
