VMCC1 - Supporto TV SANUS - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Supporto per altoparlante centrale per staffa a parete
Marca	SANUS
Modello	VMCC1
Compatibilità	Staffe a parete SANUS VMSA, VMAA, VMAA18, VMAA26, VMDD, VMDD26
Materiale	Acciaio
Colore	Nero
Larghezza regolabile (interasse)	3,8 cm a 39,4 cm
Profondità regolabile	Sì, tramite supporti anteriori/posteriori
Altezza regolabile	Sì, tramite bracci estensibili
Peso massimo supportato	15 kg (stima)
Strumenti necessari	Cacciavite a croce, chiave a pignone
Fissaggio a parete	Su staffa a parete esistente (non inclusa)
Pezzi forniti	Estensioni, supporti, barra di supporto, bulloni, distanziali
Sicurezza	Leggere le avvertenze, rivolgersi a un professionista se necessario
Manutenzione	Pulire con un panno asciutto
Riparabilità	Ricambi disponibili tramite SANUS
Garanzia	Consultare SANUS

Domande frequenti - VMCC1 SANUS

Come installare il supporto VMCC1 su una staffa a parete SANUS?

Rimuovere la staffa dalla piastra a parete e il tubo trasversale inferiore. Fissare i supporti dell'asse con i bulloni forniti, quindi far scorrere il tubo trasversale e la barra di supporto. Montare i pezzi di fissaggio dell'altoparlante e regolare secondo l'altoparlante.

Con quali staffe a parete è compatibile il VMCC1?

È compatibile con le staffe SANUS VMSA, VMAA, VMAA18, VMAA26, VMDD e VMDD26.

Quali strumenti sono necessari per l'installazione?

Un cacciavite a croce e una chiave a pignone.

Come regolare l'altezza dell'altoparlante centrale?

Allentare i bulloni 1/4-20 x 3/8 che collegano i bracci superiori e inferiori, riposizionare i bracci all'altezza desiderata, quindi serrare.

Come regolare la profondità dell'altoparlante?

Utilizzare le serie di fori sulla parte anteriore o posteriore del supporto dell'altoparlante (f). Le estensioni superiori hanno anche una fessura di regolazione della profondità.

Qual è il peso massimo supportato dal VMCC1?

Il peso massimo supportato non è esplicitamente indicato nel manuale, ma è progettato per altoparlanti centrali tipici. Si stima una capacità di circa 15 kg.

Cosa fare se gli inserti filettati del mio altoparlante non corrispondono alla spaziatura dei supporti?

Il VMCC1 consente di regolare la larghezza tra 3,8 cm e 39,4 cm. Consultare la tabella di configurazione nel manuale per orientare correttamente le alette dei supporti.

Posso installare il VMCC1 senza la barra di supporto?

Sì, per altoparlanti con inserti distanziati da 3,8 cm a 14,5 cm, la barra di supporto non è necessaria.

Come fissare l'altoparlante centrale al supporto?

Far scorrere i supporti della barra per allineare i supporti dell'altoparlante con gli inserti filettati. Scegliere il bullone adatto (M4, M5 o 1/4-20) e avvitare attraverso i supporti nell'altoparlante.

Quali precauzioni di sicurezza devo prendere?

Se non si è sicuri delle istruzioni, rivolgersi a un tecnico qualificato. Verificare che tutti i pezzi siano ben fissati e non superare i limiti di peso.

MANUALE UTENTE VMCC1 SANUS

(2) Perno M4 x 10 - h

(2) Perno M5 x 10 - i

(10) Perno 1 / 4 - 20 × 3 / 8 - j

(10) Perno 1 / 4 - 20 × 5 / 8 - k

(2) Espaciador - 1

(8) Tuerca 1/4 - 20 - m

(2) Perno 1 / 4 - 20 × 1.5 - n

L'UNIONE DI FORMA E FUNZIONE

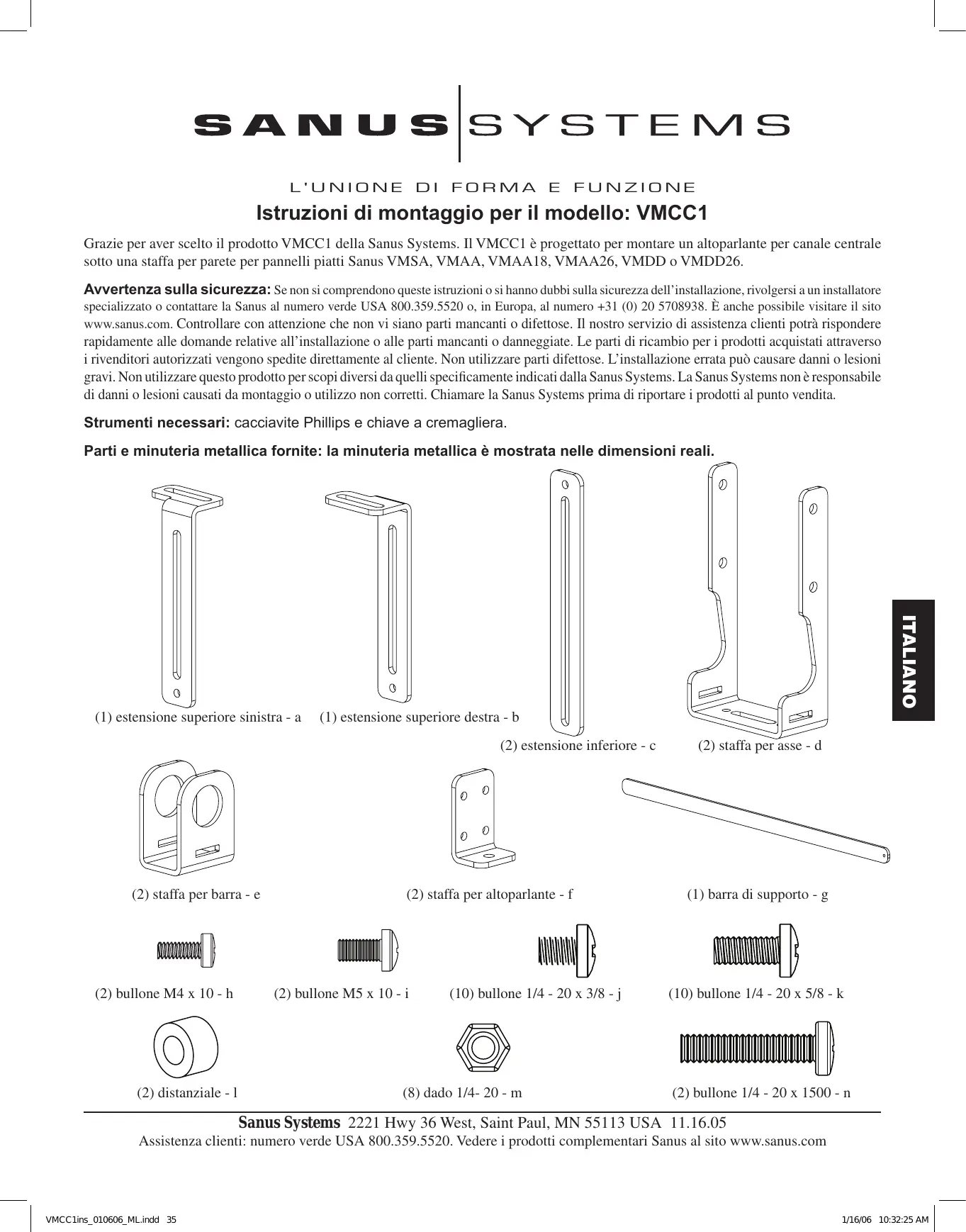

Istruzioni di montaggio per il modello: VMCC1

Graie per aver scelto il prodotto VMCC1 della Sanus Systems. Il VMCC1 è progettato per montare un altoparlante per canale centrale sulla staffa per parete per pannelli piatti Sanus VMSA, VMAA, VMAA18, VMAA26, VMDD o VMDD26.

Avvertenza sull sicurezza: Se non si comprehendono queste istruzioni o si hanno dubbi sulla sicurezza dell'infallazione, rivolgersi a un installatore specializzato o contattare la Sanus al numero verde USA 800.359.5520 o, in Europa, al numero [phone]. è anche possibile visitare il site www.sanus.com. Controllare con attenzione che non vi siano parti mancanti o difettose. Il nostro servizio di assistenza clienti potrà rispondere rapidamente alle domande relative all'installazione o alle parti mancanti o danneggiate. Le parti di ricambio per i prodotti acquistati atraverso i rivenditori autorizzati vengono spedite direttamente al cliente. Non utilizzato parti difettose. L'infallazione errata può causare danni o lesions gravi. Non utilizzato quello prodotto per scopi diversi da quelli specificamente indicati alla Sanus Systems. La Sanus Systems non è responsabile di danni o lesioni causati da montaggio o utilizzo non corretti. Chiamare la Sanus Systems prima di riportare i prodotti al punto vendita.

Strumenti necessari: cacciavite Phillips e chiave a cremagliera.

Parti e minuteria metallica fornite: la minuteria metallica è molto alla delle dimensioni reali.

(1) estensione superiore sinistra - a

(1) estensione superiore destra - b

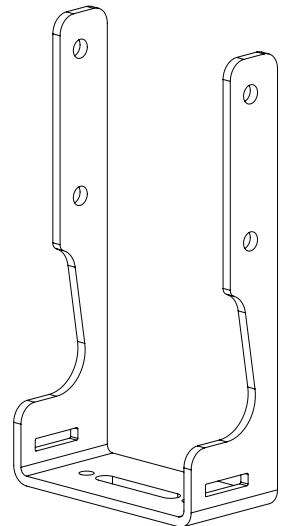

(2) estensione inferiore - c

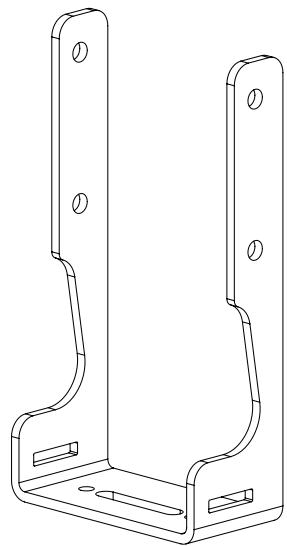

(2)staffa per asse-d

(2)staffa per barra - e

(2)staffa per altoparlante -f

(1) barra di supporto - g

(2) bullone M4 x 10 - h

(2) bullone M5 x 10 - i

(10) bullone 1 / 4 - 20 × 3 / 8 - j

(10) bullone 1/4 - 20 × 5/8 - k

(2) distanziale - 1

(8) dado 1/4 - 20 - m

(2) bullone 1 / 4 - 20 × 1500 - n

Per informazioni per il montaggio dei modelli VMSA, VMAA, VMAA18 e VMAA26 vedere le fasi da 1 a 6. Per informazioni per il montaggio per i modelli VMDD e VMDD26 vedere le fasi da 7 a 12.

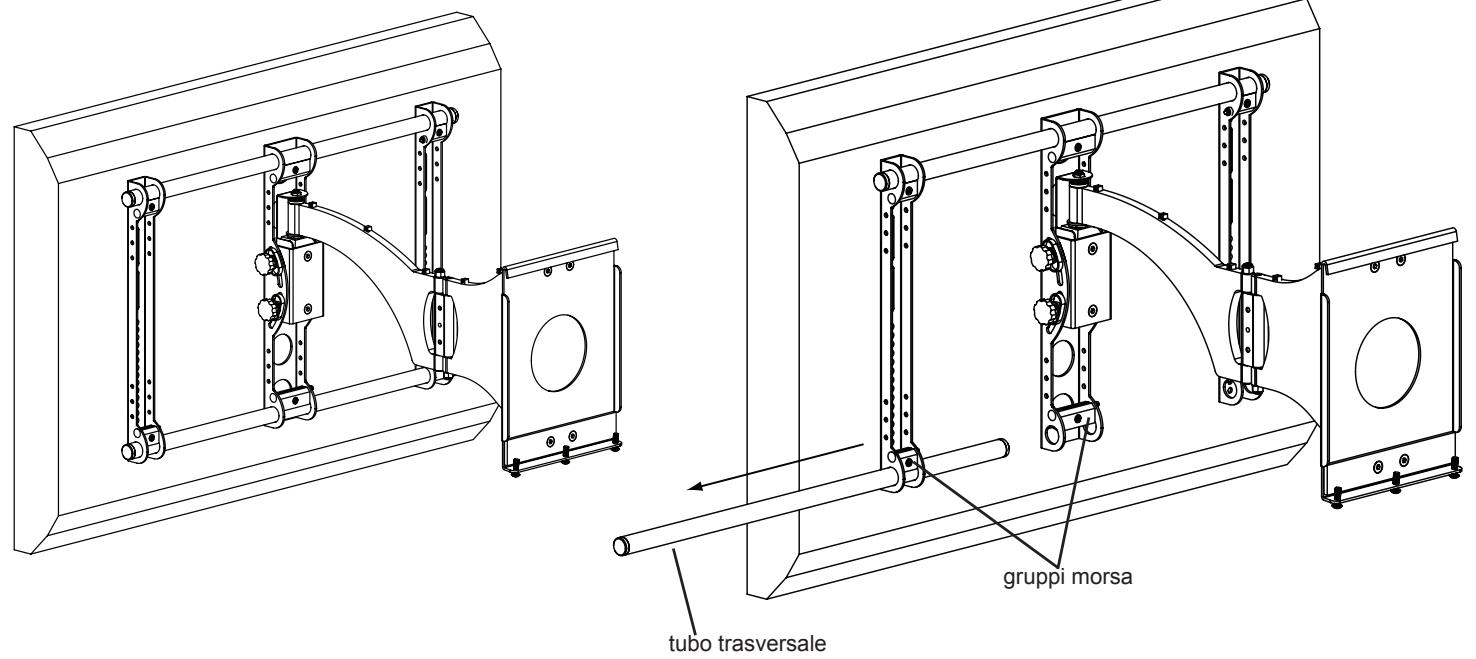

Fase 1: rimuovere il montaggio alla piastra per parete e rimuovere il tubo trasversale inferiore dal gruppo di montaggio.

Rimuovere il montaggio dalla piastra per parete. Allentare i bulloni esagonali nelle tre morse inferiori e rimuovere il tubo trasversale inferiore dal gruppo di montaggio. Vedere le Figure 1a e 1b di seguito.

Figura 1a

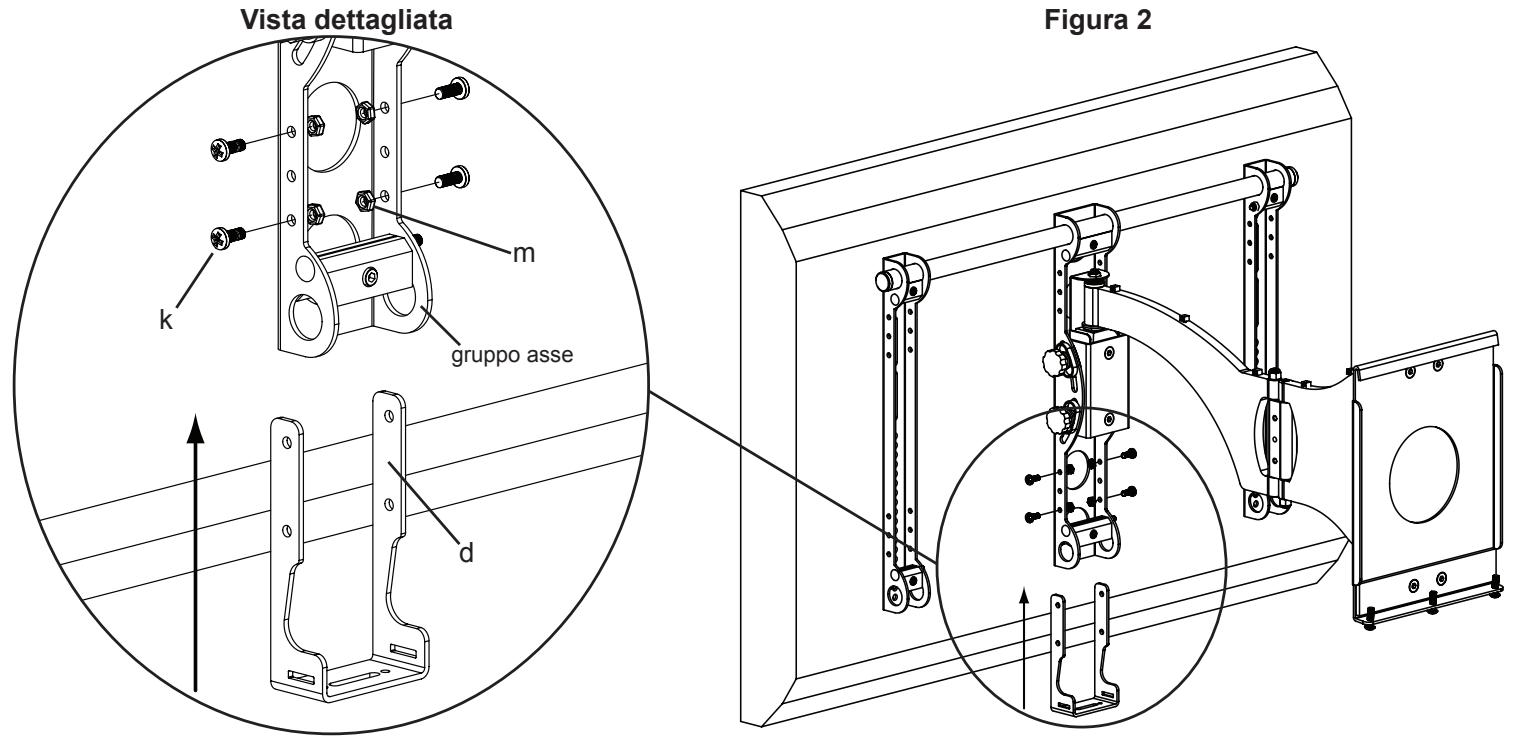

Fase 2:aggiungere le staffe alleassi

Posizione are la staffa dell'asse (d) in modo che si adatti sul gruppo dell'asse sul montaggio. Inserire un bullone 1/4 - 20 x 5/8 (k) atraverso la staffa dell'asse, il gruppo dell'asse e in un dato da 1/4 - 20 (m). Ripetere l'operazione fino a quando la staffa dell'asse non è fissata con quattro bulloni 1/4 - 20 x 5/8 e quattro dadi 1/4 - 20. Serrare agli bullone in modo sicuro con un cacciavite Phillips. Vedere la Figura 2 di seguito.

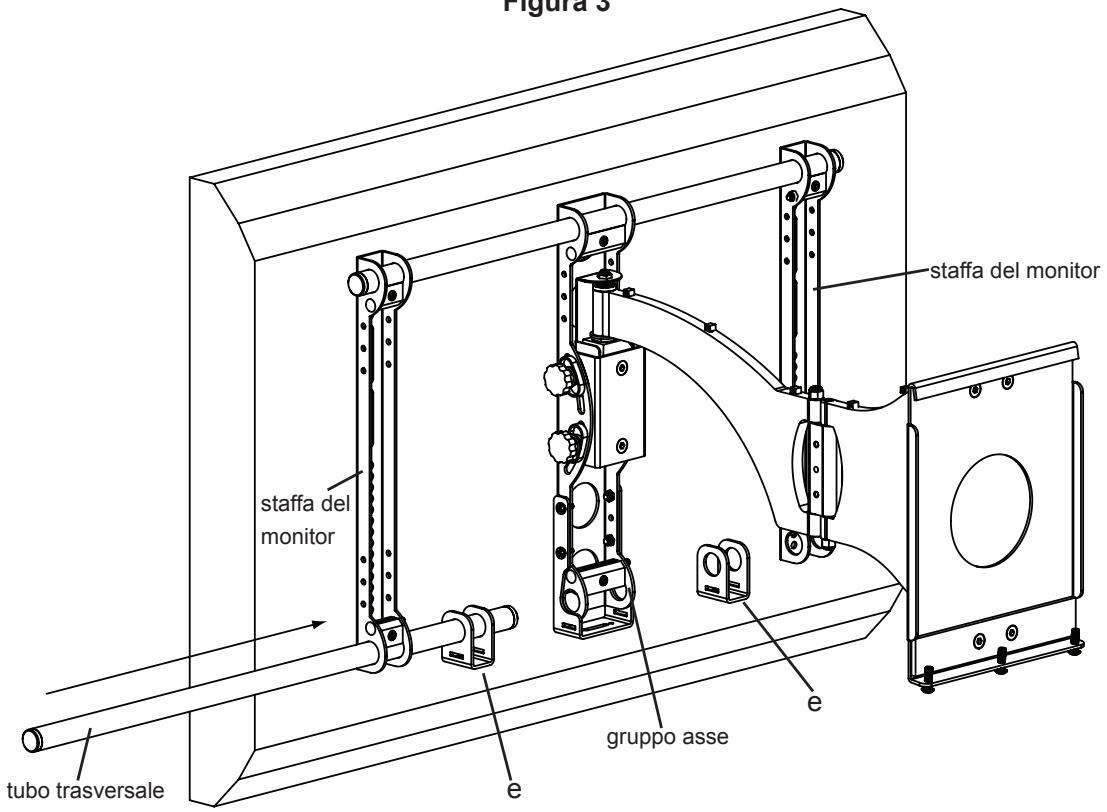

Fase 3:aggiungere le staffe alla barra

Fare scorrere il tubo trasversale inferiore attraverso la staffa della barra (e), il gruppo dell'asse, una seconda staffa della barra e attraverso la seconda staffa del monitor. Serrare tutti e tre i gruppi nella morsa per fissare il tubo trasversale una volta che haattraversato la seconda staffa per monitor. Vedere la Figura 3 di seguito.

Figura 3

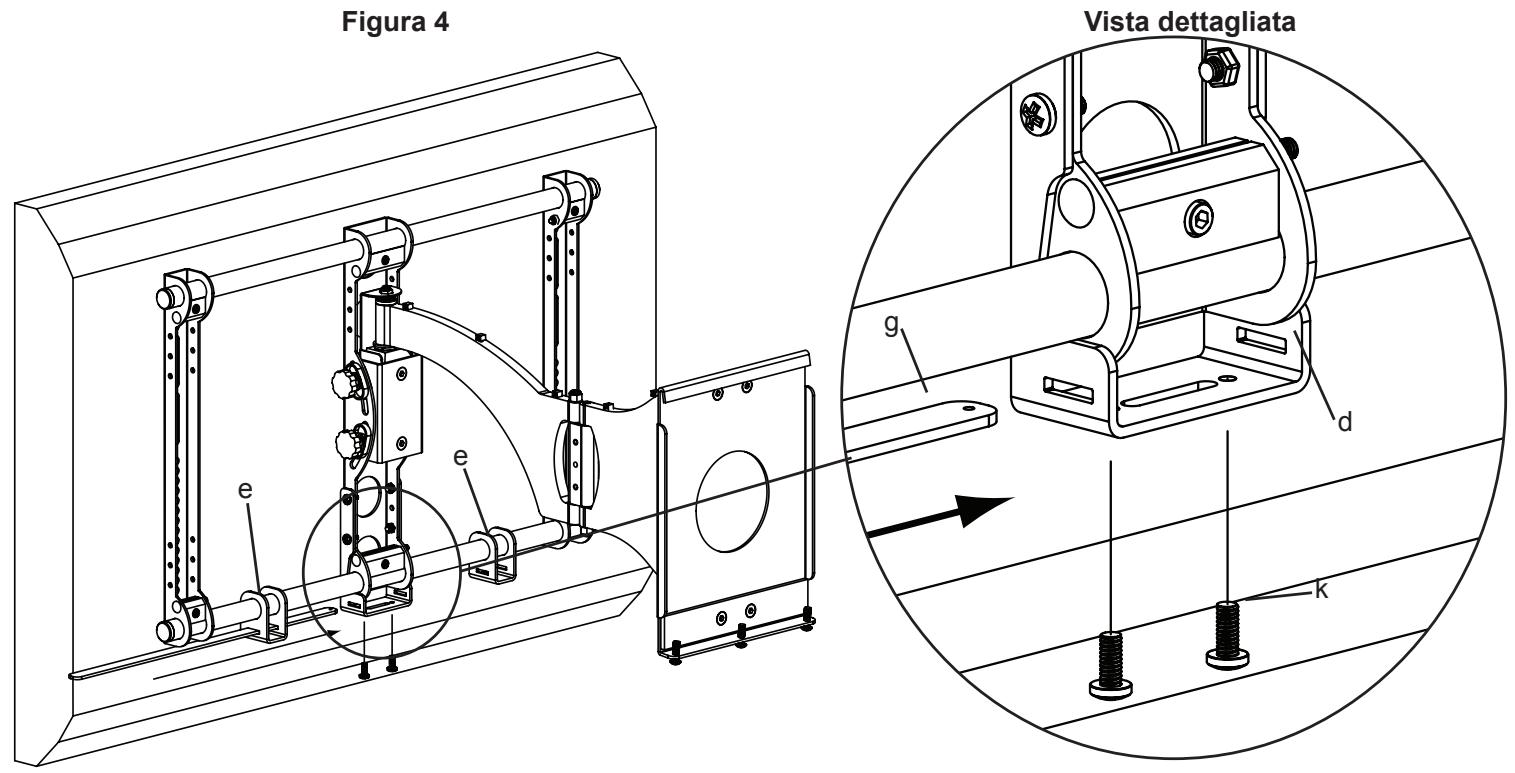

Fase 4:aggiungere le staffe alla barra

Fare scorrere la barra di supporto (g) attraverso la staffa della barra (e), la staffa dell'asse (d), e atraverso l'altra staffa del monitor. Assicurarsi che la barra di supporto sia centrata sul supporto per parete. Avvitare ciascun bullone da 1/4 - 20 × 5/8 (k) in ciascun foro sulla parte inferiore della staffa dell'asse fino a quando non toccano il fondo della barra di supporto. Vedere la Figura 4 di seguito.

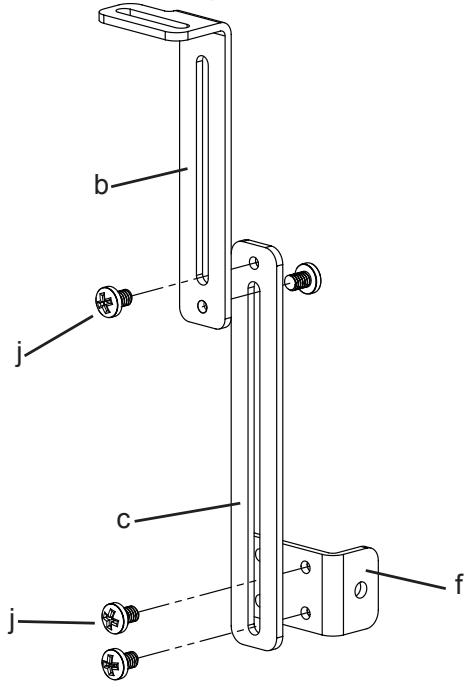

Fase 5: configurare gli attacchi degli altoparlanti

Configurare gli attacchi degli altoparlanti come migliorato nelle figure che seguono. Serrare tutti i bulloni con un cacciavite Phillips. Ripetere l'operazione per il secondo attacco per altoparlante. I gruppi di estensione possono essere regolati verticalmente per regolare la posizione verticale dell'altoparlante. La profondità dell'altoparlante può essere regolata usando il set anterio o posteriori di fori sulla staffa dell'altoparlante (f). Le estensioni superori sono essere regolare usando l'alloggiamento nella parte superiore per regolare la profondità dell'altoparlante. Nota: in rare occasions, non è possible utilizzare le estensioni inferiori. In quello caso, la staffa dell'altoparlante (f) può essere attaccata direttamente alle estensioni superiors (a,b)

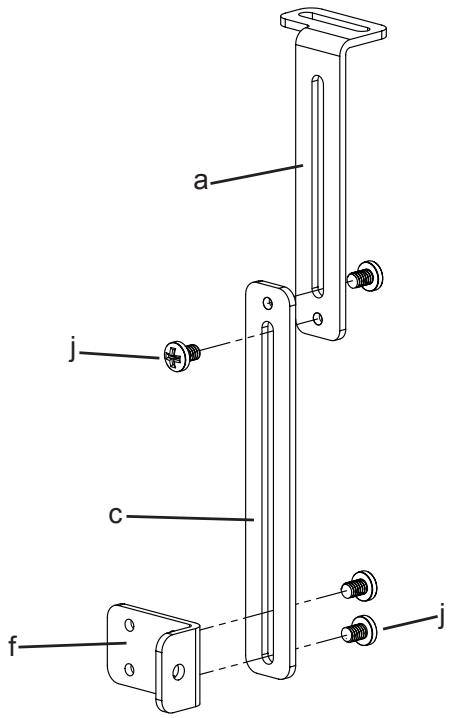

Configurazione 1

Configurazione 2

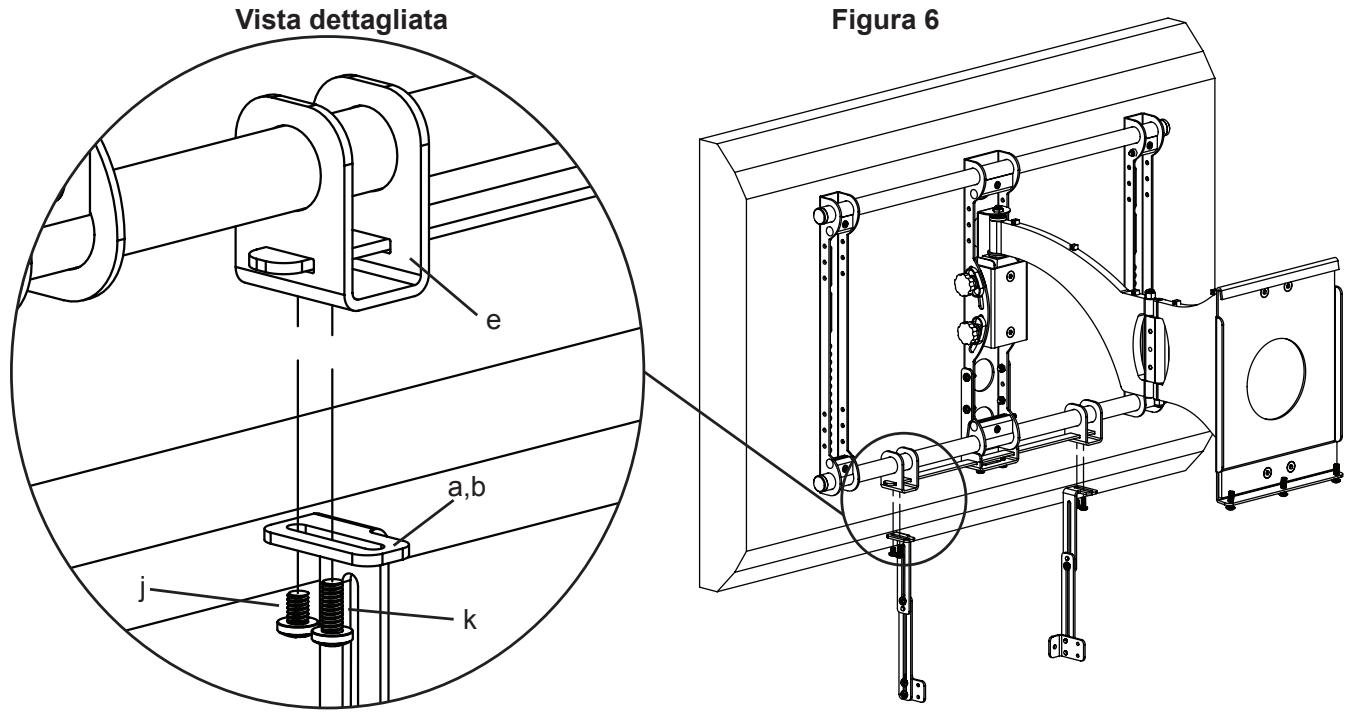

Fase 6:aggiungere gli attacchi per altoparlante al gruppo

Avvitare un bullone 1/4 - 20 × 3/8 (j) in su attraverso l'estensione superiore (a,b) e nella staffa per barra (e). Serrare per fissare l'estensione superiore. Avvitare un bullone 1/4 - 20 × 5/8 (k) in su attraverso agli estensione superiore. Non serrare i bulloni da 1/4 - 20 × 5/8 in quello的那个, ma quando toccano il fondo della barra di supporto perché l'altoparlante è stato collegato.

Note: per gli altoparlanti che presentano inserti filettati con spaziatura compresa tra i 4,4 cm e i 39,4 cm utilizzare la configurazione 1. Se gli inserti filettati sull'altoparlante presentano una spaziatura superiore a 39,4 cm, le linguette presenti sulle staffe per altoparlante sono rivolte lontane l'une dall'altra. Nella Figura 6, le staffe pera altoparlante sono rivolte l'une volte l'altra.

Istruzioni per il montaggio per le staffe per parete per pannelli piatti VMDD e VMDD26.

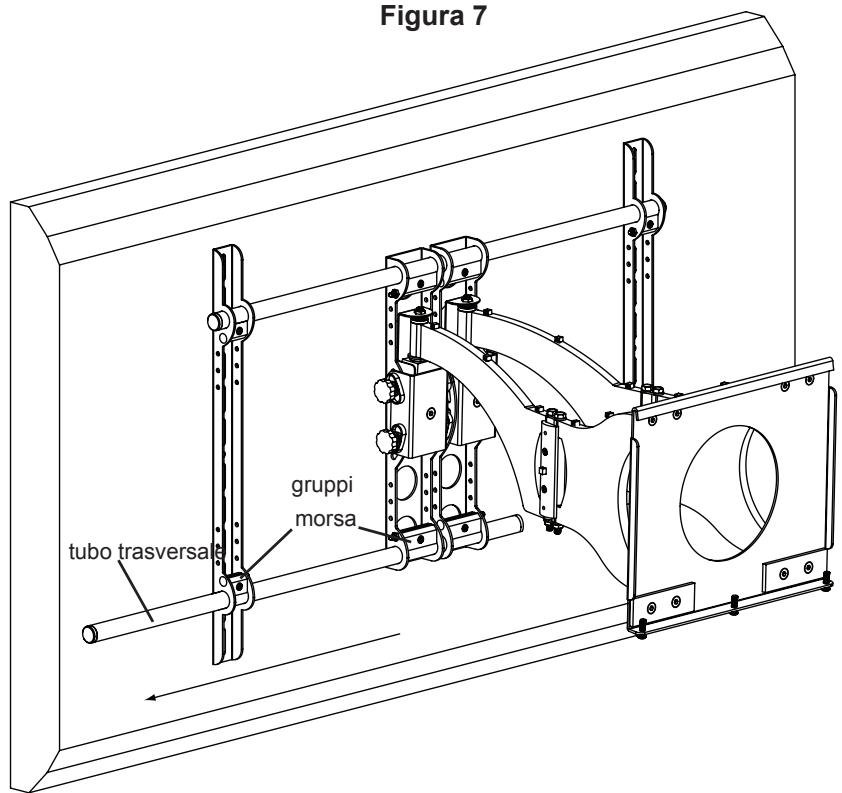

Fase 7: rimuovere il montaggio alla piastra per parete e rimuovere il tubo trasversale inferiore dal gruppo di montaggio.

Rimuovere il montaggio alla piastra per parete. Allentare i bulloni esagonali nelle quattro re morphe inferiori e rimuovere il tubo trasversale inferiore dal gruppo di montaggio. Vedere la Figura 7 di seguito.

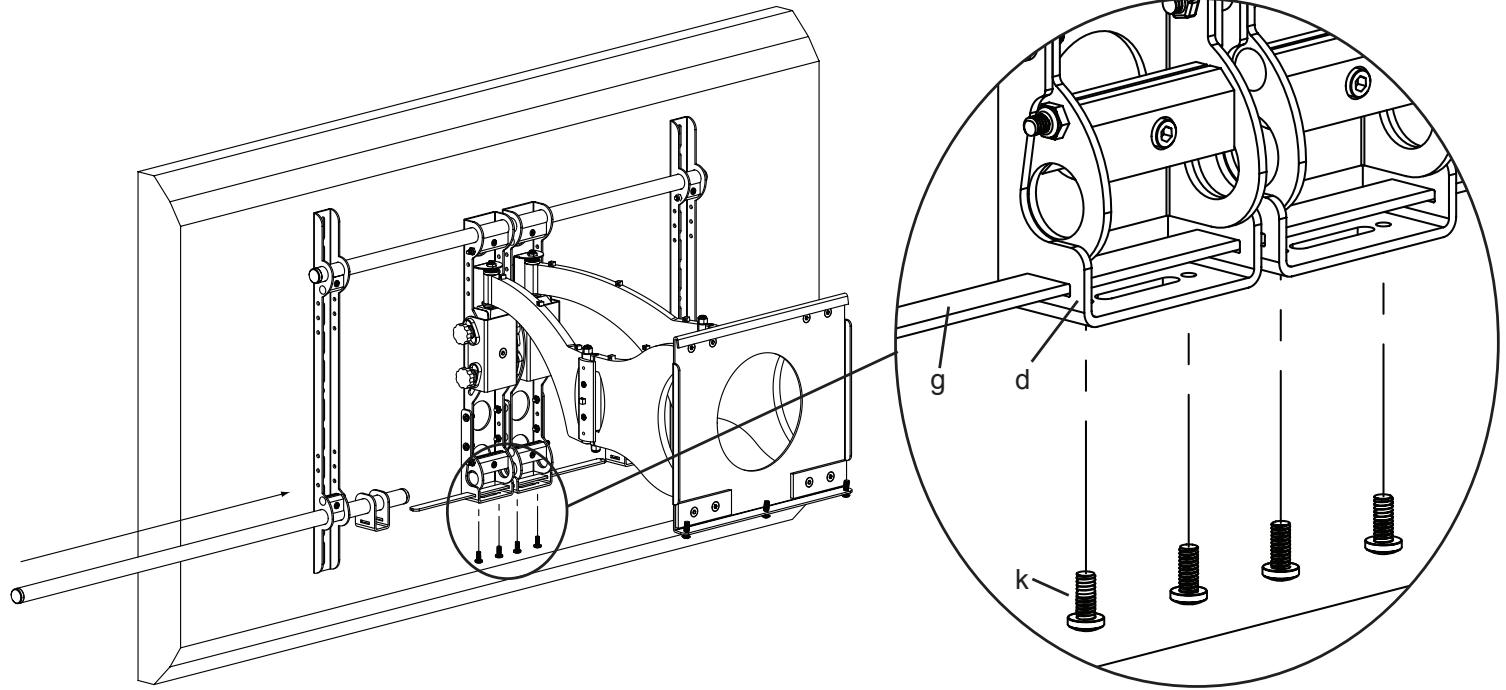

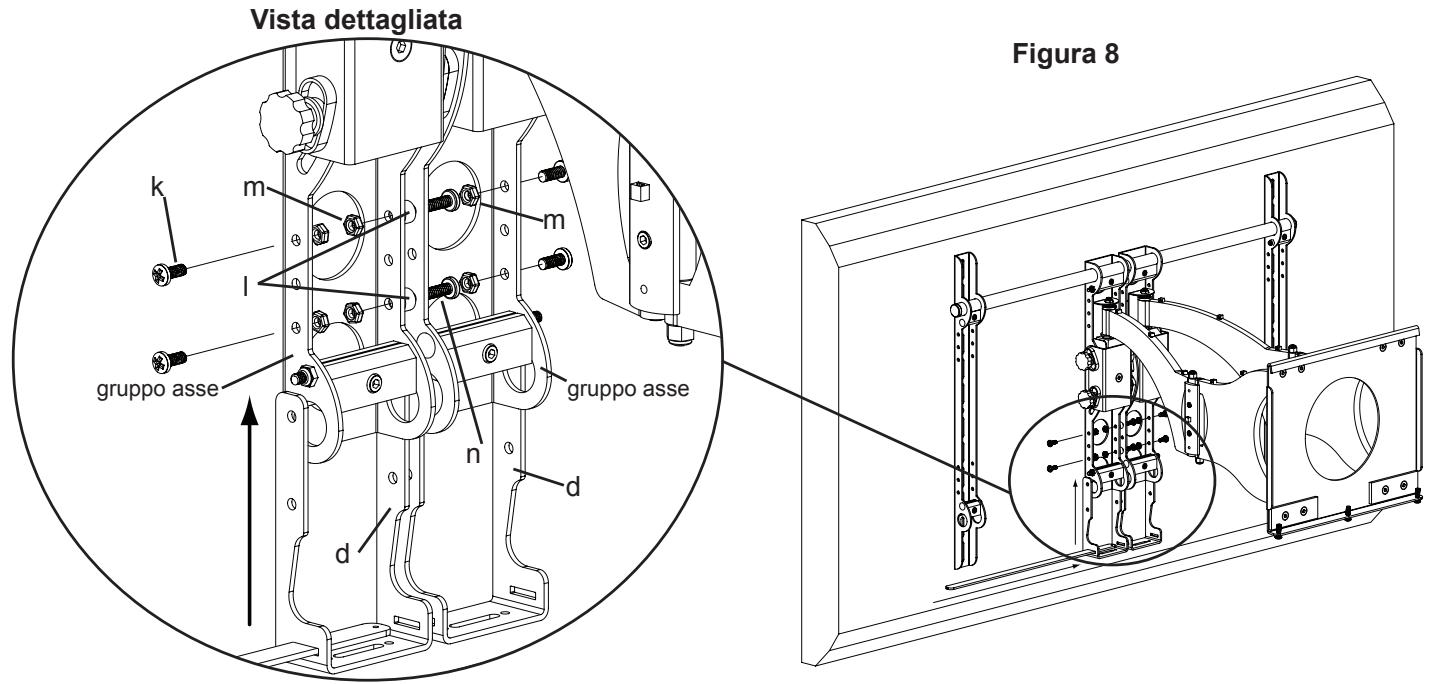

Fase 8:aggiungere le staffe alle assi

Se gli inserti filetti sull'altoparlante sono a una distance compresa tra 3,8 cm e 14,5 cm, NON è necessario utilizzato la barra di supporto (g) per l'installazione.

Posizione are la staffa dell'asse (d) in modo che si adatti sul gruppo dell'asse sul montaggio. Inserire un bullone 1/4 - 20 × 5/8 (k) atraverso il lato esterno della staffa dell'asse, il gruppo dell'asse e in un dato da 1/4 - 20 (m). Inserire un bullone 1/4 - 20 × 1,5 (n) atraverso il lato interno della staffa dell'asse, un distanziale (l), il bordo interno della staffa dell'asse adiacente. Avvitare in un dato 1/4 20. Fare scorrere la barra di supporto attraverso gli alloggiamenti in ciascuna staffa per asse sono a quando non viene centrata con la staffa per parete. Vedere la Figura 8 di seguito.

Fase 9:aggiungere le staffe alla barra

Note: se la barra di supporto non è stata installata durante la fase 8, durante esta fase reinstallare solo il tubo trasversale.

Fare scorrere il tubo trasversale inferiore attraverso la prima staffa per monitor, la prima staffa della barra (e), entrambi i gruppi dell'asse, una seconda staffa della barra e attraverso la seconda staffa del monitor. Serrare tutti e quattro i gruppi nella morsa per fissare il tubo trasversale una volta che haattraversato la seconda staffa per monitor. Avvitare ciascun bullone da 1/4 - 20 × 5/8 (k) in ciascun forso sulla parte inferiore della staffa dell'asse (d) fino a quando non toccano il fondo della barra di supporto (g). Vedere la Figura 9 di seguito.

Figura 9

Fase 10: configurare gli attacchi per gli altoparlanti - la barra di supporto non è installata. Se si utilizes la barra di supporto, videere la fase 5 per la configurazione.

Configurare gli attacchi degli altoparlanti come migliorato di seguito. Serrare tutti i bulloni con un cacciavite Phillips. Ripetere l'operazione per il secondo attacco per altoparlante. Vedere le figure di seguito. Le estensioni (a,b,c) sono essere regolare vertically per regolare la posizione verticale dell'altoparlante. La profondità dell'altoparlante può essere regolata usando il set anteriore o posteriori di fori sulla staffa dell'altoparlante (f). Le estensioni superiori sono essere regolare usingo l'alloggamento nella parte superiore per regolare la profondità dell'altoparlante. Nota: in rare occasions, non è possibile utilizzato le estensioni inferiori.

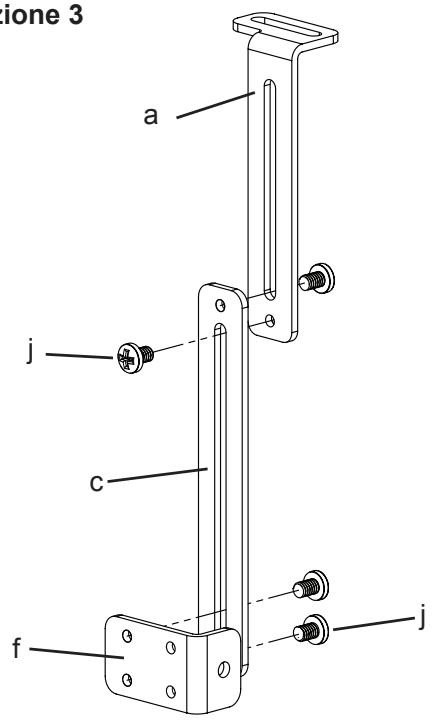

Configurazione 3

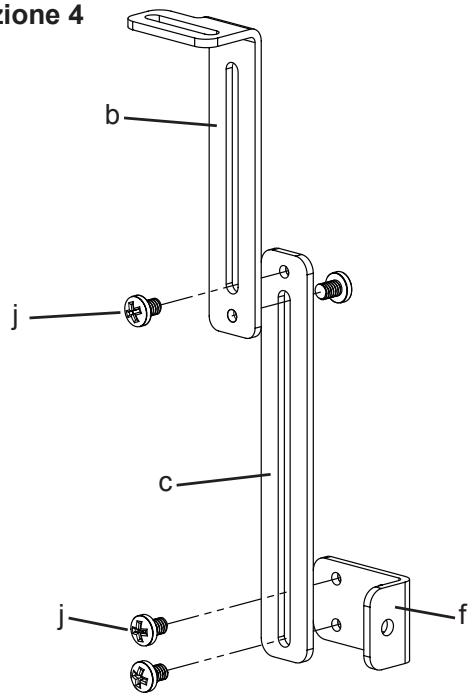

Configurazione 4

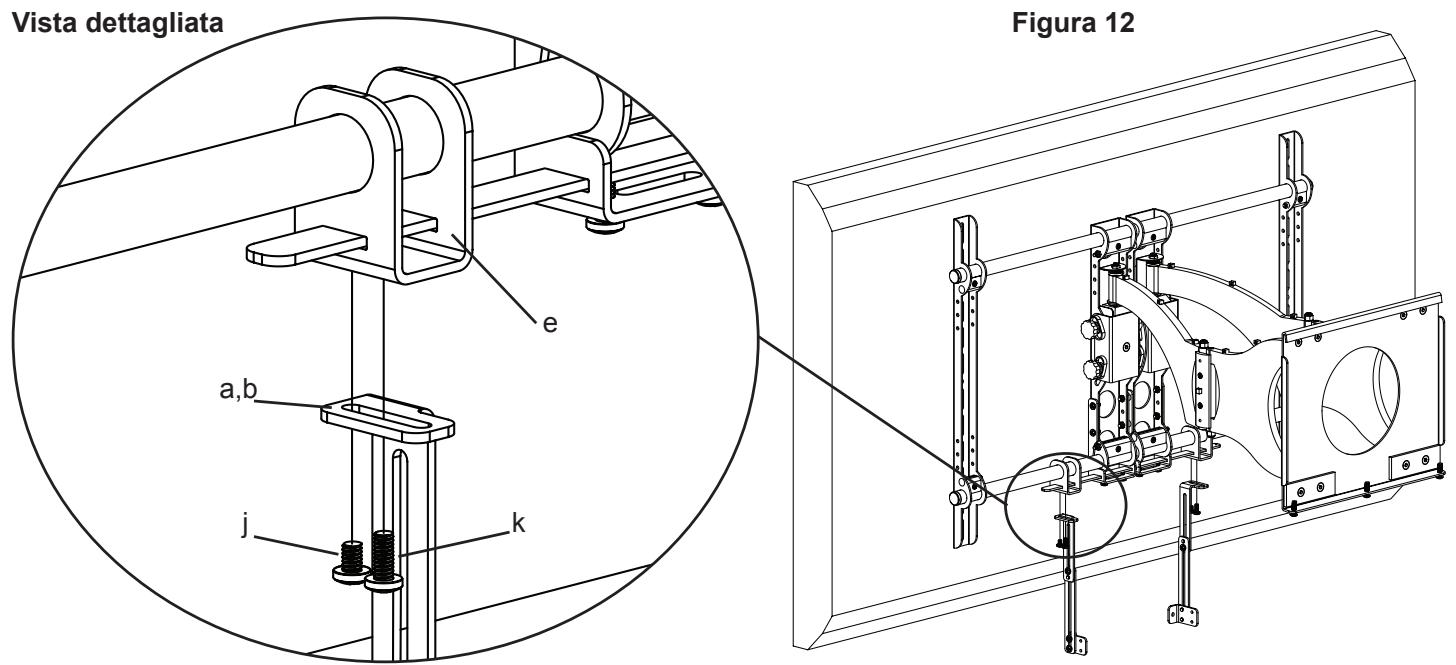

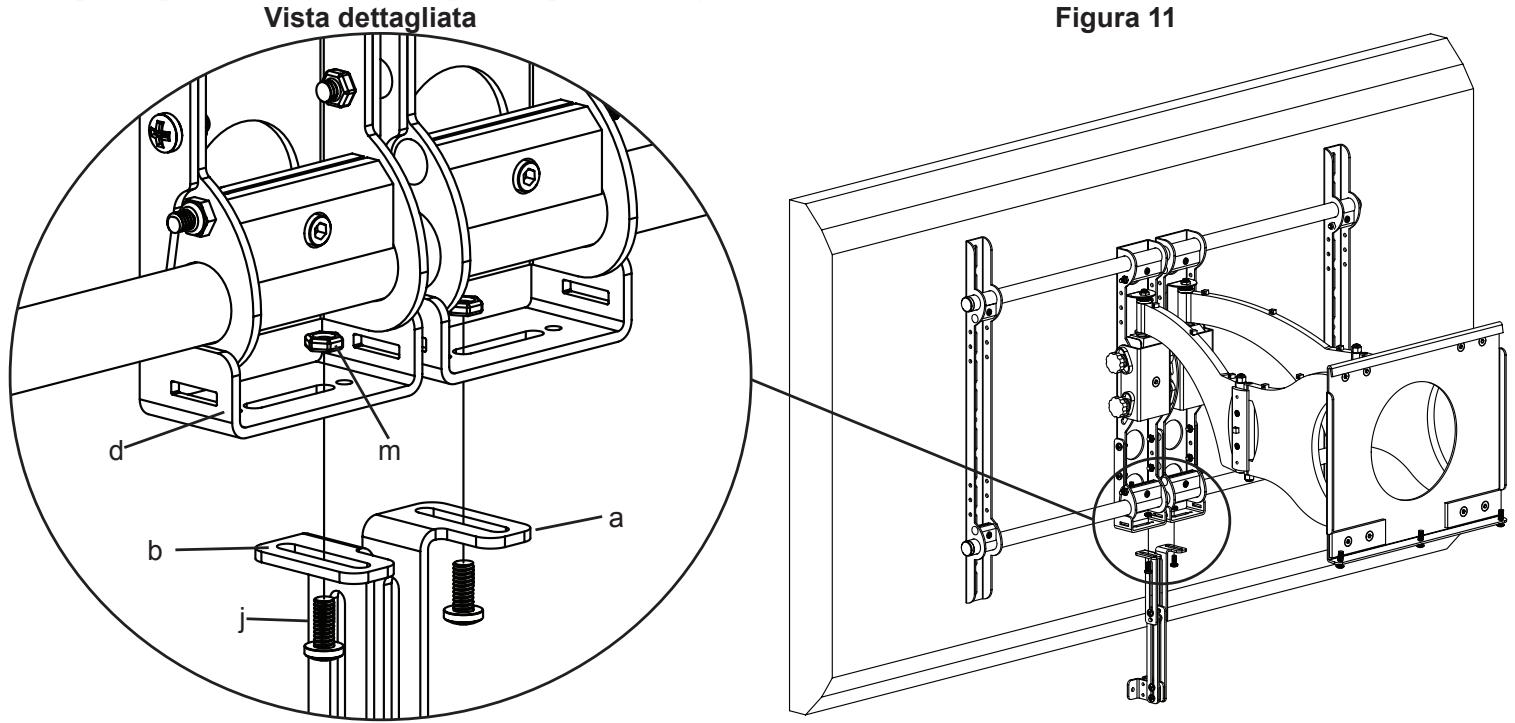

Fase 11: aggiungere gli attacchi per altoparlante al gruppo - barra di supporto non installata

Avvitre un bullone 1/4 - 20 x 3/8 (j) in su attraverso l'estensione superiore (a,b) e atraverso l'alloggiamento nella staffa dell'asse (d) e nel dato da 1/4 - 20 (m). Serrare in modo da fissare l'estensione superiore. Vedere la Figura 11 di seguito.

Note: per gli altoparlanti che presentano inserti filettati con una spaziatura tra 9,5 cm e 14,5 cm, le linguette presenti sulle staffe per altoparlante sono rivolte lontane l'une dall'altra. Se gli inserti filettati sull'altoparlante presentano una spaziatura compresa tra 3,8 cm e 9,5 cm, le linguette presenti sulle staffe per altoparlante sono rivolte lontane l'une alla. Nell'esempio riportato di seguito, le staffe per altoparlante sono configurate per una spaziatura tra gli inserti filettati da 9,5 cm a 14,5 cm.

Fase 12: aggiungere gli attacchi per altoparlante al gruppo - barra di supporto non installata

Avvitare un bullone 1/4 - 20 × 3/8 (j) in su attraverso l'estensione superiore (a,b) e nella staffa per barra (e). Serrare in modo che l'estensione superiore sa fissata alla staffa della barra. Avvitare un bullone 1/4 - 20 × 5/8 (k) in su attraverso agli estensione superiore. Non serrare i bulloni da 1/4 - 20 × 5/8 in quello的那个, ma quando toccano il fondo della barra di supporto dopo che l'altoparlante è stato collegato. Vedere la Figura 12 di seguito.

Note: per gli altoparlanti che presentano inserti filettati con una spaziatura tra 14,5 cm e 39,4 cm, le linguette presenti sulle staffe per altoparlante sono rivolte l'une verso l'altra. Se gli inserti filettati sull'altoparlante presentano una spaziatura superiore a 39,4 cm, le linguette presenti sulle staffe per altoparlante sono rivolte lontane l'une dall'altra. Nell'esempio riportato di seguito, le staffe per altoparlante sono configurate per una spaziatura tra gli inserti filettati da 14,5 cm a 39,4 cm.

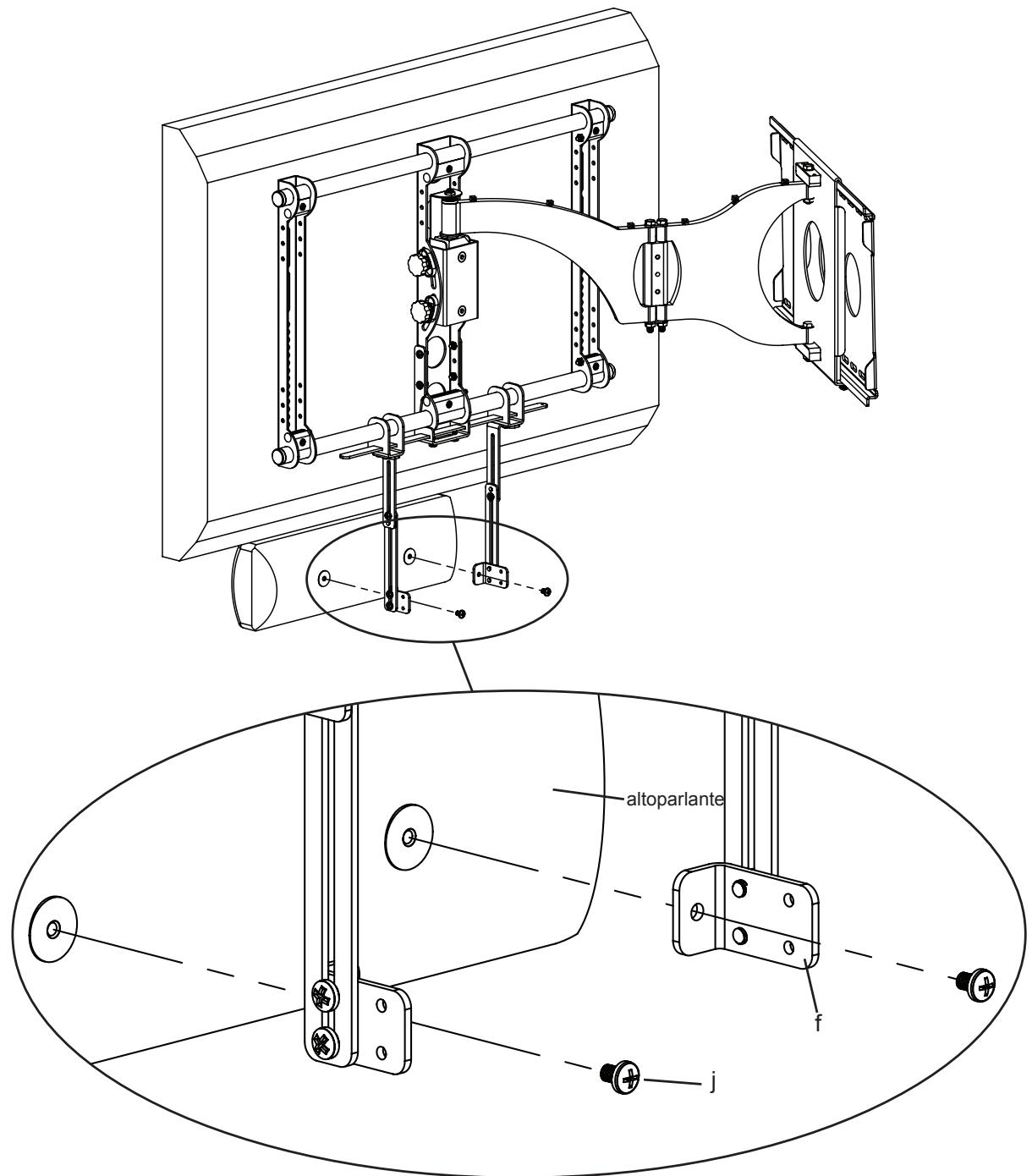

Fase 13:aggiungere un canale centrale al VMCC1

Fare scorrere la staffe per barra (e) sino a quando le staffe per altoparlante (f) non sono allineate con gli inserti filettati sul retro dell'altoparlante. Selezionare il bullone corretto per il canale centrale avvitando a mano il bullone M4 x 10 (h), M5 x 10 (i) o 1/4 - 20 x 3/8 (j) negli inserti filettati sul retro dell'altoparlante per stabilire quale è quello adatto. Una volta selezionato il bullone corretto, inserirlo atraverso aglistaffa per altoparlante e avvitarlo nel canale centrale. Serrare agli bullone con un cacciavite Phillips. Vedere la Figura 13 di seguito.

A Anything pnto 1'altoparlante poe essere centrato con la TV facendolo scorrere verso sinistra o verso destra. Una volta posizionato, serrare il bullone 1 / 4 - 20× 5 / 8 (k), installato durante la fase 6, fino a quando non tocca la barra di supporto.

Per regolare la posizione verticale dell'altoparlante, allentare i bulloni 1/4 - 20 × 3/8 collegandoli ai bracci di estensione superiore e inferiore e riposizionare i bracci fino a quando il canale centrale non si trova nella posizione desiderata.

Vedere la fase 5 per la regolazione della profundità dell'altoparlante.

Figura 13

SANUS SYSTEMS

Coo3 oopmbi n yHKuNoHaJIbHOCTn

Hnctpykunno c6opke KpeJIeHnMoJeJN VMCC1

Blaqapm Bac 3a npno6peTHe n3JeJnK OMHaHn Sanus Systems VMCC1. KpeJIeHne VMCC1 IpeHa3NaeHo JIy UcTAHOBKn KOJOHKn IeHTpaJIbHOrO KaHaJa IIO HaCTeHHbIMN KpeJIeHnMn IJIa IIIOCKoIIaHEJIbHbIX TeJIeBH3OpOB Sanus VMSA,VMAA,VMAA18,VMAA26,VMDD HJIN VMDD26.

BHHMaHHe: EcJIN Bam HeIOHOYTHbI IIpHBeDEHHbIE HNKe HNCTpyKUnH, HJIN ECJIN BO3HKNaOT JIO6bIe COMHeHnI IO NOBOy 6e3OHaCHOCHT NIOJIb3OBaHnI yCTaHOBJIeHNORO yCTpoiCTBa, o6paTHTecb K KBaJIHΦHIIPOBAHOMy cIeIaJIInCTy HJIN B KOMIIaHNIO Sanus IIO TeJeFOHy 800-359-5520 (CIIIA) HJIN 31 (0) 20 5708938 (EBPOnA). Bt TaKxe MoKeTe IIOcETNb HaII Be6-caIT www.sanus.com. TIIaTeJIbHO IIPOBepbTe HaJIuHne BEx JeTaJIe N OTCytCTBne 3aBOJckoro 6paKa.COTpyHKn HAIIe ClyXkbI pa6otbI cIOkyIaTEJIMN He3aMeJIHTeJIbHO IIOMOrTy Bam peIHNTB BCE BOIIPOCSb, CBZaHHBe C UcTAHOBKO YCTPOiCTBa, a TaKxe C HeIOCTaIOUHMN JIO6o IIOBpeKJDeHHbIMN DeTajHMN. 3aIIaChbIe YAcTN K H3JeJIINM KOMIIaHN Sanus, IIpHO6peTeHHbIM Yepe3 YIOJIHOMOeHHbIX aReHTOB IIO IIPOJaXe, 6yUT IOCTABJIeHbI HeIOscpeiCTBeHNIO Iyka3AHOMy Bamn aIpccy. He IIOJIb3yIte 6paKOBaHHbIe IeTAJIN. HeIPaBNIbHaY cTaNHOBKA yCTPOiCTBa MOKeT IIpHBecTI K TpaBMIOPAHnIO JIOeI N IOpYe HMyIeCTBa. 3To H3JeJIne MOKeT IIpIMHeYTBcN KJIIOHTeBI HO B IEJAX, Yka3aHHbIX IIPOIN3BOJNTeJIeM. KomIIaHnI Sanus Systems He HeceT OTBETCTBEHNOCHTs 3a BpeI 3IOPOBBIO HJIN MaTePnaJIbHbI yIepe6, IIpHuNHHeHHbI BCJECTBne HEPaBNIbHOI c6opKn, MOHTaJx I eKCIJIyAtaUNI yCTPOiCTBa. PeINIB BEpyTb H3JeJIbe M mRa3HN, rJe BbI erO IIpHO6peJI, o6paTHTecb, IooJaIyIcSta, ChauJaB KOMIIaHNIO Sanus Systems.

Heo6xoHmble HnctpyMeHtbl: KpecToO6pa3Ha8 OTBepTKa n Tpy6HbI KJIIOU.

IetaJIN yctpoiCtBa H KpeNekHbIe IetaJIH: IetaJIH H3O6paXKeHbI B peaJIbHOM pa3Mepe.

JIeBbI BepxHn yIINHHTeJIb (a) - 1 IIT.

paBbI B BepXHH H yDJIINHHTeJb (b) - 1 IIIT.

HnKnn yJInHHTeJIb (c)-2IIT. OceBaJCKo6a (d)-2IIT.

OceBaCKo6a(d)-2IIT.

KpeIeJHna cko6a (e)-2 IIT.

KpeIeXHaJcKO6a KOJOHKn (f) - 2 IIIT.

OIIopHaa IIaHaKa (g) - 1 IIT.

BnT M4 x 10 (h) -2 nT.
