MANUALE UTENTE MFLD1 SANUS

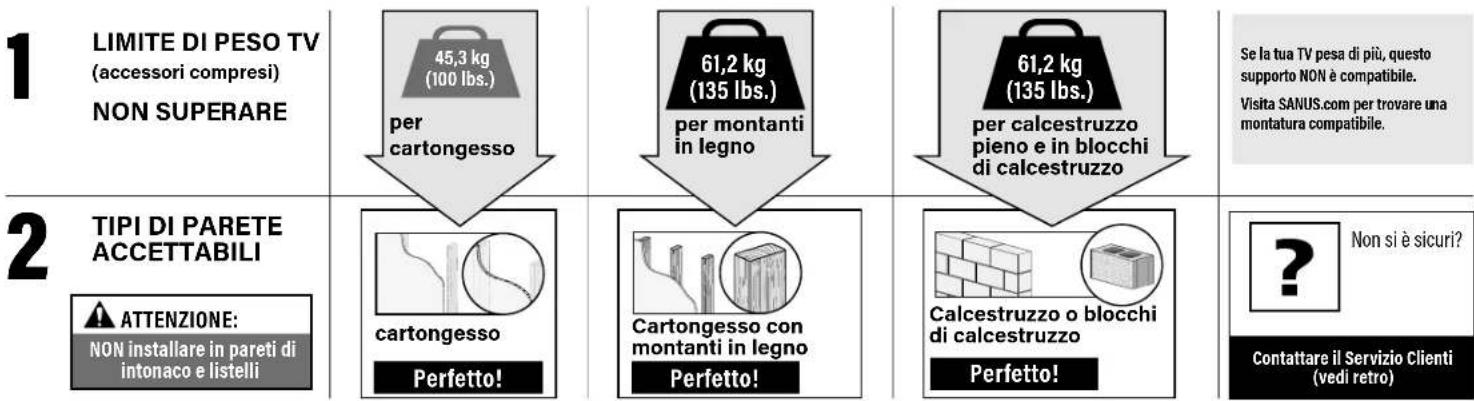

Prima di iniziare, verificare se la montatura è adeguata.

3 STRUMENTI NECESSARI

Matita Metro a nastro Cacciavite

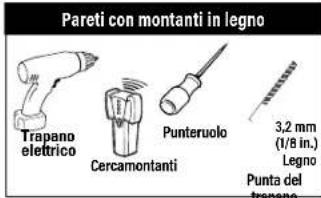

Pareti con montanti in legno Trapano elettrico Cercamontanti Punteruolo 3,2 mm (1/8 in.) Legno Punta del trapano

Pareti in calcestruzzo Trapano eletrico Martello 8 mm (5/16 in.) Calcestruzzo Punta del trapano

4 Pronti a iniziare?

Leggere con attenzione tutte le istruzioni per acquisire familiarità con questa semplice procedura di installazione. Inoltre, controllare il manuale del televisore per vedere se sussistono requisiti particolari per il montaggio.

Se le istruzioni risultassero poco chiare o nel caso di dubbi riguardo alla sicurezza dell'installazione, dell'assemblaggio o dell'utilizzo del prodotto, contattare l'Assistenza clienti

ATTENZIONE: evitare situazioni che potrebbero causare lesioni alle persone e danni alle cose!

• Il prodotto comprende le istruzioni e la ferramenta necessaria per il montaggio su pareti con montanti in legno, in calcestruzzo pieno e in blocchi di calcestruzzo e in cartongesso.
• La parete deve essere in grado di sostenere cinque volte il peso complessivo del televisore e di tutti i supporti.
• Non utilizzare il prodotto per uno scopo che non sia esplicitamente specificato dal produttore.
• Il produttore non è responsabile per danni o lesioni personali derivanti da un assemblaggio o un uso non corretti.

Pezzi e componenti forniti

AVVERTENZA: Questo prodotto comprende parti di piccole dimensioni che potrebbero causare il soffocamento in caso di ingestione. Prima di iniziare il montaggio, assicurarsi di avere tutte le parti necessarie, e che queste non siano state danneggiate. Se una parte dovesse mancare o risultare danneggiata, non restituire la parte danneggiata al rivenditore, rivolgers invece all'Assistenza clienti. Non usare mai parti danneggiate!

NOTA: Non tutte le parti e la ferramenta fornite in dotazione verranno usate.

Parti e hardware per PASSO 1 Parti e hardware per PASSO 2 Parti e hardware per PASSO 3

ATTENZIONE: 07 : SOLO PER PASSO 2B e FASE 2C. 08 : SOLO per PASSO 2A: Non utilizzare su calcestruzzo o gesso e assicelle. 09 : SOLO per PASSO 2C: non utilizzare su cartongesso o legno.

PASSO 1 Fissare le staffe al televisore

1.1 Individuazione delle parti da utilizzare NOTA: solo una dimensione della vite si adatta alla tua TV.

1.2 Determina la lunghezza della vite TV

ATTENZIONE: Verificare l'adeguato impegno della filettatura con la combinazione vite/ rondella/distanziale E Staffa TV 04 — Troppo corto non reggerà la TV. — Troppo a lungo danneggerà il televisore TV.el.

A - Retro del televisore è piatto/non ostruito B - Retro del televisore è irregolare o se serve più spazio per i cavi, gli incassi o le protrusioni.

PASSO 2 Montaggio della piastra a muro

IMPORTANTE: È necessario determinare la struttura del muro per fissare correttamente la piastra al muro. Segui il passaggio corrispondente per il tuo metodo di installazione.

INSTALLAZIONE A MURO A SECCO (solo).PASSO 2A a PAGINA 10	ATTENZIONE:NON montare su aree rattopparte/cuciture del muro a secco/pareti irregolari Il muro a secco deve essere di costruzione solida senza danni causati dall'acqua. In caso di danni causati dall'acqua, rimuovere immediatamente il televisore. La TV DEVE essere centrata sulla piastra a parete 05
Montaggio su montante in legnoPASSO 2B a PAGINA 12	ATTENZIONE:Per una corretta installazione devono essere posizionati due centri di permi.
Calcestruzzo pieno o in blocchPASSO 2C a PAGINA 14	ATTENZIONE:Il supporto deve essere installato direttamente sulla superficie in calcestruzzo (senza rivestimento superficiale).

PASSO 2A Montaggio della piastra a muro

INSTALLAZIONE A MURO A SECCO (solo).

10

2A.1 Verifica il tuo muro

ATTENZIONE: Evitare la possibilità di lesioni alle persone o danni alle cose! - Il rivestimento in cartongesso deve essere di 3/8 pollici (9,5 mm) o superiore. - Il muro a secco deve essere montato su temi, non più di 24 pollici (609 mm) al centro, [dimensione minima del perno: nominale 2 x 4 pollici (51 x 102 mm) effettivi 11/2 x 31/2 pollici (38 x 89 mm)]. - Il muro a secco deve essere solido senza danni causati dall'acqua. In caso di danni causati dall'acqua, rimuovere immediatamente il televisore. - NON montare su aree rattoplate, su giunture di cartongesso o pareti irregolari.

NON installare in pareti di intonaco e listelli

2A.2 Fissare la piastra

Posizionare la piastra a muro 05 sulla parete e fissare un chiodo 08 in ENTRAMBI i fori ESTERNI. IMPORTANTE: la piastra a muro 05 DEVE essere livellata quando si fissa il secondo chiodo 08. Se QUALUNQUE dei 32 chiodi 08 incontra una resistenza eccessiva (oggetto metallico) - FERMARSI e chiamare il servizio clienti. NON riutilizzare le unghie 08 dopo averle rimosse, né utilizzare unghie acquistate in negozio.

IMPORTANTE: alternare l'installazione dei restanti trenta (30) chiodi 08 da un lato all'altro.

ATTENZIONE: nella piastra a muro 05 devono essere utilizzati trentadue (32) chiodi 08 in totale.

Vai al PASSO 3 a PAGINA 16.

ITALIANO

PASSO 2B Montaggio della piastra a muro

Montaggio su montante in legno

12

2B.1 Verifica il tuo muro

ATTENZIONE: Evitare la possibilità di lesioni alle persone o danni alle cose! • Lo spessore di qualsiasi materiale che copre la parete non deve superare i 16 mm (5/8 di poll.). • Dimensione minima del montante di legno: normale 51 x 102 mm (2 x 4 poll.) nominale 38 x 89 mm (1 ^1 /2 x 3 ^1 /2 di pollice). • Spazio orizzontale minimo tra gli elementi di fissaggio: 406 mm (16 poll.) • E necessario verificare i centri dei montanti: non tutte le pareti hanno una distanza tra i montanti convenzionale di 406 mm (16 pollic).

2B.2 Fissare la piastra alla parete

IMPORTANTE Se NON si hanno due montanti a una distanza di 16 pollici (406 mm) - OPPURE - non è possibile centrare la piastra a muro 05 sui montanti, seguire il PASSAGGIO 2B a PAGINA 12, per l'installazione del muro a secco.

ATTENZIONE: Un uso improprio potrebbe ridurre il potere di tenuta delle viti 07 NON serrare eccessivamente le viti. Vai al PASSO 3 a PAGINA 16.

PASSO 2c Montaggio della piastra a muro

Calcestruzzo pieno o in blocch

14

2C.1 Verifica il tuo muro

ATTENZIONE: Evitare la possibilità di lesioni alle persone o danni alle cose! • Montare la piastra a muro 05 direttamente sulla superficie di calcestruzzo. • Spessore minimo del calcestruzzo: 203 mm (8 poll.). • Dimensioni minime del blocco di calcestruzzo: 203 x 203 x 406 mm (8 x 8 x 16 poll.). • Spazio orizzontale minimo tra gli elementi di fissaggio: 406 mm (16 poll.).

2C.2 Fissare la piastra

IMPORTANTE Non praticare mai i fori nei giunti di malta tra i blocchi di calcestruzzo.

ATTENZIONE: Un uso improprio potrebbe ridurre il potere di tenuta delle viti 07 NON serrare eccessivamente le viti. Vai al PASSO 3 a PAGINA 16.

PASSO 3 Fissaggio del televisore alla piastra a muro

16

3.1 Sblocca la piastra a muro

3.2 Appendi la TV

PESANTE! Per questa operazione, servirà aiuto.

IMPORTANTE: NON abbassare la TV direttamente sulla piastra a murc 05 -- questo attiverà il blocco. Il fermo di sicurezza deve essere rilasciato per una corretta installazione (vedi PASSO 3.1).

3.3 Bloccare la piastra a muro

ATTENZIONE: Evitare la possibilità di lesioni alle persone o danni alle cose! Il meccanismo di blocco deve essere bloccato, in modo che il televisore sia fissato saldamente alla piastra a parete 05 3.4 Nessuna funzione di inclinazione (OPZIONALE)

Per i televisori con retro non in metallo, utilizzare il disco adesivo 11.

Gestione dei cavi

19

ATTENZIONE: Evitare la possibilità di lesioni alle persone o danni alle cose! NON forzare l'apertura della TV quando si aggiungono i cavi. SMETTI di sollevare il fondo verso l'esterno quando senti resistenza.

Adeguamenti

20

SPOSTAMENTO DA LATO A LATO: PER INSTALLAZIONI SU PARETE A SECCO: NON far scorrere il televisore da un lato all'altro. Far scorrere la TV da un lato all'altro per regolare il posizionamento. NOTA: gli arresti di sicurezza impediscono il cambio marcia. Assicurati che la tua TV sia bloccata sulla piastra a parete 05 (PASSAGGIO 3.3).

LIVELLO: [Installazioni con montanti in legno e cemento]: 1. Rimuovere il televisore. 2. Allentare entrambe le viti 07 3. Regolare il livello. 4. Serrare nuovamente entrambe le viti 07

RIMUOVERE LA TV: 1. Scollegare i cavi. 2. Sbloccare la piastra a parete 05 (PASSAGGIO 3.1). 3. Sollevare il televisore e allontanarlo dalla piastra a parete 05. ATTENZIONE:: Evite potenciais danos fisicos ou materiais! NON riutilizzare questo prodotto dopo aver rimosso la piastra da parete 05 dalla parete.

Dimensioni

22
